Тахеометрическая съемка.

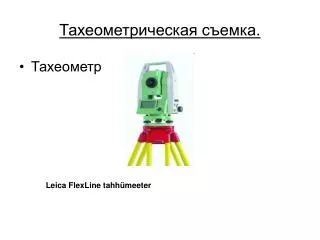

1. Тахеометрическая съемка. • Тахеометр Leica FlexLine tahhümeeter

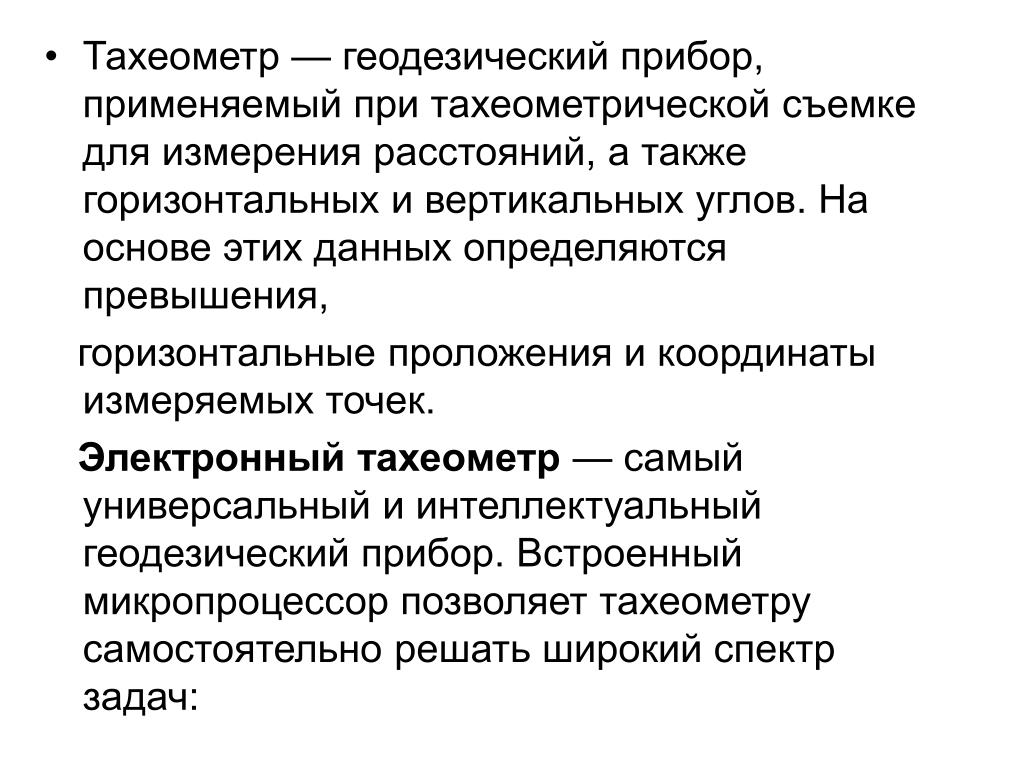

2. Тахеометр — геодезический прибор, применяемый при тахеометрической съемке для измерения расстояний, а также горизонтальных и вертикальных углов. На основе этих данных определяются превышения, горизонтальные проложения и координаты измеряемых точек. Электронный тахеометр — самый универсальный и интеллектуальный геодезический прибор. Встроенный микропроцессор позволяет тахеометру самостоятельно решать широкий спектр задач:

3. прямая и обратная геодезическая задача; • рассчет площадей, вычисление засечек, тахеометрическая съемка и вынос в натуру; • измерения относительной базовой линии; • определение недоступных расстояний и высот. • Полученные данные хранятся в памяти тахеометра и могут быть переданы на компьютер. Благодаря использованию жидкокристаллического экрана и клавиатуры, управлять тахеометром ничуть не сложнее, чем любым другим геодезическим прибором. При этом объем работ, который может быть выполнен при использовании тахеометра, будет намного больше.

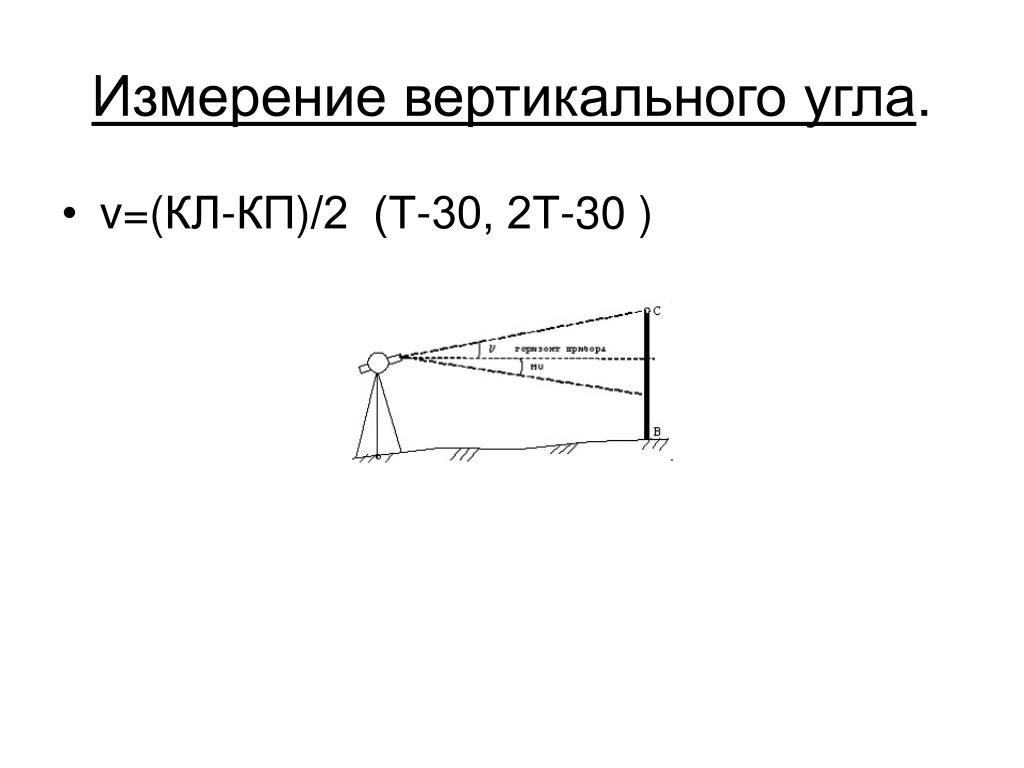

5. Измерение вертикального угла. • v=(КЛ-КП)/2 (Т-30, 2Т-30 )

6. Угол, составленный линией визирования и ее проекцией на горизонтальную плоскость называется углом наклона. • v=(КЛ-КП)/2 (Т-30, 2Т-30 ) • МО-это когда ось визирной трубы и ось цилиндрич.уровня алидады между собой параллельны. МО=КЛ+КП/2

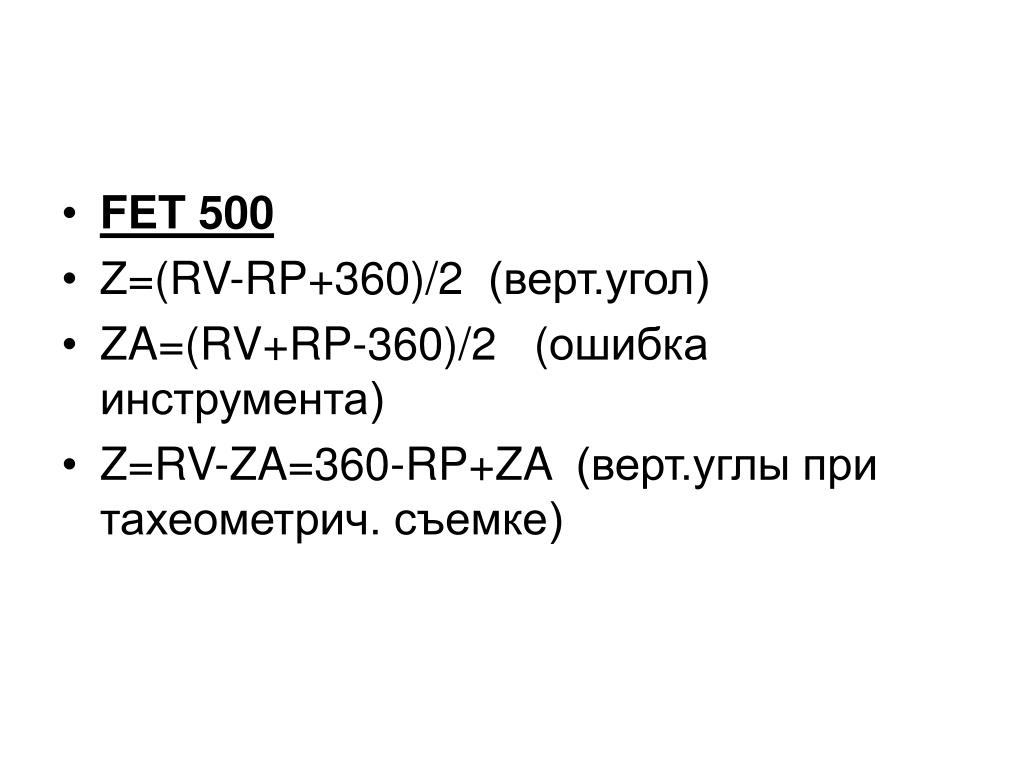

7. FET 500 • Ζ=(RV-RP+360)/2 (верт.угол) • ZA=(RV+RP-360)/2 (ошибка инструмента) • Z=RV-ZA=360-RP+ZA (верт.углы при тахеометрич. съемке)

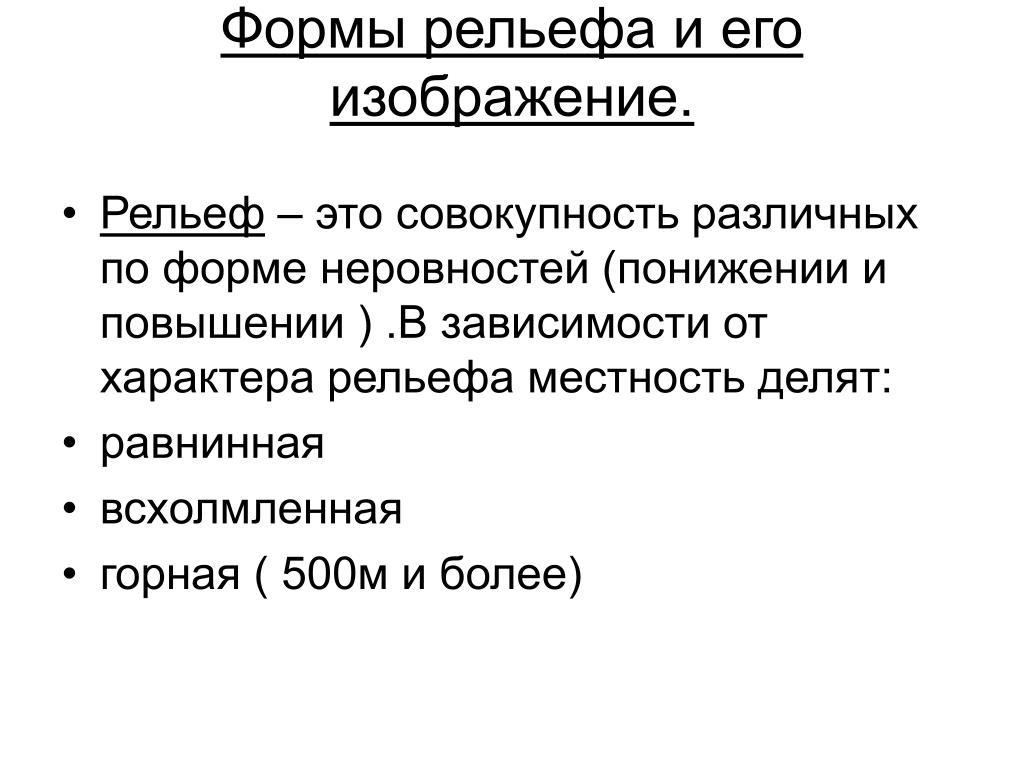

8. Формы рельефа и его изображение. • Рельеф – это совокупность различных по форме неровностей (понижении и повышении ) .В зависимости от характера рельефа местность делят: • равнинная • всхолмленная • горная ( 500м и более)

9. Горизонтали - это плавные кривые линии, соединяющие точки с равными высотами • hсеч.( 0,5 ;1,0; 2,5 ; 5,0 ; 10 ) • Точность изображения 1/3-1/4 от высоты сечения рельефа

10. Тахеометрическая съемка. • Используется полярная система координат • Быстрая съемка при одном круге инструмента • Определяют направление β, расстояние L и превышениеh.

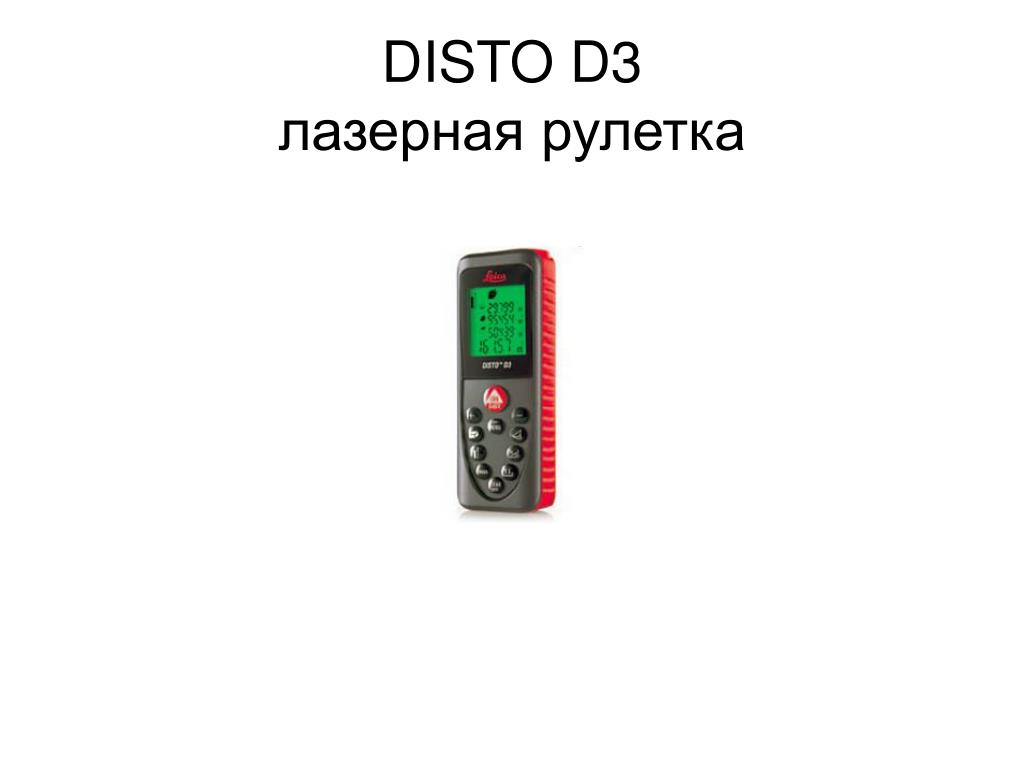

11. DISTO D3лазерная рулетка

12. Диапазон измерения до 60-100м при хороших условиях видимости • Точность ± 3 мм • t ºизмерения (-10 º… + 50 º) • т.н. пассивное отражение (без отражателя) • применяются при обмерах здании (площади и объемы)

13. Тригонометрическое нивелирование. • При тахеометрической съемке превышение определяют тригонометрич.нивелированием (т.е. наклонным лучом )

14. Дано: НА(высота тчк.) Найти: HB(высота тчк.) Измерить: ν-угол наклона i-высота инструмента V- высота визирования d- гориз.проложение D- наклонное растояние(по дальномерным нитям )

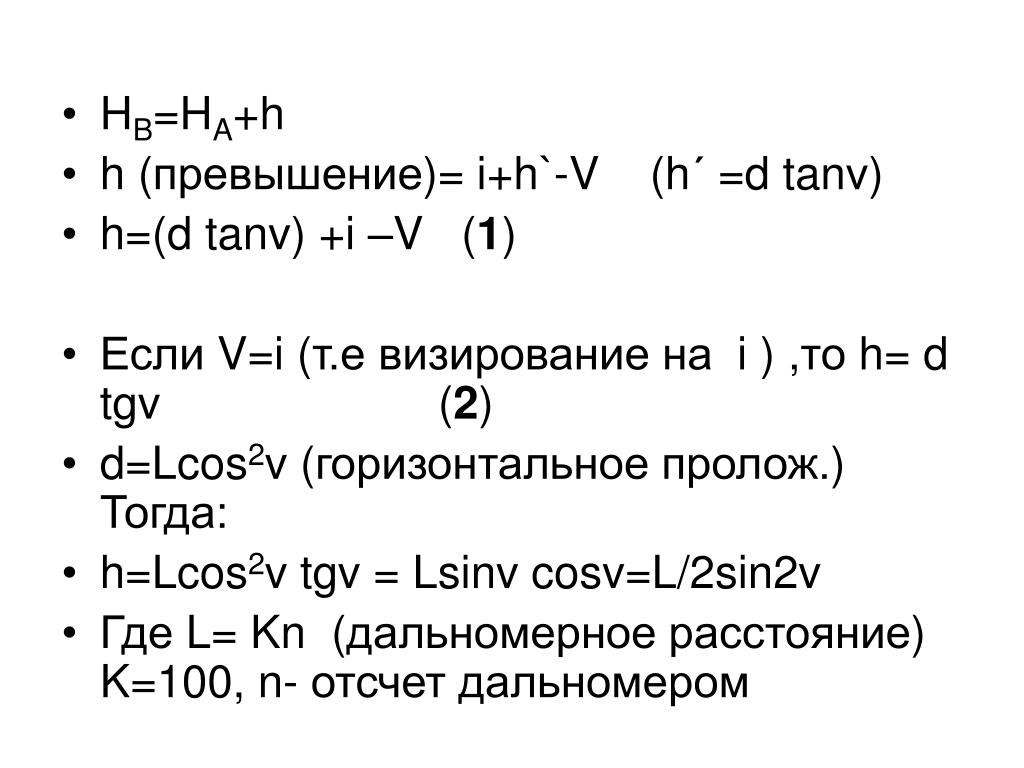

15. HB=HA+h • h (превышение)= i+h`-V (h´ =d tanν) • h=(d tanv) +i –V (1) • Если V=i (т.е визирование на i ) ,то h=dtgv (2) • d=Lcos2v (горизонтальное пролож.) Тогда: • h=Lcos2v tgv=Lsinv cosv=L/2sin2v • Где L=Kn (дальномерное расстояние)K=100, n-отсчет дальномером

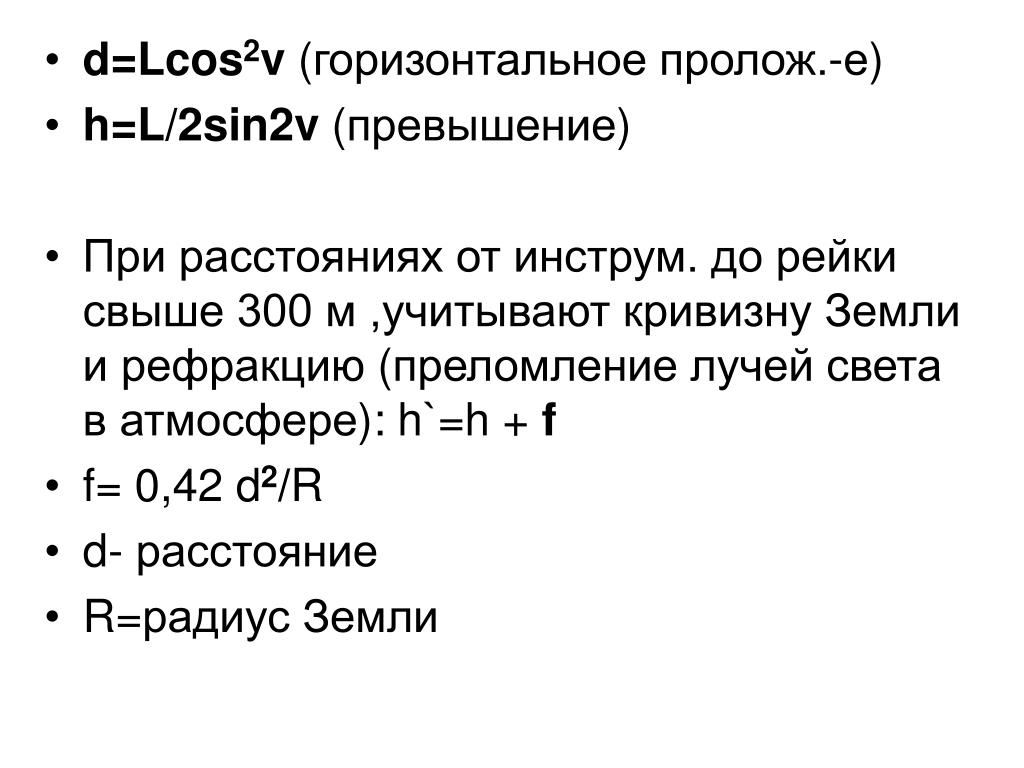

16. d=Lcos2v (горизонтальное пролож.-е) h=L/2sin2v(превышение) При расстояниях от инструм. до рейки свыше 300 м ,учитывают кривизну Земли и рефракцию (преломление лучей света в атмосфере): h`=h + f f= 0,42 d2/R d- расстояние R=радиус Земли

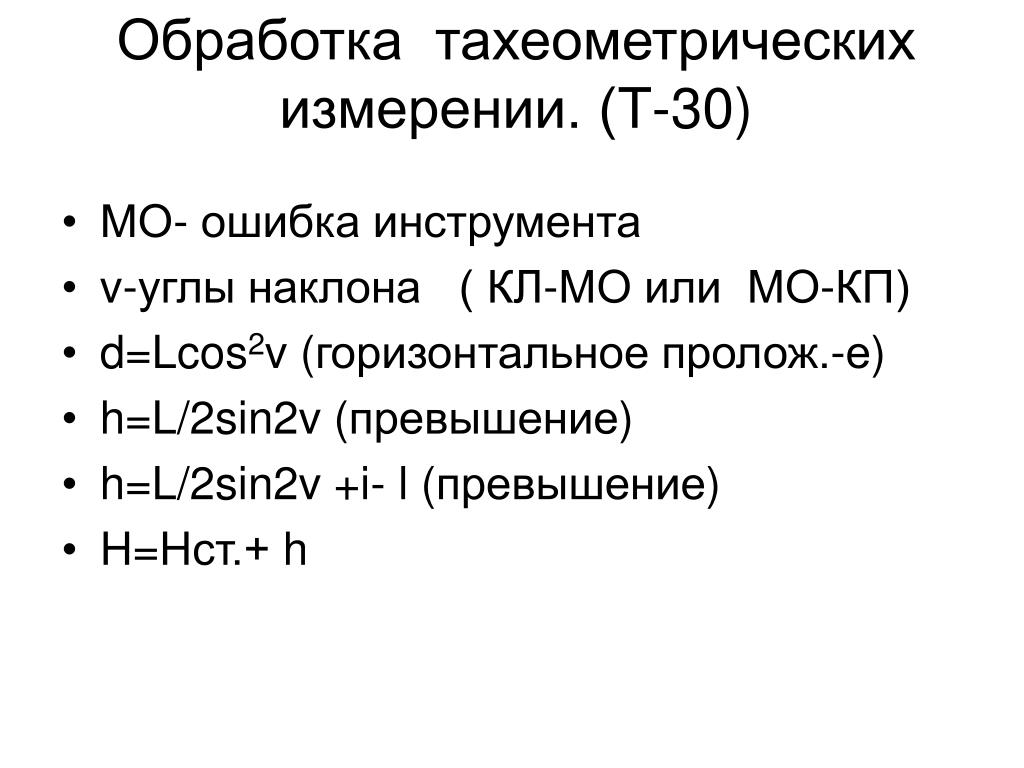

17. Обработка тахеометрических измерении. (Т-30) • МО- ошибка инструмента • v-углы наклона ( КЛ-МО или МО-КП) • d=Lcos2v (горизонтальное пролож.-е) • h=L/2sin2v(превышение) • h=L/2sin2v+i- l(превышение) • H=Hст.+ h

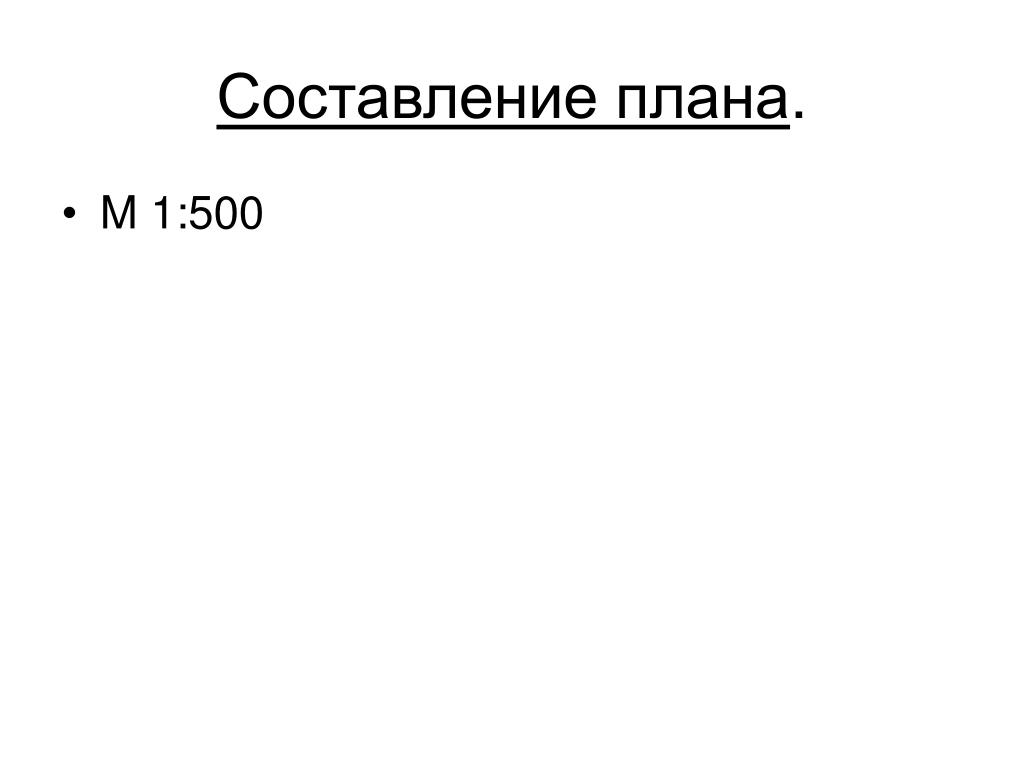

18. Составление плана. • M 1:500

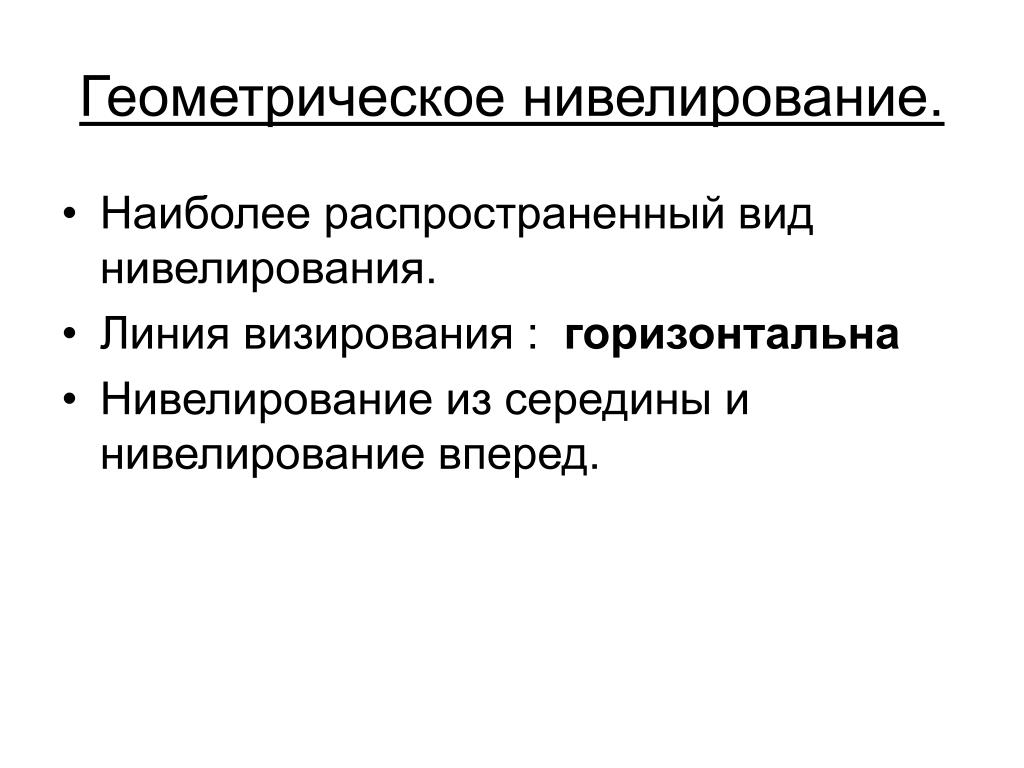

19. Геометрическое нивелирование. • Наиболее распространенный вид нивелирования. • Линия визирования : горизонтальна • Нивелирование из середины и нивелирование вперед.

20. Нивелирование. • Простое • Сложное (нивелирный ход) • Нивелирование - геодезические измерения , в результате которых определяют разности высот точек земной поверхности (превышения), а также высоты этих точек относительно выбранной поверхности.

21. Путем проложения нивел.ходов (I,II,III кл.) создается Единая государственная нивелирная сеть, являющаяся высотной основой всех геодезических работ на территории страны. Пункты сети закрепляются на местности постоянными знаками-реперамиимарками. Их высоты имеются в MaaAmet.

22. Нивелиры. • Высокоточные • Точные • Технические • Точность инструмента (Среднеквадратическая ошибка на 1 км. двойного хода ?)

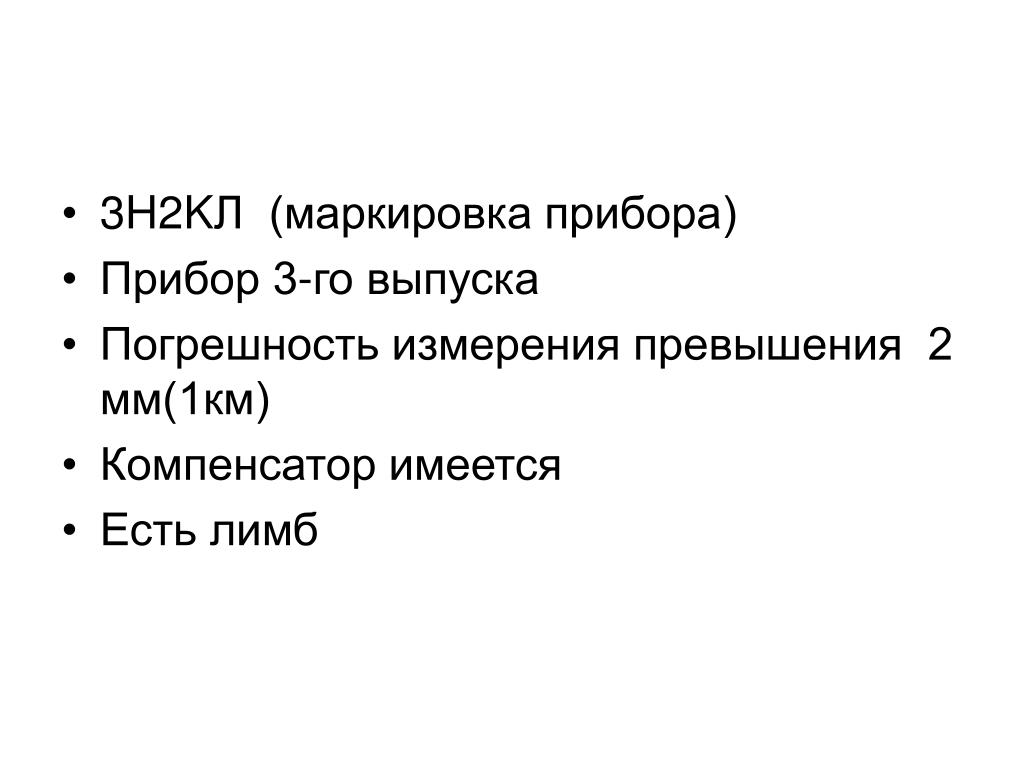

23. 3H2KЛ (маркировка прибора) • Прибор 3-го выпуска • Погрешность измерения превышения 2 мм(1км) • Компенсатор имеется • Есть лимб

24. Нивелир TRIMBLE DINI 03погрешность: ± 0,3 мм на 1 км двойного хода

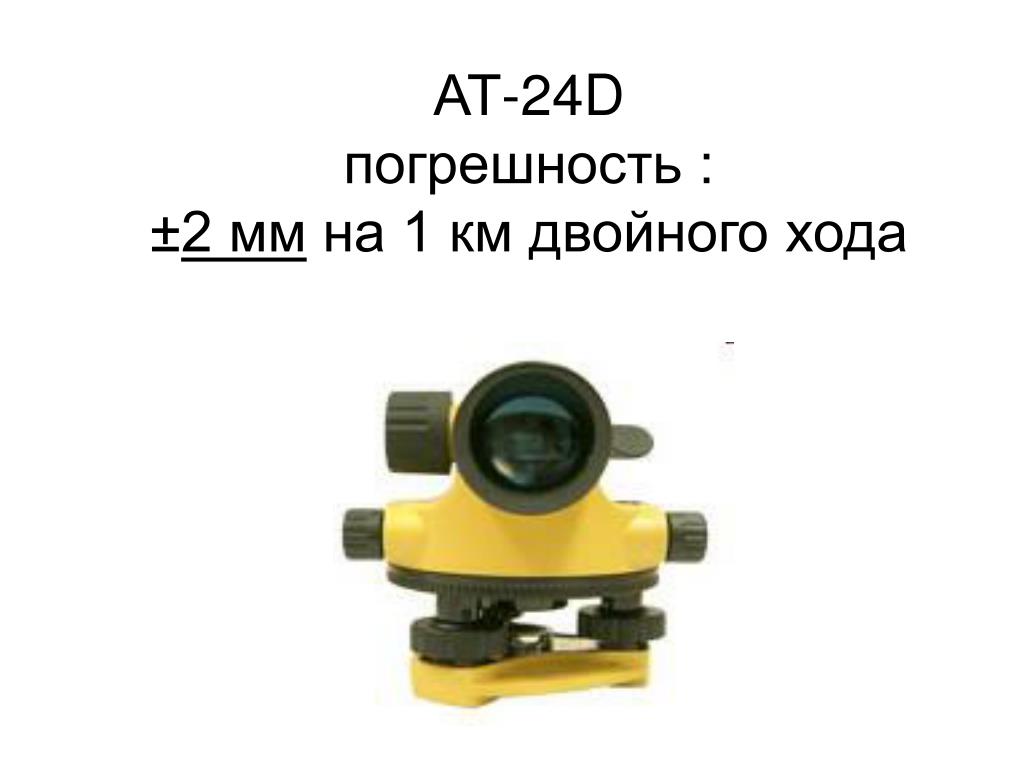

25. АТ-24Dпогрешность :±2 мм на 1 км двойного хода

26. Порядок работы на станции при геометрическом нивелировании. • ЗЧПЧПКРЗКР • ±5мм • Невязка: • f lub.=±3 mm (I-кл.нивелир.) • f lub.=±4 mm. (II-кл.нивелир.) • f lub.=±8 mm. (III-кл. нивелир.) • f lub.=±50 mm.(технич.нивелир-е )

27. Поверки(контроль) и юстировка нивелира. • Поверки- это действия , которыми контролируют правильность взаимного расположения основных осей прибора. Если обнаруживают несоответствия взаимного расположения частей прибора, то его юстируют исправительными винтами.

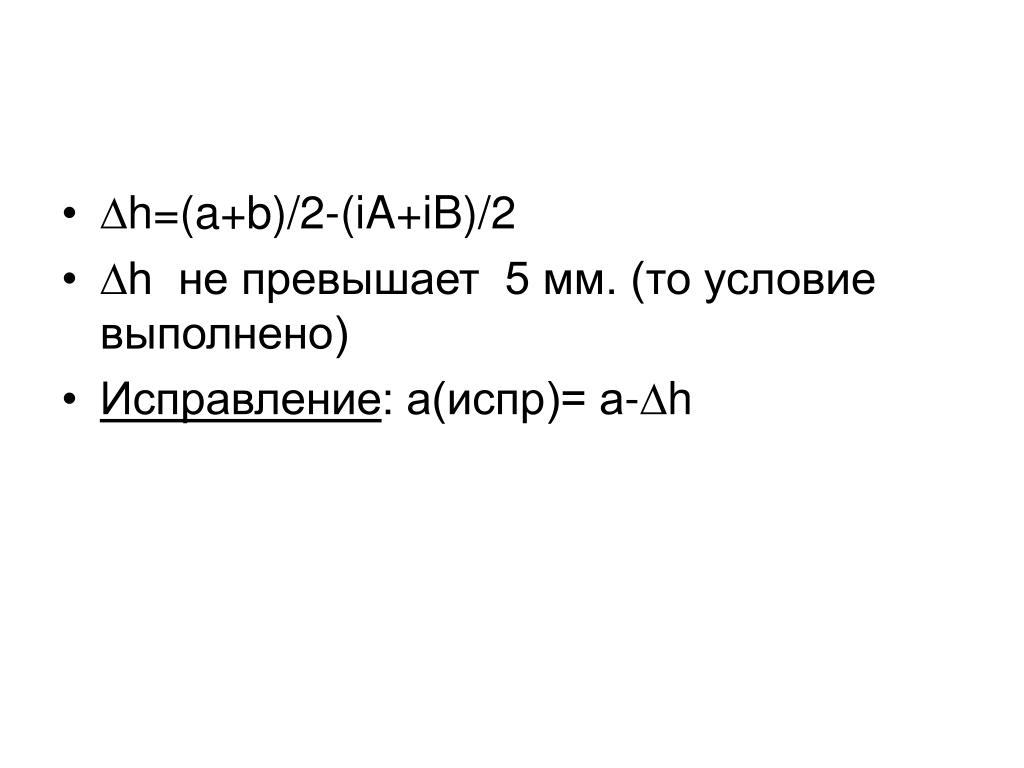

28. ∆h=(a+b)/2-(iA+iB)/2 • ∆h не превышает 5 мм. (то условие выполнено) • Исправление: а(испр)= а-∆h

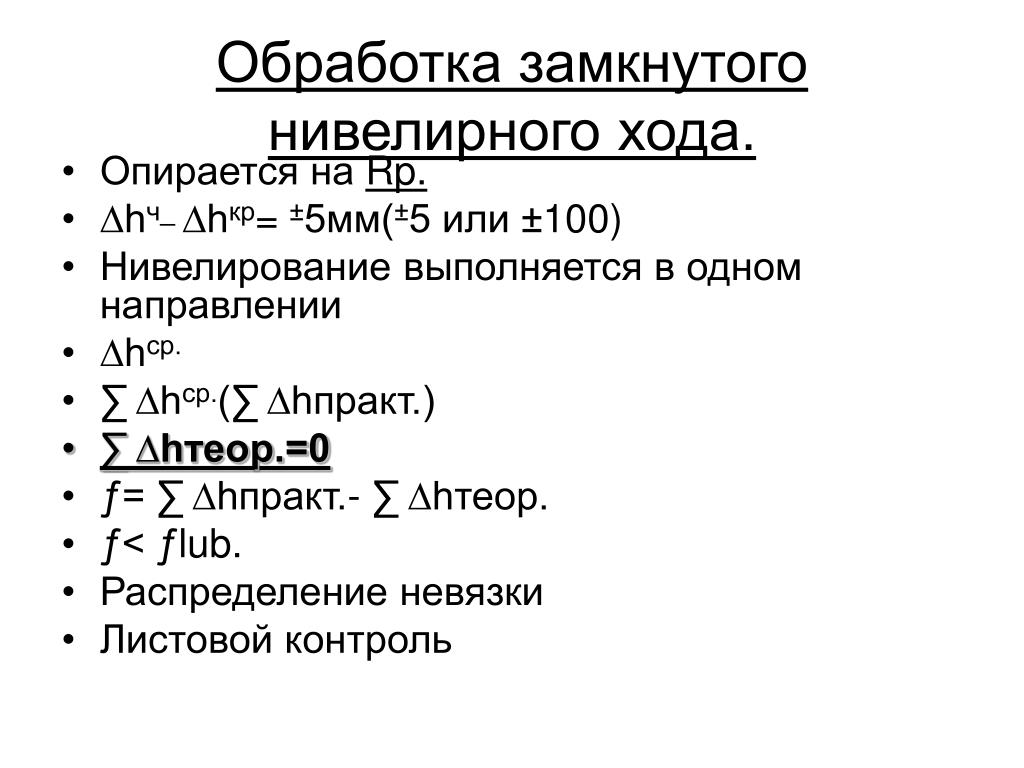

29. Обработка замкнутого нивелирного хода. • Опирается на Rp. • ∆hч_ ∆hкр= ±5мм(±5 или ±100) • Нивелирование выполняется в одном направлении • ∆hср. • ∑∆hср.(∑∆hпракт.) • ∑∆hтеор.=0 • ƒ= ∑∆hпракт.- ∑∆hтеор. • ƒ< ƒlub. • Распределение невязки • Листовой контроль

30. 1:500 • 15,28 (2-3 мм) ориентир на N) Высоты точек • - 35- (2 ммперпендик.горизонтали) Высоты горизонталей • N (30 мм) Направление севера • + (6х6 мм) Коорд.сетка • Прерывается координата (здание,асф.дорога , асфюплощадка )

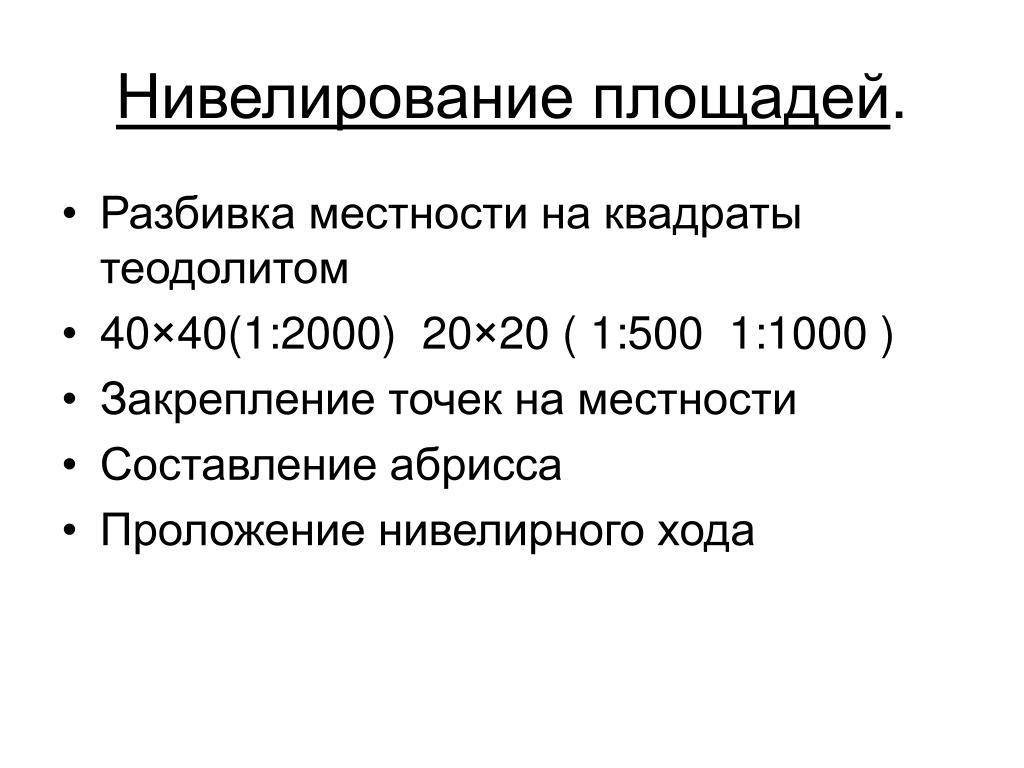

31. Нивелирование площадей. • Разбивка местности на квадраты теодолитом • 40×40(1:2000) 20×20 ( 1:500 1:1000 ) • Закрепление точек на местности • Составление абрисса • Проложение нивелирного хода

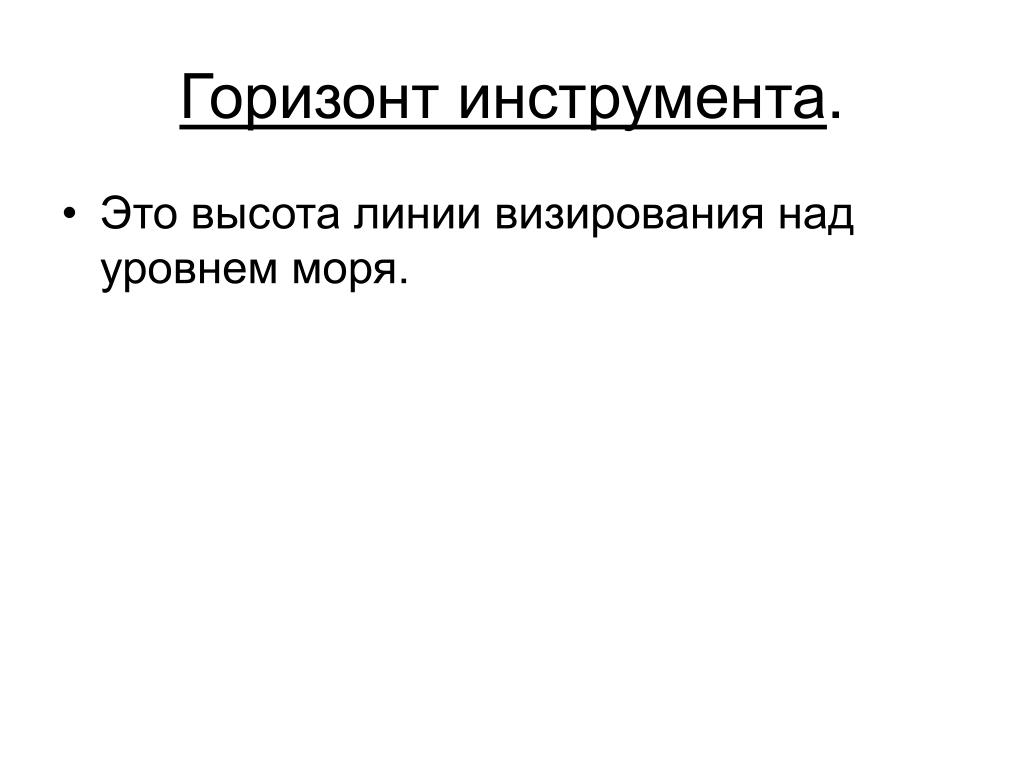

32. Горизонт инструмента. • Это высота линии визирования над уровнем моря.

33. Поправка за кривизну Земли и рефракцию. • k=d²/2R (попр. за кривизну Земли ) • r=0,16k (рефр-я.) • f=0.42 d²/R (суммарная поправка)

34. Трассирование. • Инженерные изыскания дороги • Камеральное трассирование • Перенос трассы в натуру (пикетирование,закрепление плюсовых точек, измер-е углов поворота, разбивка кривых, вынос пикетов на кривую, нивелирование по пикетам.

35. Прямые и кривые. • T=Rtgφ/2 • D=2T-K • K=φπR/180° • B=R(secφ/2-1)

36. По трем гл.точкам (НК,СК,КК) точно построить кривую на местности невозможно , поэтому в период строительства на кривой разбивают ряд дополнительных точек . Это действиеназывается детальной разбивкой.

37. Детальная разбивка кривых. • Способ прямоугольных координат. (joon.65) x=Rsinγ y=R(1-cosγ), где γ=180°l/πR • Способ продолженных хорд(joon.289)(применяют для закрытой местности ) b=a²/R

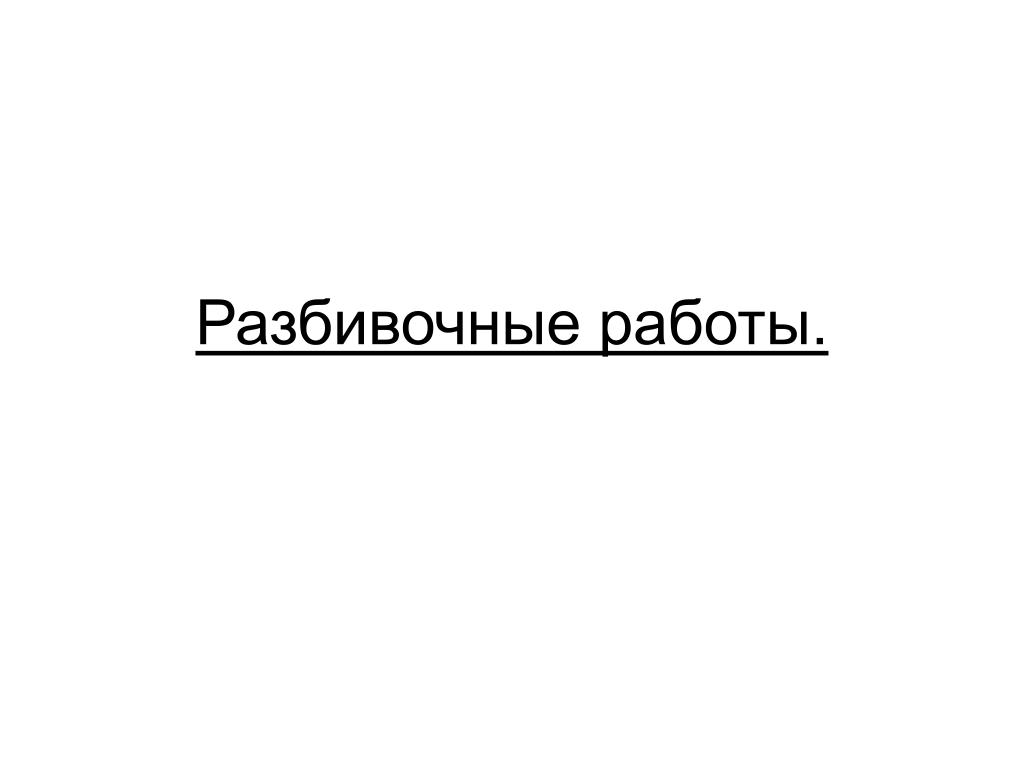

38. Разбивочные работы.

39. Разбивка на местности осей здании и сооружении. • Оси сооружения: • оси симметрии I-I,II-II (главные оси) • линии по контуру внешних стен 1-1,2-2,3-3,4-4,А-А, Б-Б,В-В (основные оси ) • Главные и основные оси разбиваются от пункт-в. геодез. основы. Затем детальная разбивка объекта от рабочих и монтажных осей.

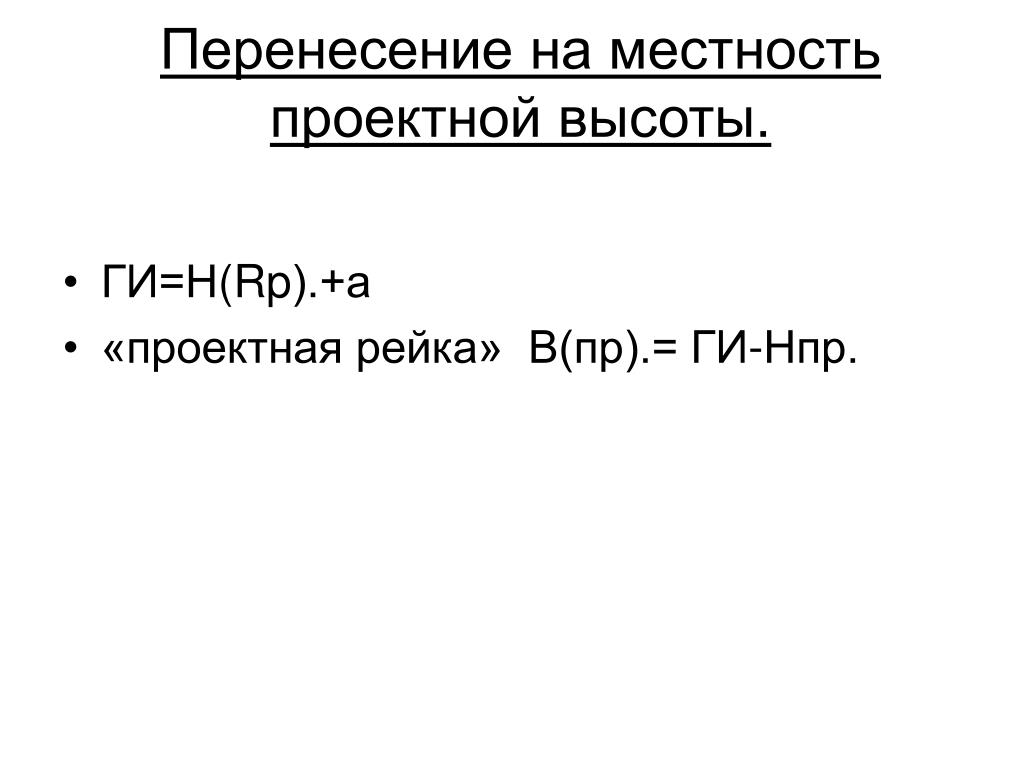

40. Перенесение на местность проектной высоты. • ГИ=Н(Rp).+а • «проектная рейка» В(пр).= ГИ-Нпр.

41. Перенесение на местность горизонтальной площадки.

42. Передача отметки на верх здания. • Нв=На+а+(n2-n1)

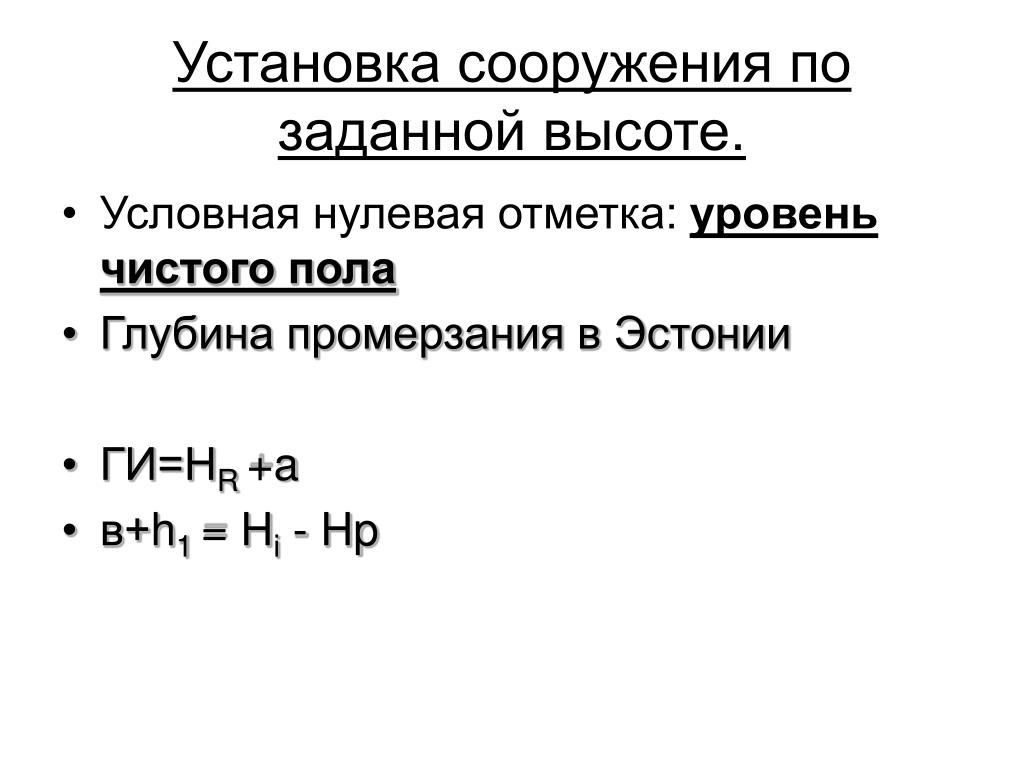

43. Установка сооружения по заданной высоте. • Условная нулевая отметка: уровеньчистого пола • Глубина промерзания в Эстонии • ГИ=НR +a • в+h1 = Hi - Hp

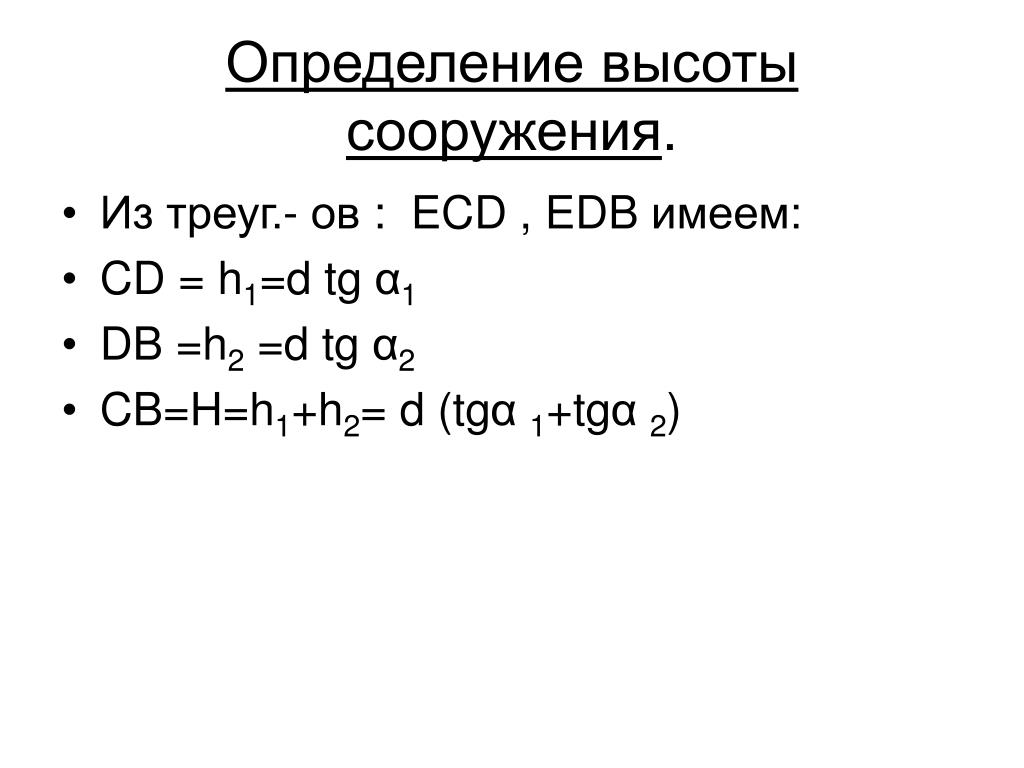

44. Определение высоты сооружения. • Из треуг.- ов : ECD , EDB имеем: • CD = h1=d tg α1 • DB =h2 =d tg α2 • CB=H=h1+h2= d (tgα 1+tgα 2)
