UNAM

Sandia National Laboratories

Iluminación básica, Radio comunicación, señalización con Sistemas FotovoltaicosConsideraciones y Dimensionamiento Básico.

EXPOSITOR

Aarón Sánchez Juárez

Centro de Investigación en Energía, UNAM

Apto. Postal 34

62580 Temixco, Morelos

Tel: (01-55) 5622 9716; e-mail: [email protected]


CONSIDERACIONES GENERALES

UNAM

Un sistema de iluminación es aquel que tiene como finalidad el proporcionar luz artificial en zonas o habitaciones obscuras, o cuando no se disponga de luz natural.

Generalmente, los sistemas de iluminación estan formados por un conjunto de elementos que, para generar luz, necesitan consumir energía.


Actualmente, los sistemas de iluminación urbana se basan en elementos que consumen electricidad.

UNAM

En el campo, lo común es encontrar elementos que, para generar luz, queman combustibles basados en hidrocarburos, desde la tradicional vela de parafina o el “quinque”, hasta las modernas láparas de gas.


Los elementos que generan luz son llamados fuentes luminosas.

Las hay naturales y artificiales.

Las artificiales comunmente son conocidas como lámparas.

UNAM

La fuente luminosa natural conocida por todos (los que pueden ver y/o sentir) es el SOL.


UNAM luminosas.

La radiación electronmagnética solar tiene una porción entre los 0.38 m y los 0.76 m que es detectada por el ojo humano por lo que recibe el nombre del espectro visible.


La mayor sensibilidad del ojo humano al espectro del visible está en la longitud de onda de 550 nm

UNAM

Una fuente luminosa con una emisión alrededor de ese valor será más eficiente que aquella que emita en otra longitud de onda.


CONCEPTOS Y UNIDADES COMÚNES EN ILUMINACIÓN. está en la longitud de onda de 550 nm

UNAM

Irradiancia: Es la potencia lumínica por unidad de área recibida en una superficie.

Unidades: Watt/m2

Flujo luminoso: Es el flujo radiante captado por el ojo humano.

Unidad: lumen (lm)

Intensidad luminosa: Es el flujo luminoso emitido por una fuente por unidad de ángulo sólido.

Unidad: Candela

Iluminancia: Es el flujo luminoso por unidad de área.

Unidad: Lux (lx)

1 lx= 1 lm/m2


LÁMPARAS está en la longitud de onda de 550 nm

UNAM

CLASIFICACIÓN:

Incandescentes, halógenas, de descarga y fluorescentes.

INCANDESCENTES: Generan luz debido al calentamiento que sufre un filamento por donde fluye una corriente eléctrica. El filamento debe estar contenido en un bulbo que en algunos casos contiene un gas para generar mayor cantidad de luz.

GAS HALÓGENO: Funcionan igual que las incandescentes. La incorporación del gas halógeno propicia el aumento del tiempo de vida de la lámpara.


DESCARGA está en la longitud de onda de 550 nm : Estan formadas por un bulbo que contiene una mezcla de gases y substancias metálicas.

Al fluir corriente eléctrica a través del gas, se produce la emisión de luz debido a la excitación de los átomos del gas.

UNAM

FLUORESCENTES: Son una combinación entre las de filamento y las de descarga.

Su principio de operación está en la fluorescencia de rayos ultravioleta en un material depositado sobre las paredes internas del bulbo que contiene al gas.

RENDIMIENTO LUMINOSO: Se define como el cociente entre el flujo luminoso entregado por la lámpara (lm) y la potencia eléctrica (W) absorbida por ella.

Unidad lm/W


UNAM está en la longitud de onda de 550 nm


LUMINARIAS está en la longitud de onda de 550 nm :

Carcasa o cavidad que contiene a una o varias lámparas.

Su función primordial es el proporcionar un medio mecánico de soporte de la lámpara y direccionar el flujo luminoso.

UNAM

CLASIFICACIÓN DE LUMINARIAS

TIPO DE ILUMINACIÓN

PORCIÓN DISPONIBLE del FLUJO LUMINOSO EN

LA SUPERFICE A ILUMINAR

Directa

90%

Semidirecta

60% al 90%

Difusa

30% al 60%

Semiindirecta

10% al 30%

Indirecta

Menor del 10%


UNAM está en la longitud de onda de 550 nm


UNAM está en la longitud de onda de 550 nm


  • PROBLEMA: está en la longitud de onda de 550 nm

  • Se tiene que iluminar una cas-habitación que tiene las siguientes características:

  • Dos recámaras de un área de 9 m2 cada una.

  • Una sala de estar de 12 m2.

  • Un comedor de 9 m2.

  • Una cocina de 6 m2.

  • Un baño de 3 m2.

UNAM

Se pretende iluminar cada cuarto con luminarias semidirectas con una porción disponible del flujo luminoso del 80%. Determinar la (s) lámpara (s) adecuadas que proporcionen la iluminancia recomendada en cada cuarto-habitación.


  • SOLUCIÓN: está en la longitud de onda de 550 nm

  • Multiplicar la iluminancia recomendada por el área de la habitación. Esto proporciona el número de lúmenes requerido suponiendo flujo luminoso sin pérdidas.

  • Dado que las luminarias son semidirectas con una porción de flujo del 80% a la altura de la zona que es requerido, dividir el valor encontrado en paso 1 entre 0.8.

  • El valor encontrado en paso 2 proporciona el número de lúmenes que deberán de ser generados por la (s) lámpara (s).

  • Usando la Tabla de lámparas seleccionar aquella (s) cuyo flujo luminoso sea el requerido o cercano a éste.

UNAM


SISTEMAS FOTOVOLTAICO está en la longitud de onda de 550 nm

UNAM

Un sistema fotovoltaico es un conjunto de elementos que permiten obtener electricidad a un voltaje específico a partir de la energía luminosa del Sol.

CLASIFICACIÓN

Acoplamiento Directo

A. c/Seguidor de potencia

A. c/Iinversor

A. c/Baterías/Controlador

Sistemas de CD

Sistemas en CA

Sistemas

Autónomos

A. c/Bat./Cont./Inversor


UNAM está en la longitud de onda de 550 nm

Fotovoltaico/Motogenerador

Fotovoltaico/eolico

Fotovoltaico/Eólico/Motogenerador

Sistemas

Híbridos

Sistemas iteractivos

con la red

FV/Baterías/Inversor/Red

FV/Inversor/Red


SISTEMAS DE ILUMINACIÓN FV está en la longitud de onda de 550 nm

UNAM

CARGAS EN CORRIENTE DIRECTA

Sol

Arreglo

Fotovoltaico

Controlador

de Carga

Tableros de distribución

de carga en Corriente Directa (CD)

Generación de Electricidad en CD

Banco de Baterías

comúnmente 12 V

Sistema de Almacenamiento de Energía


CARGAS EN CD Y CA está en la longitud de onda de 550 nm

UNAM

Sol

Tableros de distribución

de carga en CD

Arreglo

Fotovoltaico

Tableros de distribución

de carga en CA

Controlador

de Carga

Generación de Electricidad en CD

Inversor

CD/CA

Sistema de Acondicionamiento de Energía

Banco de Baterías

(Vn depende del Inversor)


DIMENSIONAMIENTO FOTOVOLTAICO está en la longitud de onda de 550 nm

UNAM

Procedimiento a través del cual se determina la potencia pico óptima del arreglo FV que generará la energía necesaria para una aplicación específica en cierta localidad.

Así mismo, determinar la capacidad del sistema de almacenamiento de energía en base a los requerimientos de autonomía requeridos.

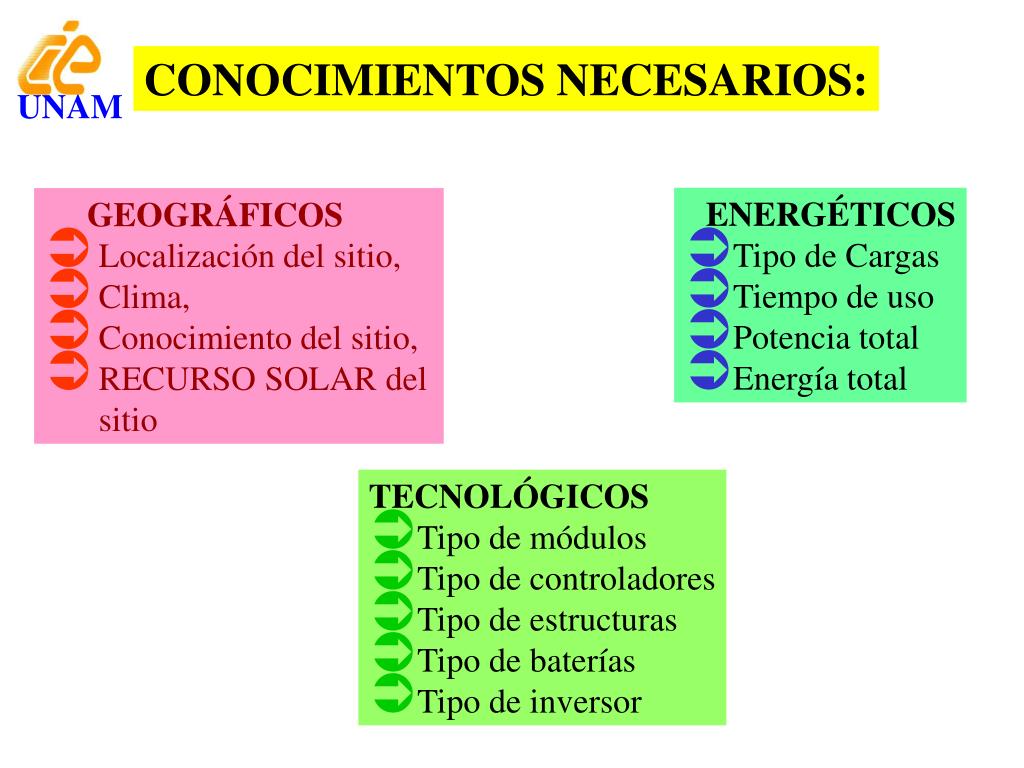

CONOCIMIENTOS NECESARIOS: está en la longitud de onda de 550 nm

UNAM

  • ENERGÉTICOS

  • Tipo de Cargas

  • Tiempo de uso

  • Potencia total

  • Energía total

  • GEOGRÁFICOS

  • Localización del sitio,

  • Clima,

  • Conocimiento del sitio,

  • RECURSO SOLAR del sitio

  • TECNOLÓGICOS

  • Tipo de módulos

  • Tipo de controladores

  • Tipo de estructuras

  • Tipo de baterías

  • Tipo de inversor


CRITERIOS FUNDAMENTALES PARA EL DIMENSIONAMIENTO FV está en la longitud de onda de 550 nm

UNAM

BALANCE ENERGÉTICO

ENERGÍA TOTAL CONSUMIDA POR DÍA

ENERGÍA GENERADA AL DÍA

ENERGÍA ALMACENDADA

3 VECES LA ENERGÍA CONSUMIDA POR DÍA

DE DISEÑO...

3% DEL VOLTAJE NOMINAL

CAÍDAS DE VOLTAJE EN LÍNEAS DE TRANSMISIÓN

SIMPLICIDAD EN EL DISEÑO


UNIDADES Y TÉRMINOS COMÚNES está en la longitud de onda de 550 nm

UNAM

POTENCIA ELÉCTRICA (P): Producto del voltaje con la corriente

Unidad: Watt; Símbolo: W; equivalencia1 W= 1Vx 1A

POTENCIA PICO (Pp): En un módulo FV es la potencia máxima generada bajo condiciones estándares de medición.

VOLTAJE NOMINAL (Vn): Es el voltaje de especificación comercial de una carga eléctrica, generador, bateria, etc.

ENERGÍA ELÉCTRICA (E): Es la potencia eléctrica consumida, generada ó almacenada en un intervalo de tiempo dado.

E=Pxt Si el tiempo se mide en horas (h), la unidad para E es Watt-hora (W-h) en el periodo considerado


La energía cosumida o producida en un día puede expresarse de manera indistinta mediante las siguientes unidades:

UNAM

Watt-hora (W-h) es la cantidad de energía producida o consumida por un equipo eléctrico. 1 kW-h= 1,000 W-h

Amper-hora (A-h) es la cantidad de energía consumida o prioducida por un equipo eléectrico a un voltaje nominal dado.

1.2 kW-h = 1,200 W-h = 100 A-h @ 12V

IRRADIANCIA: Potencia luminosa incidente en una unidad de área.

Unidad: W/m2 Máximo valor Irr directa=1,000 W/m2

INSOLACIÓN: Irradiancia acumulada en un tiempo dado

Unidad: W-h/m2


UNAM de manera indistinta mediante las siguientes unidades:

ENERGÍA RECIBIDA EN UN CAPTADOR HORIZONTAL


UNAM de manera indistinta mediante las siguientes unidades:

Area bajo la curva

A= 8,000 W-h/m2

Area bajo la curva

A= 4,000 W-h/m2

Horas de Sol

Horas de Sol

1,000 W/ m

2

8 h-p

4 h-p

HORAS-PICO

0.0 W/ m

2

8:00 12:00 16:00

10:00 14:00

El concepto de horas-pico como una manera de trabajar

la energía recibida en un captador

HORAS PICOHP: Energía disonible del Sol obtenidan por la integración de la irradiancia respecto del tiempo y expresado en horas de máxima irradiancia.


UNAM de manera indistinta mediante las siguientes unidades:

Mapa de Insolación Solar Global diaria promedio anual

Captador Horizontal

RS(I)= RS(H)/cos (0.87L)

Unidades Horas-Pico


CARACTERÍSTICAS de manera indistinta mediante las siguientes unidades:

MÓDULO SIEMENS SM55

Potencia luminosa: 100% AM1

Temperatura módulo: 25ºC

No. Celdas: 36

Vca = 21.7 V

Icc = 3.45 A

Vm = 17.4 V

Im = 3.15 A

Largo: 129.3 cm

Ancho: 32.9 cm

Espesor: 3.4 cm

Peso 5.5 kg

Sistemas Fotovoltaicos

Módulos de Silicio monocristalino

UNAM


EL MÓDULO FOTOVOLTAICO de manera indistinta mediante las siguientes unidades:

UNAM

Características eléctricas bajo condiciones NTC


MÉTODOS DE DIMENSIONAMIENTO de manera indistinta mediante las siguientes unidades:

UNAM

AMPER-HORA: Método sencillo aplicable para sistemas FV’s con voltajes nominales iguales o menores de 48 VCD.

Características:

El método asigna a los módulos de 33 y 36 celdas un voltaje nominal de 12 V CD.

El voltaje nominal requerido por las cargas es obtenido al configurar módulos en serie.

La energía generada por el módulo (o un arreglo en serie hasta 48 V CD se obtiene de multiplicar Im bajo NTC con el Recurso Solar.

No se consideran variaciones de voltaje debido a la temperatura y a la irradiancia.


EFECTO DE LA TEMPERATURA de manera indistinta mediante las siguientes unidades:

UNAM

En el voltaje: reducción de 2.2 mV/ºC/celda

En la potencia: reducción del 0.35%/ºC


Método de amper-hora de manera indistinta mediante las siguientes unidades:

UNAM


Conexiones Serie – Paralelo de manera indistinta mediante las siguientes unidades:Módulos Fotovoltaicos

UNAM

Conexión Paralelo

AUMENTO DE CORRIENTE

Tres módulos Conectados en paralelo

Conexión Serie

AUMENTA EL VOLTAJE

Tres módulos Conectados en serie

9 amp

36 V

12 V

12 V

12 V

Diodo de bloqueo

12 V

Diodo de paso

24 V

12 Volts

36 Volts

12 V

0 V


MÉTODO DE DIMENSIONAMINETO.... de manera indistinta mediante las siguientes unidades:

UNAM

WATTS-HORA: Método que se aplica cuando el voltaje nominal del sistema FV es grande.

  • Características:

  • Recomendado para voltajes mayores o iguales de 120 V DC.

  • Es necesario establecer el Voltaje de Operación Vop, o el rango de voltajes que la carga en CD requiere.

  • El método asigna para el cálculo del No. de módulos conectados en serie para dar el Vop de la carga en CD, el Vm del módulo bajo condiciones normales de operación NOCT.

  • Para módulos de 36 celdas, Vop15 V @ Tm=50ºC.

  • Las pérdidas de energía deben ser conocidas explicitamente para el caso de sistemas autónomos y/o híbridos.

  • Recomendado para sistemas iteractivos con la red.


INCREMENTANDO POTENCIA de manera indistinta mediante las siguientes unidades:


Energía Eléctrica generada por de manera indistinta mediante las siguientes unidades:

Módulos Fotovoltaicos NOC

UNAM


Estimación de la energía generada por un arreglo Fotovoltaico NOC

UNAM

Módulo Fotovoltaico

Irradiancia : 1000 W/ m2; AM1.5;

Tm = 25ºC Pp = 55 W

Tm = 62ºC Pp = 44W

Maxima Generación por día (por año) = Rayos perpendiculares a los Módulos


RUTA DE DIMENSIONAMIENTO Fotovoltaico NOC

UNAM

EL QUE..., EL PARA QUE..., y EL COMO...

1º: IDENTIFICACIÓN DE CARGAS ELÉCTRICAS

Cargas en CD o en CA.

2º. ELABORAR UNA RELACIÓN DE CARGAS EN CD Y CARGAS EN CA.

3º. IDENTIFICACIÓN DEL VOLTAJE NOMINAL Y SU POTENCIA DE OPERACIÓN DE LAS CARGAS.

De preferencia, todas las cargas deben de operar al mismo Vn.


RUTA DE DIMENSIONAMIENTO Fotovoltaico NOC

UNAM

4º. IDENTIFICACIÓN DE LA POTENCIA NOMINAL Ó DE OPERACIÓN DE LAS CARGAS.

5º. ESTIMACIÓN DEL TIEMPO DE OPERACIÓN DE CADA CARGA.

6º. CÁLCULO DE LA ENERGÍA ESTIMADA (parcial y total).


EJEMPLO: Fotovoltaico NOC

CUADRO DE CARGAS DE UN PROBLEMA HIPOTÉTICO

UNAM


ELECCIÓN DEL VOLTAJE NOMINAL DEL SISTEMA FV Fotovoltaico NOC

UNAM

RECOMENDACIONES:

a) Cargas únicamente en CD: Se elige como voltaje nominal del sitema Vn(S) al Vn máximo de cualquier carga R.

Por lo cual: VnAFV= VnB= Vn(máximo) = Vn(S)

b) Cargas en CA: Las cargas en corriente alterna requieren de un inversor CD/CA. De aquí que el voltaje nominal del sistema Vn(S) estará definido por el voltaje nominal del inversor seleccionado.

Por lo que: VnAFV= VnB = VnI= Vn(S)


CÁLCULO DEL TAMAÑO DEL ARREGLO Fotovoltaico NOC

Criterio amper-hora

UNAM

No. de módulos en serie= un panel NS= Vn(S)/12

siendo 12 V el voltaje nominal del módulo

No. de paneles en paraleloNP:

Se calcula considerando el balance de energía y considerando las pérdidas de energía por el manejo y almacenamiento de ésta.

  • Ec es la energía total a consumir por las cargas.

  • FS es el factor de sobredimensionamiento (5% al 10%).

  • Hp recurso solar disponible en horas-pico.

  • Im corriente del módulo en el punto máximo bajo NTC.

  •  es la eficiencia en el manejo de energía: cables (97%), controlador (97%), inversor (95%), coulómbica en batería ( 95%).


EJEMPLO: Fotovoltaico NOC

Consideremos el cuadro de cargas anterior, y se desea calcular cuantos módulos en serie y en paralelo se requieren para generar la energía requerida en una localidad que tiene:

a) Un recurso solar promedio diario anual de 6,000 W-h/m2 al día.

b) Un recurso solar mínimo promedio diario mensual de 3.5 HP

UNAM

Solución

Datos: Ec= 109.2 A-h @ 12VCD;

¿Cual es el Vn(S)?

¿Cual es el voltaje del banco de baterías?

Seleccionen módulo. ¿Cual es el voltaje nominal del módulo a usar?

¿Cuantos módulos se requieren en serie para dar Vn(S)?

¿Cual es el recurso de la localidad en HP

Calculen NP para (a) y para (b)


CÁLCULO DE LA CAPACIDAD DE ALMACENAMIENTO Fotovoltaico NOC

UNAM

La capacidad de un banco de baterías, CB, se dimensiona en función de la energía consumida diariamente por las cargas eléctricas y la autonomía requerida en el sistema.

En un sistema FV la autonomía del banco de baterías se define como el número de días que funcionarán las cargas eléctricas con cero insolación.

Unidad de medición: amper-hora @ Vn


Baterias comerciales para sistemas FV Fotovoltaico NOC

UNAM

12 V

6 V

2 V

6 V


Características eléctricas de un acumulador Pb-ácido Fotovoltaico NOC

UNAM

Vn= 12V; voltaje nominal

Voc = 12.8V @ 100% carga;

Voc= 11.4V @ 0% carga

Voc<11.0 V muerta

Voltaje máximo de carga VM= 15.2 V

Voltaje mínimo de descarga Vm= 11.8 V @ 80% DOD

Eficiencia en el proceso carga/descarga: 92% al 98%.

Eficiencia en voltaje de carga y descarga: 88%

Eficiencia global: 84%


CÁLCULO DE LA CAPACIDAD Fotovoltaico NOC

UNAM

Ec es la energía consumida expresada en W-h.

Au es la autonomía del sistema expresada en días.

VnB es el voltaje nominal del banco de baterías (igual al Vn(S)).

fu es el factor de uso de la batería,

fu= 0.5 para placas delgadas y fu= 0.8 para placas gruesas.

Fi es el factor de incremento en la capacidad debido a una razón de descarga mas lenta,

Fi=1.05 para placa delgada y Fi=1.35 para placa gruesa.


V Fotovoltaico NOC

Voltaje

I

Corriente

R

Resistencia (carga)

C

Capacidad en AH

+

36V

-

_

_

_

+

+

+

Vt =

3V

12V

12V

12V

12V

It =

I1= I2 = I3

Ct

= C1 = C2= C3

12V

Baterías conectadas

en Serie

+

+

12V

Vt =

V1 = V2 = V3

It

= I1 + I2 + I3

Ct

= C1 + C2 + C3

12V

Baterías conectadas en Paralelo

Sistema de Almacenamiento de Energía

UNAM

I

R

V

-

+

12V

Una Batería


Sistemas Fotovoltaicos Fotovoltaico NOC

Estructuras para Paneles FV

UNAM

Sistemas Fotovoltaicos con seguidor solar Horizontal


Sistemas Fotovoltaicos Fotovoltaico NOC

Estructuras para Paneles FV

UNAM

Sistemas Fotovoltaicos con seguidor solar


CONTROLADORES Fotovoltaico NOC

UNAM

Dispositivo electrónico cuya función es el de mantener el estado de carga adecuado en el banco de baterías.

  • Características:

  • Evitar la sobrecarga.

  • Evitar la descarga fuera de los rangos establecidos.

  • Puntos de Control:

  • Desconexión de módulos FV: de 14.0 a 15.5 V.

  • Voltaje de flotación: de 13.5 a 14.0 V

  • Reconexión de módulos FV: de 12.8 a 13.4 V

  • Desconexión de cargas por bajo voltaje: de 11.4 a 11.8 V

  • Reconexión de cargas: de 13.2 a 13.8 V


Sistemas Fotovoltaicos Fotovoltaico NOC

Controlador de carga

UNAM

Controlador de carga - Medidor

para sistemas fotovoltaicos ModeloCMCX - 12/15/20


Sistemas Fotovoltaicos Fotovoltaico NOC

Controladores de

Carga Comerciales

UNAM


INVERSORES Fotovoltaico NOC

UNAM

Dispositivo electrónico que transforma la electricidad en Corriente Directa a Corriente Alterna.

La entrada de alimentación es con voltajes nominales desde 12, 24, 36, 48 hasta 120, 240 VCD.

La salida de la electricidad es de 120/240 VAC nominales con ondas tipo cuadrada, semisenoidal y senoidal pura con frecuencias de 50 o 60 Hz.

Se especifican por la potencia nominal dada por el fabricante (desde 100 W hasta ...) y se seleccionan por la potencia necesaria para satisfacer la potencia de un conjunto de cargas.


Sistemas Fotovoltaicos Fotovoltaico NOC

Inversores

UNAM


UNAM Fotovoltaico NOC

Sistemas Fotovoltaicos

Características Fundamentales de un Inversor

  • 1500 watts de potencia continua

  • Señal de salida de onda modificada

  • 94% de eficiencia pico

  • Construido para cargar, 120 amperes, para baterías

  • Capacida de 3500 watts en un instante

  • User programmable setpoints

  • Protección, automatica para bajo estado de carga de baterias.

  • 4000 watts de potencia continua

  • baja distorción, Señal de salida de onda perfecta

  • 94% de eficiencia pico

  • Construido para cargar, 120 amperes, para baterías

  • Conección automatica del generador

  • User programmable setpoints

  • Large, LCD digital meter


BIBLIOGRAFÍA RECOMENDADA Fotovoltaico NOC

1. Lasneir F. And Ang T.G., “Photovoltaic Engineering Handbook”, IOP Publishing Ltd 1990, Edit by Adam Hilger, New York.

2. Strong S.T. and Scheller W.G., “The Solar Electric House”, Edit by Sustainability Press, 1993, Massachusetts.

3. Markvart T., “Solar Electricity”, second edition, Edit by John Wiley and Sons, 2000, New York.

4. New England Solar Electric Inc., “The Solar Electric Independent Home”, 4th Editio, 1998, Worthington, Ma.


ad
