Presentation Transcript


Stratabox

便携式浑水浅层剖面仪StrataBox

美国ODEC公司

Ocean Data Equipment Corporation


Stratabox

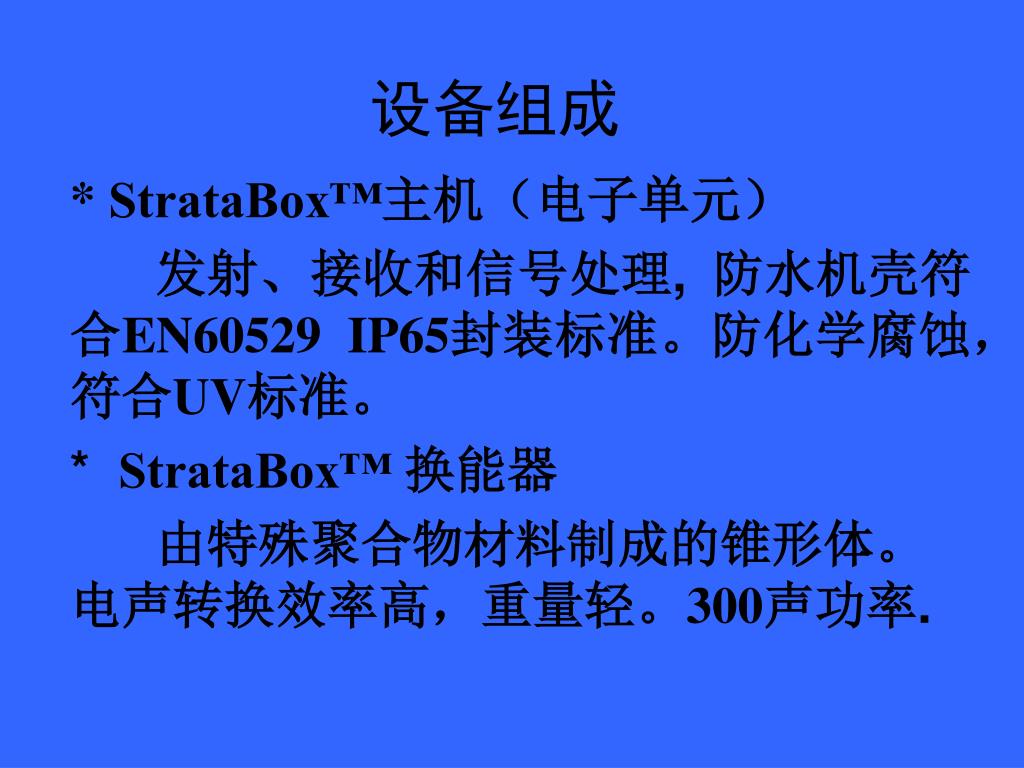

设备组成

* StrataBox™主机(电子单元)

发射、接收和信号处理, 防水机壳符合EN60529 IP65封装标准。防化学腐蚀,符合UV标准。

* StrataBox™ 换能器

由特殊聚合物材料制成的锥形体。电声转换效率高,重量轻。300声功率.


10 30vdc 8

电源电压10-30VDC静态功耗8瓦电池供电外便携应用


Stratabox

基于计算机操作平台,使用简便,整个系统没有按键。全部由计算机控制和记录。


Stratabox

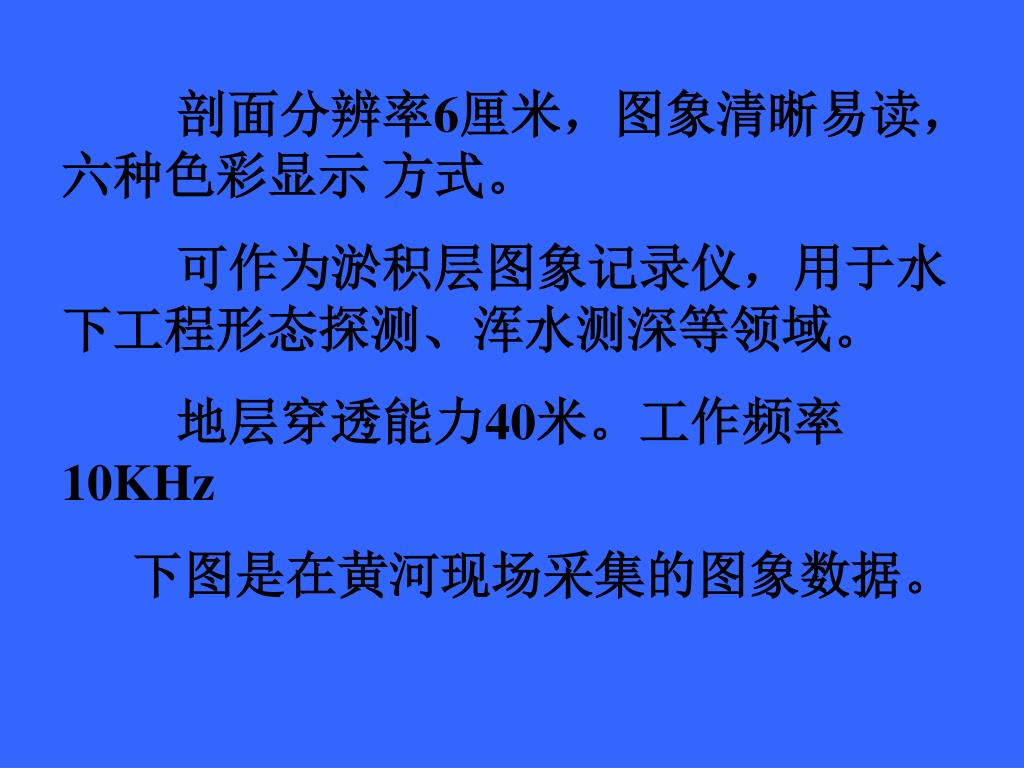

剖面分辨率6厘米,图象清晰易读, 六种色彩显示 方式。

可作为淤积层图象记录仪,用于水下工程形态探测、浑水测深等领域。

地层穿透能力40米。工作频率10KHz

下图是在黄河现场采集的图象数据。


Stratabox

小浪底水库异重流现象

异重流层

淤泥层

硬河底


Stratabox

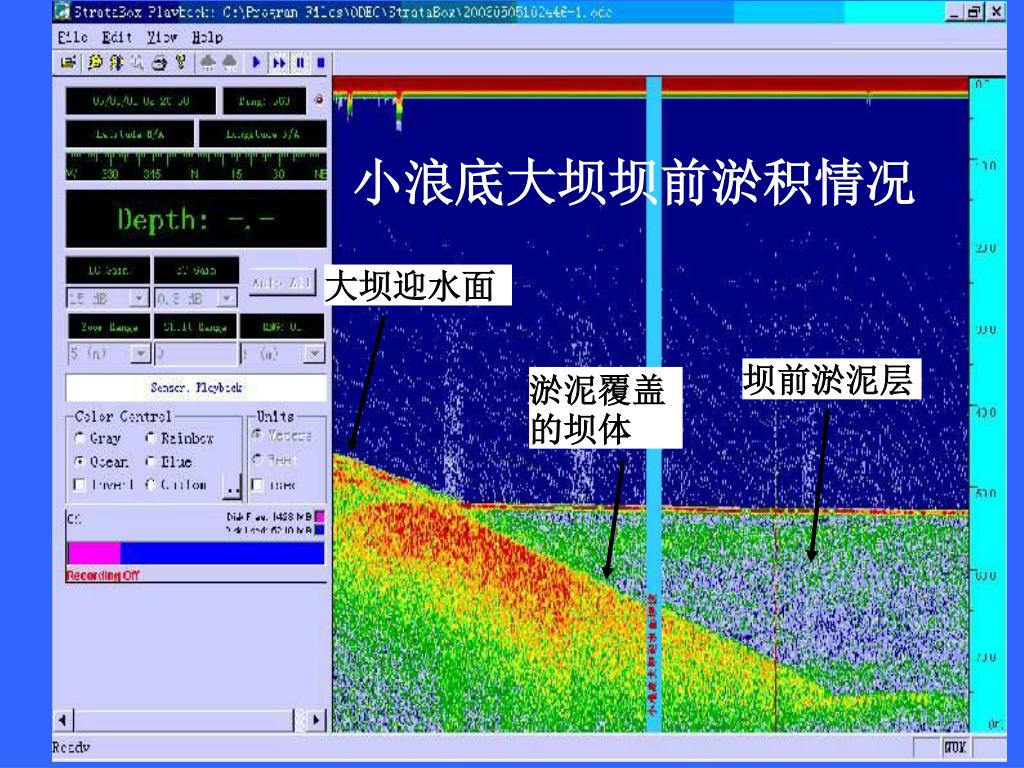

小浪底大坝坝前淤积情况

大坝迎水面

坝前淤泥层

淤泥覆盖的坝体


Stratabox

丁坝迎水面

黄河河底

根石层

根石埋深3米
