Presentation Transcript

  1. 網路電話 行動商務 通信系統 上 偉 通 信 資 訊 服 務 網http://www.sunwe.com.tw MOSANET

  2. MOSANET 系統基本架構 Skype IP Phone Web Call Ezfone PSTN Register Register Conference 網路會議室 eAccess e號通 MobiGate VODNET Employee Internet Key Customer Remote Office CO SIP Proxy CO MobiGate MobiLink CO Gateway R Register PBX MobiComm MobiWeb

  3. 行動通信系統優點 行動通信系統的優點 • 擴增企業電話交換機的桌上分機成為一號三機(企業行動用戶) ，隨時接聽客戶或同事的來電，並且可以進一步轉接電話給其他員工 • 使用 ITSP 的電話節費系統撥打長途/國際電話, 節省30%以上的電話費 (1)企業用戶節費 (2)手機用戶節費 (3)國外出差漫遊服務 • 出差時可以以最經濟的方式和公司聯絡或透過公司系統撥打電話 (1)IP-MVPN (2)e-Access (3)e號通 (4)WEB Call • 企業通信系統升級為網頁電話服務功能 (WEB Call) • 企業夥伴使用 VODNET 進線服務就可以隨時和企業員工免費通話

  4. 行動通信系統特徵 行動通信系統的特徵 • 一號三機 桌上分機、軟體電話和個人手機共用同一個分機號碼 • IP 功能型話機 配合 MOSA IP PBX 的 IP 電話機 • 電腦多功能撥號軟體 號碼鍵、功能鍵、速撥鍵、電話簿、個人配置 • 多種產品功能 外線功能、內線功能、分機功能、系統功能 • 申請 ITSP 服務 • 多種網絡增值服務功能 VODNET、電信節費服務、網絡會議電話、eAccess 、Web Call • VODNET 號碼 所有使用 VODNET 號碼服務的 MOSA 系統都可以互相免費通話

  5. 企業節費服務增值服務 Toll Saving (ISR) 企業撥打長途、國際節費電話 企業可以選用 長途、國際節費服務 降低通信成本 主要費率 – 台灣長途1.2元/分 – 台灣行動3.6元/分 – 大陸1.2元/分 主要套餐 – 大陸包月1,200元/月 – 國際包月1,999元/月 企業申請節費服務請事先申請 (二類電信服務商-ezfone東陽電訊)

  6. MOSANET系統：eAccess IE 瀏覽器 IP 電話機 軟體電話 不需付費不需申請 不需註冊 MOSA4600B Internet Ext. 830 Ext. 800 Ext. 777 Ext. 600 Ring 無客戶數量的限制 Ext. 600 企業客戶 Ext. 777 ITSP/MVPN SIP eAccess系統平台 PSTN Ext. 600 MOSA4604C＋ LAN Ring Ext. 777 Ext. 800 Ring

  7. 企業客戶通信增值服務 PSTN eAccess 企業客戶和企業員工免費通話 企業客戶利用當地的PSTN電話，就可以使用 PSTN eAccess 服務和企業員工免費通話 使用 eAccess 服務不需要事先申請或註冊 *目前服務 :台北,台中,台南,洛杉磯,上海,新加坡,香港…..

  8. 企業客戶通信增值服務 Skype eAccess 企業客戶和企業員工免費通話 企業客戶利用自有的Skype 帳號，就可以使用 Skype eAccess 服務和企業員工免費通話 使用 eAccess 服務不需要事先申請或註冊 * 2007.04 開始服務

  9. MOSA 網頁電話 (WEB Call) WEB Call eAccess 使用 IE 瀏覽器和企業免費通話 任何人都可以使用微軟的 IE 瀏覽器透過MOSAWEB Call 網頁電話服務就可以和企業免費通話 使用本服務不需要事先申請或註冊

  10. 企業客戶通信增值服務 SIP Phone eAccess 企業客戶和企業員工免費通話 企業客戶選用符合 SIP 標準的設備或軟體電話，就可以 使用 eAccess 服務和企業員工免費通話 使用 eAccess 服務不需要事先申請或註冊

  11. 企業節費服務增值服務 VODNET 企業之間免費互相撥打電話 使用 MOSA 的企業都自動擁有一個 VODNET號碼 企業之間只要撥打對方的VODNET號碼就可以和對方免費通話 VODNET號碼於設備出廠時即自動分配 企業不需要申請即可直接使用

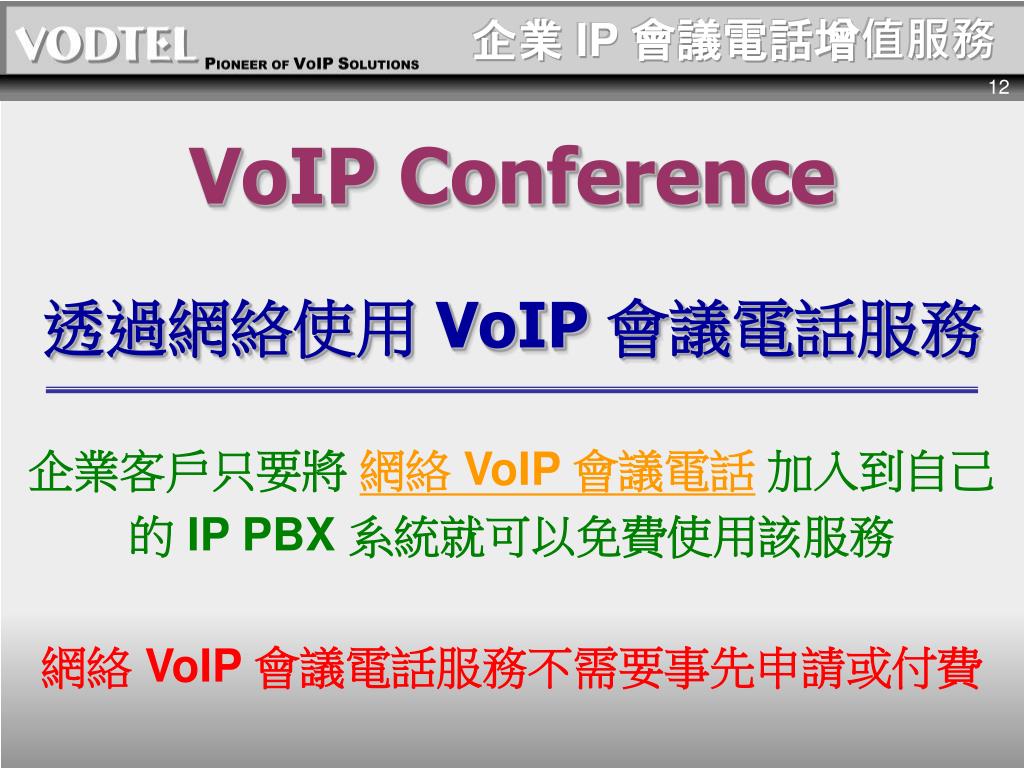

  12. 企業 IP 會議電話增值服務 VoIP Conference 透過網絡使用 VoIP 會議電話服務 企業客戶只要將 網絡 VoIP 會議電話加入到自己的 IP PBX 系統就可以免費使用該服務 網絡 VoIP 會議電話服務不需要事先申請或付費

  13. 行動辦公室系統 行動辦公室系統說明

  14. 行動通信系統 – 一號三機 一號三機 桌上分機、軟體電話以及行動電話共用同一個分機號碼 可以讓企業電話交換機的桌上分機 擴增電腦軟體電話成為同號碼的延伸分機， 同時還可以讓個人的行動電話 也加入同一個分機號碼

  15. 一號三機圖例 Ext. 600 Ext. 830 MOSA4600B Internet Ext. 777 Ext. 800 Ext. 830 Ext. 800 Ext. 777 Ext. 600 Ring 外出也不漏接任何電話 Ext. 777 Ext. 800 Ext. 830 Ext. 600 ITSP/MVPN ITSP PSTN MOSA4604C＋ LAN Ring Ring

  16. 行動辦公室通話 行動辦公室通話說明

  17. 撥打行動辦公室內線電話 出差人員 CHT 各國酒店/機場/ 無線上網地點 上海 電信 台北 MOSA4616 MOSA4616 IP 網絡 LAN 局域網 交換機 AA 200 201 299 100 101 199 撥515 312 313 29995099 311 撥公司代表號 512 511 513 514 515 FET 撥511 撥511 MOSA 4600 撥公司代表號 51182507 MOSA 4600B SIP 撥515 R MOSA 4616 撥0抓外線 ezfone 撥513 0920831122

  18. 撥打台北公司內線電話 出差人員 CHT 各國酒店/機場/ 無線上網地點 上海 電信 台北 MOSA4616 MOSA4616 IP 網絡 LAN 局域網 交換機 AA 200 201 299 100 101 199 撥101 312 撥同群手機門號 313 29995099 311 撥公司代表號 512 511 513 514 515 FET MOSA 4600 撥199 撥公司代表號 51182507 撥100 MOSA 4600B SIP 撥101 R MOSA 4616 自動穿透交換機 ezfone 撥100 0920831122

  19. 撥打上海公司內線電話 出差人員 CHT 各國酒店/機場/ 無線上網地點 上海 電信 台北 MOSA4616 MOSA4616 IP 網絡 LAN 局域網 交換機 AA 200 201 299 100 101 199 撥201 312 撥同群手機門號 313 29995099 311 撥公司代表號 512 511 513 514 515 FET 撥200 MOSA 4600 撥200 撥299 撥公司代表號 51182507 MOSA 4600B SIP 撥299 R 可依照企業的成長慢慢擴充分機 MOSA 4616 撥0抓外線 ezfone 0920831122

  20. 撥打出差人員內線電話 出差人員 CHT 各國酒店/機場/ 無線上網地點 上海 電信 台北 MOSA4616 MOSA4616 IP 網絡 LAN 局域網 交換機 AA 200 201 299 100 101 199 312 任何地點免費通話 撥同群手機門號 313 29995099 311 撥公司代表號 512 511 513 514 515 FET 撥311 MOSA 4600 撥313 撥311 撥公司代表號 51182507 MOSA 4600B SIP 撥313 R MOSA 4616 撥0抓外線 ezfone 撥312 0920831122

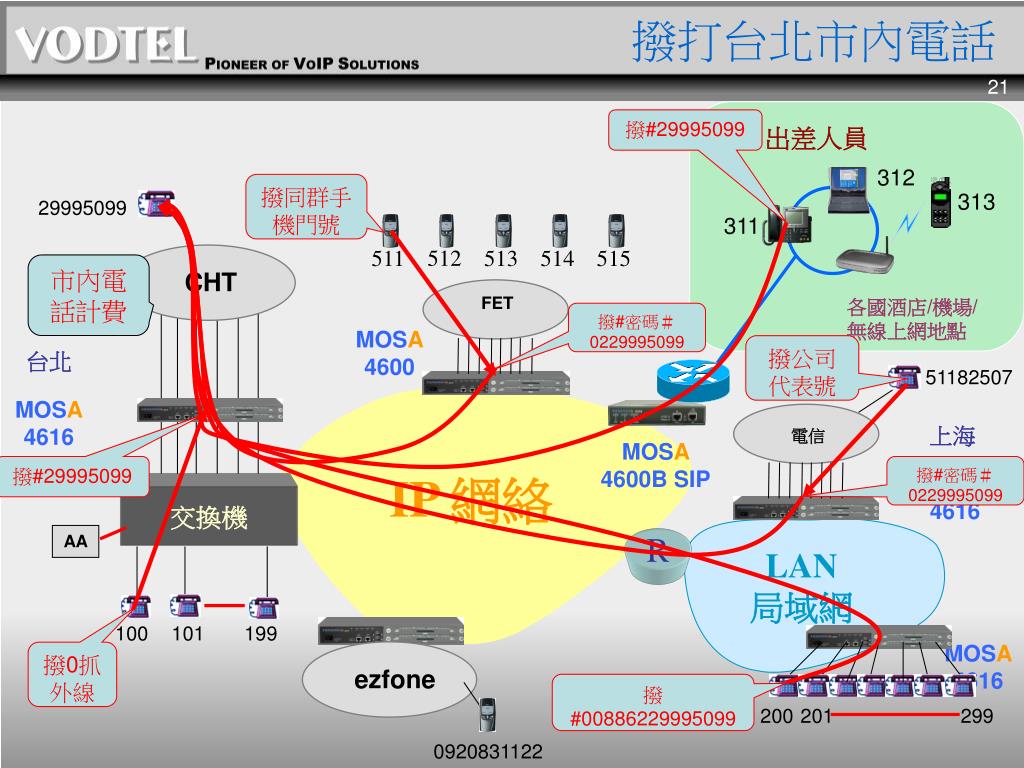

  21. 撥打台北市內電話 出差人員 CHT 各國酒店/機場/ 無線上網地點 上海 電信 台北 MOSA4616 MOSA4616 IP 網絡 LAN 局域網 交換機 AA 200 201 299 100 101 199 撥#29995099 312 撥同群手機門號 313 29995099 311 512 511 513 514 515 市內電話計費 FET 撥#密碼＃0229995099 MOSA 4600 撥公司代表號 51182507 MOSA 4600B SIP 撥#29995099 撥#密碼＃0229995099 R MOSA 4616 撥0抓外線 ezfone 撥#00886229995099 0920831122

  22. 撥打上海市內電話 出差人員 CHT 各國酒店/機場/ 無線上網地點 上海 電信 台北 MOSA4616 MOSA4616 IP 網絡 LAN 局域網 交換機 AA 200 201 299 100 101 199 撥#002862151182507 312 撥同群手機門號 313 29995099 311 撥公司代表號 512 511 513 514 515 FET 撥#密碼＃002862151182507 MOSA 4600 51182507 撥#002862151182507 MOSA 4600B SIP 市內電話計費 R MOSA 4616 撥0抓外線 ezfone 撥#51182507 0920831122

  23. 撥打節費電話 出差人員 CHT 各國酒店/機場/ 無線上網地點 上海 電信 台北 MOSA4616 MOSA4616 IP 網絡 LAN 局域網 交換機 AA 200 201 299 100 101 199 撥#0920831122 312 撥同群手機門號 313 29995099 311 撥公司代表號 512 511 513 514 515 撥0920831122# FET 撥#密碼#0920831122 MOSA 4600 撥公司代表號 51182507 MOSA 4600B SIP 撥#0920831122 撥#密碼＃00886935510363 R MOSA 4616 撥0抓外線 馬上節省40%以上 ezfone 撥#00886935510363 0920831122

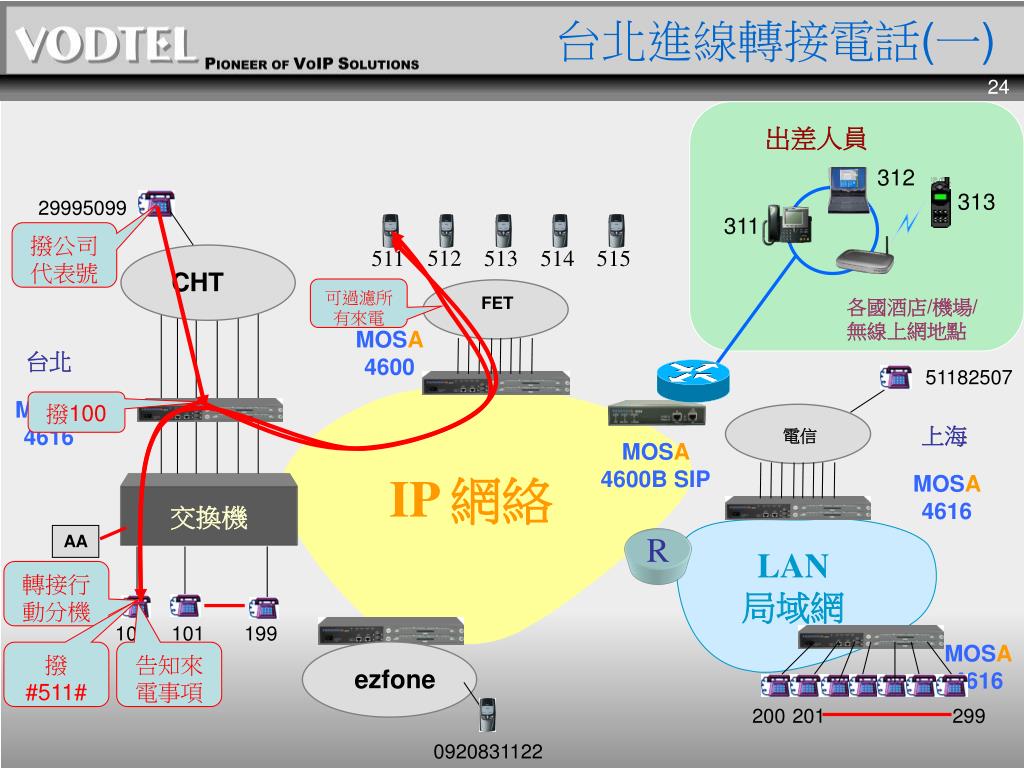

  24. 台北進線轉接電話(一) 出差人員 CHT 各國酒店/機場/ 無線上網地點 上海 電信 台北 MOSA4616 MOSA4616 IP 網絡 LAN 局域網 交換機 AA 200 201 299 100 101 199 312 313 29995099 311 撥公司代表號 512 511 513 514 515 可過濾所有來電 FET MOSA 4600 51182507 撥100 MOSA 4600B SIP R 轉接行動分機 MOSA 4616 撥#511# 告知來電事項 ezfone 0920831122

  25. 台北進線轉接電話(二) 出差人員 CHT 各國酒店/機場/ 無線上網地點 上海 電信 台北 MOSA4616 MOSA4616 IP 網絡 LAN 局域網 交換機 AA 200 201 299 100 101 199 312 313 29995099 311 撥公司代表號 512 511 513 514 515 FET MOSA 4600 51182507 撥100 MOSA 4600B SIP R 轉接上海分機 MOSA 4616 撥#200# 告知來電事項 ezfone 任何分點都可轉接 0920831122

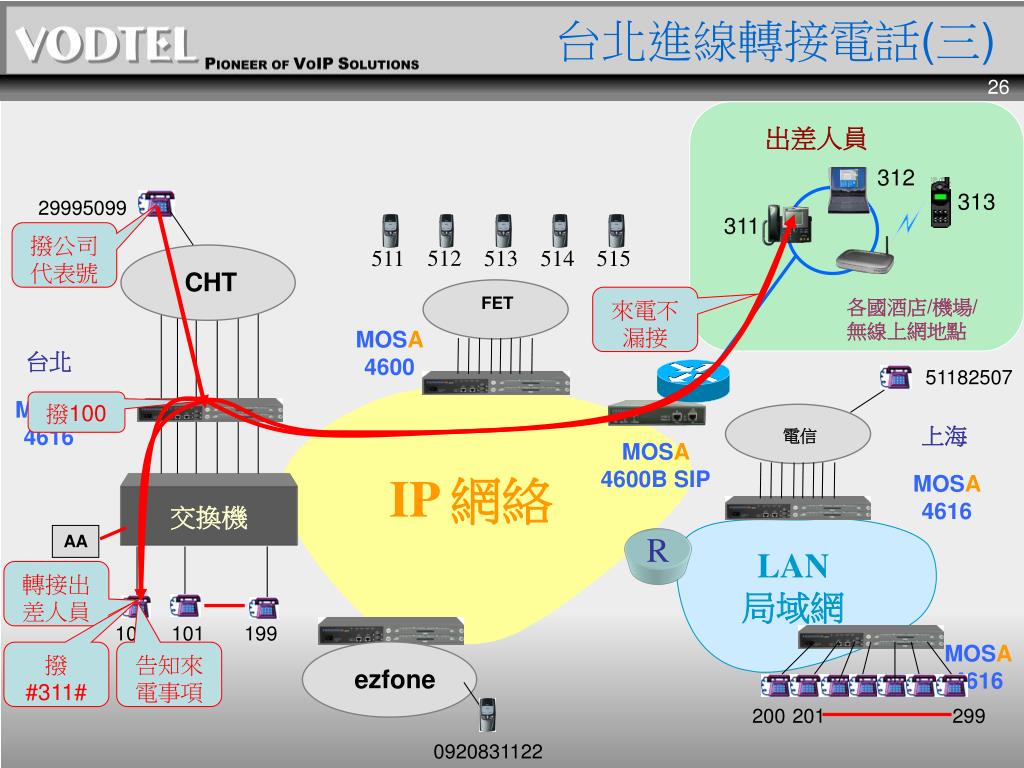

  26. 台北進線轉接電話(三) 出差人員 CHT 各國酒店/機場/ 無線上網地點 上海 電信 台北 MOSA4616 MOSA4616 IP 網絡 LAN 局域網 交換機 AA 200 201 299 100 101 199 312 313 29995099 311 撥公司代表號 512 511 513 514 515 FET 來電不漏接 MOSA 4600 51182507 撥100 MOSA 4600B SIP R 轉接出差人員 MOSA 4616 撥#311# 告知來電事項 ezfone 0920831122

  27. 網路電話 行動商務 通信系統 MOSA 和交換機進階整合說明 MOSANET

  28. MobiLink 方案的優點 • 使用 ITSP 的電話節費系統撥打長途/國際電話, 節省30%以上的電話費 (1)企業用戶節費 (2)手機用戶節費 (3)國外出差漫遊服務 • 結合遠傳IP-MVPN, 節省手機通信費用達50%以上 • 連接MOSA世界, 提升企業服務形象 eAccess 、WEB Call 、 VODNET • 企業通信系統升級IP功能, 具網頁電話服務功能 (WEB Call)

  29. 確保VoIP在中國暢通無阻 SIP和H.323的根本問題 - 中國電信的阻擋! 由於SIP和H.323是使用共用協定，所以中國的電信營商可以有多種方式加以干擾及阻擋。 • 針對特定傳送的格式加以阻擋 • 而MOSA SIP PBX 是使用專用協定並且每次傳送封包都會做加密的處理所以無法阻擋 • 針對特定的 SERVICE PORT 加以阻擋 • 而MOSA SIP PBX 每一台的 SERVICE PORT 都能獨立設定不同 • 針對主機的IP加以阻擋，ㄧ經阻擋所有使用者都無法使用，必須主機更換IP，所以非常不穩定。 • 而MOSA SIP PBX 使用獨特的機制。不需要存在任何橋接器，所以就算各別設備被阻斷也不會影響其他穩定的使用。

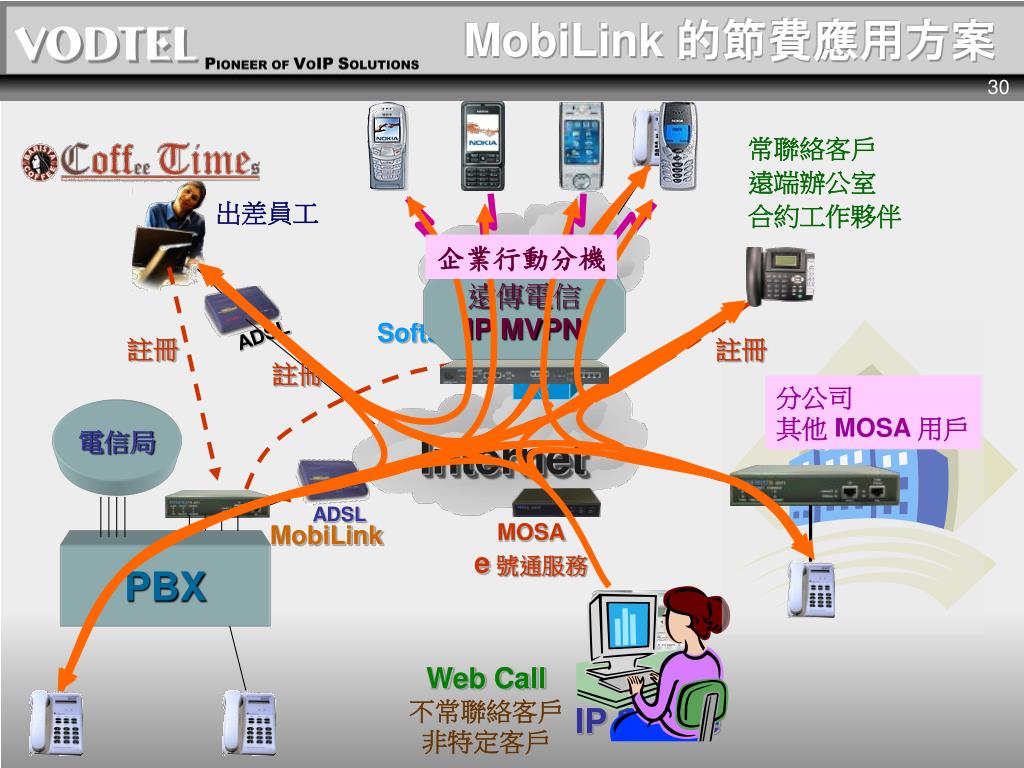

  30. MobiLink 的節費應用方案 出差員工 PSTN 遠傳電信 IP MVPN ADSL 註冊 註冊 Softswitch 註冊 電信局 Internet ADSL MOSA e號通服務 PBX Web Call 不常聯絡客戶 非特定客戶 IP Phone 常聯絡客戶 遠端辦公室 合約工作夥伴 企業行動分機 分公司 其他 MOSA 用戶 MobiLink

  31. MobiLink MobiLink 使用 MobiLink 讓企業的傳統電話交換機和 MOSANET世界免費互相撥打電話 企業只要加裝 MobiLink 和既有之電話交換機連接就可以和任一個 MOSANET 用戶免費通話 所有加裝 MobiLink 的企業都 自動擁有一個VODNET 號碼

  32. MOSA 網內通信平台: VODNET 電信公司 A 電信公司 B Softswitch Softswitch B 註冊 註冊 電信局 電信局 Internet 閘道器 閘道器 ADSL ADSL PBX PBX 其他一類/二類電信服務 MOSANET 系統 完全免費 跨服務商免費撥號 VODNET 號碼

  33. 交換機整合 與交換機整合說明(一) 以MOSA串接全部局線與交換機局線埠

  34. 全整合 - 分機互撥 IP 網絡 CHT 電信 撥200 台北 ezfone 上海 MOSA4616 MOSA4616 穿透交換機直達200分機 交換機 交換機 AA AA 100 101 199 200 201 299 撥電話 按9

  35. 全整合 - 台北分機使用上海外線撥打電話 IP 網絡 51182507 撥002862151182507 CHT 電信 台北 ezfone 上海 MOSA4616 MOSA4616 交換機 交換機 自動從上海市話撥出 AA AA 100 101 199 200 201 299 撥電話 按9

  36. 全整合 – 分機撥打節費電話 IP 網絡 51182507 撥0920831122 0920831122 CHT 電信 台北 ezfone 上海 MOSA4616 MOSA4616 交換機 交換機 AA AA 100 101 199 200 201 299 自動產生30%以上的節費效果 撥電話 按9

  37. 全整合 - 由公司外撥打台北分機 IP 網絡 撥打公司的代表號 51182507 CHT 電信 撥台北分機100 台北 ezfone 上海 MOSA4616 MOSA4616 交換機 交換機 AA AA 100 101 199 200 201 299 穿透交換機直達100分機

  38. 全整合 - 由公司外撥打上海分機 IP 網絡 撥打公司的代表號 51182507 CHT 電信 撥上海分機299 台北 ezfone 上海 MOSA4616 MOSA4616 交換機 交換機 穿透交換機直達299分機 AA AA 100 101 199 200 201 299

  39. 全整合 - 由公司外撥打上海外線電話 IP 網絡 撥打公司的代表號 51182507 撥#密碼#002862151182507# CHT 電信 台北 ezfone 上海 MOSA4616 MOSA4616 交換機 交換機 自動從上海市話撥出 AA AA 100 101 199 200 201 299

  40. 全整合 - 由公司外撥打節費電話 IP 網絡 撥打公司的代表號 51182507 0920831122 CHT 電信 台北 ezfone 上海 MOSA4616 MOSA4616 交換機 交換機 AA AA 100 101 199 200 201 299 撥#密碼#0920831122# 自動產生30%以上的節費效果

  41. 全整合 - 轉接來電到上海分機 IP 網絡 撥打公司的代表號 51182507 CHT 電信 撥台北分機100 台北 ezfone 上海 MOSA4616 MOSA4616 交換機 交換機 AA AA 穿透交換機直達200分機 100 101 199 200 201 299 穿透交換機直達100分機 轉接上海分機200 撥#2200 告知來電事項，後轉接

  42. 交換機整合二 與交換機整合說明(二) 以MOSA串接部份局線與交換機局線埠

  43. 半整合 - 分機互撥 IP 網絡 CHT 電信 台北 ezfone 上海 MOSA4616 MOSA4616 穿透交換機直達200分機 交換機 交換機 AA AA 交換機需設定當有人撥2時抓取連接MOSA端口並續撥2 100 101 199 200 201 299 撥上海分機 撥 200

  44. 半整合 - 台北分機使用上海外線撥打電話 IP 網絡 51182507 CHT 電信 台北 ezfone 上海 MOSA4616 MOSA4616 交換機 交換機 自動從上海市話撥出 AA AA 交換機需設定當有人撥0時抓取連接MOSA端口並續撥0 100 101 199 200 201 299 撥002862151182507

  45. 半整合 – 分機撥打節費電話 IP 網絡 51182507 0920831122 CHT 電信 自動產生30%以上的節費效果 台北 ezfone 上海 MOSA4616 MOSA4616 交換機 交換機 AA AA 交換機需設定當有人撥0時抓取連接MOSA端口並續撥0 100 101 199 200 201 299 撥0920831122

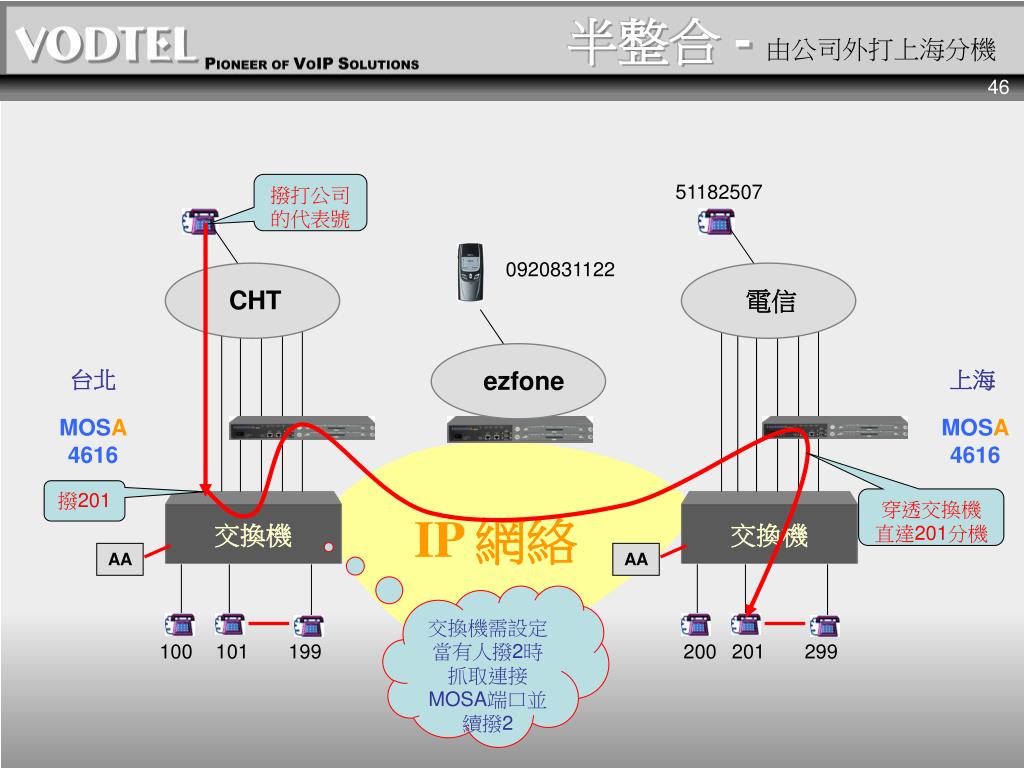

  46. 半整合 - 由公司外打上海分機 IP 網絡 撥打公司的代表號 51182507 0920831122 CHT 電信 台北 ezfone 上海 MOSA4616 MOSA4616 撥201 穿透交換機直達201分機 交換機 交換機 AA AA 交換機需設定當有人撥2時抓取連接MOSA端口並續撥2 100 101 199 200 201 299

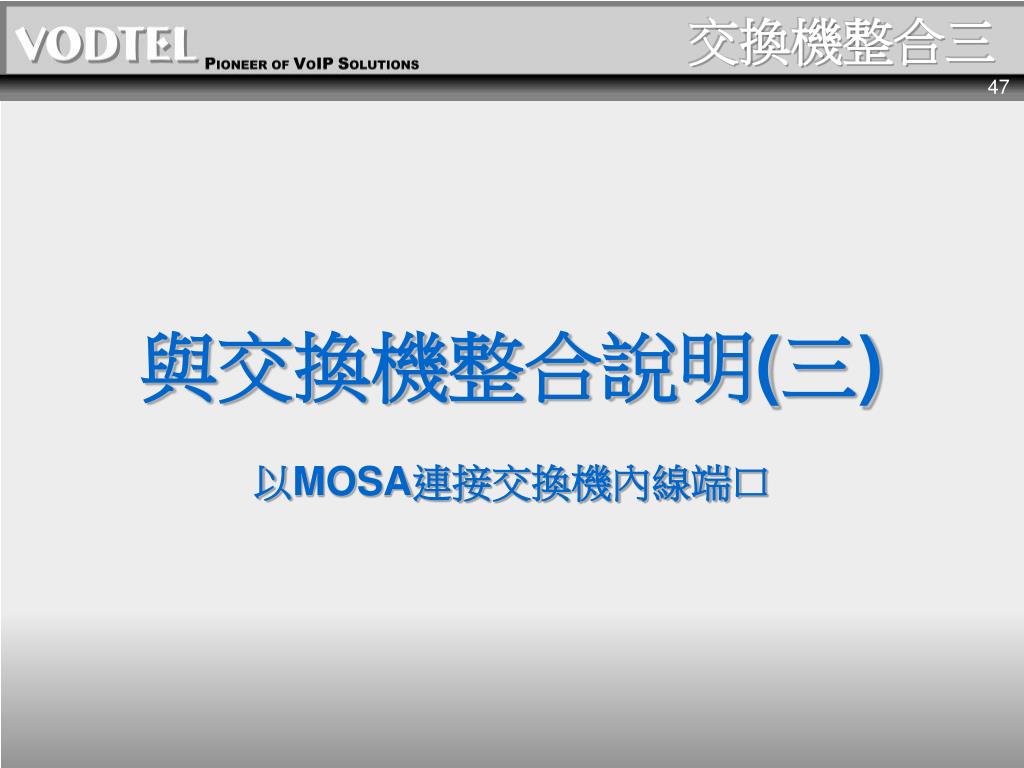

  47. 交換機整合三 與交換機整合說明(三) 以MOSA連接交換機內線端口

  48. 內整合 - 分機互撥 IP 網絡 0920831122 CHT 電信 台北 ezfone 上海 MOSA4616 MOSA4616 交換機 交換機 AA AA 穿透交換機直達200分機 交換機需設定當有人撥2時抓取連接MOSA端口並續撥2 100 101 200 201 299 撥200

  49. 內整合 - 台北分機使用上海外線撥打電話 IP 網絡 51182507 CHT 電信 台北 ezfone 上海 MOSA4616 MOSA4616 交換機 交換機 自動從上海市話撥出 AA AA 交換機需設定當有人撥0時抓取連接MOSA端口並續撥0 100 101 200 201 299 撥002862151182507

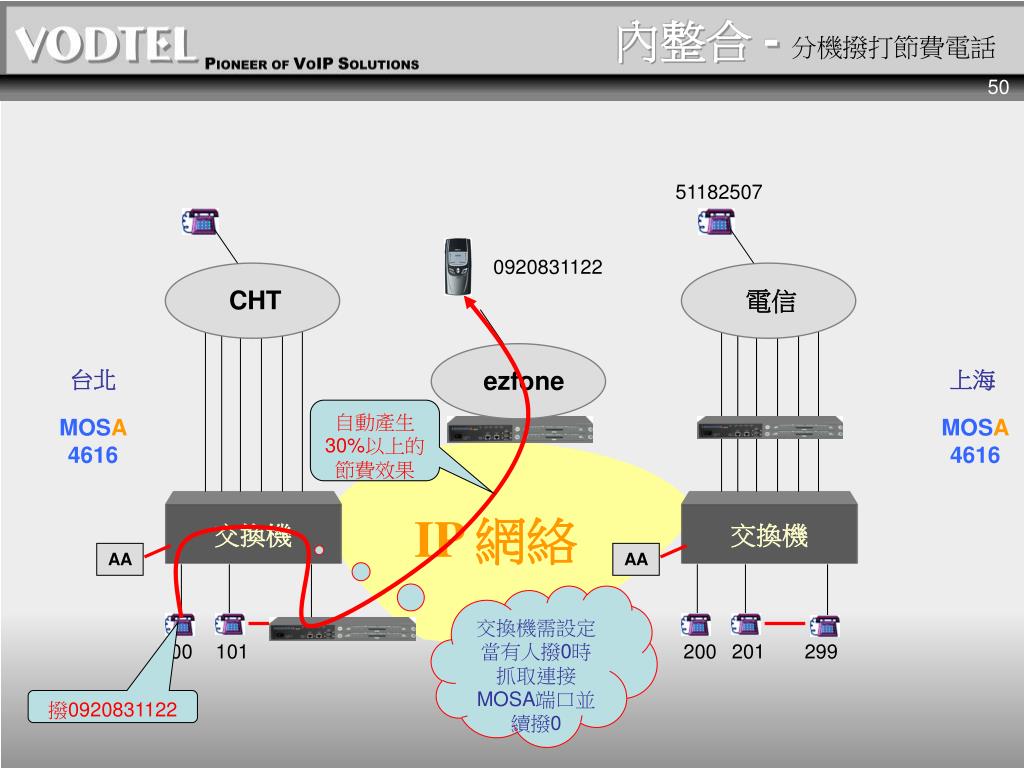

  50. 內整合 - 分機撥打節費電話 IP 網絡 51182507 0920831122 CHT 電信 台北 ezfone 上海 自動產生30%以上的節費效果 MOSA4616 MOSA4616 交換機 交換機 AA AA 交換機需設定當有人撥0時抓取連接MOSA端口並續撥0 100 101 200 201 299 撥0920831122
