  1. Generation Of Electricity Kelompok 10 : • ArifBudiman (0906 602 433) • JunediRamdoner (0806 365 980) • Muh. LuqmanAdha (0806 366 144) • SautParulian (0806 366 352) UNIVERSITAS INDONESIA FAKULTAS TEKNIK ELEKTRO PROGRAM EKSTENSI 2010

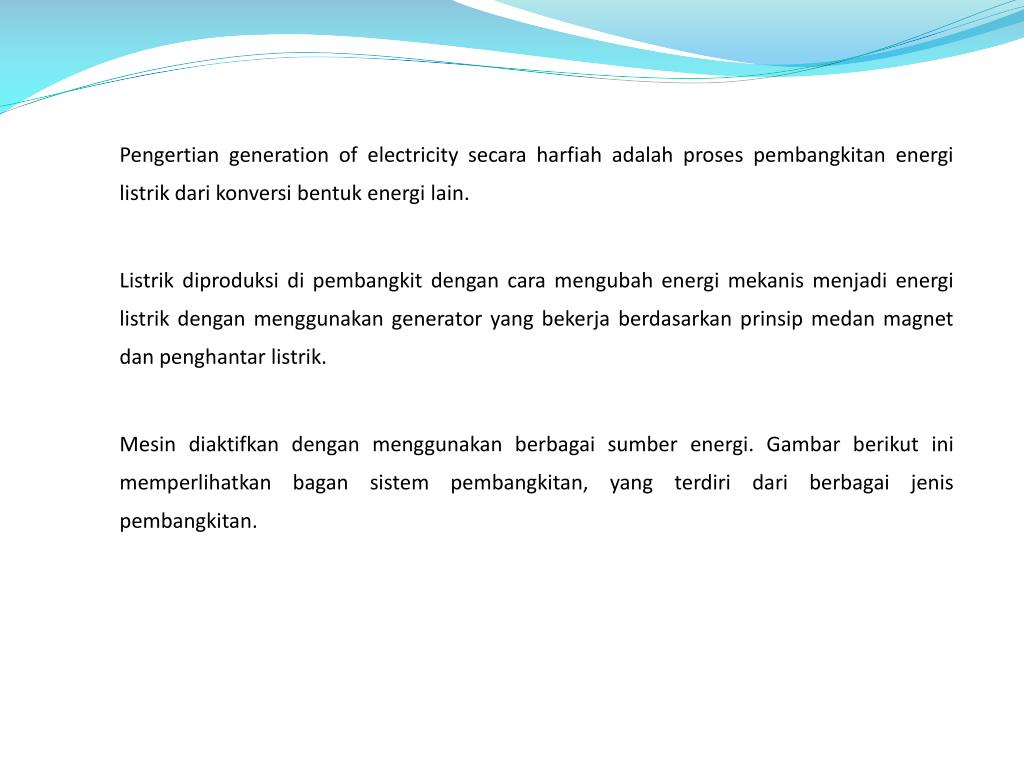

  2. Pengertian generation of electricity secara harfiah adalah proses pembangkitan energi listrik dari konversi bentuk energi lain. Listrik diproduksi di pembangkit dengan cara mengubah energi mekanis menjadi energi listrik dengan menggunakan generator yang bekerja berdasarkan prinsip medan magnet dan penghantar listrik. Mesin diaktifkan dengan menggunakan berbagai sumber energi. Gambar berikut ini memperlihatkan bagan sistem pembangkitan, yang terdiri dari berbagai jenis pembangkitan.

  3. SOLAR

  4. PembangkitListrik Non renewable • PembangkitListrikTenaga Diesel (PLTD) • PembangkitListrikTenagaUap – Batubara (PLTU) • PembangkitListrikTenaga Gas (PLTG) • PembangkitListrikTenagaNuklir (PLTN) • PembangkitListrik Renewable • PembangkitListrikTenagaPanasBumi (PLTPB) • PembangkitListrikTenaga Air (PLTA) • PembangkitListrikTenagaBayu(PLTB) • PembangkitListrikTenaga Surya (PLTS) • PembangkitListrikTenagaOmbak/ArusLaut Jenispembangkitlistrikdapatdibedakanmenjadibermacam-macamtergantungcarapandangkita. Padamakalahinikamiakanmembaginyamenjadikemampuanpenggerakmula (prime mover) untukdiperbaharuikembali (renewable source) seb agaiberikut :

  5. PembangkitListrikTenaga Diesel • Mesin diesel bekerjaberdasarkansiklus diesel. Mulanyaudaradikompresikedalam piston, yang kemudiandiinjeksidenganbahanbakarkedalamtempat yang sama. Kemudianpadatekanantertentucampuranbahanbakardanudaraakanterbakardengansendirinya. Prosespembakaransepertiinipadakenyataannyaterkadangtidakmenghasilkanpembakaran yang sempurna. Hal inilah yang menyebabkanefisiensipembangkitjenisinirendah, lebihkecildari 50 %. Namunapabiladibandingkandenganmesinbensin (otto), mesin diesel padakapasitasdaya yang besarmasihmemilikiefisiensi yang lebihtinggi, halinidikarenakanrasiokompresipadamesin diesel jauhlebihbesardaripadamesinbensin. • Keuntunganutamapenggunaanpembangkitlistrikberbahanbakarminyakatauseringdisebutdengan PLTD adalahdapatberoperasisepanjangwaktuselamamasihtersediannyabahanbakar. Kehandalanpembangkitinitinggikarenadalamoperasinyatidakbergantungpadaalamsepertihalnya PLTA

  6. PembangkitListrikTenagaUap • Secarasederhanabagaimanasiklus PLTU itubisadilihatketikaprosesmemasak air. • Mula-mula air ditampungdalamtempatmemasakdankemudiandiberipanasdarisumbuapi yang menyaladibawahnya. • Akibatpembakaranmenimbulkan air terusmengalamikenaikansuhusampaipadabatastitikdidihnya. • Karenapembakaranterusberlanjutmaka air yang dimasakmelampauititikdidihnyasampaitimbuluappanas. Uapinilah yang digunakanuntukmemutarturbindan generator yang nantinyaakanmenghasilkanenergilistrik.

  7. PembangkitListrikTenagaUap (cont’d)

  8. PembangkitListrikTenaga Gas • PusatListrikTenaga Gas membutuhkanudara yang baik, bersihdandalamjumlah yang takterhingga. Prosespembangkitanlistriktenaga gas adalahsebagaiberikut:

  9. PembangkitListrikTenagaNuklir • Reaktordayadirancanguntukmemproduksi energy listrikmelalui PLTN. Reaktordayahanyamemanfaatkan energy panas yang timbuldarireaksifisi, sedangkankelebihan neutron dalamreaktorakandibuangataudiserangmenggunakanbatangkendali. Karenamemanfaatkanpanashasil energy fisi, maka reactor dirancangberdaya thermal tinggidariorderatusanhinggaribuan MW.

  10. PembangkitListrikTenagaNuklir (cont’d)

  11. Renewable Energy • Apakah Renewable Energy ? Renewable energy adalahSumber Energy yang tidakhabisdipakai / digunakan. • MengapaDemikian ? KarenakategoriSumberEnergitersebutmemilikisiklusproses yang membuatnyadapatdiproduksikembaliataudidaurulang.

  12. Jenis – Jenis Renewable Energy • Hydroelectric Power (PLTA) • Geothermal Energy (PLTPB) • Wind Power • Tidal wave Power • Solar Cell Power

  13. Hydroelectric Power (PLTA) • PembangkitListrikmenggunakantenaga air • Umumnyadibuatbendunganuntukmendapatkanenergikinetik yang besaruntukmenggerakkanturbin • Pertama kali digunakansekitarawalabad ke-18

  14. Komponenutama PLTA • Reservoir • Penstock • Turbin • Generator • Step up trafomenujuTransmisiListrik

  15. Proseskerja PLTA • Air ditampungdi reservoir (bendungan) • Air bertekanantersebutmengalirmelalui penstock (pipa air) menujuturbin • Turbinberputardanmemutar generator • Medan fluksi yang dibangkitkanmengeluarkanListrik. • Listrikditransmisikankepadakonsumen.

  16. PerhitunganEnergipada PLTA • POWER (kW) = Head (meter) x Flow (m3/detik) x Grafitasi(9,81) x Efisiensi (0,6) • Dimana Head = Net Head = (Gross Head – Losses)

  17. Geothermal Energy (PLTPB) • PembangkitListrikmenggunakanPanasBumi • Tekananuappanas yang digunakanuntukmenghasilkanEnergiListrik • Mulaidigunakanpadatahun 1904 diLarderello, • Di Indonesia PLTPB mencapai 337 megawatts untuk area GunungSalakdanDarajat.

  18. Komponenutama PLTPB • Production Well • Steam Pressure tank • Turbindan Generator • Injection Well

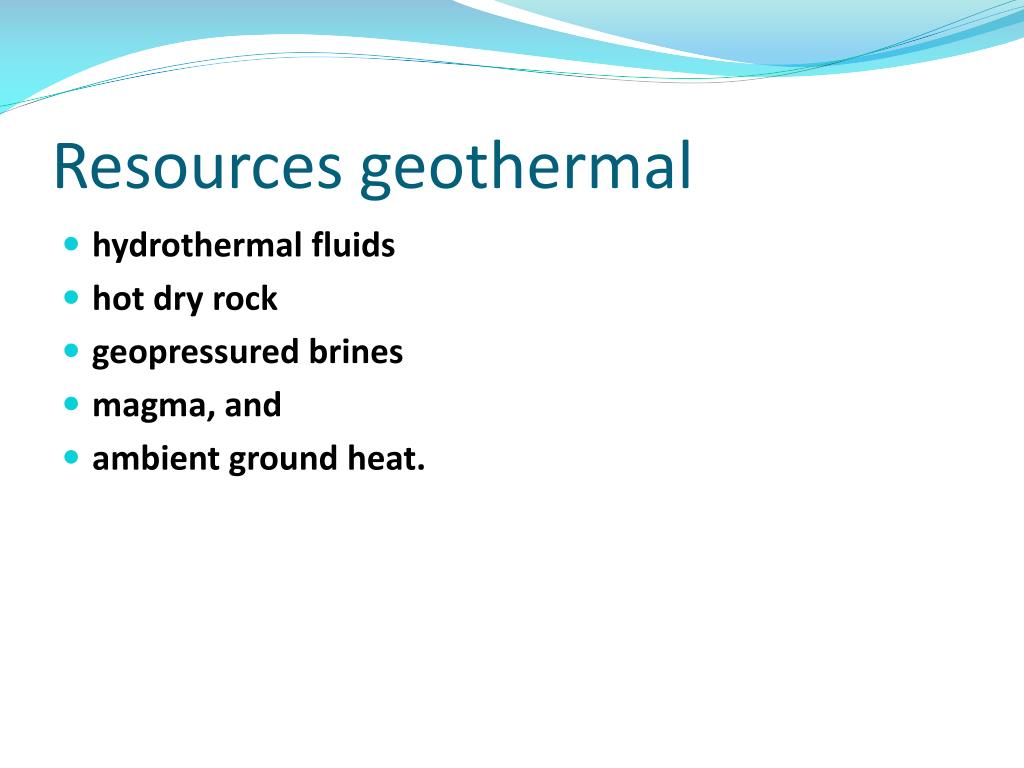

  19. Resources geothermal • hydrothermal fluids • hot dry rock • geopressured brines • magma, and • ambient ground heat.

  20. ProsesKerja PLTPB • Air panasbertekanandipompadari Production Well • Laluuapbertekanandengan Air Panasdipisah • Air panasditampung agar menghasilkanUap • UappanasbertekanandisalurkankeTurbin. • Turbinmenggerakkan Generator.

  21. Wind Power (PLTB) • Anginadalahsalahsatubentukenergi yang tersediadialam, PembangkitListrikTenagaBayumengkonversikanenergianginmenjadienergilistrikdenganmenggunakanturbinanginataukincirangin. Cara kerjanyacukupsederhana, energiangin yang memutarturbinangin, diteruskanuntukmemutar rotor pada generator dibagianbelakangturbinangin, sehinggaakanmenghasilkanenergilistrik. EnergiListrikinibiasanyaakandisimpankedalambateraisebelumdapatdimanfaatkan. Secarasederhanasketsakinciranginadalahsebagaiberikut :

  22. Ocean Wave • Pembangkitlistrikmenggunakantenagaaruslaut. • Dapatberupakincir, atauseperti giant snake.

  23. ProsesKerja • Aruslaut yang memilikidayabesarmenggerakkankincir • Kincirtersebutbiasadi join dengan Gear box untukmendapatkankecepatantinggi • Putaran yang cepatmenggerakkan Generator • Dan generator menghasilkanListrik

  24. Solar Cell • PembangkitdenganmenggunakanEnergicahayamatahari • Bahan yang digunakanadalahPhotovoltaicCell • JikasebuahPV seluas1 m2memilikiefisiensi 10 % makamampumemberikantenagalistriksebesar 100 Watt.

  25. Cara Kerja • KetikasilikontersinariolehmatahariprosespelepasanelektrondalamsilikontersebutterjadisehinggaterbangkitlahenergilistrikDC • KemudiandisalurkanmelaluipenghantaruntukdigunakanolehperalatanlistrikDC • Bateraidiperlukanuntukmenyimpanlistrik DC sebelumkemudiandigunakanataudikonversimenjadilistrik AC. • Inverter digunakanuntukmengubahlistrik DC manjadi AC, dalambeberapakasusbahkanpenggunaan

  26. TerimaKasih Kelompok 10 Generation of Electricity

  27. Daftarpustaka • http://www.inforse.org • www.konversi.wordpress.com • www.pelamiswave.com • www.marineturbines.com • www.wikipedia.id • www.dunialistrik.blogspot.com • www.elektroindonesia.org • http://www.alpensteel.com/article/51-113-energi-lain-lain/2110-pembangkit-listrik-101.html • Untuk link Video darihttp://youtube.com
