4.4 定时/计数器

4.4 定时/计数器. 一、定时/计数器结构及工作原理. 89 C51 片内有两个16位可 编程定时/计数器 T0、T1. 定时： 对片内振荡器的 f0/12（ 机器周期）进行计数。 定时时间=（2 n － 初值）×机器 周期. 计数： 计 T0/T1 端下降沿 。检测一个1至0的跳变需要两个机器周期，故最高计数频率为振荡频率的1/24。同时，高电平至少保持 一个完整的机器周期。. 特点： 定时或计数时，都不占用 CPU 时间。除非定时/计数器溢出，才可能中断 CPU 的当前操作。.

deo
Download Presentation

4.4 定时/计数器

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

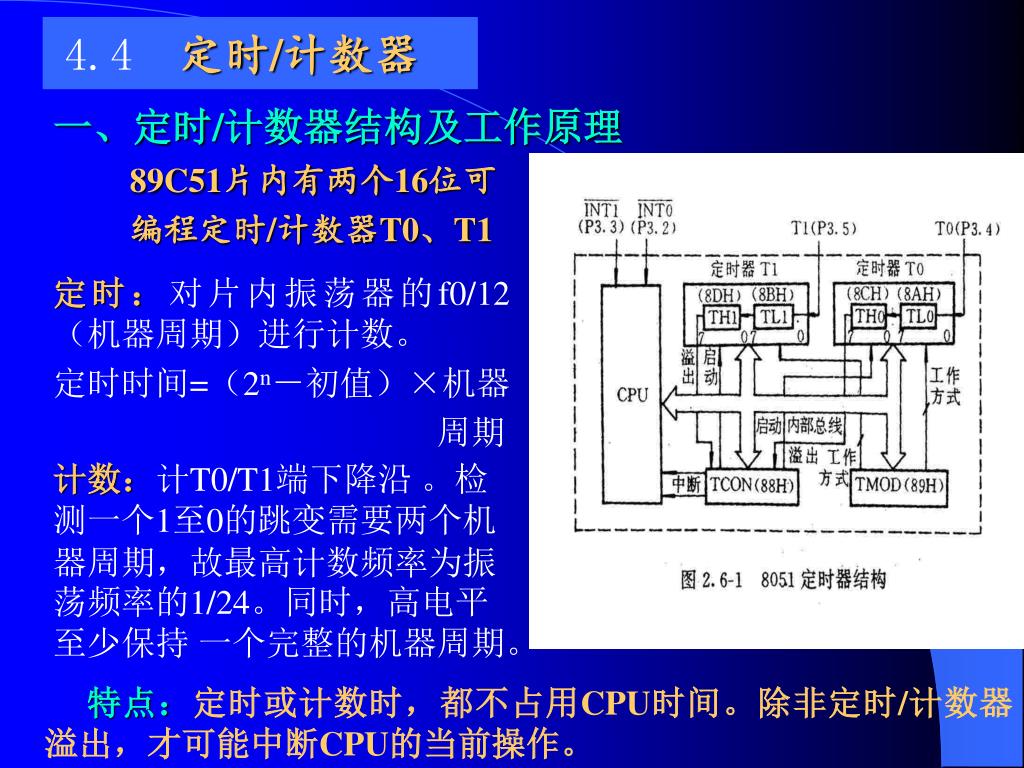

  1. 4.4 定时/计数器 一、定时/计数器结构及工作原理 89C51片内有两个16位可 编程定时/计数器T0、T1 定时：对片内振荡器的f0/12（机器周期）进行计数。 定时时间=（2n－初值）×机器 周期 计数：计T0/T1端下降沿 。检测一个1至0的跳变需要两个机器周期，故最高计数频率为振荡频率的1/24。同时，高电平至少保持 一个完整的机器周期。 特点：定时或计数时，都不占用CPU时间。除非定时/计数器溢出，才可能中断CPU的当前操作。

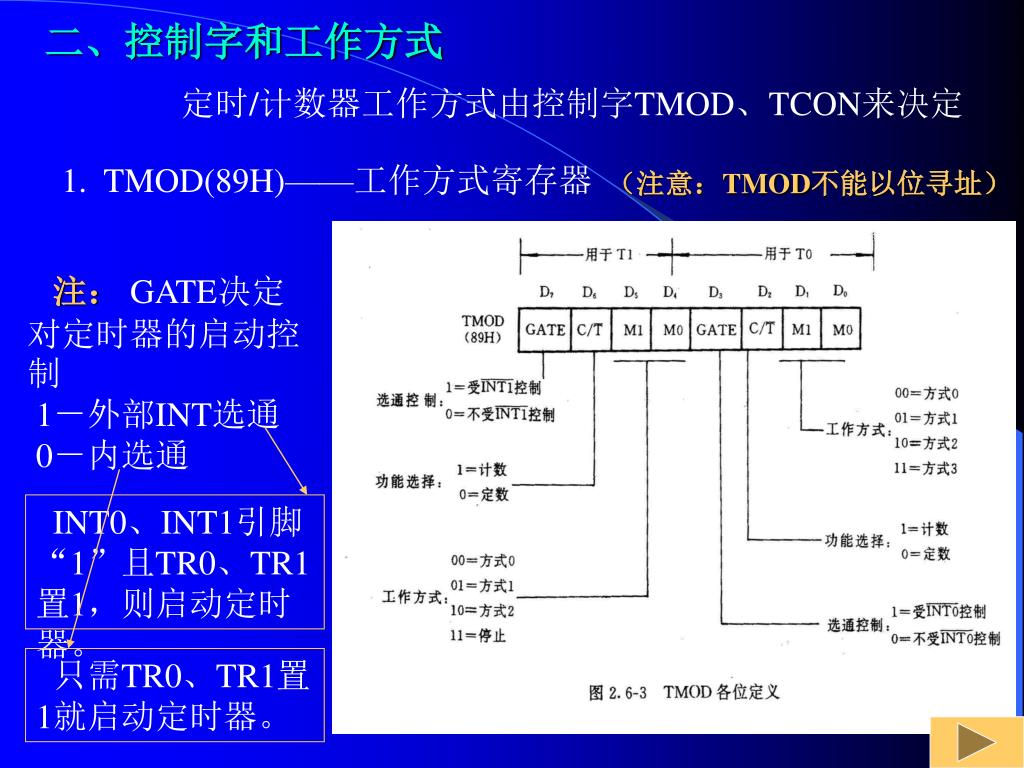

  2. 注：GATE决定对定时器的启动控制 1－外部INT选通 0－内选通 INT0、INT1引脚“1”且TR0、TR1置1，则启动定时器。 只需TR0、TR1置1就启动定时器。 二、控制字和工作方式 定时/计数器工作方式由控制字TMOD、TCON来决定 1. TMOD(89H)——工作方式寄存器 （注意：TMOD不能以位寻址）

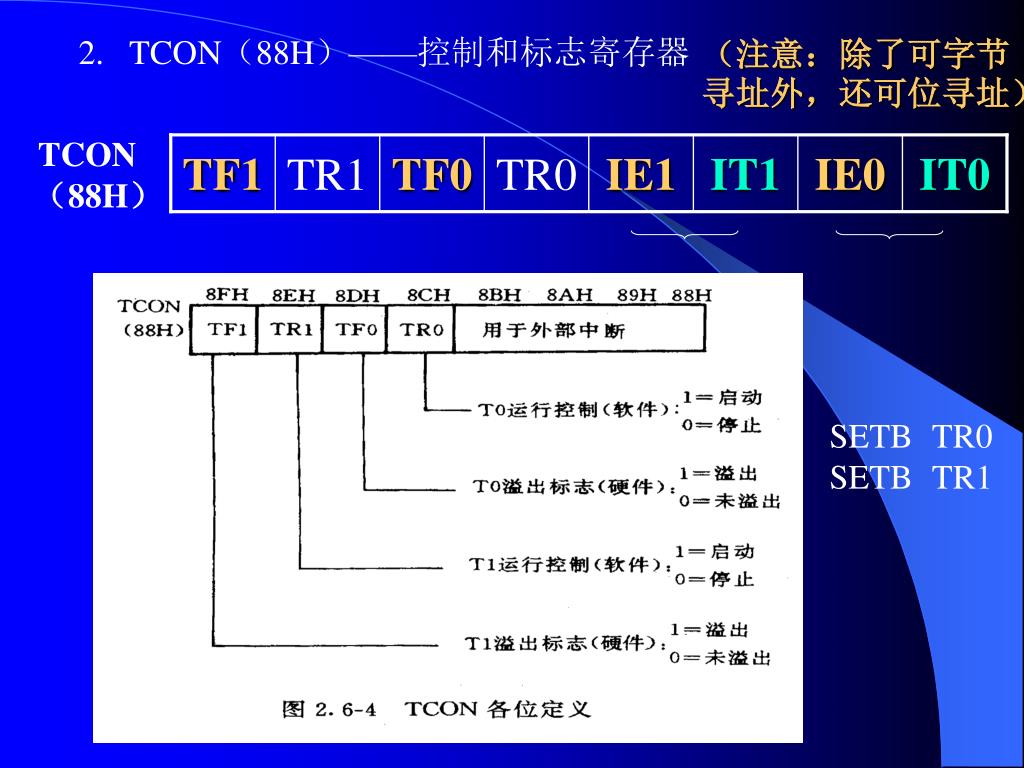

  3. TCON（88H） TF1 TR1 TF0 TR0 IE1 IT1 IE0 IT0 2. TCON（88H）——控制和标志寄存器 （注意：除了可字节寻址外，还可位寻址） SETB TR0 SETB TR1

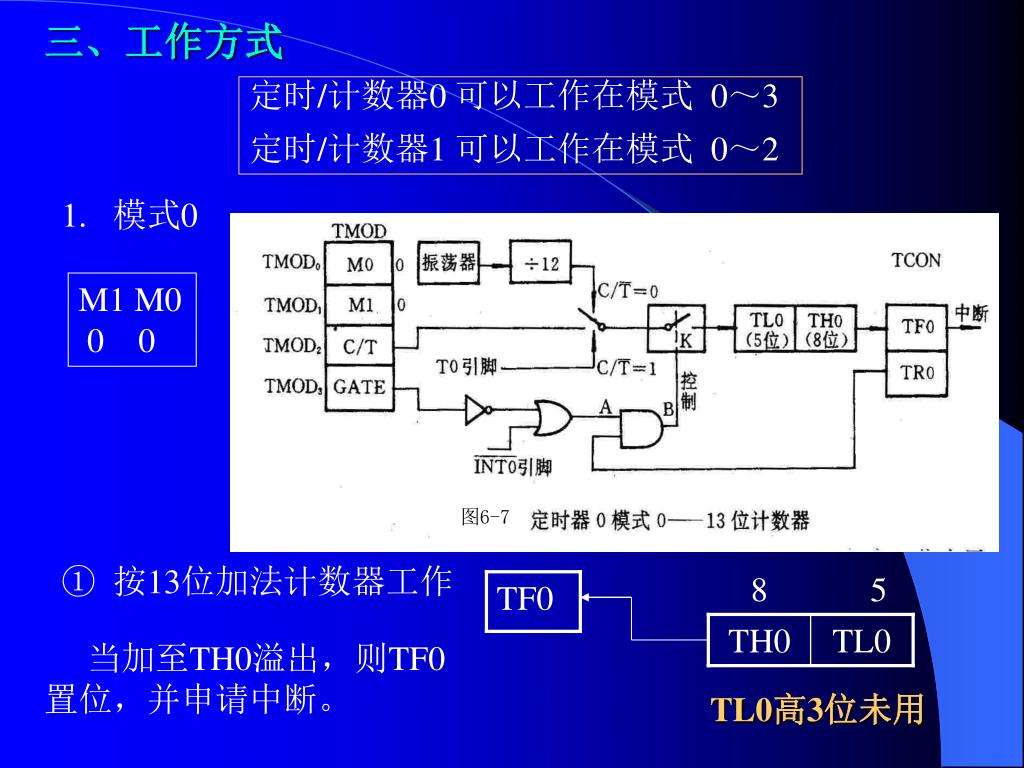

  4. 图6-7 ① 按13位加法计数器工作 8 5 TF0 TH0 TL0 当加至TH0溢出，则TF0置位，并申请中断。 TL0高3位未用 三、工作方式 定时/计数器0 可以工作在模式 0～3 定时/计数器1 可以工作在模式 0～2 1. 模式0 M1 M0 0 0

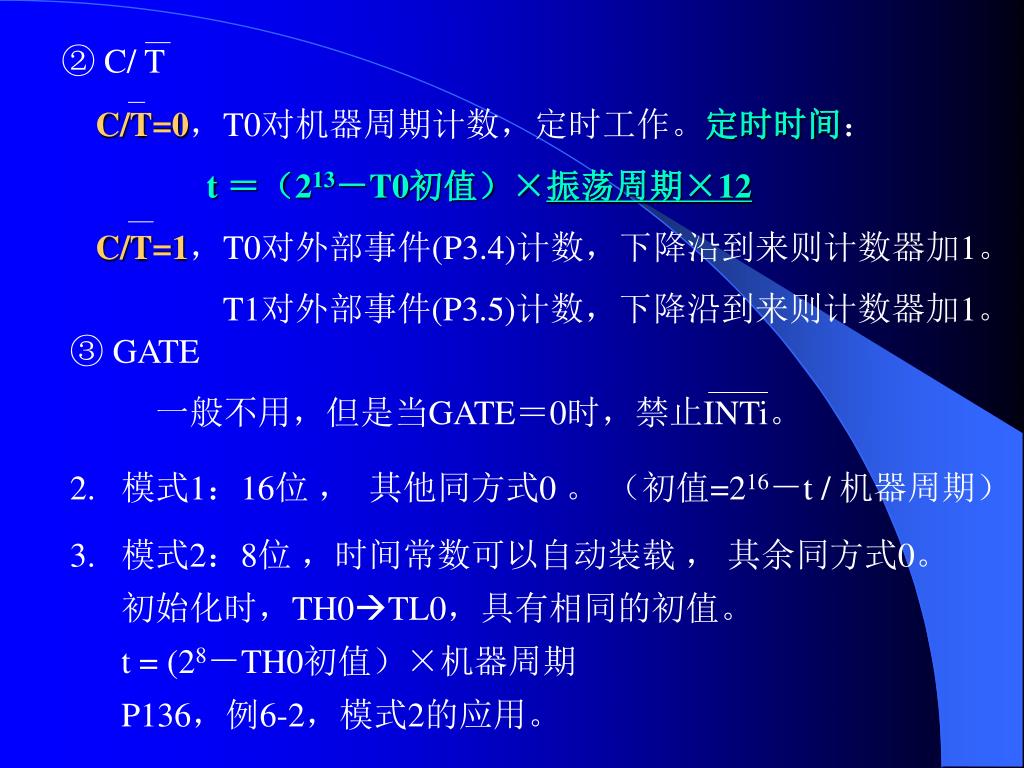

  5. ② C/ T C/T=0，T0对机器周期计数，定时工作。定时时间： t ＝（213－T0初值）×振荡周期×12 C/T=1，T0对外部事件(P3.4)计数，下降沿到来则计数器加1。 T1对外部事件(P3.5)计数，下降沿到来则计数器加1。 ③ GATE 一般不用，但是当GATE＝0时，禁止INTi。 2. 模式1：16位 ， 其他同方式0 。 （初值=216－t / 机器周期） 3. 模式2：8位 ，时间常数可以自动装载 ， 其余同方式0。 初始化时，TH0TL0，具有相同的初值。 t = (28－TH0初值）×机器周期 P136，例6-2，模式2的应用。

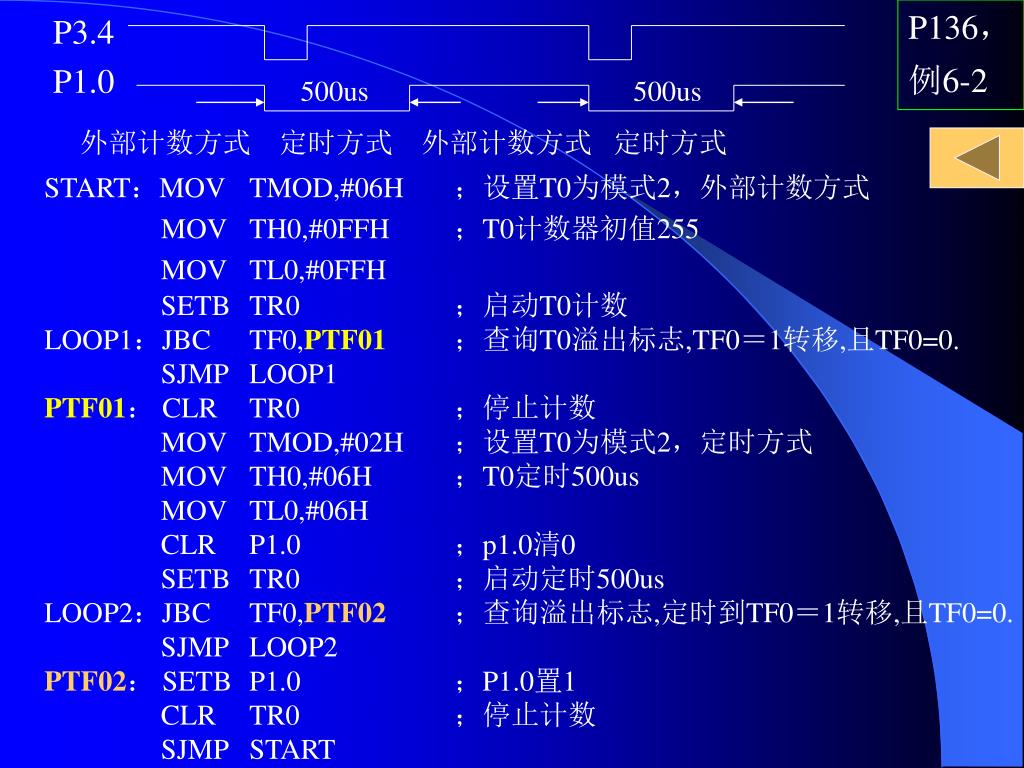

  6. P136， 例6-2 P3.4 P1.0 500us 500us 外部计数方式 定时方式 外部计数方式 定时方式 START：MOV TMOD,#06H ；设置T0为模式2，外部计数方式 MOV TH0,#0FFH ；T0计数器初值255 MOV TL0,#0FFH SETB TR0 ；启动T0计数 LOOP1：JBC TF0,PTF01 ；查询T0溢出标志,TF0＝1转移,且TF0=0. SJMP LOOP1 PTF01： CLR TR0 ；停止计数 MOV TMOD,#02H ；设置T0为模式2，定时方式 MOV TH0,#06H ；T0定时500us MOV TL0,#06H CLR P1.0 ；p1.0清0 SETB TR0 ；启动定时500us LOOP2：JBC TF0,PTF02 ；查询溢出标志,定时到TF0＝1转移,且TF0=0. SJMP LOOP2 PTF02： SETB P1.0 ；P1.0置1 CLR TR0 ；停止计数 SJMP START

  7. ① TL0除仅用8位Reg外，其余同模式0、 1。可工作在定时或计数方式。 这时，TL0用原来T0的各控制位、引脚和中断源：C/T, GATE, TR0, TF0和T0(P3.4)、INT0(P3.2)。 • 模式3：仅对定时/计数器0有效 T0TH0+TL0 • 对定时/计数器1，停止计数。 将定时/计数器0分成两个独立的8位计数器TH0、TL0。 ② TH0占用T1的控制位TR1和中断标志位TF1，仅能工作在定时方式，其启动和关闭仅受TR1的控制。 ③定时/计数器1不能工作在方式3，若要其工作在方式3，就会立即停止计数，即保持住原有的计数值。

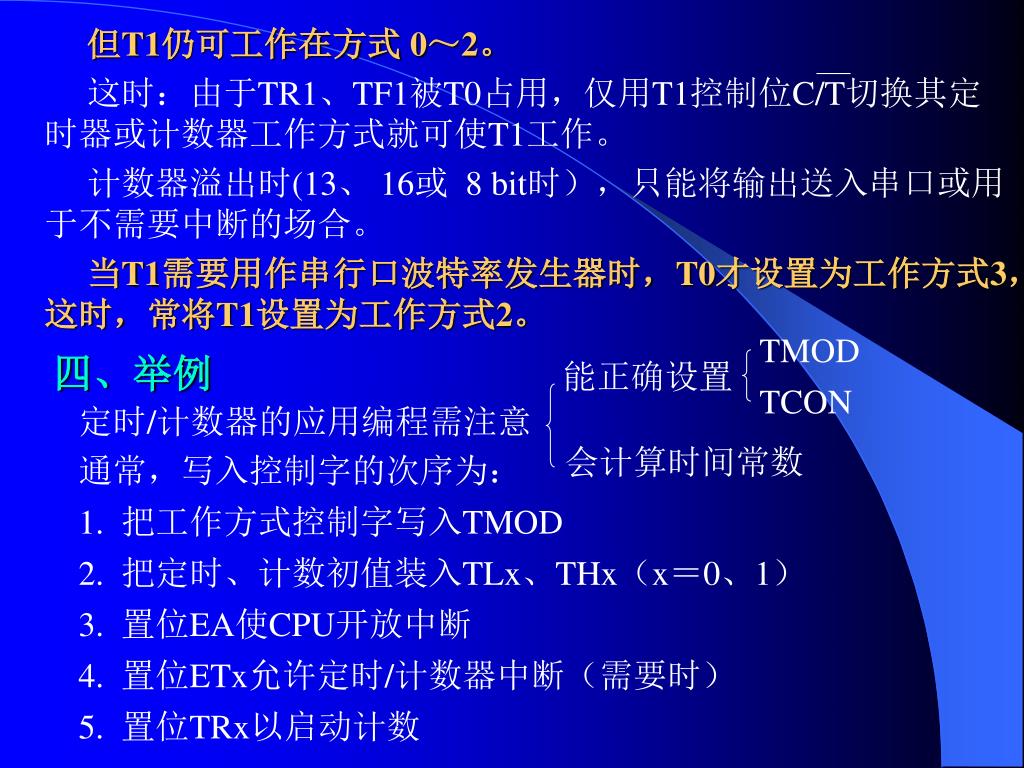

  8. 但T1仍可工作在方式 0～2。 这时：由于TR1、TF1被T0占用，仅用T1控制位C/T切换其定时器或计数器工作方式就可使T1工作。 计数器溢出时(13、 16或 8 bit时），只能将输出送入串口或用于不需要中断的场合。 当T1需要用作串行口波特率发生器时，T0才设置为工作方式3，这时，常将T1设置为工作方式2。 TMOD 四、举例 能正确设置 TCON 定时/计数器的应用编程需注意 会计算时间常数 通常，写入控制字的次序为： 1. 把工作方式控制字写入TMOD 2. 把定时、计数初值装入TLx、THx（x＝0、1） 3. 置位EA使CPU开放中断 4. 置位ETx允许定时/计数器中断（需要时） 5. 置位TRx以启动计数

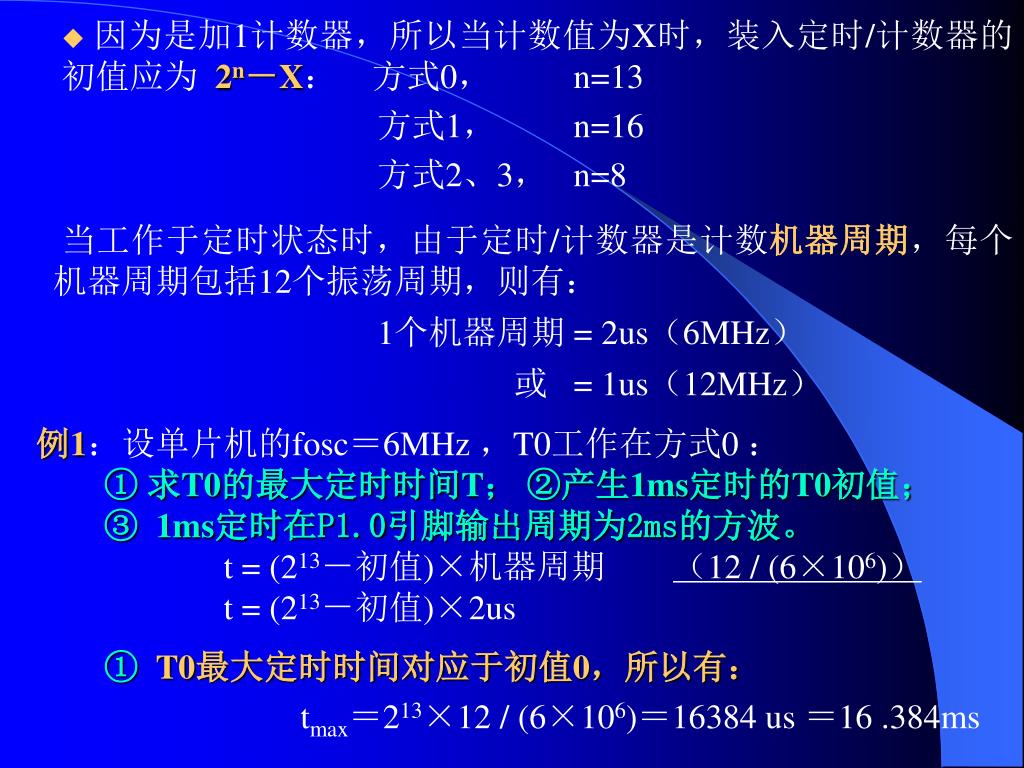

  9. 因为是加1计数器，所以当计数值为X时，装入定时/计数器的初值应为 2n－X： 方式0， n=13 • 方式1， n=16 • 方式2、3， n=8 当工作于定时状态时，由于定时/计数器是计数机器周期，每个机器周期包括12个振荡周期，则有： 1个机器周期 = 2us（6MHz） 或 = 1us（12MHz） 例1：设单片机的fosc＝6MHz ，T0工作在方式0 ： ① 求T0的最大定时时间T； ②产生1ms定时的T0初值； ③ 1ms定时在P1.0引脚输出周期为2ms的方波。 t = (213－初值)×机器周期 （12 / (6×106)） t = (213－初值)×2us ①T0最大定时时间对应于初值0，所以有： tmax＝213×12 / (6×106)＝16384 us ＝16 .384ms

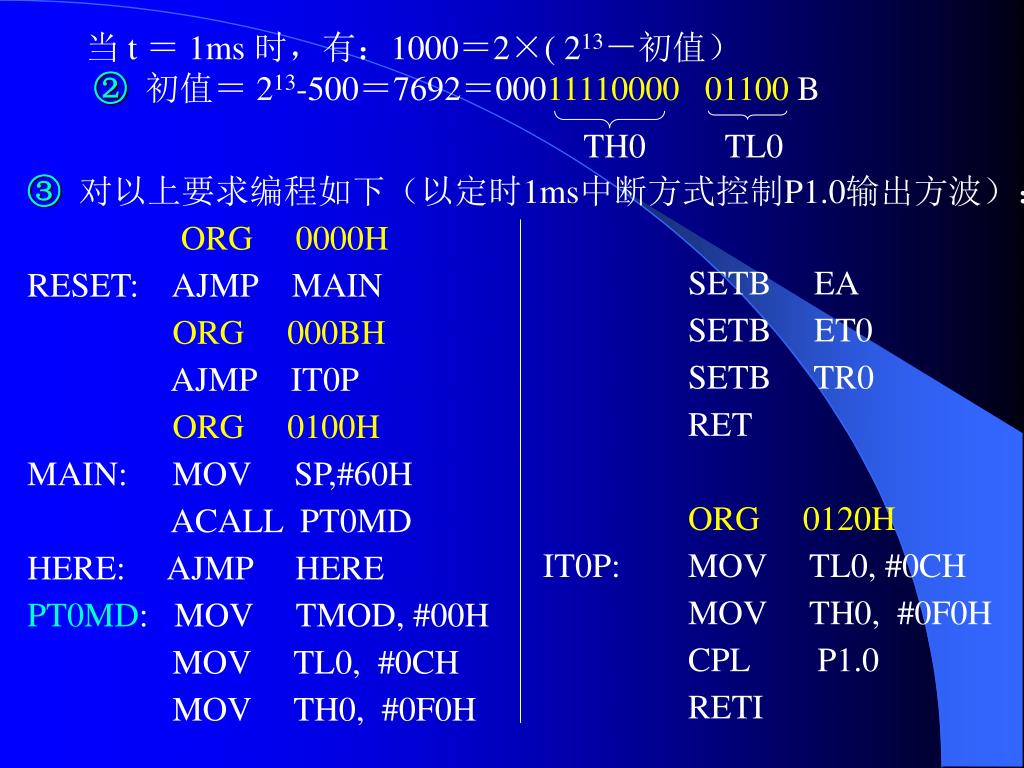

  10. 当 t ＝ 1ms 时，有：1000＝2×( 213－初值） ② 初值＝ 213-500＝7692＝0001111000001100B TH0 TL0 ③ 对以上要求编程如下（以定时1ms中断方式控制P1.0输出方波）： ORG 0000H RESET: AJMP MAIN ORG 000BH AJMP IT0P ORG 0100H MAIN: MOV SP,#60H ACALL PT0MD HERE: AJMP HERE PT0MD: MOV TMOD, #00H MOV TL0, #0CH MOV TH0, #0F0H SETB EA SETB ET0 SETB TR0 RET ORG 0120H IT0P: MOV TL0, #0CH MOV TH0, #0F0H CPL P1.0 RETI

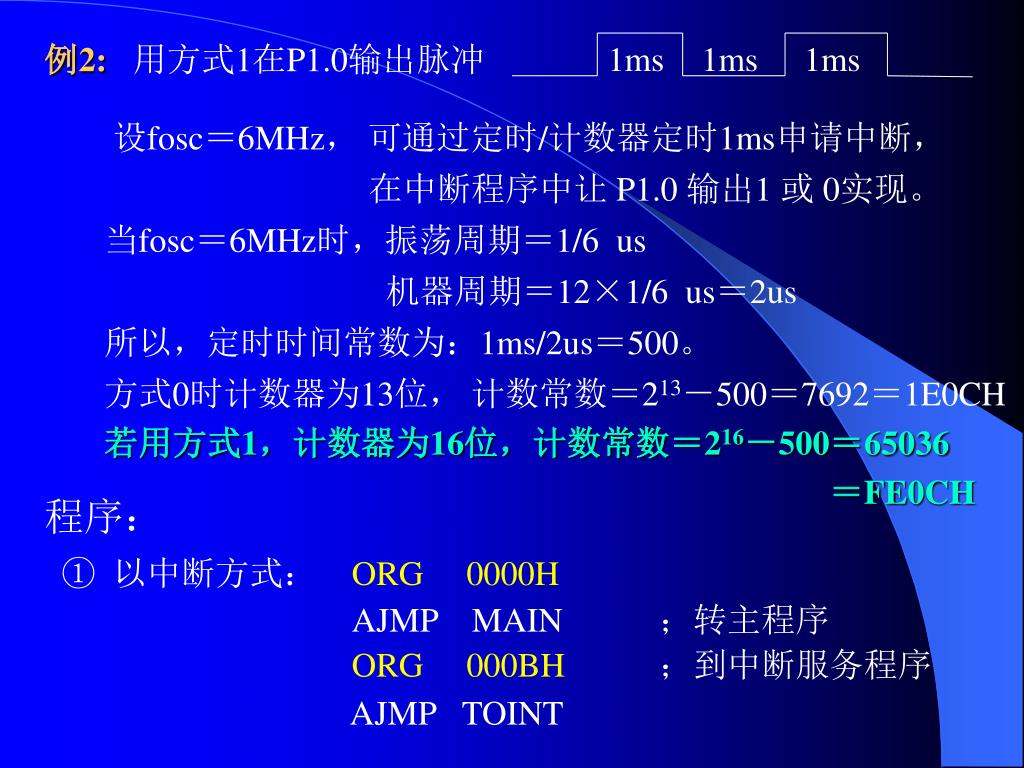

  11. 例2: 用方式1在P1.0输出脉冲 1ms 1ms 1ms 设fosc＝6MHz， 可通过定时/计数器定时1ms申请中断， 在中断程序中让 P1.0 输出1 或 0实现。 当fosc＝6MHz时，振荡周期＝1/6 us 机器周期＝12×1/6 us＝2us 所以，定时时间常数为：1ms/2us＝500。 方式0时计数器为13位， 计数常数＝213－500＝7692＝1E0CH 若用方式1，计数器为16位，计数常数＝216－500＝65036 ＝FE0CH 程序： ① 以中断方式： ORG 0000H AJMP MAIN ；转主程序 ORG 000BH ；到中断服务程序 AJMP TOINT

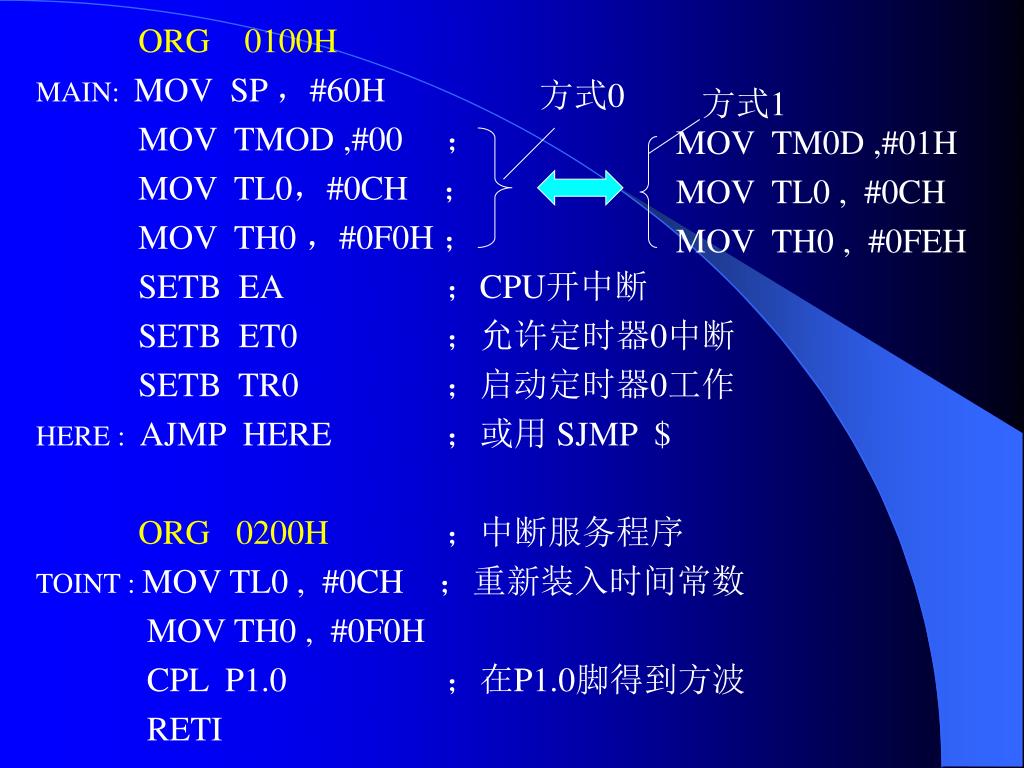

  12. ORG 0100H MAIN: MOV SP ，#60H MOV TMOD ,#00 ； MOV TL0，#0CH ； MOV TH0 ，#0F0H ； SETB EA ；CPU开中断 SETB ET0 ；允许定时器0中断 SETB TR0 ；启动定时器0工作 HERE : AJMP HERE ；或用 SJMP $ ORG 0200H ；中断服务程序 TOINT : MOV TL0 , #0CH ；重新装入时间常数 MOV TH0 , #0F0H CPL P1.0 ；在P1.0脚得到方波 RETI 方式0 方式1 MOV TM0D ,#01H MOV TL0 , #0CH MOV TH0 , #0FEH

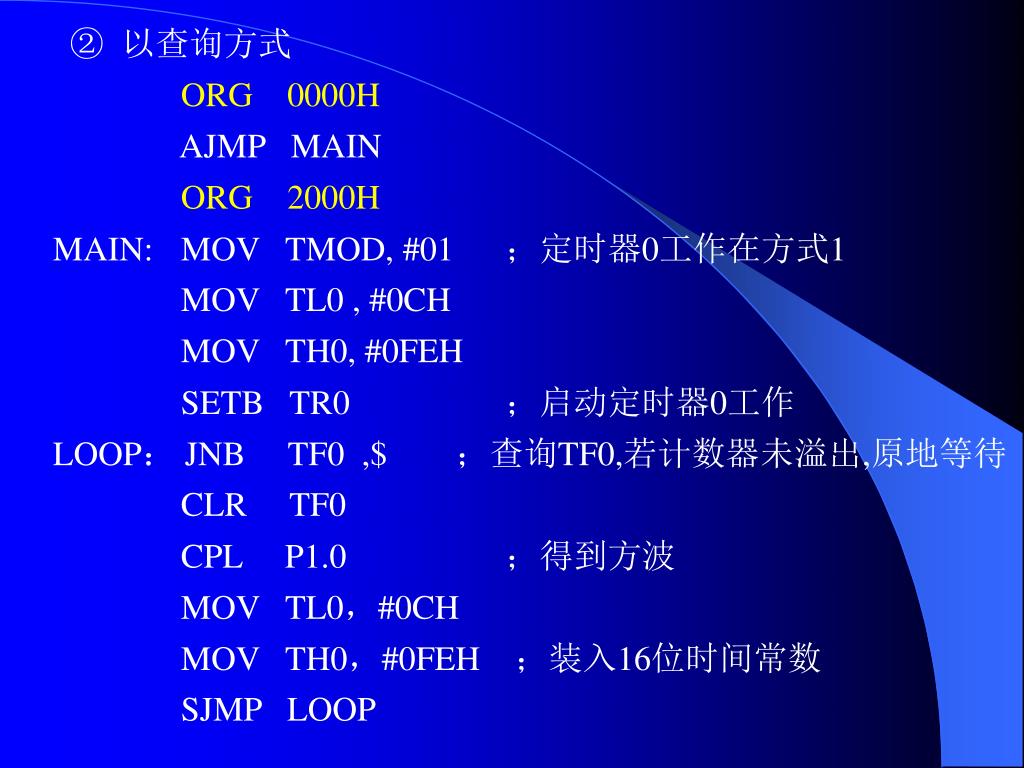

  13. ② 以查询方式 ORG 0000H AJMP MAIN ORG 2000H MAIN: MOV TMOD, #01 ；定时器0工作在方式1 MOV TL0 , #0CH MOV TH0, #0FEH SETB TR0 ；启动定时器0工作 LOOP： JNB TF0 ,$ ；查询TF0,若计数器未溢出,原地等待 CLR TF0 CPL P1.0 ；得到方波 MOV TL0，#0CH MOV TH0，#0FEH ；装入16位时间常数 SJMP LOOP

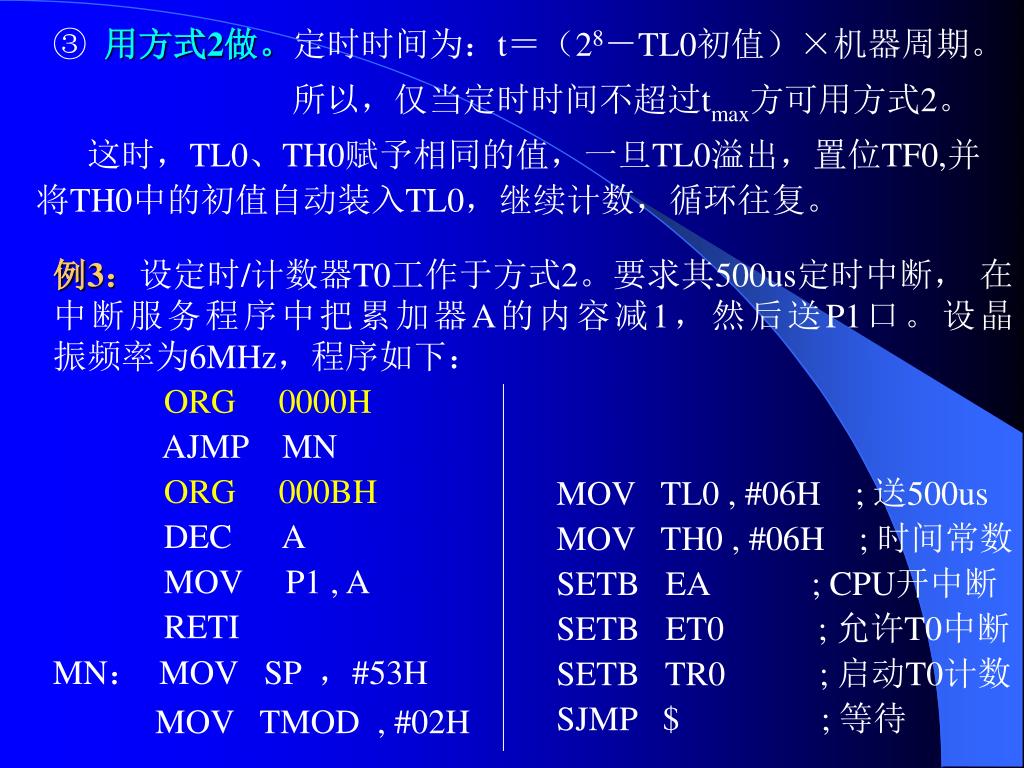

  14. 例3：设定时/计数器T0工作于方式2。要求其500us定时中断， 在中断服务程序中把累加器A的内容减1，然后送P1口。设晶 振频率为6MHz，程序如下： ORG 0000H AJMP MN ORG 000BH DEC A MOV P1 , A RETI MN： MOV SP ，#53H MOV TMOD , #02H MOV TL0 , #06H ; 送500us MOV TH0 , #06H ; 时间常数 SETB EA ; CPU开中断 SETB ET0 ; 允许T0中断 SETB TR0 ; 启动T0计数 SJMP $ ; 等待 ③ 用方式2做。定时时间为：t＝（28－TL0初值）×机器周期。 所以，仅当定时时间不超过tmax方可用方式2。 这时，TL0、TH0赋予相同的值，一旦TL0溢出，置位TF0,并将TH0中的初值自动装入TL0，继续计数，循环往复。

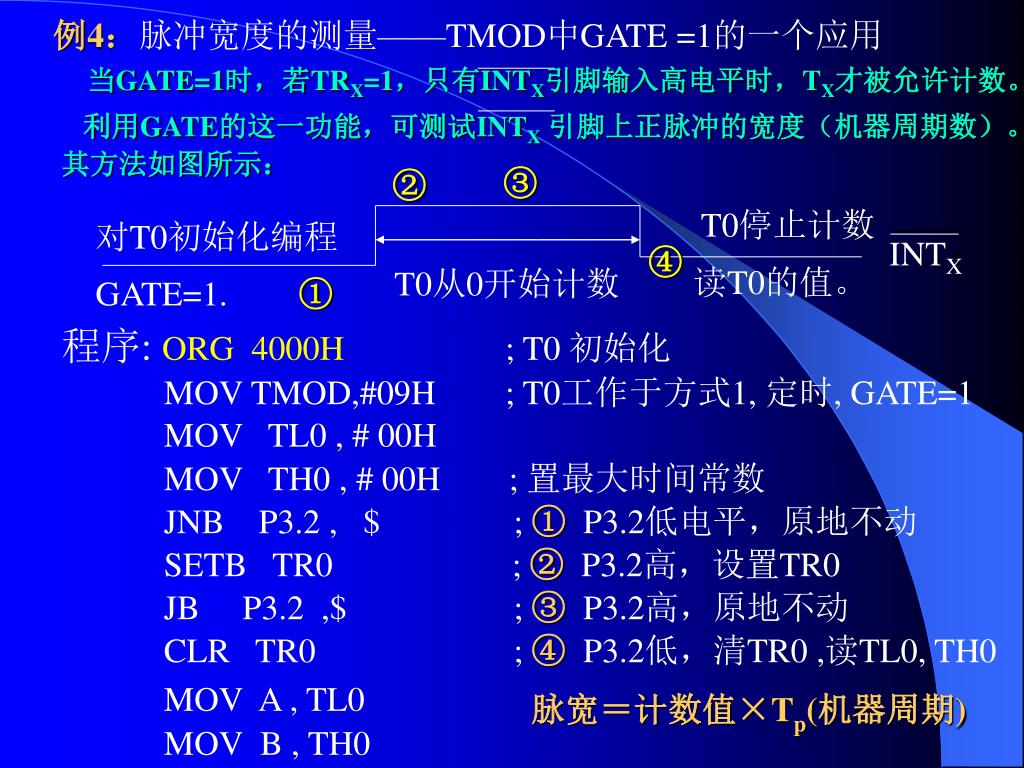

  15. 例4：脉冲宽度的测量——TMOD中GATE =1的一个应用 当GATE=1时，若TRX=1，只有INTX引脚输入高电平时，TX才被允许计数。 利用GATE的这一功能，可测试INTX引脚上正脉冲的宽度（机器周期数）。其方法如图所示： ③ ② T0停止计数 读T0的值。 对T0初始化编程 GATE=1. INTX ④ X T0从0开始计数 ① 程序: ORG 4000H ; T0 初始化 MOV TMOD,#09H ; T0工作于方式1, 定时, GATE=1 MOV TL0 , # 00H MOV TH0 , # 00H ; 置最大时间常数 JNB P3.2 , $ ; ①P3.2低电平，原地不动 SETB TR0 ; ②P3.2高，设置TR0 JB P3.2 ,$ ; ③P3.2高，原地不动 CLR TR0 ; ④P3.2低，清TR0 ,读TL0, TH0 MOV A , TL0 MOV B , TH0 脉宽＝计数值×Tp(机器周期)

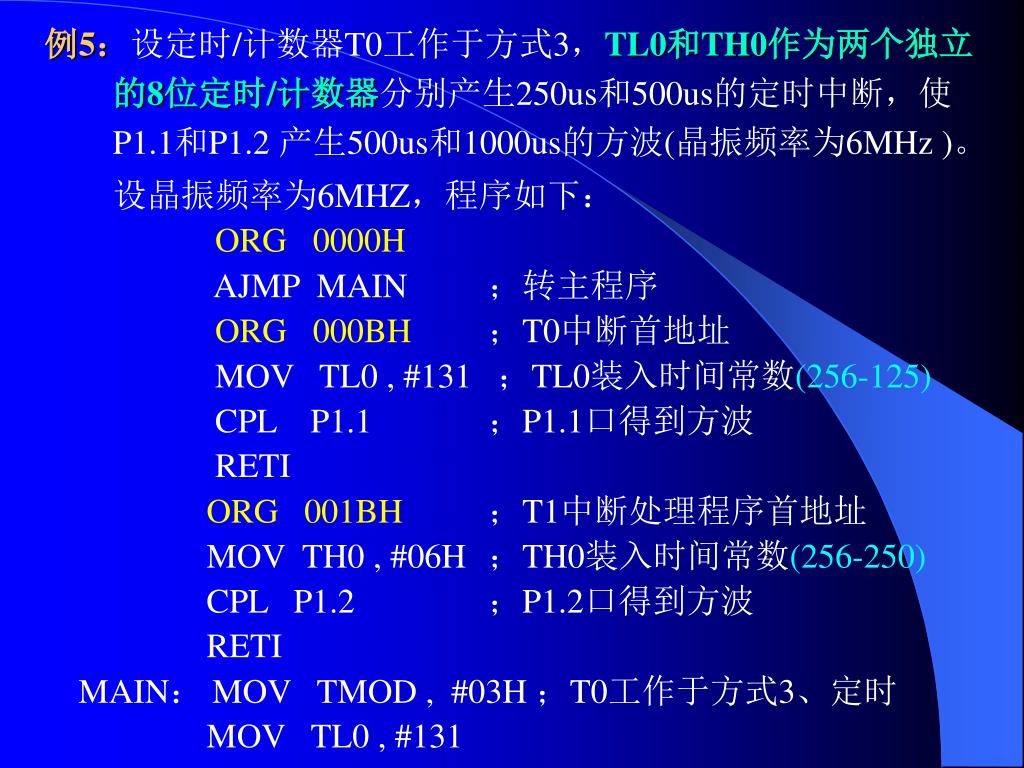

  16. 例5：设定时/计数器T0工作于方式3，TL0和TH0作为两个独立例5：设定时/计数器T0工作于方式3，TL0和TH0作为两个独立 的8位定时/计数器分别产生250us和500us的定时中断，使 P1.1和P1.2 产生500us和1000us的方波(晶振频率为6MHz )。 设晶振频率为6MHZ，程序如下： ORG 0000H AJMP MAIN ；转主程序 ORG 000BH ；T0中断首地址 MOV TL0 , #131 ；TL0装入时间常数(256-125) CPL P1.1 ；P1.1口得到方波 RETI ORG 001BH ；T1中断处理程序首地址 MOV TH0 , #06H ；TH0装入时间常数(256-250) CPL P1.2 ；P1.2口得到方波 RETI MAIN： MOV TMOD , #03H ；T0工作于方式3、定时 MOV TL0 , #131

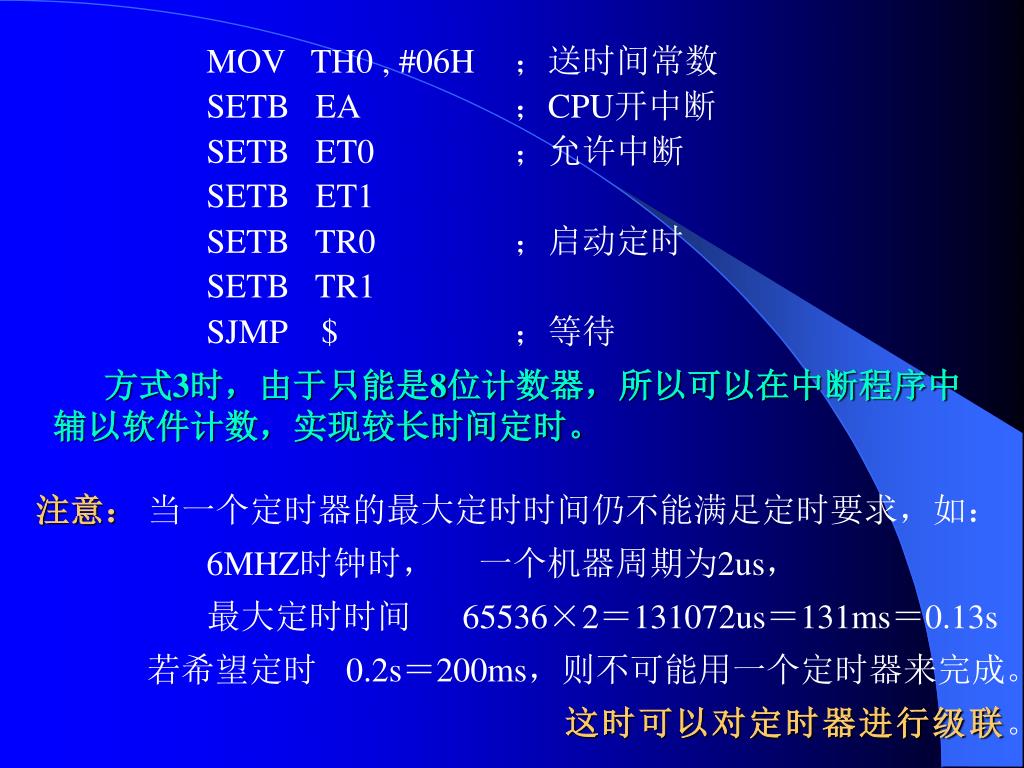

  17. MOV TH0 , #06H ；送时间常数 SETB EA ；CPU开中断 SETB ET0 ；允许中断 SETB ET1 SETB TR0 ；启动定时 SETB TR1 SJMP $ ；等待 方式3时，由于只能是8位计数器，所以可以在中断程序中辅以软件计数，实现较长时间定时。 注意： 当一个定时器的最大定时时间仍不能满足定时要求，如： 6MHZ时钟时， 一个机器周期为2us， 最大定时时间 65536×2＝131072us＝131ms＝0.13s 若希望定时 0.2s＝200ms，则不可能用一个定时器来完成。 这时可以对定时器进行级联。

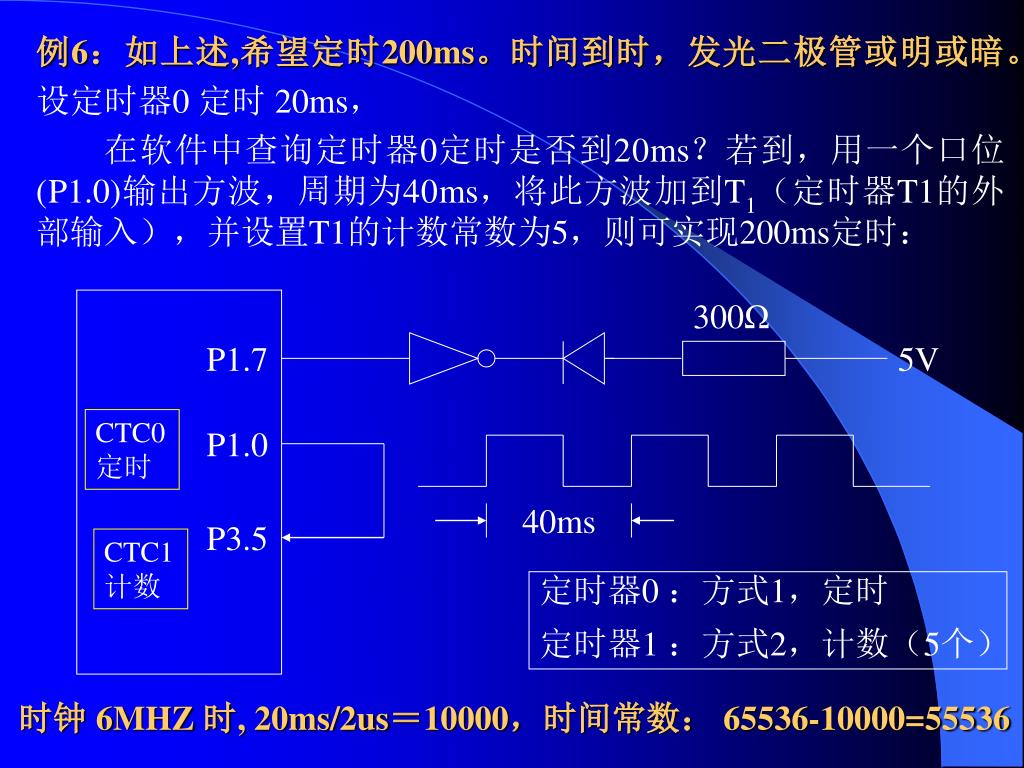

  18. 300Ω P1.7 5V CTC0定时 P1.0 40ms P3.5 CTC1计数 例6：如上述,希望定时200ms。时间到时，发光二极管或明或暗。 设定时器0 定时 20ms， 在软件中查询定时器0定时是否到20ms？若到，用一个口位(P1.0)输出方波，周期为40ms，将此方波加到T1（定时器T1的外部输入），并设置T1的计数常数为5，则可实现200ms定时： 定时器0 ：方式1，定时 定时器1 ：方式2，计数（5个） 时钟 6MHZ 时, 20ms/2us＝10000，时间常数： 65536-10000=55536

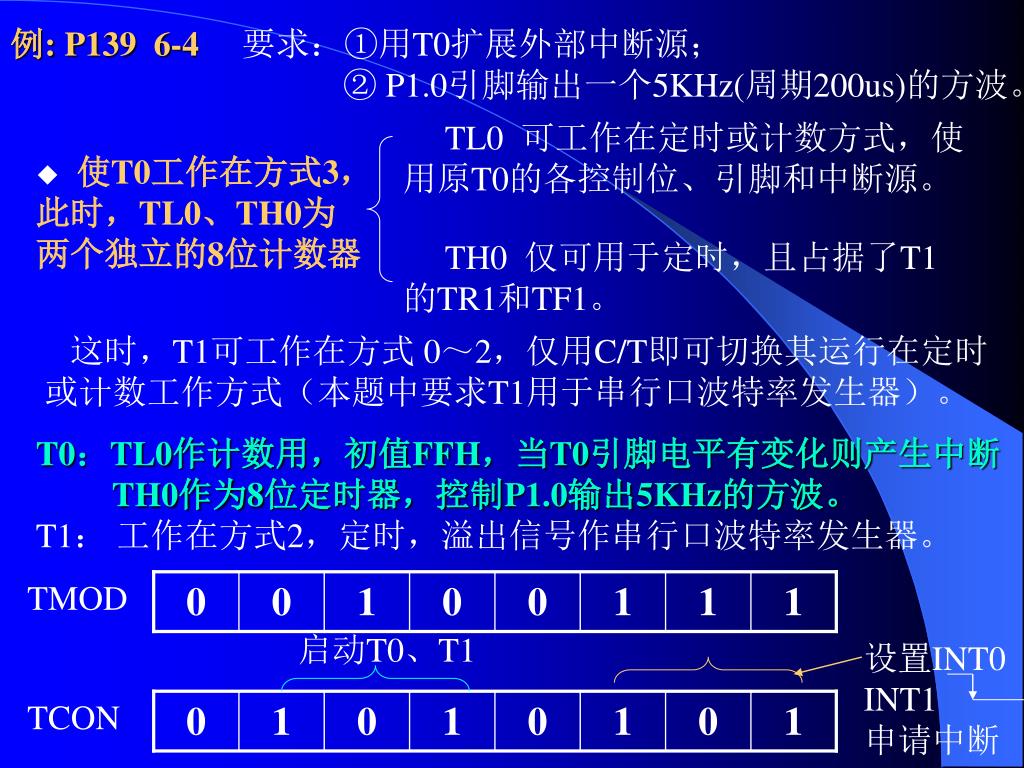

  19. TL0 可工作在定时或计数方式，使用原T0的各控制位、引脚和中断源。 • 使T0工作在方式3，此时，TL0、TH0为两个独立的8位计数器 TH0 仅可用于定时，且占据了T1的TR1和TF1。 T0：TL0作计数用，初值FFH，当T0引脚电平有变化则产生中断 TH0作为8位定时器，控制P1.0输出5KHz的方波。 T1： 工作在方式2，定时，溢出信号作串行口波特率发生器。 TMOD 0 0 1 0 0 1 1 1 启动T0、T1 设置INT0 INT1 申请中断 TCON 0 1 0 1 0 1 0 1 例: P139 6-4 要求：①用T0扩展外部中断源； ②P1.0引脚输出一个5KHz(周期200us)的方波。 这时，T1可工作在方式 0～2，仅用C/T即可切换其运行在定时或计数工作方式（本题中要求T1用于串行口波特率发生器）。

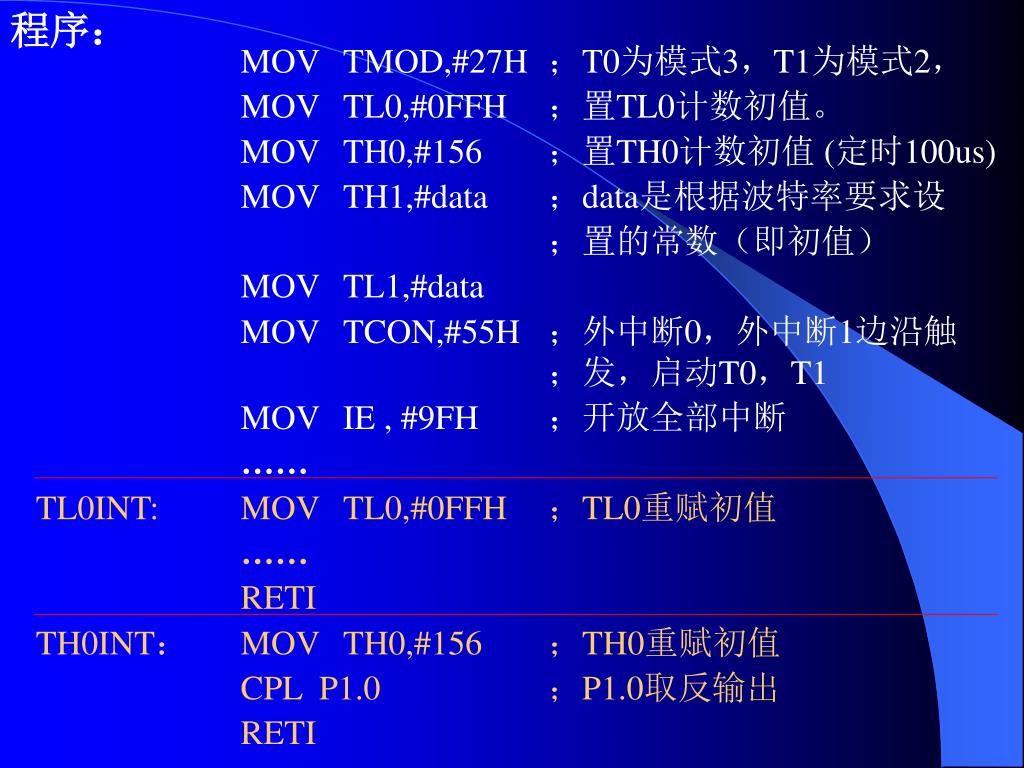

  20. 程序： MOV TMOD,#27H ；T0为模式3，T1为模式2， MOV TL0,#0FFH ；置TL0计数初值。 MOV TH0,#156 ；置TH0计数初值 (定时100us) MOV TH1,#data ；data是根据波特率要求设 ；置的常数（即初值） MOV TL1,#data MOV TCON,#55H ；外中断0，外中断1边沿触 ；发，启动T0，T1 MOV IE , #9FH ；开放全部中断 …… TL0INT: MOV TL0,#0FFH ；TL0重赋初值 …… RETI TH0INT： MOV TH0,#156 ；TH0重赋初值 CPL P1.0 ；P1.0取反输出 RETI

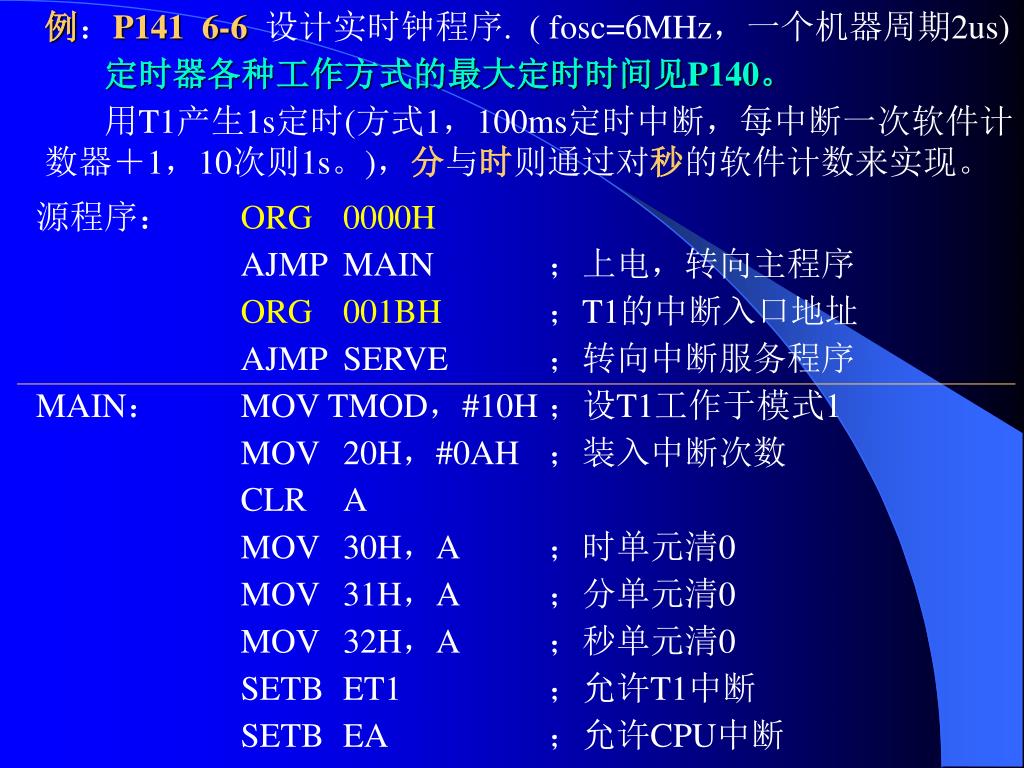

  21. 例：P141 6-6 设计实时钟程序. ( fosc=6MHz，一个机器周期2us) 定时器各种工作方式的最大定时时间见P140。 用T1产生1s定时(方式1，100ms定时中断，每中断一次软件计数器＋1，10次则1s。)，分与时则通过对秒的软件计数来实现。 源程序：ORG 0000H AJMP MAIN ；上电，转向主程序 ORG 001BH ；T1的中断入口地址 AJMP SERVE ；转向中断服务程序 MAIN：MOV TMOD，#10H ；设T1工作于模式1 MOV 20H，#0AH ；装入中断次数 CLR A MOV 30H，A ；时单元清0 MOV 31H，A ；分单元清0 MOV 32H，A ；秒单元清0 SETB ET1 ；允许T1中断 SETB EA ；允许CPU中断

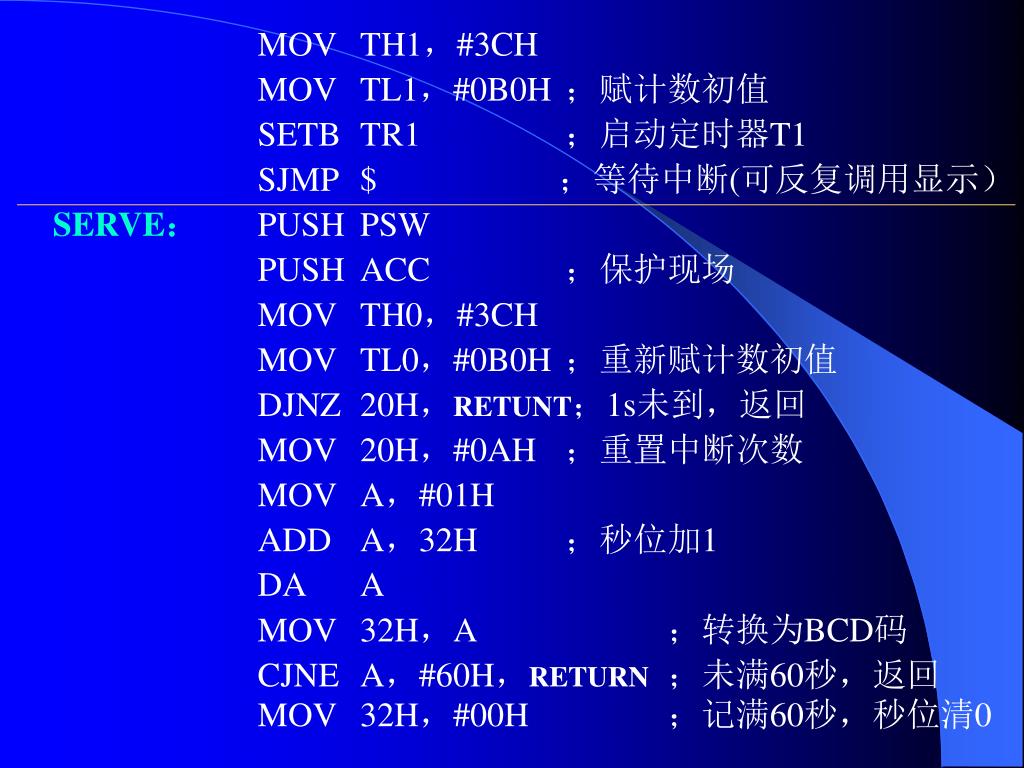

  22. MOV TH1，#3CH MOV TL1，#0B0H ；赋计数初值 SETB TR1 ；启动定时器T1 SJMP $ ；等待中断(可反复调用显示） SERVE： PUSH PSW PUSH ACC ；保护现场 MOV TH0，#3CH MOV TL0，#0B0H ；重新赋计数初值 DJNZ 20H，RETUNT；1s未到，返回 MOV 20H，#0AH ；重置中断次数 MOV A，#01H ADD A，32H ；秒位加1 DA A MOV 32H，A ；转换为BCD码 CJNE A，#60H，RETURN ；未满60秒，返回 MOV 32H，#00H ；记满60秒，秒位清0

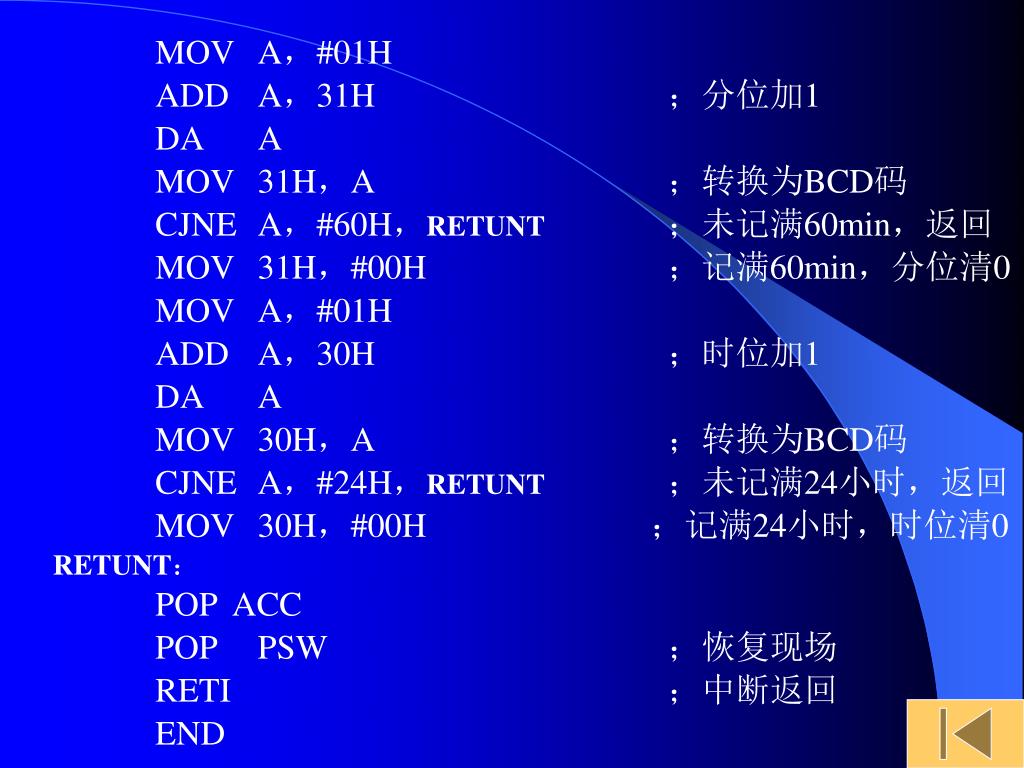

  23. MOV A，#01H ADD A，31H ；分位加1 DA A MOV 31H，A ；转换为BCD码 CJNE A，#60H，RETUNT ；未记满60min，返回 MOV 31H，#00H ；记满60min，分位清0 MOV A，#01H ADD A，30H ；时位加1 DA A MOV 30H，A ；转换为BCD码 CJNE A，#24H，RETUNT ；未记满24小时，返回 MOV 30H，#00H ；记满24小时，时位清0 RETUNT： POP ACC POP PSW ；恢复现场 RETI ；中断返回 END
