Presentation Transcript


3743017

两馆砌筑工程施工工艺讲解

2013年10月


3743017

砌筑工程施工工艺讲解

参考内容

施工准备

主要内容

施工方法

施工质量控制


3743017

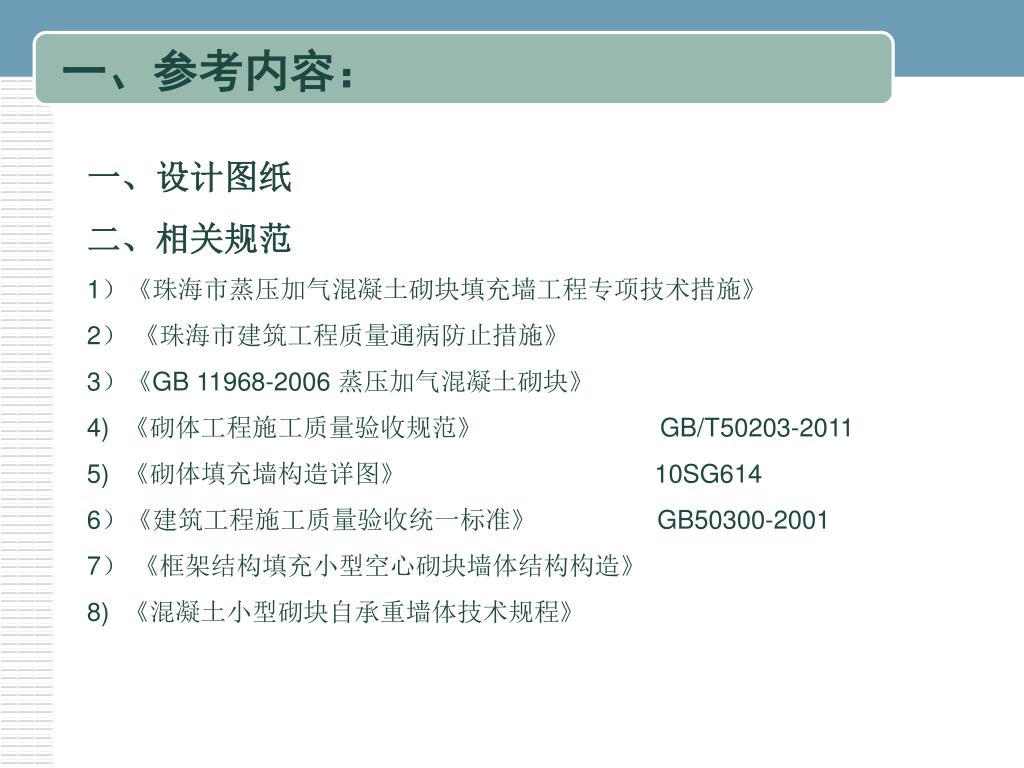

一、参考内容:

一、设计图纸

二、相关规范

1)《珠海市蒸压加气混凝土砌块填充墙工程专项技术措施》

2) 《珠海市建筑工程质量通病防止措施》

3)《GB 11968-2006 蒸压加气混凝土砌块》

4) 《砌体工程施工质量验收规范》 GB/T50203-2011

5) 《砌体填充墙构造详图》 10SG614

6)《建筑工程施工质量验收统一标准》 GB50300-2001

7) 《框架结构填充小型空心砌块墙体结构构造》

8) 《混凝土小型砌块自承重墙体技术规程》


3743017

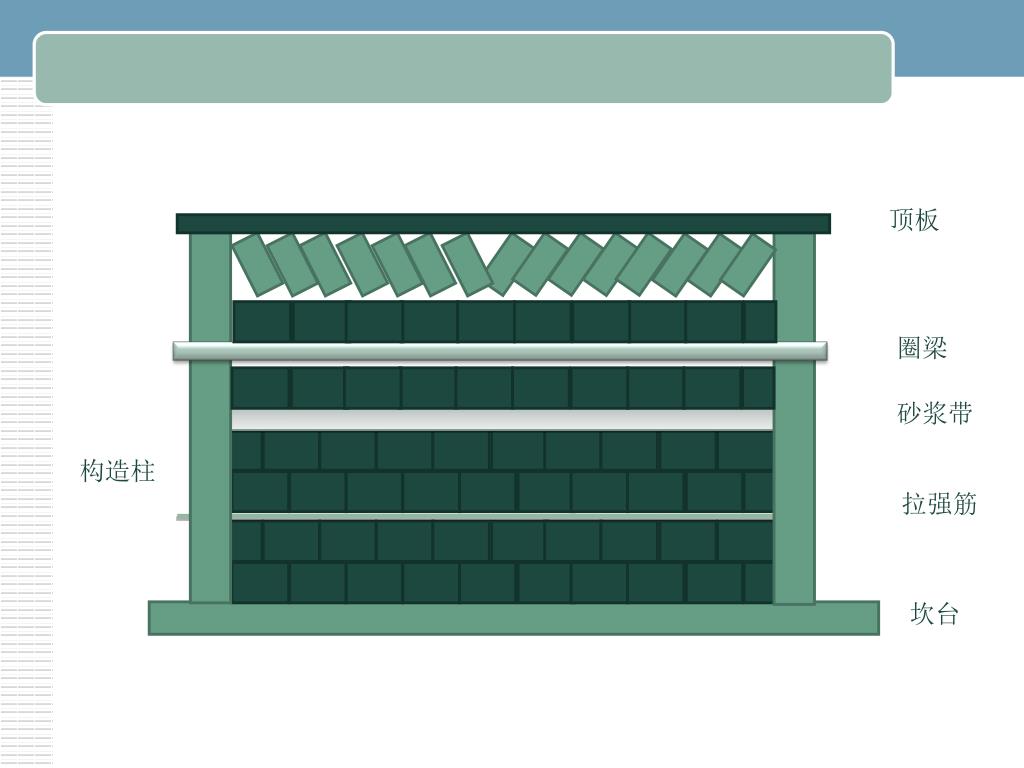

顶板

圈梁

砂浆带

构造柱

拉强筋

坎台


3743017

二、施工准备:

1技术准备

熟悉图纸和相关规范要求以及珠海市地方要求,对工人进行技术交底。最好能在施工前将需要留设的构造柱、芯柱、圈梁过梁等构造措施在施工图纸中标注清楚,以便能清晰的指导施工。

2工具准备


3743017

二、施工准备:

2材料准备

内外墙均采用蒸压加气混凝土砌块,尺寸主要有200*200*600、200*100*600等;强度等级为A7.5,干密度不宜小于B07,也不宜大于B08;容重为800kg/m³;干燥收缩值≤0.3mm/m,砌筑时含水率<8%,龄期≥28天。

本工程内外墙均采用水泥砂浆,砂浆采用现场搅拌,强度等级为M7.5,根据配合比报告,其施工配合比为水泥:砂:水=50:278:44.7;


3743017

二、施工准备:

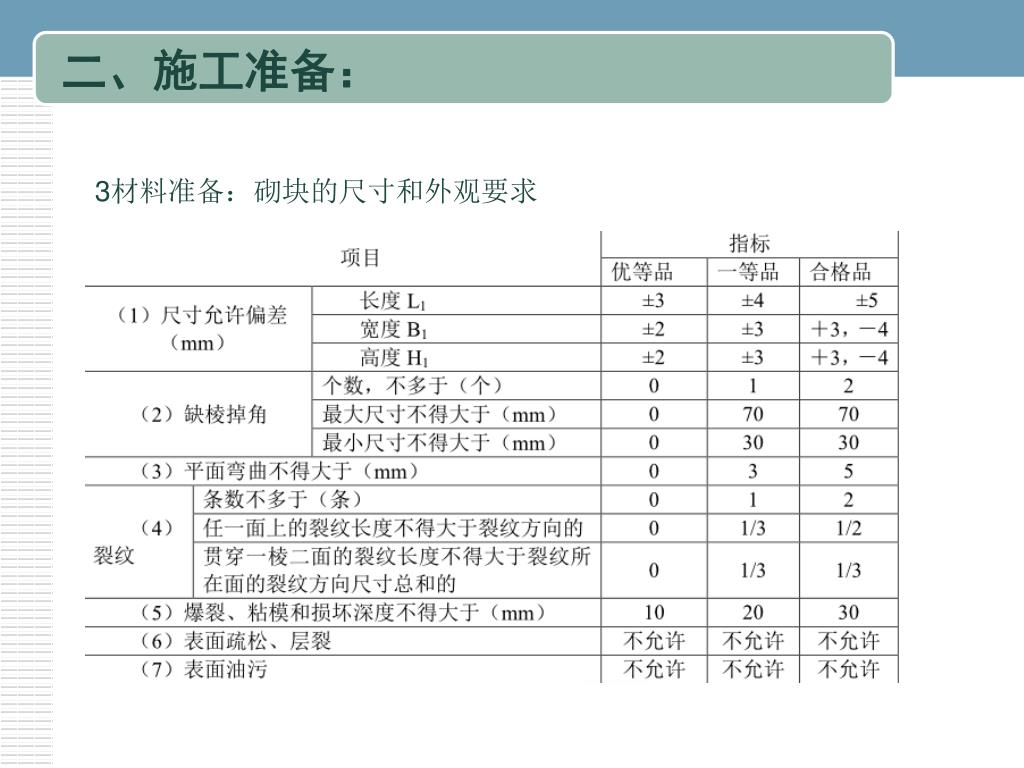

3材料准备:砌块的尺寸和外观要求


3743017

三、施工方法

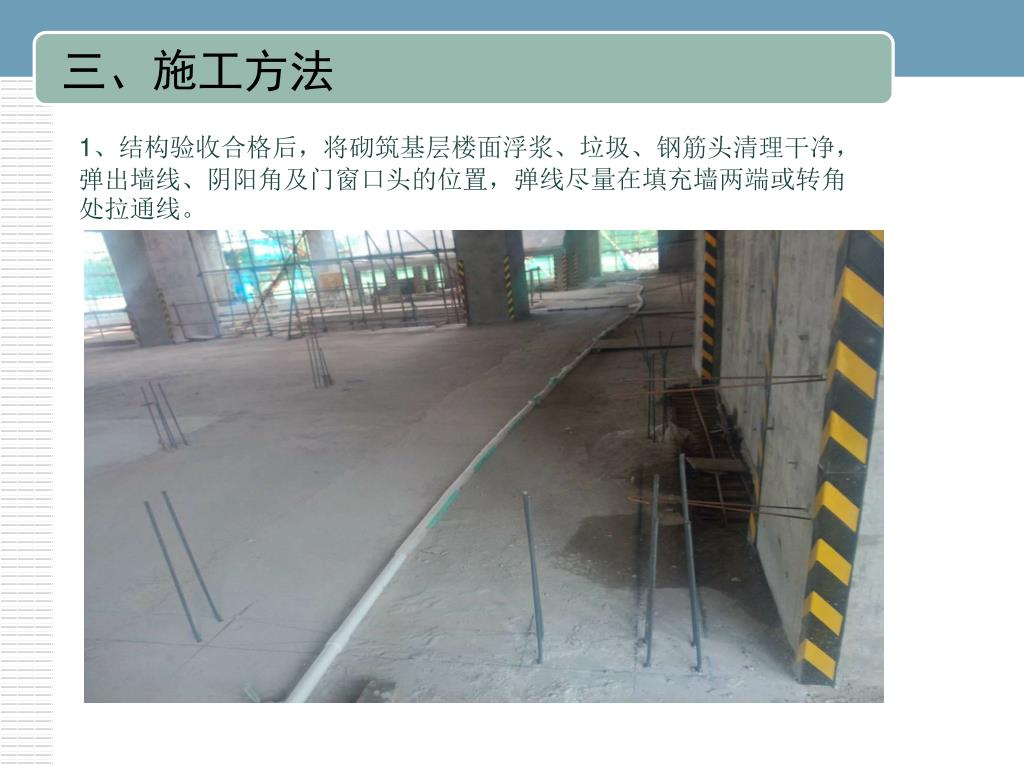

1、结构验收合格后,将砌筑基层楼面浮浆、垃圾、钢筋头清理干净,弹出墙线、阴阳角及门窗口头的位置,弹线尽量在填充墙两端或转角处拉通线。


3743017

三、施工方法

2、砌块砌筑前,墙体根部浇筑200mm高(建筑完成面算起)等墙厚细石混凝土坎台,强度为C20.(原设计针对粉煤灰空心砌块要求做150mm高C20细石混凝土墙基,珠海市加气块规范里面要求不小于200mm。


3743017

三、施工方法

3、砌块的要求

上下皮灰缝应错开搭砌,搭砌长度不应小于砌块总长度的1/3;

砌筑时不得己须断开砌块时,应使用手锯、切割机等工具锯裁整齐保护好棱角,锯裁长度不应小于总长度的1/3;

4、砂浆的要求

蒸压加气块混凝土砌块竖向和横向灰缝厚度宜为10mm~15mm,灰缝应横平竖直、砂浆饱满,正反墙面均宜进行勾缝;

砂浆饱满度不得小于80%;

横向灰缝一次铺灰长度不应大于0.8m,铺浆后应立即放置砌块。(珠海市加气块规范中要求)

其中,在水泥砂浆搅拌过程中,不允许添加砂浆王等类似添加剂。


3743017

三、施工方法

5、构造柱

构造柱设置部位:(1)在墙柱转角处、丁字交叉处;(2)墙长大于4m,不超过4m的部位;(3)与结构未相连的单墙两端;

构造柱截面为墙厚×0.2m,采用 C20 细石砼浇筑。纵筋配 4Ø12,[email protected],纵筋搭接长度不小于 0.6m,上下楼层交接处纵筋应连续贯通,端部进入基础梁或屋面梁的锚固长度各不小于 0.5m,若采用后植筋工艺的,以现场抗拔试验为准,[email protected],沿构造柱 400mm 高设 2∅ 6 的拉结筋,沿墙全长贯通。


3743017

三、施工方法

5、构造柱的设置

构造柱施工时按要求应留设马牙槎,马牙槎宜先退后进,进退尺寸不小于 60mm,由于本工程楼层层高较高,构造柱在每砌完 3m~4.5m 高时浇筑一次砼。详见下图。(在珠海加气块规范中不需要留设马牙槎,在设计图纸中针对粉煤灰空心砖需要留设马牙槎)


3743017

三、施工方法

6、芯柱的设置

在门窗洞口两侧需设置芯柱,具体做法如下:


3743017

三、施工方法

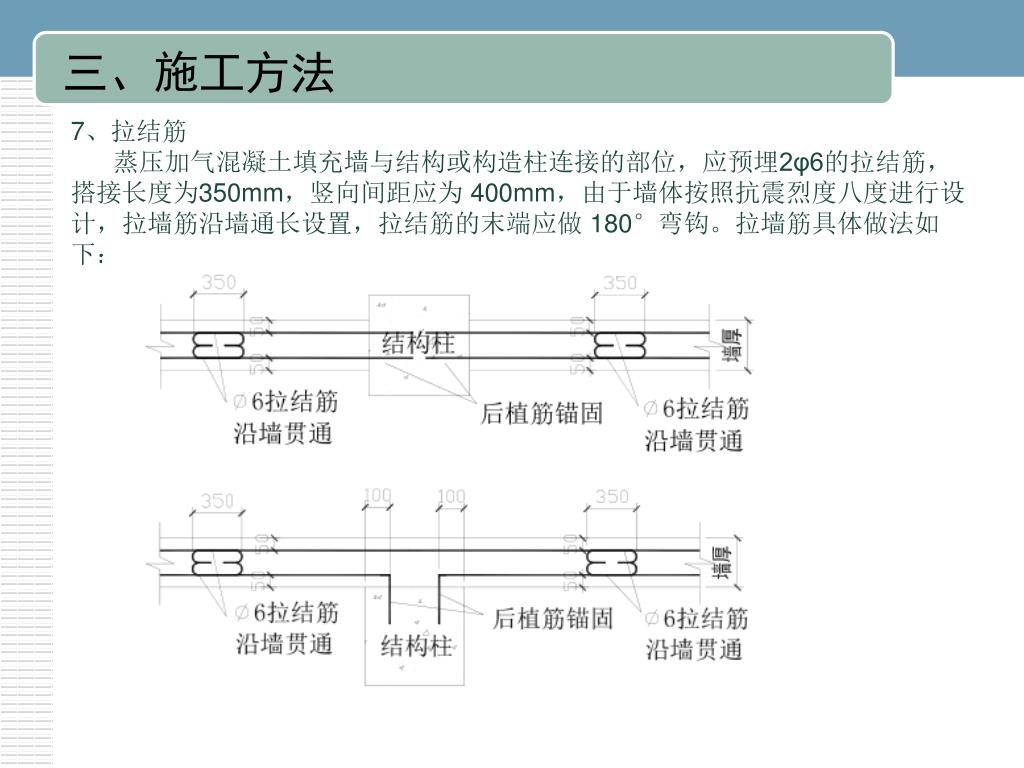

7、拉结筋

蒸压加气混凝土填充墙与结构或构造柱连接的部位,应预埋2φ6的拉结筋,搭接长度为350mm,竖向间距应为 400mm,由于墙体按照抗震烈度八度进行设计,拉墙筋沿墙通长设置,拉结筋的末端应做 180°弯钩。拉墙筋具体做法如下:


3743017

三、施工方法

特别说明,参考《混凝土小型砌块自承重墙体技术规程》,8度抗震设防与6、7度抗震设防下构造的区别:

1、8 度抗震设防地区内、外墙砌体强度等级应相同;6、7度抗震设防地区一般外墙砌体强度等级高于内墙。

2、内墙阳角至门窗洞边的最小距离:6、7 度时为1.0m,8 度时为1.5m。

3、8、9 度设防洞口宽度不大于1.2m 时应在洞口两侧设置钢筋混凝土边框,洞口宽度大于1.5m 时应在洞口两侧设置构造柱;6 度、7 度设防洞口宽度大1.5m 时应在洞口两侧设置钢筋混凝土边框;洞口宽度大于2.1m 时应在洞口两侧设置构造柱。

4、拉结筋的设置:6、7 度抗震区不应小于墙长的1/5 且不小于800mm,8、9 度抗震区宜沿墙全长贯通。

由于本工程为大型公共建筑,故设计构造措施要求为8度抗震设防。


3743017

三、施工方法

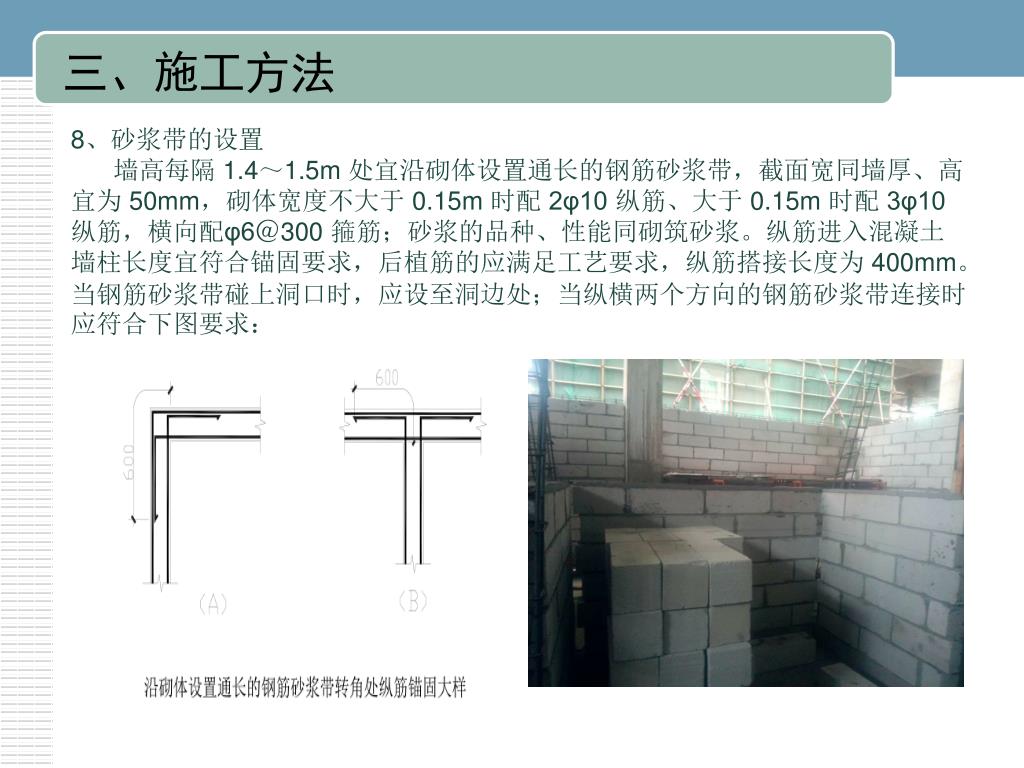

8、砂浆带的设置

墙高每隔 1.4~1.5m 处宜沿砌体设置通长的钢筋砂浆带,截面宽同墙厚、高宜为 50mm,砌体宽度不大于 0.15m 时配 2φ10 纵筋、大于 0.15m 时配 3φ10 纵筋,横向配φ6@300 箍筋;砂浆的品种、性能同砌筑砂浆。纵筋进入混凝土墙柱长度宜符合锚固要求,后植筋的应满足工艺要求,纵筋搭接长度为 400mm。当钢筋砂浆带碰上洞口时,应设至洞边处;当纵横两个方向的钢筋砂浆带连接时应符合下图要求:


3743017

三、施工方法

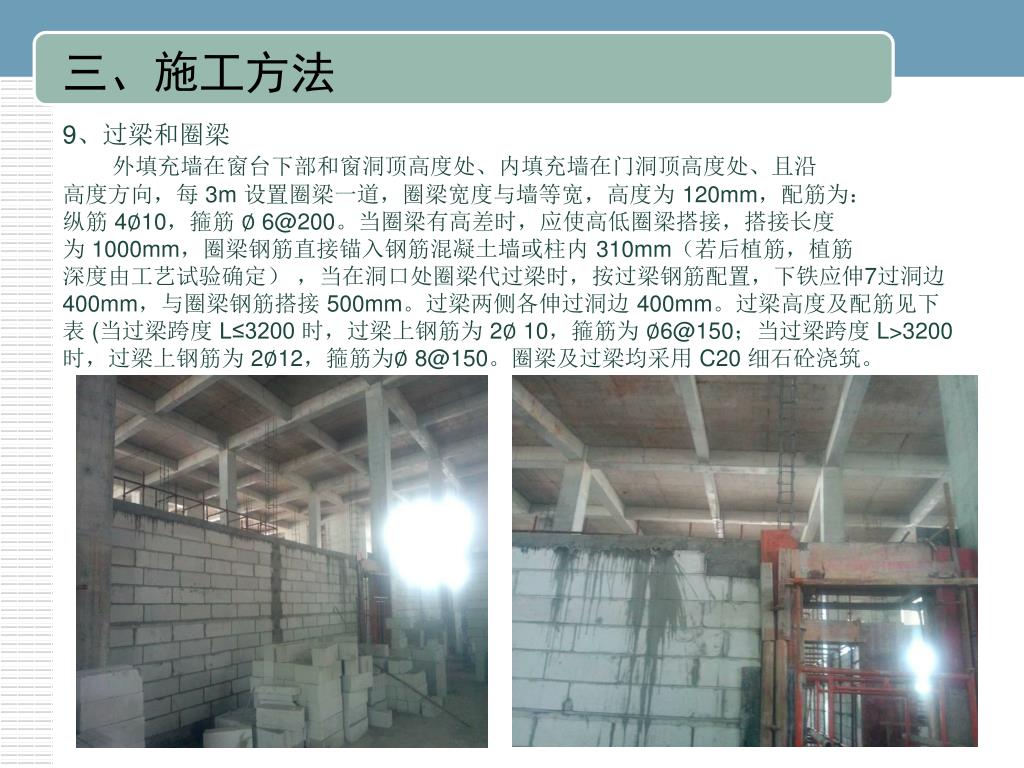

9、过梁和圈梁

外填充墙在窗台下部和窗洞顶高度处、内填充墙在门洞顶高度处、且沿

高度方向,每 3m 设置圈梁一道,圈梁宽度与墙等宽,高度为 120mm,配筋为:

纵筋 4∅10,箍筋 ∅ [email protected],应使高低圈梁搭接,搭接长度

为 1000mm,圈梁钢筋直接锚入钢筋混凝土墙或柱内 310mm(若后植筋,植筋

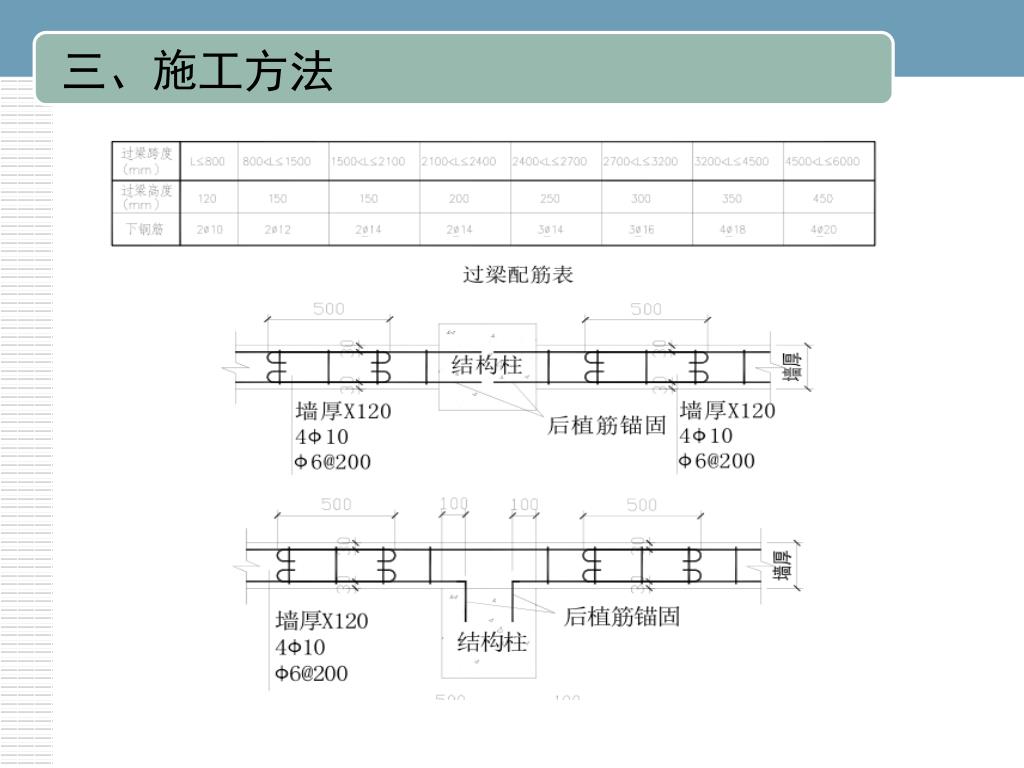

深度由工艺试验确定) ,当在洞口处圈梁代过梁时,按过梁钢筋配置,下铁应伸7过洞边 400mm,与圈梁钢筋搭接 500mm。过梁两侧各伸过洞边 400mm。过梁高度及配筋见下表 (当过梁跨度 L≤3200 时,过梁上钢筋为 2∅ 10,箍筋为 [email protected];当过梁跨度 L>3200 时,过梁上钢筋为 2∅12,箍筋为∅ [email protected] C20 细石砼浇筑。


3743017

三、施工方法


3743017

三、施工方法

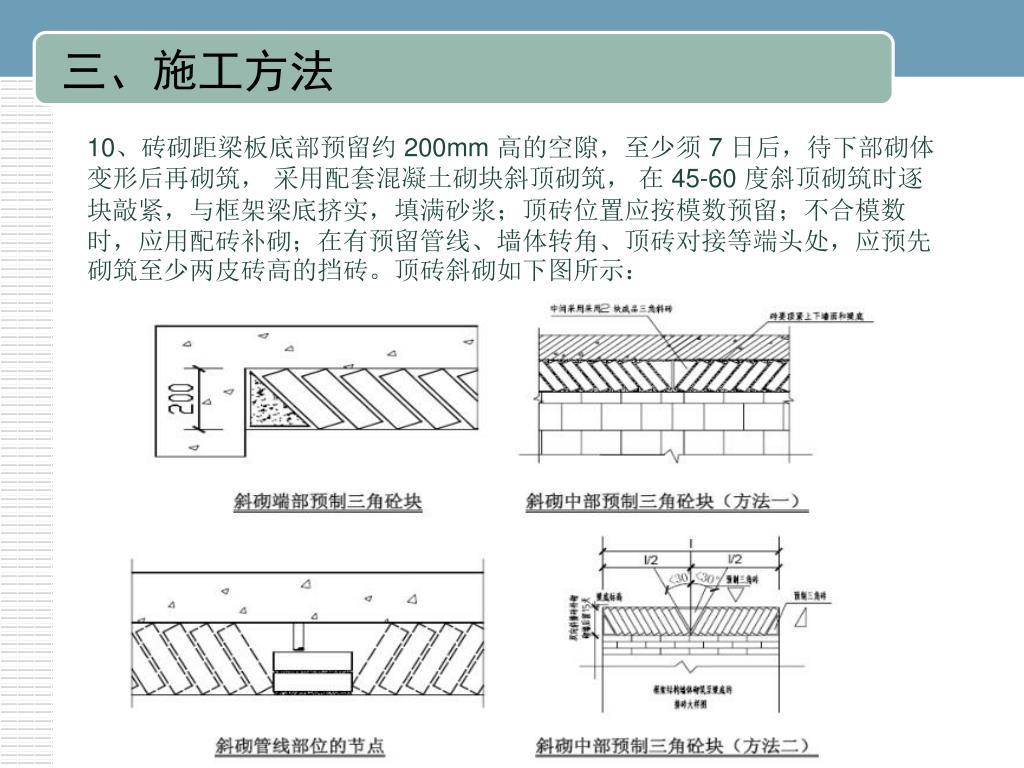

10、砖砌距梁板底部预留约 200mm 高的空隙,至少须 7 日后,待下部砌体

变形后再砌筑, 采用配套混凝土砌块斜顶砌筑, 在 45-60 度斜顶砌筑时逐块敲紧,与框架梁底挤实,填满砂浆;顶砖位置应按模数预留;不合模数时,应用配砖补砌;在有预留管线、墙体转角、顶砖对接等端头处,应预先砌筑至少两皮砖高的挡砖。顶砖斜砌如下图所示:


3743017

四、质量控制

1、隐蔽工程

拉墙筋、构造柱筋、芯柱、圈梁、过梁的配筋以及砂浆的饱满度。


3743017

四、质量控制

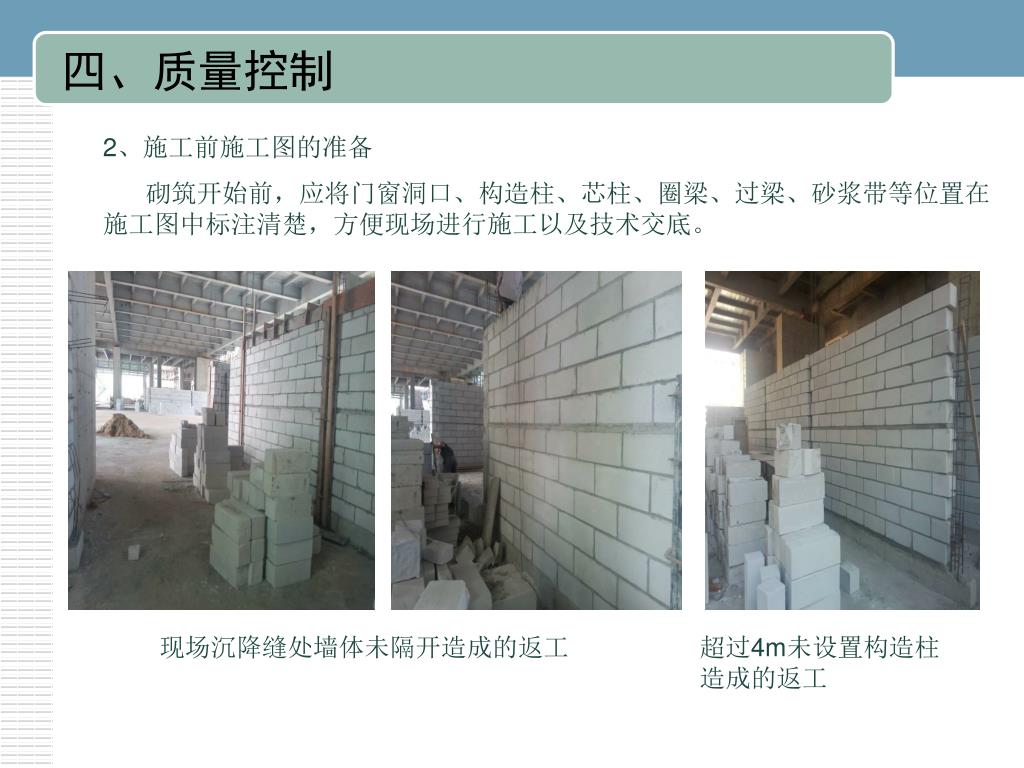

2、施工前施工图的准备

砌筑开始前,应将门窗洞口、构造柱、芯柱、圈梁、过梁、砂浆带等位置在施工图中标注清楚,方便现场进行施工以及技术交底。

现场沉降缝处墙体未隔开造成的返工

超过4m未设置构造柱造成的返工


3743017

四、质量控制

3、砂浆和细石混凝土

严格按照配合比要求,在搅拌现场设置配合比标识牌方便现场监督,施工过程中进行监控。

4、材料的送检

(1) 构造柱、圈梁、过梁、墙垫砼

每拌制100 盘且不超过100m³的同配合比的砼,取样不得少于一次;每工作班拌制的同一配合比的混凝土不足100 盘时,取样不得少于一次。所采用的砼分砼墙垫和构造柱、过梁、圈梁分开送检,按分区(A、B、C 区)同一强度等级、同一配合比、同种原材料按每楼层每圈梁分隔段为一取样单位。

(2)水泥

按同一生产厂家、同品种、同等级、同批号连续进场水泥,袋装水泥不超过200t 一批,散装水泥不超过500t 为一批,每批抽样不少于一次。

(3)砂浆

同一强度等级、同一配合比、同种原材料的砂浆,每台搅拌机、每一层楼或250m³ 砌体为一取样单位。本工程分为A、B、C 三个区,按分区同一强度等级、同一配合比、同种原材料按每楼层每圈梁分隔段应保证有一组送检试件。

(4)植筋

按同种规格钢筋数量的0.1%进行抽检,但不应少于3 根。


3743017

四、安全控制

1、墙体高度在9m或9m以上,所搭设的架体应牢靠、稳固,便于施工。

2、架体或操作平台四周应有高度不低于1.2m的防护栏杆,移动平台时不得载人。

3、脚手架上堆料不得超过规定荷载,同一块脚手板上操作人员不应超过两个人。

4、已就位的砌块,必须进行竖缝灌浆;对稳定性较差的窗间墙、独立柱和挑出墙面较多的部位,应加临时稳定支撑,以保证其稳定性。


3743017

两馆项目管理部

2013年10月
