Fizika uvod

FIZIKA

uvod

Dr. Željko Andreić, docent

Rudarsko-geološko-naftni fakultet

Sveučilište u Zagrebu

[email protected]

http://www.rgn.hr/~zandreic/studenti/fizika/fizika.html


Fizika uvod

kratki sadržaj:

1. uvod

2. pravila kolegija

3. kratki pregled podjele fizike

4. osnovne fizikalne veličine i jedinice

5. Znanstveni zapis brojeva

6. Koordinatni sustavi

7. Grafičko prikazivanje fizikalnih veličina


Fizika uvod

Pravila kolegija 1

Studenti su dužni prisustvovati predavanjima i izlaziti na kolokvije! Gradivo je podijeljeno u 7 cjelina:

F1. Uvod. SI sustav jedinica. Pretvatranje fizikalnih jedinica. Znanstveni zapis veličina, prefiksi. Koordinatni sustavi. Prikazivanje fizikalnih podataka.

F2. Pravocrtno gibanje. Inverzni problem. Početni uvjeti. Newton-ovi aksiomi. Impuls sile i količina gibanja. Gibanje u ravnini. Sila trenja. Kosina. Gibanje po krivulji i kružnici. Rad sile. Snaga. Kinetička energija. Potencijalna energija.


Fizika uvod

Pravila kolegija 2

F3. Centar mase. Kruto tijelo. Rotaciona kinetička energija i momenti inercije. Moment sile. Rotacioni rad i snaga. Kutna količina gibanja. Rotaciona ravnoteža. Precesija. Coriolis-ova sila. Elastičnost krutih tijela. Newton-ov zakon gravitacije.

F4. Fizikalna svojstva tekućina i plinova.Tekućina u mirovanju. Laminarni i turbulentni tok. Jednadžba kontinuiteta i Bernoulli-jeva jednadžba za idealni fluid. Realni fluidi.


Fizika uvod

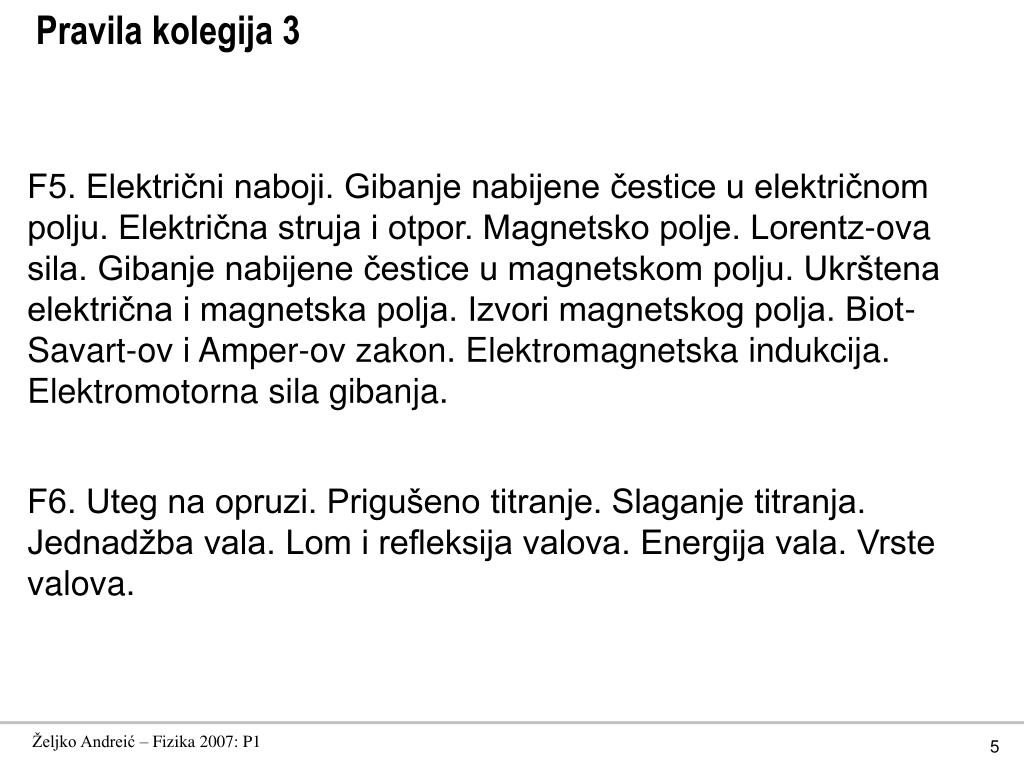

Pravila kolegija 3

F5. Električni naboji. Gibanje nabijene čestice u električnom polju. Električna struja i otpor. Magnetsko polje. Lorentz-ova sila. Gibanje nabijene čestice u magnetskom polju. Ukrštena električna i magnetska polja. Izvori magnetskog polja. Biot-Savart-ov i Amper-ov zakon. Elektromagnetska indukcija. Elektromotorna sila gibanja.

F6. Uteg na opruzi. Prigušeno titranje. Slaganje titranja. Jednadžba vala. Lom i refleksija valova. Energija vala. Vrste valova.


Fizika uvod

Pravila kolegija 4

F7. Fermat-ov princip. Snell-ov zakon loma. Totalna reflesija. Zrcala i leće u Gauss-ovoj asproksimaciji. Disperzija svjetlosti. Realni optički sistemi. Optički instrumenti. Valna priroda svjetla. Ogib. Interferencija. Polarizacija svjetla. Dvolom.

Kolokviji:

Kolokviji su pismeni a sastoje se od teoretskih pitanja i 2-3 računska zadatka, a pišu se 45 minuta.


Fizika uvod

Pravila kolegija 5

Prvi kolokvij: SI sustav jedinica. Pretvatranje fizikalnih jedinica. Znanstveni zapis brojeva, prefiksi. Prikazivanje fizikalnih podataka.

Ovaj kolokvij uvjet je za pristupanje ispitu iz Fizike. Zbog toga će u toku semestra biti ponovljen dva ili tri puta. Ostali kolokviji neće biti ponavljani!

Drugi kolokvij: pokriva gradivo cjelina F2, F3 i F4 i održat će se negdje sredinom semestra.

Treći kolokvij: pokriva gradivo cjelina F5, F6 i F7 a održat će se nakon završetka predavanja.


Fizika uvod

Pravila kolegija 6

Na kolokvijima je dozvoljeno imati pribor za pisanje, kalkulator (bez grafičkog ekrana i mogućnosti upisivanja teksta) i literaturu u štampanom obliku (knjige, tablice, memento i sl.), osim zbirki zadataka. Upotreba mobitela umjesto kalkulatora je strogo zabranjena!

Svaki student MORA imati svoj pribor za crtanje i računanje. Posuđivanje pribora za vrijeme kolokvija nije dozvoljeno.


Fizika uvod

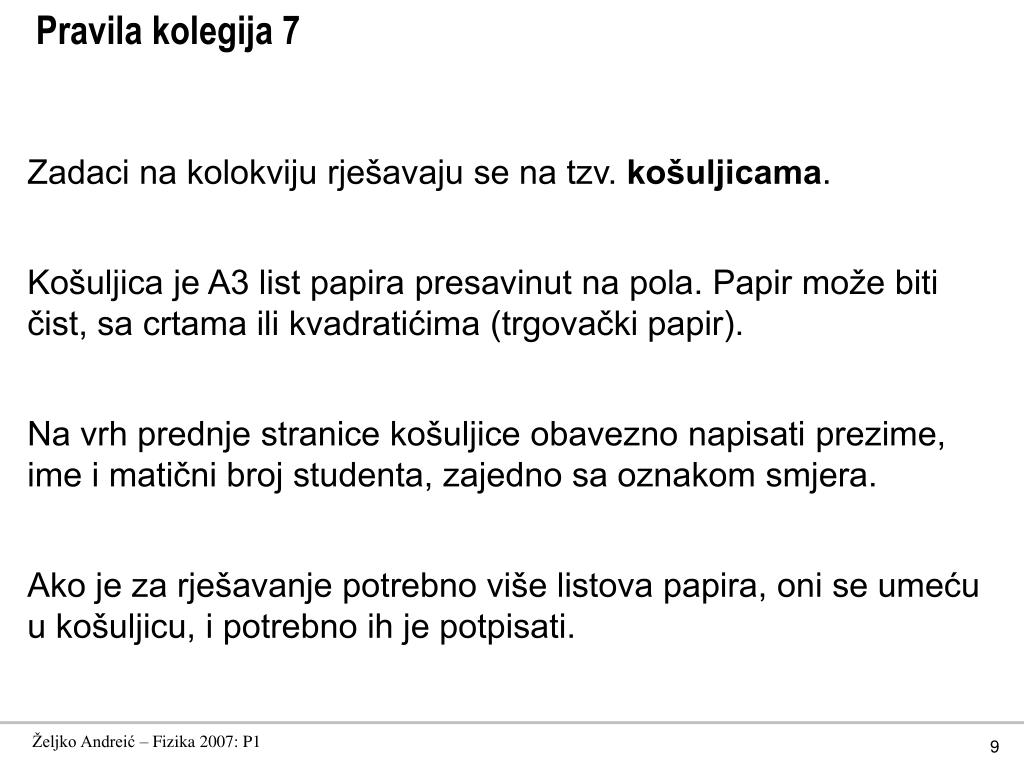

Pravila kolegija 7

Zadaci na kolokviju rješavaju se na tzv. košuljicama.

Košuljica je A3 list papira presavinut na pola. Papir može biti čist, sa crtama ili kvadratićima (trgovački papir).

Na vrh prednje stranice košuljice obavezno napisati prezime, ime i matični broj studenta, zajedno sa oznakom smjera.

Ako je za rješavanje potrebno više listova papira, oni se umeću u košuljicu, i potrebno ih je potpisati.


Fizika uvod

Pravila kolegija 8

Uvjet za potpis (izvršenje obaveza) je prisustvovanje nastavi i kolokvijima. Prisustvo na nastavi će se povremeno provjeravati popisivanjem.

Dozvoljena su najviše tri izostanka u toku semestra!

Uvjet za oslobađanje od ispita je pozitivna ocjena iz sva tri kolokvija.

Ponuđena ocjena može biti manja od prosjeka ocjena sa kolokvija!

Studenti koji žele veću ocjenu od ponuđene, moraju pristupiti usmenom ispitu. Na usmenom ispitu provjerava se poznavanje teorije.


Fizika uvod

Pravila kolegija 9

Studenti koji su izvršili svoje obaveze i dobili potpis, a nisu stekli pravo na ocjenu preko kolokvija, pristupaju pismenom ispitu.

Pismeni ispit sastoji se od 6-8 računskih zadataka i piše se 3 sata.

Za pismeni ispit vrijede ista pravila kao i za kolokvije.

Nastavnik može zatražiti pristupanje usmenom ispitu ako smatra da je to potrebno. Studenti također mogu zatražiti usmeni ispit ako žele popraviti ocjenu dobivenu na kolokvijima. Odluka o prihvaćanju ili neprihvaćanju takve zamolbe je u diskreciji nastavnika.


Fizika uvod

Pravila kolegija 10

Zadaci za vježbu (domaće zadaće):

Nastavnik može povremeno pripremiti zadatke za vježbanje koje studenti rješavaju samostalno kod kuće a rješene zadatke trebaju predati na idućim vježbama.

Ti zadaci nalazit će se na web stranicama kolegija, odakle ih studenti mogu preuzeti.

Rješavanje ovih zadataka nije obavezno, ali nosi dodatne bodove koji mogu pomoći u slučaju loše riješenih kolokvija (do 20% bodova potrebnih za prolaz odgovarajućeg kolokvija).


Fizika uvod

Literatura

  • BILJEŠKE SA PREDAVANJA

  • materijali na web stranicama kolegija: http://www.rgn.hr/~zandreic/studenti/fizika/fizika.html

  • B. Tillery: Physical Science

  • D. Horvat: Fizika za studente RGNa

  • T. Car: Predavanja iz fizike, Visoka elektrotehnička škola Varaždin 2004.

  • Starije knjige iz opće fizike – knjižnica RGN


Fizika uvod

Literatura 2

  • zbirke zadataka

  • Mikuličić, Varičak, Vernić: Zbirka zadataka iz fizike, Školska knjiga (žuta zbirka) – za lakše zadatke

  • M. Browne: Physics for engineering and science, Schaum’s Outlines (Algoritam) ili slične zbirke i udžbenici fizike za fakultete tehničkog usmjerenja


Fizika uvod

Kratki pregled podjele fizike

Fizika

Kvantna fizika

Mehanika

Toplina i termodinamika

Relativnost

Elektricitet i magnetizam

Nuklearna fizika

Valovi

Fizika čvrstog stanja

Optika

Fizika plazme


Fizika uvod

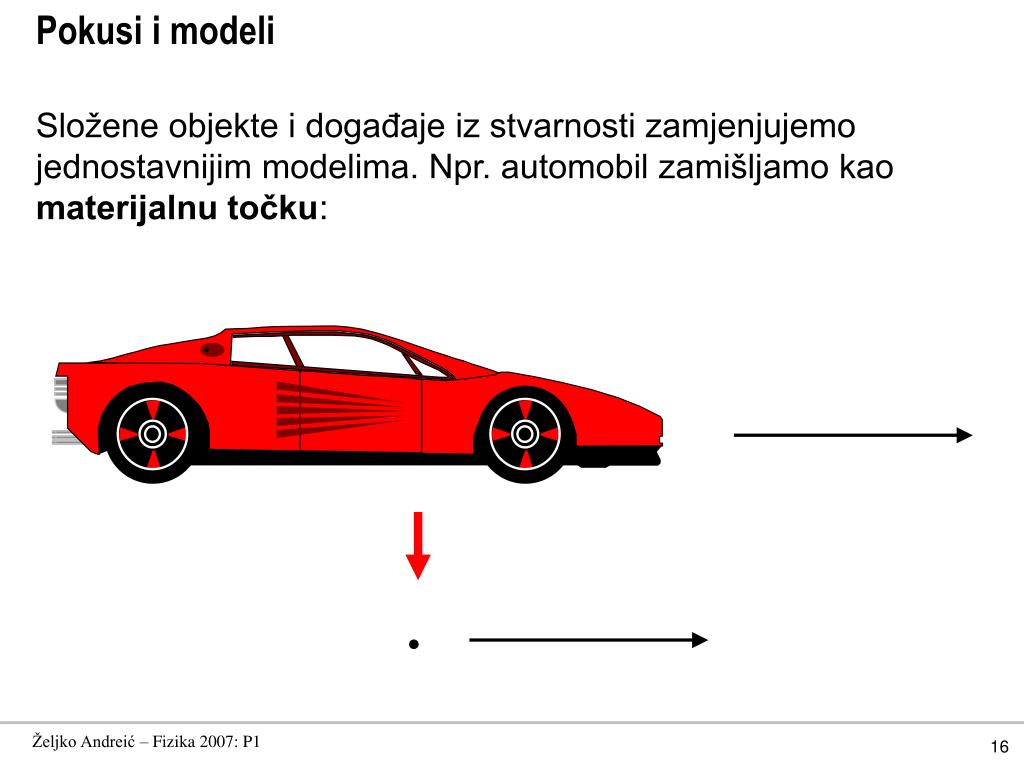

Pokusi i modeli

Složene objekte i događaje iz stvarnosti zamjenjujemo jednostavnijim modelima. Npr. automobil zamišljamo kao materijalnu točku:


Fizika uvod

Pokusi i modeli 2

Osim direktnog opažanja pojava oko nas vrlo često se koristimo pokusima. Pokus je maksimalno pojednostavljen slijed događaja u koji mnogo puta ponavljamo na isti način. Iz ponašanja tijela u pokusima izvodimo pretpostavke (teorije) koje primijenjujemo na stvarne situacije. Pretpostavke koji se nakon duge i svestrane primjene pokažu točnima postaju fizikalni zakoni.


Fizika uvod

Pokusi i modeli 3

U opisivanju fizikalnih modela i procesa služimo se različitim varijablama, koje u fizici općenito nazivamo fizikalne veličine. Za razliku od matematičkih varijabli čiji iznos je u danom slučaju potpuno određen samo njihovom brojčanom vrijednošću, fizikalne veličine uz brojčanu vrijednost posjeduju i fizikalnu dimenziju koja nam govori na što se ta fizikalna veličina odnosi. Npr. prevaljeni put ima dimenziju dužine, trajanje neke pojave dimenziju vremena itd.


Fizika uvod

Pokusi i modeli 4

Određivanje iznosa neke fizikalne veličine vrši se postupkom mjerenja u kojem se ta fizikalna veličina uspoređuje sa odgovarajućom standardnom veličinom. Npr. kod mjerenja dužina služimo se mjernom trakom na koju su nanesene standardne jedinice za dužinu: metri i njihovi dijelovi, kod određivanja mase koristimo utege i sl.

Posljedica toga je da je iznos fizikalne veličine potpuno određen samo ako se uz brojčanu vrijednost navede i fizikalna jedinica (jedinica mjere) u kojoj je njena brojčana vrijednost izražena.


Fizika uvod

Pokusi i modeli 5

Matematika: x = 5

Fizika x = 5 m

iznos fizikalne veličine

fizikalna jedinica

fizikalna veličina

brojčana vrijednost

ovo implicira fizikalnu dimenziju dužine. Dimenzije se uglavnom ne navode eksplicito jer se vide iz fizikalnih jedinica.

da se izbjegne miješanje simbola, simboli dimenzija pišu se u uglatim zagradama: [x] = [l] (l je simbol za dužinu)


Fizika uvod

Osnovne fizikalne veličine i njihove jedinice

veličina [dim.]

simbol

jedinica

duljina [ l ]

l

metar (m)

vrijeme [ t ]

t

sekunda (s)

masa [ m ]

m

kilogram (kg)

el. struja [ I ]

I

amper (A)

temperatura [ T ]

T

st. kelvina (K)

količina tvari [ 1 ]

N

mol (mol)

jakost izvora svjetla [ 1 ]

ES

sviječa (kandela) (cd)

kut [ 1 ]

radijan (rad)

prostorni kut [ 1 ]

steradijan (sr)


Fizika uvod

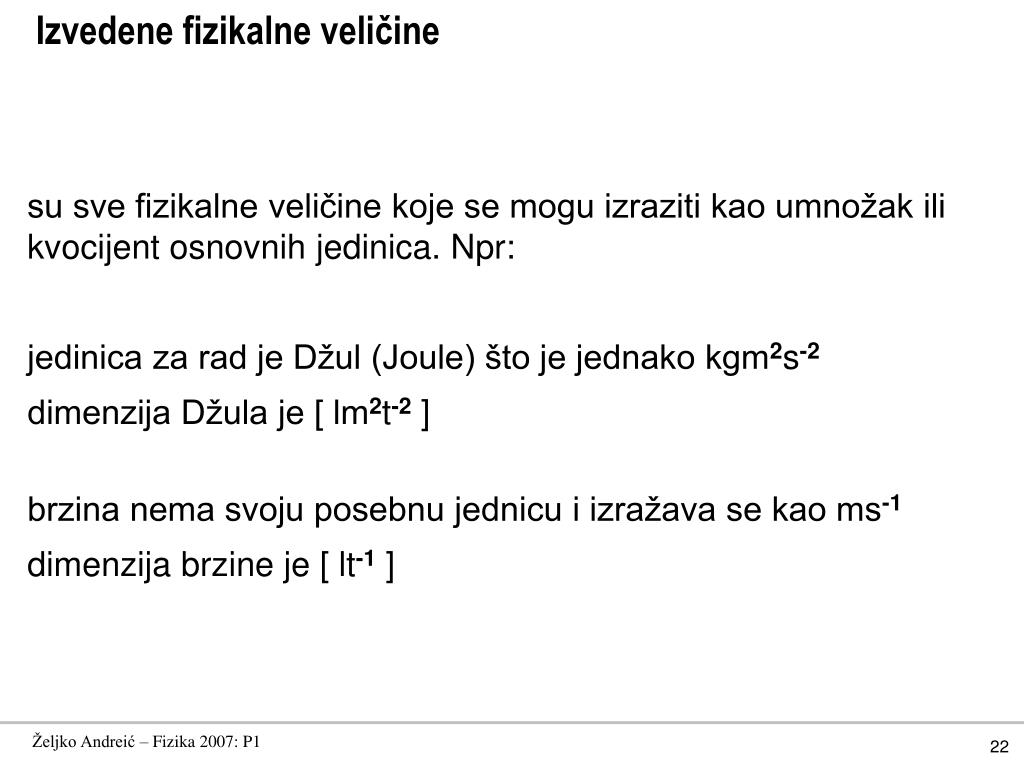

Izvedene fizikalne veličine

su sve fizikalne veličine koje se mogu izraziti kao umnožak ili kvocijent osnovnih jedinica. Npr:

jedinica za rad je Džul (Joule) što je jednako kgm2s-2

dimenzija Džula je [ lm2t-2 ]

brzina nema svoju posebnu jednicu i izražava se kao ms-1

dimenzija brzine je [ lt-1 ]


Fizika uvod

Znanstveni zapis brojeva

Brojčani iznosi fizikalnih veličina često su jako veliki ili jako mali,

npr. Srednja udaljenost Zemlje od Sunca iznosi:

150000000000 m

U fizici se koristi modificirani eksponencijalni zapis. Standardni (matematički) eksponencijalni zapis je:

1,5·1011m

modificirani zapis:

1,500·1011 m


Fizika uvod

Znanstveni zapis brojeva 2

1: mantisa se uvijek piše sa jednim cijelim mjestom čija znamenka je različita od0, i potrebnim brojem decimala. ( mantise su između 1i 9,99...).

2: broj decimala ukazuje na točnost sa kojom jenapisaniiznos poznat:

broj1,5 znaći da je stvarna vrijednost između1,45 i 1,54

broj 1,500 da je stvarna vrijednost između 1,4995 i 1,5004

3: u pravilu se krajnji rezultat izražava sa dvadecimalna mjesta.


Fizika uvod

Prefiksi fizikalnih jedinica

U tekstu se umjesto eksponencijalne notacije radi preglednosti često koriste prefiksi. Prefiksi su standarde pokrate (simboli) koji nam govore sa kojom potencijom broja 10 trebamo pomnožiti brojčanu vrijednost da bismo dobili njen iznos izražen u osnovnim jedinicama. Prefiks se piše iza brojčane vrijednosti, ispred oznake fizikalne jedinice. Npr.:

kJ = 103 J pa je 2,83 kJ = 2,83·103 J = 2830 J

Prefiksi u pravilu rastu ili padaju sa faktorom 1000. Izuzetak: faktorima 10 i 100, odnosno 0,1 i 0,01.

mantisa ovdje treba biti u rasponu od 1 od 999,999 sa potrebnim brojem decimalnih mjesta.


Fizika uvod

Prefiksi fizikalnih jedinica: uvečanice

PREFIKS

SIMBOL

MULTIPLI.

peta

P

1015

tera

T

1012

giga

G

109

mega

M

106

kilo

k

103

hekta

h

102

deka

da

10


Fizika uvod

Prefiksi fizikalnih jedinica 2: umanjenice

deci

d

10-1

centi

c

10-2

mili

m

10-3

mikro

10-6

nano

n

10-9

piko

p

10-12

femto

f

10-15


Fizika uvod

Vremenske jedinice

Vremenske jedinice u svakodnevnoj upotrebi nisu dekadske pa su velik problem za računanje. Zato ih se pretvara u decimalni zapis. Npr.

3h 5m 11,6s=3·3600+5·60+11,6 =11111,6 s

slično se postupa i sa danima, mjesecima, godinama...


Fizika uvod

Kutne jedinice

Za mjerenje kutova u tehnici se uglavnom koriste stupnjevi. Njih se kao i vremenske jedinice pretvara u decimalni zapis. U fizici se pretežno koriste radijani, pa je potrebno dodatno stupnjeve u decimalnom zapisu prevesti u radijane. Problem:

360o = 2 rad

pa je 1 rad = 57,29578....o i obratno 1o = 0,01745329.... rad

da se izbjegne eksplicitna upotreba iracionalnih brojeva za najčešće kuteve, oni se izražavaju u dijelovima  radijana. Npr. pravi kut je /2 rad.


Fizika uvod

Dimenzionalni račun

U fizikane jednadžbe uz iznose ulaze i dimenzije fizikalnih veličina. Npr.: tijelo se 5 s giba konstantnom brzinom od 3 ms-1.

s = vt

v = 3 ms-1; t= 5 s

i

s = 3 ms-1· 5 s = 3·5·ms-1·s = 15 m

radi preglednosti se račun sa jedinicima radi tako da se jedinice prvo pregrupiraju iza brojčanih iznosa. Sa jedinicama se računa kao sa općim brojevima.


Fizika uvod

Koordinatni sustavi

Za određivanje položaja tijela koristimo se koordinatnim sustavima koji su uglavnom istovjetni onima koji se koriste u matematici.

Osnovni koordinatni sustav je pravokutni kartezijev sustav.

Izgled i odvijanje fizikalne pojave ne može ovisiti o oordinatnom

sustavu (vrijedi za k. sustave u mirovanju ili jednolikom gibanju), pa ishodište i smjer osi biramo tako da problem bude što je moguće jednostavniji.

fizikalni koordinatni sustavi uvijek su desni!


Fizika uvod

Koordinatni sustavi 2

Desni koordinatni sustav je onaj kod kojeg desni vijak koji

stoji u smjeru z osi napreduje u +z smjeru kad se

zakreće od +x-osi prema +y-osi.

Lakše: pravilo desne ruke: ako ispružene prste desne šake

postavimo u smjer +x osi, pa nakon toga prste najkraćim

putem savinemo prema +y osi, ispruženi palac pokazuje

smjer +z osi.

Lijevi k.s. mijenjaju predzanke u nekim jednadžbama i u fizici se ne koriste!


Fizika uvod

Koordinatni sustavi 3

z

z

y

x

x

y

Desni sustav Lijevi sustav


Fizika uvod

Cilindrični koordinatni sustav

z

y

x

Ako problem ima rotacionu simetriju, koristi se ovaj sustav jer je u njemu moguće lakše računati.


Fizika uvod

Cilindrični koordinatni sustav 2

z

y

x


Fizika uvod

Sferni koordinatni sustav

z

r

y

x

Za probleme sa sfernom simetrijom.


Fizika uvod

Sferni koordinatni sustav 2

z

r

y

x


Fizika uvod

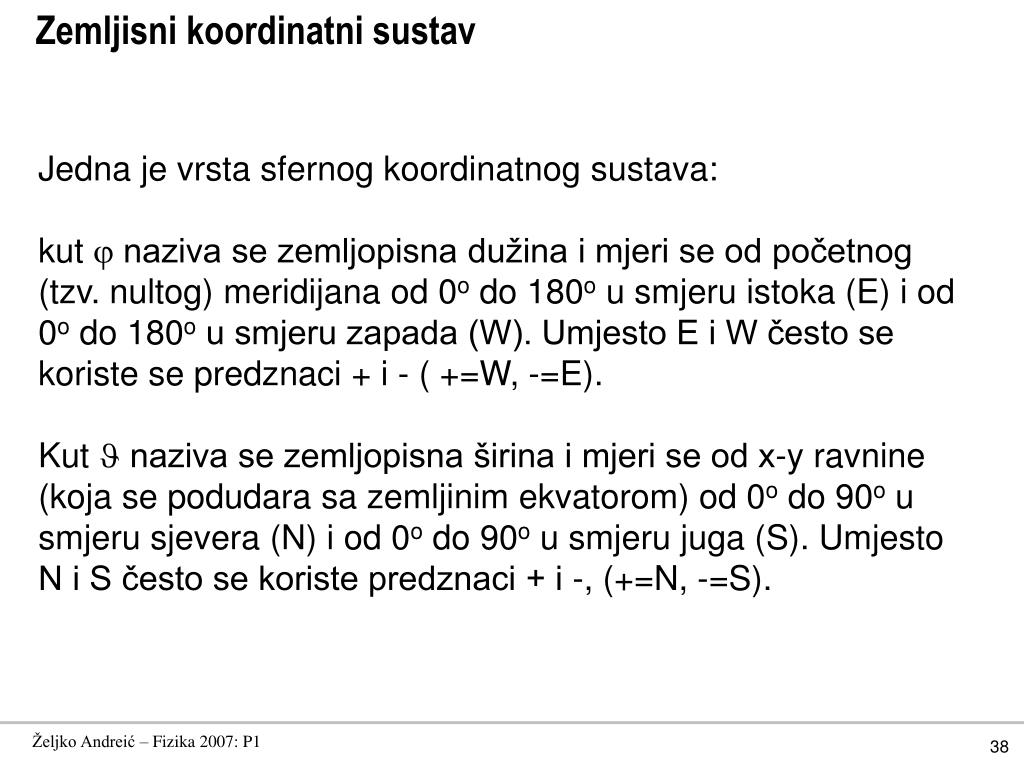

Zemljisni koordinatni sustav

Jedna je vrsta sfernog koordinatnog sustava:

kut  naziva se zemljopisna dužina i mjeri se od početnog (tzv. nultog) meridijana od 0o do 180o u smjeru istoka (E) i od 0o do 180o u smjeru zapada (W). Umjesto E i W često se koriste se predznaci + i - ( +=W, -=E).

Kut  naziva se zemljopisna širina i mjeri se od x-y ravnine (koja se podudara sa zemljinim ekvatorom) od 0o do 90o u smjeru sjevera (N) i od 0o do 90o u smjeru juga (S). Umjesto

N i S često se koriste predznaci + i -, (+=N, -=S).


Fizika uvod

Zemljisni koordinatni sustav 2

Udaljenost r najčešće se ne koristi jer su za položaj na zemljinoj površini dovoljne samo dvije koordinate, zemljopisna širina i zemljopisna dužina. Ako je ipak potrebno poznavanje udaljenosti r, ona se naziva nadmorska visina i mjeri se od tzv. srednjeg geoida koji otprilike odgovara morskoj površini, a ne od središta zemljine kugle.

Formule pretvorbe iz kartezijevog koordinatnog sustava

u zemljopisni prilagođene su gornjim definicijama koordinata i razlikuju se od formula koje vrijede za standardizirani sferni koordinatni sustav.


Fizika uvod

Grafičko prikazivanje fizikalnih veličina

Rezultati proučavanja fizikalnog modela neke pojave ili procesa uglavnom su brojačane vrijednosti fizikalnih veličina sa kojima opisujemo taj model. One su često izražene kao funkcije

vremena ili neke druge fizikalne veličine.

U prvom koraku te se vrijednosti mogu tabelirati (primjer: vodostaj rijeke).


Fizika uvod

Grafičko prikazivanje fizikalnih veličina 2

prostor za graf

papir

Tablice su nepregledne, podaci se prikazuju u grafikonima.

Grafikon je u svom osnovnom obliku kartezijev sustav u ravnini.

x-os se postavlja horizontalno i naziva se osapscisa, a y-os se postavlja vertikalno i naziva se osordinata.

desno: primjer odriđivanja veličine grafikona.


Fizika uvod

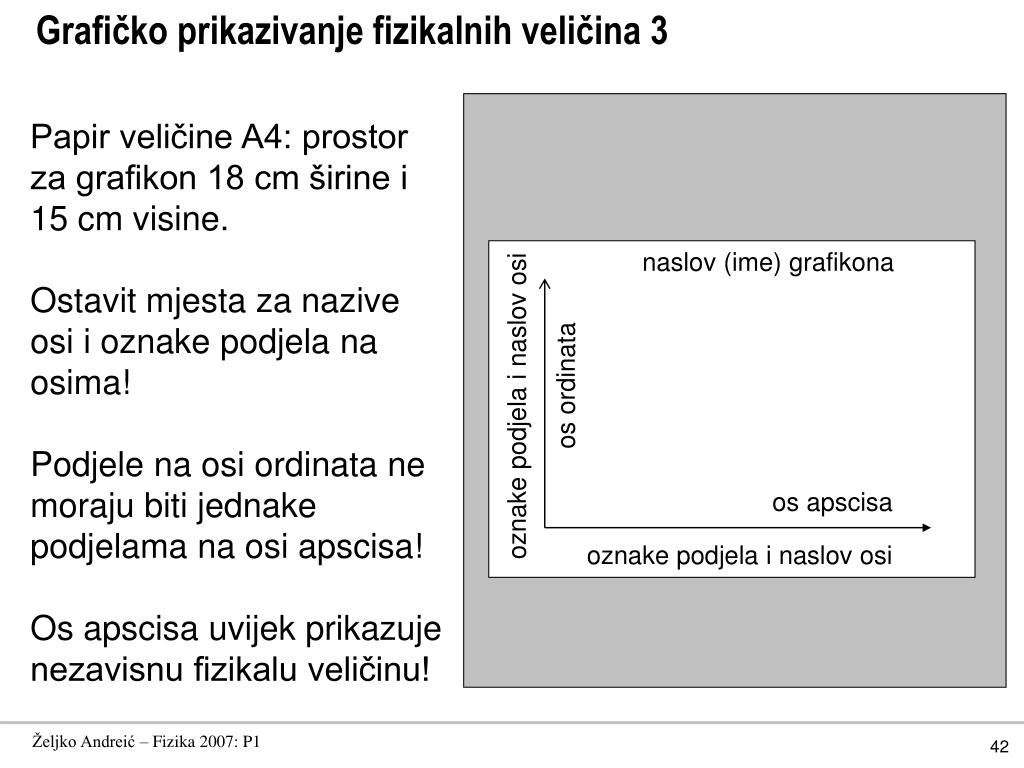

Grafičko prikazivanje fizikalnih veličina 3

Papir veličine A4: prostor za grafikon 18 cm širine i 15 cm visine.

Ostavit mjesta za nazive osi i oznake podjela na osima!

Podjele na osi ordinata ne moraju biti jednake podjelama na osi apscisa!

Os apscisa uvijek prikazuje nezavisnu fizikalu veličinu!

naslov (ime) grafikona

os ordinata

oznake podjela i naslov osi

os apscisa

oznake podjela i naslov osi


Fizika uvod

Grafičko prikazivanje fizikalnih veličina 4

Papir veličine A4: prostor za grafikon 18 cm širine i 15 cm visine.

Ostavit mjesta za nazive osi i oznake podjela na osima!

Podjele na osi ordinata ne moraju biti jednake podjelama na osi apscisa!

Os apscisa uvijek prikazuje nezavisnu fizikalu veličinu!

Vodostaj Save kod Zagreba

200

vodostaj (cm)

160

120

1 2 4 6 8

proteklo vrijeme (dani)


Fizika uvod

Grafičko prikazivanje fizikalnih veličina 5

Vodostaj Save kod Zagreba

200

vodostaj (cm)

160

120

1 2 4 6 8

proteklo vrijeme (dani)


Fizika uvod

Grafičko prikazivanje fizikalnih veličina 6

Vodostaj Save kod Zagreba

200

vodostaj (cm)

160

120

1 2 4 6 8

proteklo vrijeme (dani)


  • Login
