Entwurf wxocr

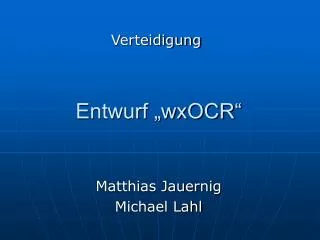

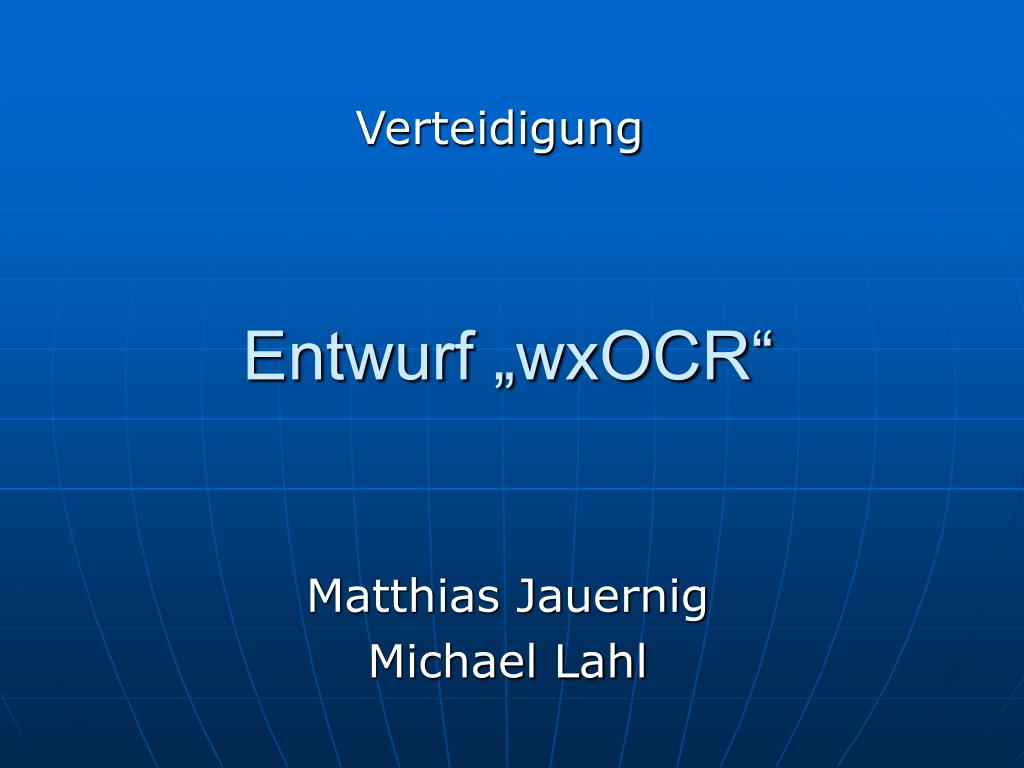

Verteidigung

Entwurf „wxOCR“

Matthias Jauernig

Michael Lahl


Entwurf wxocr

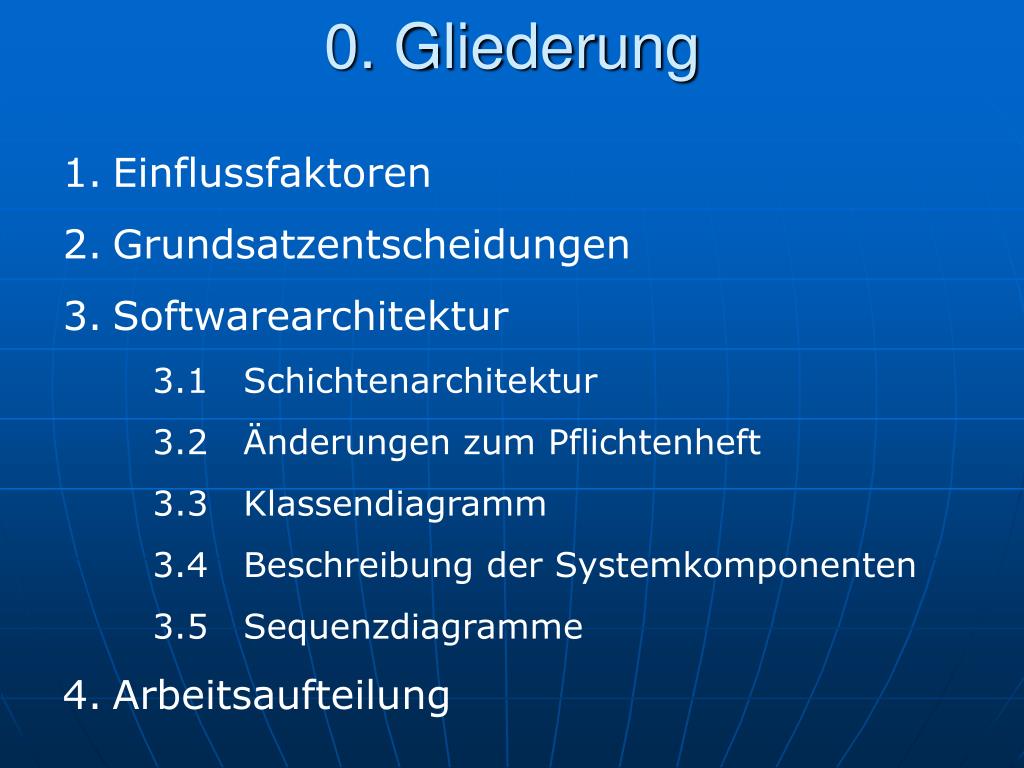

0. Gliederung

  • Einflussfaktoren

  • Grundsatzentscheidungen

  • Softwarearchitektur

    • 3.1Schichtenarchitektur

    • 3.2Änderungen zum Pflichtenheft

    • 3.3Klassendiagramm

    • 3.4Beschreibung der Systemkomponenten

    • 3.5Sequenzdiagramme

  • Arbeitsaufteilung


Entwurf wxocr

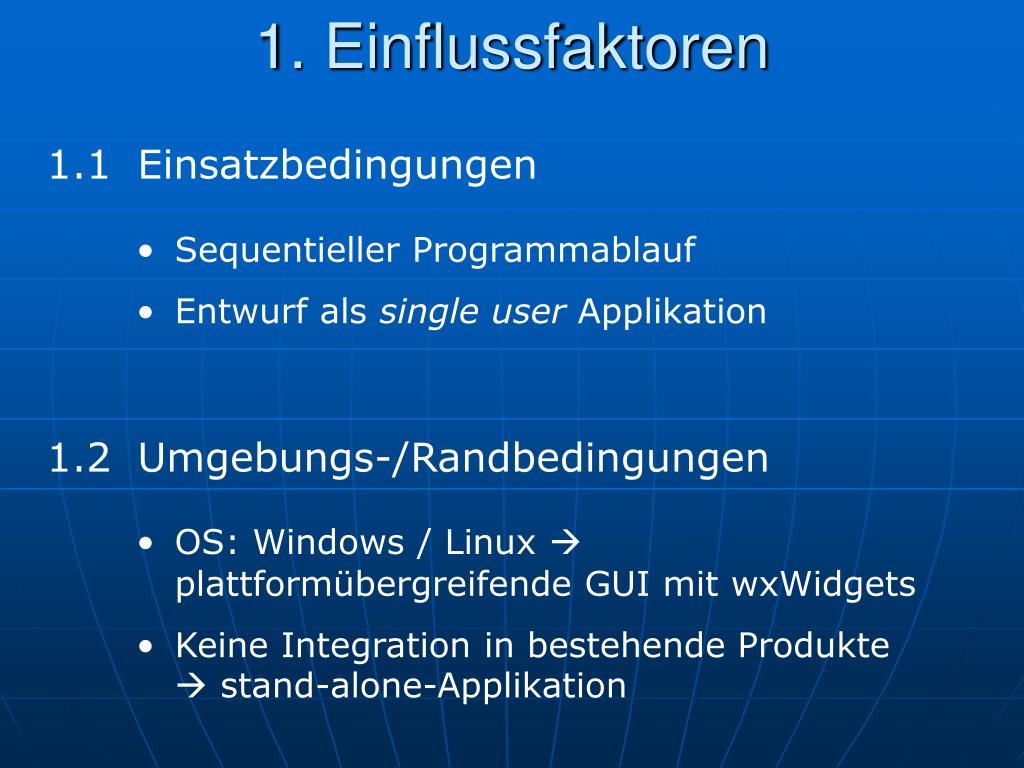

1. Einflussfaktoren

  • 1.1Einsatzbedingungen

    • Sequentieller Programmablauf

    • Entwurf als single user Applikation

  • 1.2Umgebungs-/Randbedingungen

    • OS: Windows / Linux  plattformübergreifende GUI mit wxWidgets

    • Keine Integration in bestehende Produkte  stand-alone-Applikation


Entwurf wxocr

1. Einflussfaktoren

  • 1.3Bedingungen aus Qualitätsanforderungen

    • Anpassbarkeit/Austauschbarkeit, vor allem der Bildverarbeitungskomponente

    • Aufteilung in Teilprogramme wxOCR (main) und wxOCR net Trainer, um das Neuronale Netz schon vorher anlernen zu können


Entwurf wxocr

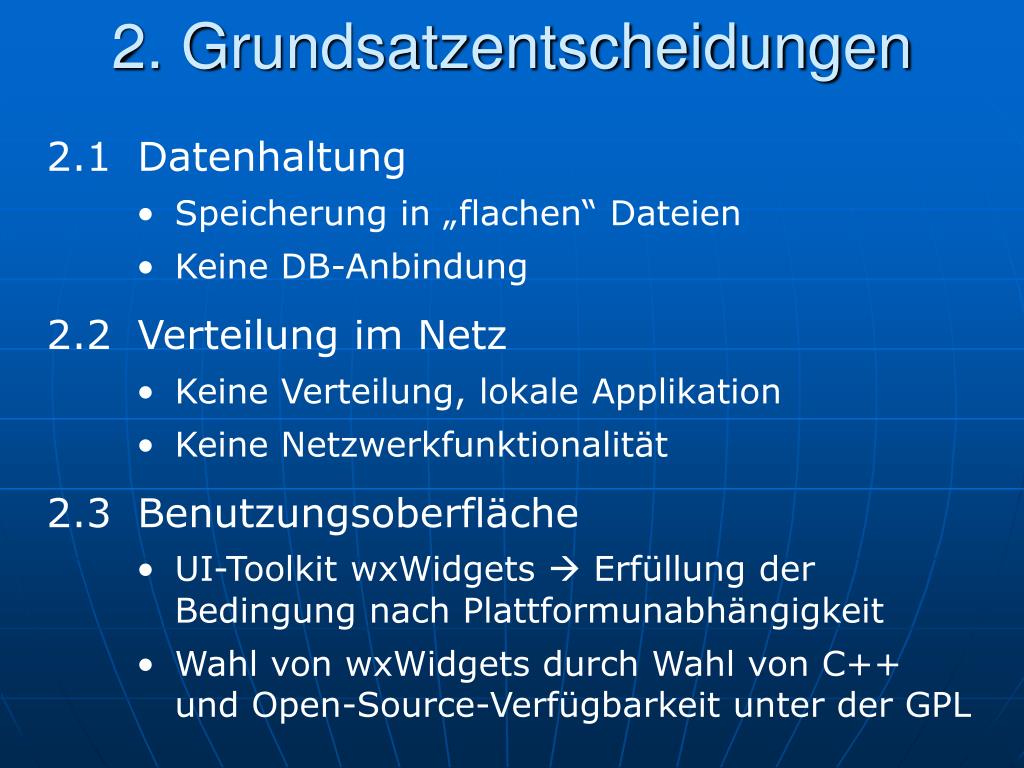

2. Grundsatzentscheidungen

  • 2.1Datenhaltung

    • Speicherung in „flachen“ Dateien

    • Keine DB-Anbindung

  • 2.2Verteilung im Netz

    • Keine Verteilung, lokale Applikation

    • Keine Netzwerkfunktionalität

  • 2.3Benutzungsoberfläche

    • UI-Toolkit wxWidgets  Erfüllung der Bedingung nach Plattformunabhängigkeit

    • Wahl von wxWidgets durch Wahl von C++ und Open-Source-Verfügbarkeit unter der GPL


Entwurf wxocr

3. Softwarearchitektur

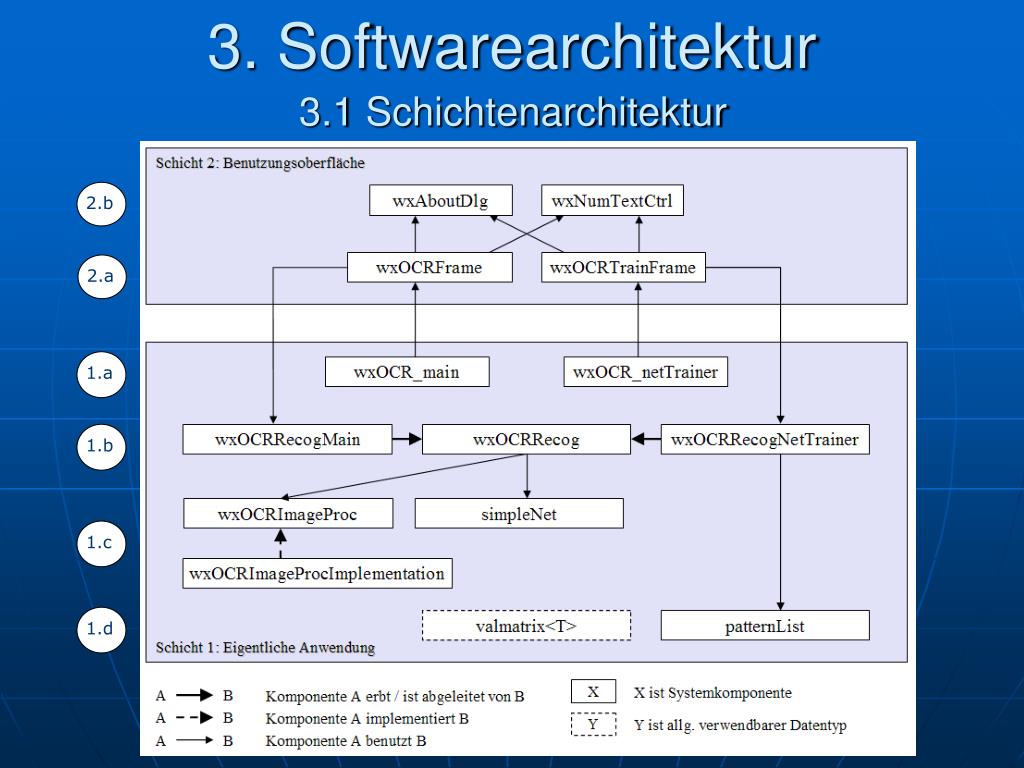

3.1 Schichtenarchitektur

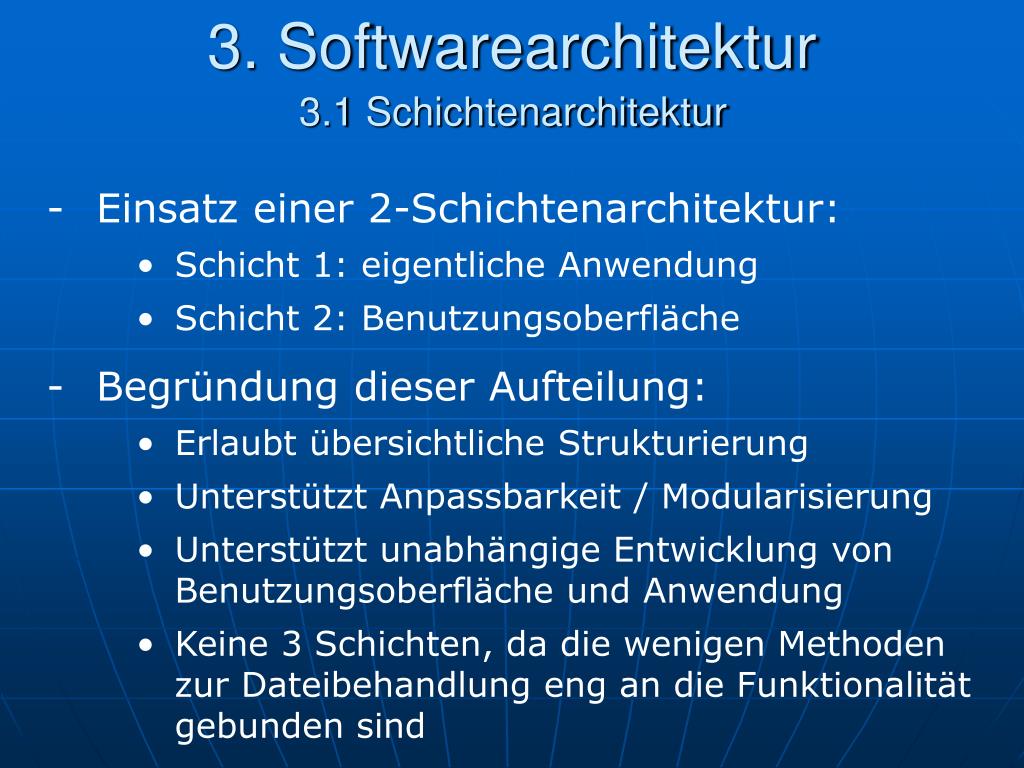

  • Einsatz einer 2-Schichtenarchitektur:

    • Schicht 1: eigentliche Anwendung

    • Schicht 2: Benutzungsoberfläche

  • Begründung dieser Aufteilung:

    • Erlaubt übersichtliche Strukturierung

    • Unterstützt Anpassbarkeit / Modularisierung

    • Unterstützt unabhängige Entwicklung von Benutzungsoberfläche und Anwendung

    • Keine 3 Schichten, da die wenigen Methoden zur Dateibehandlung eng an die Funktionalität gebunden sind


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.1 Schichtenarchitektur


Entwurf wxocr

3. Softwarearchitektur

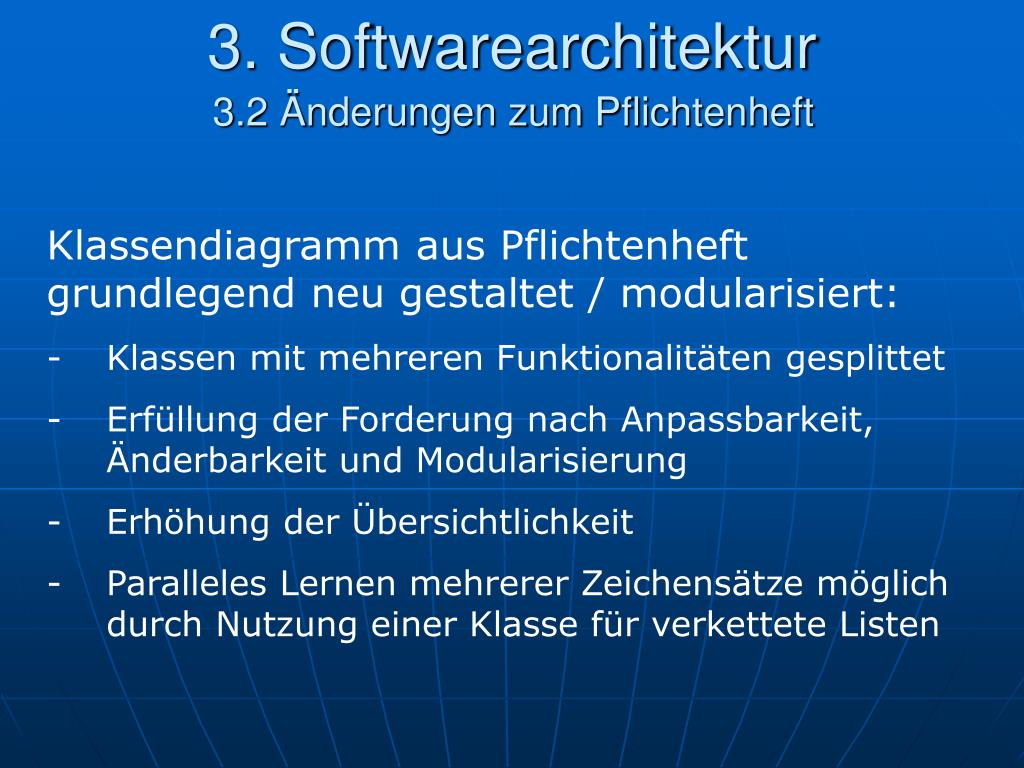

3.2 Änderungen zum Pflichtenheft

  • Klassendiagramm aus Pflichtenheft

  • grundlegend neu gestaltet / modularisiert:

  • Klassen mit mehreren Funktionalitäten gesplittet

  • Erfüllung der Forderung nach Anpassbarkeit, Änderbarkeit und Modularisierung

  • Erhöhung der Übersichtlichkeit

  • Paralleles Lernen mehrerer Zeichensätze möglich durch Nutzung einer Klasse für verkettete Listen


Entwurf wxocr

3. Softwarearchitektur

3.2 Änderungen zum Pflichtenheft


Entwurf wxocr

3. Softwarearchitektur

3.3 Klassendiagramm


Entwurf wxocr

3. Softwarearchitektur

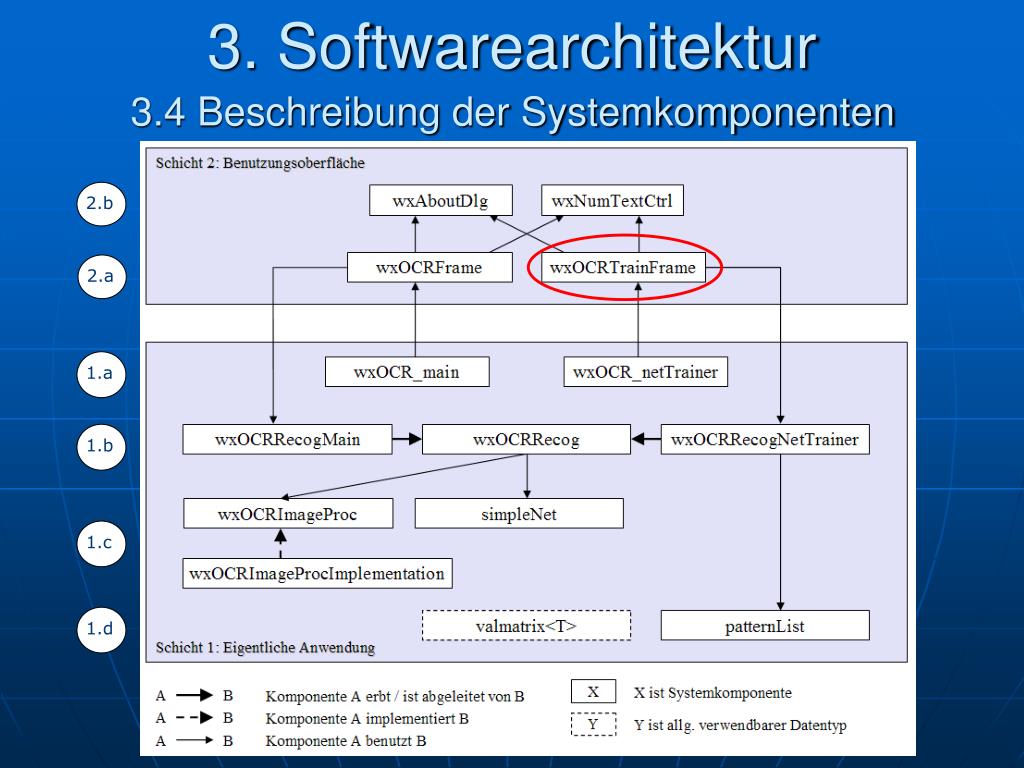

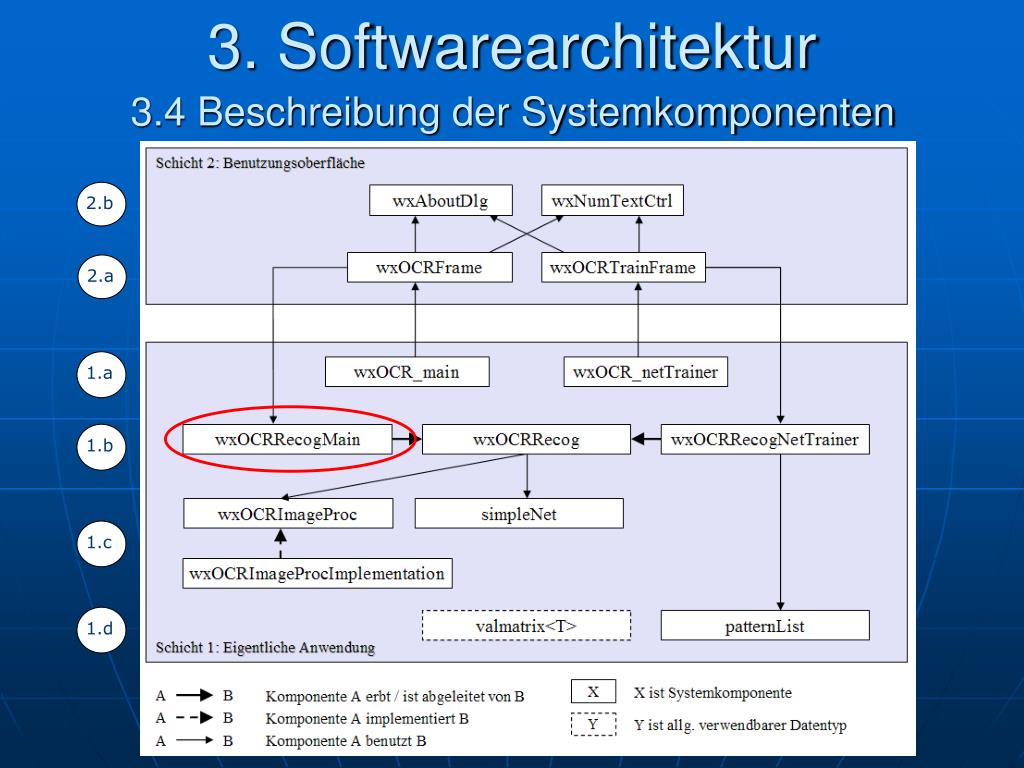

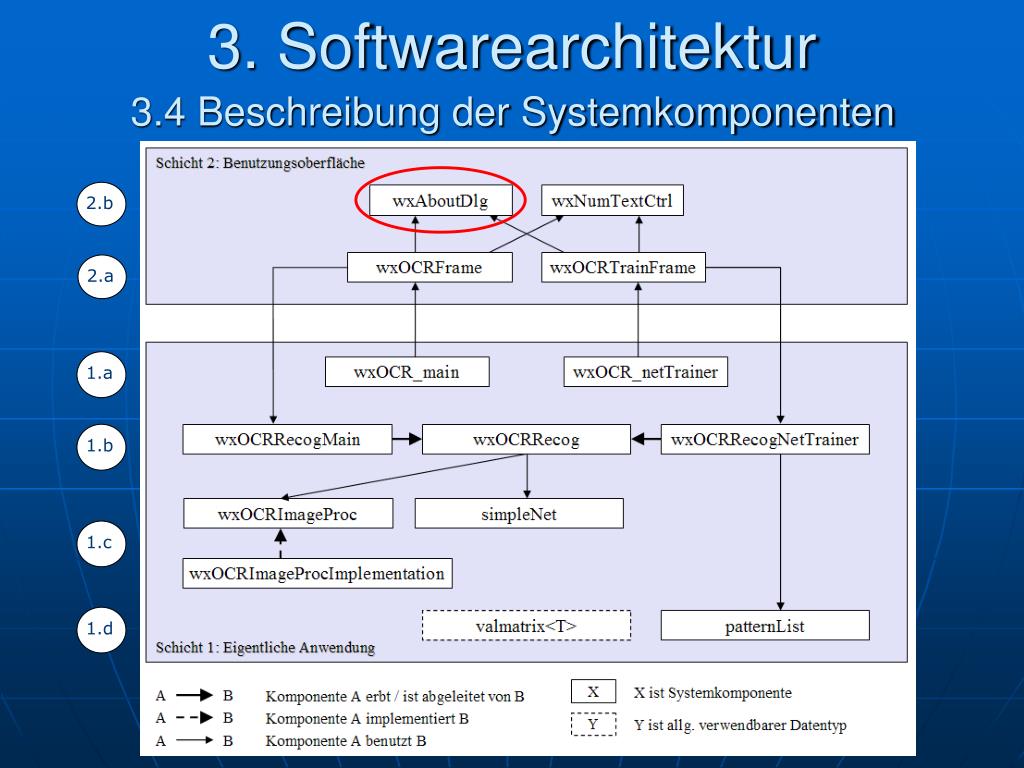

3.4 Beschreibung der Systemkomponenten

  • Allgemein:

  • Wert auf Nutzung oo Funktionalitäten: z.B. eigene polymorphe Klasse valmatrix<T>, welche auf den C++ Datentypen slice<T> und valarray<T> beruht

  • Beim Neuronalen Netz Einsatz von float** anstelle von valmatrix<T> aus Performance-Gründen

  • Nutzung von Exceptions, um Fehler abzufangen (vorrangig im Umgang mit Dateien)


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.4 Beschreibung der Systemkomponenten


Entwurf wxocr

3. Softwarearchitektur

3.4 Beschreibung der Systemkomponenten

3.4.1 Schicht 1: Eigentliche Anwendung

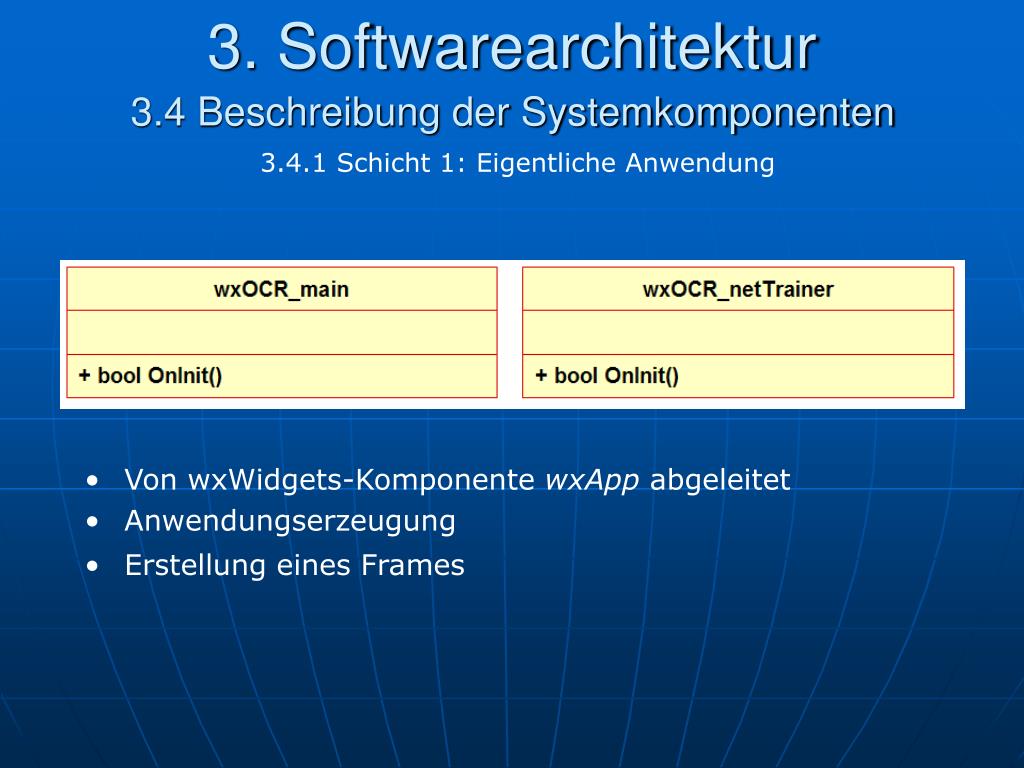

  • Von wxWidgets-Komponente wxApp abgeleitet

  • Anwendungserzeugung

  • Erstellung eines Frames


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.4 Beschreibung der Systemkomponenten


Entwurf wxocr

3. Softwarearchitektur

3.4 Beschreibung der Systemkomponenten

3.4.1 Schicht 1: Eigentliche Anwendung

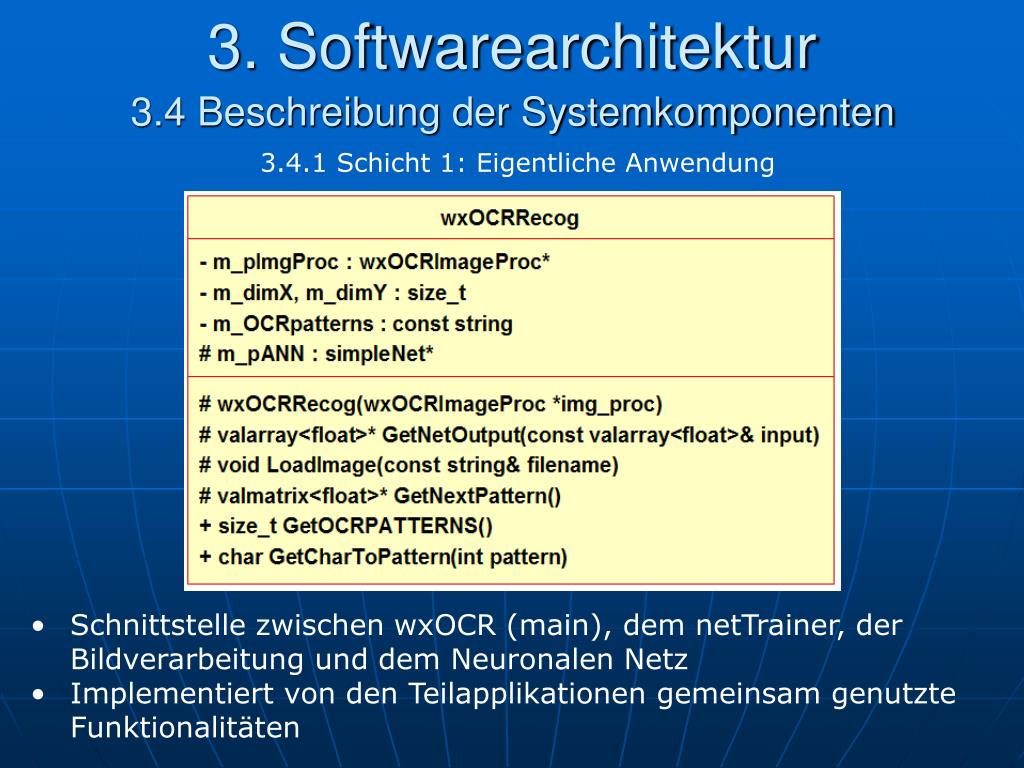

  • Schnittstelle zwischen wxOCR (main), dem netTrainer, der Bildverarbeitung und dem Neuronalen Netz

  • Implementiert von den Teilapplikationen gemeinsam genutzte Funktionalitäten


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.4 Beschreibung der Systemkomponenten


Entwurf wxocr

3. Softwarearchitektur

3.4 Beschreibung der Systemkomponenten

3.4.1 Schicht 1: Eigentliche Anwendung

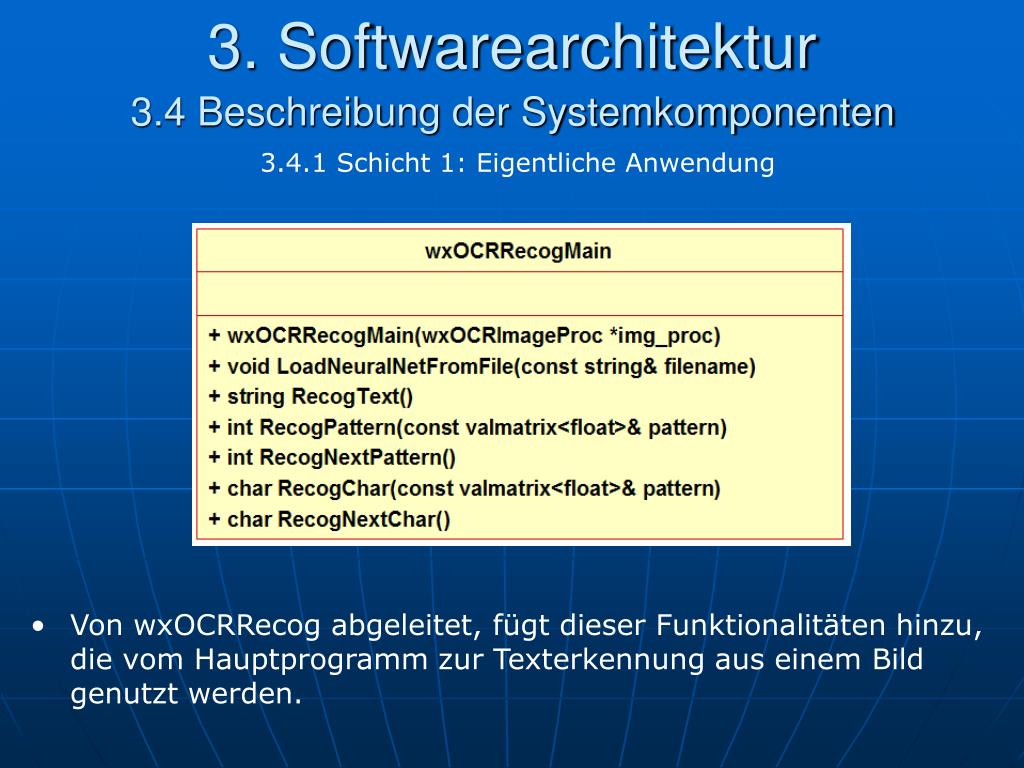

  • Von wxOCRRecog abgeleitet, fügt dieser Funktionalitäten hinzu, die vom Hauptprogramm zur Texterkennung aus einem Bild genutzt werden.


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.4 Beschreibung der Systemkomponenten


Entwurf wxocr

3. Softwarearchitektur

3.4 Beschreibung der Systemkomponenten

3.4.1 Schicht 1: Eigentliche Anwendung

  • Von wxOCRRecog abgeleitet

  • Hinzugefügte Funktionalität, z.B. Zeichensatz einlesen oder Neuronales Netz antrainieren und speichern

  • Zu lernende Zeichensätze werden in verketteter Liste (patternList) gespeichert


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.4 Beschreibung der Systemkomponenten


Entwurf wxocr

3. Softwarearchitektur

3.4 Beschreibung der Systemkomponenten

3.4.1 Schicht 1: Eigentliche Anwendung

  • Abstrakte Klasse

  • Vorlage für konkrete Implementierungen der Bildverarbeitung

  • Enthält Basisfunktionen, die genutzt werden können

  • Leichte Anpassbarkeit durch Parametrisierung der wxOCRRecog-Klassen mit einem konkreten Bildverarbeitungsobjekt


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.4 Beschreibung der Systemkomponenten


Entwurf wxocr

3. Softwarearchitektur

3.4 Beschreibung der Systemkomponenten

3.4.1 Schicht 1: Eigentliche Anwendung

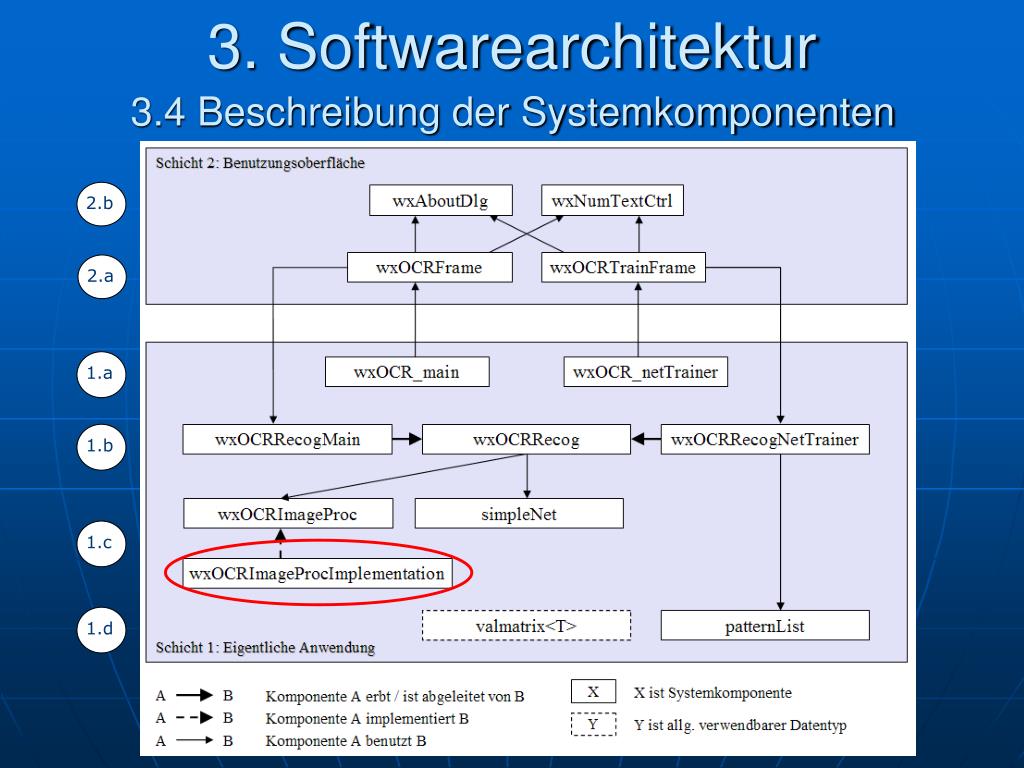

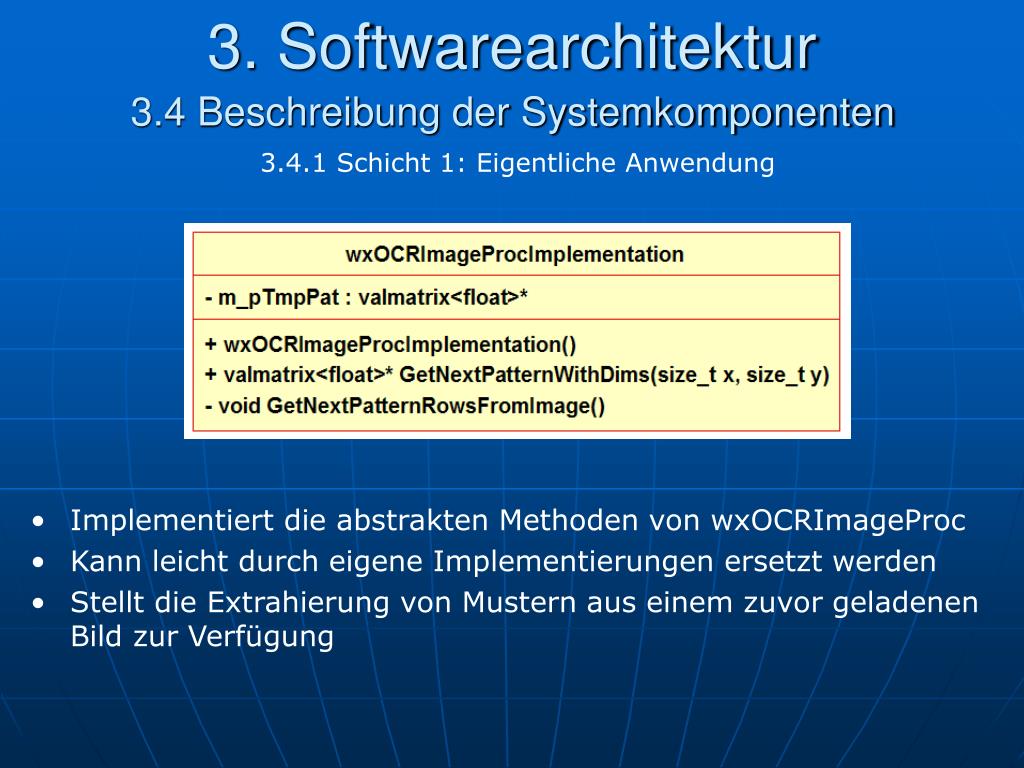

  • Implementiert die abstrakten Methoden von wxOCRImageProc

  • Kann leicht durch eigene Implementierungen ersetzt werden

  • Stellt die Extrahierung von Mustern aus einem zuvor geladenen Bild zur Verfügung


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.4 Beschreibung der Systemkomponenten


Entwurf wxocr

3. Softwarearchitektur

3.4 Beschreibung der Systemkomponenten

3.4.1 Schicht 1: Eigentliche Anwendung

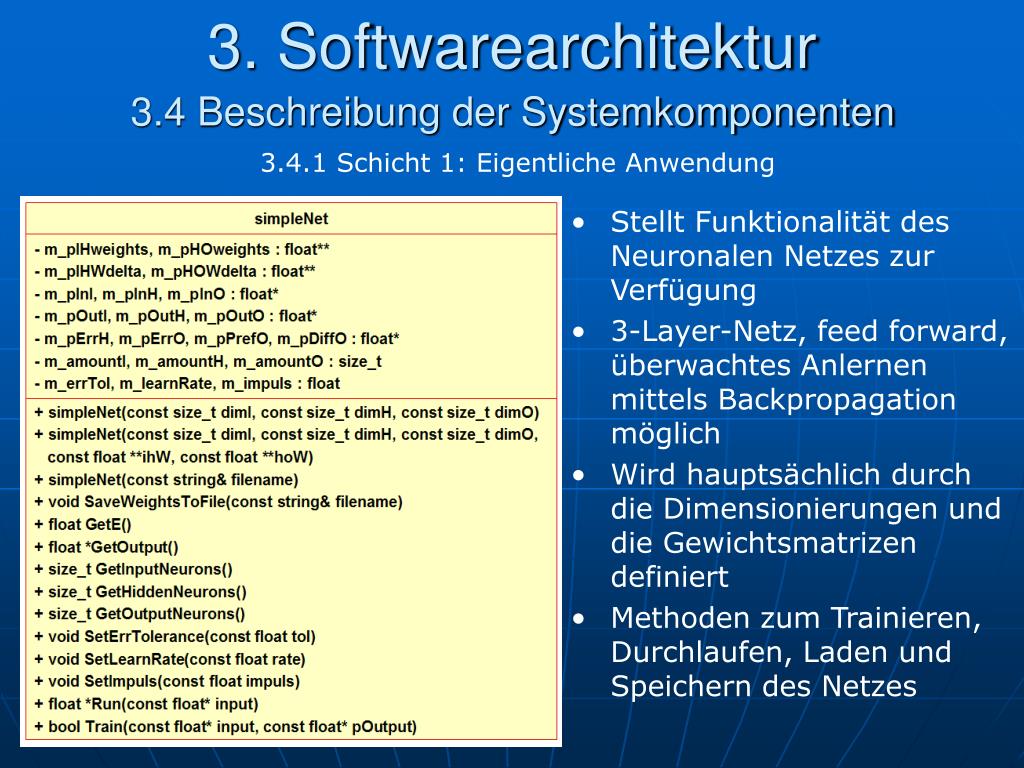

  • Stellt Funktionalität des Neuronalen Netzes zur Verfügung

  • 3-Layer-Netz, feed forward, überwachtes Anlernen mittels Backpropagation möglich

  • Wird hauptsächlich durch die Dimensionierungen und die Gewichtsmatrizen definiert

  • Methoden zum Trainieren, Durchlaufen, Laden und Speichern des Netzes


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.4 Beschreibung der Systemkomponenten


Entwurf wxocr

3. Softwarearchitektur

3.4 Beschreibung der Systemkomponenten

3.4.1 Schicht 1: Eigentliche Anwendung

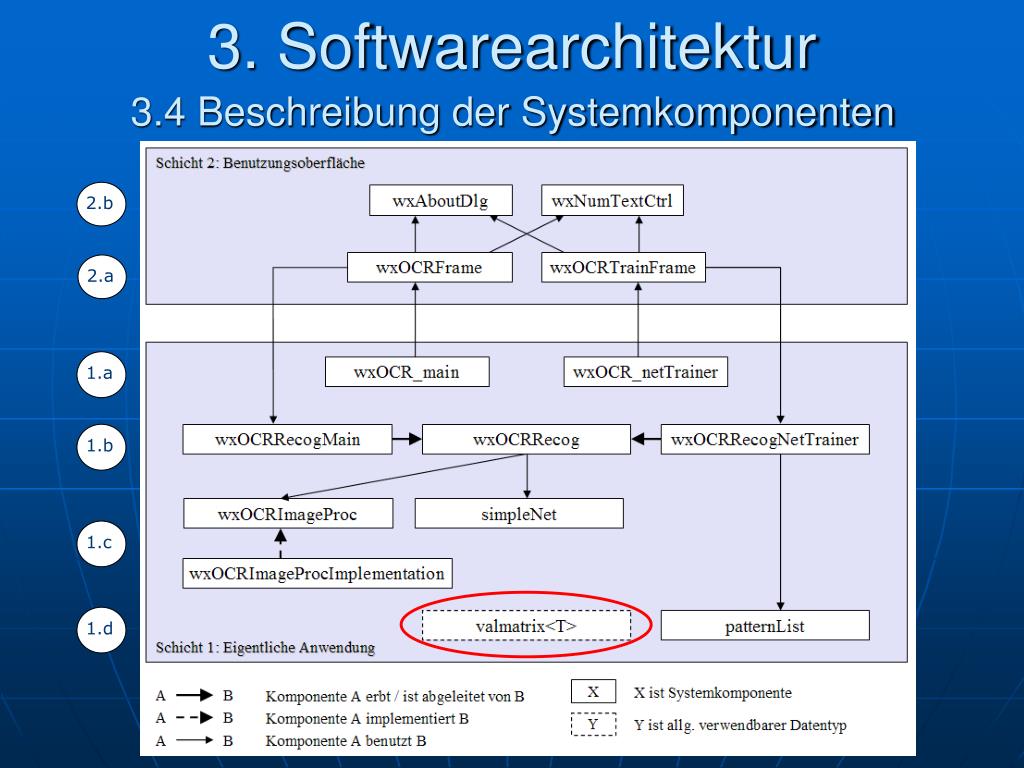

  • Polymorphe Klasse für eine 2D-Matrix

  • Durch Operator-Überladung Zugriff mittels [i][j] möglich

  • Nutzung der Datentypen slice<T> und valarray<T> aus der C++ Standardbibliothek


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.4 Beschreibung der Systemkomponenten


Entwurf wxocr

3. Softwarearchitektur

3.4 Beschreibung der Systemkomponenten

3.4.1 Schicht 1: Eigentliche Anwendung

  • Verkettete Liste zum Speichern der eingelesenen Zeichensätze

  • Methoden zum Einfügen, Löschen und Umsetzen des aktuellen Zeichensatzes

  • Zugriff auf aktuelle Zeichensatz-Matrix mit [i] möglich


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.4 Beschreibung der Systemkomponenten


Entwurf wxocr

3. Softwarearchitektur

3.4 Beschreibung der Systemkomponenten

3.4.1 Schicht 2: Benutzungsoberfläche

  • Von wxWidgets-Komponente wxFrame abgeleitet

  • Stellt Fenster des Hauptprogramms zur Verfügung

  • Bild kann geladen und der daraus erkannte Text gespeichert werden


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.4 Beschreibung der Systemkomponenten


Entwurf wxocr

3. Softwarearchitektur

3.4 Beschreibung der Systemkomponenten

3.4.1 Schicht 2: Benutzungsoberfläche

  • Fenster des netTrainers

  • Funktionen zum Handling von Zeichensätzen und Trainieren sowie Speichern des Neuronalen Netzes


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.4 Beschreibung der Systemkomponenten


Entwurf wxocr

3. Softwarearchitektur

3.4 Beschreibung der Systemkomponenten

3.4.1 Schicht 2: Benutzungsoberfläche

  • Von wxWidgets-Komponente wxDialog abgeleitet

  • Zweck ist das Anzeigen eines Informationsdialogs zum Projekt


Entwurf wxocr

3. Softwarearchitektur

2.b

2.a

1.a

1.b

1.c

1.d

3.4 Beschreibung der Systemkomponenten


Entwurf wxocr

3. Softwarearchitektur

3.4 Beschreibung der Systemkomponenten

3.4.1 Schicht 2: Benutzungsoberfläche

  • Abgeleitet von wxWidgets-Komponente wxTextCtrl

  • Erzeugt Texteingabe-Element, welches lediglich ganzzahlige Eingaben im Intervall [0…10000[ akzeptiert

  • Z.B. zur Eingabe der Lernepochen des Neuronalen Netzes


Entwurf wxocr

3. Softwarearchitektur

3.5 Sequenzdiagramme

3.5.1 Verdeutlichung der Bildverarbeitungs-Anpassbarkeit


Entwurf wxocr

3. Softwarearchitektur

3.5 Sequenzdiagramme

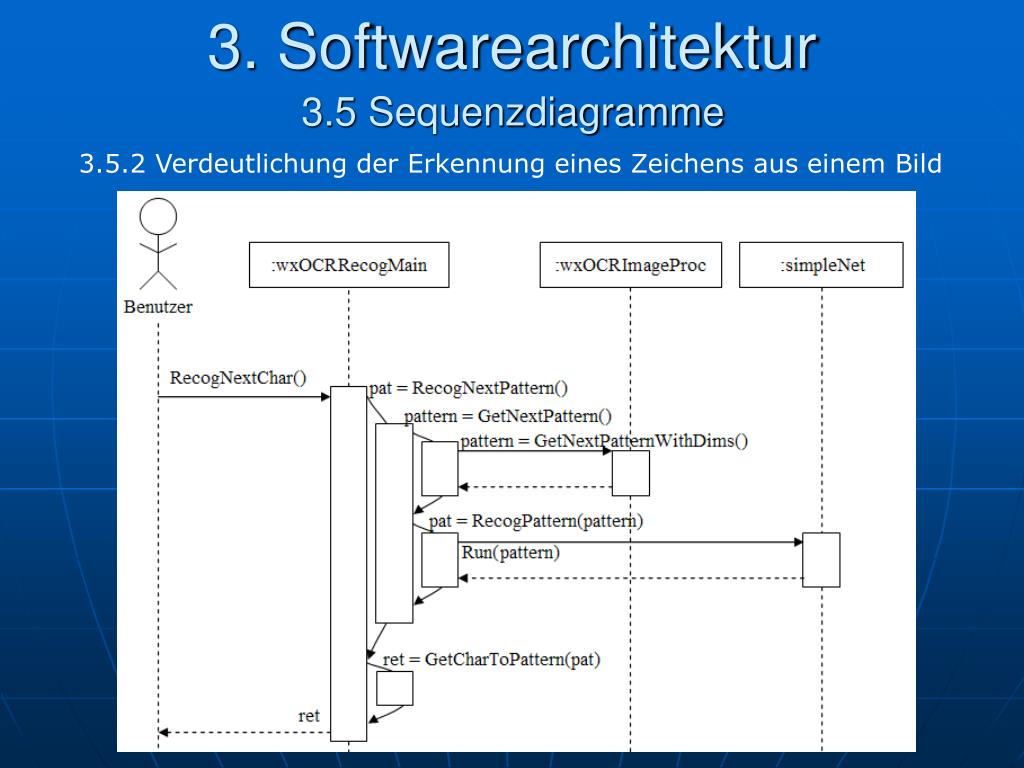

3.5.2 Verdeutlichung der Erkennung eines Zeichens aus einem Bild


Entwurf wxocr

4. Arbeitsaufteilung


Entwurf wxocr

Noch Fragen?

?

?

?

?

?

?

?

?

?

?

?
