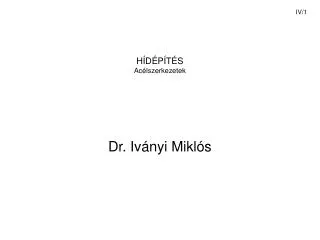

  1. HÍDÉPÍTÉSAcélszerkezetek Dr. Iványi Miklós

  2. Öszvérgerenda hidak Vasúti hidak 8.2.93. ábra. Együttdolgozó szerkezetű felsőpályás hidak ágyazatátvezetéssel a)Faltus, 1964 szerint; b) Winckel, 1956 szerint

  3. 8.3.8. ábra. Kereszt- és hossztartókkal együttdolgozó betonhídpálya a) teherelosztó hossztartók nélkül; b) egy teherelosztó hossztartóval; c) két teherelosztó hossztartóval Grassl, 1962 szerint

  4. 8.3.9. ábra. Kereszt- és hossztartókkal együttdolgozó betonhídpálya (rövidítéseket lásd az előző ábrán) a) gerinclemezes kereszttartókkal; b) rácsos kereszttartókkal

  5. Öszvér gerendahidak részletei 8.3.34. ábra. Hosszirányú feszítőbetétek elrendezése (elv)

  6. Szerelési technológiák hatása:(a) Tökéletes együttdolgozás esetén: 8.3.35. ábra. Metszeterők tökéletes együttdolgozás esetében a) acéltartó; b) együttdolgozó tartó

  7. (b) Egy segédjárom esetén 8.3.36. ábra. Metszeterők egy segédjárom esetében a) acéltartó; b) együttdolgozó tartó

  8. (c) Hasznos teherre történő együttdolgozás esetén: 8.3.38. ábra. Metszeterők hasznos teherre történő együttdolgozásesetében a) acéltartó; b) együttdolgozó tartó

  9. (d) Egynyílású tartó túlemelése esetén 8.3.39. ábra. Egynyílású tartó metszeterőinek átrendezése szerelési feszítéssel a) acéltartó felemelése segédjáromra (w,st); b) acéltartó alátámasztása két járommal

  10. 8.3.40. ábra. Kétnyílású tartó metszeterői a) támaszemelések az acéltartón (w,st); b) támaszsüllyesztés (w) és feszítés (v) az együttdolgozó tartón

  11. A vasbetonlemez és acéltartó kapcsolata 8.3.45. ábra. Derékszögű fog a) függőleges kengyellel; b) ferde kengyellel; c) ferde köracélokkal

  12. 8.3.46. ábra. Együttdolgoztató csapok helyszínen készült betonlemezben a) fejes csap Buchholz, 1966 szerint;b) köracél csap Roik, 1962b szerint

  13. 8.3.47. ábra. Csapok előregyártott lemezek esetén a) üregekkel Sattler, 1962 szerint; b) bebetonozott talplemezes csapok Roik, 1968 szerint

  14. 8.3.48. ábra. Üreges fog Vers. und Entwick., 1968 ill. VE Projekt., 1969 szerint

  15. 8.3.49. ábra. Csúszásmentes csavarkapcsolat Versuchs- und Entwicklungsstelle..., 1968 szerint 8.3.50. ábra. Feszített ragasztott kapcsolat Aschenberg, Reimers, 1968 szerint

  16. 8.3.51. ábra. Együttdolgozó hidak nyitott keresztmetszettel Luckwaldt, 1965 szerint a) lágy vasalású lemez; b) keresztirányban feszített lemez

  17. 8.3.52. ábra. Szekrénykeresztmetszetű együttdolgozó hidak a)Fiedler, Haser, 1967 szerint;b) Resinger, Egger, 1960 szerint

  18. 8.3.53. ábra. Folytatólagos együttdolgozó hidak megszakított együttdolgozó kapcsolattal Müller, Grabner, 1962 szerint

  19. 8.3.54. ábra. Együttdolgozó híd előregyártott lemezekkel Czerny, 1964 szerint

  20. 8.3.57. ábra. Rugalmas kapcsolatú híd Homberg, 1952 szerint (elv) a) keresztmetszet; b) feszültségcsúcsok leépítése

  21. ÖszvérhidakMéretezési kérdések (rugalmassági alapon) • Egyszerűsítő feltevések: • Az anyagok rugalmasak, követik a Hooke-törvényt • Az eredetileg sík együttdolgozó keresztmetszetek a hajlítás után is síkok maradnak (Bernoulli-Navier féle hipotézis) • A tartót a vasbeton lemez jelentős keresztirányú kiterjedése ellenére is síkbeli tartóként lehet kezelni • a kapcsolat az acél tartó és a vasbeton lemez között folytonos • E feltevésekkel az acéltartóból és vasbeton lemezből álló öszvértartó keresztmetszeteiben ébredő feszültségeket formailag kétféle módon lehet kimutatni: • a vasbeton lemez redukálásával, vagy • az igénybevételek szétosztásával.

  22. (1) Feszültségek kimutatása a vasbetonlemez keresztmetszetének redukálásával: 7.3.1. ábra Öszvértartó kereszt-metszetének fontosabb adatai Ideális keresztmetszet saját súlyponti tengelyére vett inercia: N nagyságú központos normálerő esetén az acélban illetve a betonban keletkező feszültség: 7.3.2. ábra Feszültségeloszlás központos derékerő esetében

  23. Hajlítónyomaték esetén M nagyságú hajlítónyomaték esetén az acélban illetve a betonban keletkező feszültség: 7.3.3. ábra Feszültségeloszlás hajlítónyomaték esetében

  24. Vasbeton lemez zsugorodása; hőmérséklet különbség 7.3.4. ábra Feszültségeloszlás a betonlemez zsugorodásából

  25. V nyíróerő hatása Zsuravszkij képlet szerint: Az öszvérkeresztmetszet ITi ideáliscsavarási inerciája a vasbeton lemez ITc és az acélgerenda ITs csavarási inerciájából a következő képlettel számítható: ahol nT a Gs és a Gc nyírási rugalmassági modulus aránya, azaz:

  26. (1) Feszültségek kimutatása az igénybevételek szétosztásával 7.3.5. ábra Öszvérkeresztmetszetre működő M nyomaték felbontása 7.3.6. ábra A vasbeton lemez feszültségei hajlítónyomaték esetében 7.3.7. ábra Az acéltartó feszültségei hajlítónyomaték esetében

  27. (3) Statikus törő-igénybevétel közelítő megállapítása 7.5.1. ábra Feltételezett feszültségeloszlás törést előidéző nyomaték esetében Egyensúlyi egyenlet: As’: húzott acélkeresztmetszet As’’: nyomott acélkeresztmetszet Teljes acélkeresztmetszet: Törőnyomaték:
