  1. GLASVEZELKABEL door: Rinus Molhoek

  2. De metaalkabelsvoor transport voor data en energie Waaruit bestaat zo’n kabel meestal uit? • Koperen kern of meerdere kernen • Isolatie • Soms metaal voor electrische afscherming • IJzer of staal voor mechanische afscherming

  3. VOORDELEN van Glasvezelkabel t.o.v. Koperkabel • Voordelige basismateriaal = kwartsglas • Zeer veilig (moeilijk af te luisteren) • Metaalvrije kabel (geen beïnvloeding bij blikseminslag) • Geen overspraak • Grote datatransportcapaciteit.

  4. PRINCIPE VAN DE OVERDRACHT

  5. Nadelen van glasvezelkabel • Complexere aanlegmethodeEerst moet de beschermbuis worden gelegd en daarna de kabel in de buis worden geblazen. • Montage en afwerken door specialisten

  6. GLASVEZELKABEL WENSEN • Metaalvrij • Lichtgewicht • max 14 mm doorsnede i.v.m. 32 mm inwendigebuis diameter. • Zo glad mogelijke buitenmantel • Langswaterdicht • Gewapend • Veel vezels • Trekbestendig

  7. TYPE GLASVEZEL • Multi-mode grotere diameter 50 µmafstanden tot ± 2 km • Single-mode kleine diameter 9-10 µmafstanden haalbaar van 50 km. 10 µm = 0,1 mm

  8. Doorsnede glasvezelkabel48 vezels

  9. LOOSE-TUBE • Zijaanzicht Loose-tube

  10. Het leggen van de beschermbuis • Sleuf graven • Invoeren van de HDPE-buis in de sleuf • Buis, waar nodig met klemkoppeling verbinden • Sleuf sluiten • Bestrating herstellen. • De twee einden van de buis steken boven de grond • Controle op lekkage , afpersen met 7 bar

  11. BESCHERMBUISHDPE-buis Ø 32 mm inwendig

  12. SLEUF GRAVEN • Meestal heeft elke buiseigenaar zijn eigen kleur: • b.v. • ENECO (Den Haag)- rode buis • ENECO (Dordrecht) - groene buis • Casema - groene buis • KPN - blauwe buis

  13. SLEUF met HDPE-BUIZEN

  14. MEELIFTENIEDER BETAALT EEN DEEL VAN DE KOSTEN

  15. BUIS LENGTE EN KABELLENGTE

  16. KLEMKOPPELING PLASSON COMFIT

  17. BUIS REINIGEN met FOAM-PROP

  18. INBLAZEN

  19. INBLAZEN GLASVEZELKABEL Eerste proeven vonden plaats met shuttle (of paraplu) in inwendig gladde buis Momenteel met “fladderende” kabel in geribbelde buis

  20. HASPEL met ± 4 km KABEL

  21. MAXIMALE INBLAASLENGTE Wrijvingsweerstand tussen de kabel en de buiswand is minimaal door de inwendige profilering in lengterichting. De maximale kabellengte die in één keer kan worden ingeblazen wordt onder andere bepaald door de kabeldiameter en het soort traject (in de praktijk komt dit neer op 1.200 tot 2.000 meter).

  22. KABEL OPACHTEN

  23. PATCHKAST

  24. SC - connector • De SC connector wordt voornamelijk gebruikt bij single mode glasvezelkabel. De SC connector is relatief vrij goedkoop, simpel en duurzaam

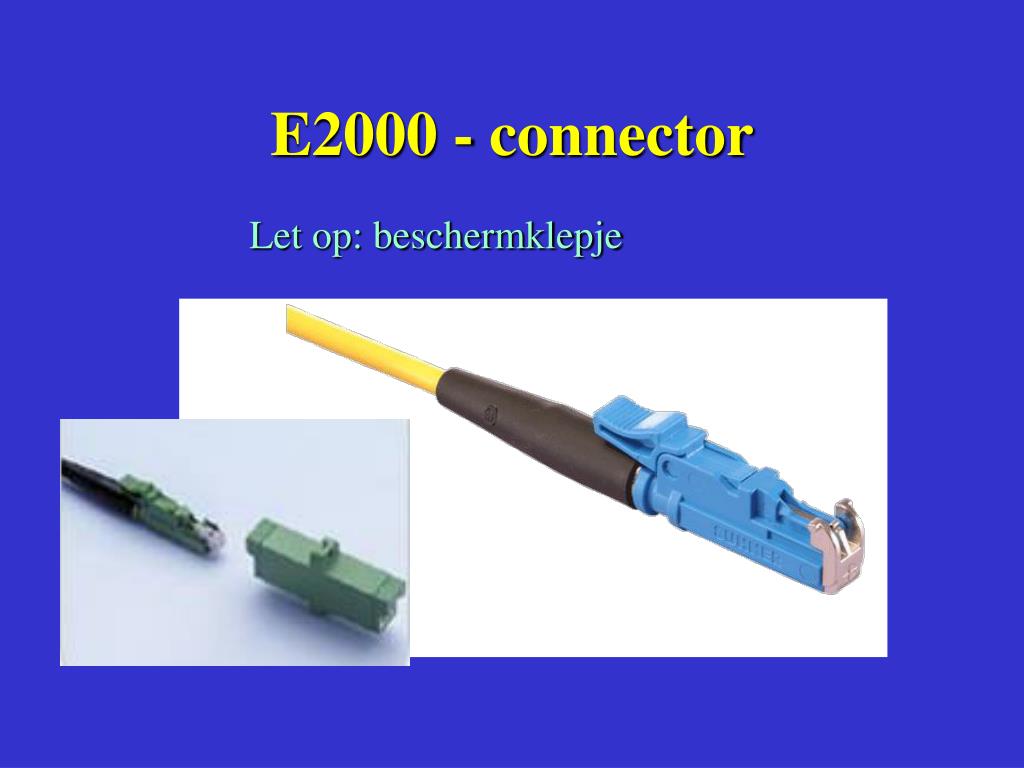

  25. E2000 - connector Let op: beschermklepje

  26. LASLADE IN PATCHPANEL met CONNECTORKOPPELING

  27. LASLADE IN PATCHPANEL

  28. Oogbescherming Simac Electronics bv brengt een bril op de markt, die de ogen beschermt tegen de gangbare laserstralen.

  29. LASMOF VOOR GLASVEZELKABELS vertikaal de lascassettes

  30. HANDHOLE

  31. CleaverEen onontbeerlijk stuk gereedschap voor iedere fusielasser is de zgn. cleaver (of kapapparaat). Een cleaver zorgt ervoor dat de glasvezel onder een rechte hoek wordt afgekapt en dat het een zuiver recht eindvlak geeft.

  32. FUSIELASSEN • Volautomatisch fusielasapparaat. • Een lastijd van slechts 11 seconden

  33. PATCHKAST

  34. EINDE Bedankt voor uw aandacht.
