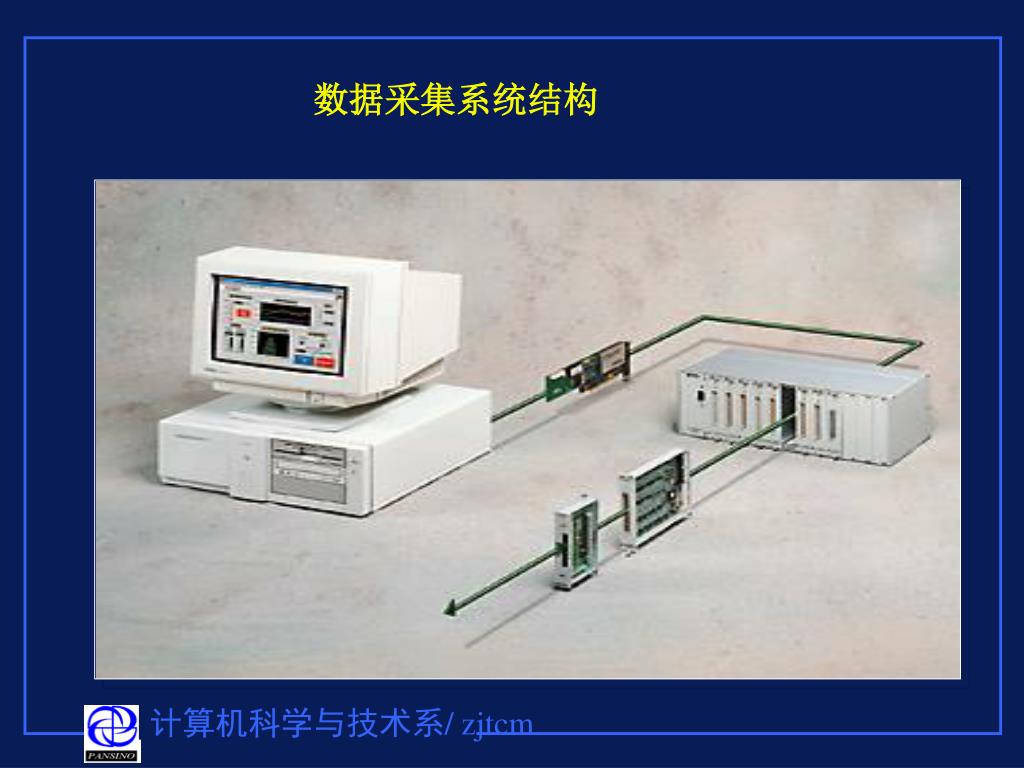

  1. 数据采集系统结构

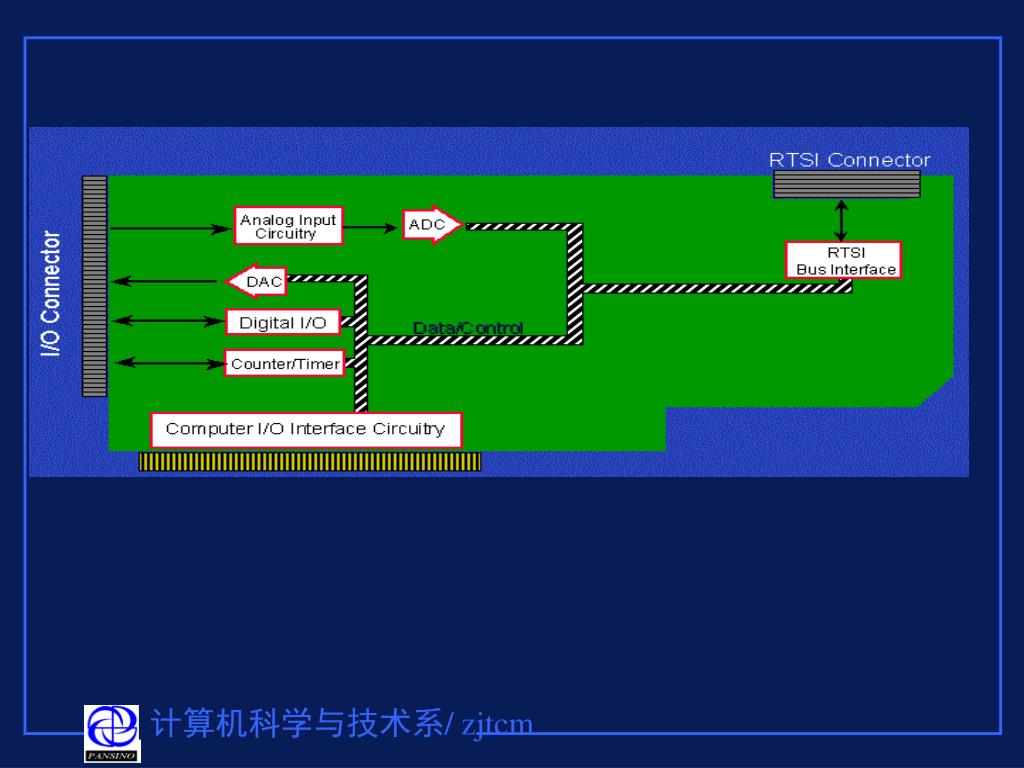

  2. Multifunction Analog I/O, Digital I/O, Counter/Timer 数据采集卡

  3. bus DAQ计算机平台 台式电脑 PXI 笔记本 VXI PXI/SCXI

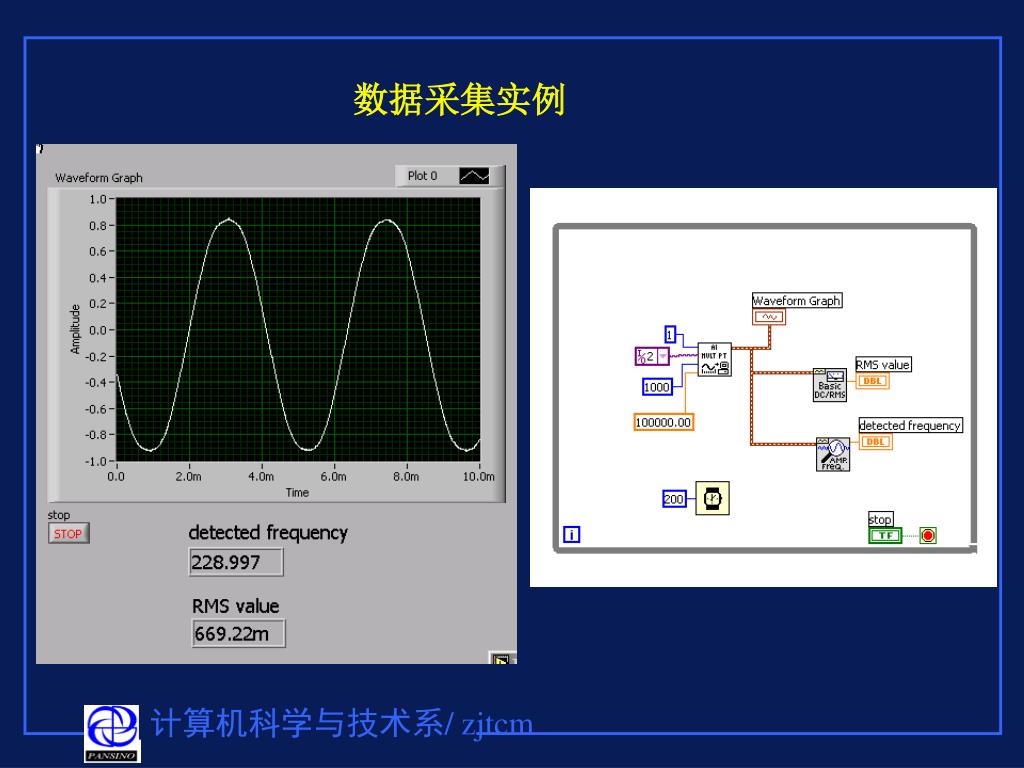

  4. 数据采集实例

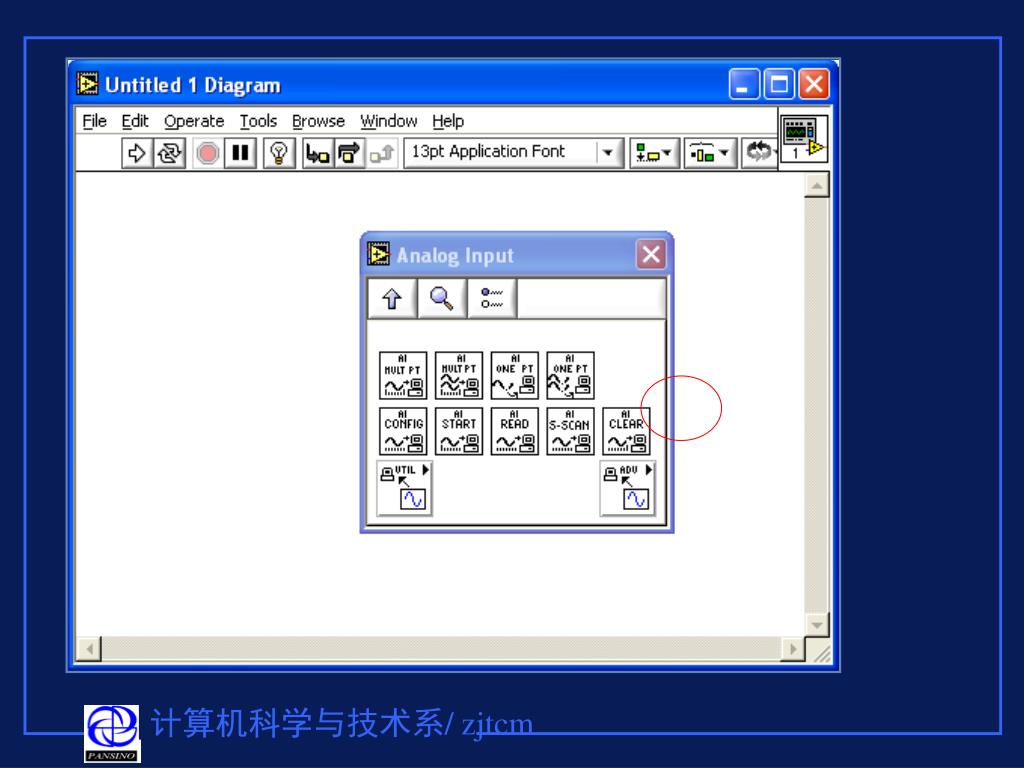

  5. Exercise 2 温度采集 • 将Exercise 1中的随机数模块换为数据采集模块

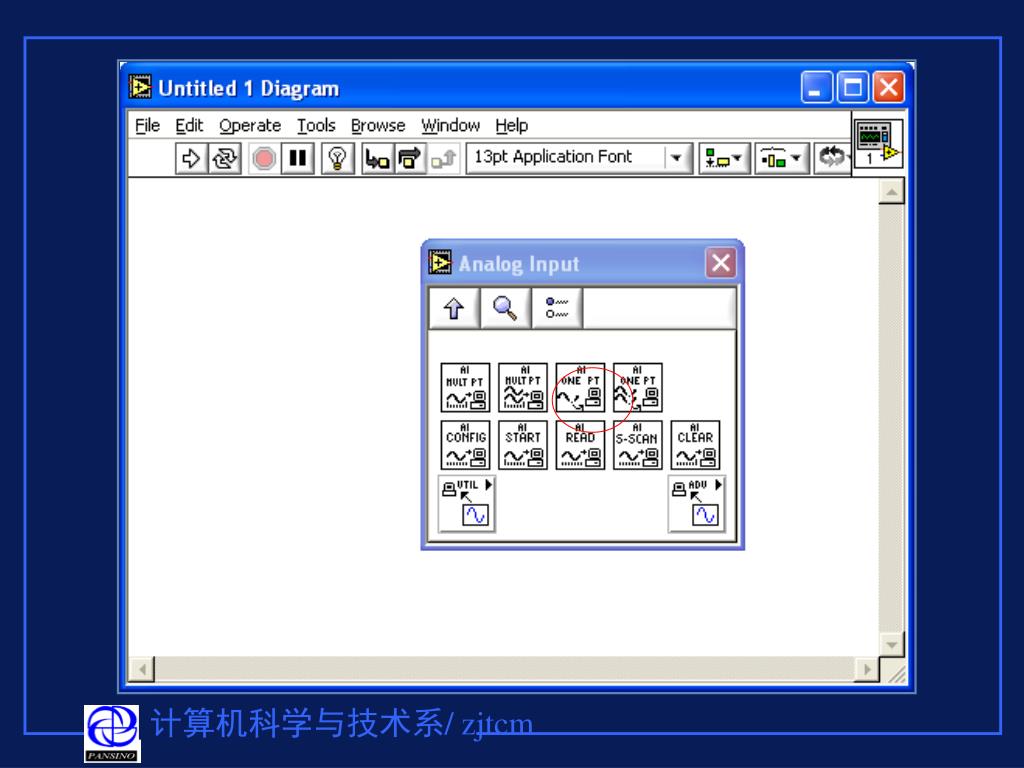

  6. Exercise 3 波形采集和测量 • 运用 AI acquire waveform.vi 采集波形 • 分析波形的有效值

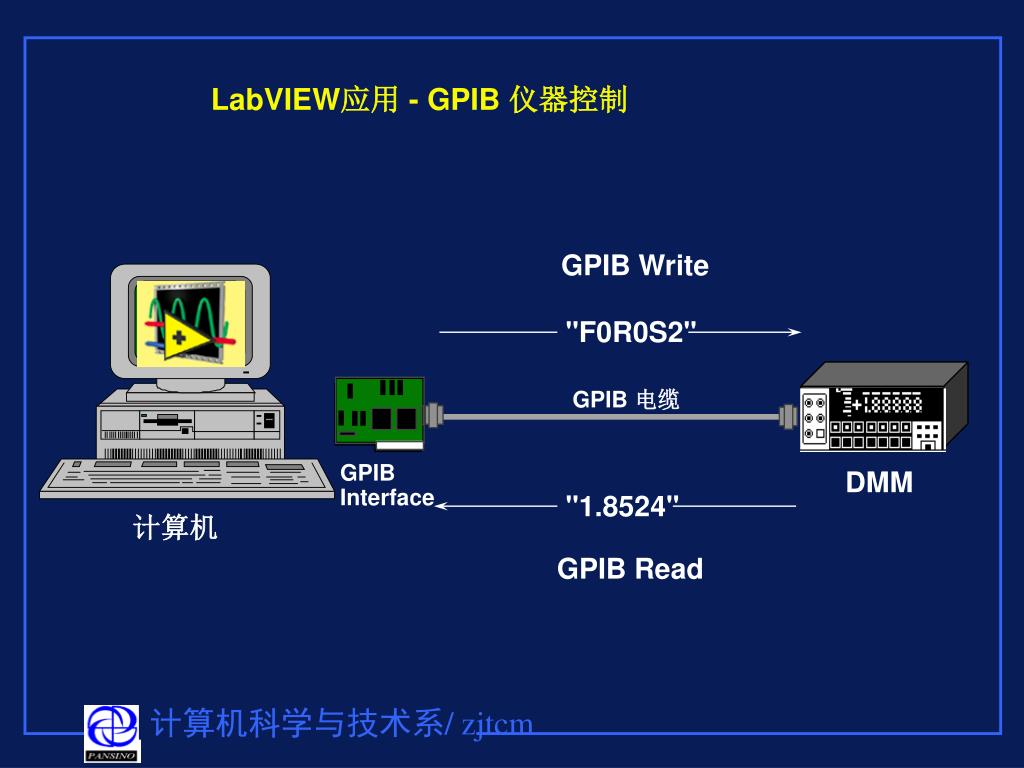

  7. LabVIEW应用 - GPIB 仪器控制 GPIB Write "F0R0S2" GPIB 电缆 GPIB Interface DMM "1.8524" 计算机 GPIB Read

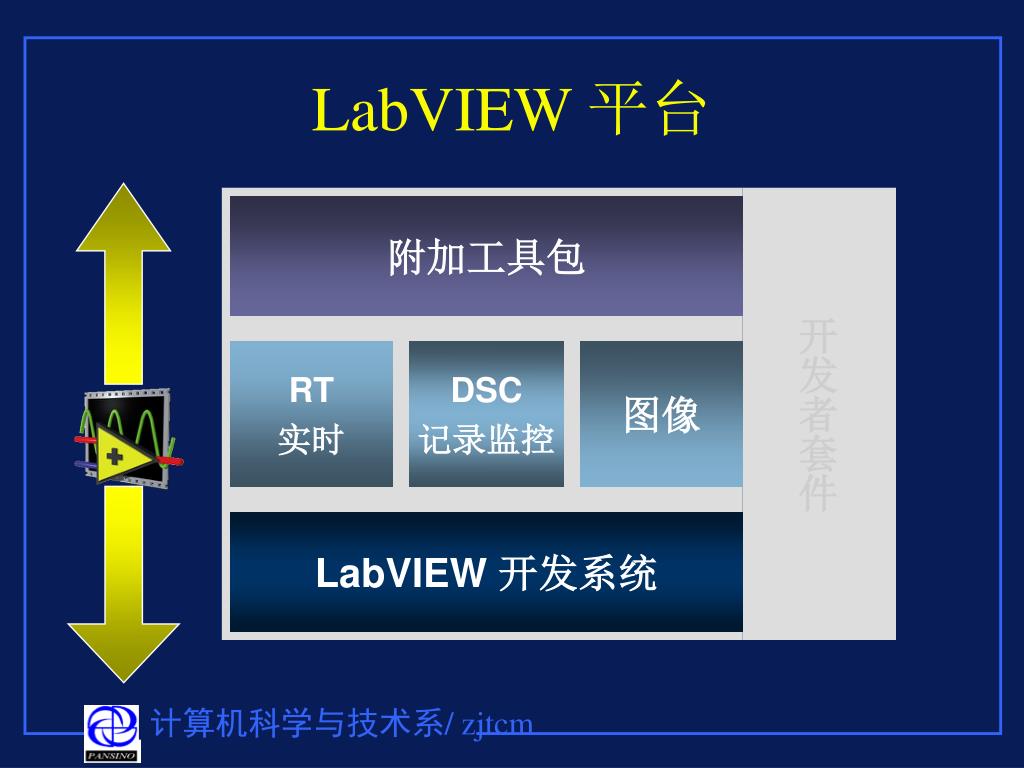

  8. 开发者套件 附加工具包 RT 实时 DSC 记录监控 图像 LabVIEW 开发系统 LabVIEW 平台

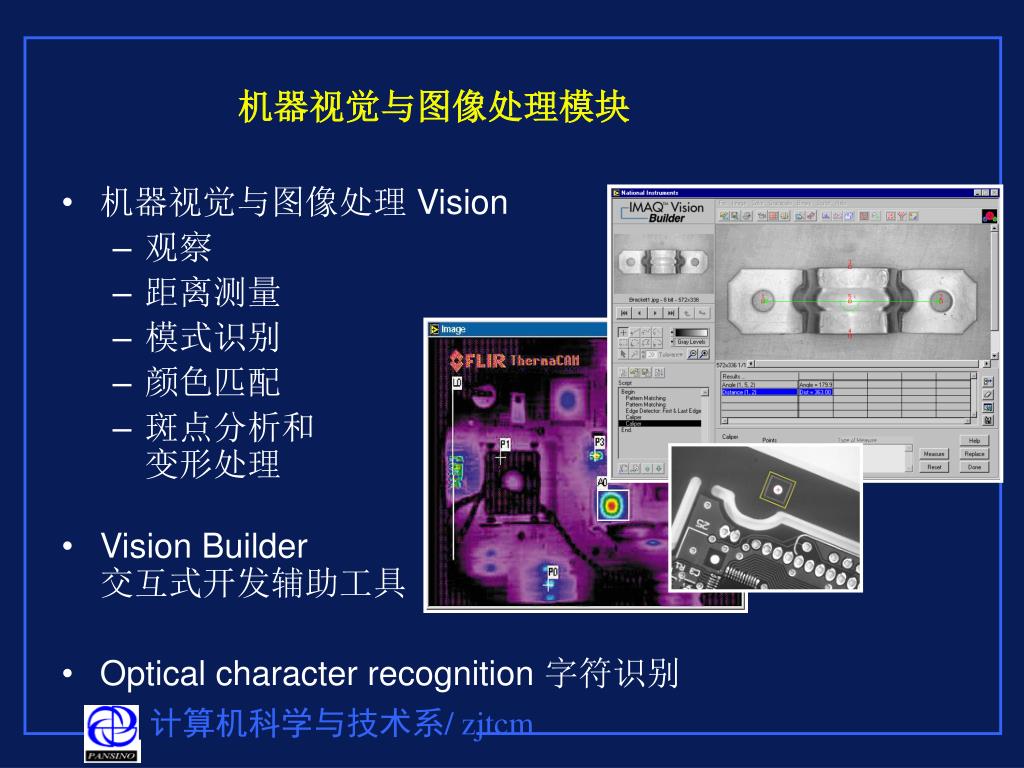

  9. 机器视觉与图像处理模块 • • 机器视觉与图像处理 Vision • 观察 • 距离测量 • 模式识别 • 颜色匹配 • 斑点分析和变形处理 • • Vision Builder交互式开发辅助工具 • • Optical character recognition 字符识别

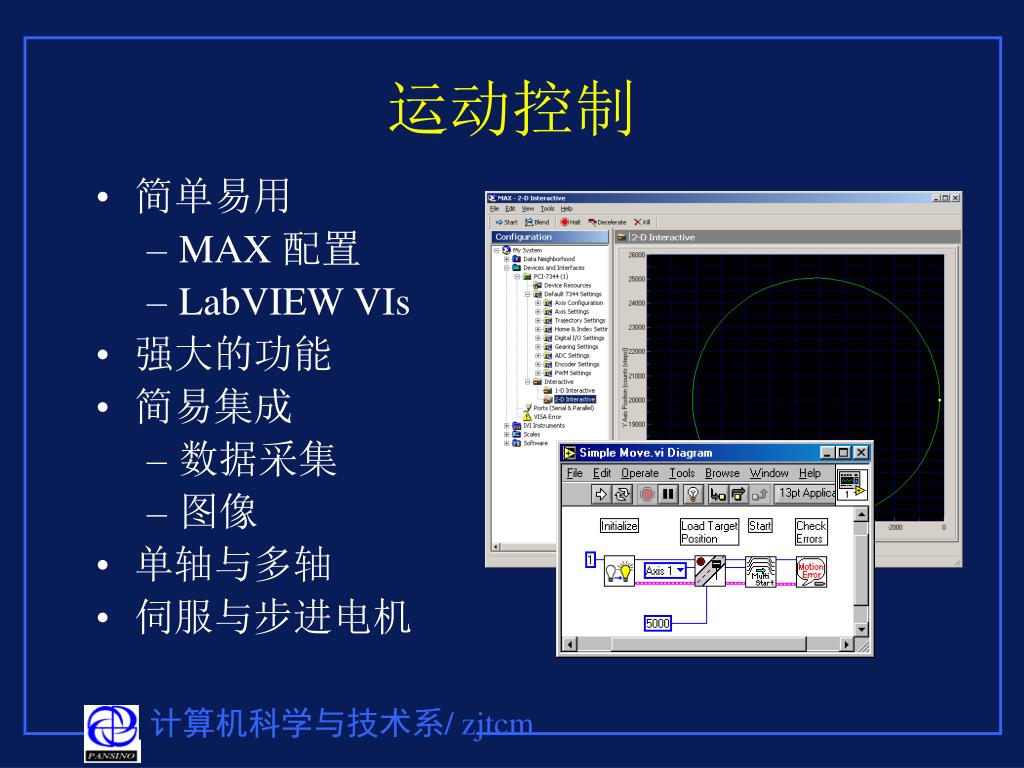

  10. 运动控制 • • 简单易用 • MAX 配置 • LabVIEW VIs • • 强大的功能 • • 简易集成 • 数据采集 • 图像 • • 单轴与多轴 • • 伺服与步进电机

  11. 开发者套件 附加工具包 RT 实时 DSC 记录监控 图像 LabVIEW 开发系统 LabVIEW 平台

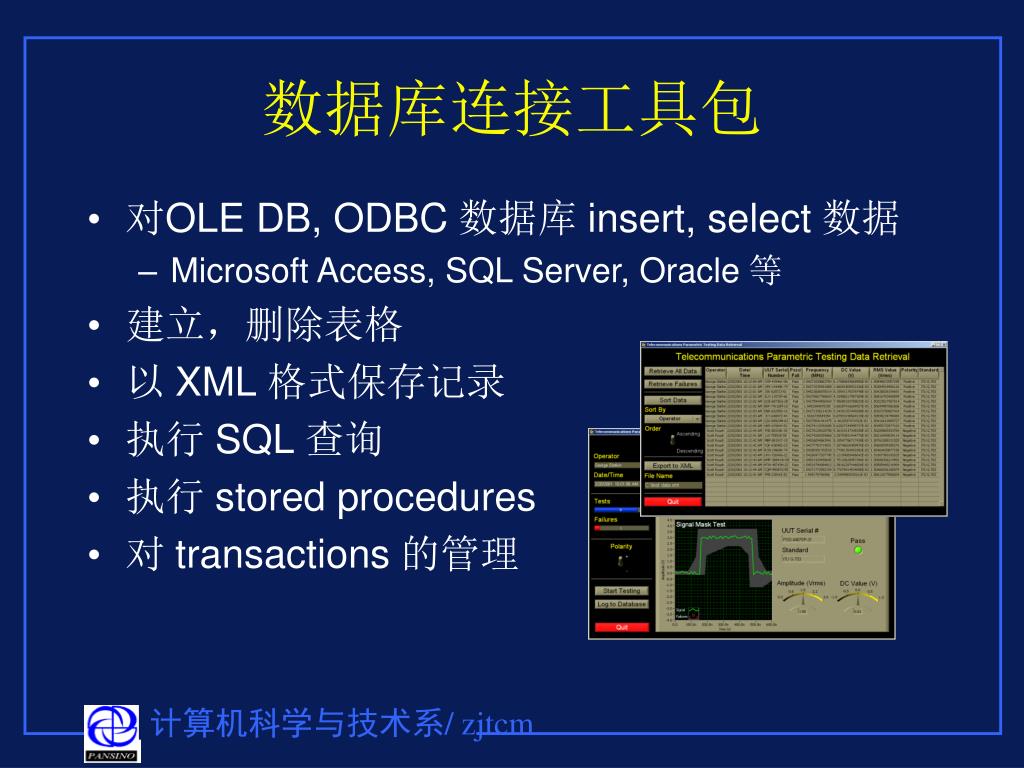

  12. 数据库连接工具包 • 对OLE DB, ODBC数据库 insert, select数据 • Microsoft Access, SQL Server, Oracle等 • 建立，删除表格 • 以 XML格式保存记录 • 执行 SQL查询 • 执行 stored procedures • 对 transactions的管理

  13. Office 报告生成工具包 • 生成 Microsoft Word, Excel报告 • 文字, 表格, 图表, 图片 • 格式 • 字体, 颜色, 文字对齐等 • 利用模版 • E-mail报告 • 运行宏 (Macro)

  14. 信号处理工具包 • 联合时频分析 • 高精度频谱分析 • 小波分析和滤波器族设计 • 数字滤波器设计

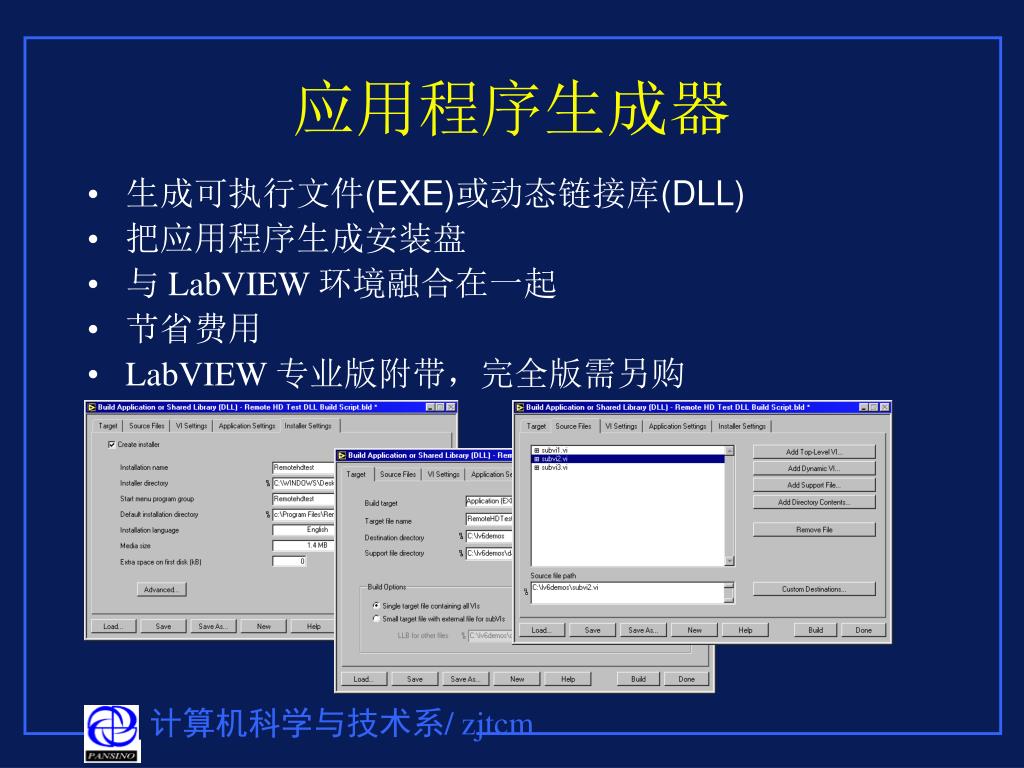

  15. 应用程序生成器 • 生成可执行文件(EXE)或动态链接库(DLL) • 把应用程序生成安装盘 • 与 LabVIEW 环境融合在一起 • 节省费用 • LabVIEW 专业版附带，完全版需另购

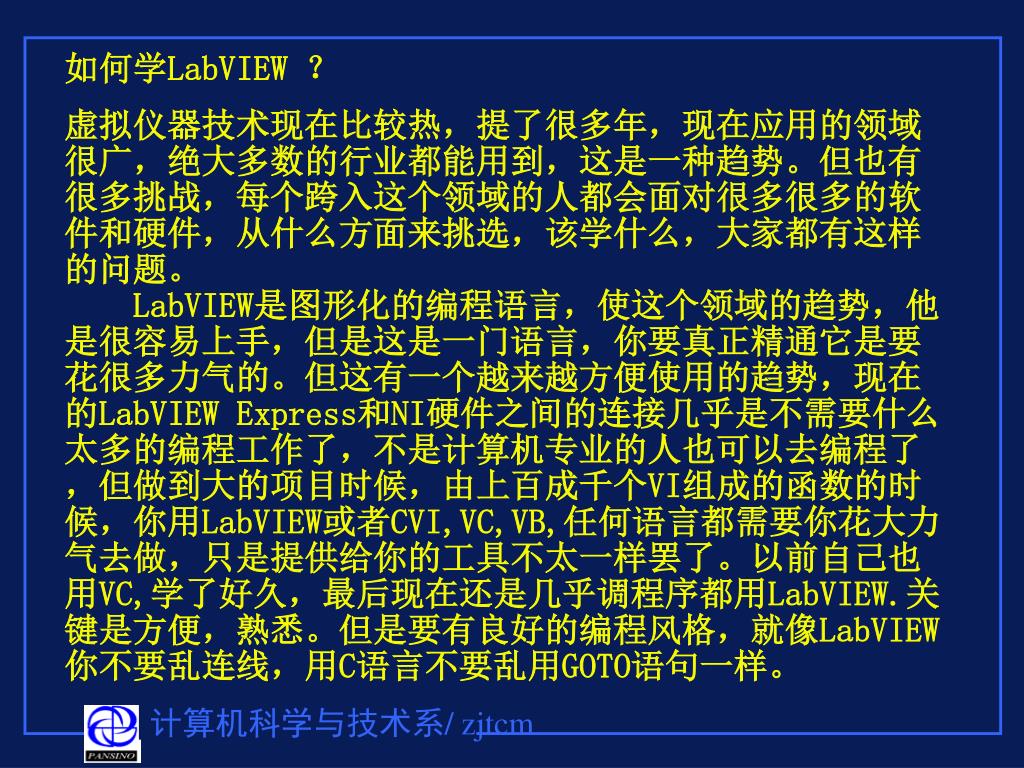

  16. 如何学LabVIEW ？ 虚拟仪器技术现在比较热，提了很多年，现在应用的领域很广，绝大多数的行业都能用到，这是一种趋势。但也有很多挑战，每个跨入这个领域的人都会面对很多很多的软件和硬件，从什么方面来挑选，该学什么，大家都有这样的问题。LabVIEW是图形化的编程语言，使这个领域的趋势，他是很容易上手，但是这是一门语言，你要真正精通它是要花很多力气的。但这有一个越来越方便使用的趋势，现在的LabVIEW Express和NI硬件之间的连接几乎是不需要什么太多的编程工作了，不是计算机专业的人也可以去编程了，但做到大的项目时候，由上百成千个VI组成的函数的时候，你用LabVIEW或者CVI,VC,VB,任何语言都需要你花大力气去做，只是提供给你的工具不太一样罢了。以前自己也用VC,学了好久，最后现在还是几乎调程序都用LabVIEW.关键是方便，熟悉。但是要有良好的编程风格，就像LabVIEW你不要乱连线，用C语言不要乱用GOTO语句一样。

  17. 一些比较好的习惯，就是看LabVIEW自带的大量例子，Help->Find Example一般大多数情况，找个例子根据自己需要改一改就可以了。如果不行，到NI网站上去查。 http://zone.ni.com/devzone/labviewzone.nsf/OpenPage?openagent&lvsection=codesharing 上面有很多很多的例子，全世界的VIer都往上面放例子　　如果碰到问题，先查NI的网站，其中有两个地方，一个是开发者园地，上面的LabVIEW Zone很不错，你用英文可以在LabVIEW论坛上问问题NIdeveloper Zone 地址:http://zone.ni.com/zone/jsp/zone.jsp还有一个就是Knowledge Base, 上面几乎包括了所有常见的问题解答，大概好几万篇，可以搜索一下　　地址:http://search.ni.com/?layout=KB

  18. 如果你想知道你的应用领域，一般是查www.google.com ,www.ni.com/solutions/ 这个其实是虚拟仪器最难得。　　有一些比较有意思的视频，http://www.ni.com/niweek/niweek2002/keynote_videos.htm 里面有好几个非常经典的演示http://www.ni.com/niweek/keynote_videos.htm 　　　　LaVIEW的书籍在国内还不是非常多，讲的很高级的用法的书更少，一般要提高，就看英文原版的。　　今年，LabVIEW在嵌入式领域，仿真建模领域都会有很多新的产品，比如能直接用LabVIEW下载DSP, 下载到第三方的FPGA, LabVIEW和Matlab的Simulink也有了最新的接口，非常震撼的结合。

  19. 谈到硬件，我只想说，PXI一定是趋势。有了PXI和LabVIEW, 虚拟仪器已经往更远的方向发展了。　　每一个选用虚拟仪器技术的工程师，他都会面对一些挑战和压力，比如原来，他只需要把传统仪器搬来就用，现在需要自己编程，自己设计，如果出了问题，还要自己解决。但是，我想，一个人，如果不敢面对压力，不敢去了解最新的技术，他也不会成功。

  20. LabVIEW Everywhere Sensors PDA Chip FieldPoint Industrial PC RT Series Boards PC Workstation

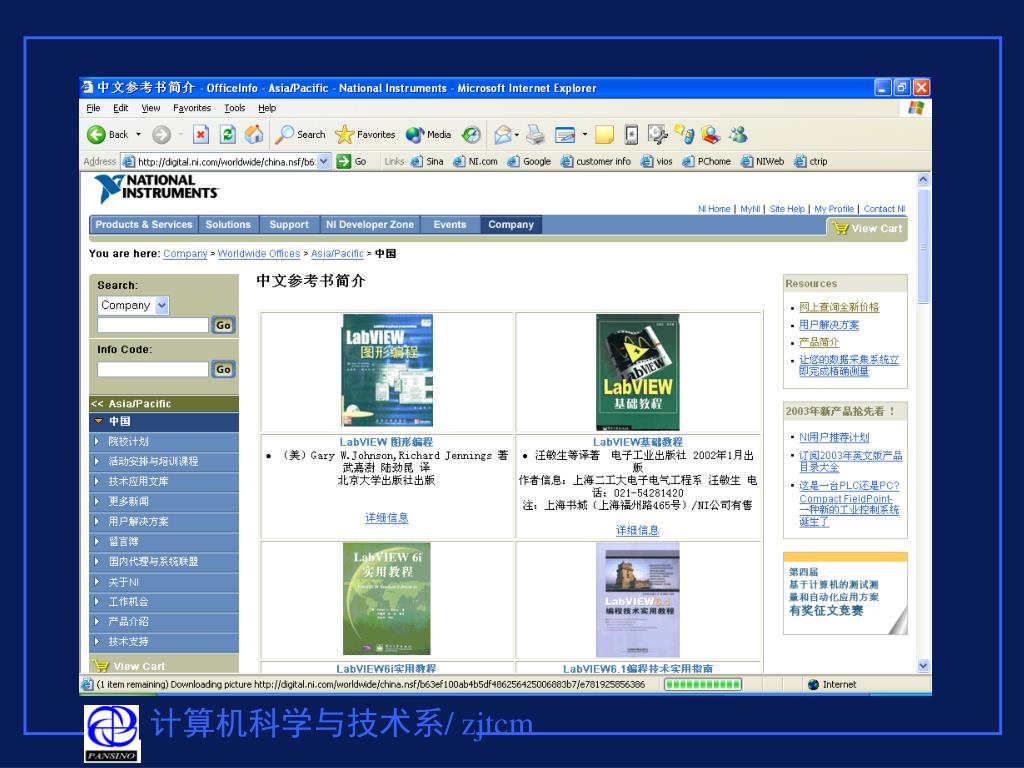

  21. 技术资料

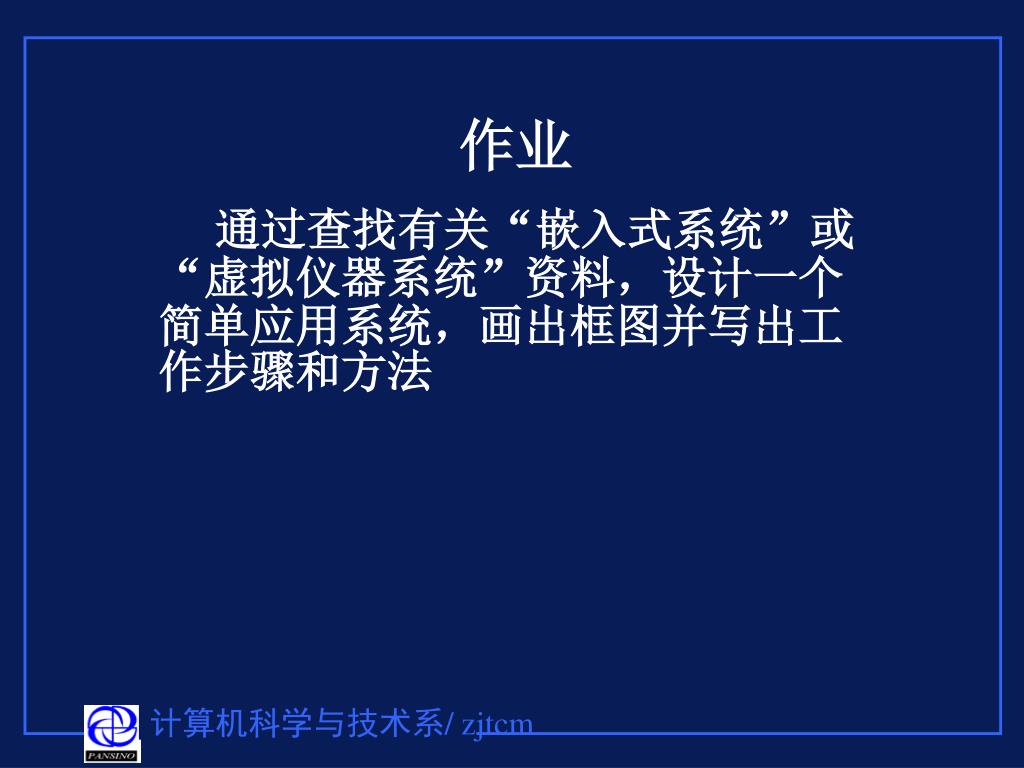

  22. 作业 通过查找有关“嵌入式系统”或“虚拟仪器系统”资料，设计一个简单应用系统，画出框图并写出工作步骤和方法
