  1. 产品介绍

  2. 范围及性能 Micrologic MW控制单元 附件 安装与联接 选型说明 MW与MT的区别

  3. 绝缘电压 : 1000V 冲击耐受电压 : 12kV 额定工作电压 : 440V 标称温度:40℃ 电气寿命:1000次(免维护） 机械寿命:3500次 标准:IEC 60947-2,GB 14048.2 适用于隔离 Masterpact MW范围及性能 一般特性

  4. MW 系列断路器的规格 2种框架尺寸 MW06~16(630A,800A,1000A,1250A,1600A) MW20~40(2000A,2500A,3200A,4000A) 3种控制单元 Micrologic 2.0 MW Micrologic 5.0 MW Micrologic 5.0A MW 3极或4极(无中性线保护) 抽屉式或固定式 水平接线 Masterpact MW范围及性能(续) 规格 MW 06-16 MW 20-40

  5. Masterpact MW范围及性能(续) 分断能力

  6. 绝缘聚合体材料 相间完全绝缘 防火 无卤族元素 Masterpact MW范围及性能(续) 绝缘本体

  7. 全新的组合技术 用于测量的空芯互感器(Rogowsky) 测量精度 1% 40A 到 400kA线性变化 自供电 铁芯互感器给脱扣单元供电 每极有独立的电流互感器 电流互感器 Masterpact MW范围及性能(续)

  8. 增加弧阻抗以利于灭弧 灭弧室上的安全净距为零 真正零飞弧 可移开灭弧室检查主触头 灭弧室 Masterpact MW范围及性能(续)

  9. 获得专利技术的金属过滤罩 能量和气体的吸收 使外溢气体去电离 减少内部压力 没有游离气体外溢 三维金属过滤罩 Masterpact MW范围及性能(续)

  10. 工作原理 主触头受到保护，使其性能更优良 触头的打开 Masterpact MW范围及性能(续)

  11. 通用! 垂直安装有利于散热 主回路连接夹头由10个指状片组成 卡式安装 夹头个数取决于断路器的规格 主回路连接夹头 Masterpact MW范围及性能(续) MW 630～1600 MW 2000～4000

  12. 完整的单元 = 无端子的单元 + 连接组件 标准水平连接 垂直连接不需增加费用 现场改装，安装方式简捷、灵活 通用的接线端子... …全新的概念 Masterpact MW范围及性能(续)

  13. 3种控制单元,中文指示 Micrologic 2.0 MW 长延时(时间可调),瞬时 过载指示LED Micrologic 5.0 MW 长延时,短延时,瞬时 过载指示LED Micrologic 5.0A MW 长延时,短延时,瞬时 过载指示LED 数字电流表, Ia,Ib,Ic,Imax,设定值 故障原因指示LED,Ir,Im/I,Ap 新系列Micrologic MW控制单元

  14. 电气附件 辅助触点 锁定 Masterpact MW的附件

  15. 分励脱扣 MX(标准配置) 通电后，会将断路器瞬时打开 电压等级 AC 50/ 60 Hz 220-250V或 380-480V DC 200-250V 合闸线圈XF (标准配置) 如果弹簧储能，完成远程合闸功能 电压等级，同上 储能马达MCH (标准配置) 断路器合闸后，MCH使弹簧储能机构自动储能 电压等级，同上 欠压脱扣线圈 MN (选件) 当电压降至额定电压的35％～70％之间时，MN使断路器瞬时断开 电压等级，同上 Masterpact MW的附件(续) 电气附件 MX,XF, MN

  16. 1个合闸准备就绪触点PF(选件) 仅当以下条件均满足时，断路器才能合闸 断路器是断开的 弹簧已储能 没有持续的分闸命令 MX通电 故障脱扣 失压脱扣 断路器未完全在连接位置 断路器被锁定在OFF位置 Masterpact MW的附件(续) 电气附件 PF

  17. 4 个 开/合 触点 OF (标配) 指示断路器状态 1 个SDE故障脱扣指示(标配) 必须在故障跳闸后按下复位按钮，断路器才允许重新合闸 位置触点(选件,仅抽屉式) 1 个连接位置触点 CE 1 个试验位置触点 CT 1 个退出位置触点CD Masterpact MW的附件(续) 辅助触点 OF, SDE,CE,CD,CT

  18. 本体 按钮锁定装置 用挂锁(不提供) 铅封或2颗螺钉 分合闸按钮可分别独立锁定 抽架 “退出”位置锁定--把本体锁定在退出位置 挂锁(标配) 1 个钥匙锁profalux 门联锁--抽架的左侧或右侧,仅当本体位于 “退出”位置时,柜门才能打开 摇入联锁--柜门打开时手柄无法插入 Masterpact MW的附件(续) 锁定装置

  19. 安装方式 抽屉式 固定式 连接 水平 垂直(厂家不提供) 把水平排转90度即成垂直接线 可由盘厂完成 MW 40 除外 相间隔板(选件) 增强出线母排间的绝缘 MW 40除外 Masterpact MW的安装与连接

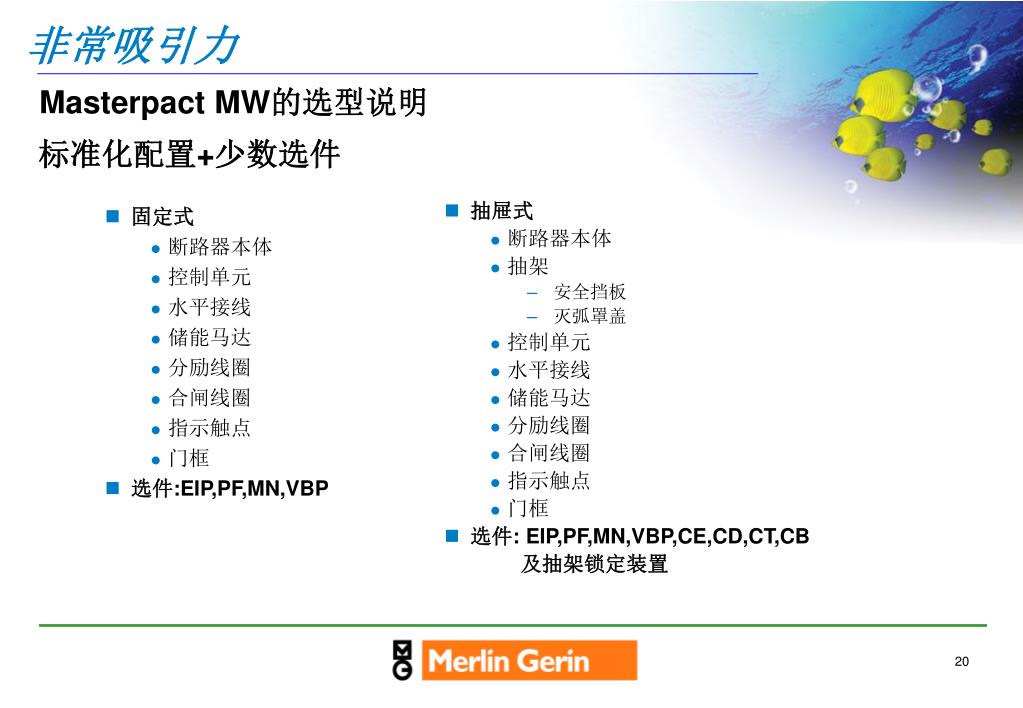

  20. 固定式 断路器本体 控制单元 水平接线 储能马达 分励线圈 合闸线圈 指示触点 门框 选件:EIP,PF,MN,VBP 抽屉式 断路器本体 抽架 安全挡板 灭弧罩盖 控制单元 水平接线 储能马达 分励线圈 合闸线圈 指示触点 门框 选件: EIP,PF,MN,VBP,CE,CD,CT,CB 及抽架锁定装置 Masterpact MW的选型说明 标准化配置+少数选件

  21. Masterpact MW的选型说明(续) MW06 3 F 2 3 控制回路电压 2:AC220V 3:AC380V 4:DC220V 控制单元型号 2:Micrologic 2.0 MW二段保护 5:Micrologic 5.0 MW三段保护 A:Micrologic 5.0A MW三段保护 +电流表 型式 F:固定式 D:抽屉式 极数 3:3极 4:4极 断路器型号

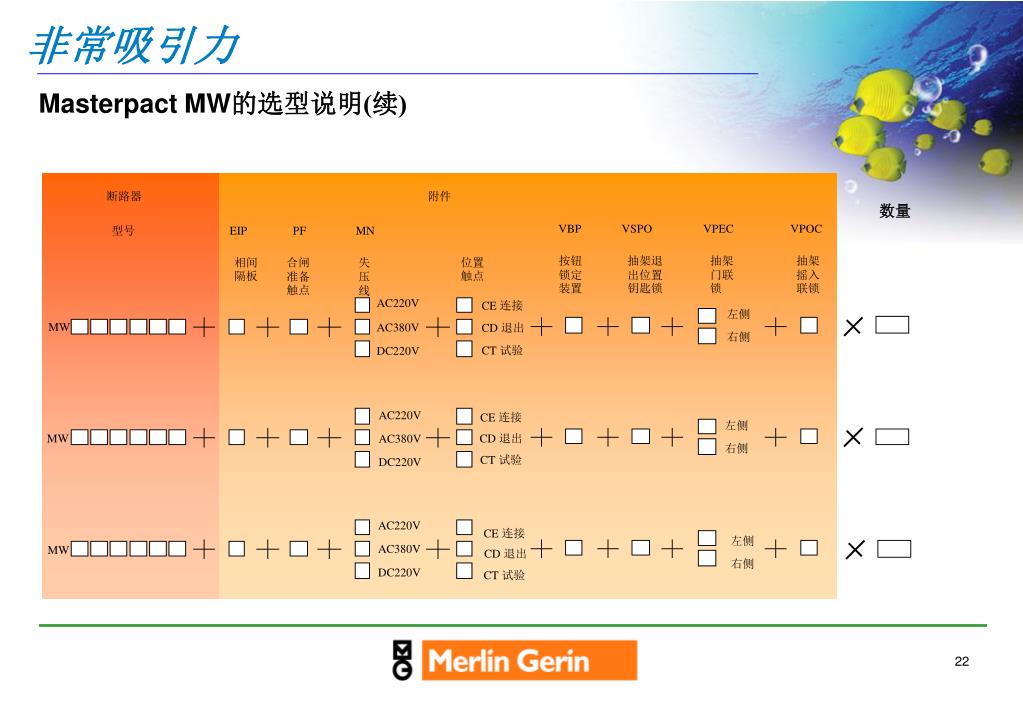

  22. 左侧 左侧 左侧 右侧 右侧 右侧 Masterpact MW的选型说明(续) 断路器 附件 数量 VBP VSPO VPEC VPOC 型号 EIP PF MN 按钮锁定装置 抽架退出位置钥匙锁 抽架门联锁 抽架摇入联锁 相间隔板 合闸准备触点 失压线圈 位置触点 AC220V CE 连接 MW AC380V CD 退出 CT 试验 DC220V AC220V CE 连接 MW CD 退出 AC380V CT 试验 DC220V AC220V CE 连接 AC380V MW CD 退出 DC220V CT 试验

  23. Masterpact MW与MT的区别
