  1. Gráfelmélet: Fák

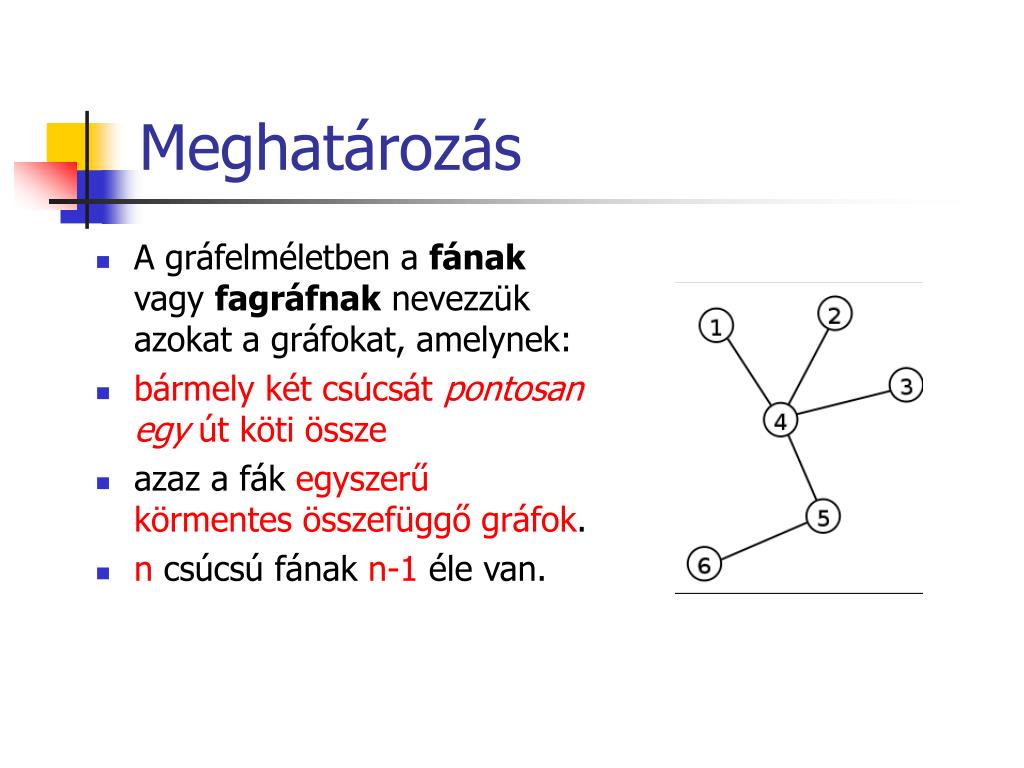

  2. Meghatározás • A gráfelméletben a fának vagy fagráfnak nevezzük azokat a gráfokat, amelynek: • bármely két csúcsát pontosan egy út köti össze • azaz a fák egyszerű körmentes összefüggő gráfok. • n csúcsú fának n-1 éle van.

  3. Alapfogalmak: 1 szint: gyökér • Néha van a fának egy megkülönböztetett csúcsa, a gyökér • Az irányított gyökeres fák éleit általában a gyökértől lefelé mutató irányítással látjuk el. • A fa azon csúcsait amelyeknek nincs leszármazottjalevélnek hívjuk. • Egy nem levél csúcs a fában belső csúcs. 2 szint 3 szint 4 szint

  4. Alapfogalmak Definició: Bináris fa: olyan fa, amelynek egy szögpontjából legfeljebb két él indul ki. Felosztás: • gyökér, • bal részfa • jobb részfa. x1 x2 x8 x3 x9 x5 x4 x6 x7

  5. Kiegyensúlyozott bináris fák • Ha egy bináris fa kiegyensúlyozott akkor az 1, 2, … k szinteken összesen, 2k-1 csúcs van úgy, hogy az i-edik szinten 2i-1 x1 x2 x3 x6 x7 x4 x5 x14 x15 x8 x9 x10 x11 x12 x13

  6. x1 x2 x8 x3 x9 x5 x4 x6 x7 Bináris fák ábrázolása Bináris fák teljes zárójeles alakja x1(x2(x3(x4,*),x5(x6,x7)),x8(*,x9))

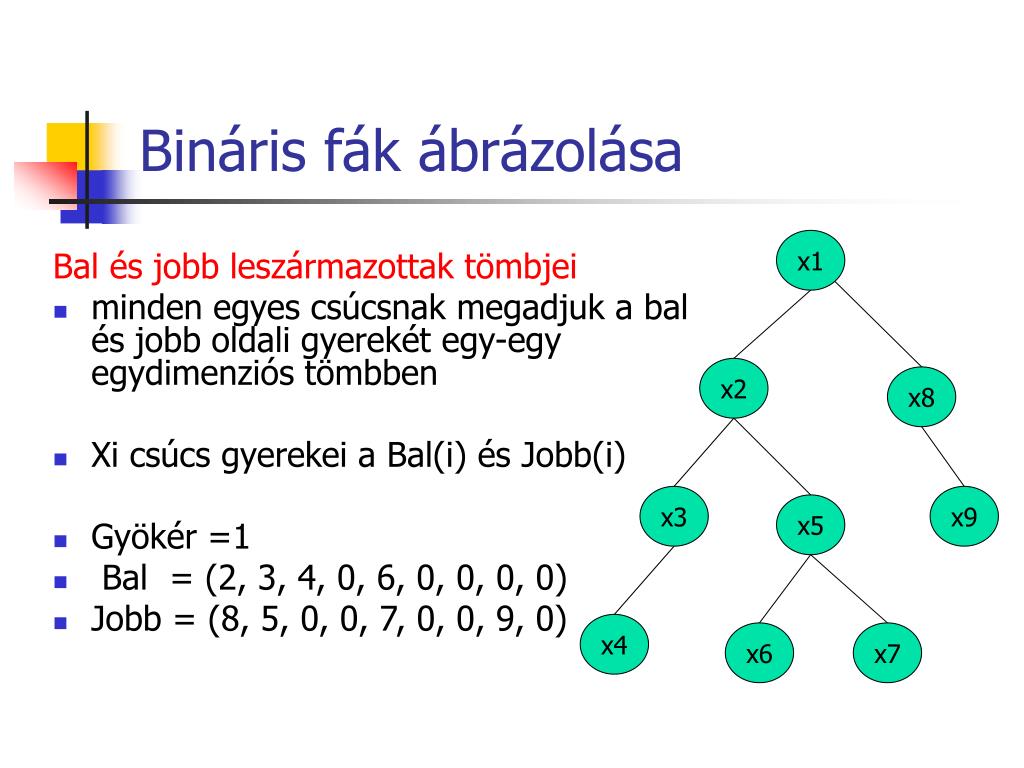

  7. Bináris fák ábrázolása Bal és jobb leszármazottak tömbjei • minden egyes csúcsnak megadjuk a bal és jobb oldali gyerekét egy-egy egydimenziós tömbben • Xi csúcs gyerekei a Bal(i) és Jobb(i) • Gyökér =1 • Bal = (2, 3, 4, 0, 6, 0, 0, 0, 0) • Jobb = (8, 5, 0, 0, 7, 0, 0, 9, 0) x1 x2 x8 x3 x9 x5 x4 x6 x7

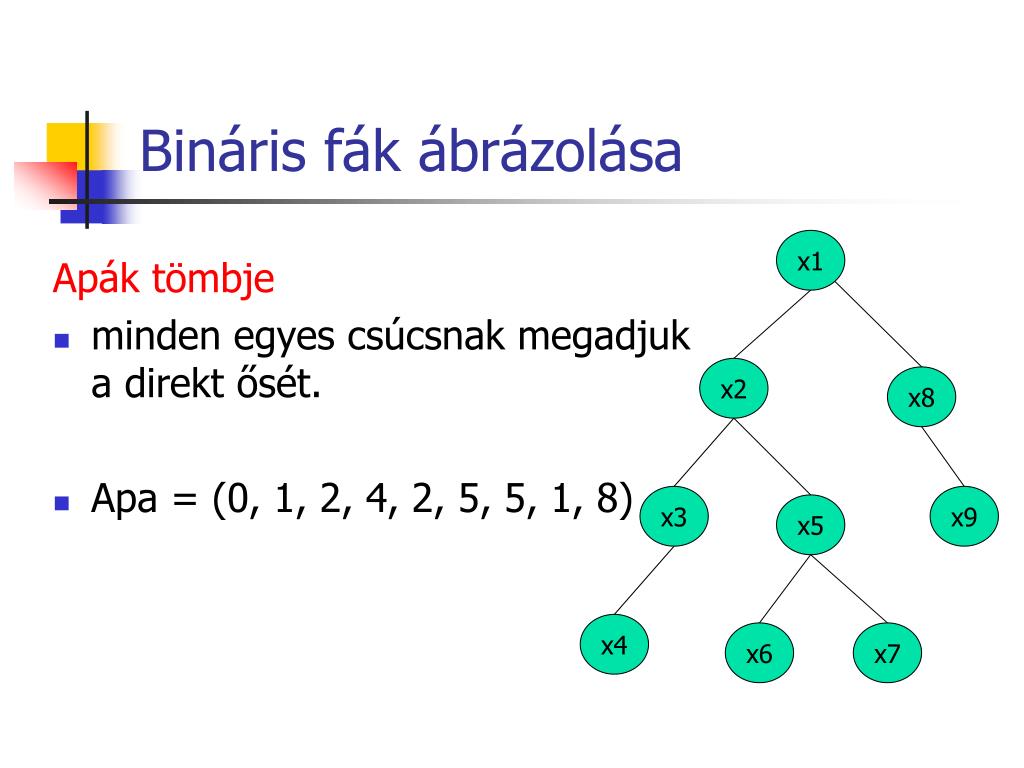

  8. Bináris fák ábrázolása Apák tömbje • minden egyes csúcsnak megadjuk a direkt ősét. • Apa = (0, 1, 2, 4, 2, 5, 5, 1, 8) x1 x2 x8 x3 x9 x5 x4 x6 x7

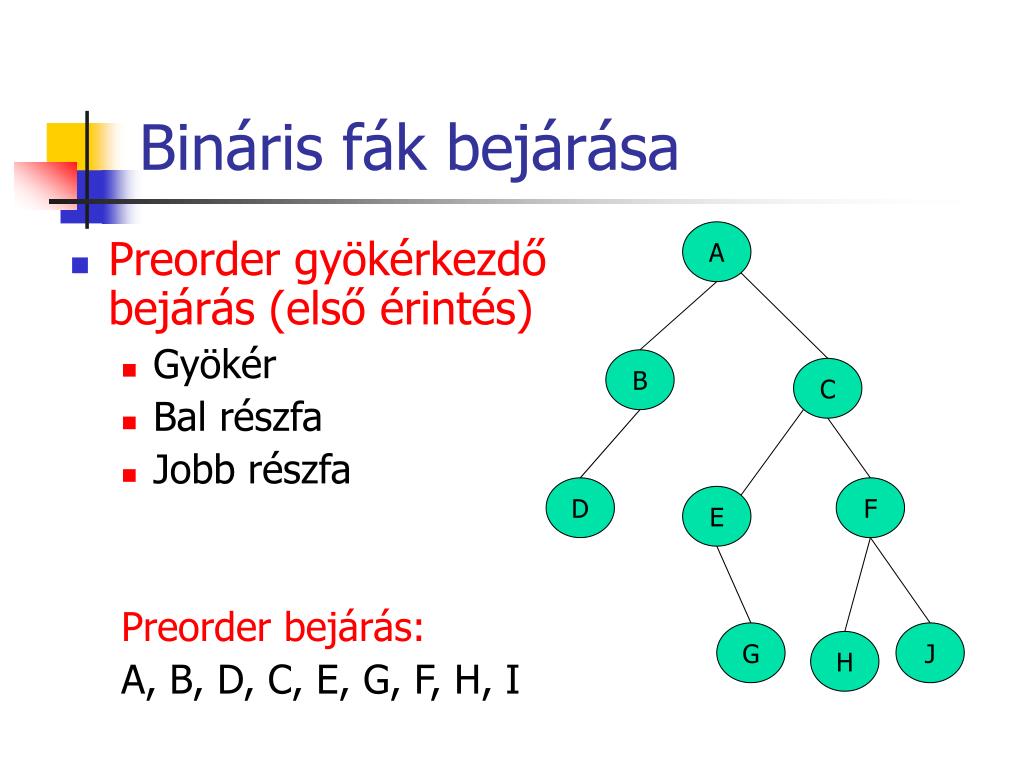

  9. Bináris fák bejárása A • Preorder gyökérkezdő bejárás (első érintés) • Gyökér • Bal részfa • Jobb részfa Preorder bejárás: A, B, D, C, E, G, F, H, I B C D F E G J H

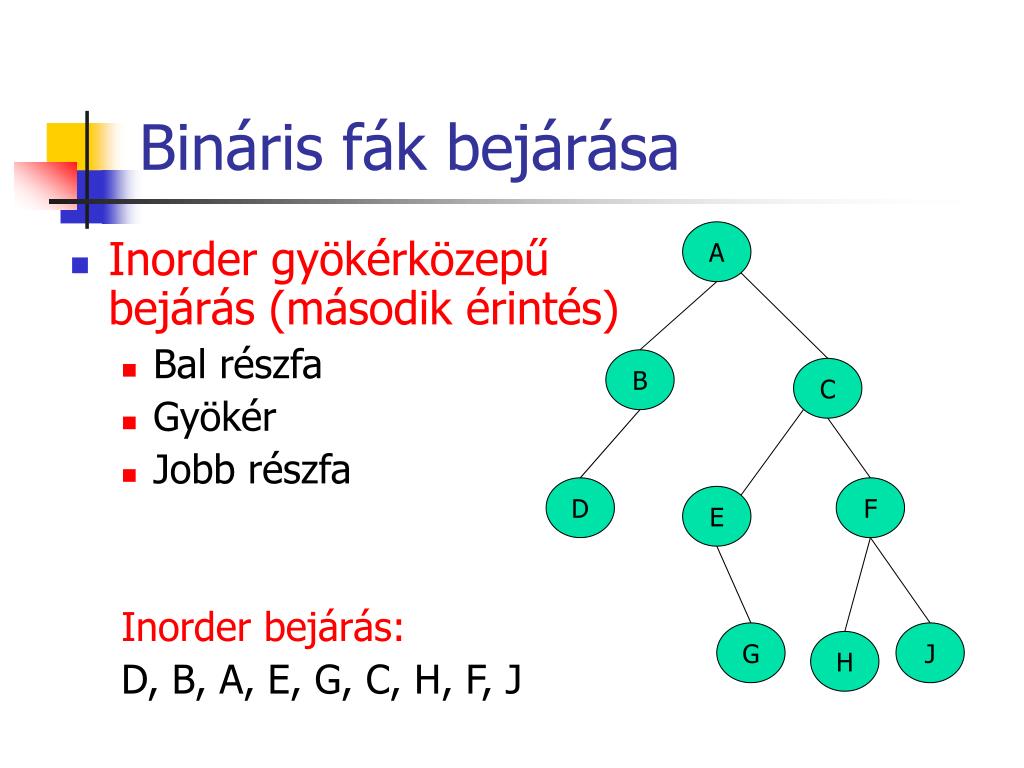

  10. Bináris fák bejárása A • Inorder gyökérközepű bejárás (második érintés) • Bal részfa • Gyökér • Jobb részfa Inorder bejárás: D, B, A, E, G, C, H, F, J B C D F E G J H

  11. Bináris fák bejárása A • Postorder gyökérvégző bejárás (utolsó érintés) • Bal részfa • Jobb részfa • Gyökér Postorder bejárás: D, B, G, E, H, J, F, C, A B C D F E G J H
