肖维文，丁玄同，刘泽田，姚良骅，孙红娟，高亚东， 周俊，陈程远 核工业西南物理研究院 xiaoww@swip.ac

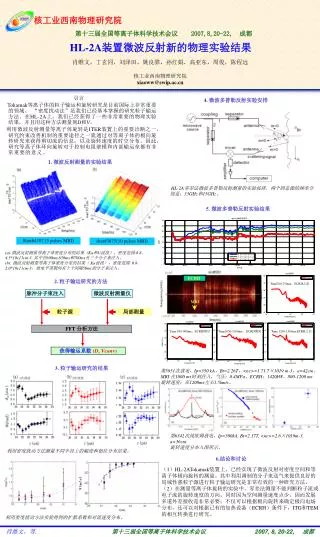

1. 1. 微波反射测量的实验结果 脉冲分子束注入 微波反射测量仪 ECRH 粒子源 局部测量 Time700-750ms，ECRH之前 FFT 分析方法 MBI shot#3875(10 pulses MBI) Shot#4307 (3 pulses MBI) (a):微波反射测量等离子体密度分布的结果（Ka和U波段），密度范围:0.8-4.5*10e13cm-3. 其中在600ms,650ms和700ms有三个分子束注入。 (b): 微波反射测量等离子体密度分布的结果（ Ka波段），密度范围: 0.8-2.0*10e13cm-3，放电平顶期间有十个间隔50ms的分子束注入。 获得输运系数(D, Vconv) Time 850-900ms，ECRH期间 Time1050-1100ms， ECRH期间 Time 1250-1300ms,ECRH之后 2. 粒子输运研究的方法 第5951次放电，Ip=350 kA，Bt=2.26T，<ne>=1.71.7×1019 m-3，a=42cm。MBI 在1000 ms时刻注入，气压：0.4MPa。ECRH：1420kW，800-1200 ms 旋转速度：在1200ms左右1.5km/s。 3. 粒子输运研究的结果 1次谐波 2次谐波 3次谐波 第6342次纯欧姆放电，Ip=300kA, Bt=2.37T, <ne>=2.6×1019m-3, a=36cm. 旋转速度分布入图所示。 利用密度扰动方法测量不同半径上的幅度和相位分布结果。 利用密度扰动方法实验得到的扩散系数和对流速度分布。 核工业西南物理研究院 第十三届全国等离子体科学技术会议 2007,8,20-22, 成都 HL-2A装置微波反射新的物理实验结果 肖维文，丁玄同，刘泽田，姚良骅，孙红娟，高亚东，周俊，陈程远 核工业西南物理研究院 xiaoww@swip.ac.cn 引言 Tokamak等离子体的粒子输运和旋转研究是目前国际上非常重要的领域。 “密度扰动法”是我们已经基本掌握的研究粒子输运方法。在HL-2A上，我们已经获得了一些非常重要的物理实验结果，并且用这种方法测量到D和V。。 利用微波反射测量等离子体旋转是ITER装置上的重要诊断之一，研究约束改善机制的重要途径之一就通过对等离子体的极向旋转研究来获得剪切流的信息，以及旋转速度的时空分布。因此，研究等离子体环向旋转对于控制电阻壁模和内部输运垒都有非常重要的意义。 。 4. 微波多普勒反射实验安排 HL-2A零差法微波多普勒反射测量的实验按排，两个固态源的频率分 别是：33GHz和15GHz。 5. 微波多普勒反射实验结果 6.结论和讨论 （1）HL-2ATokamak装置上，已经实现了微波反射对密度空间和等 离子体极向旋转的测量。其中利用调制的分子束送气来提供良好的 局域性强粒子源进行粒子输运研究是非常有效的一种研究方法。 （2）在测量等离子体旋转的实验中，零差法测量不能判断粒子流或 电子流的旋转速度的方向，同时因为空间测量速度点少，因而发展 多道外差接收是非常必要；不仅可以根据极向旋转来确定极向电场 分布，还可以对根据已有的加热设备（ECRH）条件下，ITG和TEM 的相互转换进行研究。 肖维文，等. 第十三届全国等离子体科学技术会议2007, 8, 20-22, 成都
