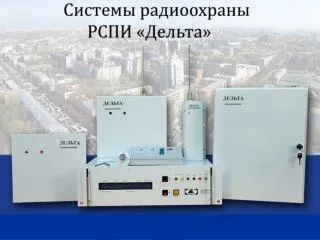

  1. «Дельта» - радиоканальная система передачи извещений производства РТК «Мегалюкс» • РСПИ «Дельта» является асинхронно-адресной системой большой емкости, информативности и дальности с использованием выделенных частот. Система предназначена для обеспечения передачи информации с охраняемых объектов, их сбора, обработки и документирования на пультах централизованного наблюдения в масштабах предприятий, районов, городов, областей. • Обеспечивается: пожарная, охранная, тревожная сигнализация, контроль доступа на охраняемые объекты, автоматический контроль состояния оборудования, контроль состояния и утечки химически опасных веществ, утечки воды, газа, телеметрия и т.д. Извещения, посылаемые объектовыми передатчиками, поступают на пульты централизованного наблюдения. Каждое принятое извещение декодируется и обрабатывается, после чего оператор может принять необходимые меры по привлечению сил быстрого реагирования. Предусмотрено дублирование по телефонным линиям и автоматическая отправка SMS сообщений. • Систему используют: структуры МЧС, МВД, службы безопасности, охранные предприятия. • Основные характеристики • Частотный диапазон 136-174 / 400-500 МГц • Мощность передатчиков до 15 Вт • Дальность без ретрансляции 15 км • До 30 ретрансляторов в системе • Емкость системы 12000 объектов с использованием одной частоты

  2. Состав системы • ПЦН (пульты централизованного наблюдения) состоят из : • АФУ(антенно-фидерных устройств); • Базовых станций; • ПК (персональных компьютеров) с установленным ПО АРМ (программным обеспечением автоматизированного рабочего места) операторов; • Оборудования энергонезависимого питания. • Для автоматической отправки SMS сообщений используются специализированные GSM радиомодемы - «Альфа- GSM-Б». Дублирование по телефонной линии обеспечивает телефонная базовая станция «Дельта-Т». Объектовое оборудование состоит из : Передатчиков с антеннами, подключенных к извещателям непосредственно или к любым ПКП (приемно- контрольным приборам) и оборудования энергонезависимого питания. Для расширения зоны радиоохраны могут использоваться ретрансляторы

  3. Основные отличительные особенности • Большая дальность, обеспеченная высокой мощностью передатчиков - до 15 Вт и высокой чувствительностью приемного тракта - 0.25мкВ; • Большая емкость, обеспеченная малой длительностью посылки - 0.125 секунды; • Передатчики выполняют функции объектовых ПКП; • Применение высокоскоростного формата FSK передачи данных с проверкой контрольных сумм сообщений и алгоритм дублирования передаваемых сообщений с разнесенными по времени посылками в случайный временной интервал (5-8 секунд) придают системе высокую надежность при большой емкости и информативности (до 256 параметров); • Интервал тестовых сигналов может быть установлен от 1 минуты до 256 часов, что позволяет тестировать объекты с необходимым периодом в зависимости от емкости системы, либо в зависимости от категории объектов; • Одновременный мониторинг стационарных и мобильных объектов; • Комплексное использование прямого радиоканала, телефонных каналов и GSM; • Возможность построения системы от небольшого пульта с несколькими охраняемыми объектами до сети, включающей в себя большое количество центральных станций и ретрансляторов в масштабах крупного города или области.

  4. Типы базовых станций Базовые станции предназначены для приема, декодирования, обработки сообщений с объектов для дальнейшей индикации и архивирования. Информация с базовой станции поступает на пультовой ПК с установленным на нем ПО АРМ. Обеспечивается распечатка жестких копий на принтере и сохранение информации на жестком диске ПК. В комплекте всех базовых станций бесплатно поставляется ПО АРМ с версией на 25 объекта. В дальнейшем закупается ПО АРМ до 12 ООО объектов. Обновление и сопровождение ПО АРМ - бесплатно. • «Дельта-С» • Выход НЧ на ПК для дальнейшей обработки • Питание 12/220В, встроенная энергонезависимость

  5. Типы базовых станций • «Дельта - Б» • Встроенный процессор цифровой обработки сигналов выходом на ПК по RS-232 • Цифровое измерение уровней принятых сигналов • Встроенный буфер памяти извещений • Оперативное изменение режимов работы DIP переключателями • Питание 12 В

  6. Типы базовых станций «Дельта - БА» • Автономная базовая станция- возможность работы без ПК; • Питание 220В со встроенной энергонезависимостью на 24 часа; • Моноблок 19 дюймового исполнения с возможностью установки в стандартную стойку; • Все функции «Дельты - Б»+ ЖК-дисплей (русифицированный) 2 строки по 20 знакомест: № сообщения, № объекта, сообщение, маршрут - прямой или ретранслятор с номером, уровень принятого сигнала, дата, время. Светодиодная индикация: принято сообщение, связь с ПК, разряд батареи питания, 12 вольт, 220 вольт; • Встроенные энергонезависимые часы и календарь; • Простейший интерфейс пользователя: кнопка сброса+2 кнопки листинга; • Буфер памяти на 250 последних сообщений, LPT порт для распечатки текущих сообщений; • Работы с ПК по RS-232; • Контроль ПК на предмет «зависания», потери связи с сигнализацией и автоматическим переводом в автономный режим; • Встроенная сирена + выход 12 В на внешнюю сирену. Защита: 220 В, 12 В, выход 12 В на внешнюю сирену.

  7. Типы базовых станций Ретранслятор «Дельта - Р» • Для расширения зоны действия РСПИ, повышения надежности и стабильности работы в условиях сложной электромагнитной или помеховой обстановки и построения разветвленной многопользовательской сети используются интеллектуальные цифровые ретрансляторы «Дельта - Р». Отличается от «Дельта -Б» установленным и подключенным к процессорному блоку передатчиком. При этом передатчик сохраняет охранные функции. К RS-232 можно подключить ПК для анализа работы сети или, установив ПО АРМ, использовать как базовую станцию- ретранслятор в разветвленных сетях.

  8. Типы базовых станций «Дельта - Т» Базовая станция, предназначенная для приема сообщений с объектовых панелей в формате ADEMCO Contact ID по телефонной линии с целью дублирования радиоканала или самостоятельной работы. • Поддерживает 2 телефонные линии, с расширением до 8; • Питание -220В, 50 Гц; • Выход RS-232 на ПК; • Встроенный буфер энергонезависимой памяти извещений.

  9. Типы базовых станций «Альфа - GSM -Б» Универсальный базовый GSM модем предназначен для отправки SMS сообщений в РСПИ «Дельта» с базовой станции на сотовые телефоны абонентам. Подключается к пультовому ПК по RS-232 и управляется ПО АРМ. 09:09 2157 SMS Магазин : Тревога зоны 1

  10. Передатчики Объектовые передатчики «Дельта» предназначены для сбора информации с объектовых приборов или датчиков, подключенных непосредственно для передачи по радиоканалу извещений на ПЦН. Передатчики обеспечивают автотестирование и контроль как основного, так и резервного напряжения питания с передачей извещений на ПЦН. Отличительные особенности передатчиков «Дельта – ПМ1» (ПТМ1, ПСМ1, ПММ1, ПДМ1) 1-4 зоны используются как зоны с постановкой (тревога зоны 1-4), с возможностью программирования как нормально замкнутые/нормально разомкнутые.* 5-6 зоны используются как зоны 24 часа (Пожар в зоне №5, тревожная кнопка/ прибытие службы охраны), с возможностью программирования как нормально замкнутые/нормально разомкнутые.* 7 зона имеет возможность программирования на любые события из протокола (при замыкании/размыкании). Например: Вмешательство, утечка газа, утечка воды…* Звуковая сигнализация с возможностью отключения по каждой из зон и программируемом времени работы сирены. Возможна инверсия работы светового индикатора программированием. Любую из зон можно запрограммировать на формирование или игнорирование обратного события: восстановление зоны.

  11. Передатчики «Дельта – ПМ1» Передатчик - коммуникатор на 7 нормально замкнутых/разомкнутых входов со свободным программированием на любые 256 извещений для работы с любыми объектовыми приборами или тревожными кнопками.

  12. Передатчики «Дельта – ПТМ1» Передатчик - ПКП на 7 свободно программируемых зон. Постановка /снятие ключами T.Mem, карточками PROX или любым другим устройством с нз/нр контактами: радиокнопки, контакты... Силовые выходы на сирену и световой сигнализатор.

  13. Передатчики «Дельта – ПБМ1» Аналог ПТМ, размещенный в ИБПМ с аккумулятором 7 А/ч., имеющий встроенный считыватель T.Mem(на правой стороне корпуса) сирену, ветовойизвещатель. Отличие передатчиков состоит только в программном обеспечении «Дельта -ПБМ» обеспечивающее работу с тактикой пультовая охрана», (см. описание на ИПБМ)

  14. Передатчики «Дельта – ПАМ 1» Передатчик - радиомодем ППКОП «Альфа» - 3 охранно-пожарных зоны. Свободное программирование зон. Двухпроводные зоны с питанием датчиков. 3 раздела. Контроль доступа.: сирена, световой, звуковой оповещатели, замок, защелка . Постановка /снятие ключами T.Mem или карточками PROX. Подключение к одному передатчику до 32 прибора по RS-485 трассой до 1500м.

  15. Передатчики для работы с панелями PARADOX Для работы с панелями используется модуль преобразователь параллельного порта в интерфейс RS-232 передатчика. Оставшиеся 7 н. з/н.р. свободно программируемые входы передатчика, могут использоваться для работы с любыми другими приборами: тревожные кнопки и т.п. Модем коммуникатор панели обеспечивает дублирование по телефонной линии в формате Ademco Contact ID. При этом обеспечивается контроль состояния телефонной линии. «Дельта – ПСМ1» Передатчик- радиомодем панели Spectra 5500. До 32 зон. Охрана 2-х независимых объектов. «Дельта – ПДМ1» Передатчик - радиомодем панели Digiplex. До 192 зон. Охрана до 8 независимых объектов. «Дельта – ПММ1» Передатчик - радиомодем панели Magellan использует как проводные, так и беспроводные датчики с обратной связью.До 32 зон.Охрана 2-х независимых объектов.

  16. Программатор«Дельта-ПрТм» Назначение Программатор предназначен для программирования процессоров, установленных в передатчики, для выбора режима работы и внесения в память объектовых передатчиков кодов ключей T.Memили карточек PROX пользователей. Работает в среде Windows 98/ME/NT/XP/2000. Обновление и поддержка ПО бесплатно. Дружественный и понятный интерфейс.

  17. Специализированный ИБП «Альфа» • Особенности • Работа с большой импульсной нагрузкой характерной передатчикам РСПИ • Наличие специальной колодки обеспечивает непосредственное подключение к АКБ • Контроль состояния 220 В обеспечивает специализированная колодка вторичной обмотки трансформатора • Ограничение разряда аккумуляторной батареи с автоматическим отключением • Свободная ниша внутри корпуса позволяет разместить дополнительные приборы • Удобная для монтажа распределительная колодка для подключения датчиков и т.п.

  18. Термошкаф «Дельта - ТШ» (далее прибор) предназначен для обеспечения стабильной работы оборудования, размещенного внутри прибора и его энергонезависимого питания, при пониженной температуре окружающей среды. Встроенный специализированный блок бесперебойного питания разработан с учетом особенностей электропитания и сигнализации передатчиков РСПИ - (радиоканальных системах передачи извещений). Основные технические параметры Температура включения обогрева +5°С. Температура выключения обогрева +10°С. Температура окружающей среды от - 40°С до +55°С; Напряжение питания 184-250В Постоянное выходное напряжение при наличии сети 13.5…14.0 В Постоянное выходное напряжение при работе в режиме «резерв» 10.0…14.0 В Номинальный выходной ток 2А Максимальный выходной ток (кратковременный до 5 секунд) 4А Встроенный аккумулятор 12В, 7А/ч Ток потребления прибора в дежурном/в режиме обогрева 100мА/2А. Размещение - настенное Металлический корпус размерами 500*400*175 мм. Вес прибора до 5кг. Средний срок службы – не менее 8 лет;

  19. Антенны для базовых станций Diamond F23 - базовая антенна VHF-диапазона, 144-174 МГц, 200 Вт, усиление 7.8 dB Антенна дипольная 136-174МГц

  20. Объектовые антенны Антенна антивандальная 146-174МГц. Антенна укороченная Антенна штыревая

  21. ГрозоразрядникCD-35R СА-35R Грозоразрядник обеспечивает защиту базовых станций, ретрансляторов и ПК при грозах.

  22. Аксессуары для постановки/снятия объектов на охрану считыватель СТА и ключ DS1990A Считыватель «Альфа СП 1.0» и карточки Prox Специализированная клавиатура «Альфа КТ»

  23. Комплект базовой станции«Дельта»

  24. Внешний вид рабочего окна

  25. Система контроля мобильных объектов "Дельта - МО" Система контроля мобильных объектов "Дельта-МО" входит в комплекс радиомониторинга стационарных и мобильных объектов РСПИ "Дельта". "Дельта-МО" предназначена для контроля мобильных объектов сил реагирования. Определение координат осуществляется по системе GPS. В качестве канала передачи информации с мобильного объекта используется тот же выделенный канал в диапазоне VHF/UHF. При этом используется формат передачи данных системы контроля стационарных объектов - РСПИ "Дельта", что позволяет использовать те же базовые станции и ретрансляторы.

  26. Применение • МЧС • МВД • Службы безопасности • ЧОП • Варианты использования • Система радиомониторинга мобильных объектов • Система радиомониторинга стационарных и мобильных объектов • Основные характеристики • Частотный диапазон 136-174 / 400-500 МГц • Мощность передатчиков до 15 Вт • Дальность без ретрансляции 15 км • До 30 ретрансляторов в системе • Емкость системы 12000 объектов с использованием одной частоты • Оповещение с базовых станций в виде SMS на русском языке

  27. Особенности • Мониторинг объектов в реальном времени - на выделенной частоте (время доставки сообщения менее секунды) • Независимость от операторов сотовой связи: занятость, перегрузки, тарифы, наличие/отсутствие средств на SIM картах • Не подвержена "глушилкам« • Возможность передачи на пульт 2-х ранее запрограммированных сообщений нажатием кнопок: Тревога, Вызов тех помощи • Оперативное отображение на карте стационарных объектов и мобильных объектов сил реагирования • Единая радиосеть мониторинга: единая частота, система ретрансляторов (при их необходимости), единые базовые станции, персональные компьютеры на ПЦН • Специализированное ПО АРМ, обеспечивающее мониторинг как стационарных, так и мобильных объектов. • Использование формата передачи данных системы контроля объектов – РСПИ «Дельта» • Возможность отображения на одном или двух мониторах. • Передача извещений с мобильных объектов в едином протоколе.

  28. Объектовый комплект: GPS активная антенна с кабелем и разъемом, передающая VHF/UHF антенна с кабелем и разъемом, пульт управления 2-х кнопочный со считывателем ТМ, индикатором связи, разъем и кабель пульта, приемник GPS, процессорный модуль и передатчик VHF/UHF в металлическом корпусе, сетевой фильтр.

  29. Рабочее окно с отображением объектов

  30. Отображение «истории» движения объекта

  31. Карта партнеров в г. Воронеже Более 20 охранных предприятий - партнеров в г. Воронеж: Отделы вневедомственной охраны, ЧОП Легион центр, ЧОП Черный ястреб, ЧОП Бумеранг, ЧОП Омега, ЧОП Арьергард, ЧОП Безопасность центр, ЧОП Центрторг, ЧОП Витязь, ЧОП Альфа Вымпел Гарант, ЧОП Сфинкс, ЧОП Альфа-Дельта, ЧОП Русь 2, ЧОП Эгида-2, ЧОП Восток и т.д.

  32. Карта партнеров по Воронежской области По Воронежской области системы установлены в городах Воронеж, Хохол, Нововоронеж, Павловск, Россошь, Борисоглебск

  33. Карта партнеров по России По России системы эксплуатируются в 80 городах: Москва, Санкт-Петербург, Белгород, Волгоград, Сочи, Краснодар, Мурманск, Липецк, Брянск, Оренбург, Пенза, Орск, Самара, Воркута, Котлас, Барнаул, Красноярск, Хабаровск, Орел, Тюмень, Сургут, Горно-Алтайск, Амурск, Улан-Уде, Чита, Комсомольск-на-Амуре, Южно-Сахалинск, Владивосток и др.
