Presentation Transcript


5146455

廣域網路連線協定

Ch.8 補充教材


5146455

廣域網路的連線種類

  • 專線(Leased Line)

  • 電路交換(Circuit Switched)

  • 封包交換(Packet Switched)

  • 而PPP 協定屬於專線或封包交換類型


5146455

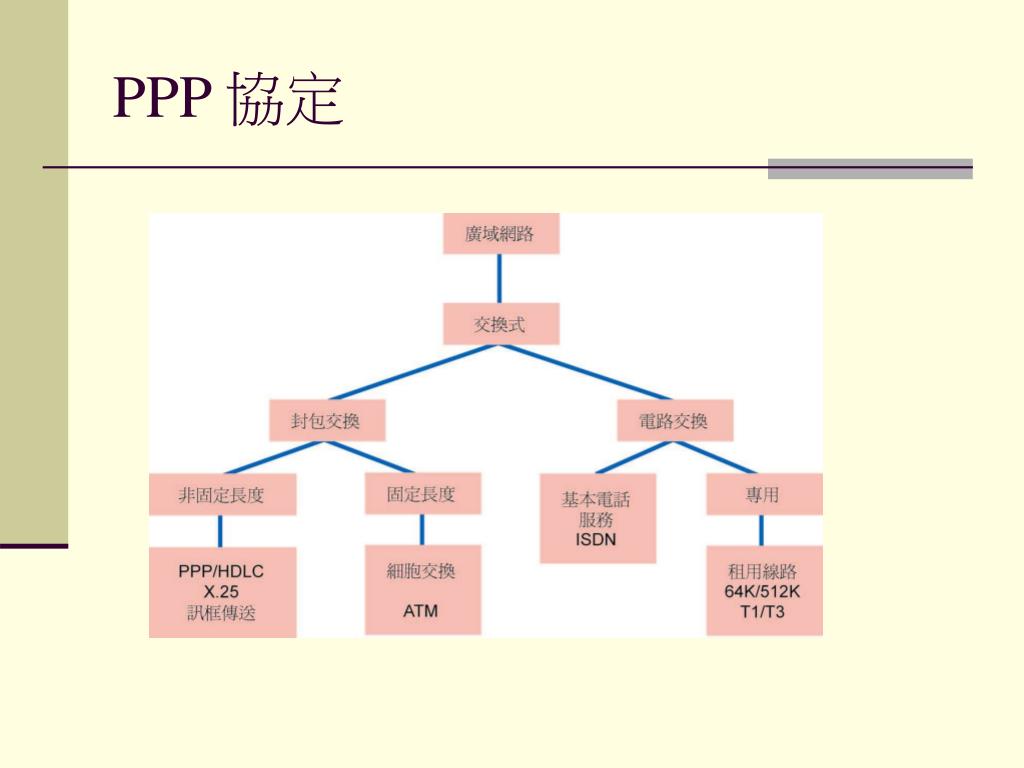

PPP 協定


5146455

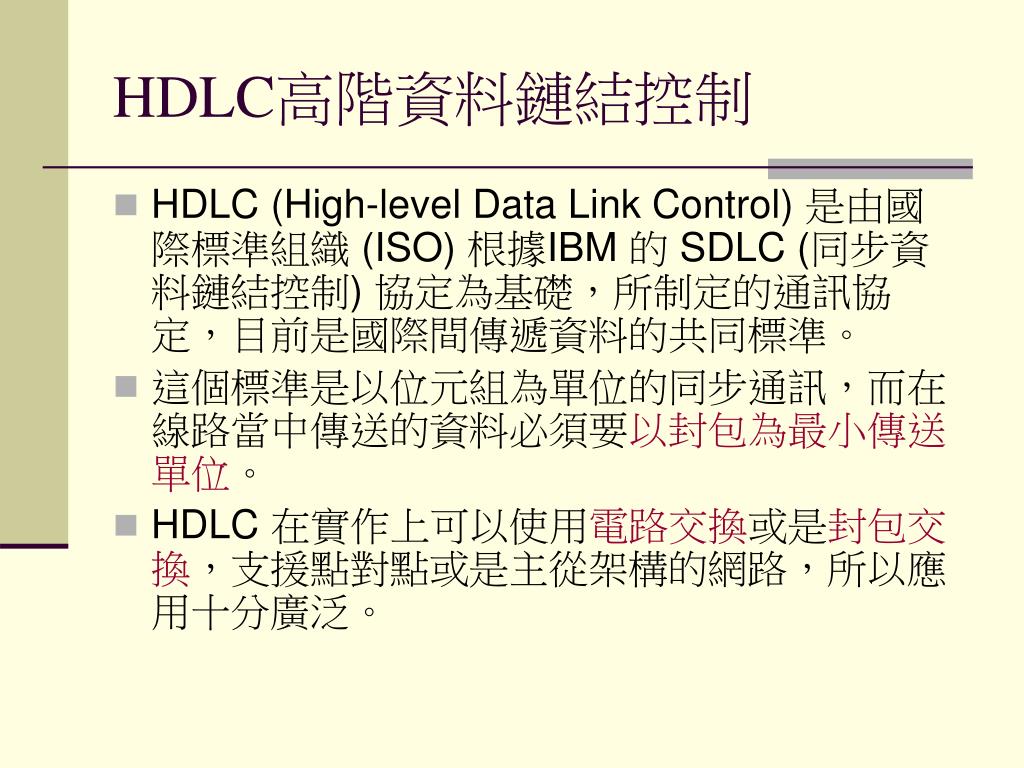

HDLC高階資料鏈結控制

  • HDLC (High-level Data Link Control) 是由國際標準組織 (ISO) 根據IBM 的 SDLC (同步資料鏈結控制) 協定為基礎,所制定的通訊協定,目前是國際間傳遞資料的共同標準。

  • 這個標準是以位元組為單位的同步通訊,而在線路當中傳送的資料必須要以封包為最小傳送單位。

  • HDLC 在實作上可以使用電路交換或是封包交換,支援點對點或是主從架構的網路,所以應用十分廣泛。


Slip serial line internet protocol

SLIP(Serial Line Internet Protocol )協定

  • 該協定採用的是TCP/IP 協定的點對點串列連線的標準。

  • SLIP 協定是很久以前的協定,主要用於串列埠與數據機之間的連線,現在慢慢地已經被PPP 協定取代。


Ppp point to point protocol

PPP(Point to Point Protocol )協定

  • 是普遍被使用的廣域網路協定

  • 通常用於兩個網路節點的直接連接

    • 例如兩台電腦透過電話線的網路連接,經常使用在寬頻網路連線上。目前許多ADSL 網路服務供應商(ISP )提供使用者以PPP 協定的方式撥接到本身的機房,然後再連上網際網路。


5146455

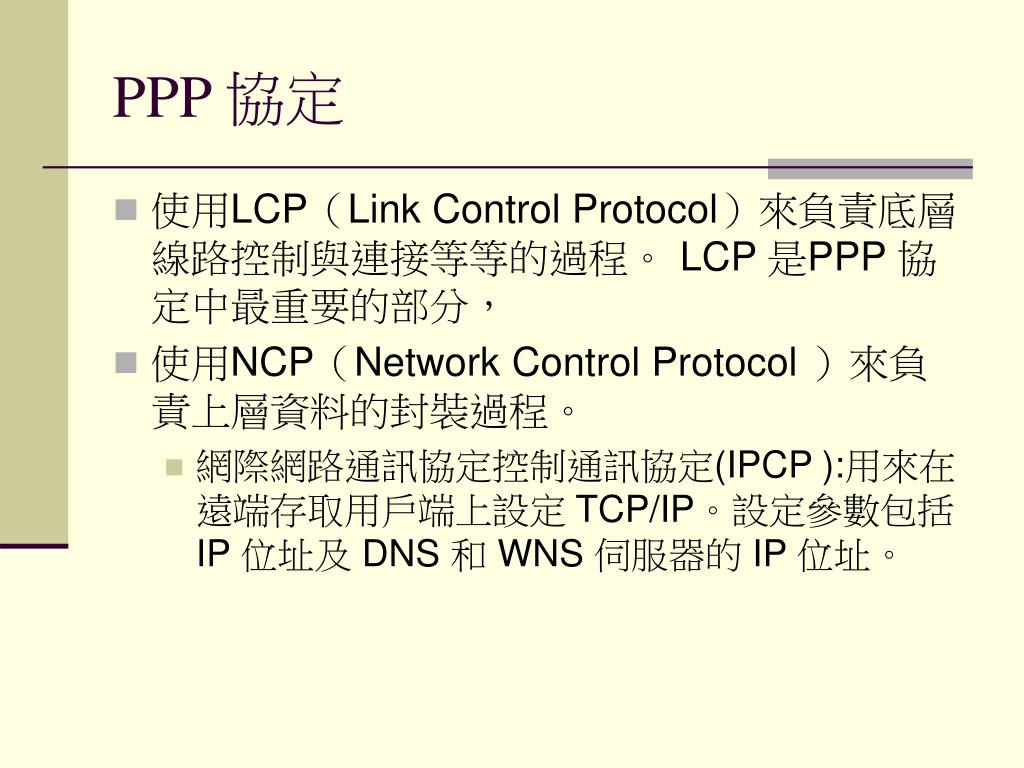

PPP 協定

  • 使用LCP(Link Control Protocol)來負責底層線路控制與連接等等的過程。 LCP 是PPP 協定中最重要的部分,

  • 使用NCP(Network Control Protocol )來負責上層資料的封裝過程。

    • 網際網路通訊協定控制通訊協定(IPCP ):用來在遠端存取用戶端上設定 TCP/IP。設定參數包括 IP 位址及 DNS 和 WNS 伺服器的 IP 位址。


5146455

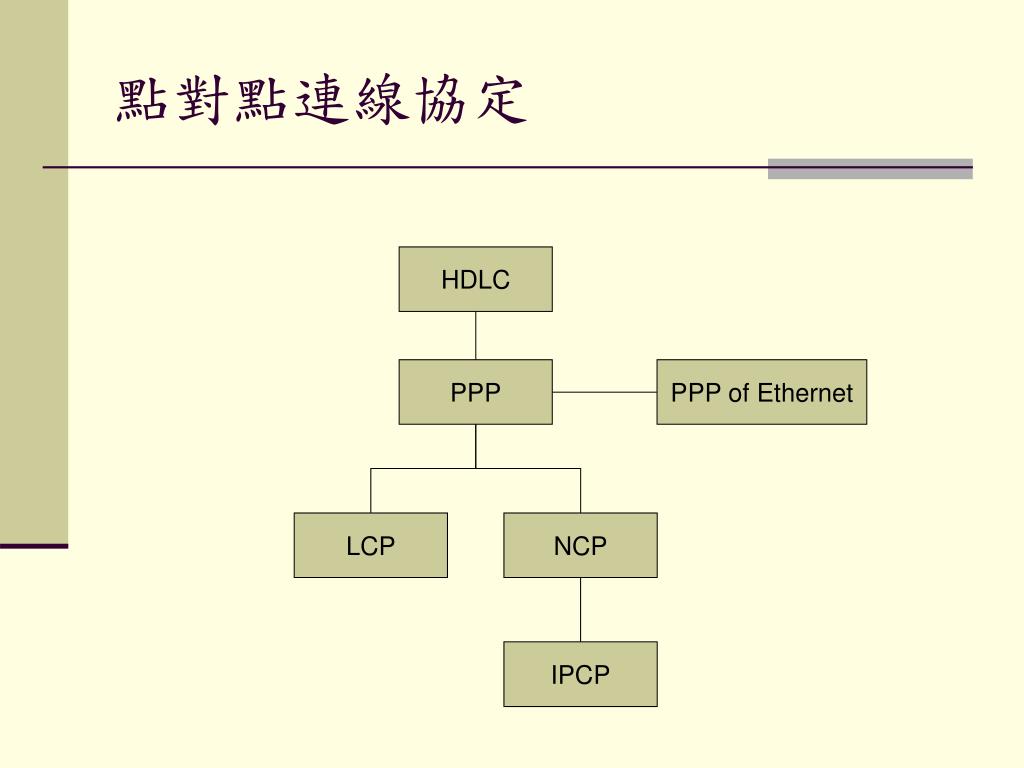

點對點連線協定

HDLC

PPP

PPP of Ethernet

LCP

NCP

IPCP


  • Login
