ЭЛЕКТРОКАРДИОГРАФИЯ

1. ЭЛЕКТРОКАРДИОГРАФИЯ Г.Э. Ульрих СПбГПМА

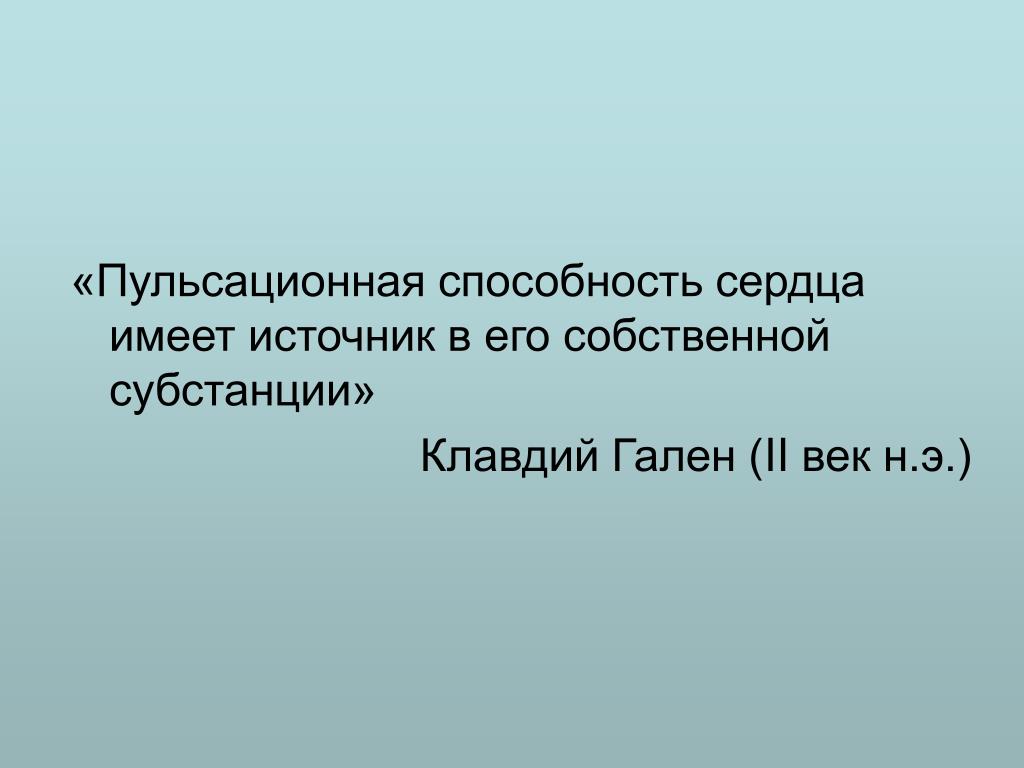

2. «Пульсационная способность сердца имеет источник в его собственной субстанции» Клавдий Гален (II век н.э.)

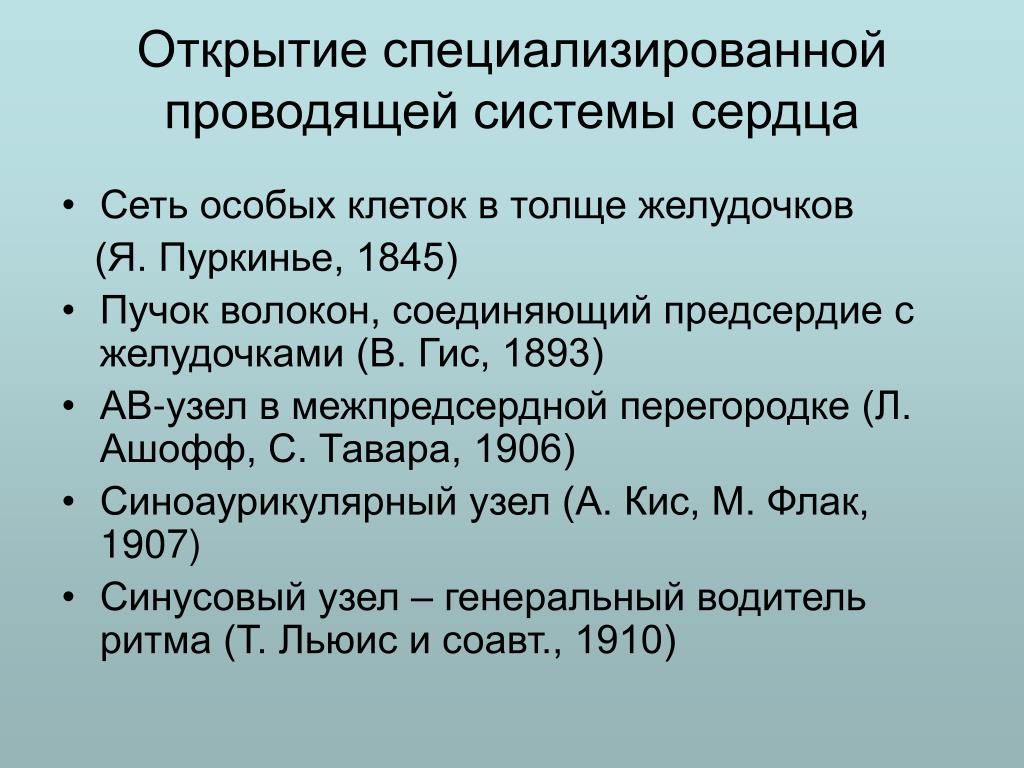

3. Открытие специализированной проводящей системы сердца • Сеть особых клеток в толще желудочков (Я. Пуркинье, 1845) • Пучок волокон, соединяющий предсердие с желудочками (В. Гис, 1893) • АВ-узелв межпредсердной перегородке (Л. Ашофф, С. Тавара, 1906) • Синоаурикулярный узел (А. Кис, М. Флак, 1907) • Синусовый узел – генеральный водитель ритма (Т. Льюис и соавт., 1910)

4. (В. Эйнтховен,1903) Процесс образования и проведения импульсов получил графическое отражение благодаря струнному гальванометру-электрокардиографу

5. ЭКГ – кривая, отражающая процесс охвата возбуждением миокарда предсердий и желудочков (деполяризация), выхода из состояния возбуждения (реполяризация) и состояние электрического покоя сердечной мышцы.

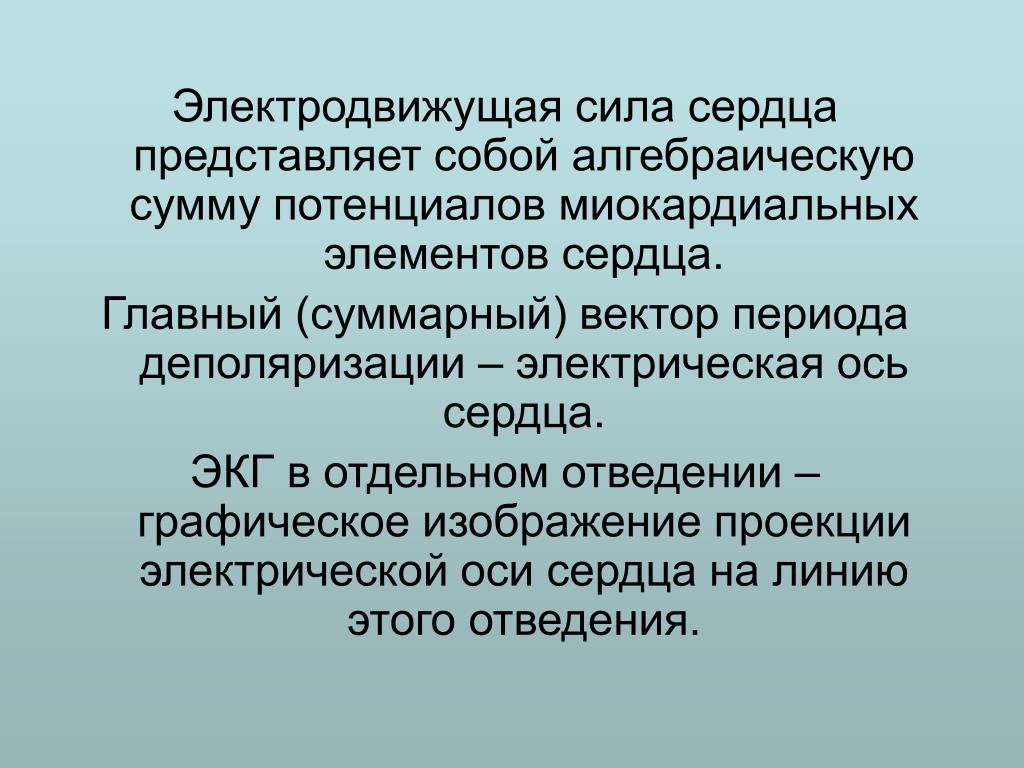

6. Электродвижущая сила сердца представляет собой алгебраическую сумму потенциалов миокардиальных элементов сердца. Главный (суммарный) вектор периода деполяризации – электрическая ось сердца. ЭКГ в отдельном отведении – графическое изображение проекции электрической оси сердца на линию этого отведения.

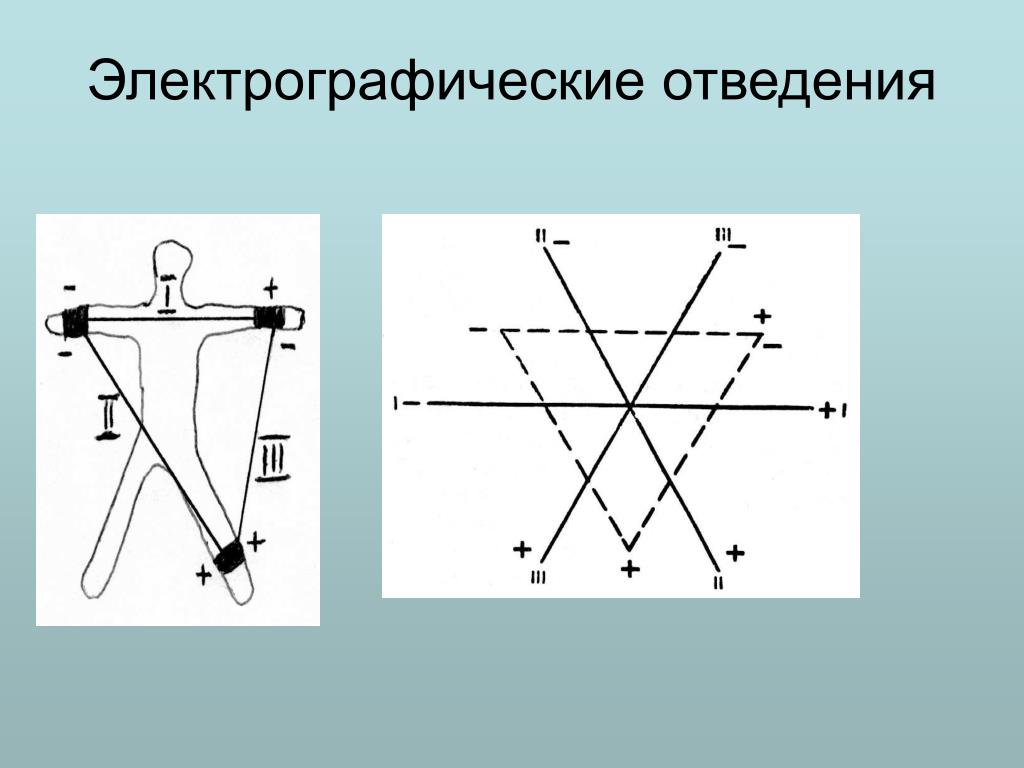

7. Электрографические отведения

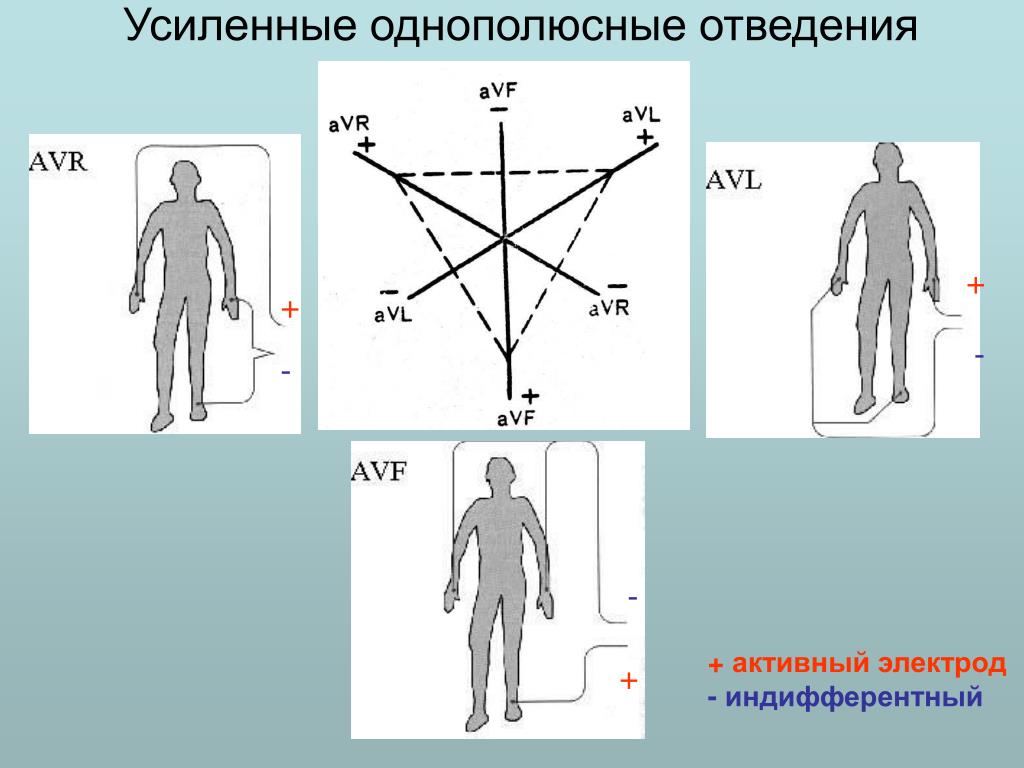

8. Усиленные однополюсные отведения + + - - - + активный электрод - индифферентный +

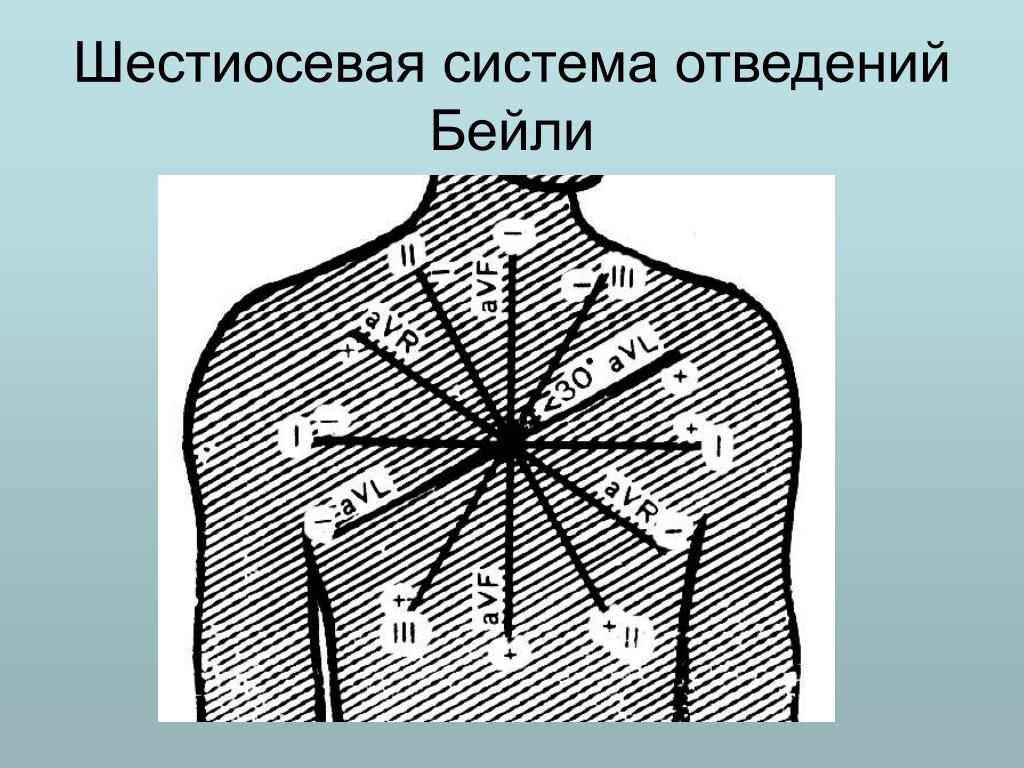

9. Шестиосевая система отведений Бейли

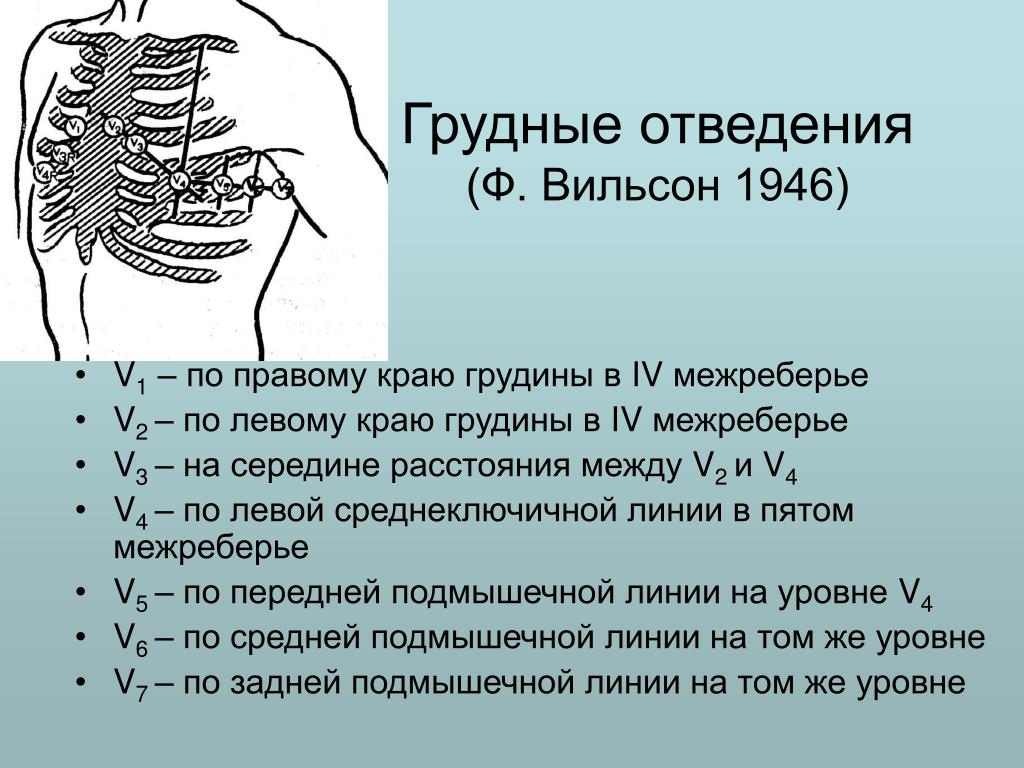

10. Грудные отведения(Ф. Вильсон 1946) • V1– по правому краю грудины в IV межреберье • V2– по левому краю грудины в IV межреберье • V3– на середине расстояния между V2и V4 • V4– по левой среднеключичной линии в пятом межреберье • V5– по передней подмышечной линии на уровне V4 • V6– по средней подмышечной линии на том же уровне • V7– по задней подмышечной линии на том же уровне

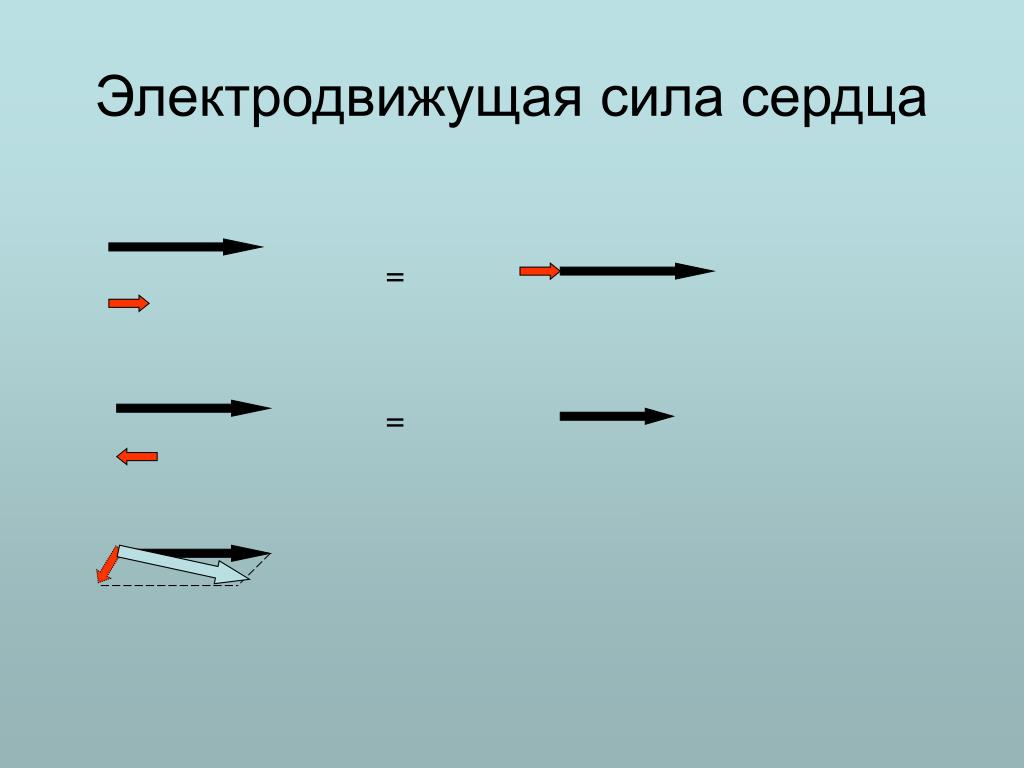

11. Электродвижущая сила сердца = =

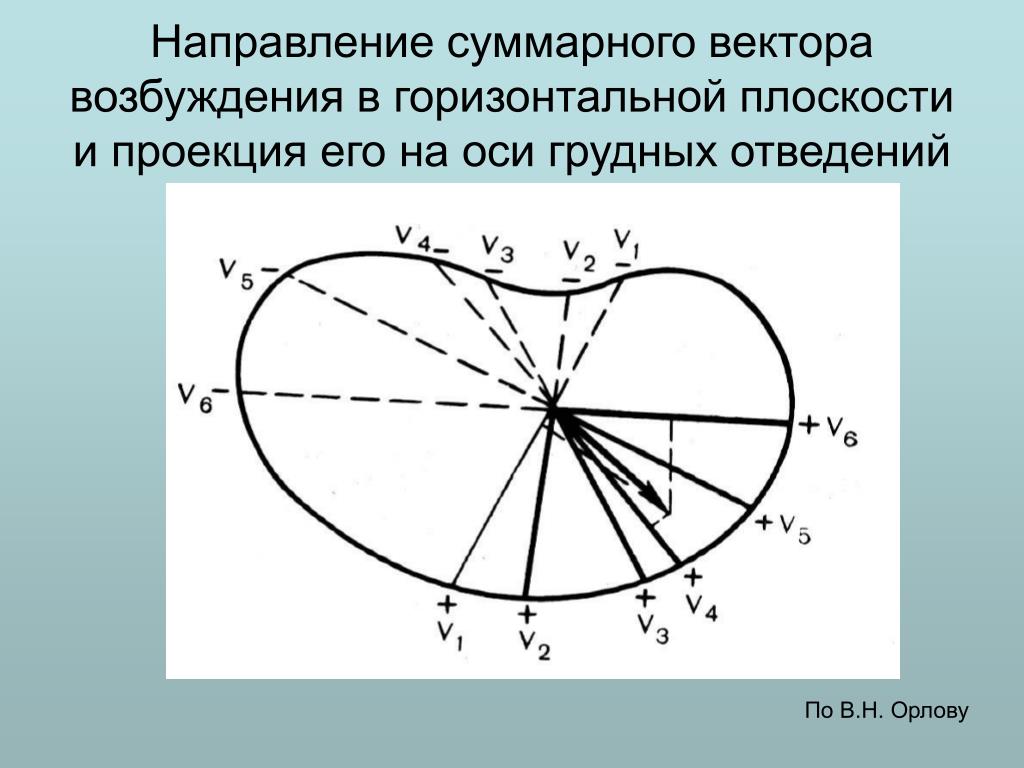

12. Направление суммарного вектора возбуждения в горизонтальной плоскости и проекция его на оси грудных отведений По В.Н. Орлову

13. Отведения по Небу • Второе межреберье справа от грудины • На уровне верхушки сердца по задней подмышечной линии • У верхушки сердца Отведение Dorsalis помогает в диагностике очаговых изменений задней стенки ЛЖ Anterior - передней стенки ЛЖ Inferior - нижние отделы переднебоковой стенки

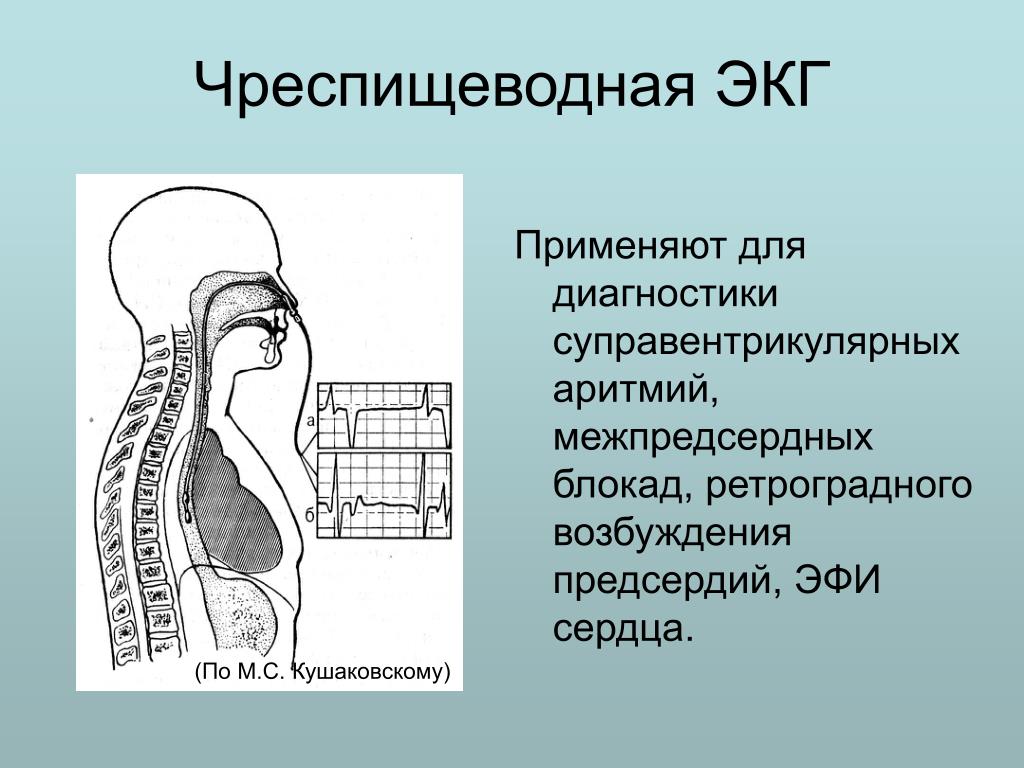

14. Чреспищеводная ЭКГ Применяют для диагностики суправентрикулярных аритмий, межпредсердных блокад, ретроградного возбуждения предсердий, ЭФИ сердца. (По М.С. Кушаковскому)

15. ЭКГ на стандартной ленте скорость 25 мм/сек • 1 мм – 0,04 сек • 5 мм – 0,20 сек • Напряжение 1 мВ соответствует отклонению на 10 мм

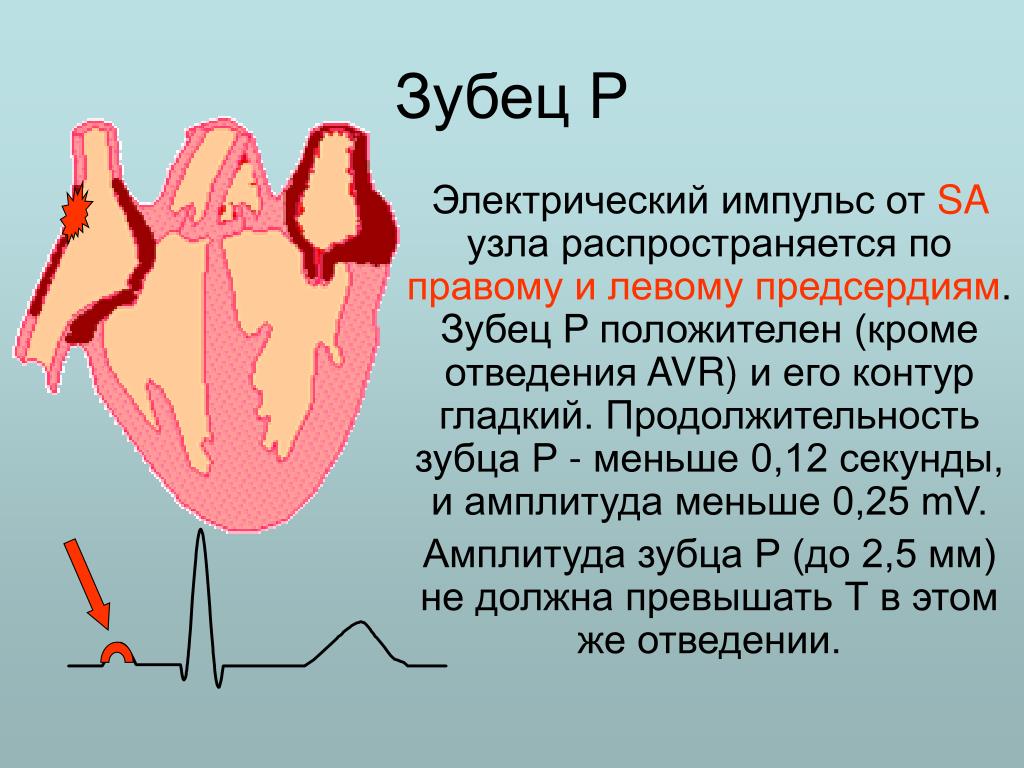

16. Зубец P Электрический импульс от SA узла распространяется по правому и левому предсердиям. Зубец P положителен (кроме отведения AVR) и его контур гладкий. Продолжительность зубца P - меньше 0,12 секунды, и амплитуда меньше 0,25 mV. Амплитуда зубца Р (до 2,5 мм) не должна превышать Т в этом же отведении.

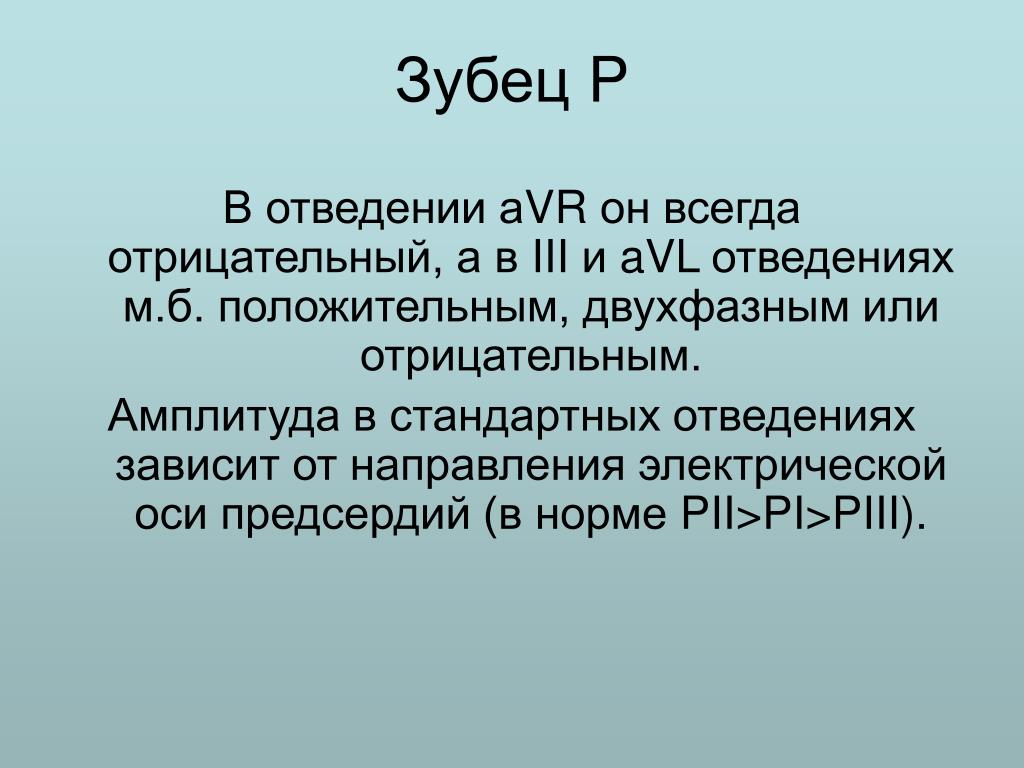

17. Зубец P В отведении аVR он всегда отрицательный, а в III и aVL отведениях м.б. положительным, двухфазным или отрицательным. Амплитуда в стандартных отведениях зависит от направления электрической оси предсердий (в норме PII>PI>PIII).

18. Положение электрической оси сердца Горизонтальное угол α - 0 +40 Нормальное угол α - +40 +70 Вертикальное угол α - +70 +90

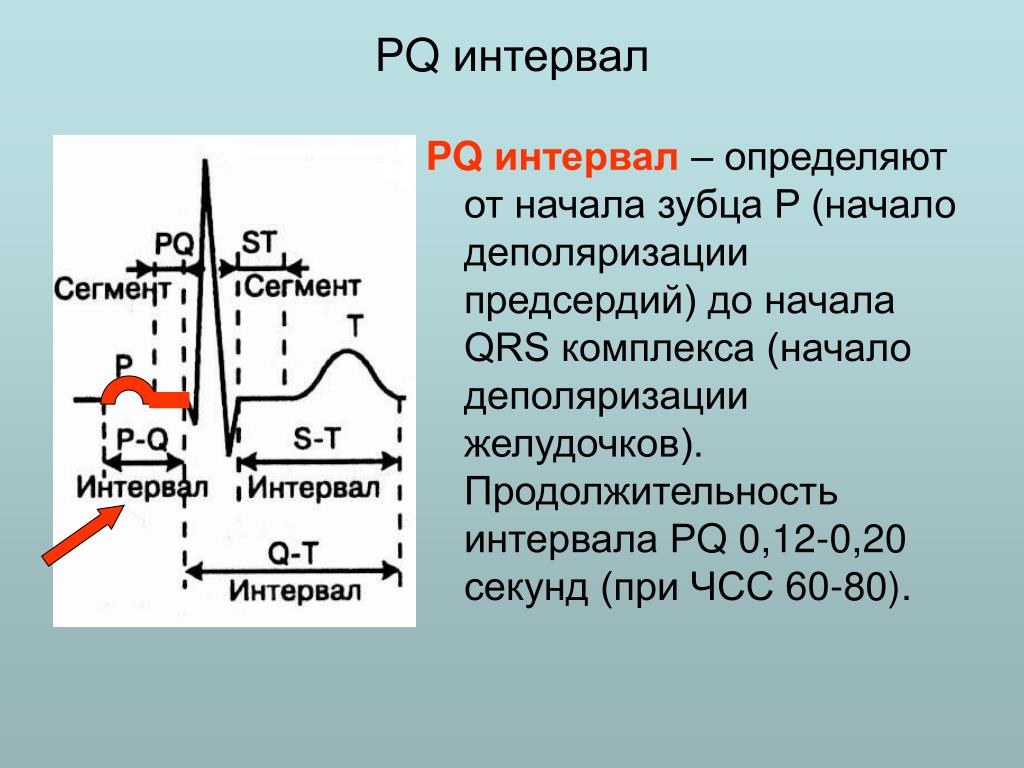

19. PQ интервал PQ интервал – определяют от начала зубца P (начало деполяризации предсердий) до начала QRS комплекса (начало деполяризации желудочков). Продолжительность интервала PQ 0,12-0,20 секунд (при ЧСС 60-80).

20. Сегмент PQ Сегмент PQ – участок от конца зубца P до начала QRS комплекса, длительностью приблизительно 0,1 секунды. Сегмент PQ соответствует времени между концом деполяризации предсердий и началом деполяризации желудочков. PQ сегмент изоэлектричен. В это время импульс проходит от AV узла до волокон Пуркинье. Во время сегмента PQ завершается сокращение предсердий и заполнение желудочков кровью перед их систолой.

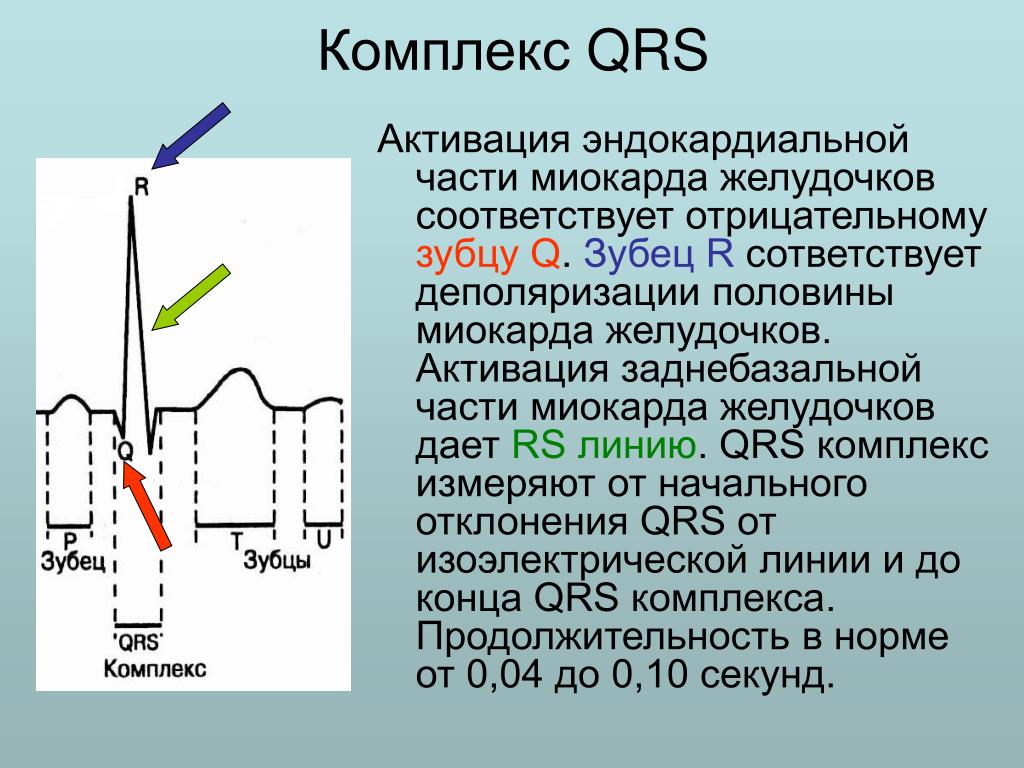

21. Комплекс QRS Активация эндокардиальной части миокарда желудочков соответствует отрицательному зубцу Q. Зубец R сответствует деполяризации половины миокарда желудочков. Активация заднебазальной части миокарда желудочков дает RS линию. QRS комплекс измеряют от начального отклонения QRS от изоэлектрической линии и до конца QRS комплекса. Продолжительность в норме от 0,04 до 0,10 секунд.

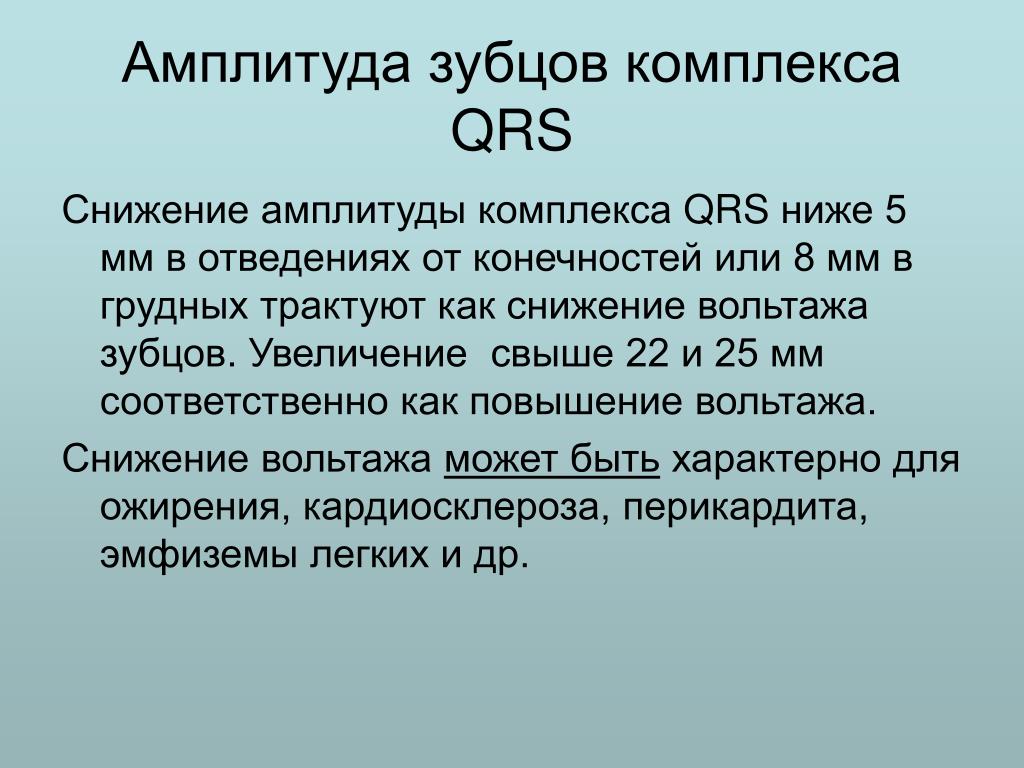

22. Амплитуда зубцов комплекса QRS Снижение амплитуды комплекса QRS ниже 5 мм в отведениях от конечностей или 8 мм в грудных трактуют как снижение вольтажа зубцов. Увеличение свыше 22 и 25 мм соответственно как повышение вольтажа. Снижение вольтажа может быть характерно для ожирения, кардиосклероза, перикардита, эмфиземы легких и др.

23. Сегмент ST Сегмент ST - период от конца деполяризации желудочков до начала их реполяризации. Сегмент ST находится между концом комплекса QRS и зубцом T. Хотя сегмент ST изоэлектричен желудочки в этот момент заканчивают сокращение и полностью охвачены возбуждением.

24. Сегмент ST при инфаркте миокарда

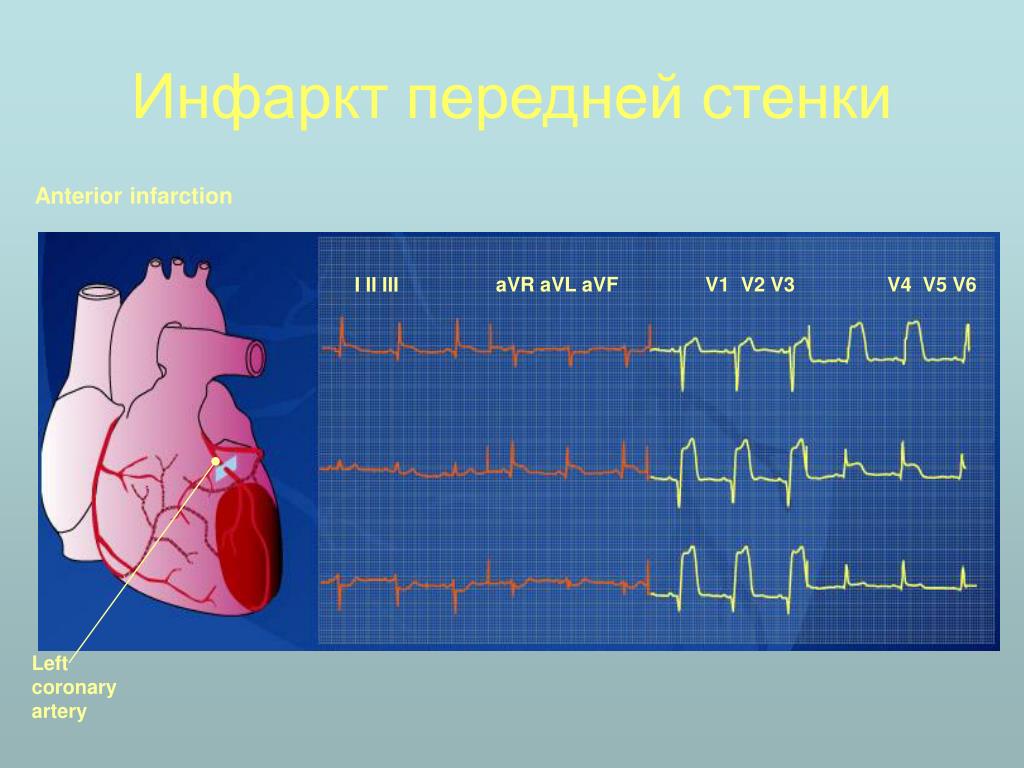

25. aVR aVL aVF V1 V2 V3 V4 V5 V6 I II III Инфаркт передней стенки Anterior infarction Left coronary artery

26. aVR aVL aVF V1 V2 V3 V4 V5 V6 I II III Инфаркт передней стенки области верхушки Inferior infarction Right coronary artery

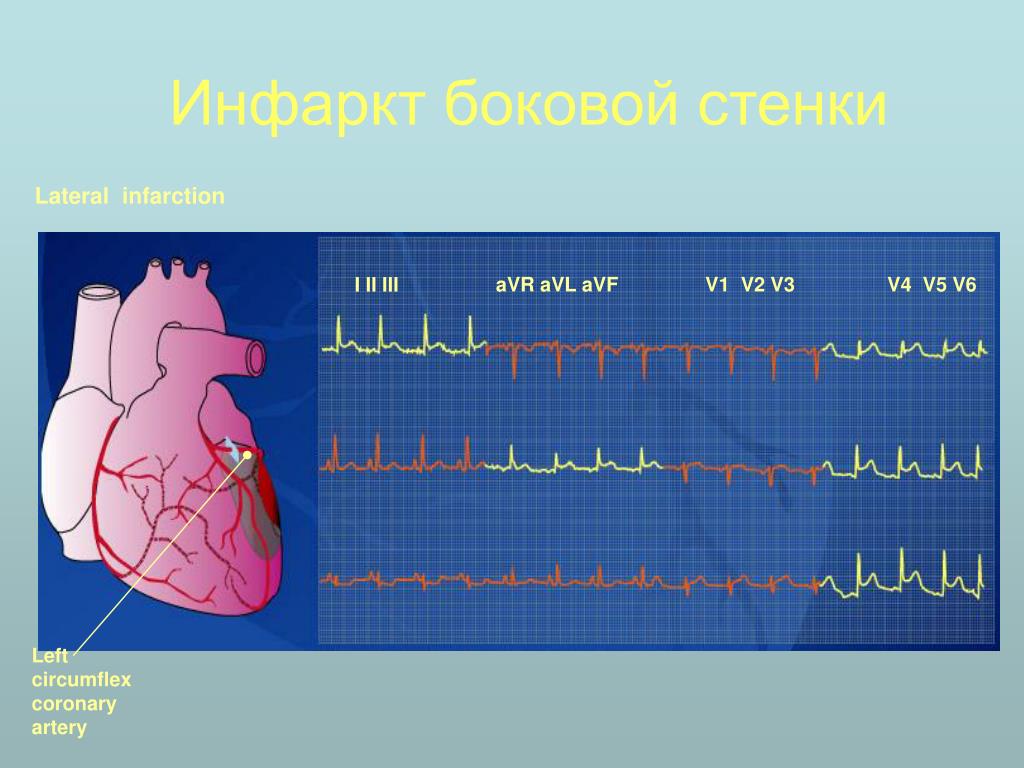

27. aVR aVL aVF V1 V2 V3 V4 V5 V6 I II III Инфаркт боковой стенки Lateral infarction Left circumflex coronary artery

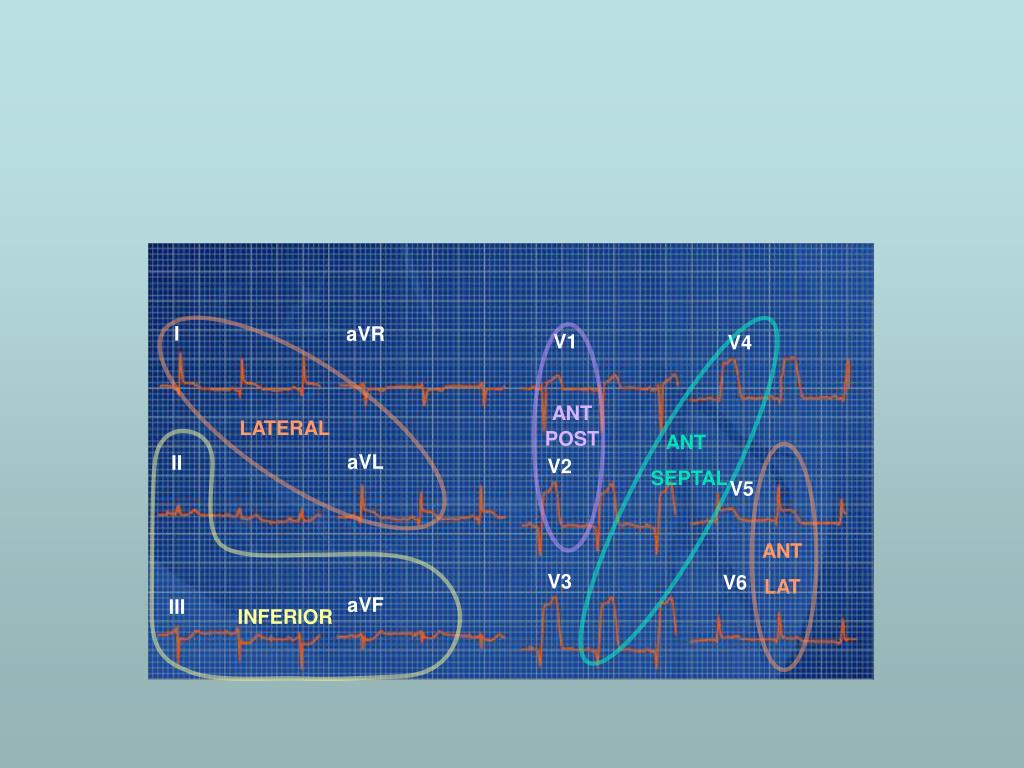

28. I aVR V1 V4 ANT POST LATERAL ANT SEPTAL aVL II V2 V5 ANT LAT V3 V6 aVF III INFERIOR

29. Интервал QT QT интервал - время между началом деполяризациижелудочков и их реполяризацией. QT интервал изменяется в зависимости от ЧСС, возраста и пола. Он увеличивается при брадикардии и уменьшается при тахикардии. У мужчин интервал QT короче (0,39 секунды), чем у женщин (0,41 секунды). Интервал QT изменяется при нарушении электролитного баланса, ишемии и действии лекарственных препаратов.

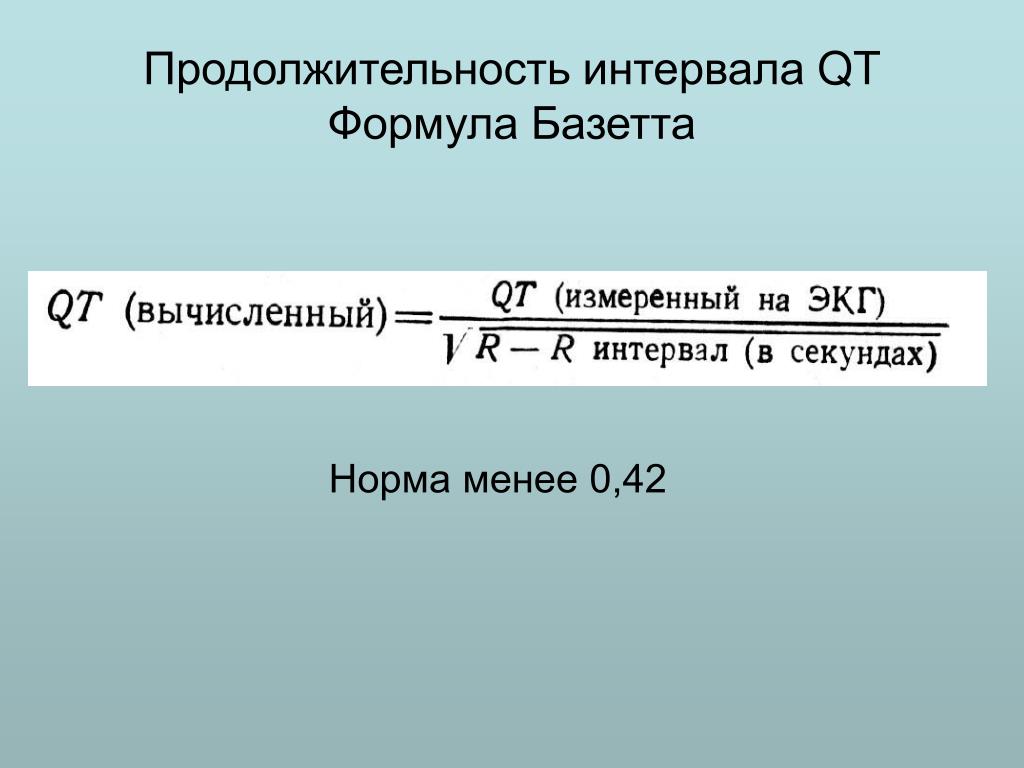

30. Продолжительность интервала QTФормула Базетта Норма менее 0,42

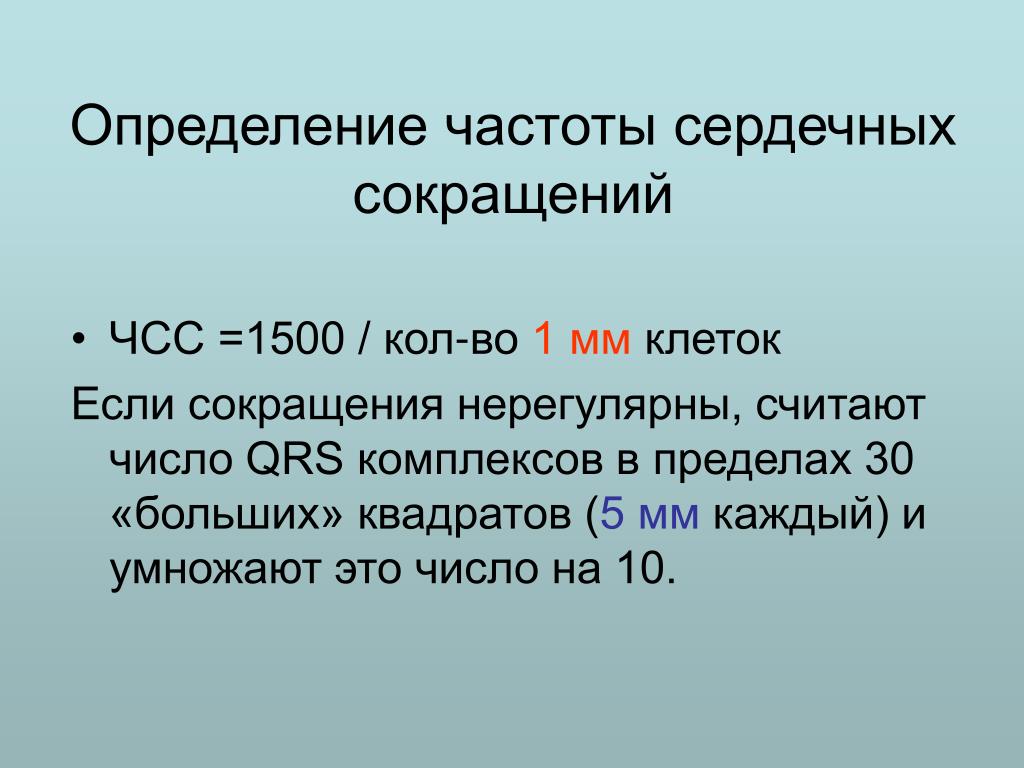

31. Определение частоты сердечных сокращений • ЧСС =1500 / кол-во 1 мм клеток Если сокращения нерегулярны, считают число QRS комплексов в пределах 30 «больших» квадратов (5 мм каждый) и умножают это число на 10.
