  1. IP Traceback 2002년 5월 22일 정지웅

  2. Overview • Introduction • Hash-based IP Traceback • Route-Based Distributed Packet Filtering • Summary

  3. Introduction • Denial-of-Service (DoS) attack • 이용 가능한 모든 세션을 점령하여 네트워킹 기능 마비 • 과부하를 일으켜 시스템 다운시킴 • 존재하지 않는 IP 주소로 접속하여 세션들을 마비시킴 • 기형적이고 이상한 패킷 구조를 보내어 정확한 프로세싱을 방해하는 행위 • Distributed DoS (DDoS) attack • 여러 대의 호스트에서 동시 공격 • 실례 • 2000년 2월, Yahoo, eBay, Amazon 수시간 동안 시스템 마비

  4. IP Traceback • IP traceback • 공격 경로와 패킷의 송신자 추적하여 attack graph를 재구성 • 송신자 추적의 어려움 • Stateless한 인터넷의 특성 때문에, 위조된 주소를 사용하여 공격 가능 • NAT, Mobile IP, IP tunneling… • Attack은 short-lived하기 때문

  5. Related Works • Ingress filtering • Boarder gateway에서 패킷의 address가 spoof되었는가를 감시 • 라우터가 허가되지 않은 소스 어드레스로 부터 오는 패킷을 막는 것이다. 이것은 라우터가 합법적인 소스어드레스와 불법적인 소스어드레스를 구분할수 있는 충분한 파워를 가져야 가능하다 • Ingress filtering은 이를 지원하는 라우터가 널리 깔려 있어야만 효과적임 • Packet marking • IP header에서 잘 사용하지 않는 field에 정보를 encoding • Logging • Router에서 forword된 packet을 기록 • 패킷을 주요 라우터에 로그해 놓아서 패킷이 경유하는 경로를 결정하는 것으로 공격이 끝난 후에도 추적이 가능

  6. Related Works • ICMP traceback message • 라우터에서 패킷을 샘플하여 이를 포워딩하고 카피하여 인접라우터 정보와 함께 ICMP 메시지로 audit information을 전송 • 공격중에 이 정보를 이용하여 추적 • 공격이 종료된 후에도 추적 가능 • 문제점: • ICMP message를 지원하지 않는 라우터 • attacker가 거짓 ICMP message를 보낼때

  7. Overview • Introduction • Hash-based IP Traceback • Route-Based Distributed Packet Filtering • Summary

  8. Drawback of Logging • Packet이 네트워크를 경유해서 오면서 변형될 수 있기 때문에 attack path를 재구성하는데 어려움이 있다. • 완전한 packet을 저장하는데 문제가 있다. • Packet의 log가 많아지면서 attacker에게 노출될 위험이 있다.

  9. Hash-based IP Traceback • SPIE (Source Path Isolation Engine) System • 라우터에서 자신이 전달한 패킷 기록 • 패킷 요약 정보(invariant IP header + 8 bytes payload)에 Bloom Filter (n 개의 hash functions)를 적용한 결과를 저장 • 일정 시간마다 페이지를 넘김(각 페이지에는 시간, hash functions, filtering result 기록) • 단 하나의 패킷에 의한 공격이라도 traceback 가능 • 그러나, 메모리의 제한으로 traceback 가능한 시간이 제한됨

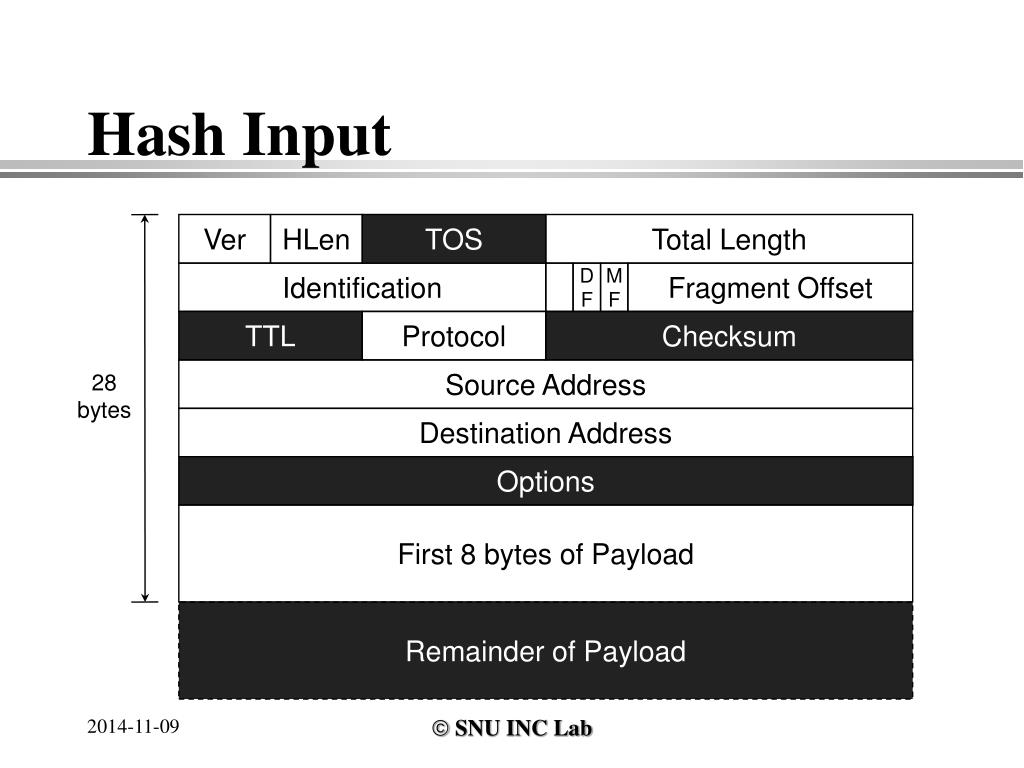

  10. Hash Input Ver HLen TOS Total Length Identification D F M F Fragment Offset TTL Protocol Checksum 28 bytes Source Address Destination Address Options First 8 bytes of Payload Remainder of Payload

  11. Bloom Filter

  12. Transform Lookup Table • 충분한 packet data가 SPIE에 의해서 transformation time에 기록되어야 하고, 그 결과 original packet이 재구성 될 수 있음 • NAT, IP-in-IP tunneling, fragmentation

  13. Graph construction R R A R R R R7 R R4 R5 R6 R R3 R1 R2 V

  14. System Components • DGA (Data Generation Agent) • 각 라우터에 위치 • 해당 라우터를 거쳐간 패킷에 대한 digest table 유지 • SCAR (SPIE Collection and Reduction Agent) • Traceback 요청 시 DGA로 부터 digest table 수신하여, local traceback 수행 • STM (SPIE Traceback Manager) • 전 SPIE system 관장 • 타 system과 정보 교환

  15. Architecture

  16. Overview • Introduction • Hash-based IP Traceback • Route-Based Distributed Packet Filtering • Summary

  17. Probabilistic Packet Marking • PPM • marking하기 위해서 패킷 헤더를 사용함 • 각 라우터에서 local path information을 확률적으로 기록 • 많이 수신된 주소일수록 가까운 라우터로 간주 • 멀리 떨어져 있는 라우터의 경우 수신된 패킷의 개수 비교가 부정확 • 높은 확률을 가지고 attack path를 재구성 • 장점 • Efficient and implementable • 단점 • 공격자들이 많을 경우에 구분이 어려움(DDoS 추적 불가능) • Marking field가 spoofing될 수 있음

  18. Route-Based Distributed Packet Filtering • Routing 정보를 사용해서 Packet Filtering을 함 • Distributed fitering • Implement ingress filtering on AS

  19. Key objectives of DPF • Maximize proactive filtering of spoofed packets. • For bogus packets that get through, minimize number of sites that could have sent those packets. ( for IP traceback) • Achieve the two objectives while minimizing the number of sites carrying out route-based filtering. • Find the optimal sites where filtering are to be carried out.

  20. Modeling for DPF • AS Connectivity Graph G(V,E) • V: AS node의 집합 ( |V|=n ) • E: G에 있는 link들의 집합 • Node Type ( V = T ∪ U ) • T: filtering node의 집합 • incoming traffic 뿐만 아니라 internal traffic도 filtering • U: filtering이 없는 node의 집합 • Routing (R) • R(u,v) ⊆￡(u,v) • ￡(u,v) : set of all loop-free paths from u to v

  21. Modeling for DPF • Routing Policies • Tight: single shortest-path routing, |R(u,v)|=1 • Multipath: multiple routing paths, 1 < |R(u,v)| < |￡(u,v)| • Loose: any loop-free path routing, R(u,v) =￡(u,v) • Route-based filter • Maximal filter • routing path들의 모든 pair( source, destination )를 사용 • Semi-maximal filter • filtering을 수행하기 위해 패킷의 source address만을 사용

  22. Filtering Effect • Spoofing range Sa,t (attaker의 관점) • node a에 있는 attacker가 node t 에 도달하기 위해서 spoofed source IP addreses로 사용될 수 있는 node의 집합 • Candidate range Cs,t (victim의 관점) • Filtering 되지 않고 spoofed IP packet M(s,t)을 보낼 수 있는 노드의 집합

  23. Filtering Effect • No filtering : S1,9 = {0,1,2,3,4,5,6,7,8} • Filtering at AS 8 : S1,9 = {0,1,2,3,4,5} • Filtering at AS 8 and 3: S1,9 = {1,2}

  24. Metric for proactive • Perfect proactivity • Φ1(1):어떤 곳으로부터 spoofed packet이 도달 될 수 없는 AS 의 fraction • Ddos prevention • Φ2(1) : spoofed packet이 다른 AS의 target 에 보낼 수 없는 attack site의 fraction

  25. Metric for reactive • IP Traceback Capability • localization : meaningful for parameter τ≥1 localization • Ψ1(5) : 5site 안에 attack location을 결정할 수 있는 AS의 fraction

  26. Vertex Cover(VC) • VC of G(V,E) • ∀(u,v) ∈ E, u ∈ VC or v ∈ VC • T=VC • filtering 이 없는 U의 node 는 neighbor로 오직 T node만 갖는다.

  27. Impractical perfect proactivity • G: 1997년 Internet connectivity(n=3015,|E|=5230) • T: VC->n • R: Tight • F: Semi-maximal • Φ1(1)=1 is hard to achieve

  28. DDoS Attack Prevention • G: 1997~1999 Internet conn. • T: VC • R: Tight • F: semi-maximal • DPF는 DDoS attack의 수행 능력을 효과적으로 감소 시켰음(Φ2(1)는 약 88%)

  29. IP Traceback Effect(reactive) • Traceback capability • 1997~1999 AS conn • localization to within 5 sites

  30. Maximal vs semi-maxiamal filter • Maximal filter는 quadratic space를 요구하지만 τ=5일 때 성능상 차이점이 없다.

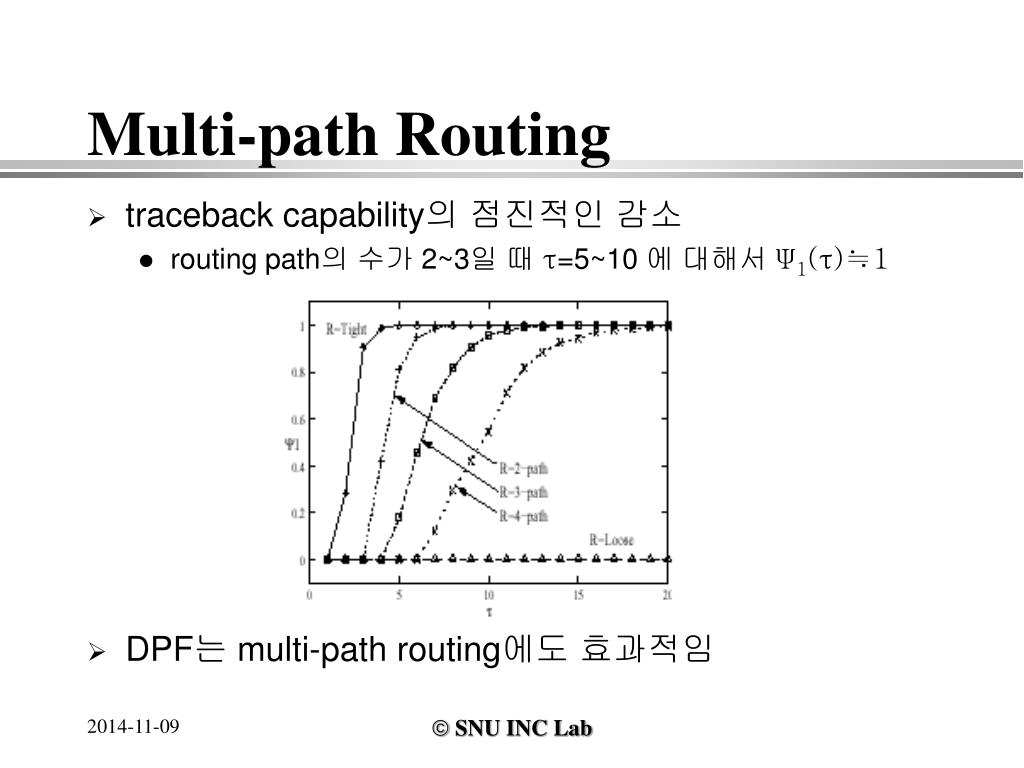

  31. Multi-path Routing • traceback capability의 점진적인 감소 • routing path의 수가 2~3일 때 τ=5~10 에 대해서 Ψ1(τ)≒1 • DPF는 multi-path routing에도 효과적임

  32. Summary • Hash-Based IP Traceback • memory 를 적게 사용 • single packet 의 traceback이 가능 • high-speed router 지원 • Route-Based Distributed Packet Filtering • routing 정보를 사용하여 packet filtering을 함. • BGP에서 구현 될 수 있음 • DoS 과 DDoS attack 을 prevention, protection • Traceback capability

  33. References • Alex C. Snoeren, Craig Patridge, Luis A. Sanchez, Christine E. Jones, “Hash-Based IP Traceback,” SIGCOMM’2001 • Kihong Park, Heejo Lee,“On the Effectiveness of Route-Based Packet Filtering for Distributed DoS Attack Prevention in Power-Law Internets” , SIGCOMM’2001 • Stefan Savage, David Wetherall, Anna Karlin, Tom Anderson, “Practical Network Support for IP Traceback,” SIGCOMM'2000
