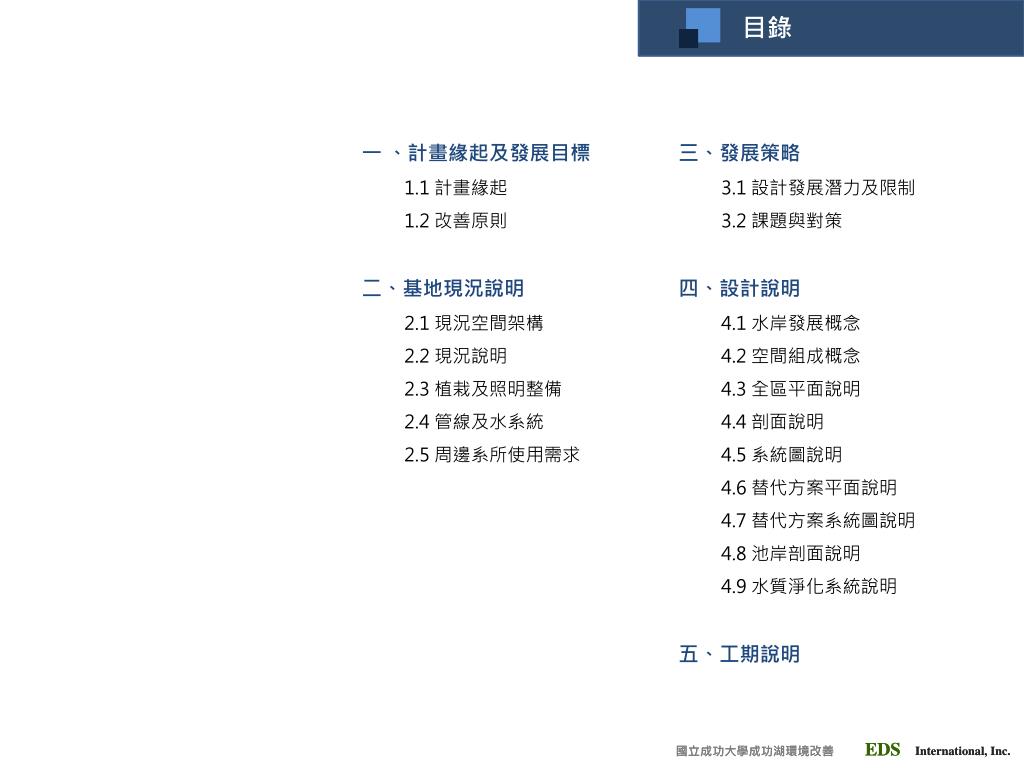

目錄

一 、計畫緣起及發展目標

1.1 計畫緣起

1.2 改善原則

二、基地現況說明

2.1 現況空間架構

2.2 現況說明

2.3 植栽及照明整備

2.4 管線及水系統

2.5 周邊系所使用需求

三、發展策略

3.1 設計發展潛力及限制

3.2 課題與對策

四、設計說明

4.1 水岸發展概念

4.2 空間組成概念

4.3 全區平面說明

4.4 剖面說明

4.5 系統圖說明

4.6替代方案平面說明

4.7替代方案系統圖說明

4.8 池岸剖面說明

4.9 水質淨化系統說明

五、工期說明

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

計畫緣起及發展目標

1-1計畫緣起

小西門

成功湖

文學院

中文系

歷史系

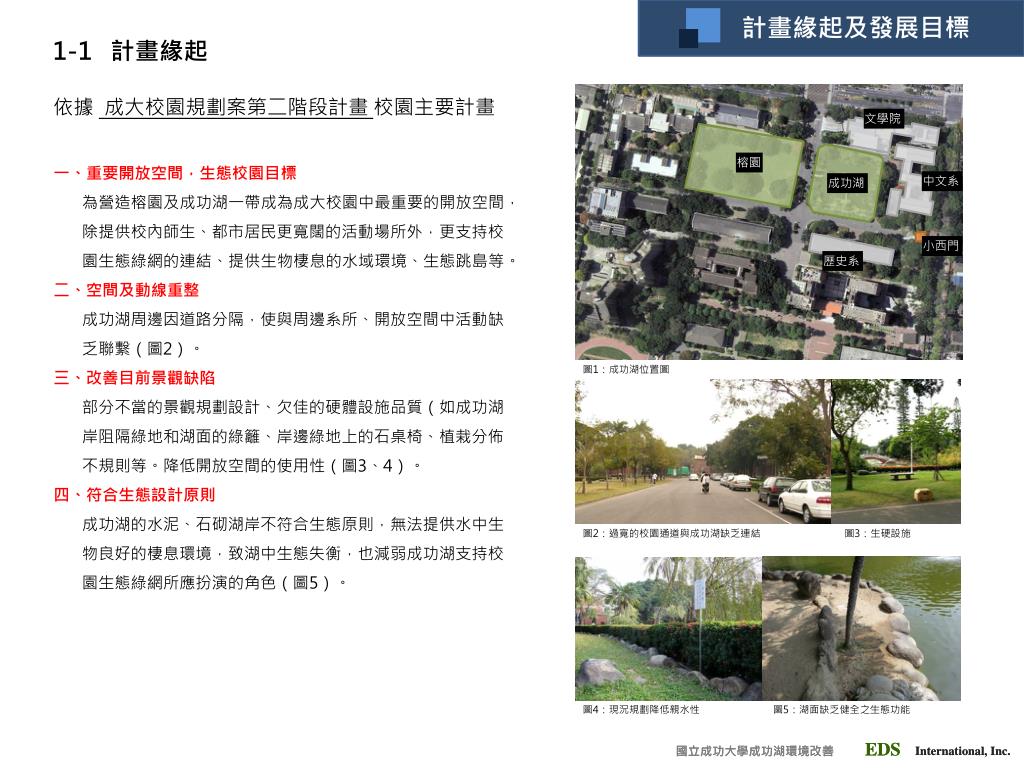

依據 成大校園規劃案第二階段計畫 校園主要計畫

榕園

一、重要開放空間,生態校園目標

為營造榕園及成功湖一帶成為成大校園中最重要的開放空間,除提供校內師生、都市居民更寬闊的活動場所外,更支持校園生態綠網的連結、提供生物棲息的水域環境、生態跳島等。

二、空間及動線重整

成功湖周邊因道路分隔,使與周邊系所、開放空間中活動缺乏聯繫(圖2)。

三、改善目前景觀缺陷

部分不當的景觀規劃設計、欠佳的硬體設施品質(如成功湖岸阻隔綠地和湖面的綠籬、岸邊綠地上的石桌椅、植栽分佈不規則等。降低開放空間的使用性(圖3、4)。

四、符合生態設計原則

成功湖的水泥、石砌湖岸不符合生態原則,無法提供水中生物良好的棲息環境,致湖中生態失衡,也減弱成功湖支持校園生態綠網所應扮演的角色(圖5)。

圖1:成功湖位置圖

圖2:過寬的校園通道與成功湖缺乏連結

圖3:生硬設施

圖4:現況規劃降低親水性

圖5:湖面缺乏健全之生態功能

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

計畫緣起及發展目標

1-2改善原則

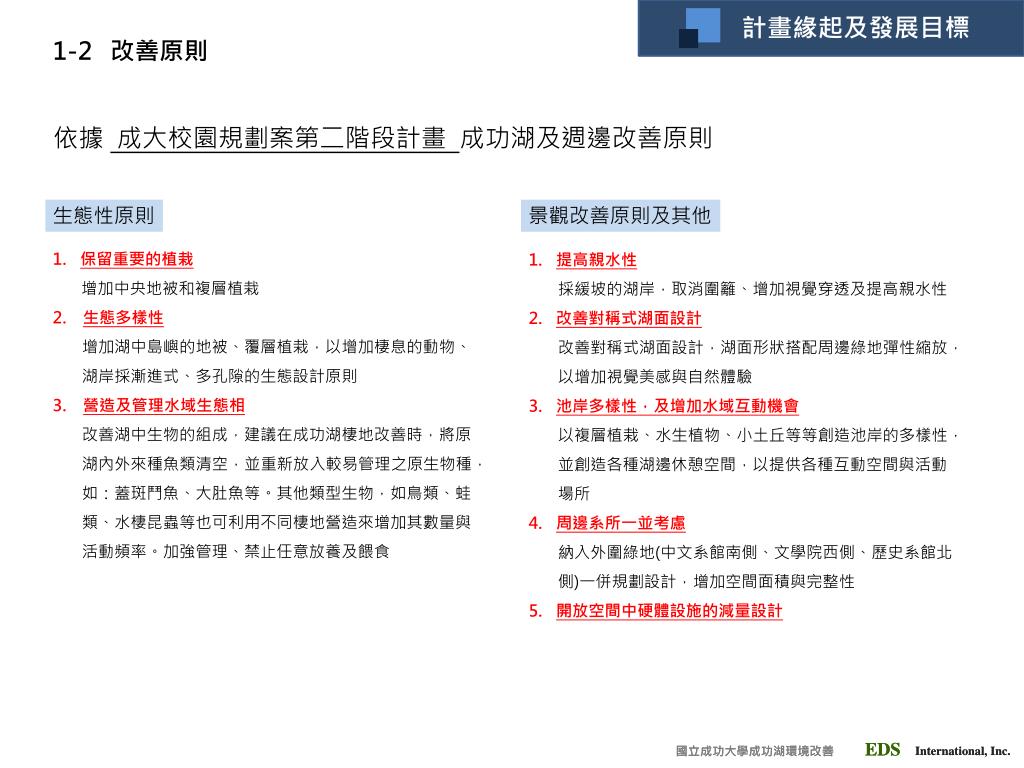

依據 成大校園規劃案第二階段計畫 成功湖及週邊改善原則

生態性原則

景觀改善原則及其他

保留重要的植栽

增加中央地被和複層植栽

2. 生態多樣性

增加湖中島嶼的地被、覆層植栽,以增加棲息的動物、湖岸採漸進式、多孔隙的生態設計原則

3. 營造及管理水域生態相

改善湖中生物的組成,建議在成功湖棲地改善時,將原湖內外來種魚類清空,並重新放入較易管理之原生物種,如:蓋斑鬥魚、大肚魚等。其他類型生物,如鳥類、蛙類、水棲昆蟲等也可利用不同棲地營造來增加其數量與活動頻率。加強管理、禁止任意放養及餵食

提高親水性

採緩坡的湖岸,取消圍籬、增加視覺穿透及提高親水性

改善對稱式湖面設計

改善對稱式湖面設計,湖面形狀搭配周邊綠地彈性縮放,以增加視覺美感與自然體驗

池岸多樣性,及增加水域互動機會

以複層植栽、水生植物、小土丘等等創造池岸的多樣性,並創造各種湖邊休憩空間,以提供各種互動空間與活動場所

周邊系所一並考慮

納入外圍綠地(中文系館南側、文學院西側、歷史系館北側)一併規劃設計,增加空間面積與完整性

開放空間中硬體設施的減量設計

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

基地現況說明

2-1 現況空間架構

文學院

中文系館

小西門

歷史系館

歷史軸線

結點軸線

入口軸線

重要節點

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

基地現況說明

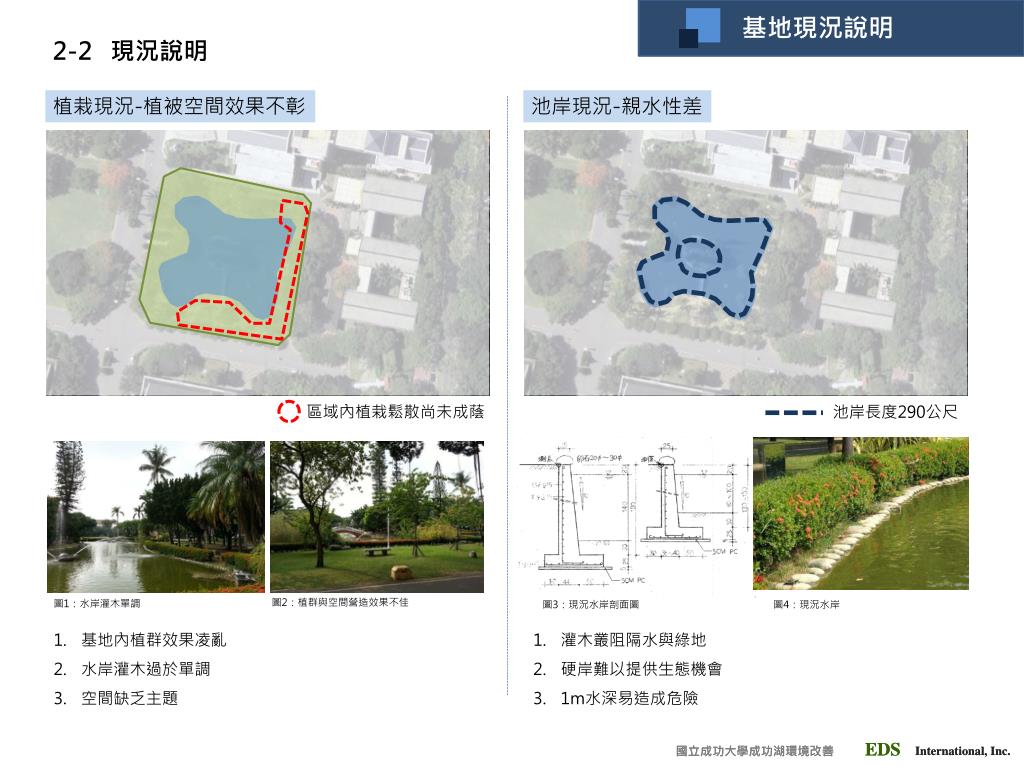

2-2現況說明

植栽現況-植被空間效果不彰

池岸現況-親水性差

區域內植栽鬆散尚未成蔭

池岸長度290公尺

圖2:植群與空間營造效果不佳

圖1:水岸灌木單調

圖3:現況水岸剖面圖

圖4:現況水岸

基地內植群效果凌亂

水岸灌木過於單調

空間缺乏主題

灌木叢阻隔水與綠地

硬岸難以提供生態機會

1m水深易造成危險

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

基地現況說明

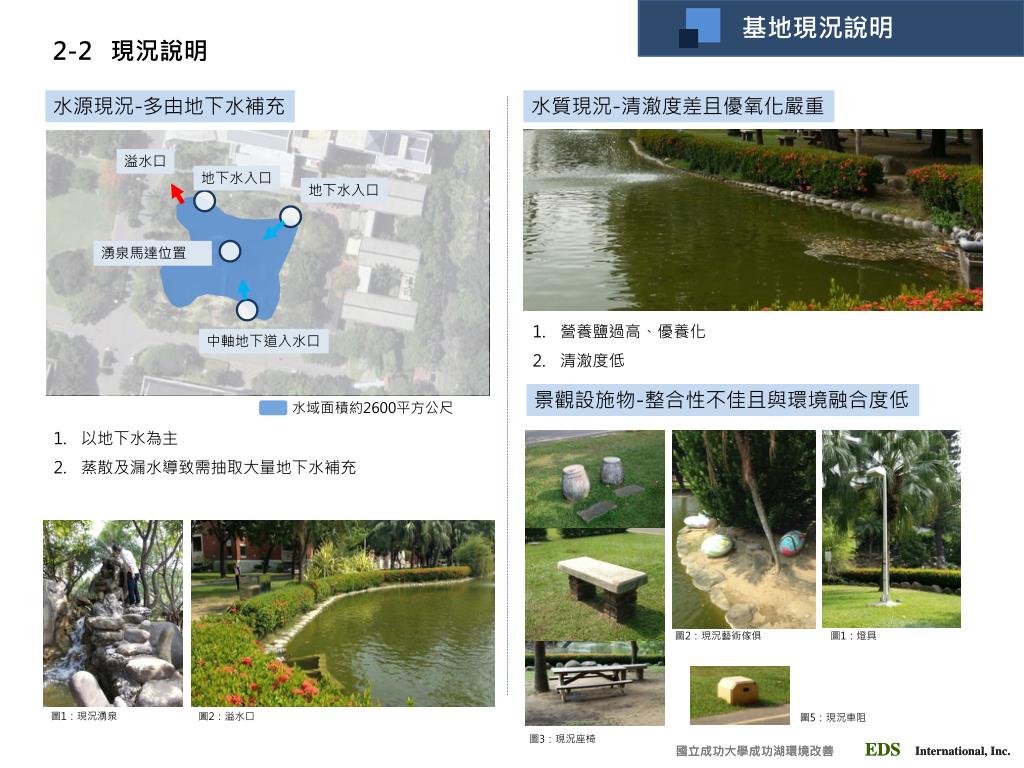

2-2現況說明

水源現況-多由地下水補充

水質現況-清澈度差且優氧化嚴重

溢水口

地下水入口

地下水入口

湧泉馬達位置

營養鹽過高、優養化

清澈度低

景觀設施物-整合性不佳且與環境融合度低

中軸地下道入水口

水域面積約2600平方公尺

以地下水為主

蒸散及漏水導致需抽取大量地下水補充

圖2:現況藝術傢俱

圖1:燈具

圖1:現況湧泉

圖2:溢水口

圖5:現況車阻

圖3:現況座椅

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

基地現況說明

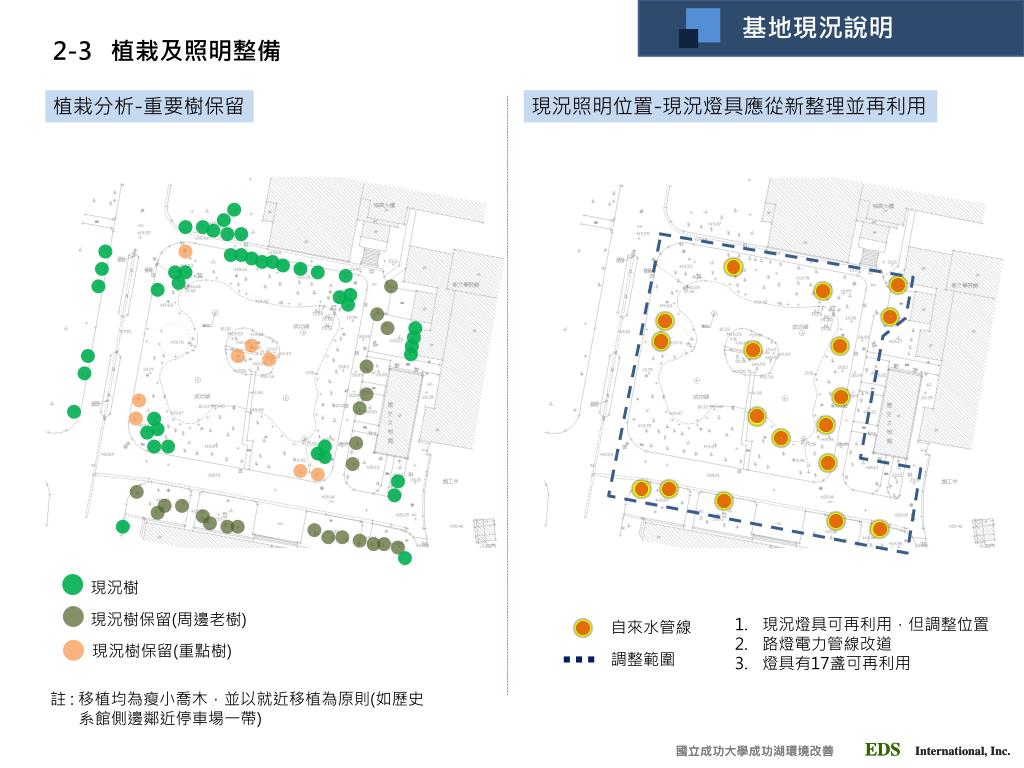

2-3植栽及照明整備

植栽分析-重要樹保留

現況照明位置-現況燈具應從新整理並再利用

現況樹

現況樹保留(周邊老樹)

現況燈具可再利用,但調整位置

路燈電力管線改道

燈具有17盞可再利用

自來水管線

現況樹保留(重點樹)

調整範圍

註: 移植均為瘦小喬木,並以就近移植為原則(如歷史

系館側邊鄰近停車場一帶)

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

基地現況說明

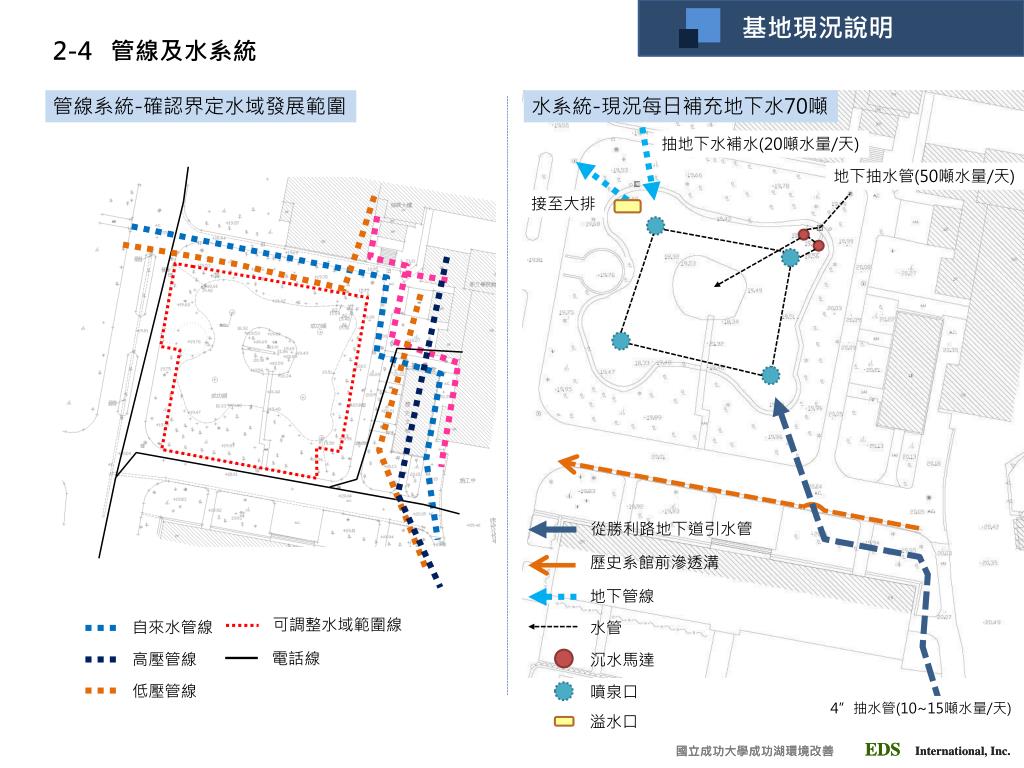

2-4管線及水系統

管線系統-確認界定水域發展範圍

水系統-現況每日補充地下水70噸

抽地下水補水(20噸水量/天)

地下抽水管(50噸水量/天)

接至大排

從勝利路地下道引水管

歷史系館前滲透溝

地下管線

可調整水域範圍線

自來水管線

水管

電話線

高壓管線

沉水馬達

低壓管線

噴泉口

4”抽水管(10~15噸水量/天)

溢水口

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

基地現況說明

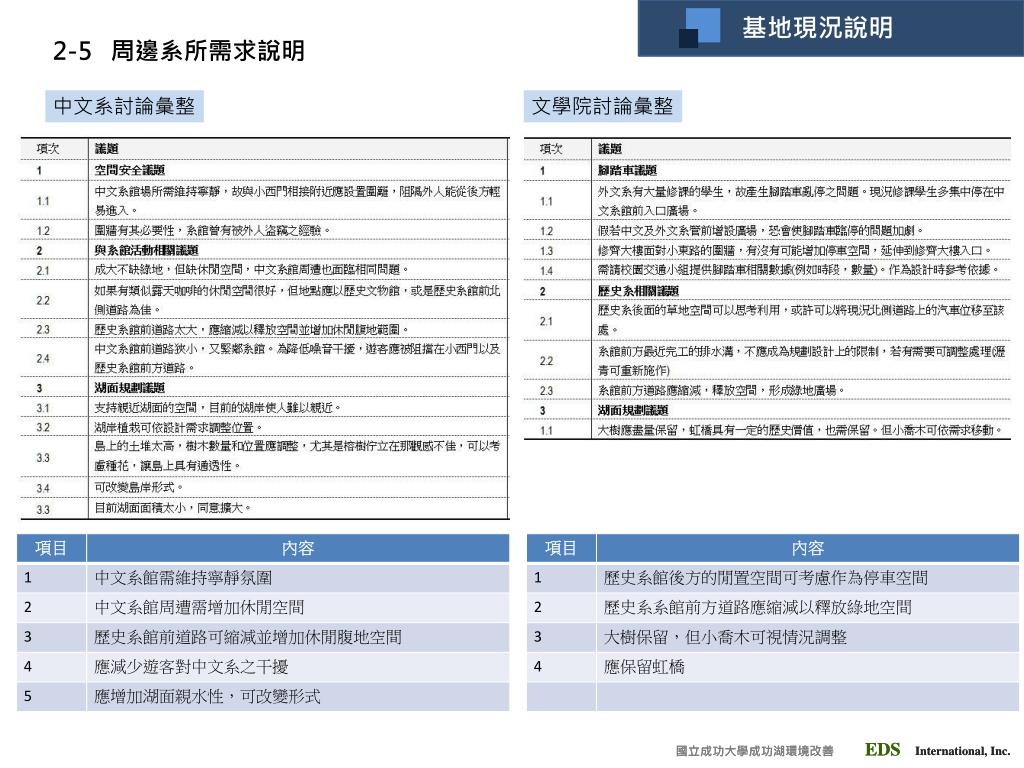

2-5周邊系所需求說明

中文系討論彙整

文學院討論彙整

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

發展策略

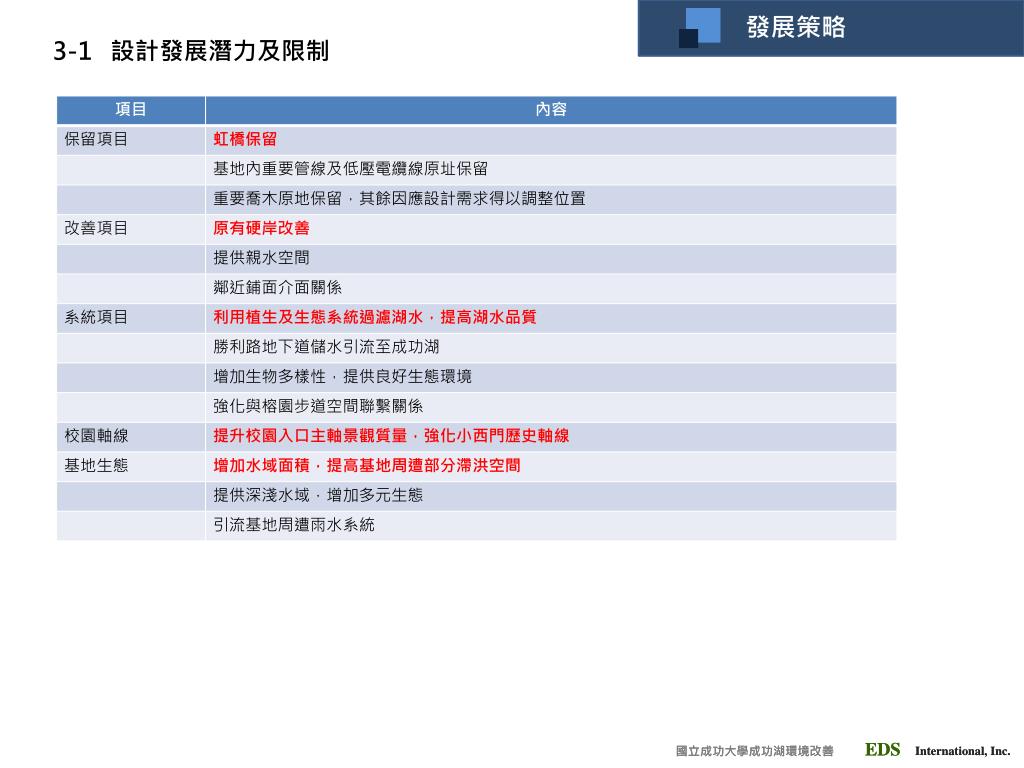

3-1 設計發展潛力及限制

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

發展策略

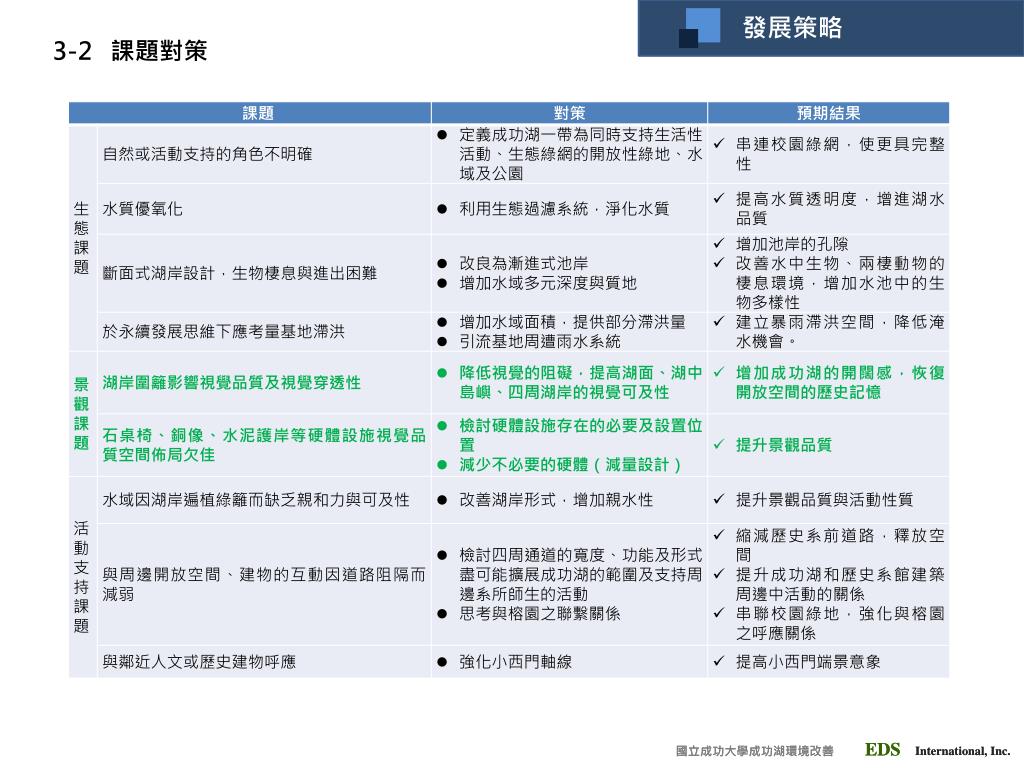

3-2課題對策

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

設計說明

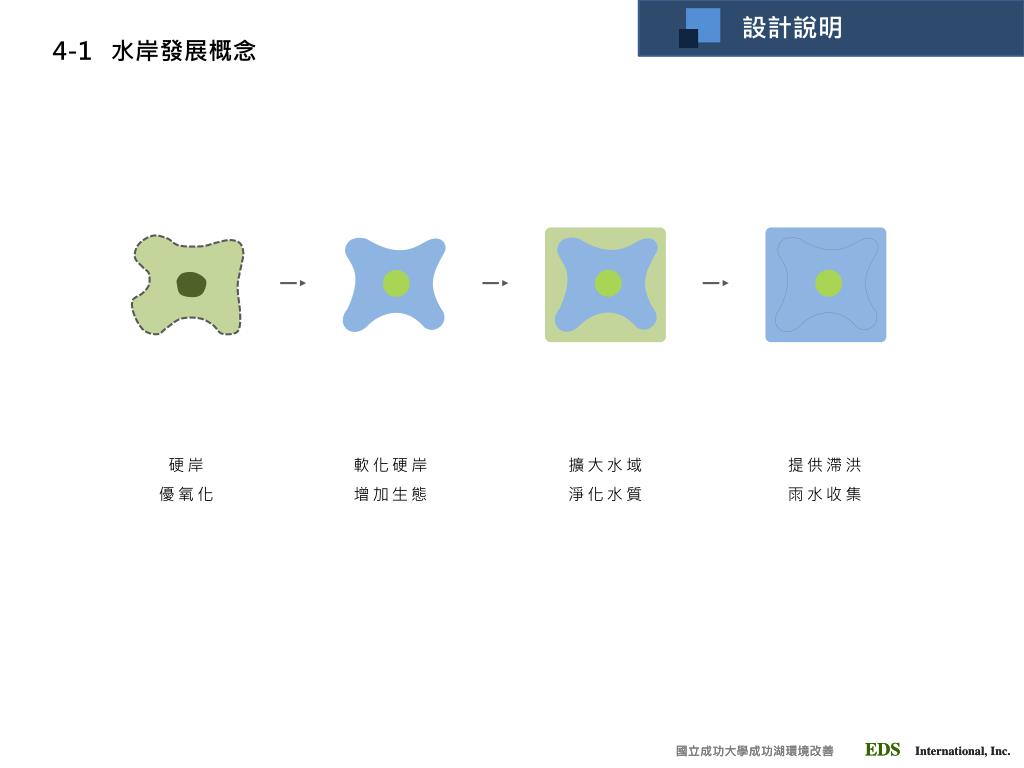

4-1水岸發展概念

硬岸

優氧化

軟化硬岸

增加生態

擴大水域

淨化水質

提供滯洪雨水收集

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

設計說明

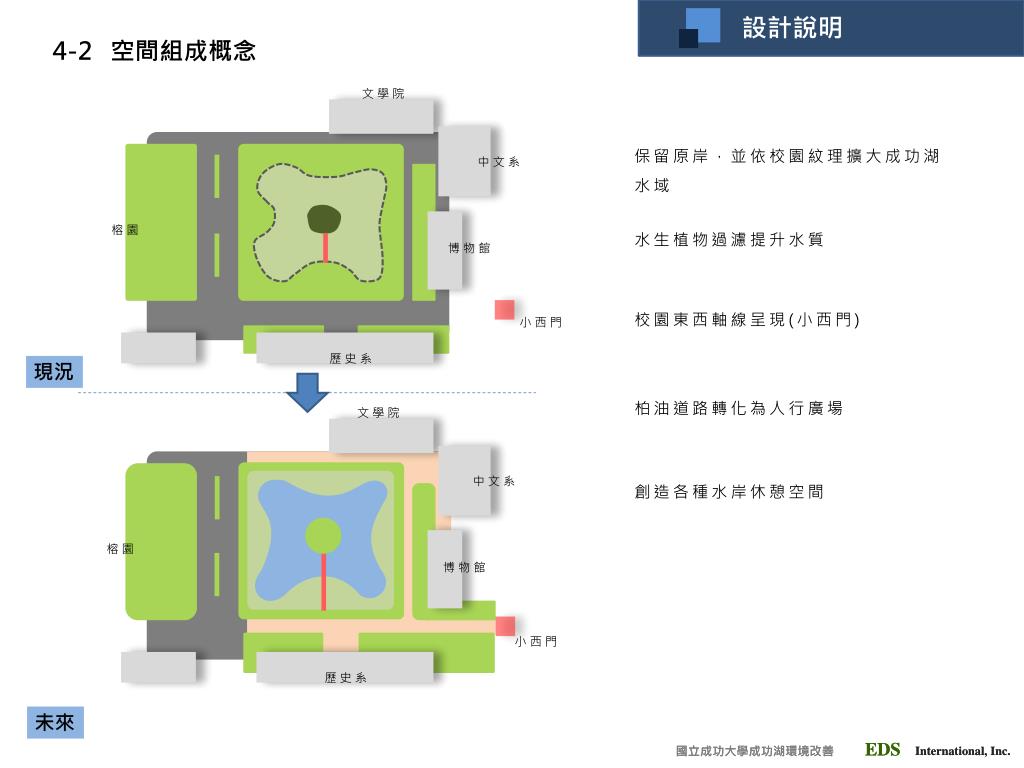

4-2空間組成概念

文學院

文學院

中文系

中文系

保留原岸,並依校園紋理擴大成功湖水域

原混凝土擋土牆上部敲除

(回收再利用)

榕園

榕園

博物館

博物館

水生植物過濾提升水質

水域面積極大化,創造淺水區

小西門

小西門

校園東西軸線呈現(小西門)

歷史系

歷史系

現況

中央島以水生植物向外延伸

柏油道路轉化為人行廣場

外方內圓

創造各種水岸休憩空間

A方案. 水岸發展概念

原擋土牆池岸

增加水域面積

擴大池岸範圍

未來

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

設計說明

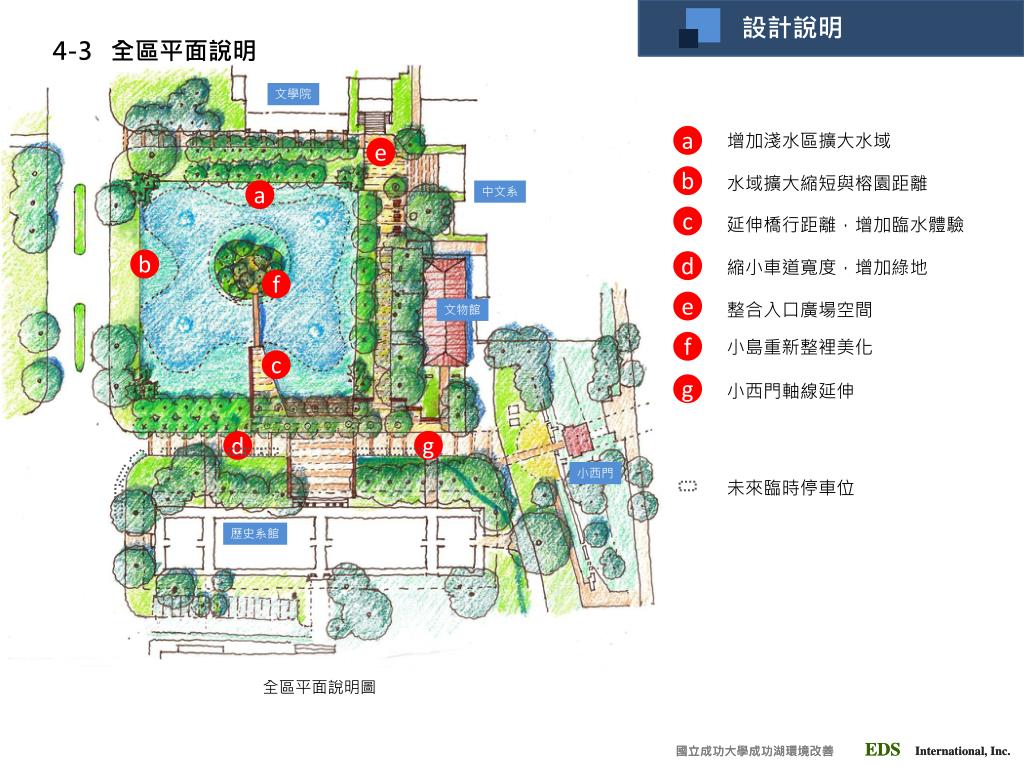

4-3 全區平面說明

文學院

a

增加淺水區擴大水域

e

b

水域擴大縮短與榕園距離

a

中文系

c

延伸橋行距離,增加臨水體驗

b

d

縮小車道寬度,增加綠地

f

e

整合入口廣場空間

文物館

f

小島重新整裡美化

c

g

小西門軸線延伸

g

d

小西門

未來臨時停車位

歷史系館

全區平面說明圖

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

設計說明

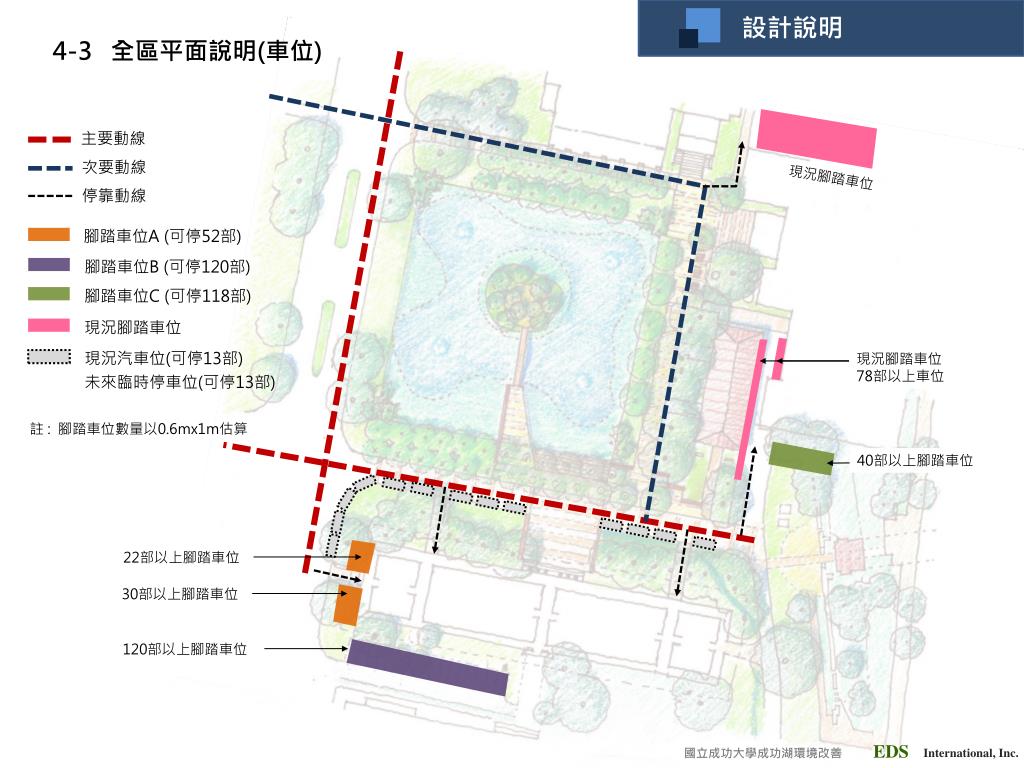

4-3 全區平面說明(車位)

主要動線

次要動線

現況腳踏車位

停靠動線

腳踏車位A (可停52部)

腳踏車位B (可停120部)

腳踏車位C (可停118部)

現況腳踏車位

現況汽車位(可停13部)

現況腳踏車位

78部以上車位

未來臨時停車位(可停13部)

註 : 腳踏車位數量以0.6mx1m估算

40部以上腳踏車位

22部以上腳踏車位

30部以上腳踏車位

120部以上腳踏車位

EDS

國立成功大學成功湖環境改善

International, Inc.


5827240

設計說明

4-3 全區平面說明(透視模擬)

中文系

文學院

文物館

小西門

歷史系館

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

設計說明

4-4 剖面說明

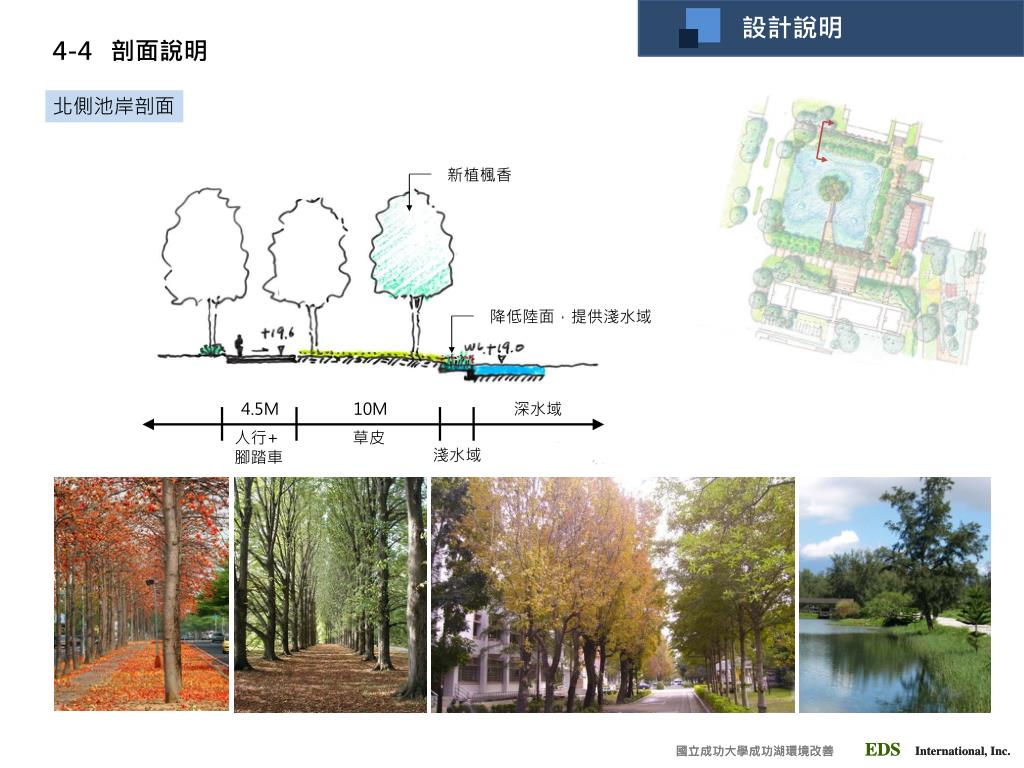

北側池岸剖面

新植楓香

降低陸面,提供淺水域

4.5M

10M

深水域

人行+

腳踏車

草皮

淺水域

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

現況照

模擬圖


5827240

設計說明

4-4 剖面說明

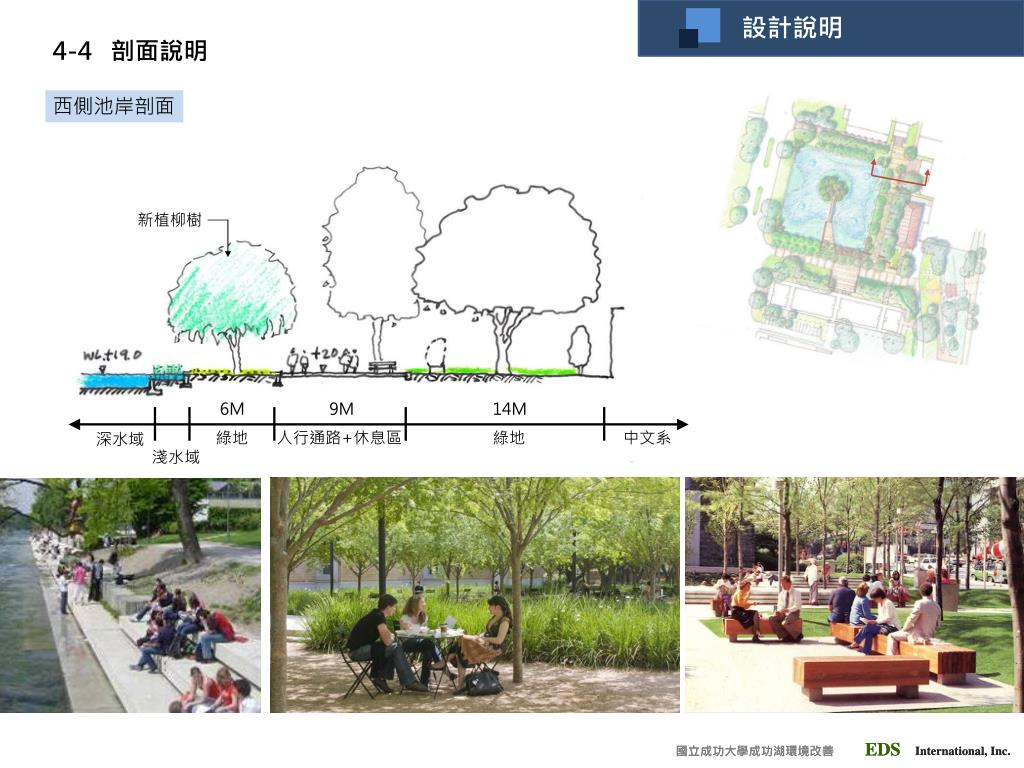

西側池岸剖面

新植柳樹

6M

9M

14M

綠地

人行通路+休息區

綠地

中文系

深水域

淺水域

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

現況照

模擬圖


5827240

設計說明

4-4 剖面說明

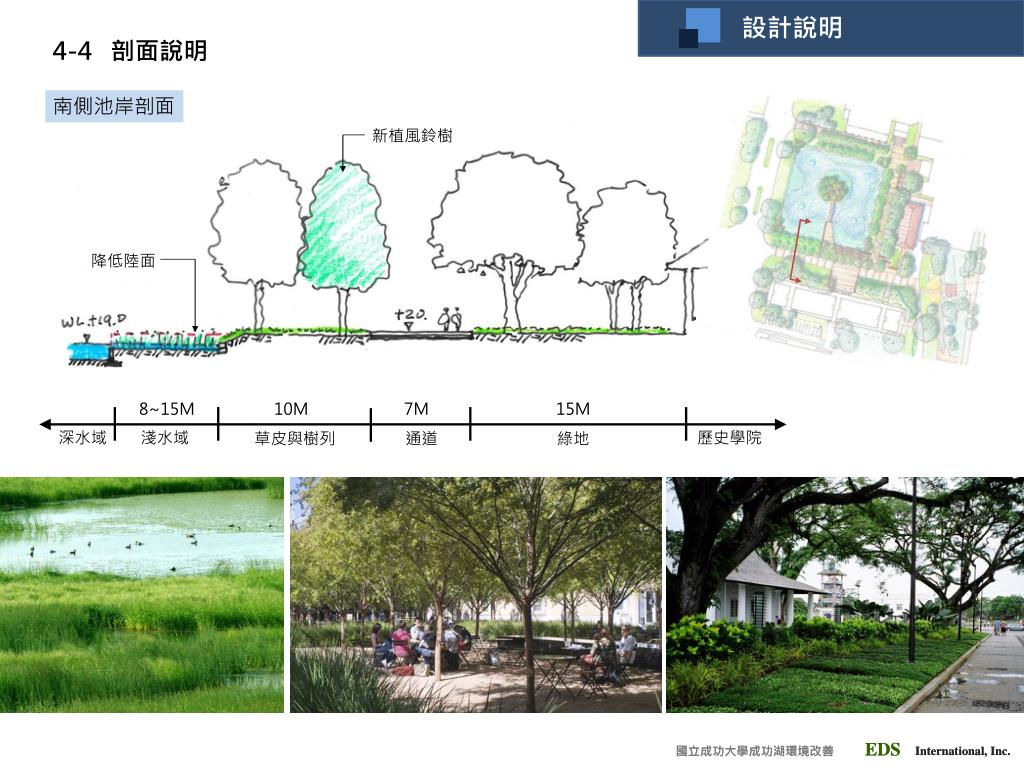

南側池岸剖面

新植風鈴樹

降低陸面

8~15M

10M

7M

15M

深水域

淺水域

歷史學院

草皮與樹列

通道

綠地

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

設計說明

補植杉類樹木

4-4 剖面說明

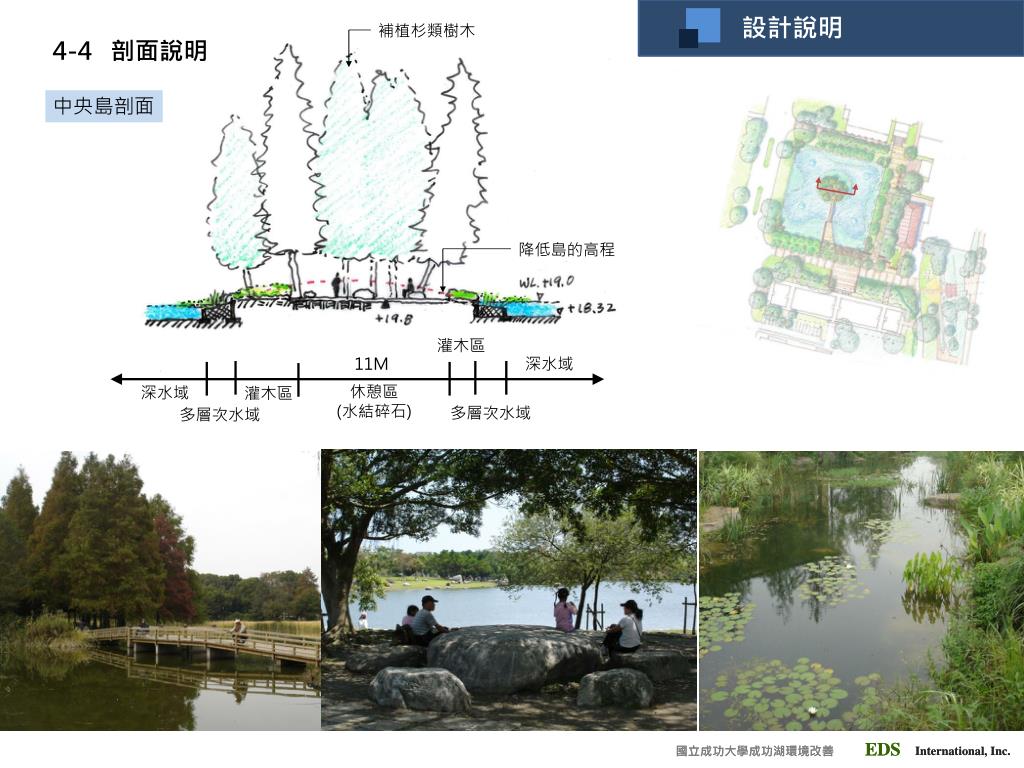

中央島剖面

降低島的高程

灌木區

11M

深水域

休憩區

(水結碎石)

深水域

灌木區

多層次水域

多層次水域

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

現況照

模擬圖


5827240

設計說明

4-4 剖面說明

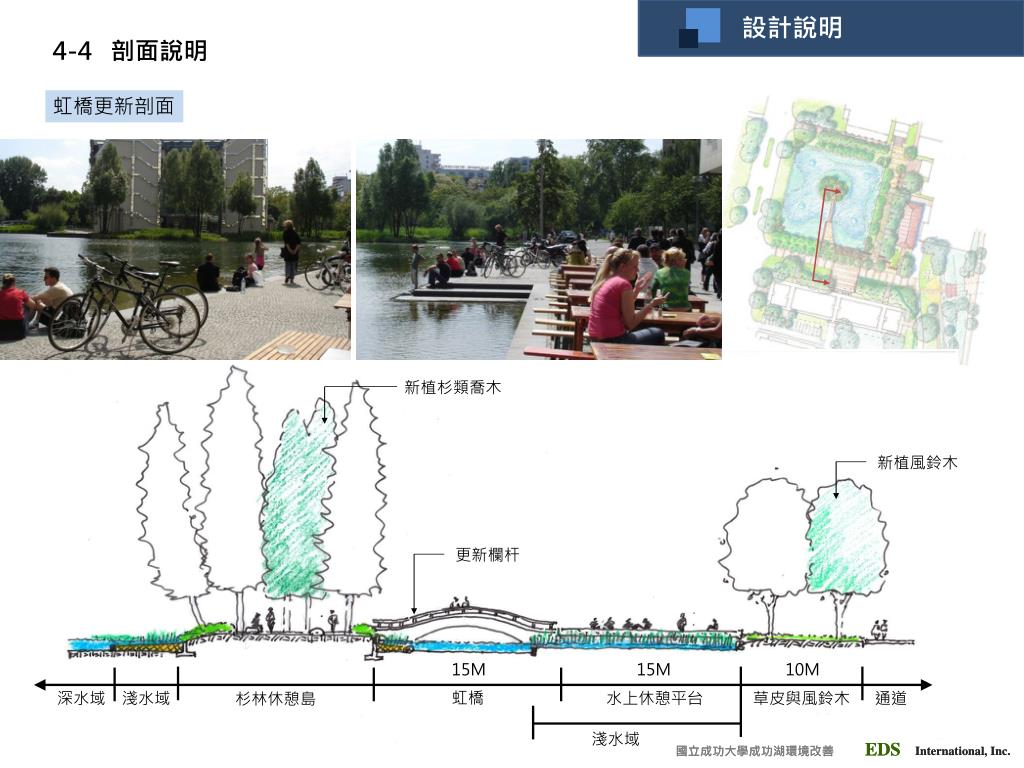

虹橋更新剖面

新植杉類喬木

新植風鈴木

更新欄杆

15M

15M

10M

虹橋

深水域

淺水域

水上休憩平台

草皮與風鈴木

通道

杉林休憩島

淺水域

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

現況照

模擬圖


5827240

設計說明

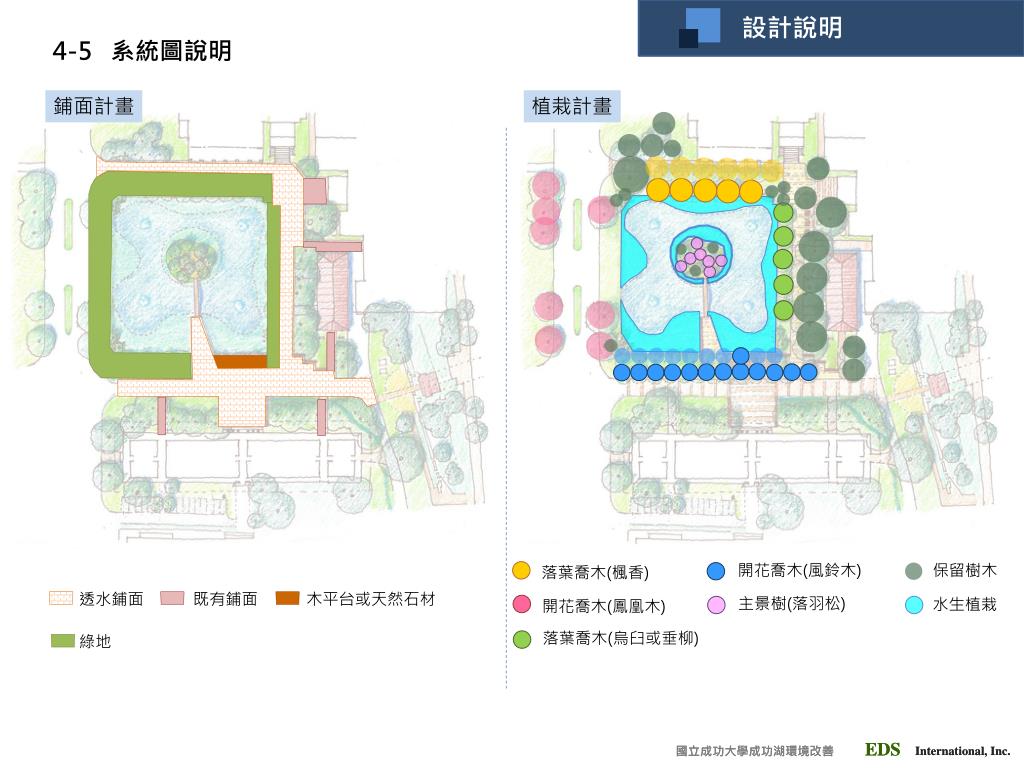

4-5 系統圖說明

鋪面計畫

植栽計畫

開花喬木(風鈴木)

保留樹木

落葉喬木(楓香)

透水鋪面

木平台或天然石材

既有鋪面

主景樹(落羽松)

水生植栽

開花喬木(鳳凰木)

落葉喬木(烏臼或垂柳)

綠地

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

設計說明

4-5 系統圖說明

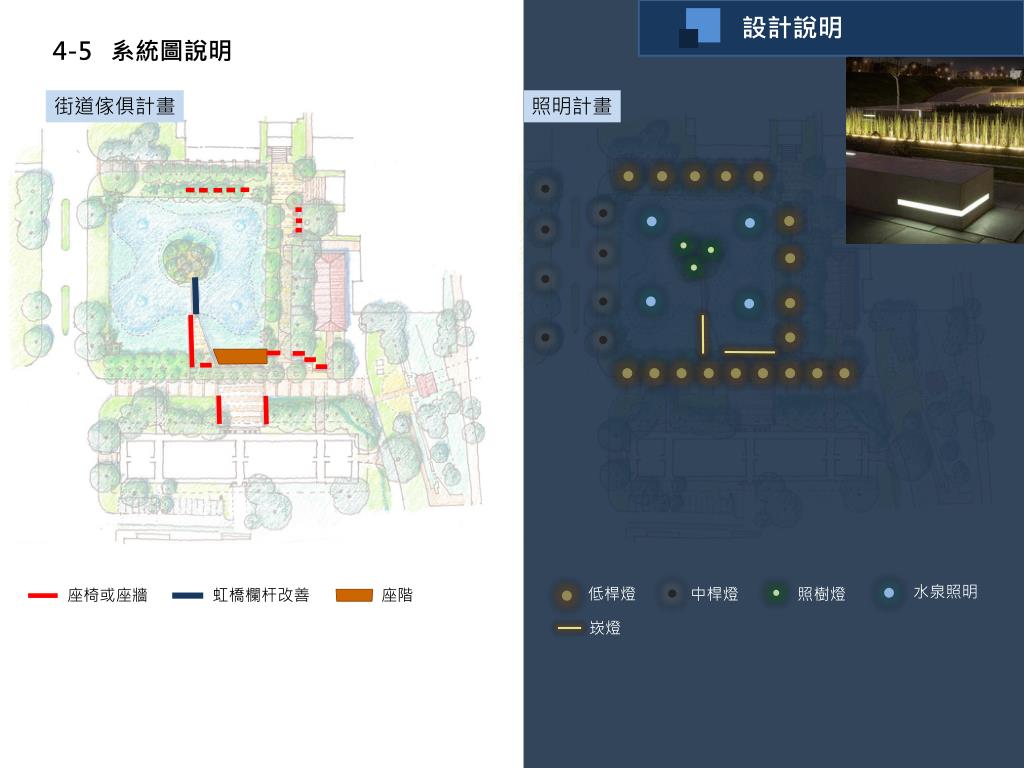

街道傢俱計畫

照明計畫

水泉照明

低桿燈

中桿燈

照樹燈

座椅或座牆

虹橋欄杆改善

座階

崁燈


5827240

設計說明

4-5 系統圖說明

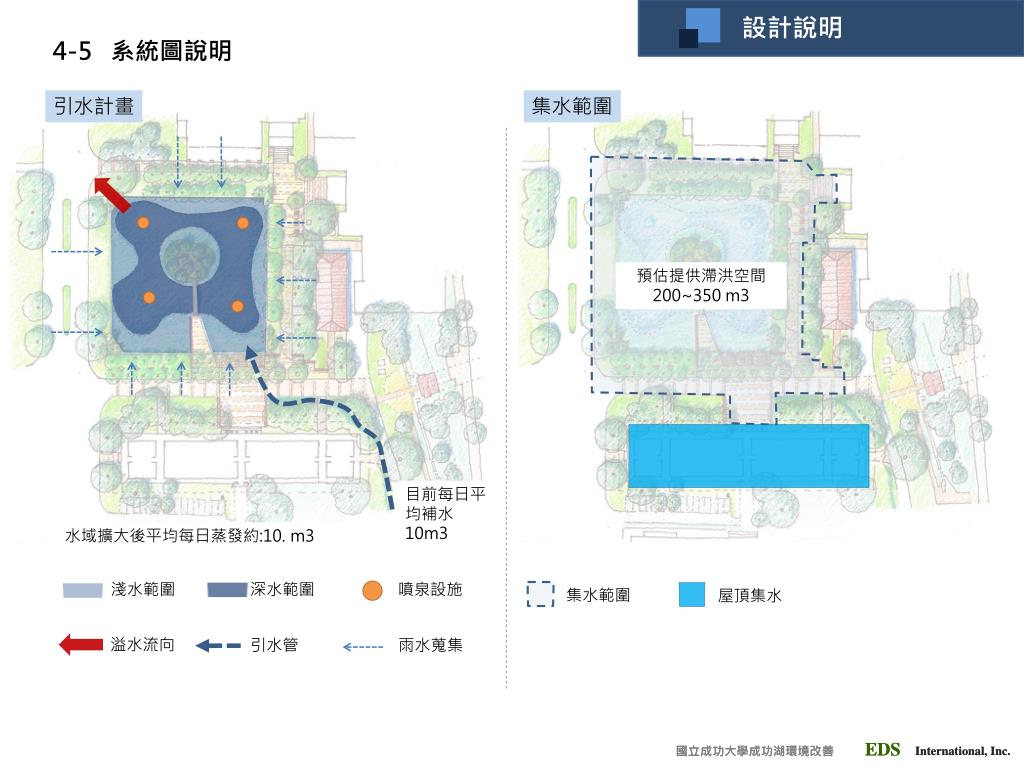

引水計畫

集水範圍

預估提供滯洪空間

200~350 m3

目前每日平均補水10m3

水域擴大後平均每日蒸發約:10. m3

淺水範圍

深水範圍

噴泉設施

集水範圍

屋頂集水

溢水流向

引水管

雨水蒐集

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

設計說明

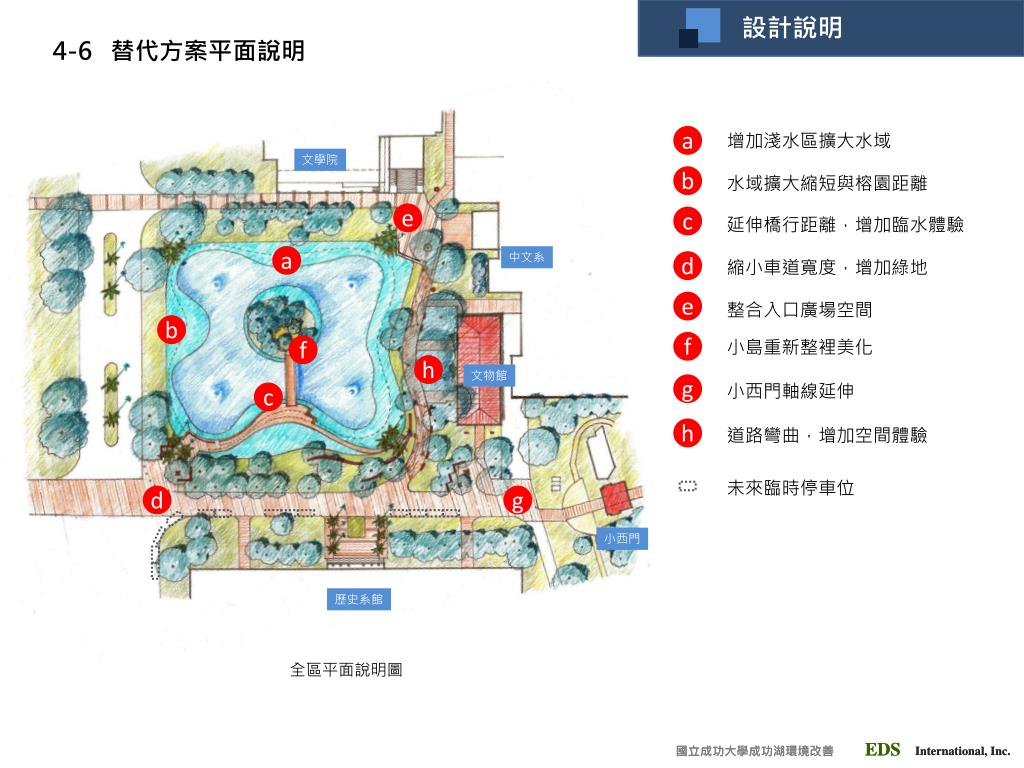

4-6 替代方案平面說明

a

增加淺水區擴大水域

文學院

b

水域擴大縮短與榕園距離

e

c

延伸橋行距離,增加臨水體驗

a

中文系

d

縮小車道寬度,增加綠地

e

整合入口廣場空間

b

f

小島重新整裡美化

f

h

文物館

g

小西門軸線延伸

c

h

道路彎曲,增加空間體驗

未來臨時停車位

d

g

小西門

歷史系館

全區平面說明圖

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

設計說明

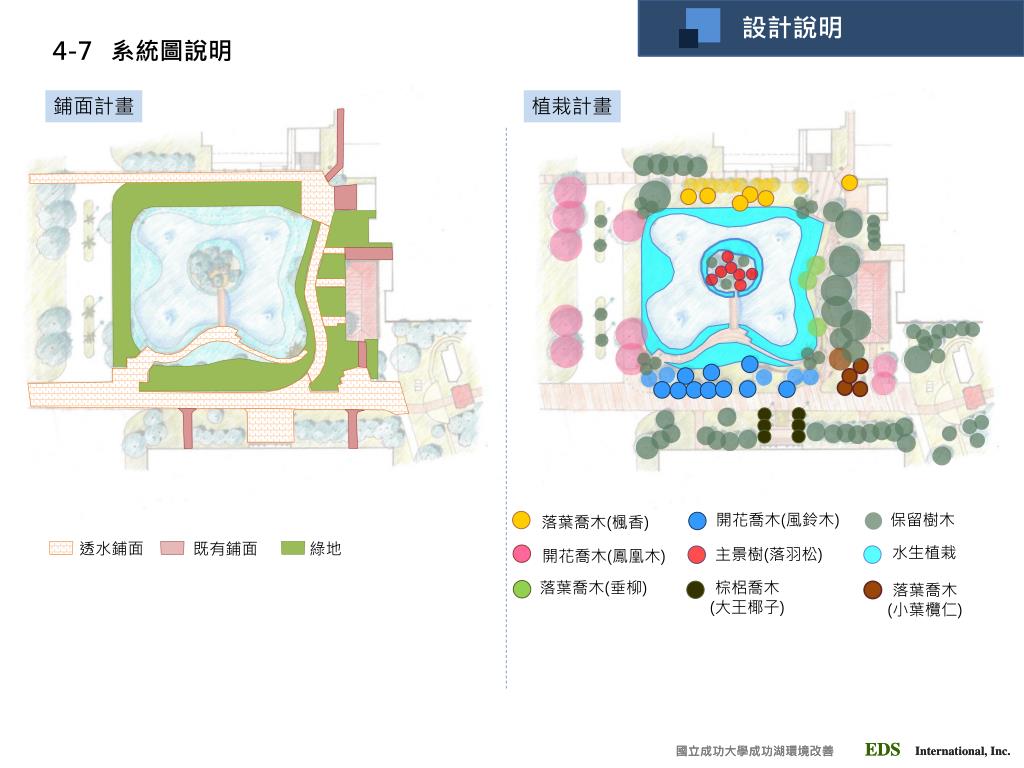

4-7 系統圖說明

鋪面計畫

植栽計畫

開花喬木(風鈴木)

保留樹木

落葉喬木(楓香)

透水鋪面

綠地

既有鋪面

水生植栽

主景樹(落羽松)

開花喬木(鳳凰木)

落葉喬木(垂柳)

棕梠喬木

(大王椰子)

落葉喬木

(小葉欖仁)

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

設計說明

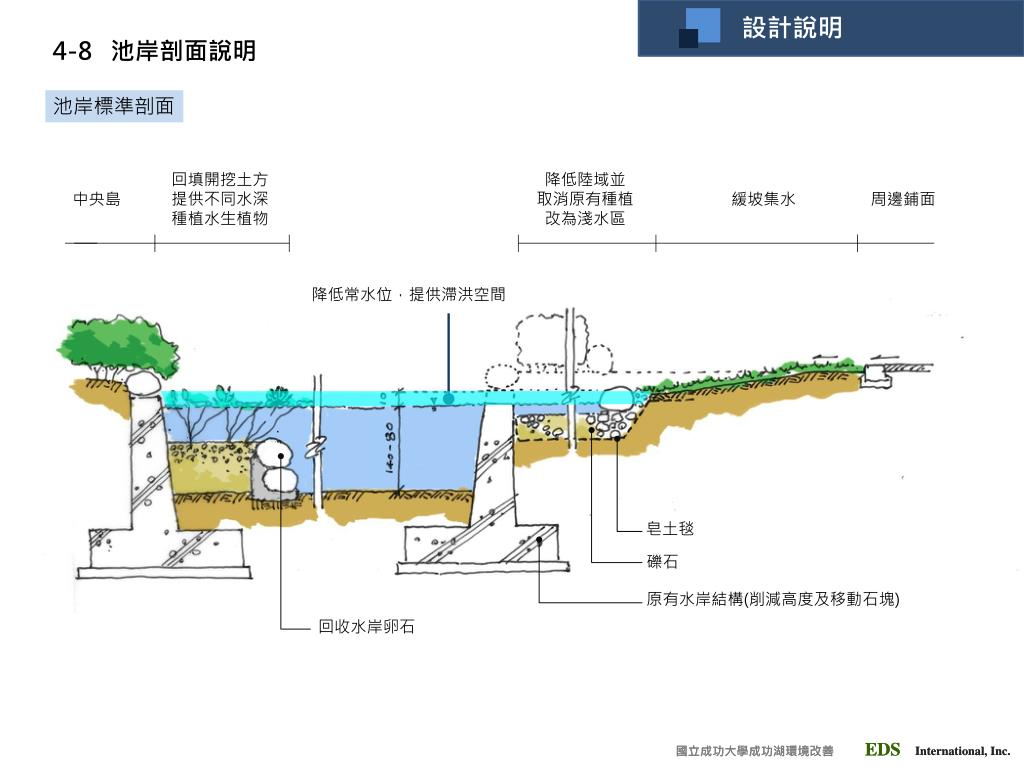

4-8 池岸剖面說明

池岸標準剖面

回填開挖土方

提供不同水深

種植水生植物

降低陸域並

取消原有種植

改為淺水區

中央島

緩坡集水

周邊鋪面

降低常水位,提供滯洪空間

皂土毯

礫石

原有水岸結構(削減高度及移動石塊)

回收水岸卵石

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

發展策略

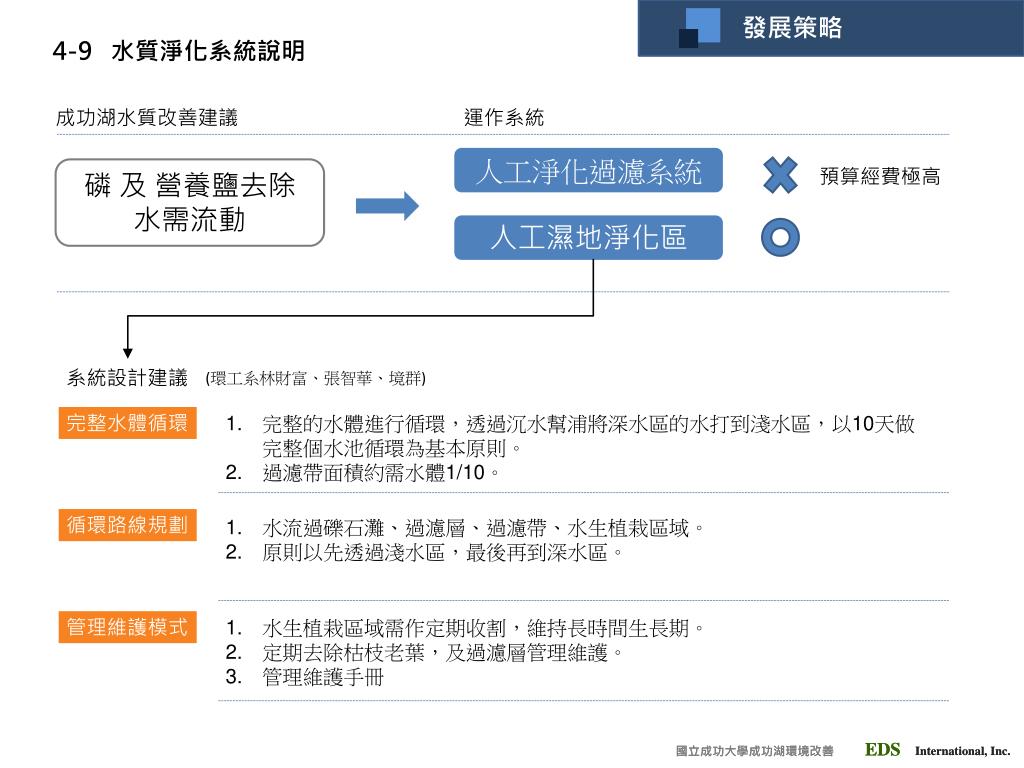

4-9水質淨化系統說明

成功湖水質改善建議

運作系統

人工淨化過濾系統

磷 及 營養鹽去除

水需流動

預算經費極高

人工濕地淨化區

系統設計建議

(環工系林財富、張智華、境群)

完整水體循環

  • 完整的水體進行循環,透過沉水幫浦將深水區的水打到淺水區,以10天做完整個水池循環為基本原則。

  • 過濾帶面積約需水體1/10。

循環路線規劃

  • 水流過礫石灘、過濾層、過濾帶、水生植栽區域。

  • 原則以先透過淺水區,最後再到深水區。

管理維護模式

  • 水生植栽區域需作定期收割,維持長時間生長期。

  • 定期去除枯枝老葉,及過濾層管理維護。

  • 管理維護手冊

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

發展策略

4-9水質淨化系統說明

迴水路徑

迴水路徑-模式一

過濾路徑

深水區迴水點

過濾區一

過濾區二

過濾區三

過濾區四

圖1.過濾區示意圖

迴水路徑-模式二

圖2.過濾區系統示意圖

EDS

EDS

國立成功大學成功湖環境改善

國立成功大學成功湖環境改善

International, Inc.

International, Inc.


5827240

工期說明

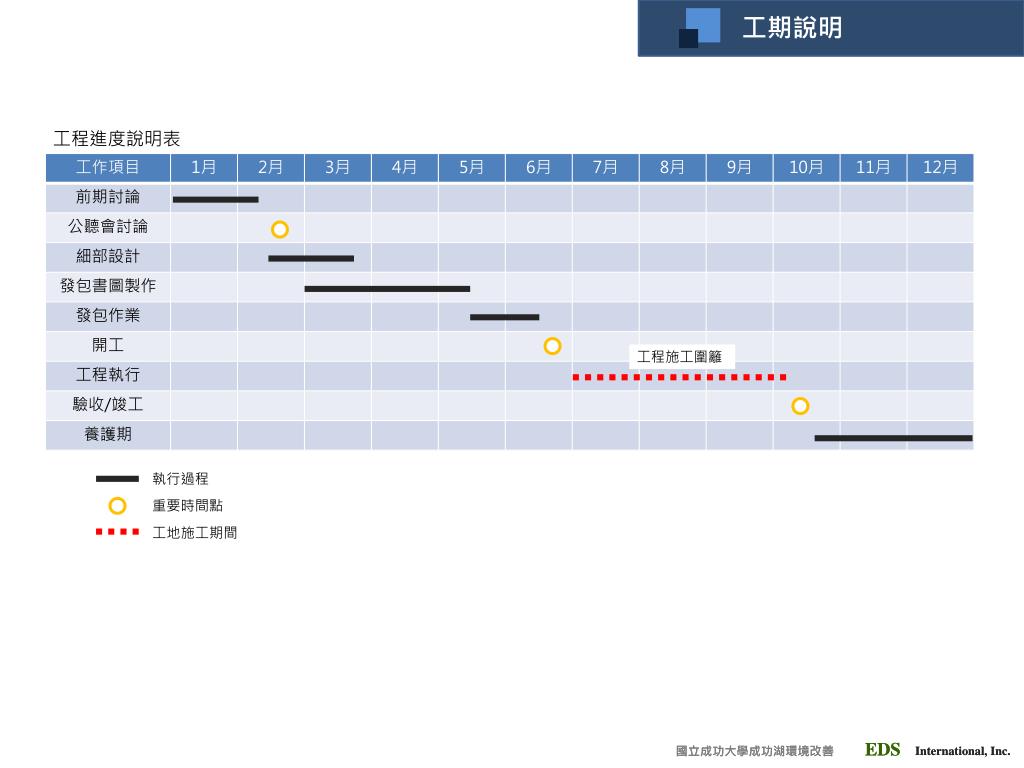

工程進度說明表

工程施工圍籬

執行過程

重要時間點

工地施工期間
