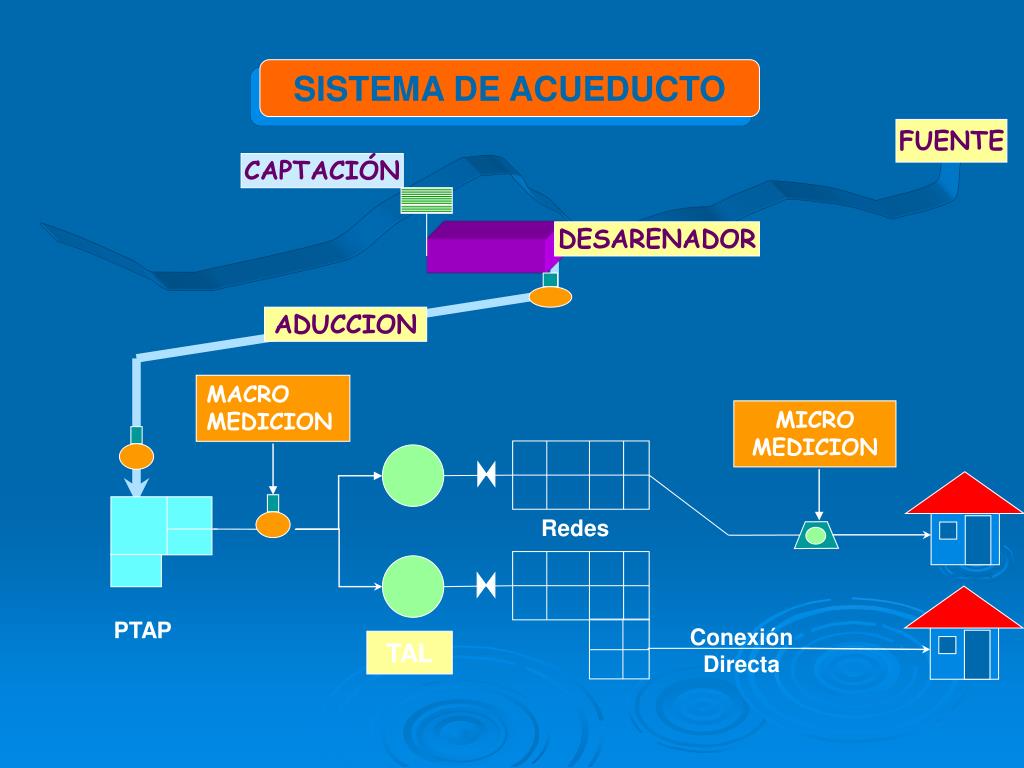

Sistema de acueducto

FUENTE

CAPTACIÓN

DESARENADOR

ADUCCION

MACRO MEDICION

MICRO MEDICION

Redes

PTAP

Conexión Directa

TAL

SISTEMA DE ACUEDUCTO


Sistema de acueducto

SUPERFICIAL

Dique, fondo, lateral, lecho filtrante, torre, estaciones de bombeo

SUBTERRANEA

ATMOSFERICA

Pozos cavados

Galerías infiltración,

Manantiales

Pozos profundos

Sistemas de recolección de aguas lluvias

FUENTES PARA LA PROVISON DEL AGUA


Sistema de acueducto

BOMBEO

Captación de aguas subterraneas o en zonas planas

Conducción a presión

BOCATOMA DE FONDO

BOCATOMA LATERAL

Desarenado, sedimentación, filtración

Bajos caudales biológica, lenta y rápida.

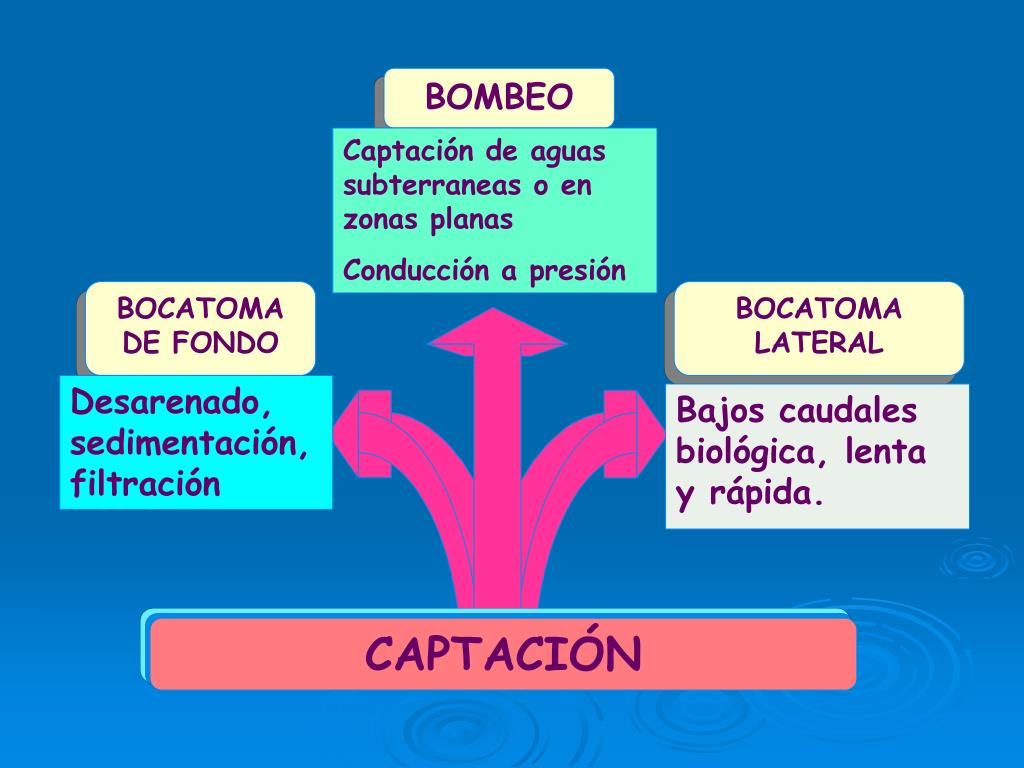

CAPTACIÓN


Sistema de acueducto

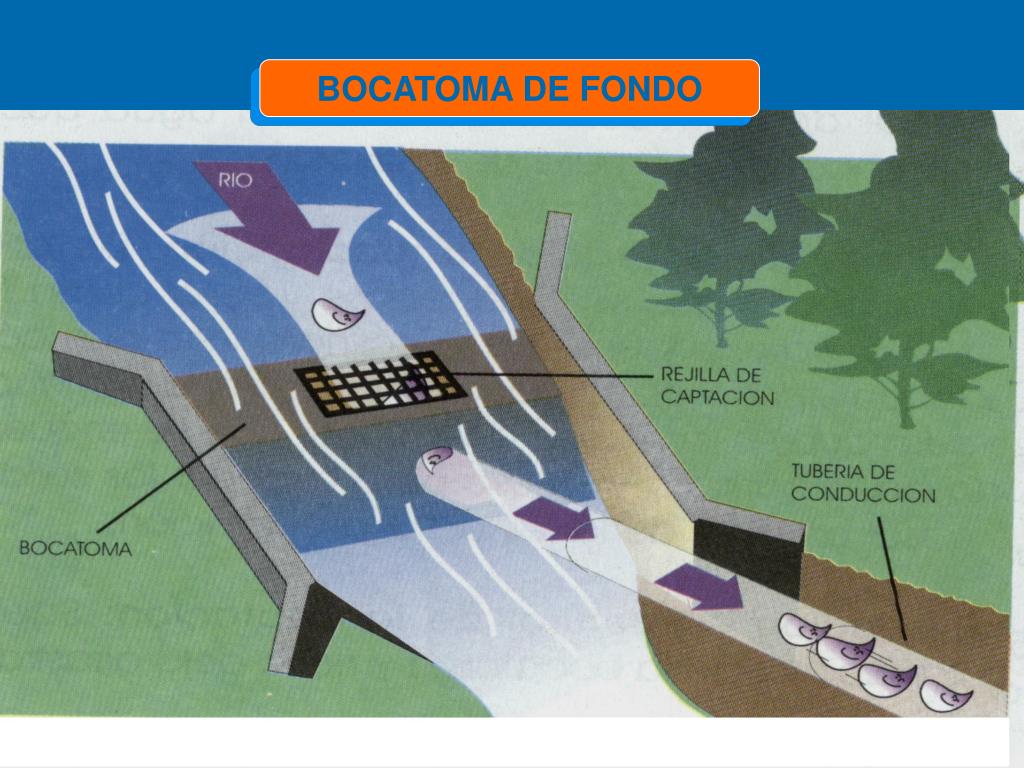

BOCATOMA DE FONDO


Sistema de acueducto

BOCATOMA LATERAL


Sistema de acueducto

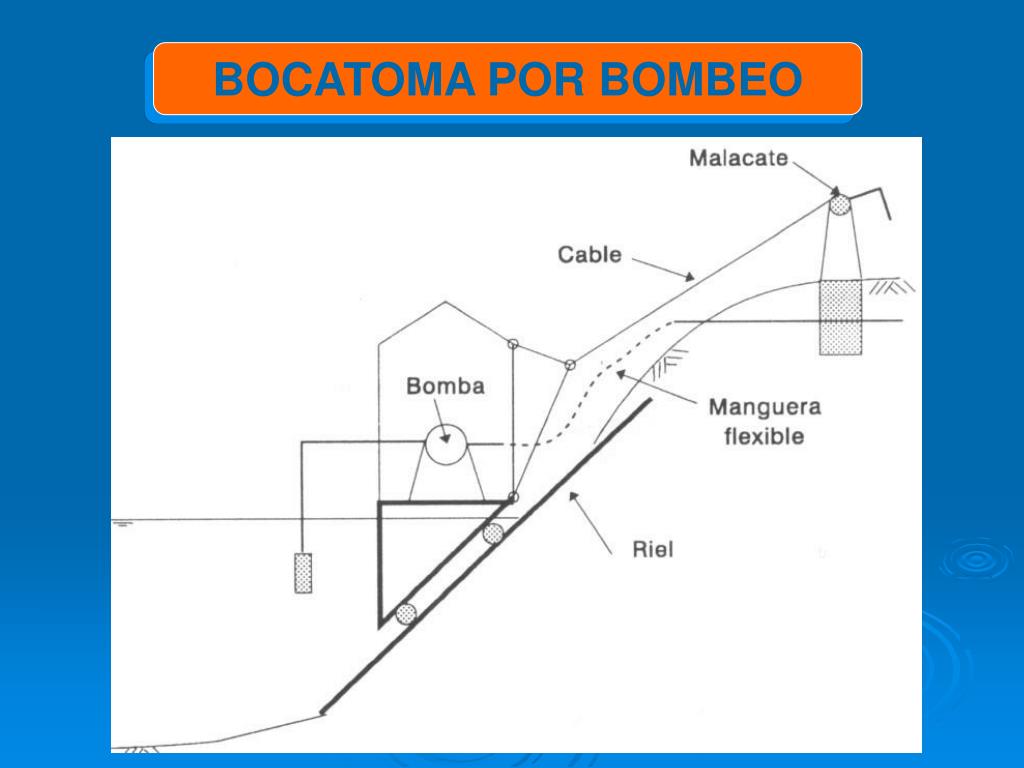

BOCATOMA POR BOMBEO


Sistema de acueducto

Se utiliza para remover partículas sedimentables principalmente arenas barro y limos

DESARENADOR

Protegen las tuberías, las bombas y demás equipos

Se aconseja ubicarlos cerca de la bocatoma

Remueven turbiedad ysólidos sedimentables

La velocidad horizontal debe ser muy baja y el tiempo de retención alto

Se construyen mas largos que anchos: 4 :1

Profundidad mínima :1.5 m


Sistema de acueducto

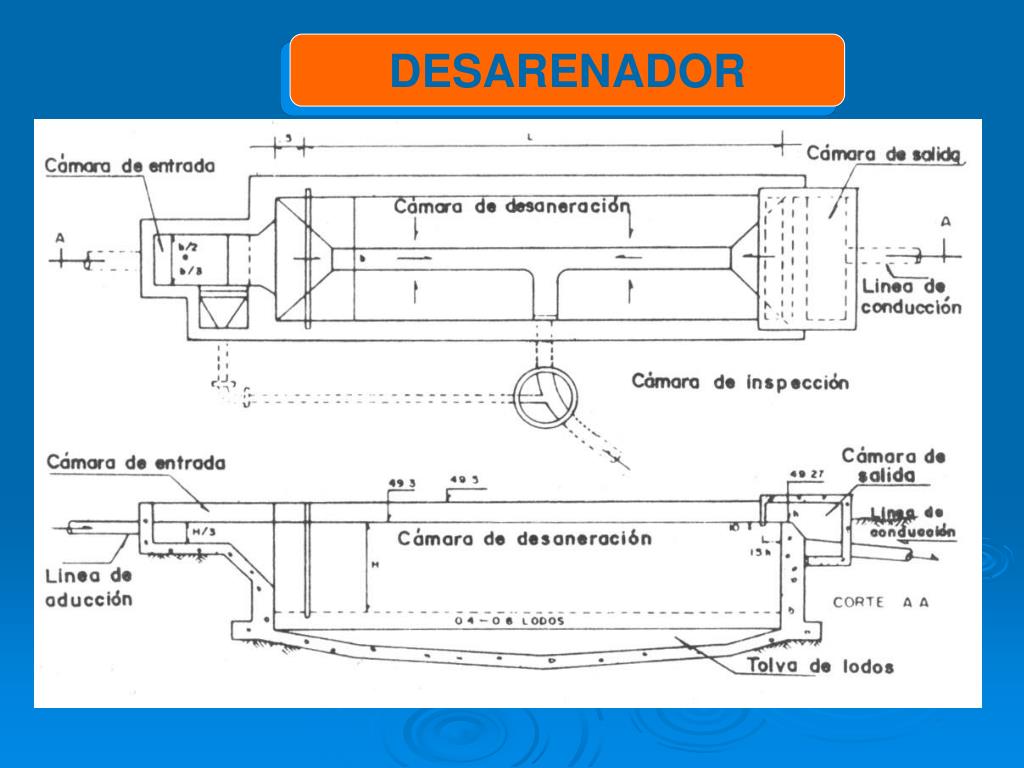

DESARENADOR


Sistema de acueducto

DESARENADOR


Sistema de acueducto

POTABILIZACION DEL AGUA

Tratamiento al que se somete el agua para hacerla apta para el consumo humano sin consecuencias adversas para la salud de quienes la consumen.


Sistema de acueducto

QUIMICOS

Coagulación-floculación, desinfección

BIOLOGICOS

FISICOS

Filtración biológica, lenta y rápida.

Desarenado, sedimentación, filtración

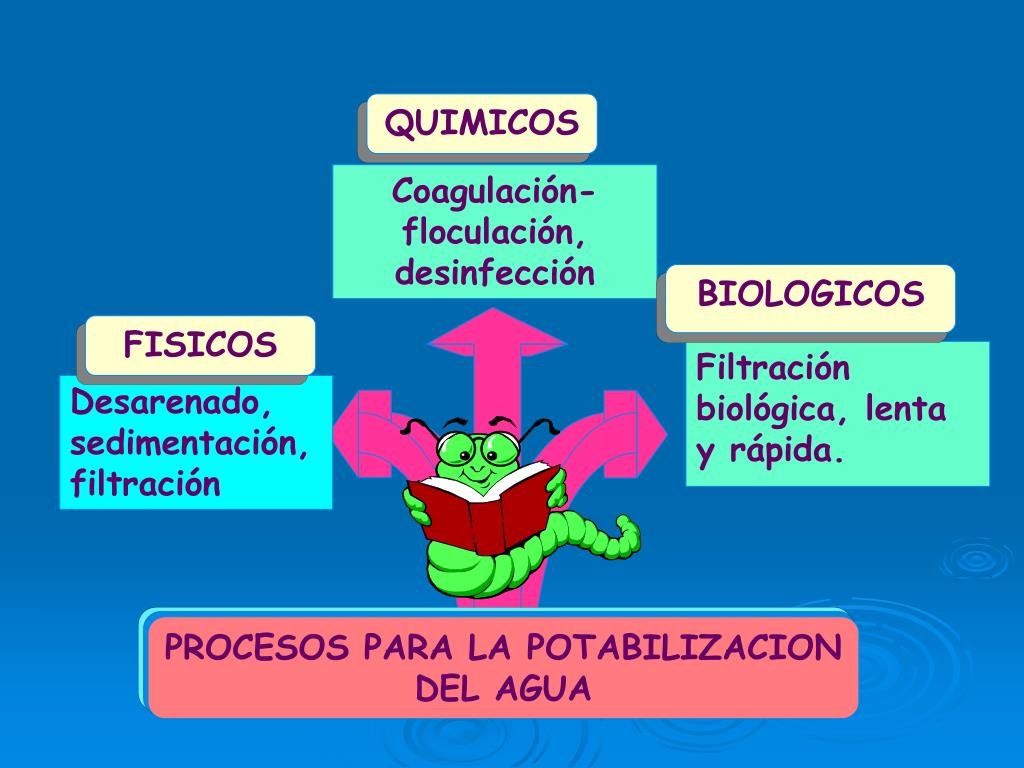

PROCESOS PARA LA POTABILIZACION DEL AGUA


Filtraci n

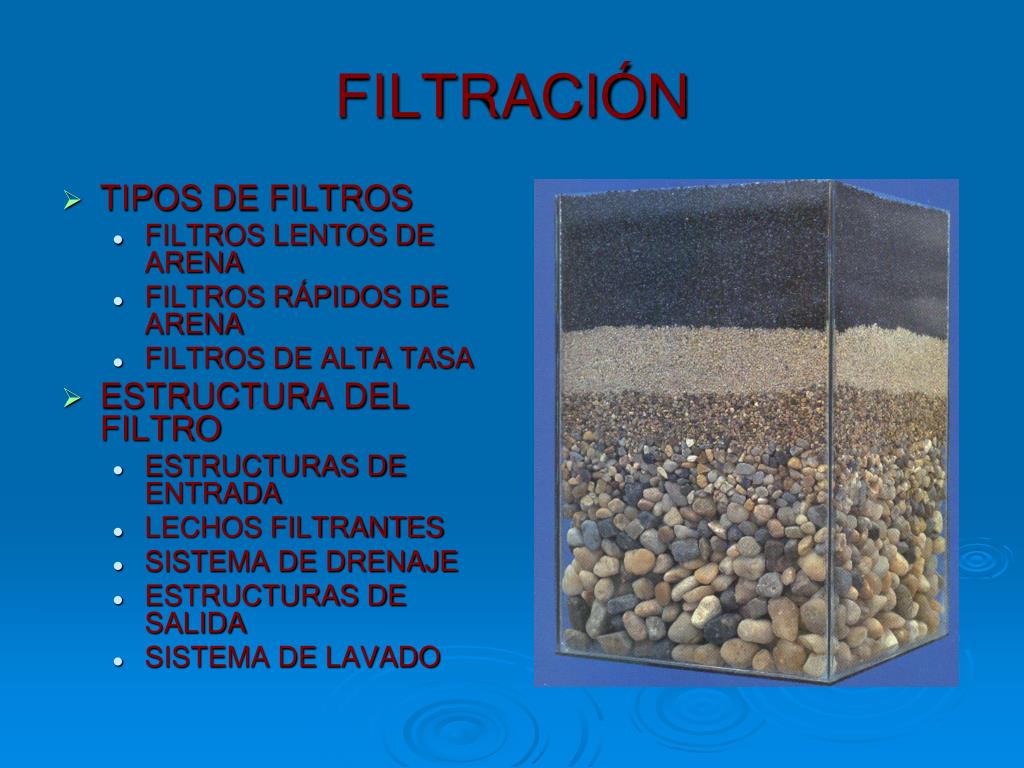

FILTRACIÓN

  • TIPOS DE FILTROS

    • FILTROS LENTOS DE ARENA

    • FILTROS RÁPIDOS DE ARENA

    • FILTROS DE ALTA TASA

  • ESTRUCTURA DEL FILTRO

    • ESTRUCTURAS DE ENTRADA

    • LECHOS FILTRANTES

    • SISTEMA DE DRENAJE

    • ESTRUCTURAS DE SALIDA

    • SISTEMA DE LAVADO


Desinfecci n

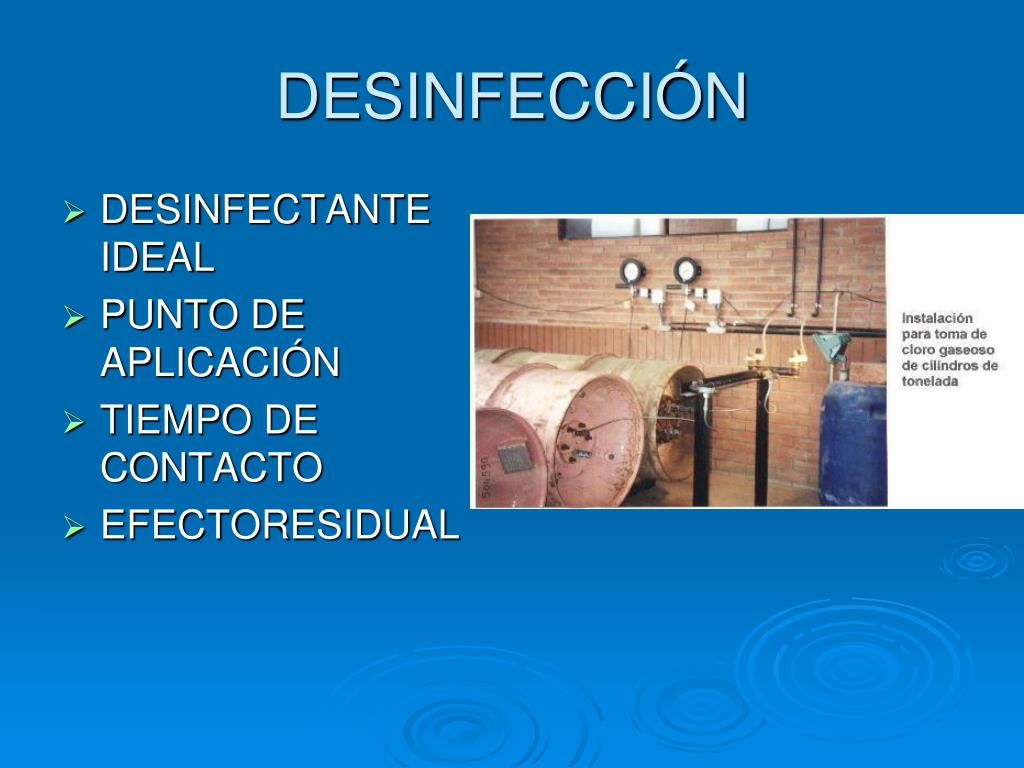

DESINFECCIÓN

  • DESINFECTANTE IDEAL

  • PUNTO DE APLICACIÓN

  • TIEMPO DE CONTACTO

  • EFECTORESIDUAL


Sistema de acueducto

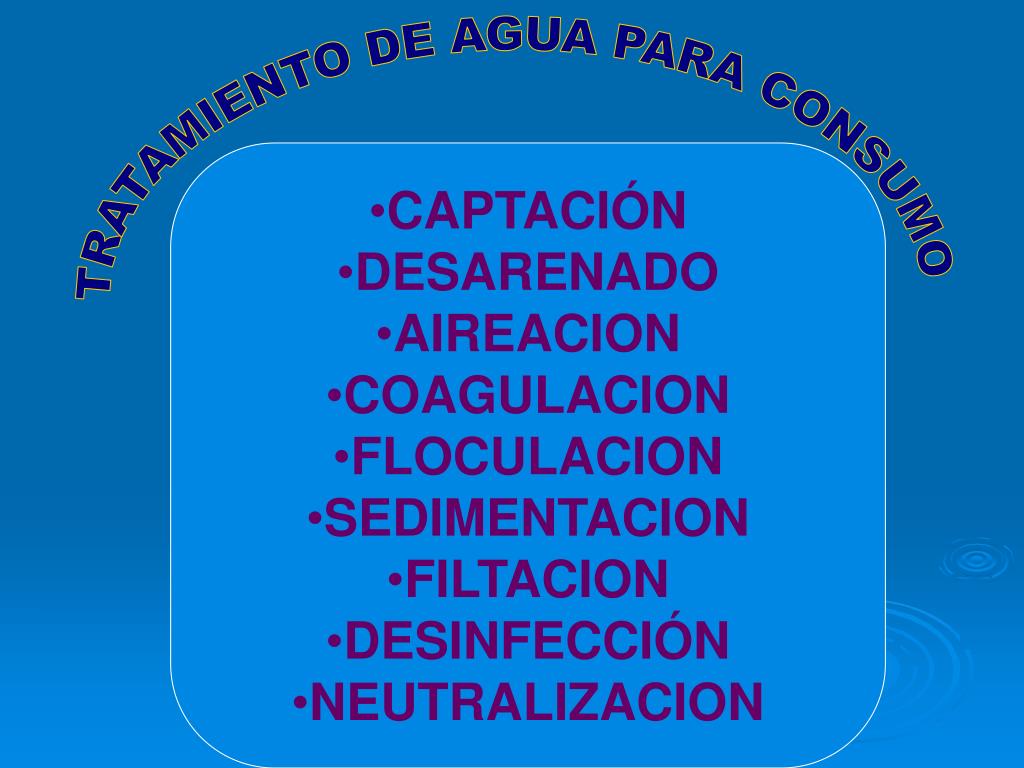

TRATAMIENTO DE AGUA PARA CONSUMO

  • CAPTACIÓN

  • DESARENADO

  • AIREACION

  • COAGULACION

  • FLOCULACION

  • SEDIMENTACION

  • FILTACION

  • DESINFECCIÓN

  • NEUTRALIZACION
