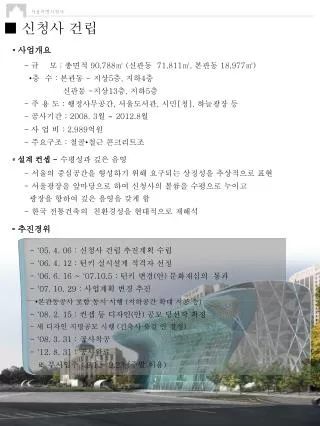

서울특별시청사

◦사업개요

-규모 : 총면적 90,788㎡ (신관동71,811㎡, 본관동18,977㎡)

•층 수 : 본관동- 지상5층, 지하4층

신관동-지상13층, 지하5층

- 주 용 도 : 행정사무공간, 서울도서관, 시민[청], 하늘광장 등

- 공사기간 : 2008. 3월 ∼2012.8월

- 사 업 비 : 2,989억원

- 주요구조 : 철골•철근 콘크리트조

◦추진경위

- ‘05. 4. 06 : 신청사 건립 추진계획 수립

- ‘06. 4. 12 : 턴키 실시설계 적격자 선정

- ‘06. 6. 16 ~ ‘07.10.5 : 턴키 변경(안) 문화재심의 통과

- ‘07. 10. 29 : 사업계획 변경 추진

•본관동공사 포함 동시 시행 (지하공간 확대 시공 등)

- ‘08. 2. 15 : 컨셉 등 디자인(안) 공모 당선작 확정

- 새 디자인 지명공모 시행 (건축사 유걸 안 결정)

- ‘08. 3. 31 : 공사착공

- ‘12. 8. 31: 공사완료

※부서입주 : 9.1 ~ 9.23 (주말 이용)

■ 신청사 건립

◦설계 컨셉- 수평성과 깊은 음영

- 서울의 중심공간을 형성하기 위해 요구되는 상징성을 추상적으로 표현

- 서울광장을 앞마당으로 하여 신청사의 볼륨을 수평으로 누이고

광장을 향하여깊은 음영을 갖게 함

- 한국 전통건축의 친환경성을 현대적으로 재해석


3161844

서울특별시청사

◦배 치 도

차량진입

차량출구

A’

신관동

■ 공간구성

본관동

출입구

출입구

◦단 면 도

시민청

직원식당

시민이용공간

행정업무공간


3161844

서울특별시청사

보존구간

◦ 문화재 보존·복원개요

- 전면벽체, 중앙홀, 중앙현관 원형 보존

- 태평홀 이전복원(당초 지상3~4층⇒ 지하1~2층)

- 종전 시장집무실, 접견실, 기획상황실 마감재 보존

중앙현관

북카페

중앙홀

자료실

뜬구조 적용구간

■ 본관동

태평홀

이전복원

◦ 뜬구조 공법

- 본관동기존건물을 보존한 상태에서 하부에 구조물을 축조하는 공법

2003년 등록문화재 제52호 지정

◦ 서울도서관

  • 서울시 지식 정보 네트워크의 허브 역할

  • 주요시설 :주제자료실, 북카페, 장애인자료실, 디지털자료실 등

  • 내부 벽면서가 10만권 비치, 열람석 390석


3161844

서울특별시청사

□친환경 · 신재생에너지: 28.3%

① 태양광 발전 (설치면적 : 1,944㎡)

- 용량 : 37 Toe

- 용도 : 하늘광장, 그린월 및 신관동조명

② 태양열 집열(설치면적 : 600㎡)

- 용량 : 49 Toe

- 용도 : 로비 바닥복사 냉난방

③ 지열 (218공, L=200m)

- 용량 : 397 Toe

- 용도 : 서울도서관 전체, 식당, 서울시민청 등

냉난방(냉난방 에너지의 약 45.2%)

※ 공공기관 최대규모, 건물바닥천공 국내 최초

□ 실내환경 효과

④ 지붕일체형 태양광 집광판으로 햇빛차단

⑤ 고성능 유리로 3중코팅)

일반유리 대비 2배 열차단효과

⑥ 수직정원(그린월)

실내유해물질 제거 및 공기정화

⑦ 내부공기 순환 및 활용(자연환기)

- 여름철 : 상하부 환기창을 통한 더운 공기 배출

- 겨울철 : 따뜻한 공기 실내공급

- 봄·가을철 : 신선한 공기 실내 공급

에코프라자

자연환기

■ 친환경·신재생 에너지

(3-12F)

냉난방

(1F)

R

E

  • 연간 총소요 에너지 : 1982 Toe

  • => 친환경 신재생에너지: 560 Toe

  • (이용율28.3%)

  • ※Toe = 석유1톤을 연소할 때 발생하는 에너지

  • (약107Kcal)의 양 [석유환산톤]


3161844

서울특별시청사

○ 작 품 명 : 전수천 作 '메타서사-서벌‘

- 신화의 길 : 과거 2천년의 의미를 계승하고 앞으로의 2천년을 향한 서울의 비상

자연과 함께 시민과 더불어 만들어 나가는 역동적인 서울의 신화를 상징

- 생명의 회오리 : ‘물’과 ‘생명’의 이미지로 자연의 섭리 ‘순환’ 표현

에코프라자와 조화를 이루는 공간으로, 시민과 소통하는 조형물

- 희망의 빛 : 미래를 향한 비전을 내포한 서울시민의 희망을 상징

○ 재 료: 폴리카보네이트, 합성수지, 광섬유, STS 등

■ 미술장식품

신화의 길

희망의 빛

생명의 회오리


Green wall

서울특별시청사

◦개 요

- 위 치 : 에코프라자 내 1~7층 전면 및 측면(H 28m)

- 면 적 : 약 1,600㎡

- 도입식물 : 스킨답서스, 산호수 등 14종 약 6만 5천본

◦ 효 과

- 산소 · 음이온 배출로 실내 공기정화

- 실내유해물질(포름알데히드, 휘발성 유기화합물, 이산화황 등) 및

미세먼지 제거

- 온 · 습도 등 미세한 기후 조절과 소음경감 등 환경조절 기능

- 심리적 쾌적감 및 정서 순화

■ 수직정원 (Green Wall) 조성

Φ16 PE관

(점적관수)

식생틀

배수

◦관수시스템

식생틀

배수판

점적관수관

16mm

메인관수관

25mm

※ 관수설비 - 각 식생틀마다점적관수관 연결되어 20cm 간격마다 물 공급


3161844

서울특별시청사

하늘광장(9층)

계단

2

다목적홀(8층)

3

E/S

시장실(6층)

4

E/S

E/V

E/S

■ 이동동선

5

기자실(2층)

1

에코프라자(1층)

2

계단

하늘광장(9층)

다목적홀(8층)

3

E/S

4

시장실(6층)

도서관(5층)

E/V

E/S

5

6

7

기자실(2층)

1

도서관(2층)

에코프라자(1층)

OUT
