BPS Industria e Comércio Ltda. CABINE PRINCIPAL Construída em MDF, revestida com laminado PVC, cor platina. Porta de acrílico transparente, espessura 8mm. Trinco metálico, cromado de fecho rápido. Tubulação em PVC Ø 110mm.
E N D

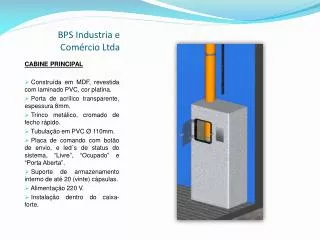

BPS Industria e Comércio Ltda CABINE PRINCIPAL Construída em MDF, revestida com laminado PVC, cor platina. Porta de acrílico transparente, espessura 8mm. Trinco metálico, cromado de fecho rápido. Tubulação em PVC Ø 110mm. Placa de comando com botão de envio, e led´s de status do sistema, “Livre”, “Ocupado” e “Porta Aberta”. Suporte de armazenamento interno de até 20 (vinte) cápsulas. Alimentação 220 V. Instalação dentro do caixa-forte.
BPS Industria e Comércio Ltda CABINE PRINCIPAL – DETALHE DA TUBULAÇÃO Tubulação em PVC Ø 110mm, na cor ocre. Tubulação de dados, em eletroduto PVC Ø ¾”. Caminhamento da tubulação, conforme vista 3D. Fixação das tubulações com abraçadeiras de aço, distancia máxima 2,50m.
BPS Industria e Comércio Ltda CABINE SECUNDÁRIA Construída em MDF, revestida com laminado PVC, cor platina. Porta de acrílico transparente, espessura 8mm. Trinco metálico, cromado de fecho rápido. Tubulação em PVC Ø 110mm. Placa de comando com botão de envio, e led´s de status do sistema, “Livre”, “Ocupado” e “Porta Aberta”. Suporte de armazenamento interno de até 10 (dez) cápsulas. Instalação na última cabine do sistema, ou seja na cabine de pedágio mais distante do caixa-forte.
BPS Industria e Comércio Ltda PLACA DE COMANDO CABINE PRINCIPAL E SECUNDÁRIA Botão de envio de cápsulas “Remeter”. Led´s informativos de “Livre”, “Ocupado” e “Porta Aberta”. Contém instruções de utilização.
BPS Industria e Comércio Ltda CABINE TUBULAR Construída em PVC, na cor metálica. Porta em PVC giratória. Tubulação em PVC Ø 110mm. Placa de comando com botão de envio, e led´s de status do sistema, “Livre”, “Ocupado” e “Porta Aberta”, instalado ao lado da cabine. Sentido unidirecional da cabine de pedágio ao caixa-forte. Instalação nas 8 (oito) cabines intermediárias do pedágio.
BPS Industria e Comércio Ltda CABINE SECUNDÁRIA / TUBULAR DETALHE TUBULAÇÃO Tubulação em PVC Ø 110mm, na cor ocre. Tubulação de dados, em eletroduto PVC Ø ¾”, Caminhamento da tubulação, conforme vista 3D. Fixação das tubulações com abraçadeiras de aço, distancia máxima 2,50m. Instalação de uma junção sob cada cabine de pedágio, para direcionamento das cápsulas.
BPS Industria e Comércio Ltda PLACA DE COMANDO CABINE TUBULAR Botão de envio de cápsulas “Remeter”. Led´s informativos de “Livre”, “Ocupado” e “Porta Aberta”.
BPS Industria e Comércio Ltda DETALHE DE FIXAÇÃO DAS TUBULAÇÕES Tubulações serão fixada a cada ± 2,50m conforme necessidade. Ambas tubulações seguirão em paralelo. Utilização de abraçadeiras de aço para fixações das tubulações. Tubulação de via das cápsulas em PVC Ø 110mm, cor ocre. Nas derivações da tubulação de Ø 110mm, serão utilizados junções, do mesmo material da tubulação Tubulação de dados em eletroduto PVC Ø ¾”. Nas derivações da tubulação de Ø ¾”, serão utilizados conduletes de alumínio tipo “T”.
BPS Industria e Comércio Ltda DETALHE DA SUBIDA DA TUBULAÇÃO NAS CABINES Utilização de perfuratriz para execução dos furos de passagens das tubulações no piso de todas as cabines de pedágio. Altura das tubulações na galeria técnica ± 2,75 m. Considerado pé-direito da galeria técnica de 2,10m.
BPS Industria e Comércio Ltda PERCURSO TUBULAÇÃO NO PRÉDIO DA ADMINISTRAÇÃO Utilização de perfuratriz para execução dos furos de passagens em paredes de concreto armado. As tubulações ao entrarem no prédio da administração correram aparente, próximo ao teto. Demais furos em alvenarias serão feitos manualmente.
