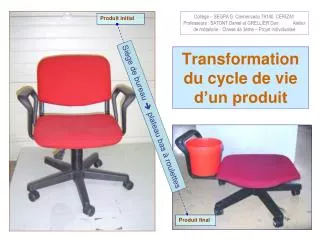

Transformation du cycle de vie d un produit

Collège – SEGPA G. Clemenceau 79140 CERIZAY Professeurs : SATONT Daniel et GRELLIER Dan Atelier de métallerie - Classe de 3ème – Projet individualisé

Produit initial

Transformation du cycle de vie d’un produit

Siège de bureau  plateau bas à roulettes

Produit final


Le cahier des charges des transformations

Produit initial

Le cahier des charges des transformations

Sauvegarder :

  • Le socle pivotant

  • l’assise

  • Un accoudoir

Supprimer :

  • Le système à vérin

  • le dossier

  • Un accoudoir

Remonter :

  • Une roulette pivotante


Les principales t ches de la transformation

Produit initial

Les principales TÂCHES de la transformation

Concevoir, à partir d’un des supports accoudoir, un système d’appui du seau de lavage

Créer :

Limiter la hauteur finie d’utilisation à 24 cm.

Modifier :


Transformation du cycle de vie d un produit

MODIFIER

1ère phase : DEMONTER

Dévisser des 4 vis de liaison pour séparer les sous-ensembles ‘’assise’’ et ‘’piètement’’


Transformation du cycle de vie d un produit

MODIFIER

2ème phase : ADAPTER la hauteur

1

1ère étape :

Démonter, en retirant le clips, la poignée de commande du système de montée et de descente du siège

2ème étape :

Couper (au coupe tube et à la scie à métaux) le corps de la potence et les cylindres composant le système vérin.

2


Transformation du cycle de vie d un produit

MODIFIER

3ème phase : RECUPERER

1ère étape :

Dévisser et déboîter les deux accoudoirs, en garder un.

2ème étape :

Démonter l’assise de son support pour couper les deux montants du dossier.


Transformation du cycle de vie d un produit

CRÉER

4ème phase : CONCEVOIR le support du seau

Equiper les 2 glissières

1ère étape :

Construire le support : - 1 élément coudé (A) - 2 éléments droits (B)

2ème étape :

Positionner et assembler par soudure

A

B


Transformation du cycle de vie d un produit

Transformer

5ème phase : ASSSEMBLER le piètement

Emboîter les 2 sous ensembles

1ère étape : Positionner, centrer et caler

2ème étape : Exécuter la soudure (en 4 demi - cordons)


Transformation du cycle de vie d un produit

Transformer

5ème phase bis : ASSEMBLER le support du seau

1ère étape : Positionner et ajuster

2ème étape : Souder (*)

3ème étape : Revisser l’assise sur le piètement (après peinture)

(*)Au moment de la soudure, la partie mousse est démontée


Transformation du cycle de vie d un produit

Livrer le produit transformé pour un autre cycle de vie

Le présenter dans son environnement d’utilisation au self.

Projet technique suivi par l’élève Thomas T. en 2007 - 2008


Transformation du cycle de vie d un produit

Programme synoptique du plan de travail

Transformation du cycle de vie d’un produit

Principales TÂCHES de la transformation

Modifier :

Créer :

1ère phase : DEMONTER

2ème phase : ADAPTER

1ère étape : Supprimer les éléments

2ème étape : Mettre à hauteur; H = 24

3ème phase : RECUPERER

1ère étape : Dévisser et déboîter.

2ème étape : Démonter et couper

4ème phase : CONCEVOIR

1ère étape : Construire le support

5ème phase : REMONTER

2ème étape : Positionner et souder

Projet technique 07 - 08 suivi par Thomas T.


Transformation du cycle de vie d un produit

Fonction étude : TRANSFORMATION DU CYCLE DE VIE D’UN PRODUIT Fonction sociale :Intervenir pour améliorer les conditions de travail d’un agent OEA de l’établissement en prenant en compte sa demande d’équipement.Fonction formation :Amener l’élève à exploiter et mettre en œuvre ses compé-tences techniques et technologiques appliquées à un contexte nouveau. Fonction technique :Transformer un fauteuil, au rebus, pour répondre au besoin d’un équipement particulier (plateau bas à roulettes) exprimé par une collègue. Fonction utilisation :Limiter voire supprimer la fatigue du dosen facilitant la tâche d’entretien par désinfection des pieds des tables de la demi – pension.

Les FONCTIONS de ce projet individualisé
