§ 6 核磁共振图谱解析

§ 6 核磁共振图谱解析. 一、核磁共振谱图的划分. 1 、一级谱图. （ 1 ）、一级谱图必须满足的条件. A 、两个质子群的化学位移差△ ν 至少是偶合常数 J 的六倍以上，即 △ ν ＞ 6J ；. B 、同一核组（其化学位移相同）的核均为磁等价的。. H 2 C=CF 2 其谱图不是一级谱. （ 2 ）、一级谱图的特点. A 、峰的数目. 可用 n+1 规律描述，但要注意这 n 个氢与所讨论的氢应是磁等价的，即只有一个偶合常数；. B 、峰组内的各峰的相对强度 可用二项式展开系数近似地表示； 属于一级谱的有 AX 1 、 AX 2 、 AMX 系统等.

daxia
Download Presentation

§ 6 核磁共振图谱解析

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

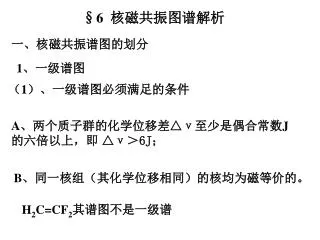

  1. §6 核磁共振图谱解析 一、核磁共振谱图的划分 1、一级谱图 （1）、一级谱图必须满足的条件 A、两个质子群的化学位移差△ν至少是偶合常数J的六倍以上，即△ν＞6J； B、同一核组（其化学位移相同）的核均为磁等价的。 H2C=CF2其谱图不是一级谱

  2. （2）、一级谱图的特点 A、峰的数目 可用n+1规律描述，但要注意这n个氢与所讨论的氢应是磁等价的，即只有一个偶合常数； B、峰组内的各峰的相对强度 可用二项式展开系数近似地表示； 属于一级谱的有AX1、AX2、AMX系统等 C、从谱图中可直接读出δ和J，峰组中心位置为δ，相邻两峰之间的距离（以赫兹计）为J。

  3. 2、高级图谱 （1）、高级谱图必须满足的条件 两个质子群的化学位移差△ν小于偶合常数J的六倍 ，即△ν＜6J （2）、高级谱图具有的特点 A、峰的数目 不再符合（n+1）规则； B、峰组内的各峰的相对强度 不再是（X+1）n展开项的系数； C、裂分峰的间隔并不相等； D、化学位移δ值与J值往往不能从谱图上直接得到，需要通过适当的计算才能得到。

  4. 3、高级谱与一级谱的区别 （1）、高级谱一般情况下，峰的数目超过由n+1规律计算的数目； （2）高级谱峰组内各峰之间的相对强度关系复杂；

  5. 分子中相互偶合的核构成一个自旋系统，系统内的核相互偶合，但不与系统外的的任何核发生偶合。一个分子中可以有几个自旋系统。分子中相互偶合的核构成一个自旋系统，系统内的核相互偶合，但不与系统外的的任何核发生偶合。一个分子中可以有几个自旋系统。 COCH2CH3 A3X2

  6. 二、常见的几种谱图 1、二旋系统 A、AX系统 （1）、有四条谱线，A和X各有两条； （2）、四条谱线的高度应相等；

  7. B、AB系统 （1）、有四条谱线，A和B各有两条； （2）、四条谱线的高度不同， 内侧两条高，外侧两 条短，呈对称状； （3）、各裂分峰的强度比 有如下的关系：

  8. （4）、偶合常数JAB=ν1-ν2=ν3-ν4 （5）、A和B的化学位移

  9. 2、三旋系统 A、AX2系统 一级图谱

  10. B、AB2系统 AB2系统常见于苯环对称三取代、吡啶环的二取代、-CH-CH2-等。 AB2系统的特点： （1）、共有九条谱线； （2）、AB2系统的谱线有以下的关系：ν1-ν2=ν3-ν4=ν6-ν7ν1-ν3=ν2-ν4=ν5-ν8 ν3-ν6=ν4-ν7=ν8-ν9 νA=ν3 νB=(ν5+ν7)/2

  11. 8条谱线

  12. C、AMX系统(一级图谱)

  13. D、ABX系统 （1）、最多可有14 条谱线；（2）、AB有8条，好像有两个AB系统，即每组4条；（3）、X部分有6条，其中2条强度弱，不易看到，只看到4条强度几乎相等的谱线；

  14. （4）、ABX系统中AB部分，其偶合常数JAB都相等，与X偶合后的偶合常数JAX与JBX并不相等，但可从图谱中读出，HA、HB、HX的化学位移通过计算可求得。（4）、ABX系统中AB部分，其偶合常数JAB都相等，与X偶合后的偶合常数JAX与JBX并不相等，但可从图谱中读出，HA、HB、HX的化学位移通过计算可求得。

  15. E、ABC系统

  16. 3、四旋系统 A、A2X2系统

  17. B、A2B2系统 （1）、最多可有18 条谱线；（2）、左右对称，中间峰强度大，外侧峰强度低；（3）、ν1-ν3=ν4-ν6（4）、化学位移 νA=ν5A νB=ν5B（5）、偶合常数 JAB=（ ν1-ν6）

  18. C、AA’ BB’系统

  19. 4、常见的一些高级谱图 （1）、单取代苯 AA’ BB’C 系统 A、取代基没有强烈的屏蔽或去屏蔽效应时，可出现5个芳氢的单峰； B、取代基有强烈的屏蔽或去屏蔽效应时，如苯乙酮，这种取代基常造成邻位质子移向高场或低场，图上出现两个质子的多重峰及三个质子的多重峰。

  20. （2）、对位二取代 A4系统 AA’ BB’ 系统 A、两取代基相同，不论取代基的电负性强弱如何，由于分子的对称性，在苯环上的四个芳氢为磁等价，出现的是单峰； B、两取代基不相同，这种自旋系统为AA′BB′系统，由于苯环结构自身的特点，其谱图具有鲜明的特点，最易识别，粗看是左右对称的四重峰，中间一对峰强，外面一对峰弱，每个峰可能还有各自的卫星峰（以某谱线为中心，左右对称的一对强度低的谱峰）。

  21. （3）、邻位二取代 AA’ BB’系统 ABCD 系统 A、相同基团邻位取代，构成AA′BB′系统，谱图左右对称，但比X-CH2-CH2-Y谱图复杂； B、不同基团的邻位取代，构成ABCD系统，其谱图最复杂。

  22. （4）、间位二取代 AB2C系统 ABCD系统 A、相同基团间位取代，构成AB2C系统，谱图复杂，但有时显示粗略的单峰； B、不同基团的间位取代，构成ABCD系统，其谱图最复杂。

  23. （5）、多取代苯环 A、三取代苯环，苯环上的三个氢构成AMX或ABX、ABC、AB2系统； B、四取代苯环，苯环上的两个氢构成AB系统； C、五取代苯环，苯环上只剩下一个氢不会产生分裂，为一单峰。

  24. 三、谱图解析 1、区分出杂质峰、溶剂峰、旋转边带； 2、确定谱图中各峰组所对应的氢原子数目，对氢原 子进行分配； 3、考虑分子的对称性； 4、分析每个峰组的δ、J ； 5、组合可能的结构式； 6、对推出的结构式进行“指认”。

  25. C8H11N
