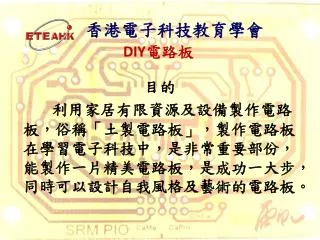

DIY電路板

香港電子科技教育學會

目的

利用家居有限資源及設備製作電路板,俗稱「土製電路板」,製作電路板在學習電子科技中,是非常重要部份,能製作一片精美電路板,是成功一大步,同時可以設計自我風格及藝術的電路板。


6570943

DIY電路板

  • 利用電腦設計及繪畫印刷電路底板圖。(可繪製雙面電路)

  • 軟件:PCB Designer,Eagle,Protel,Orcad,Pads。

  • 注意:繪畫邊線及四角定位以便底面圖對位,邊線最好不要連續。

香港電子科技教育學會

步驟 1,設計電路


6570943

DIY電路板

香港電子科技教育學會

  • 利用雷射打印機列印出印刷電路底及面板圖在白紙或透明膠片上,白紙的效果較佳。(注意底板圖中文字是反轉)

步驟 2,列印電路圖


6570943

DIY電路板

香港電子科技教育學會

  • 剪裁所需感光電路板,用銼去板邊的銅皮披鋒,它會影響與底板圖的緊貼及降低線路的精度。(電路板可分雙面及單面, 材料分電木和玻璃纖維。)

步驟 3,準備感光電路板


6570943

DIY電路板

香港電子科技教育學會

  • 用透明膠紙將對正的電路板底、面圖貼緊,將感光電路板放在兩底板圖中適合位置,然後放密封膠袋再用吸塵機抽真空。

步驟 4,曝光前準備


6570943

DIY電路板

香港電子科技教育學會

  • 利用陽光的紫外線曝光每面約5分鐘,壓貼電路底板圖有兩個方法,用密封袋膠袋再用吸塵機抽真空,另一方法利用玻璃兩面壓平。(注意這方案製作單面電路板較佳,一定要強烈陽光才可進行。)

步驟 5,曝光 Exposure 方案一


6570943

DIY電路板

香港電子科技教育學會

  • 用一般光管或LCD背光,底面同時曝光約60分鐘,不受陽光的限制,效果不錯。(注意光線平均,需要電源供應。)

步驟 5,曝光 Exposure 方案二


6570943

DIY電路板

香港電子科技教育學會

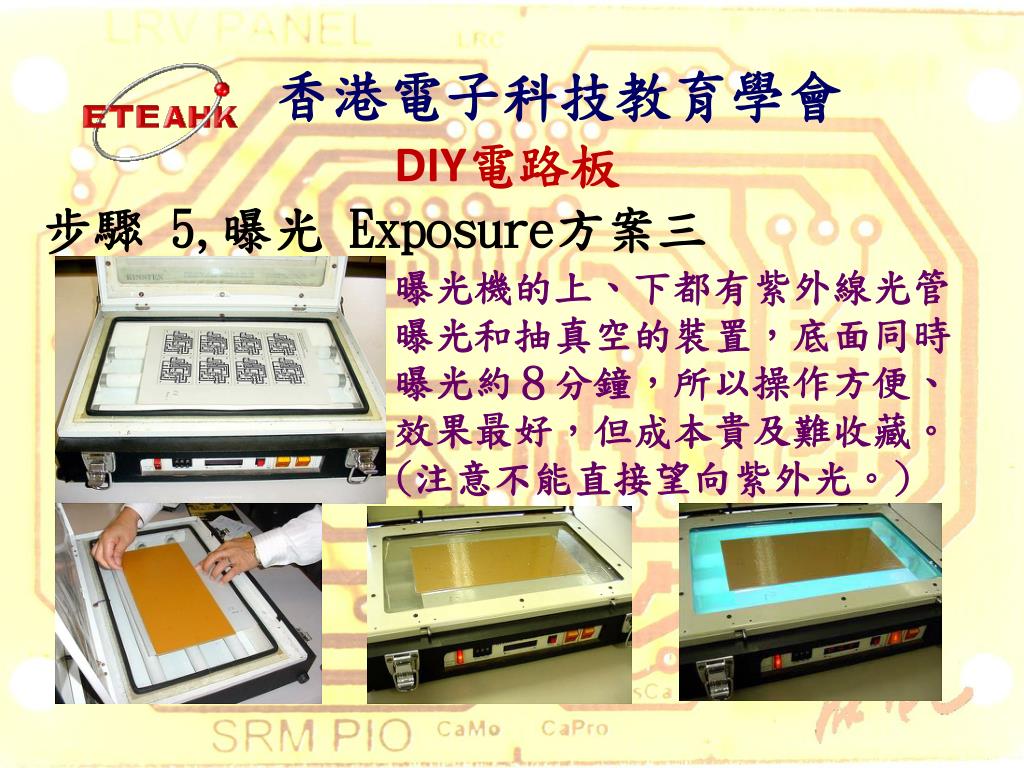

  • 曝光機的上、下都有紫外線光管曝光和抽真空的裝置,底面同時曝光約8分鐘,所以操作方便、效果最好,但成本貴及難收藏。(注意不能直接望向紫外光。)

步驟 5,曝光 Exposure方案三


6570943

DIY電路板

香港電子科技教育學會

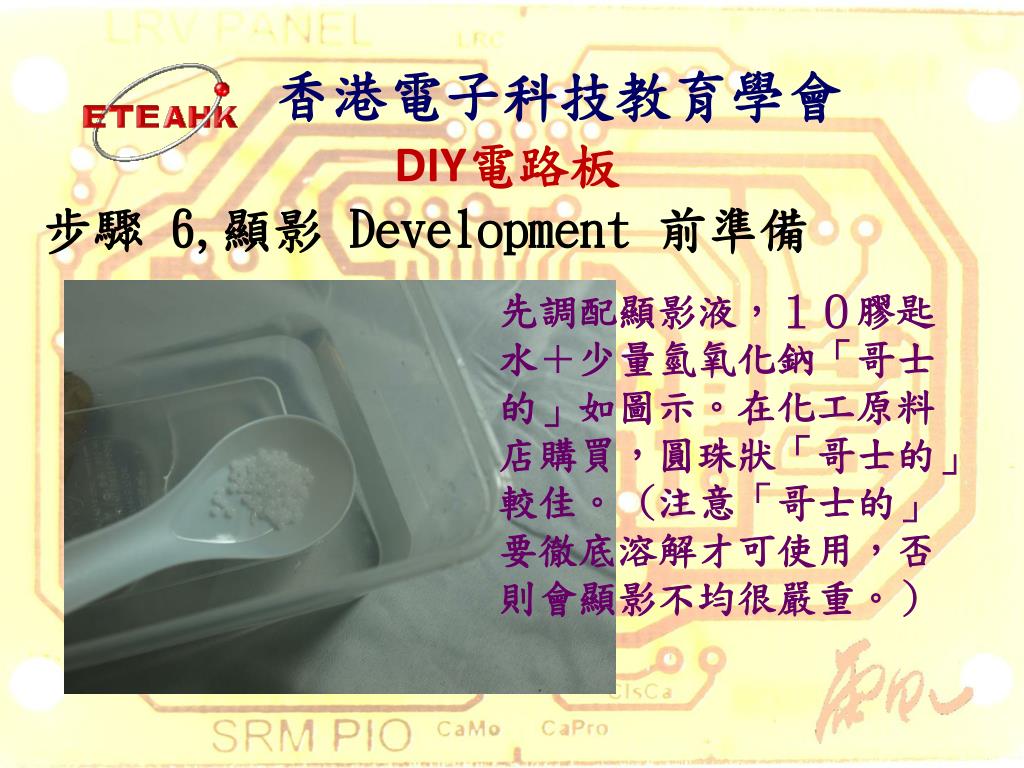

  • 先調配顯影液,10膠匙水+少量氫氧化鈉「哥士的」如圖示。在化工原料店購買,圓珠狀「哥士的」較佳。 (注意「哥士的」要徹底溶解才可使用,否則會顯影不均很嚴重。)

步驟 6,顯影 Development 前準備


6570943

DIY電路板

香港電子科技教育學會

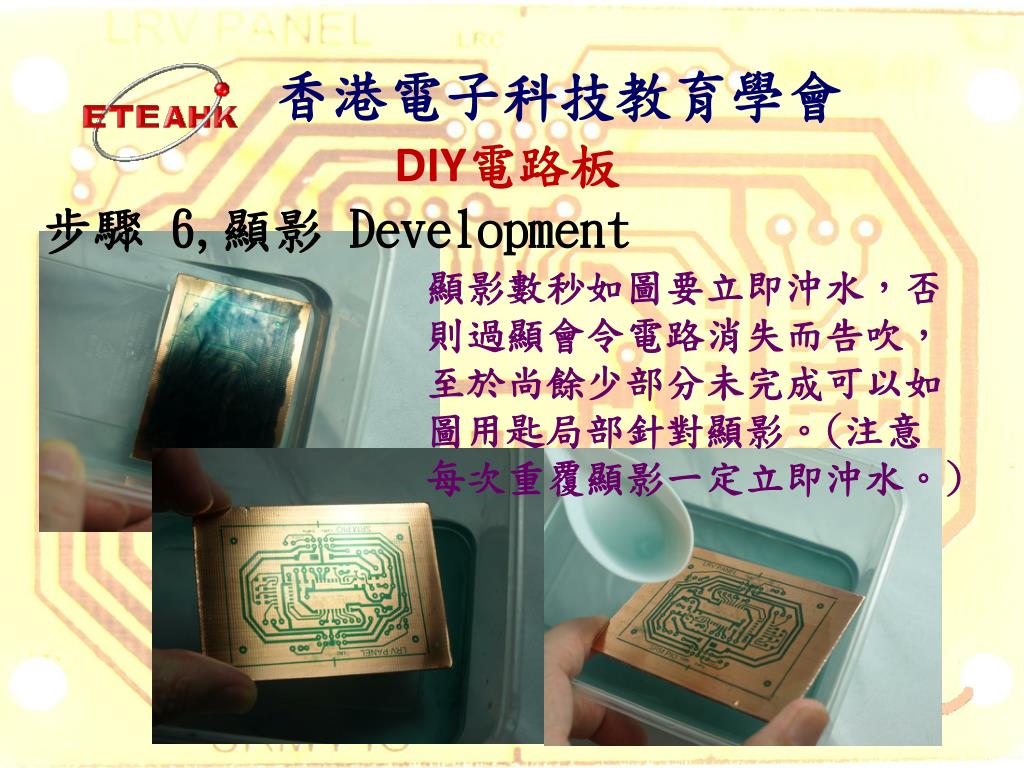

  • 顯影數秒如圖要立即沖水,否則過顯會令電路消失而告吹,至於尚餘少部分未完成可以如圖用匙局部針對顯影。(注意每次重覆顯影一定立即沖水。)

步驟 6,顯影 Development


6570943

DIY電路板

香港電子科技教育學會

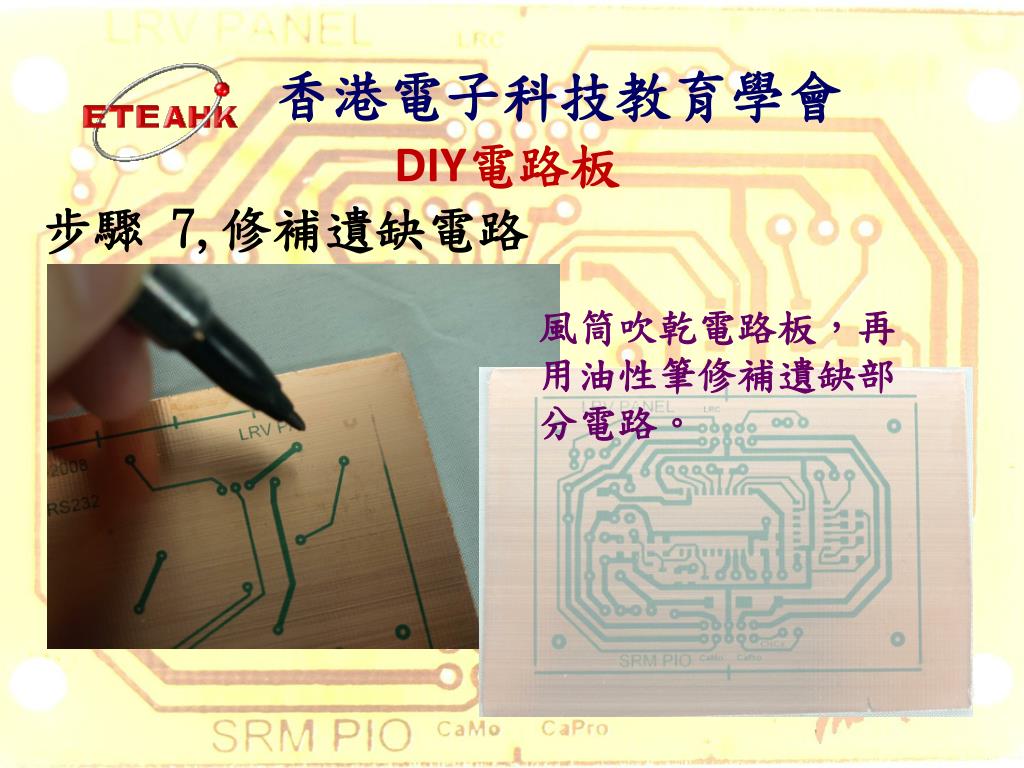

  • 風筒吹乾電路板,再用油性筆修補遺缺部分電路。

步驟 7,修補遺缺電路


6570943

DIY電路板

香港電子科技教育學會

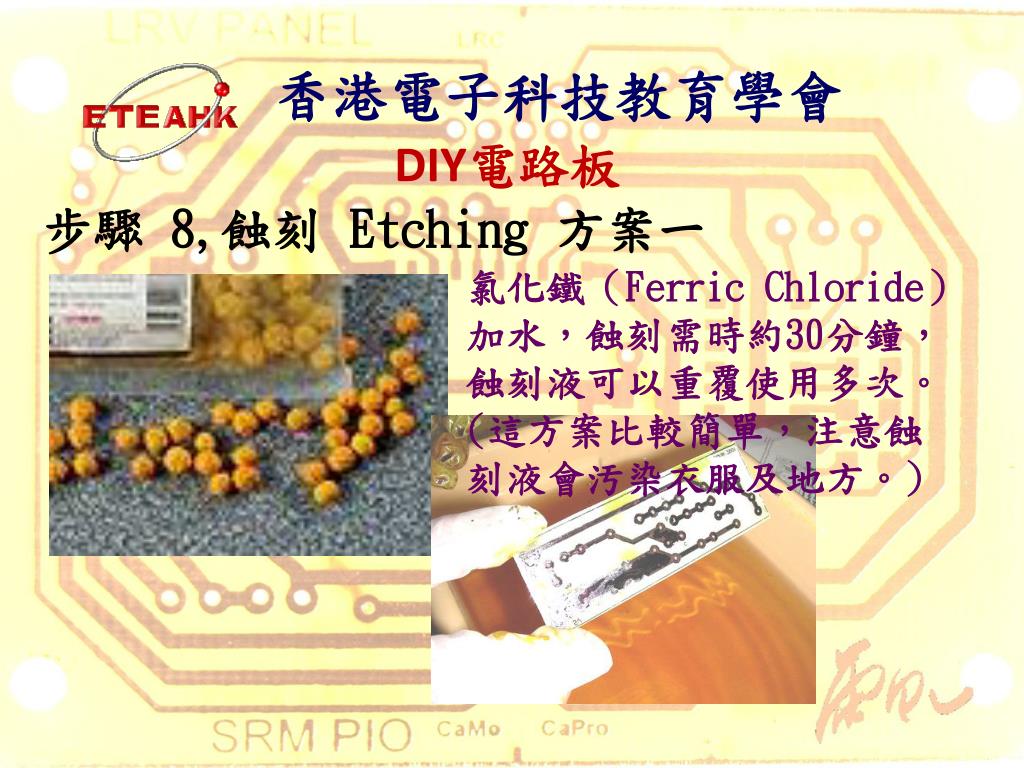

  • 氯化鐵(Ferric Chloride)加水,蝕刻需時約30分鐘,蝕刻液可以重覆使用多次。(這方案比較簡單,注意蝕刻液會汚染衣服及地方。)

步驟 8,蝕刻 Etching 方案一


6570943

DIY電路板

香港電子科技教育學會

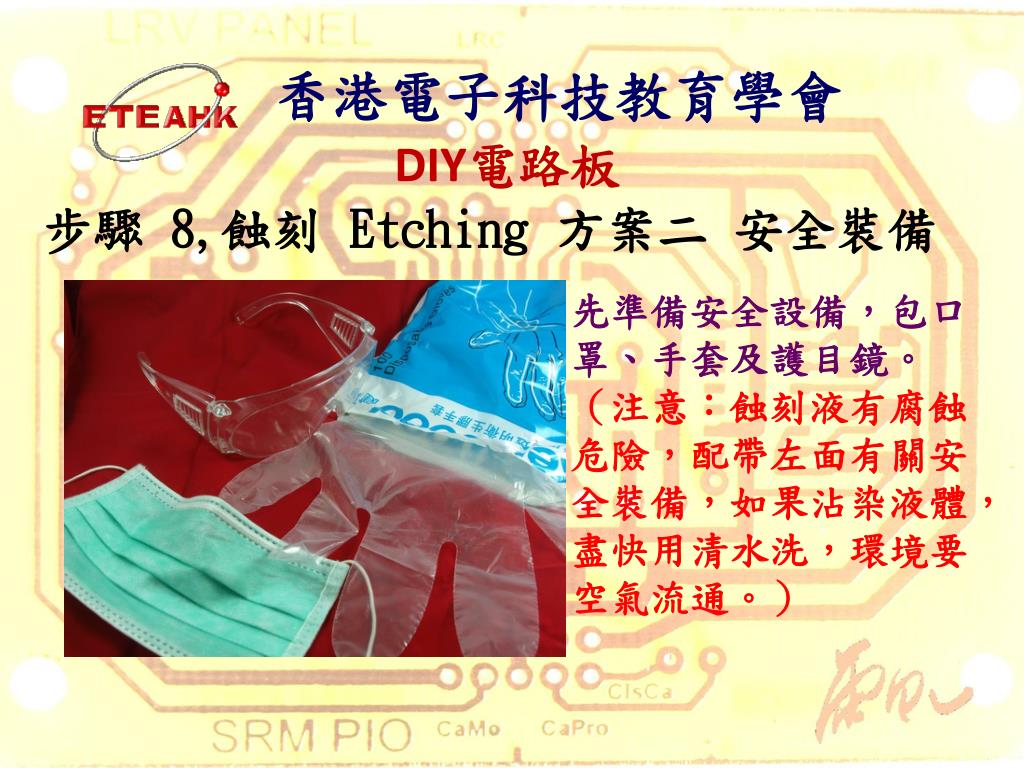

  • 先準備安全設備,包口罩、手套及護目鏡。(注意:蝕刻液有腐蝕危險,配帶左面有關安全裝備,如果沾染液體,盡快用清水洗,環境要空氣流通。)

步驟 8,蝕刻 Etching 方案二 安全裝備


6570943

DIY電路板

香港電子科技教育學會

  • 蝕刻液包括:七匙清水、

  • 兩匙鹽酸(俗稱洗厠水)在五

  • 金店有出售。

  • 一匙雙氧水,在化工

  • 原料店有售。

步驟 8,蝕刻 Etching 方案二 準備蝕刻液

  • 注意:調校蝕刻液依以上次序,配帶有關安全裝備,如果沾染液體,盡快用清水洗。鹽酸及雙氧水購量盡少。


6570943

DIY電路板

香港電子科技教育學會

  • 將電路板放在蝕刻液內,蝕刻需時約3分鐘如圖要立即沖水,至於尚餘少部分未完成可以如圖用匙局部針對蝕刻。

步驟 8,蝕刻 Etching 方案二


6570943

DIY電路板

香港電子科技教育學會

  • 水洗電路板蝕刻液並用風筒吹乾電路板。

步驟 9,水洗


6570943

DIY電路板

香港電子科技教育學會

  • 一般鑽孔是0.8mm,少部分鑽孔是1mm(開關制、 二極管等)。

步驟 10,鑽孔 Drilling


6570943

DIY電路板

香港電子科技教育學會

  • 用鐵剪剪裁電路板,再用沙紙修正大小及銳角。

步驟 11,剪裁電路板


6570943

DIY電路板

香港電子科技教育學會

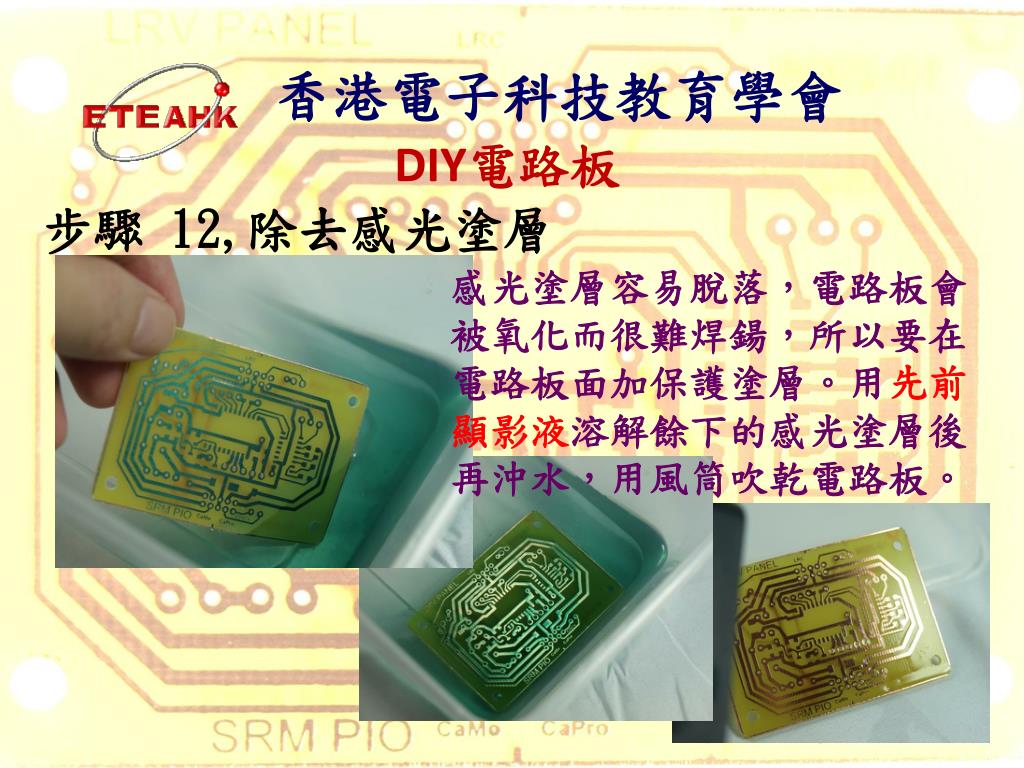

感光塗層容易脫落,電路板會被氧化而很難焊鍚,所以要在電路板面加保護塗層。用先前顯影液溶解餘下的感光塗層後再沖水,用風筒吹乾電路板。

步驟 12,除去感光塗層


6570943

DIY電路板

香港電子科技教育學會

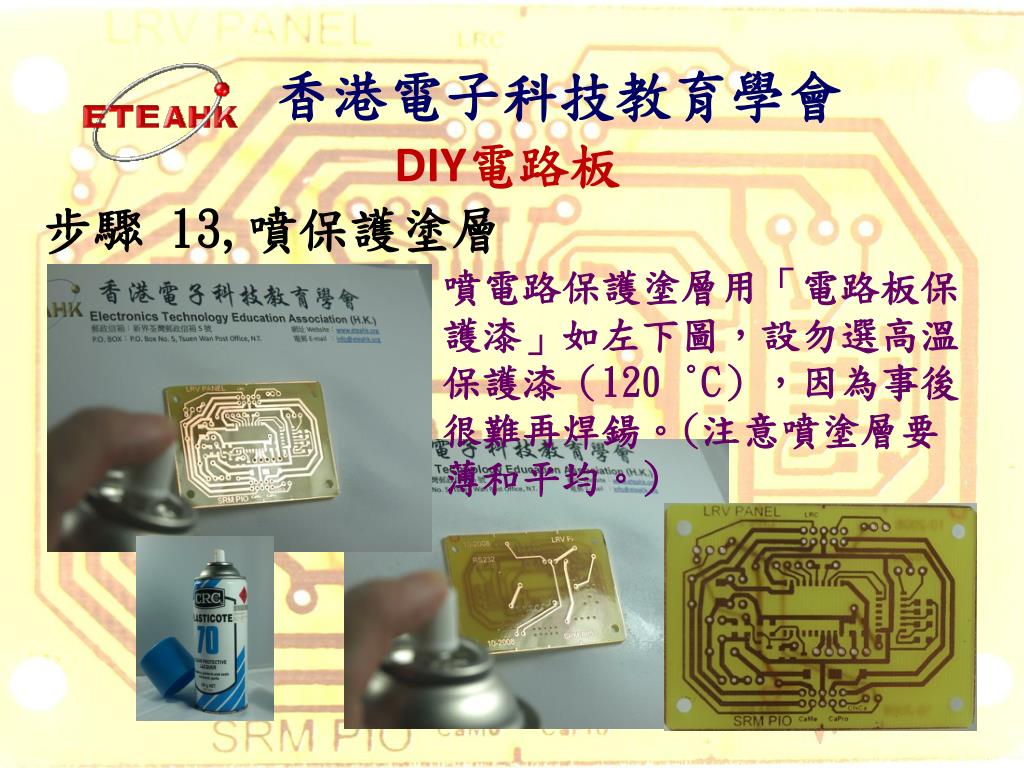

  • 噴電路保護塗層用「電路板保護漆」如左下圖,設勿選高溫保護漆(120 °C),因為事後很難再焊鍚。(注意噴塗層要薄和平均。)

步驟 13,噴保護塗層


6570943

DIY電路板

香港電子科技教育學會

  • 電路板要壓貼電路底板圖,否則如左圖影像模糊。

  • 蝕刻液(鹽酸+雙氧水)、顯影液隔日就會失效。

  • 「哥士的」要密封存放。

  • 使用化學物品時要注意安全。

注意事項


6570943

DIY電路板

香港電子科技教育學會

多謝

  • 歡迎各位到本會網頁查閱。

  • www.eteahk.org
