Presentation Transcript

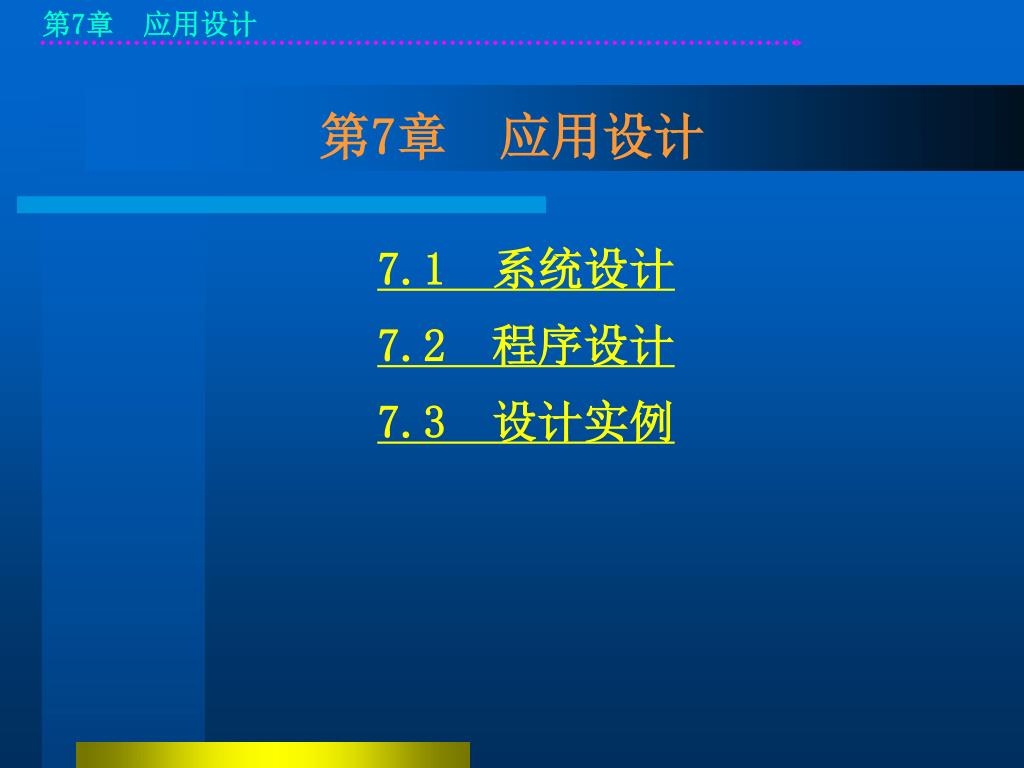

7章应用设计

  • 7.1 系统设计

  • 7.2 程序设计

  • 7.3 设计实例

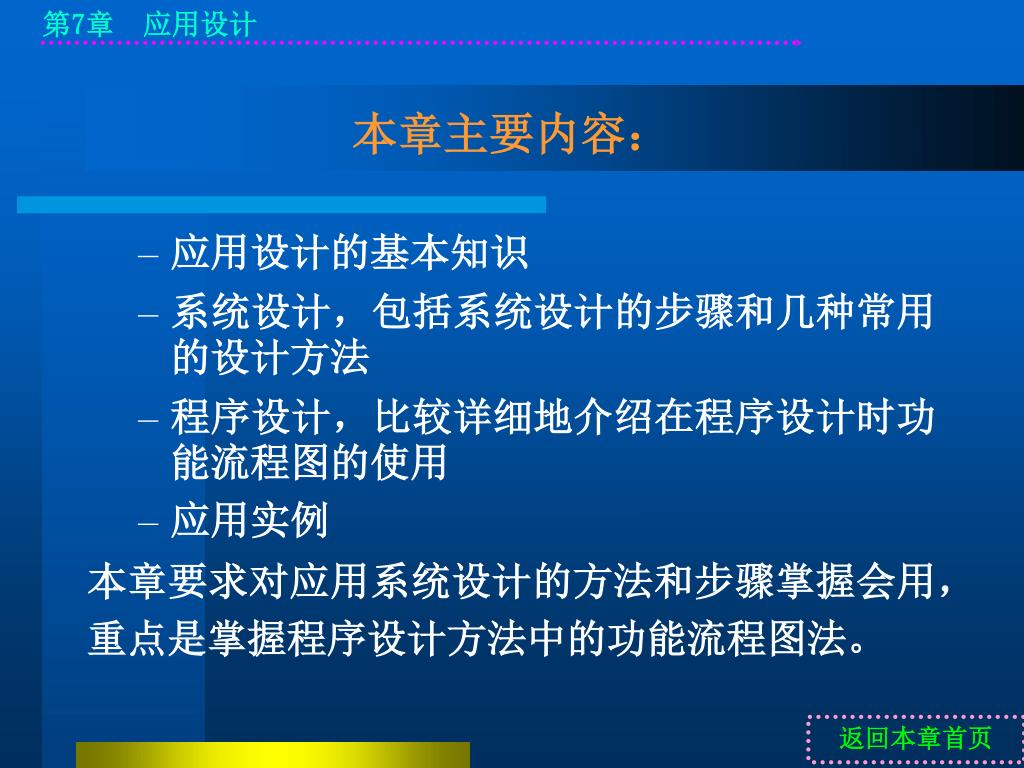

本章主要内容:

  • 应用设计的基本知识

  • 系统设计,包括系统设计的步骤和几种常用的设计方法

  • 程序设计,比较详细地介绍在程序设计时功能流程图的使用

  • 应用实例

  • 本章要求对应用系统设计的方法和步骤掌握会用,重点是掌握程序设计方法中的功能流程图法。

  • 返回本章首页


    7.1 系统设计

    • 7.1.1 系统设计的原则

    • 7.1.2 系统设计的步骤

    返回本章首页


    7 1 1

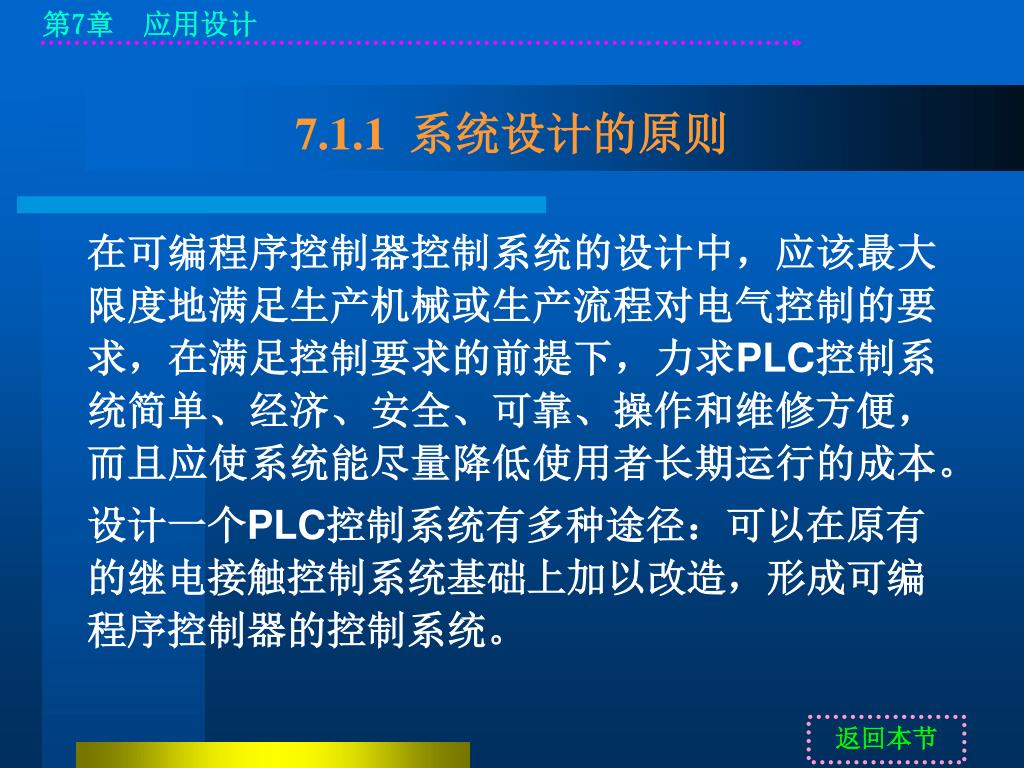

    7.1.1 系统设计的原则

    • 在可编程序控制器控制系统的设计中,应该最大限度地满足生产机械或生产流程对电气控制的要求,在满足控制要求的前提下,力求PLC控制系统简单、经济、安全、可靠、操作和维修方便,而且应使系统能尽量降低使用者长期运行的成本。

    • 设计一个PLC控制系统有多种途径:可以在原有的继电接触控制系统基础上加以改造,形成可编程序控制器的控制系统。

    返回本节


    7 1 2

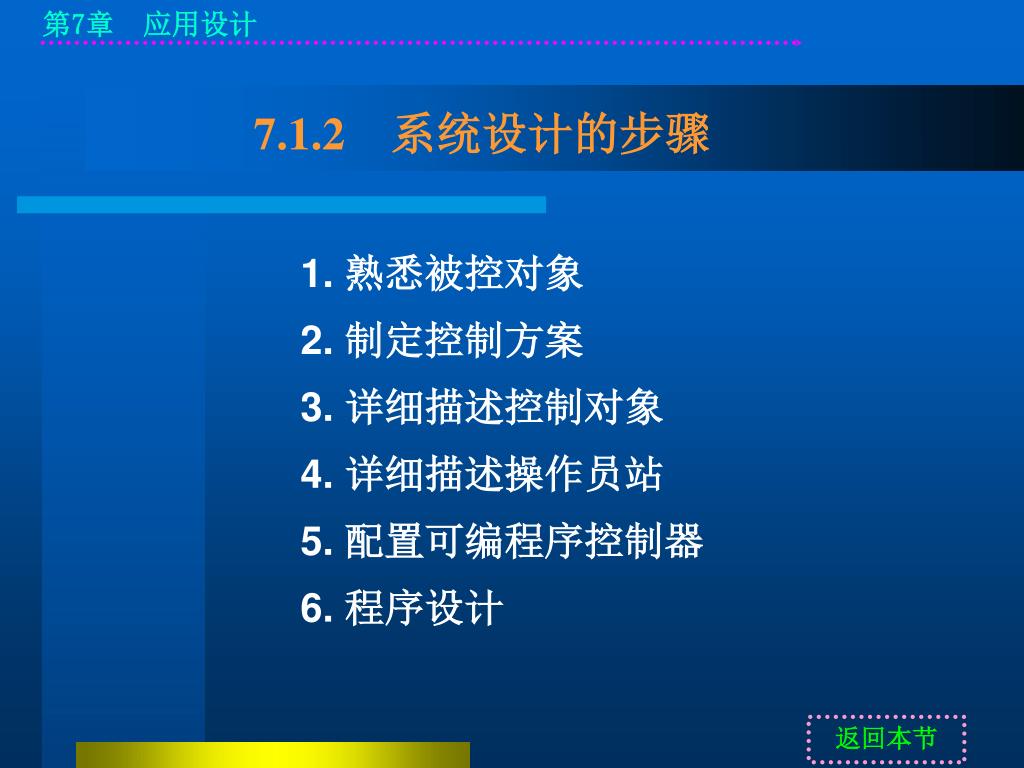

    7.1.2 系统设计的步骤

    • 1. 熟悉被控对象

    • 2. 制定控制方案

    • 3. 详细描述控制对象

    • 4. 详细描述操作员站

    • 5. 配置可编程序控制器

    • 6. 程序设计

    返回本节


    7.2 程序设计

    • 7.2.1 功能流程图概述

    • 7.2.2 由功能流程图到程序

    返回本章首页


    • 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。

    • 程序设计的方法是指用什么方法和编程语言来编写用户程序。

    • 程序设计有多种方法:如果控制系统是改造原有成熟的继电接触控制系统,则可由电气控制电路图很容易地转化为梯形图,生成控制程序。

    • 本节主要介绍功能流程图法。


    7 2 1

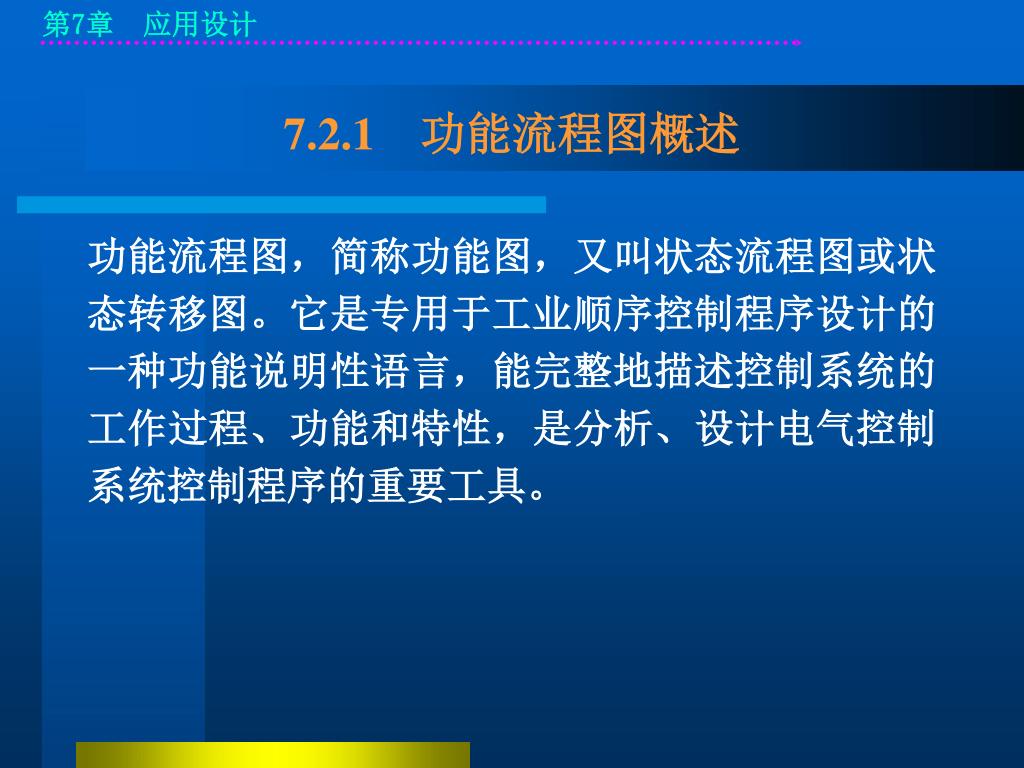

    7.2.1程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。 功能流程图概述

    • 功能流程图,简称功能图,又叫状态流程图或状态转移图。它是专用于工业顺序控制程序设计的一种功能说明性语言,能完整地描述控制系统的工作过程、功能和特性,是分析、设计电气控制系统控制程序的重要工具。

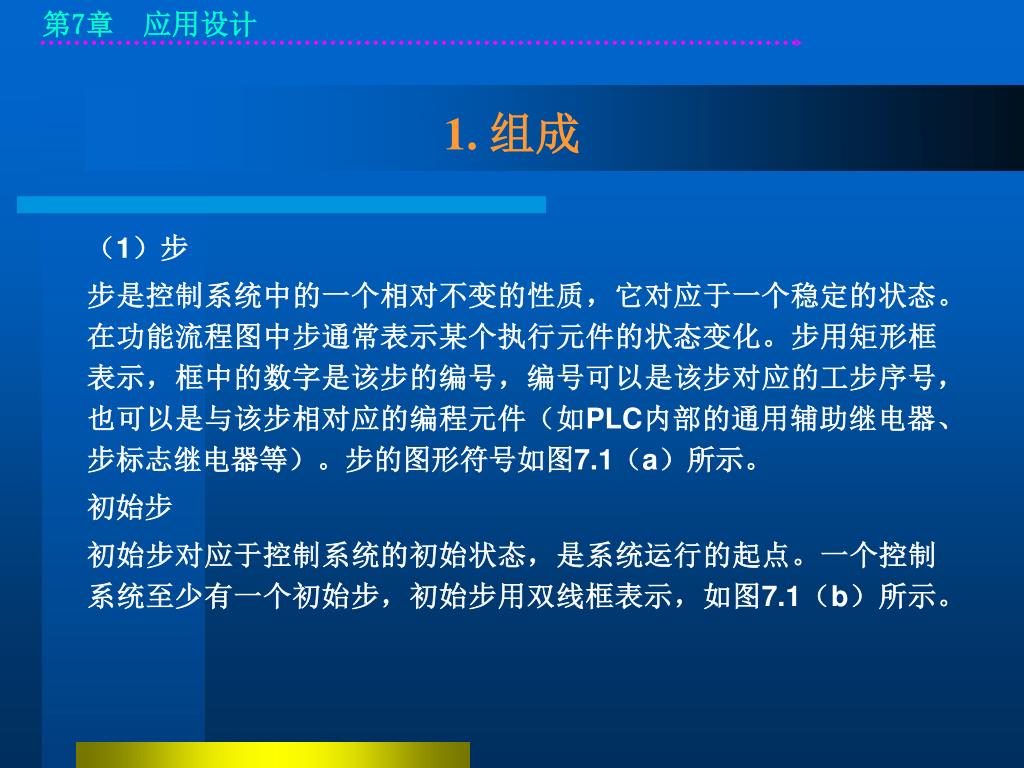

    1. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。组成

    • (1)步

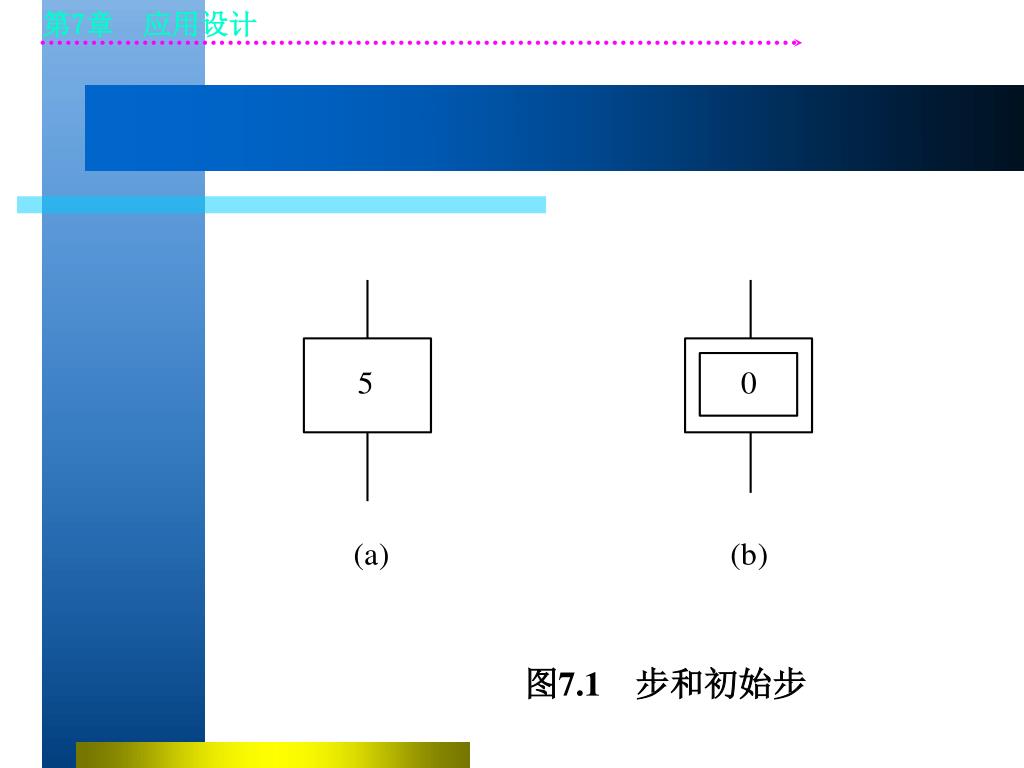

    • 步是控制系统中的一个相对不变的性质,它对应于一个稳定的状态。在功能流程图中步通常表示某个执行元件的状态变化。步用矩形框表示,框中的数字是该步的编号,编号可以是该步对应的工步序号,也可以是与该步相对应的编程元件(如PLC内部的通用辅助继电器、步标志继电器等)。步的图形符号如图7.1(a)所示。

    • 初始步

    • 初始步对应于控制系统的初始状态,是系统运行的起点。一个控制系统至少有一个初始步,初始步用双线框表示,如图7.1(b)所示。


    程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。7.1 步和初始步

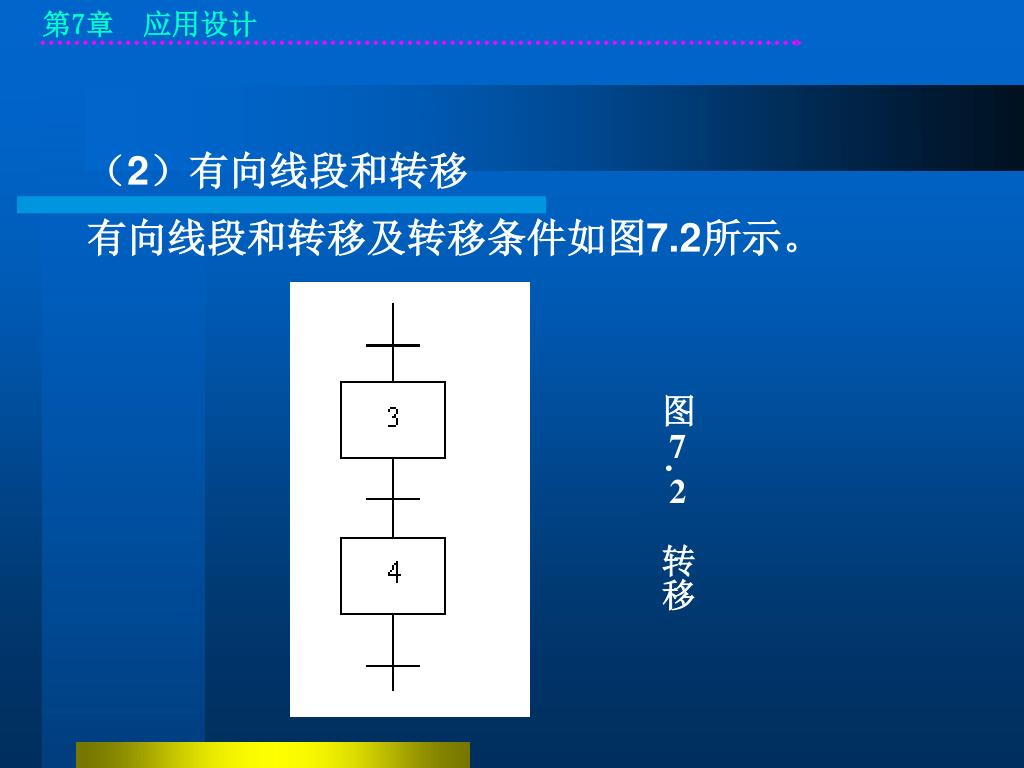

    • 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。2)有向线段和转移

    • 有向线段和转移及转移条件如图7.2所示。

    图7.2 转移

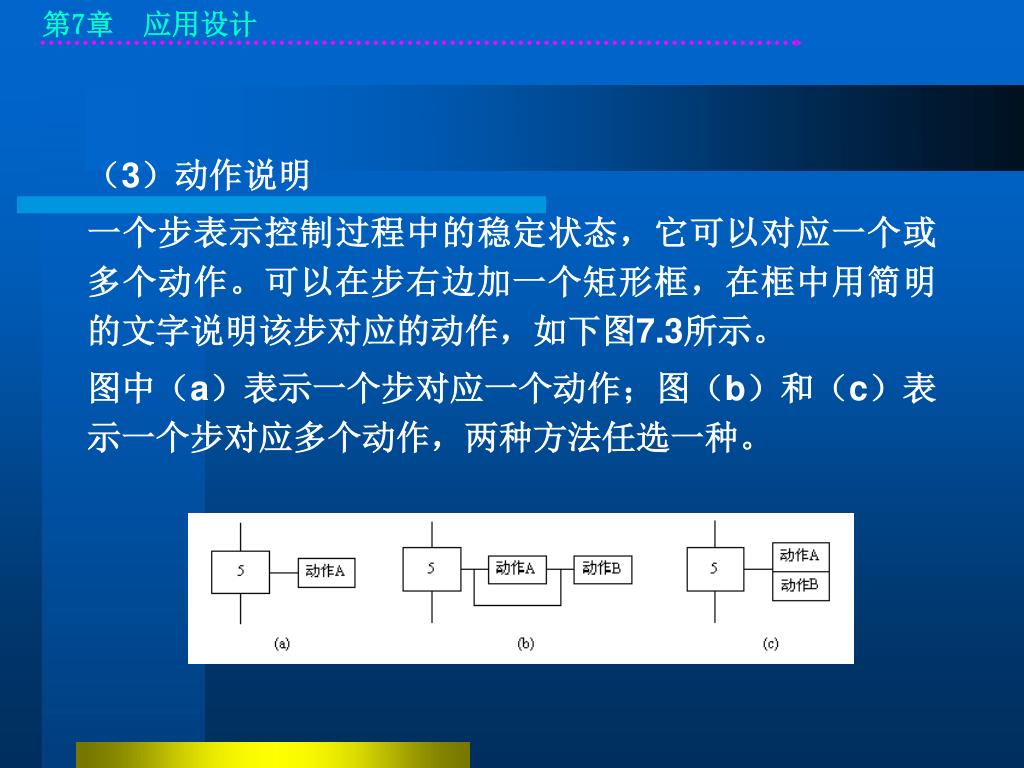

    • 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。3)动作说明

    • 一个步表示控制过程中的稳定状态,它可以对应一个或多个动作。可以在步右边加一个矩形框,在框中用简明的文字说明该步对应的动作,如下图7.3所示。

    • 图中(a)表示一个步对应一个动作;图(b)和(c)表示一个步对应多个动作,两种方法任选一种。

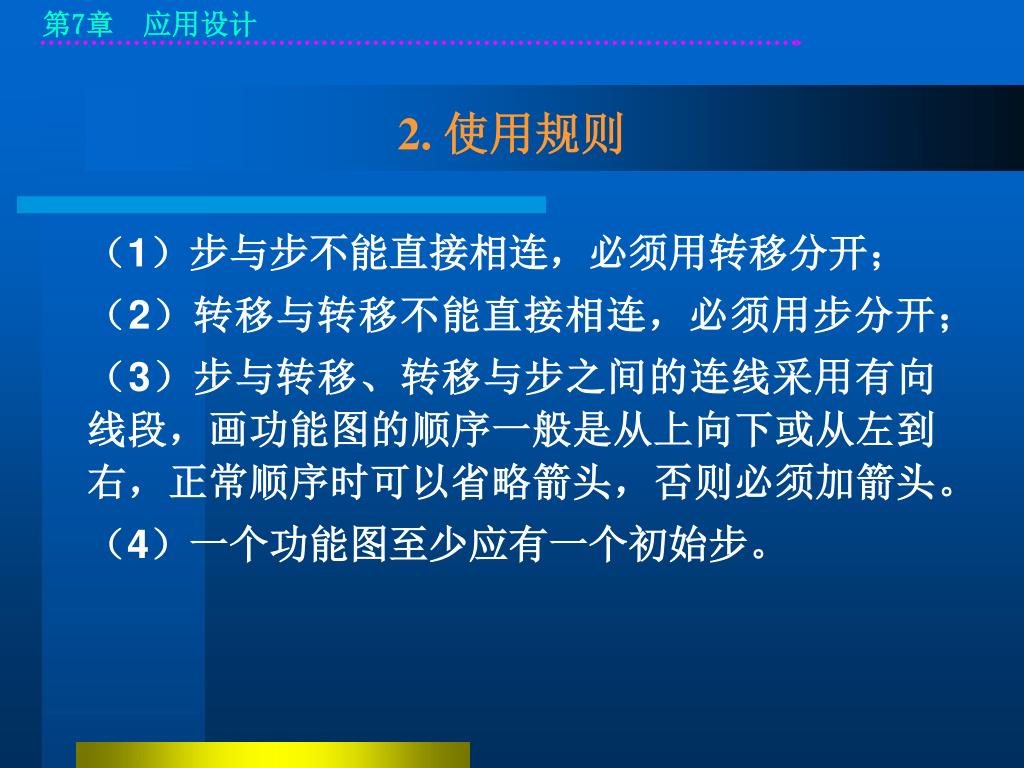

    2. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。使用规则

    • (1)步与步不能直接相连,必须用转移分开;

    • (2)转移与转移不能直接相连,必须用步分开;

    • (3)步与转移、转移与步之间的连线采用有向线段,画功能图的顺序一般是从上向下或从左到右,正常顺序时可以省略箭头,否则必须加箭头。

    • (4)一个功能图至少应有一个初始步。

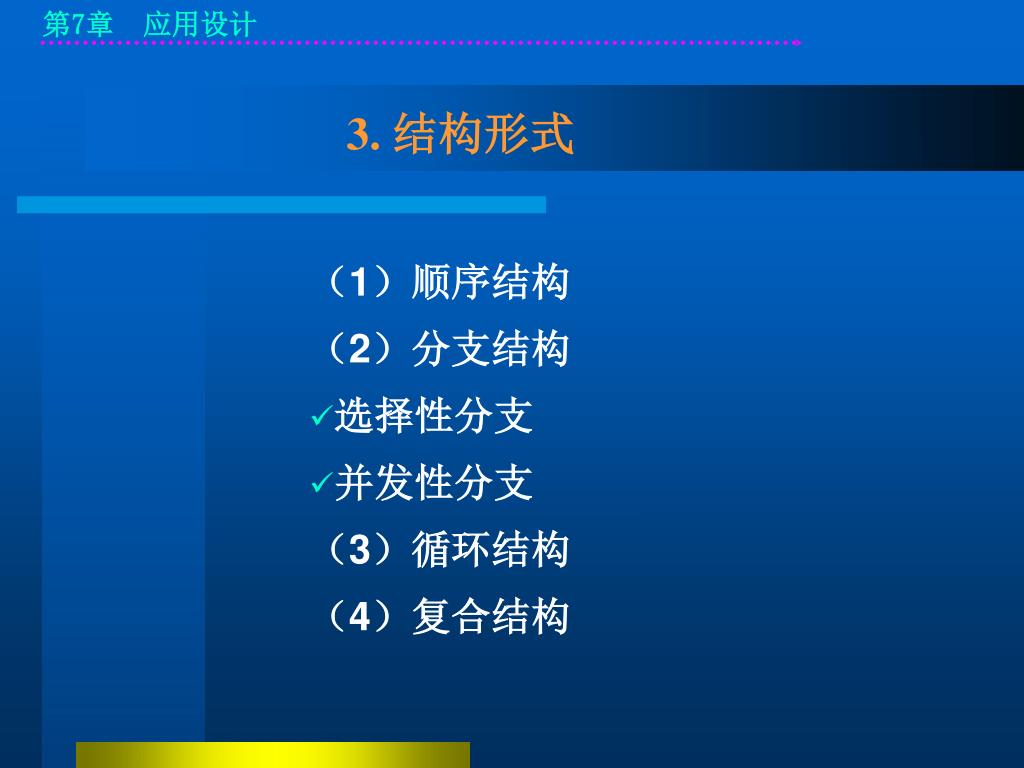

    3. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。结构形式

    • (1)顺序结构

    • (2)分支结构

    • 选择性分支

    • 并发性分支

    • (3)循环结构

    • (4)复合结构

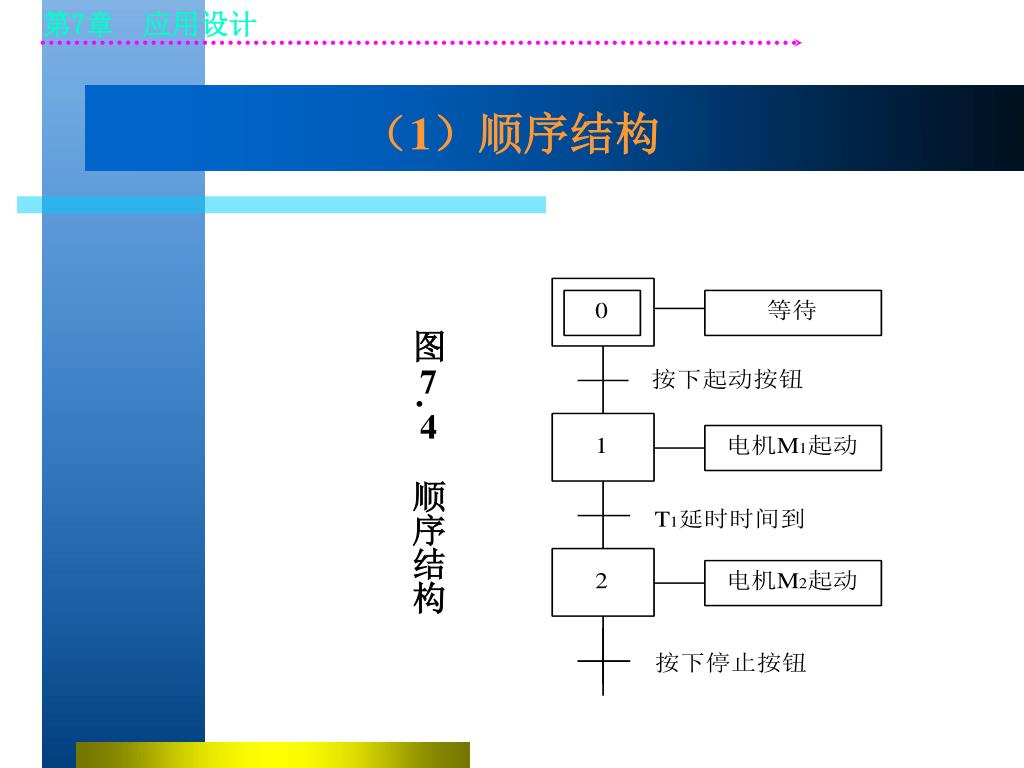

    程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。1)顺序结构

    图7.4 顺序结构

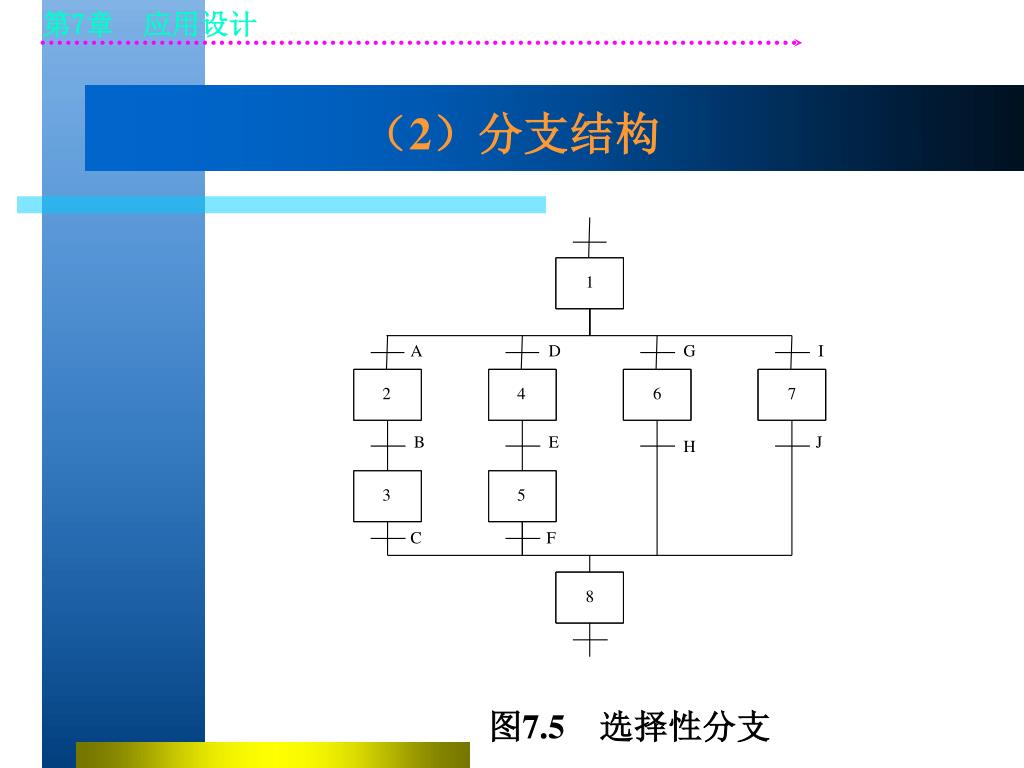

    程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。2)分支结构

    图7.5 选择性分支


    • 并发性分支程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。

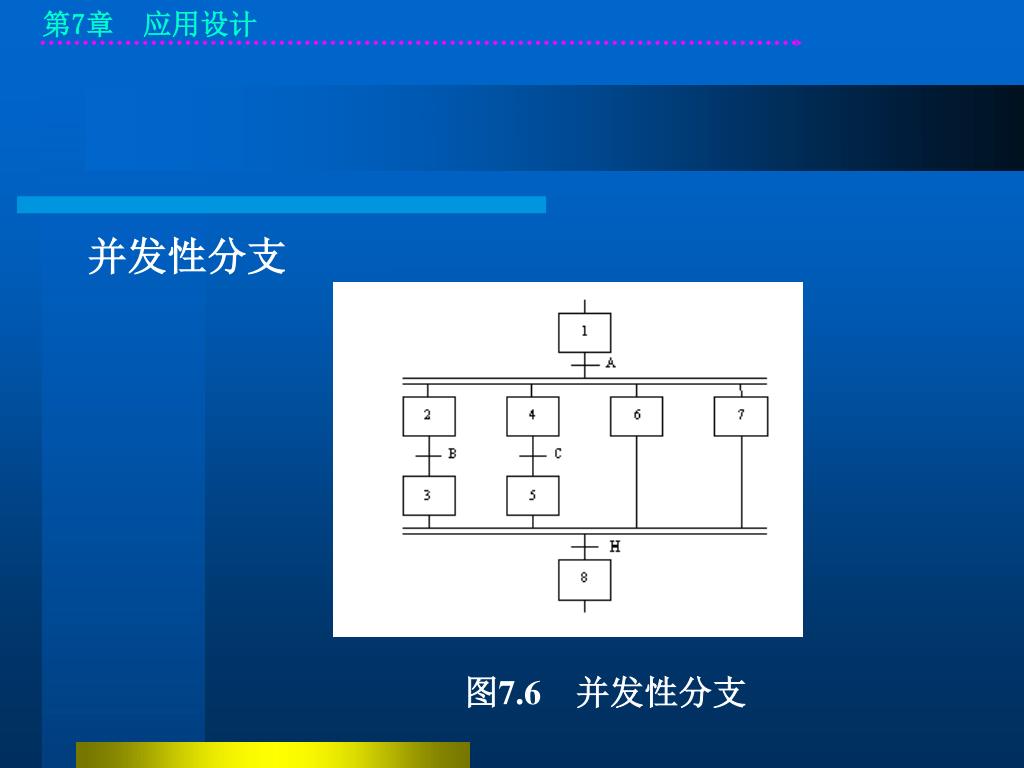

    图7.6 并发性分支

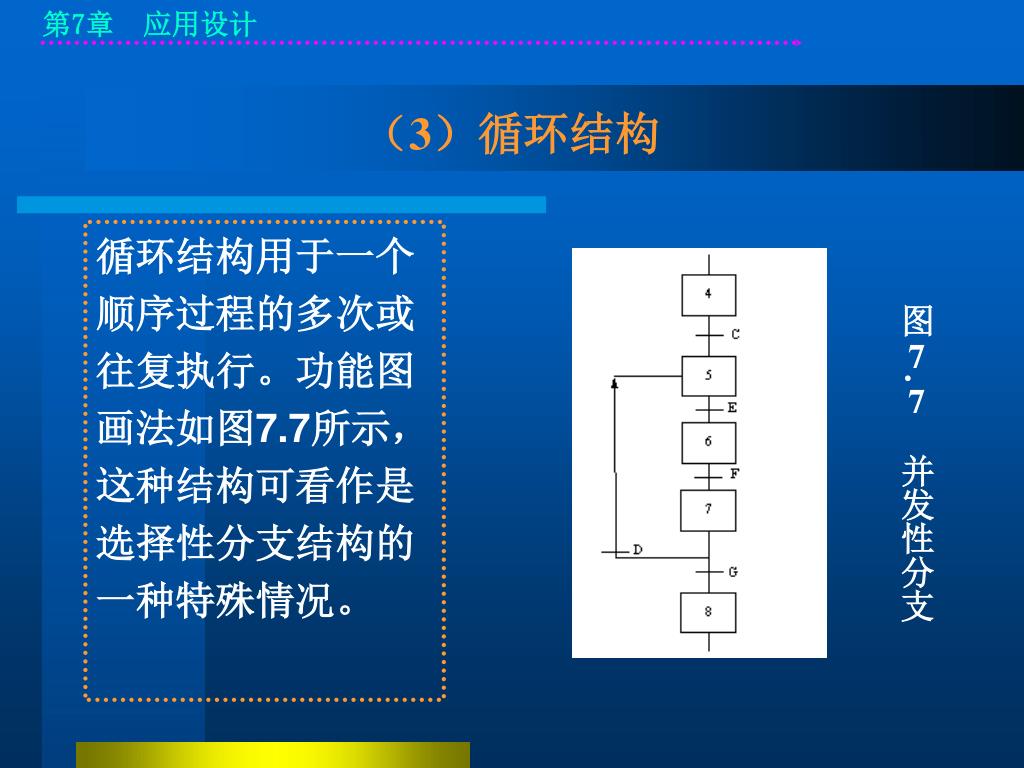

    程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。3)循环结构

    • 循环结构用于一个顺序过程的多次或往复执行。功能图画法如图7.7所示,这种结构可看作是选择性分支结构的一种特殊情况。

    图7.7 并发性分支

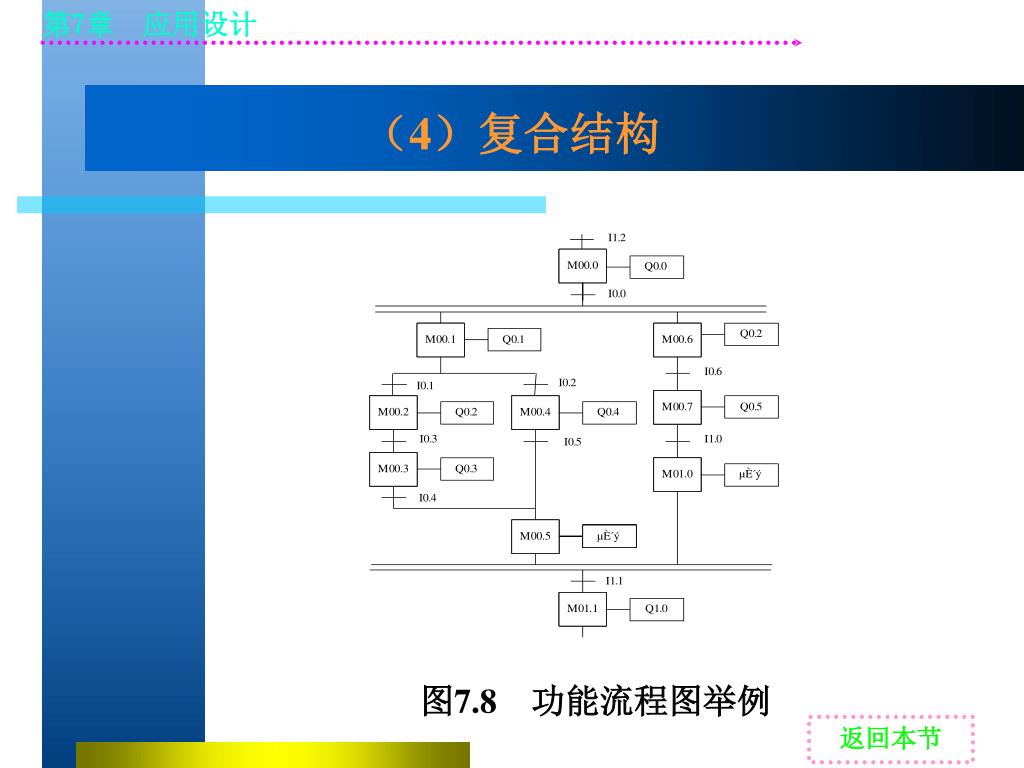

    程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。4)复合结构

    图7.8 功能流程图举例

    返回本节


    7 2 2

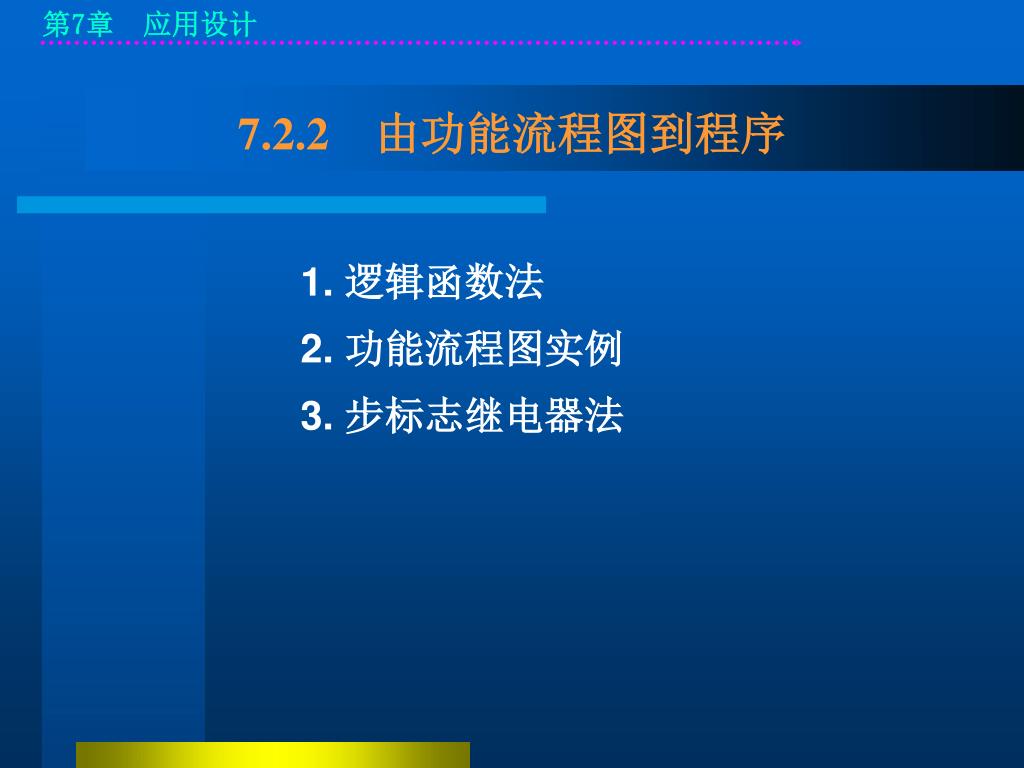

    7.2.2程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。 由功能流程图到程序

    • 1. 逻辑函数法

    • 2. 功能流程图实例

    • 3. 步标志继电器法

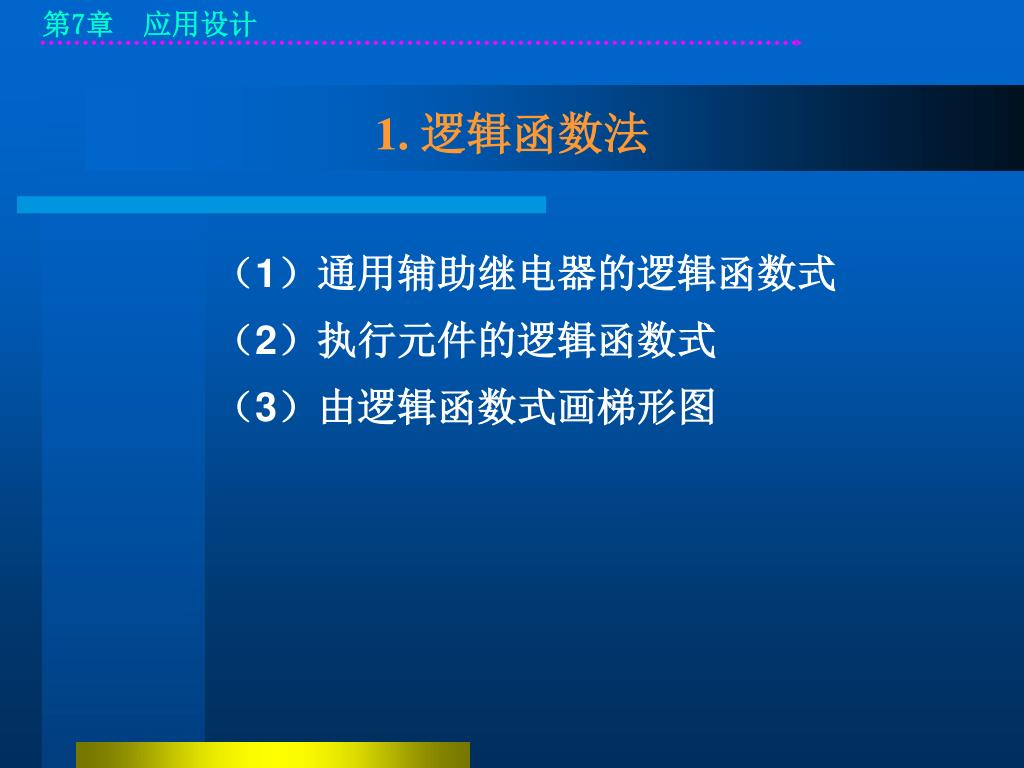

    1. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。逻辑函数法

    • (1)通用辅助继电器的逻辑函数式

    • (2)执行元件的逻辑函数式

    • (3)由逻辑函数式画梯形图


    • 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。1)通用辅助继电器的逻辑函数式

    • 函数规则:

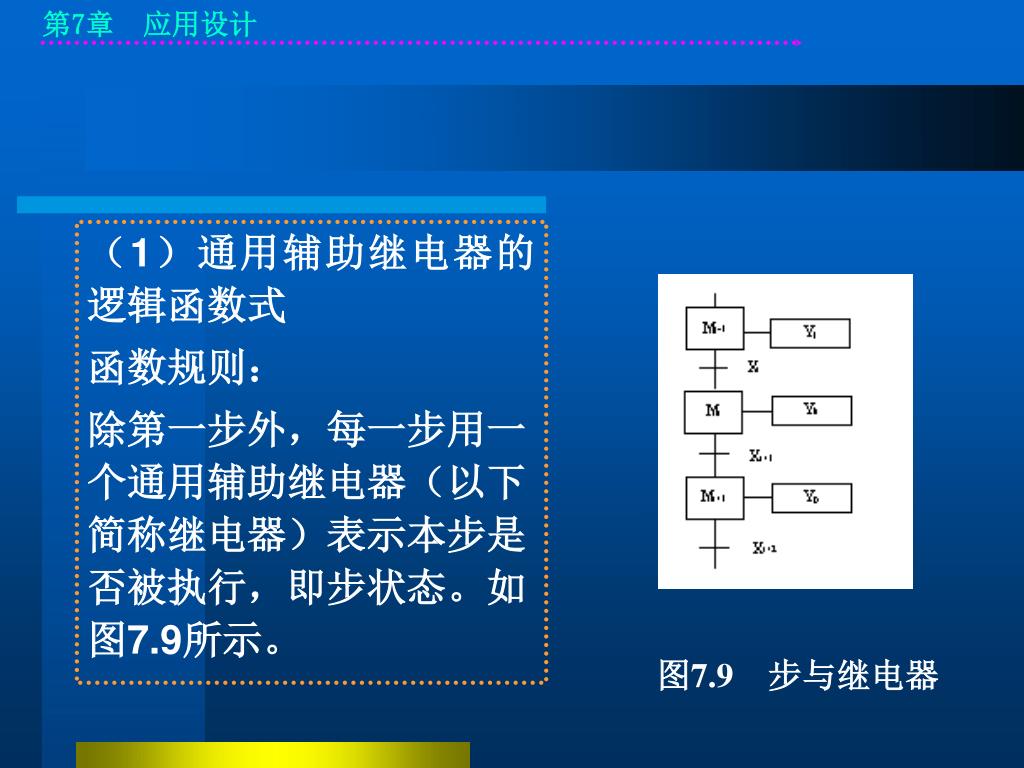

    • 除第一步外,每一步用一个通用辅助继电器(以下简称继电器)表示本步是否被执行,即步状态。如图7.9所示。

    图7.9 步与继电器


    • 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。2)执行元件的逻辑函数式

    • 图7.8中的Yj、Yk、Yp分别表示这3个步所对应的动作或输出,可以是执行元件或其他继电器,也可以是指令盒。一般情况下,一个步对应一个动作,当功能流程图中有多个步对应同一个动作时,其输出可用这几个步对应的继电器“或”来表示。

    • (3)由逻辑函数式画梯形图

    • 可由每个逻辑函数式中的与或逻辑关系,用串联或并联触点对应线圈的形式画出所有梯级的梯形图。

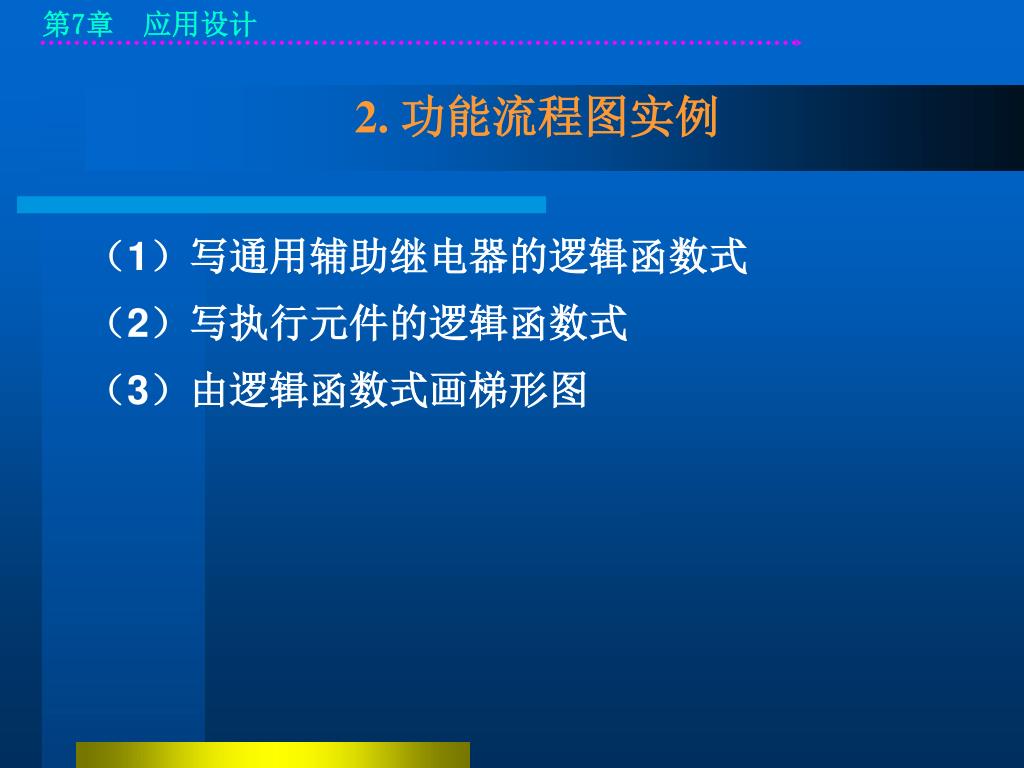

    2. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。功能流程图实例

    • (1)写通用辅助继电器的逻辑函数式

    • (2)写执行元件的逻辑函数式

    • (3)由逻辑函数式画梯形图

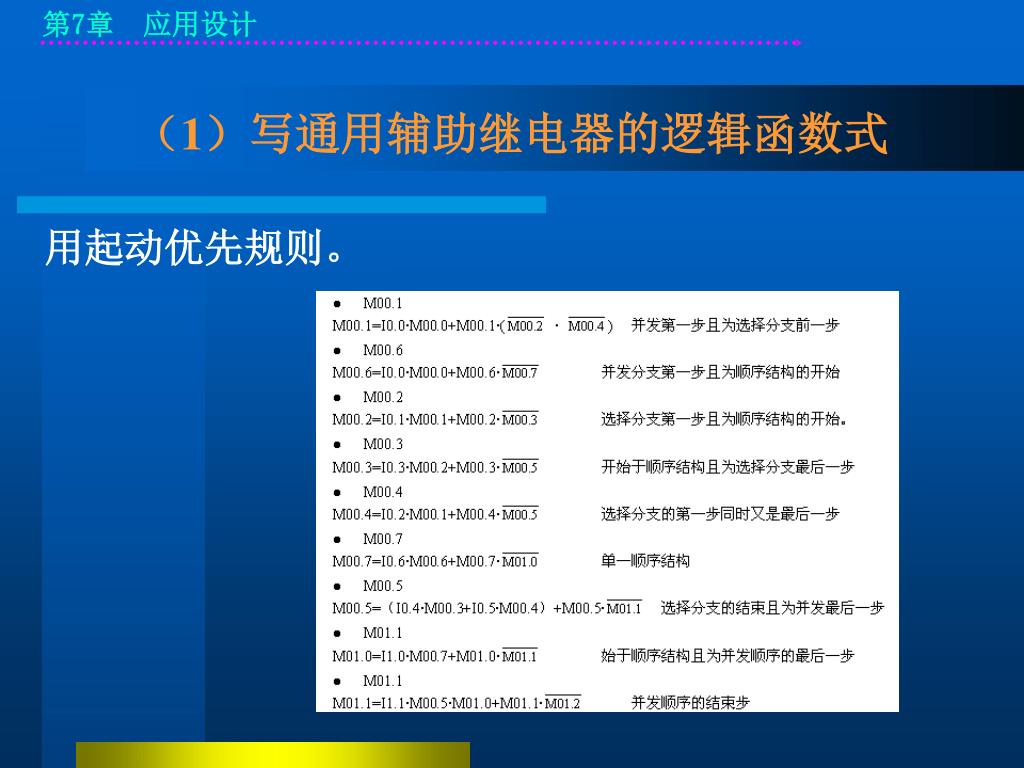

    程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。1)写通用辅助继电器的逻辑函数式

    • 用起动优先规则。

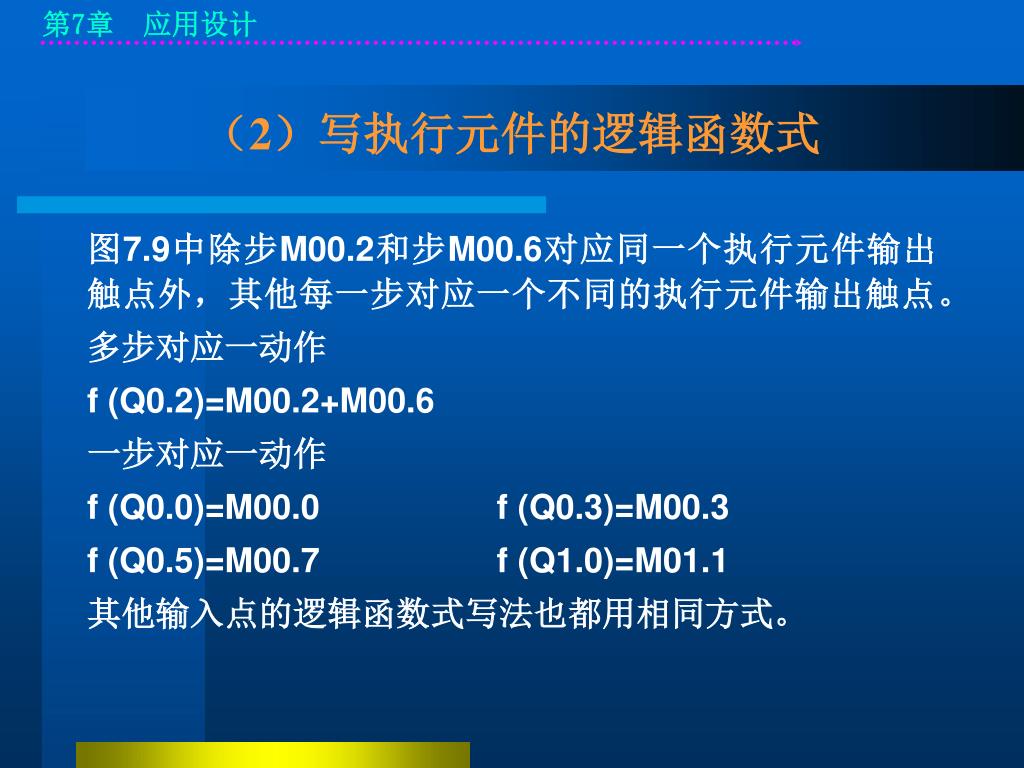

    程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。2)写执行元件的逻辑函数式

    • 图7.9中除步M00.2和步M00.6对应同一个执行元件输出触点外,其他每一步对应一个不同的执行元件输出触点。

    • 多步对应一动作

    • f (Q0.2)=M00.2+M00.6

    • 一步对应一动作

    • f (Q0.0)=M00.0 f (Q0.3)=M00.3

    • f (Q0.5)=M00.7 f (Q1.0)=M01.1

    • 其他输入点的逻辑函数式写法也都用相同方式。

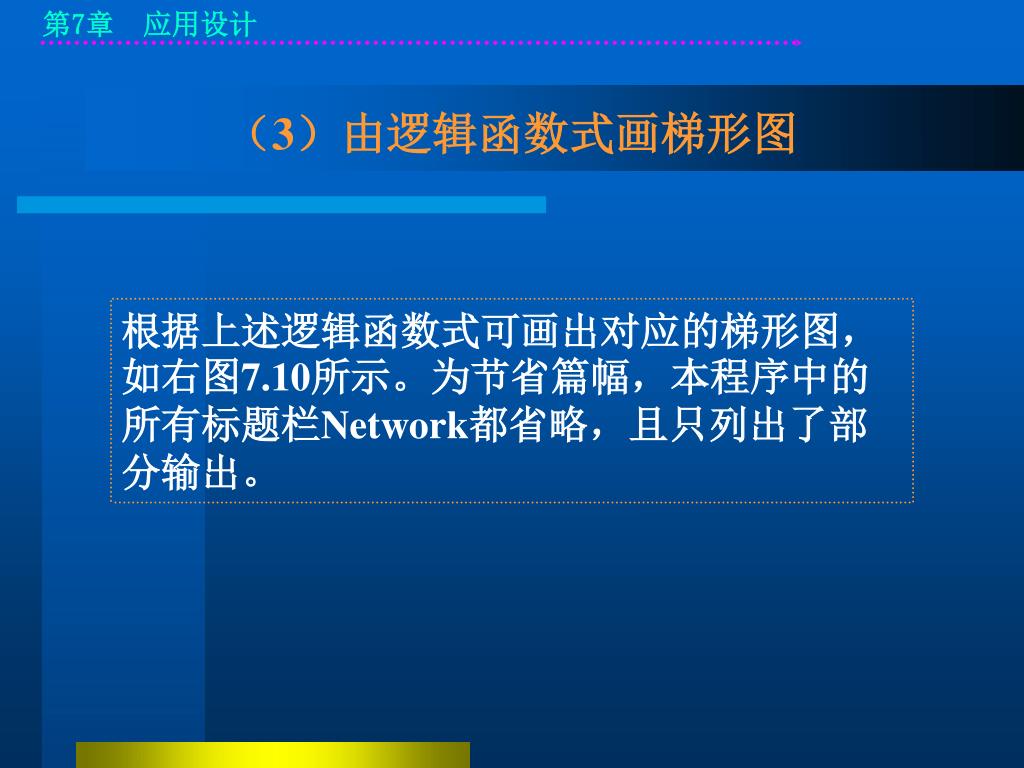

    程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。3)由逻辑函数式画梯形图

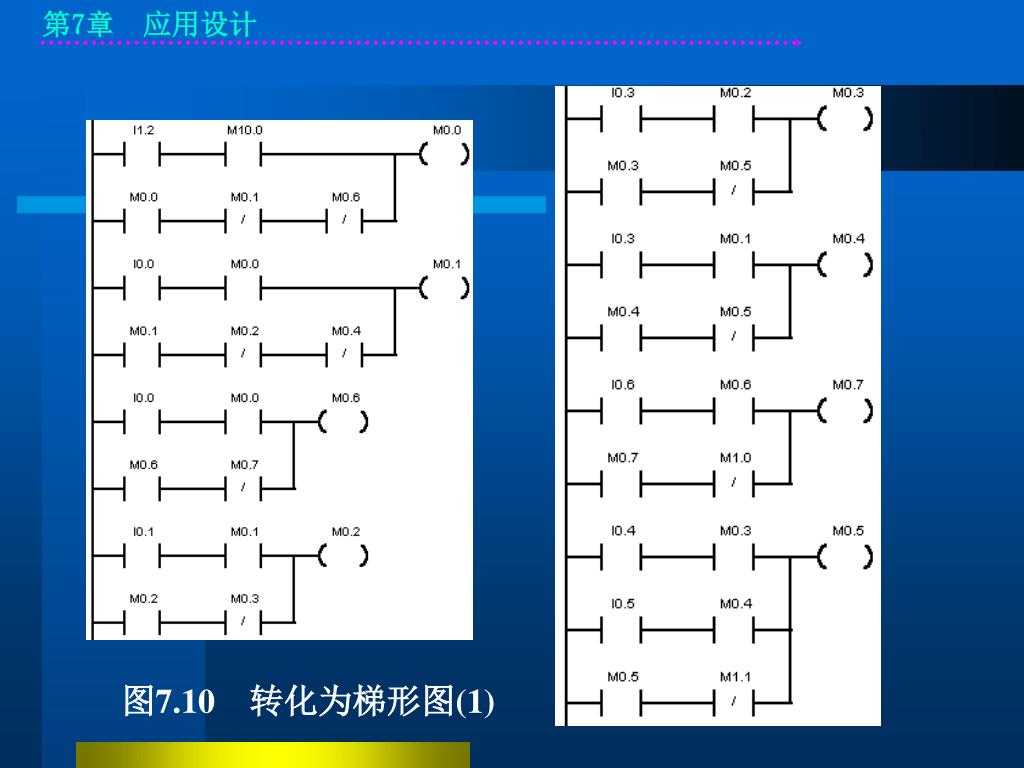

    根据上述逻辑函数式可画出对应的梯形图,如右图7.10所示。为节省篇幅,本程序中的所有标题栏Network都省略,且只列出了部分输出。


    程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。7.10 转化为梯形图(1)

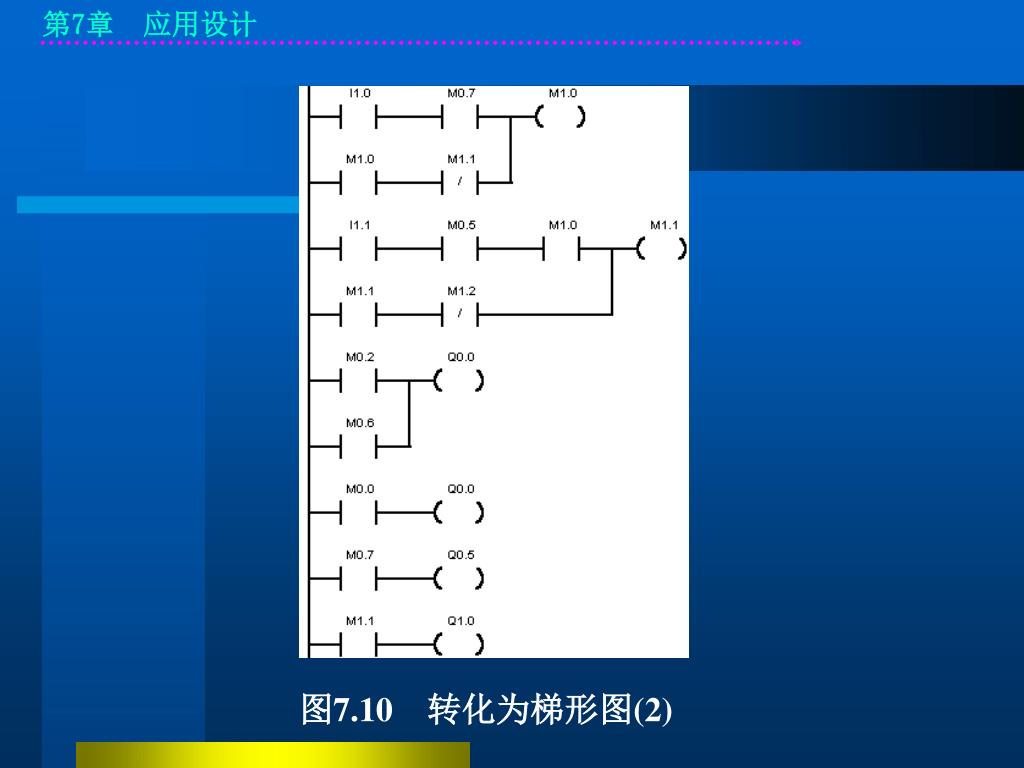

    程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。7.10 转化为梯形图(2)

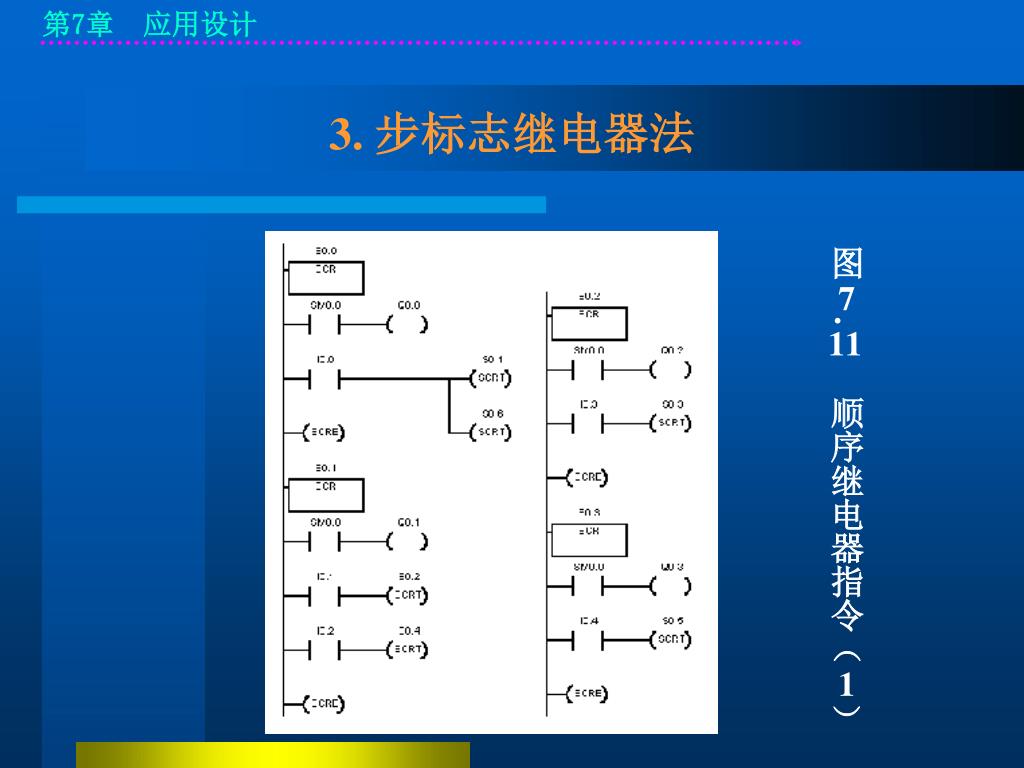

    3. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。步标志继电器法

    图7.11 顺序继电器指令(1)

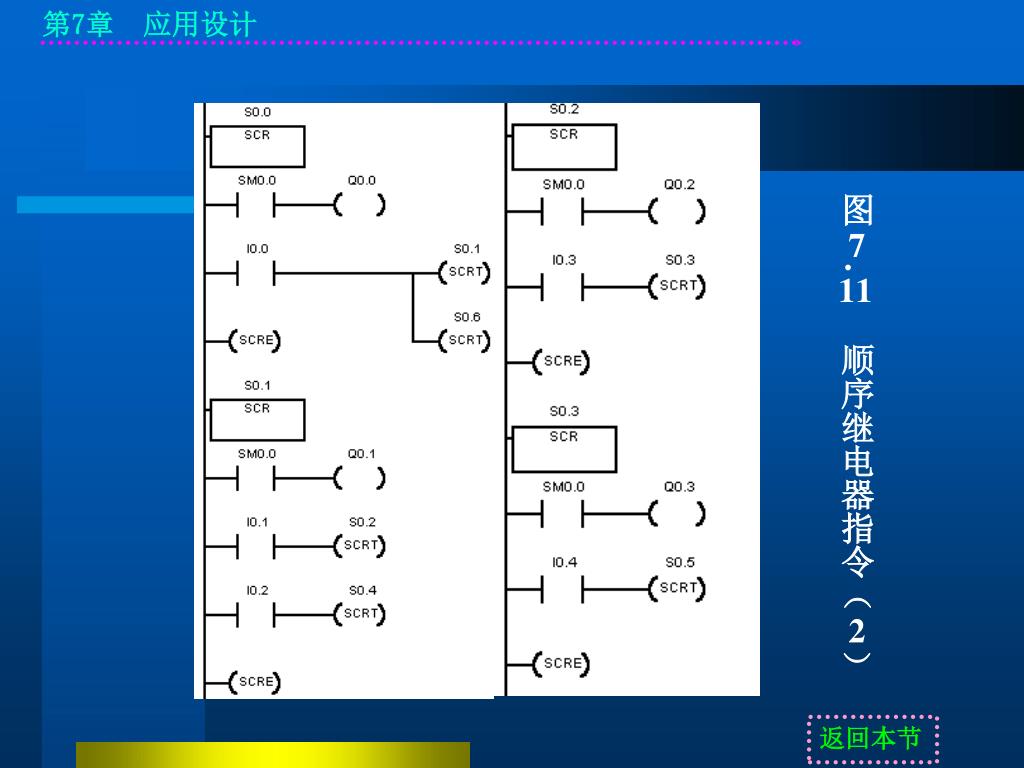

    程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。7.11 顺序继电器指令(2)

    返回本节

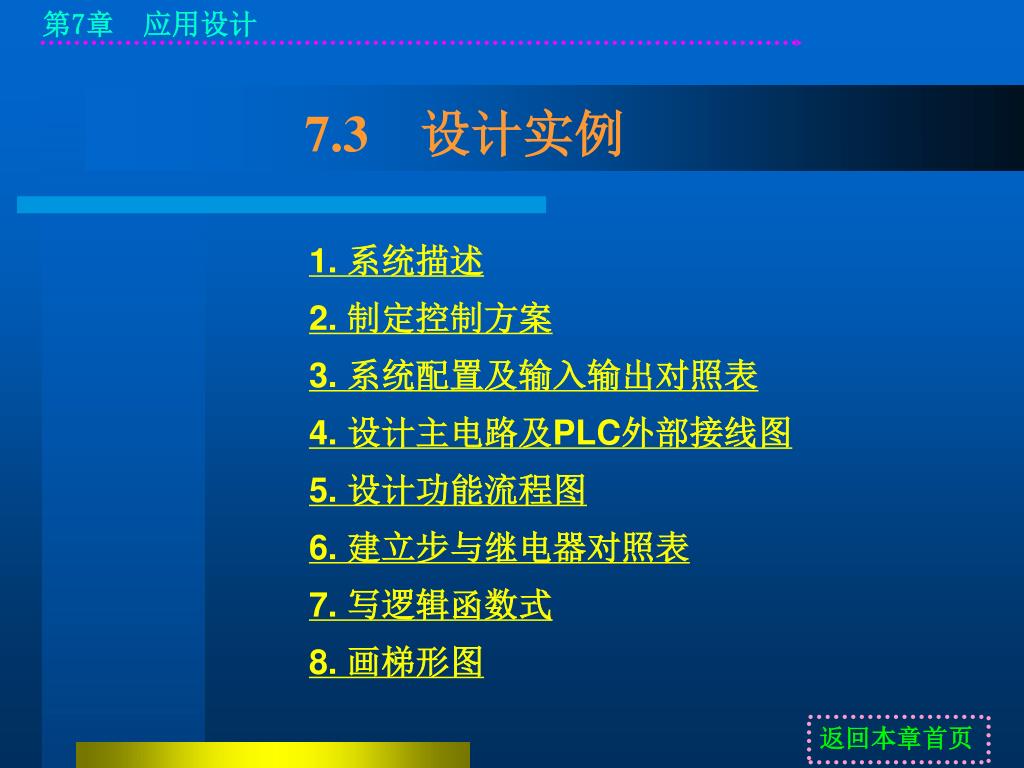

    7.3程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。 设计实例

    • 1. 系统描述

    • 2. 制定控制方案

    • 3. 系统配置及输入输出对照表

    • 4. 设计主电路及PLC外部接线图

    • 5. 设计功能流程图

    • 6. 建立步与继电器对照表

    • 7. 写逻辑函数式

    • 8. 画梯形图

    返回本章首页

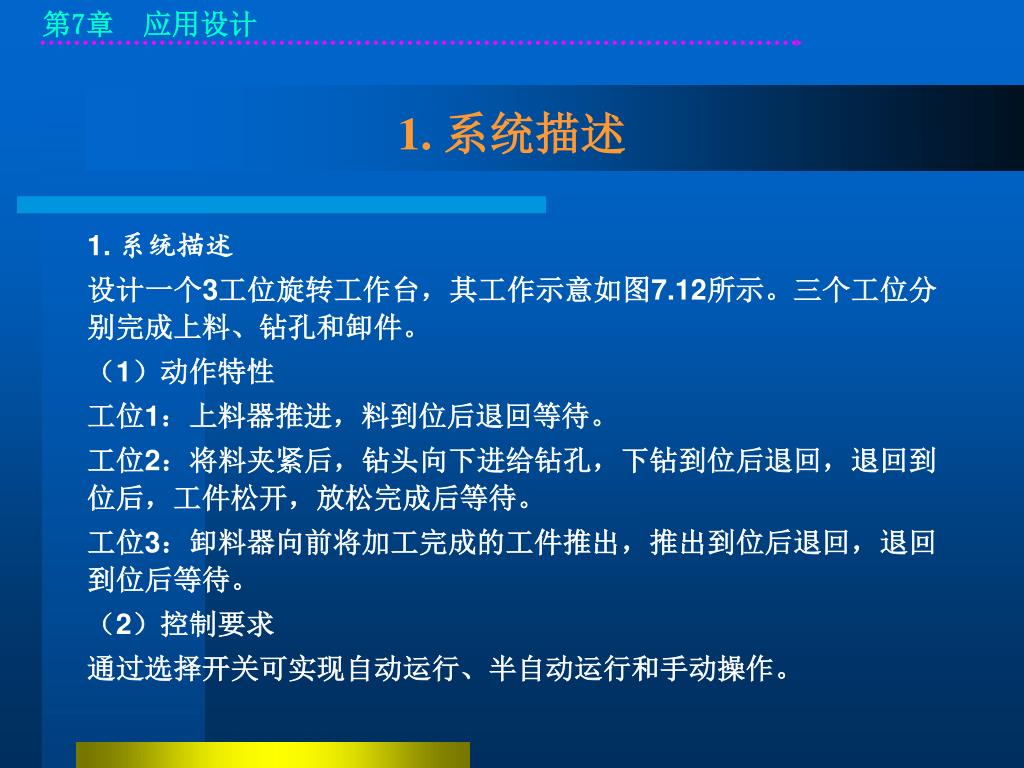

    1. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。系统描述

    • 1. 系统描述

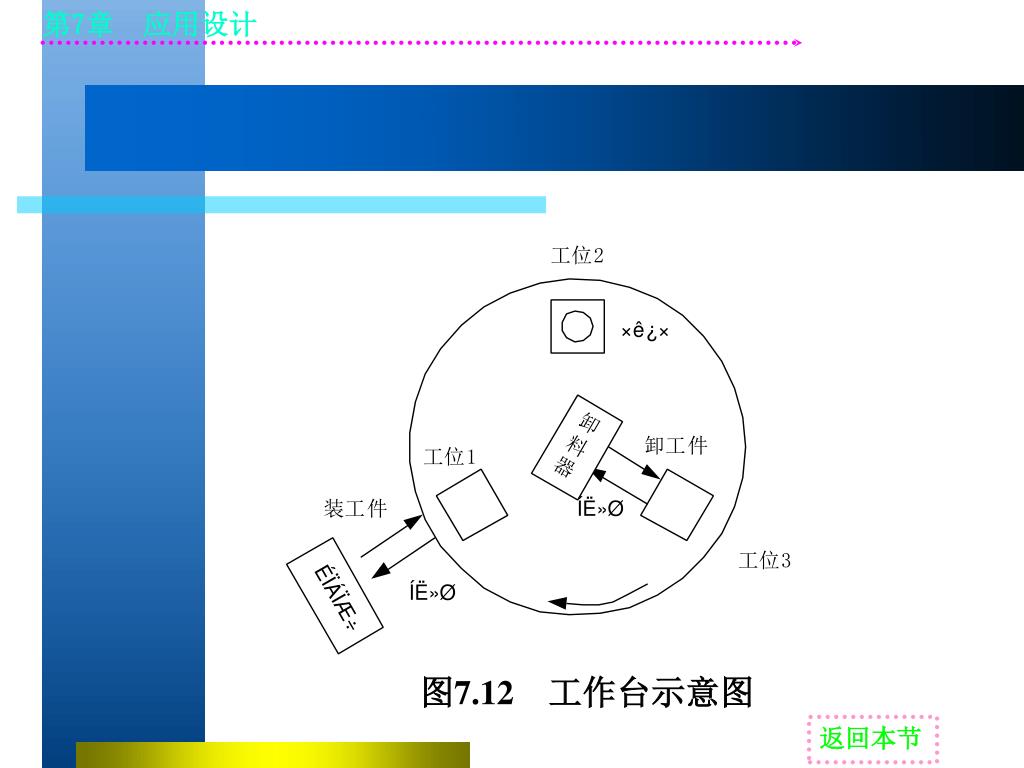

    • 设计一个3工位旋转工作台,其工作示意如图7.12所示。三个工位分别完成上料、钻孔和卸件。

    • (1)动作特性

    • 工位1:上料器推进,料到位后退回等待。

    • 工位2:将料夹紧后,钻头向下进给钻孔,下钻到位后退回,退回到位后,工件松开,放松完成后等待。

    • 工位3:卸料器向前将加工完成的工件推出,推出到位后退回,退回到位后等待。

    • (2)控制要求

    • 通过选择开关可实现自动运行、半自动运行和手动操作。


    程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。7.12 工作台示意图

    返回本节

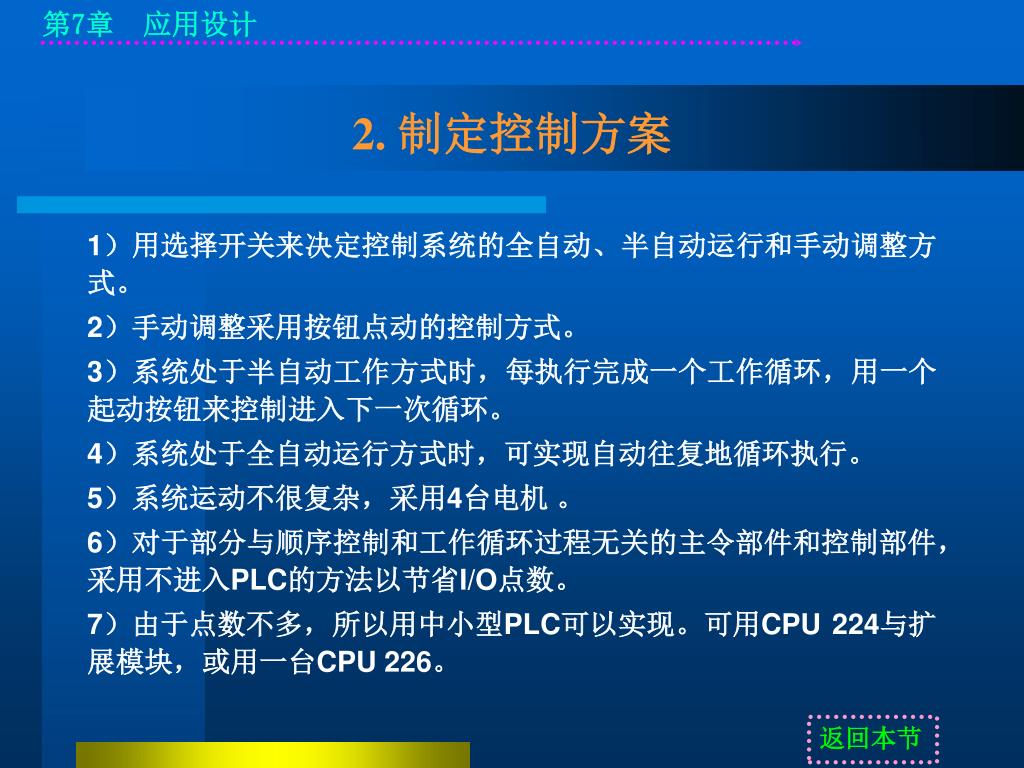

    2. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。制定控制方案

    • 1)用选择开关来决定控制系统的全自动、半自动运行和手动调整方式。

    • 2)手动调整采用按钮点动的控制方式。

    • 3)系统处于半自动工作方式时,每执行完成一个工作循环,用一个起动按钮来控制进入下一次循环。

    • 4)系统处于全自动运行方式时,可实现自动往复地循环执行。

    • 5)系统运动不很复杂,采用4台电机 。

    • 6)对于部分与顺序控制和工作循环过程无关的主令部件和控制部件,采用不进入PLC的方法以节省I/O点数。

    • 7)由于点数不多,所以用中小型PLC可以实现。可用CPU 224与扩展模块,或用一台CPU 226。

    返回本节


    3. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。系统配置及输入输出对照表

    • 表7.1 输入信号对照表

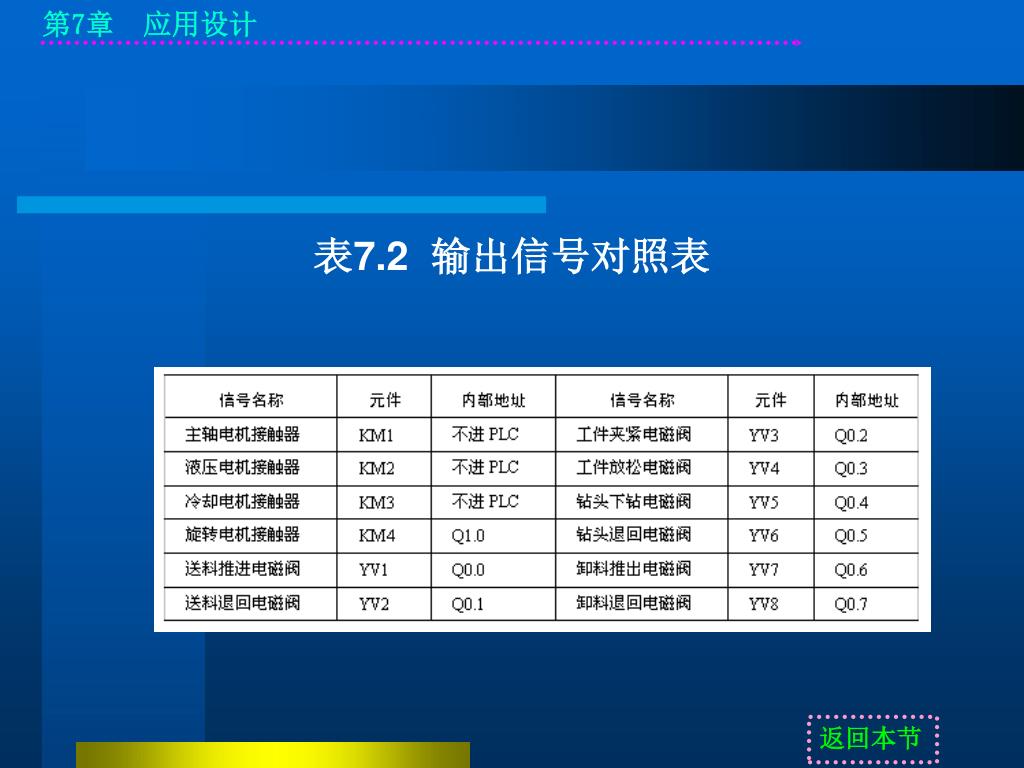

    • 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。7.2 输出信号对照表

    返回本节


    4 plc

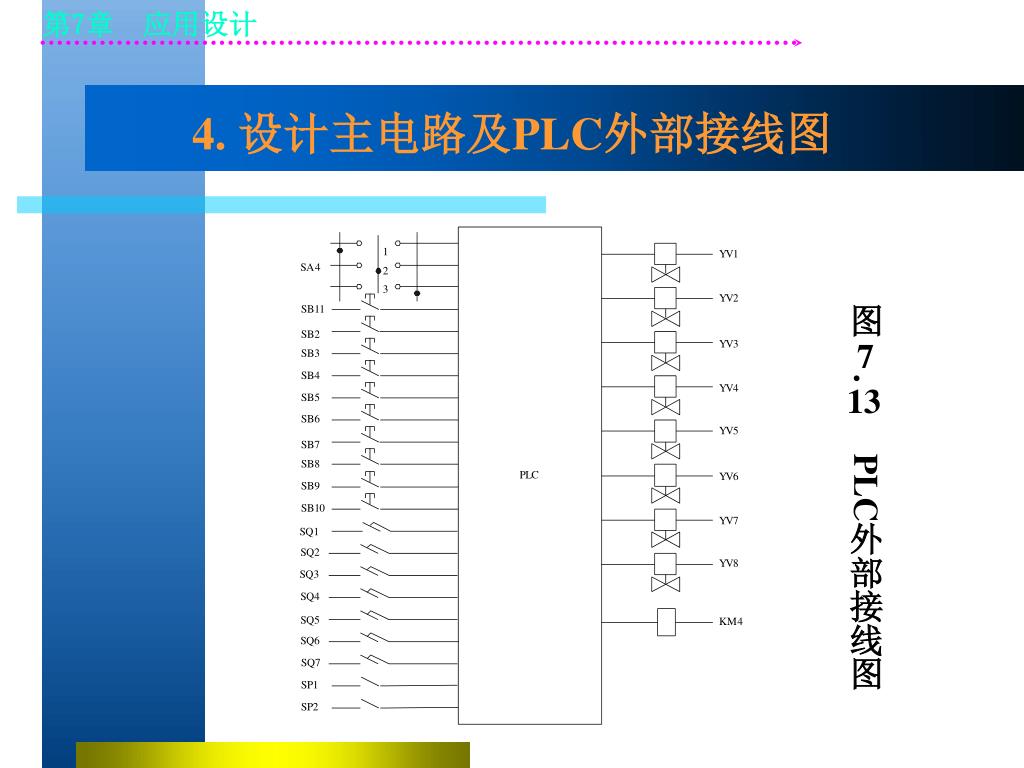

    4. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。设计主电路及PLC外部接线图

    图7.13PLC外部接线图

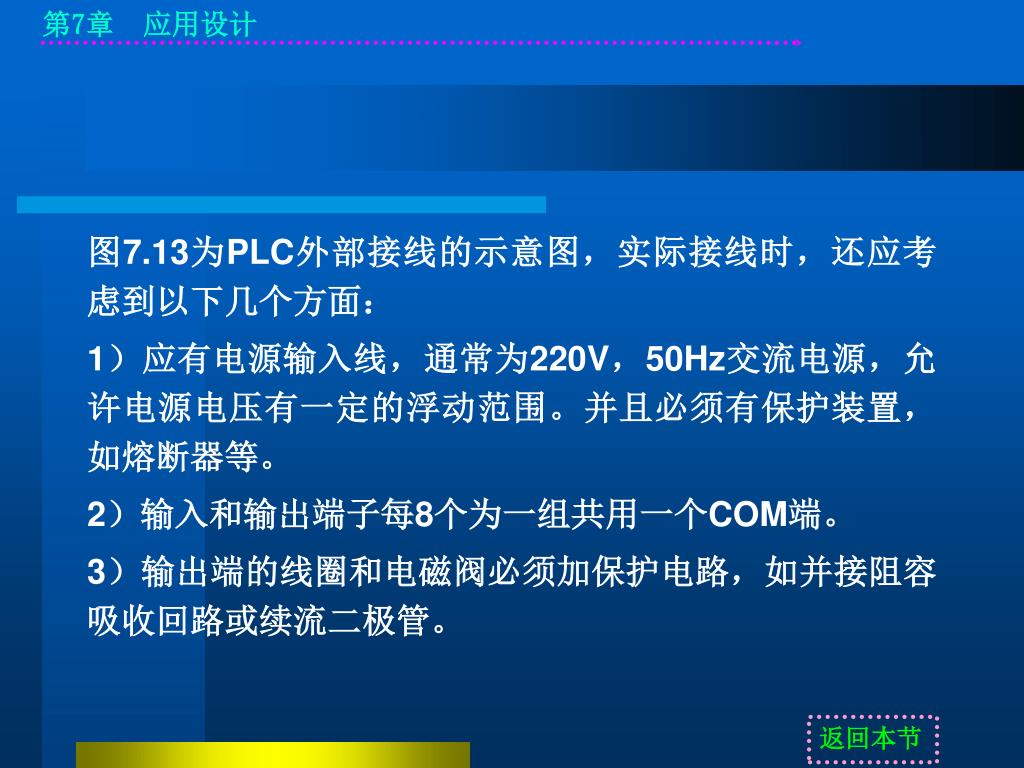

    • 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。7.13为PLC外部接线的示意图,实际接线时,还应考虑到以下几个方面:

    • 1)应有电源输入线,通常为220V,50Hz交流电源,允许电源电压有一定的浮动范围。并且必须有保护装置,如熔断器等。

    • 2)输入和输出端子每8个为一组共用一个COM端。

    • 3)输出端的线圈和电磁阀必须加保护电路,如并接阻容吸收回路或续流二极管。

    返回本节


    5. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。设计功能流程图

    图7.14 功能流程图


    程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。7.15 手动部分

    返回本节


    6. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。建立步与继电器对照表

    表7.3 通用继电器对照表

    返回本节


    7. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。写逻辑函数式

    • 由本功能流程图写逻辑函数式时,采用关断优先规则。

    • (1)继电器函数式

    • 初始步1

    • 手动调整步15

    • 手动操作步

    • 自动和半自动调整步2

    • 工位1:

    • 工位2:

    • 工位3

    • (2)执行元件函数式

    返回本节

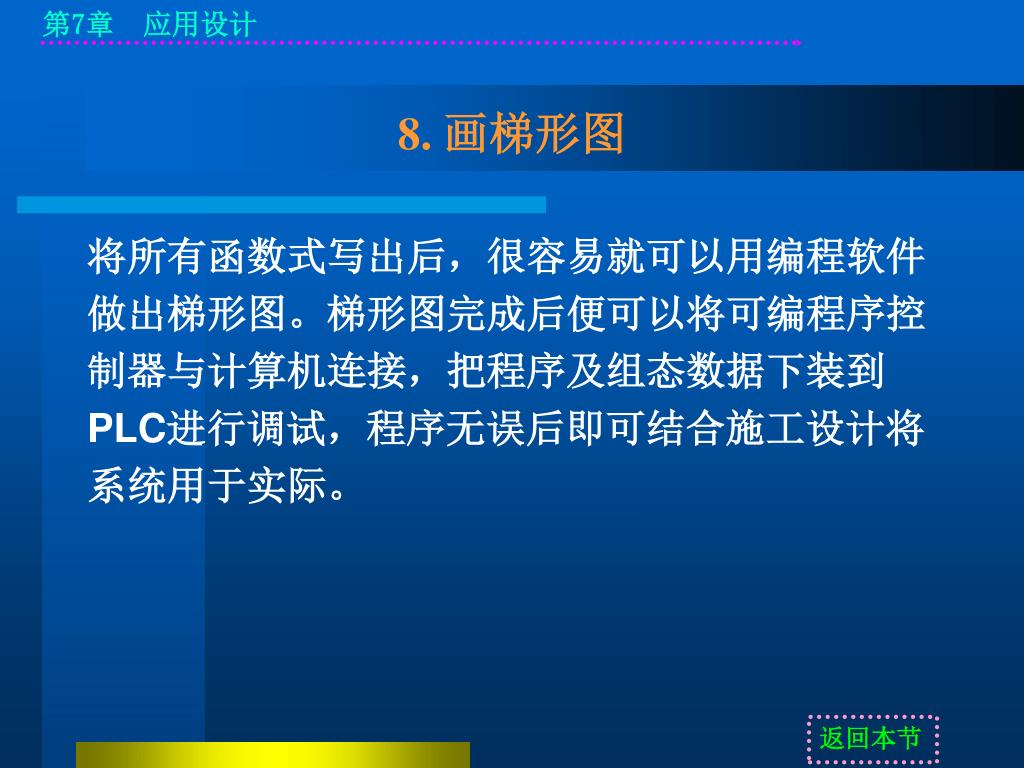

    8. 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。画梯形图

    • 将所有函数式写出后,很容易就可以用编程软件做出梯形图。梯形图完成后便可以将可编程序控制器与计算机连接,把程序及组态数据下装到PLC进行调试,程序无误后即可结合施工设计将系统用于实际。

    返回本节


    Thank you very much
    THANK YOU VERY MUCH 程序设计的内容包括:编写程序、编译程序、模拟运行及调试程序等。!

    • 本章到此结束,

      谢谢您的光临!

    结束放映

    返回本章首页
