  1. PCzákladní jednotka

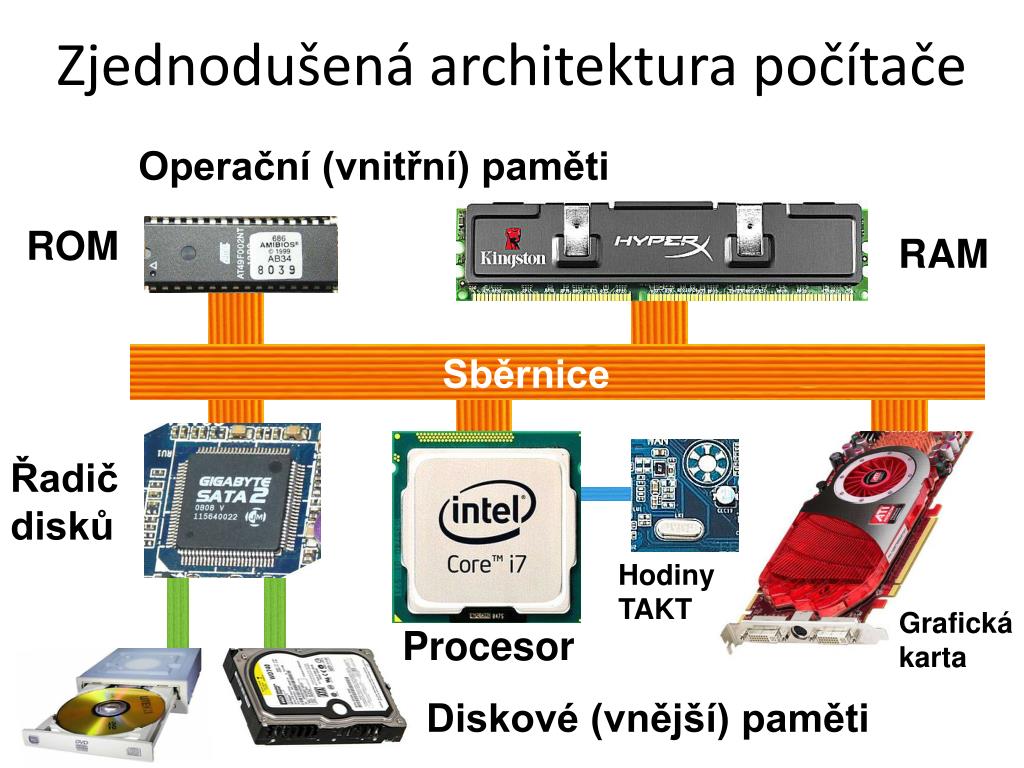

  2. Zjednodušená architektura počítače Operační (vnitřní) paměti ROM RAM Sběrnice Řadič disků Hodiny TAKT Grafická karta Procesor Diskové (vnější) paměti

  3. Procesor Řídící a výpočetní centrum počítače CPU. Miliony tranzistorů Obsahuje aritmeticko-logickou výpočetní jednotku ALU, procesorovou paměť - registry, a vyrovnávací paměť CACHE.

  4. Paměti PC

  5. Vnitřní paměťOperační paměťROM Paměť pouze pro čtení - program BIOS. Umožní zapnutí počítače, jeho konfiguraci. Informace jsou v ní uloženy trvale! Zapisovat lze jen ve speciálním režimu (FLASH-ROM)

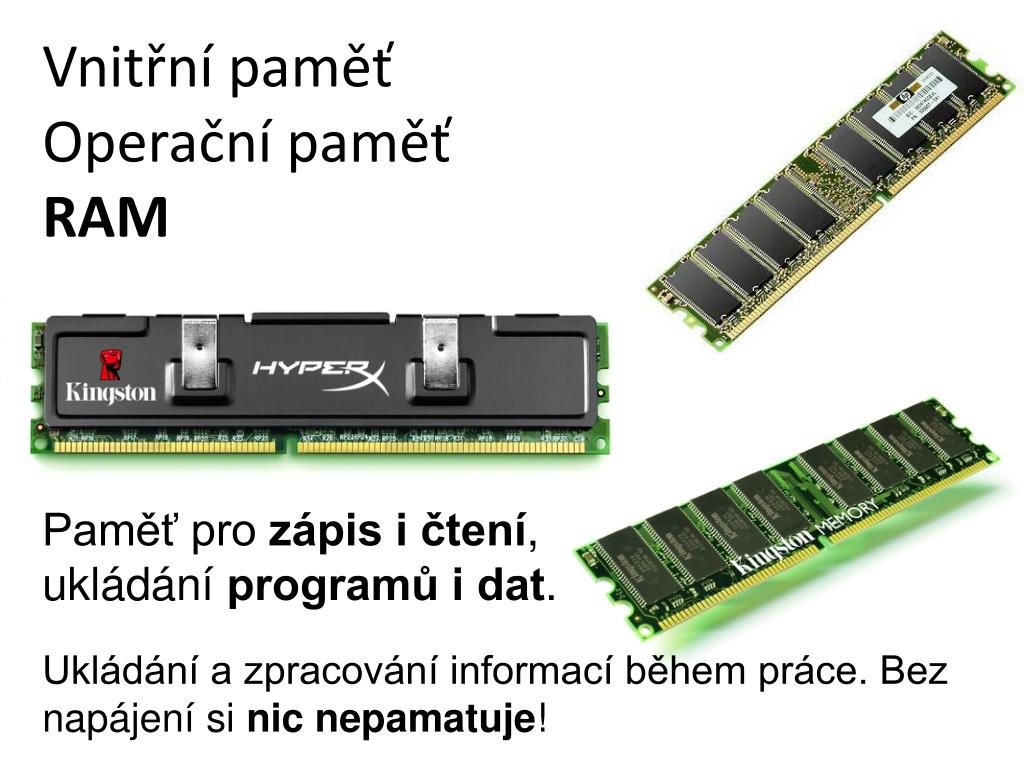

  6. Vnitřní paměťOperační paměťRAM Paměť pro zápis i čtení, ukládání programů i dat. Ukládání a zpracování informací během práce. Bez napájení si nic nepamatuje!

  7. Speciální paměť CMOS Paměť typu RAM, zálohovaná baterií na ZD. Ukládání informací o konfiguraci PC. Nastavuje se programem SETUP uloženým v ROM

  8. Program SETUP

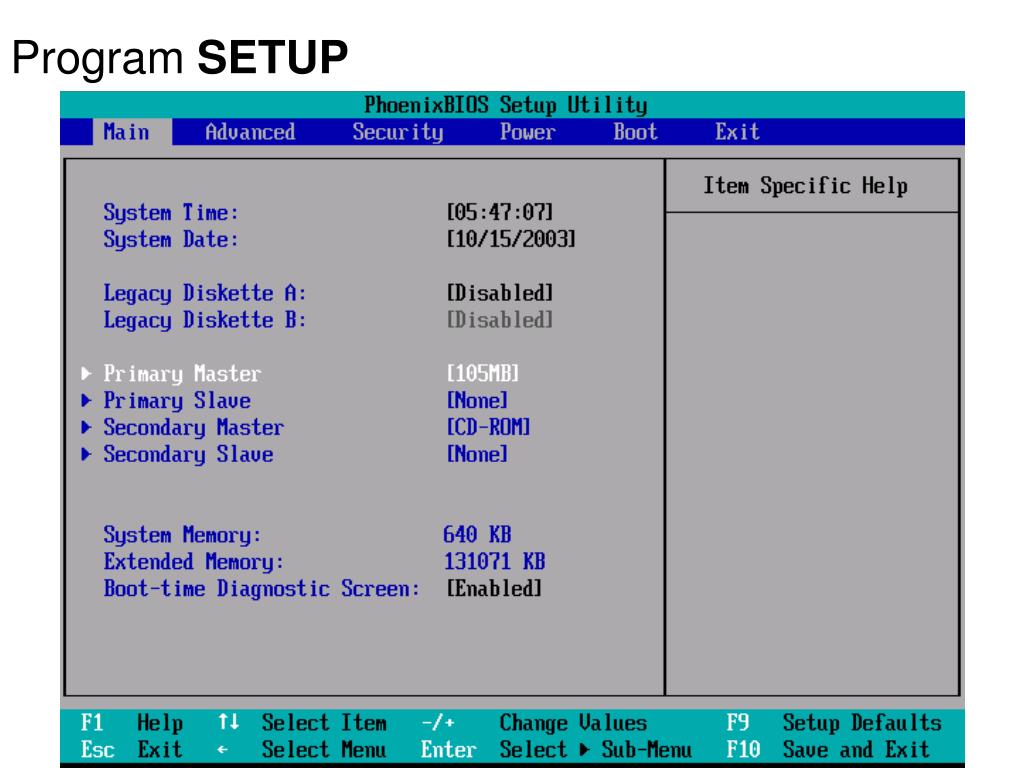

  9. Program SETUP

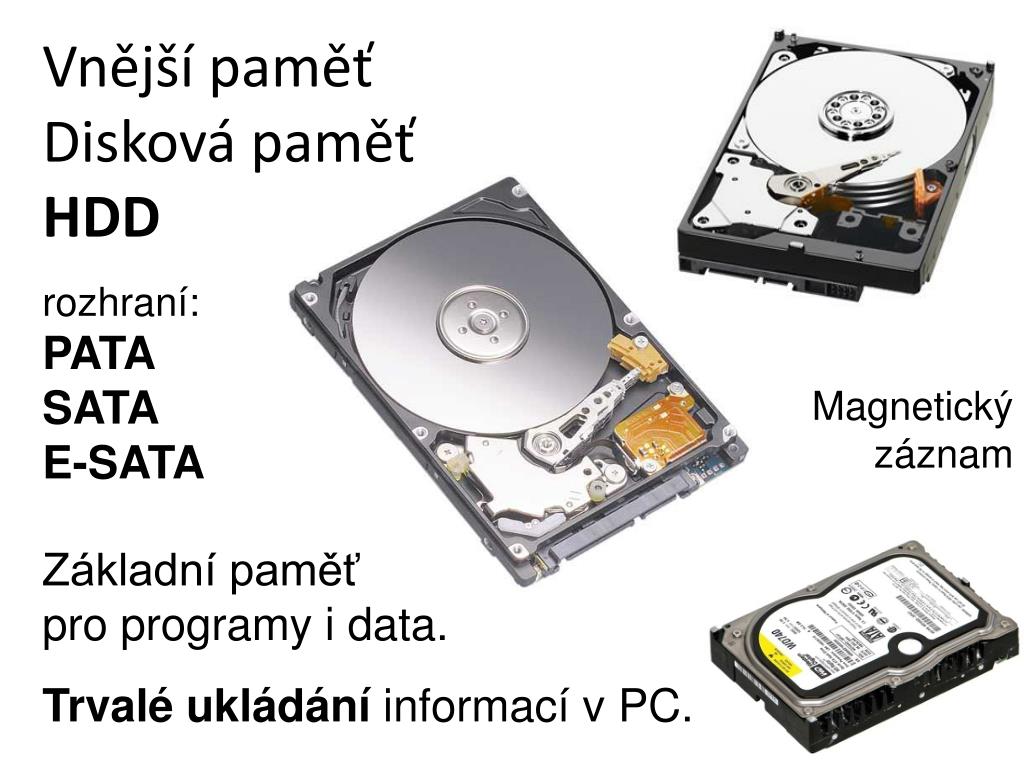

  10. Vnější paměťDisková paměťHDD rozhraní: PATA SATA E-SATA Magnetický záznam Základní paměť pro programy i data. Trvalé ukládání informací v PC.

  11. Vnější paměť"Disková paměť"SSD Elektronický záznam Nahrazuje HDD, je rychlejší, odolnější, má menší spotřebu Základní paměť pro programy i data. Trvalé ukládání informací v PC.

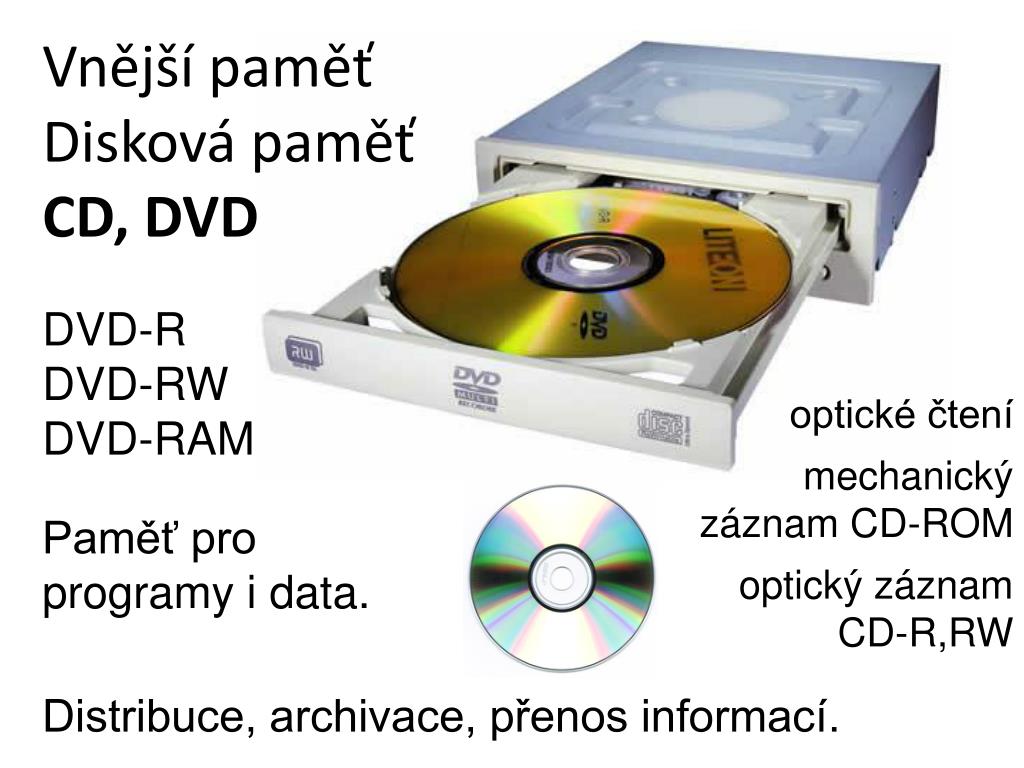

  12. Vnější paměťDisková paměťCD, DVD DVD-R DVD-RW DVD-RAM optické čtení mechanický záznam CD-ROM optický záznam CD-R,RW Paměť pro programy i data. Distribuce, archivace, přenos informací.

  13. Vnější paměť"Disková paměť"USB Flash Elektronický záznam Paměť pro programy i data. Distribuce, přenos informací.

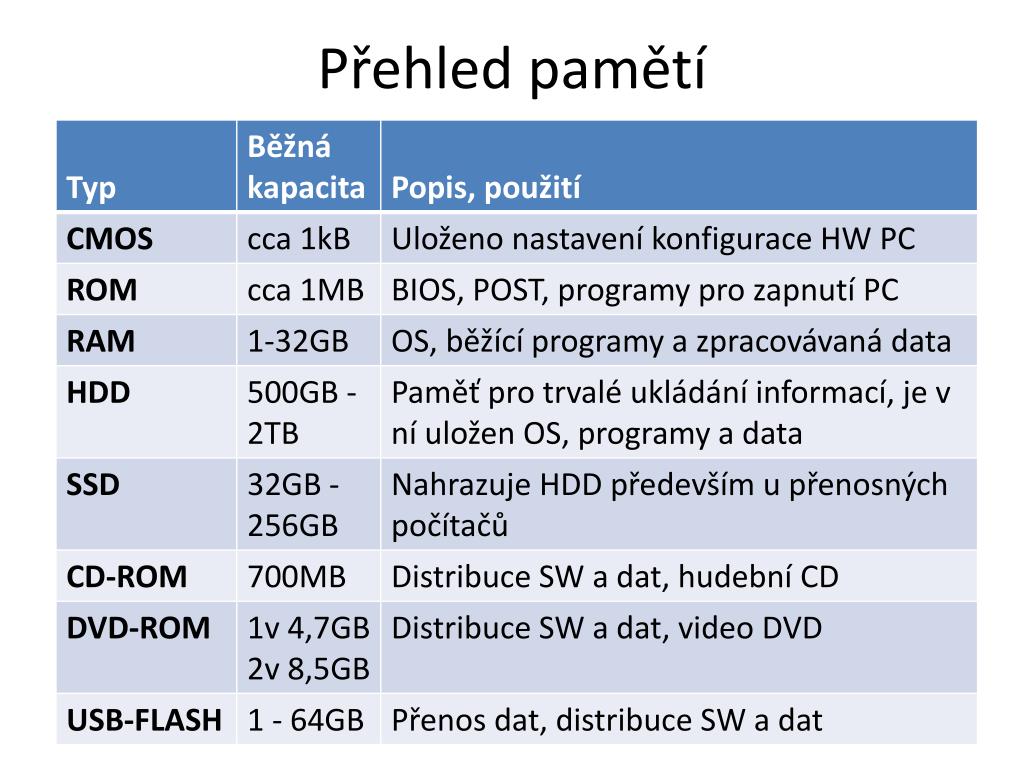

  14. Přehled pamětí

  15. Přehled verzí CD/DVD disků

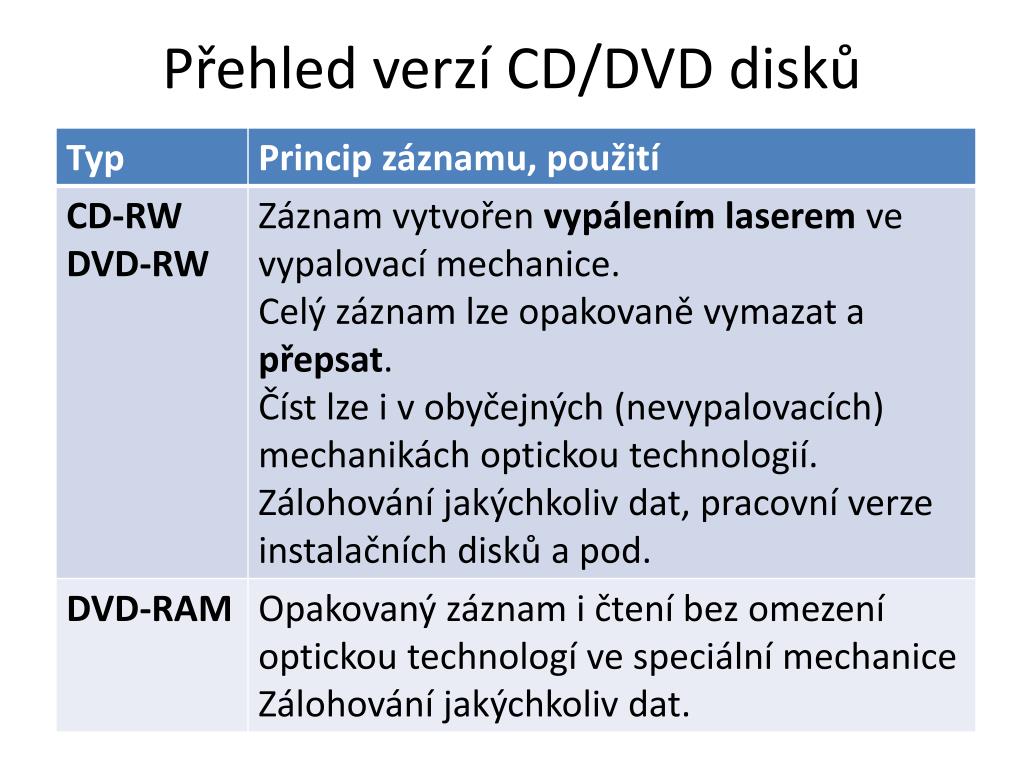

  16. Přehled verzí CD/DVD disků

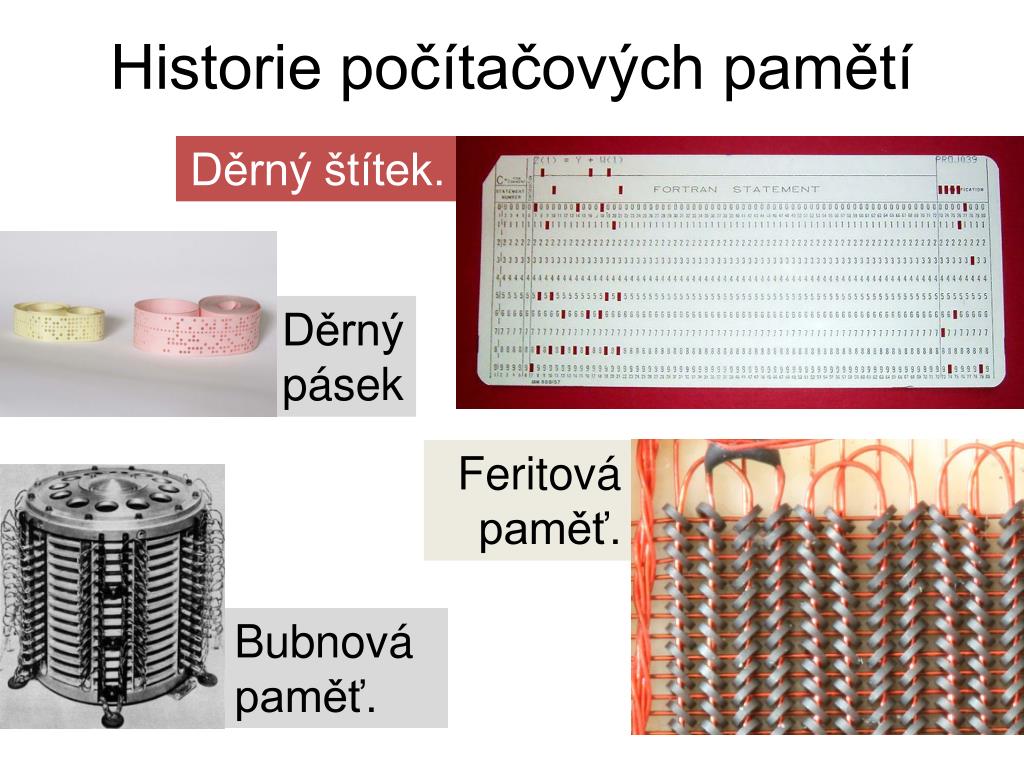

  17. Historie počítačových pamětí Děrný štítek. Děrný pásek Feritová paměť. Bubnová paměť.

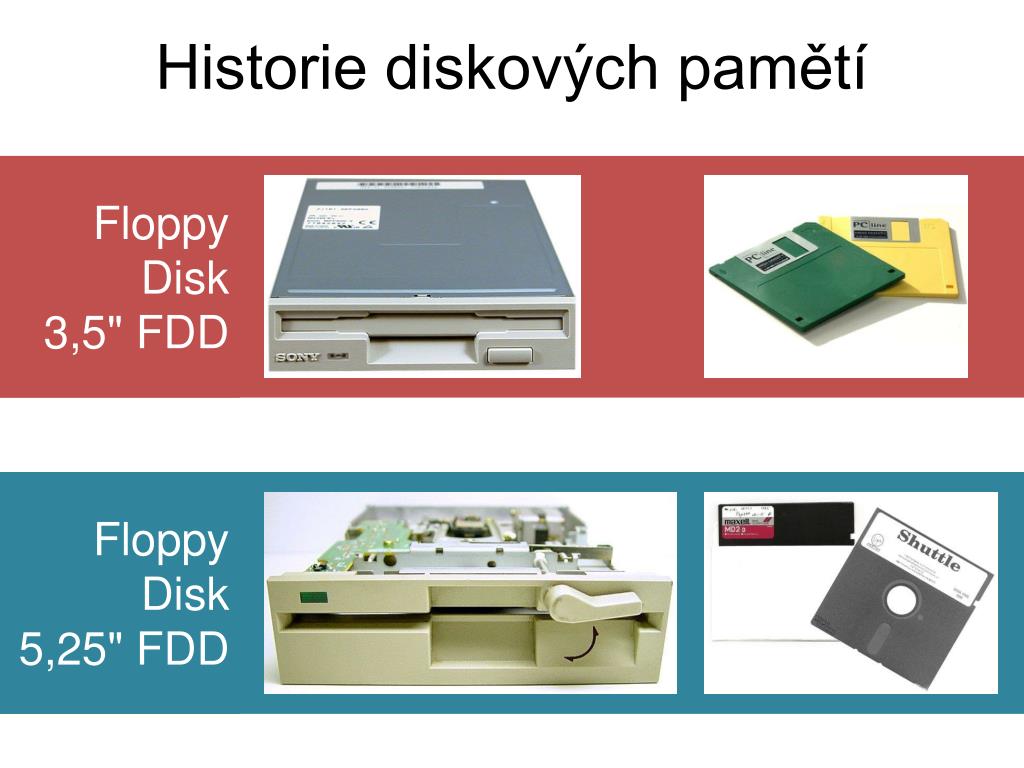

  18. Historie diskových pamětí Floppy Disk 3,5" FDD Floppy Disk 5,25" FDD

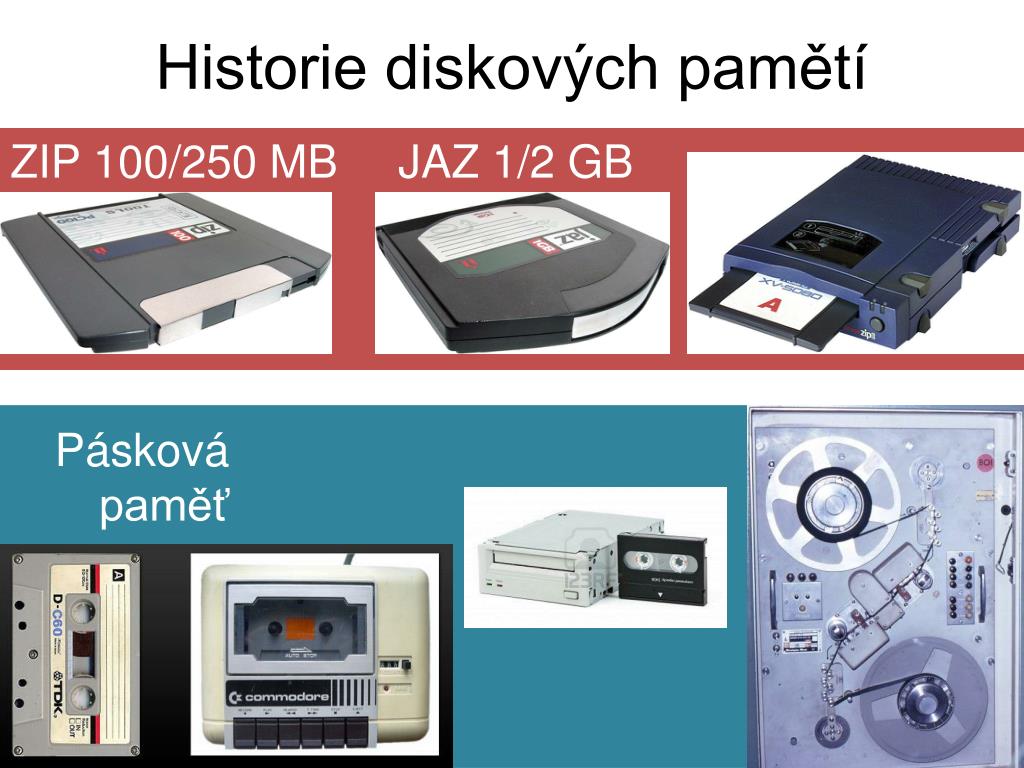

  19. Historie diskových pamětí ZIP 100/250 MB JAZ 1/2 GB Pásková paměť

  20. Rozšiřování PCZákladní deskaGrafická kartaZvuková kartaSíťová karta

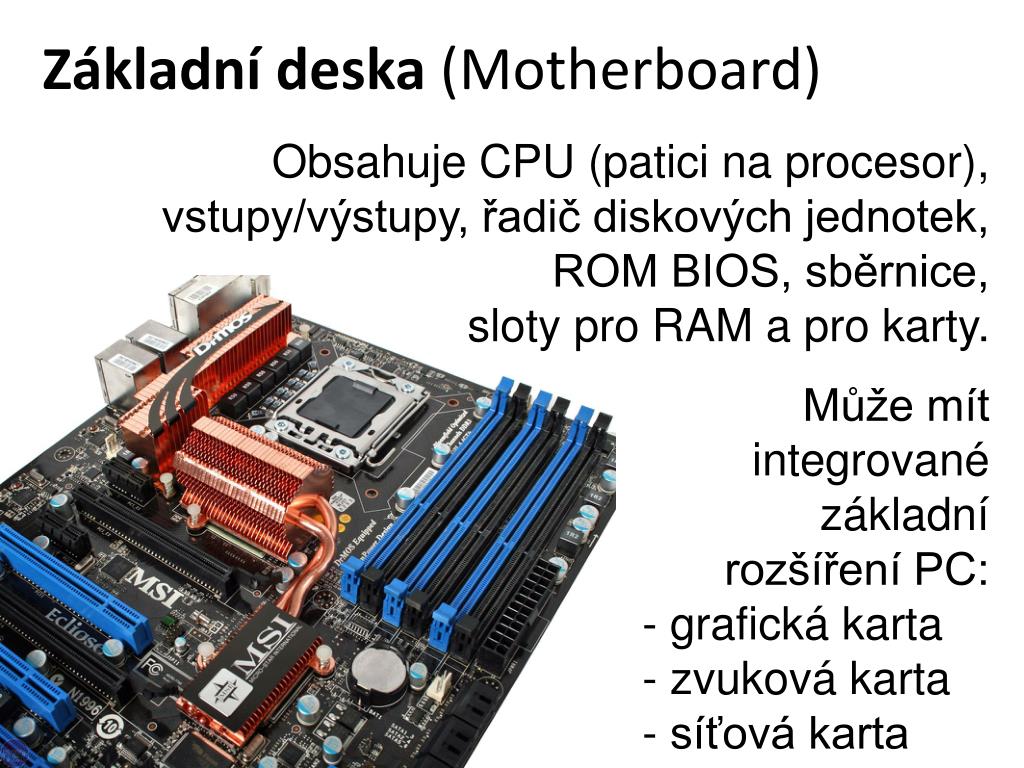

  21. Základní deska (Motherboard) Obsahuje CPU (patici na procesor), vstupy/výstupy, řadič diskových jednotek,ROM BIOS, sběrnice, sloty pro RAM a pro karty. Může mít integrované základní rozšíření PC: - grafická karta - zvuková karta - síťová karta

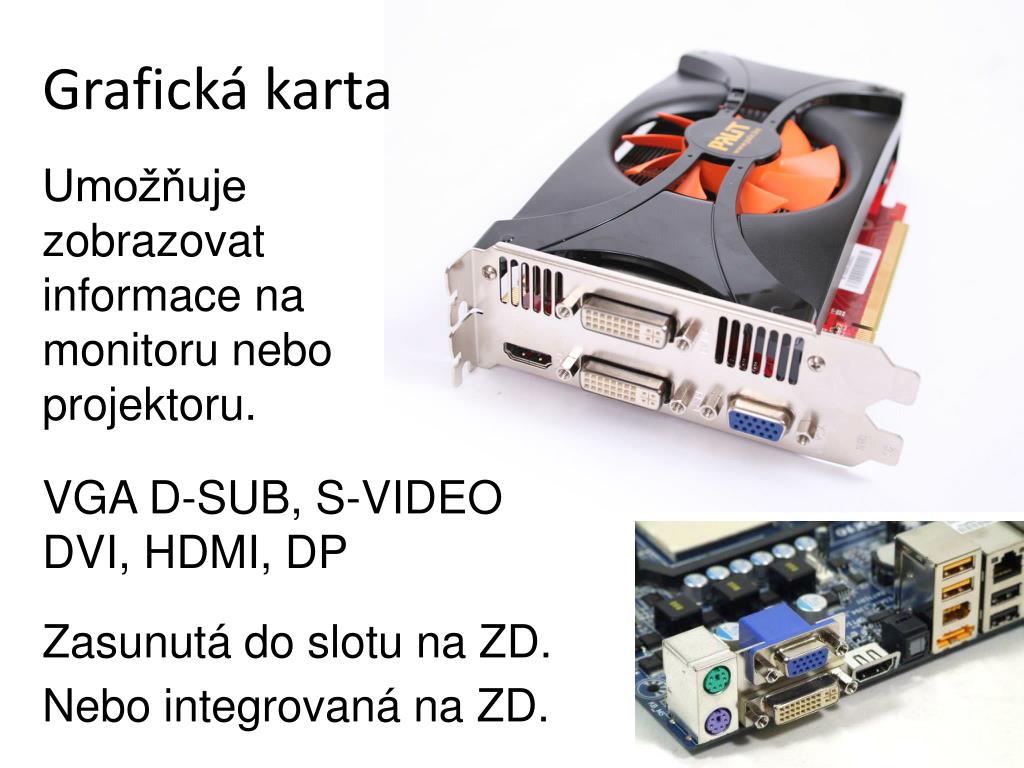

  22. Grafická karta Umožňuje zobrazovat informace na monitoru nebo projektoru. VGA D-SUB, S-VIDEO DVI, HDMI, DP Zasunutá do slotu na ZD. Nebo integrovaná na ZD.

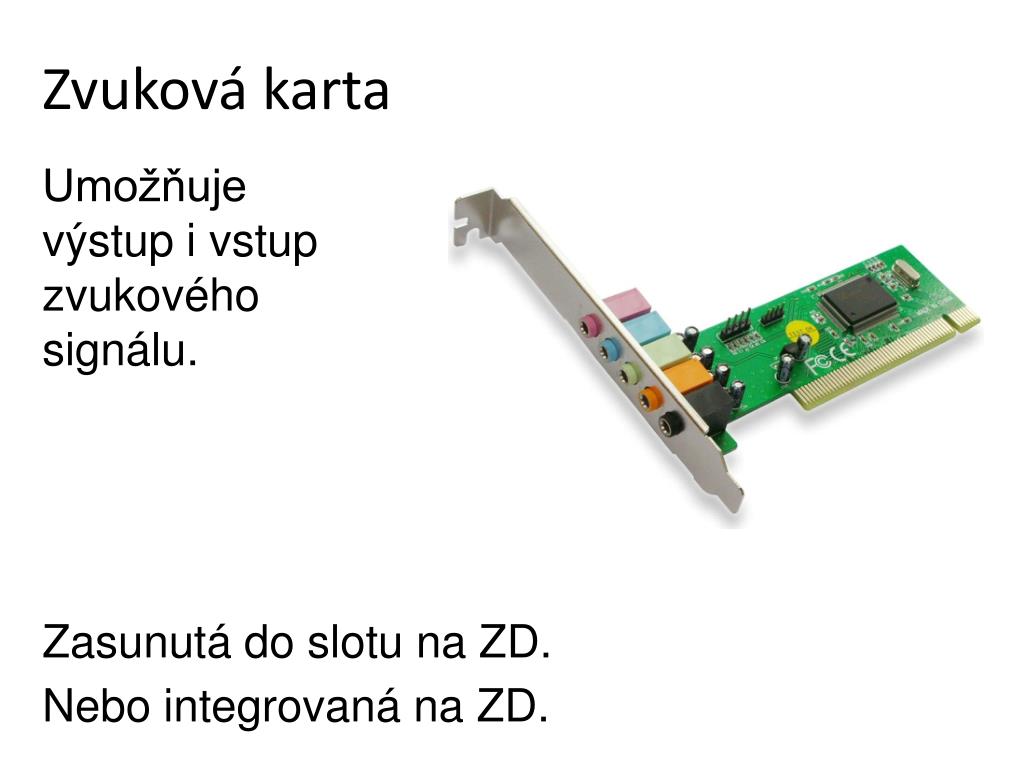

  23. Zvuková karta Umožňuje výstup i vstup zvukového signálu. Zasunutá do slotu na ZD. Nebo integrovaná na ZD.

  24. Síťová karta Umožňuje připojit do počítačové sítě. Ethernet RJ45 Zasunutá do slotu na ZD. Nebo integrovaná na ZD.

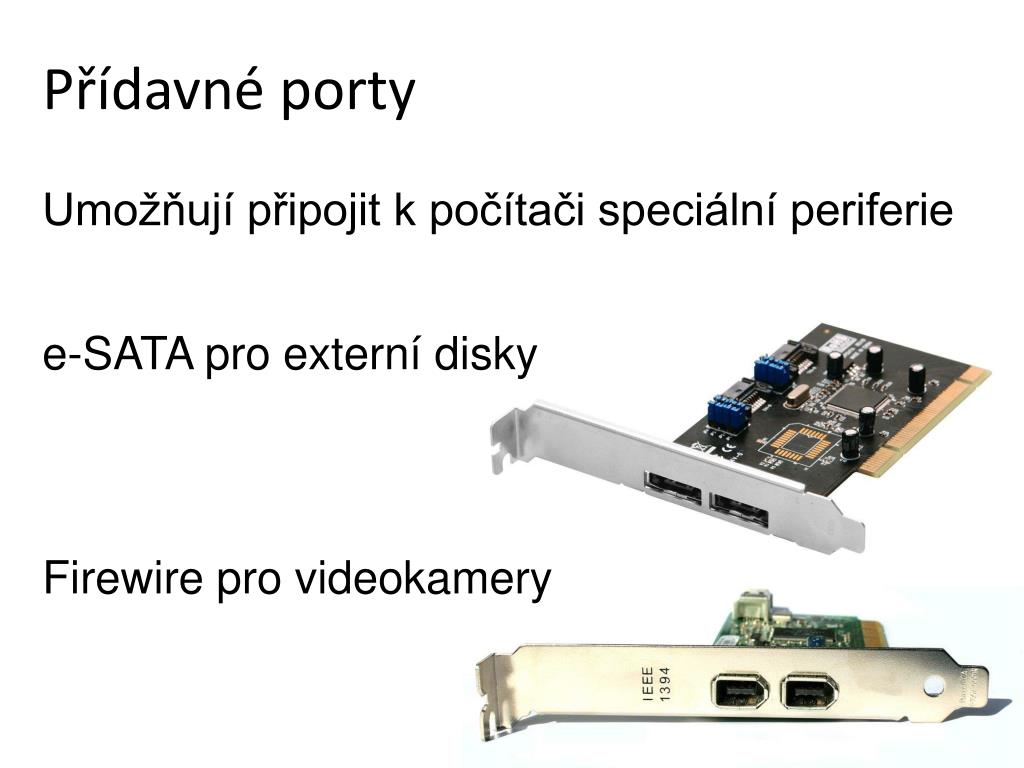

  25. Přídavné porty Umožňují připojit k počítači speciální periferie e-SATA pro externí disky Firewire pro videokamery

  26. RozhraníPorty

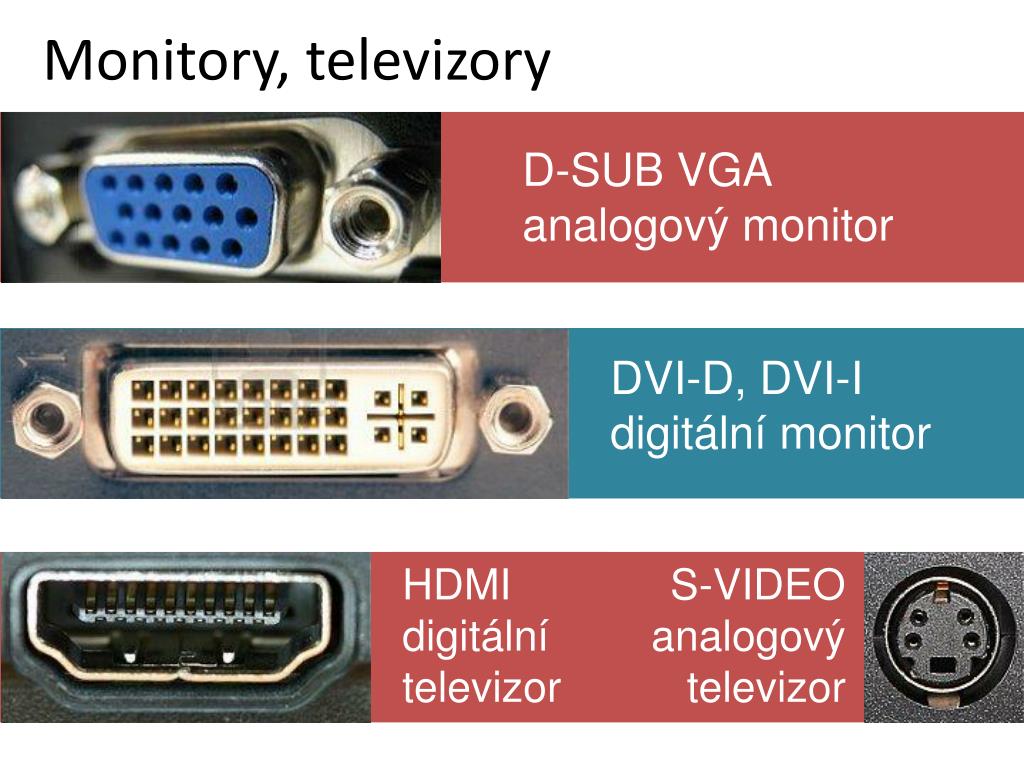

  27. Monitory, televizory D-SUB VGA analogový monitor DVI-D, DVI-I digitální monitor HDMI digitální televizor S-VIDEO analogový televizor

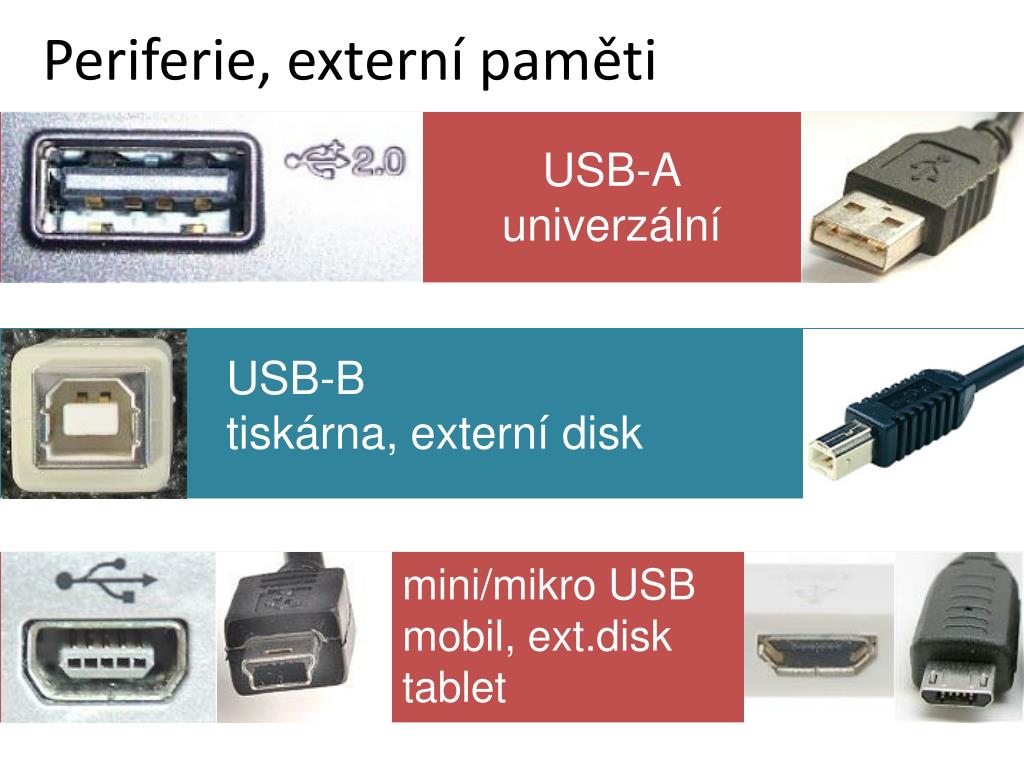

  28. Periferie, externí paměti USB-A univerzální USB-B tiskárna, externí disk mini/mikro USB mobil, ext.disk tablet

  29. Počítačová síť, zvuková zařízení Ethernet RJ45 počítačová síť Digitální zvuk optika / metalický Analogový zvuk

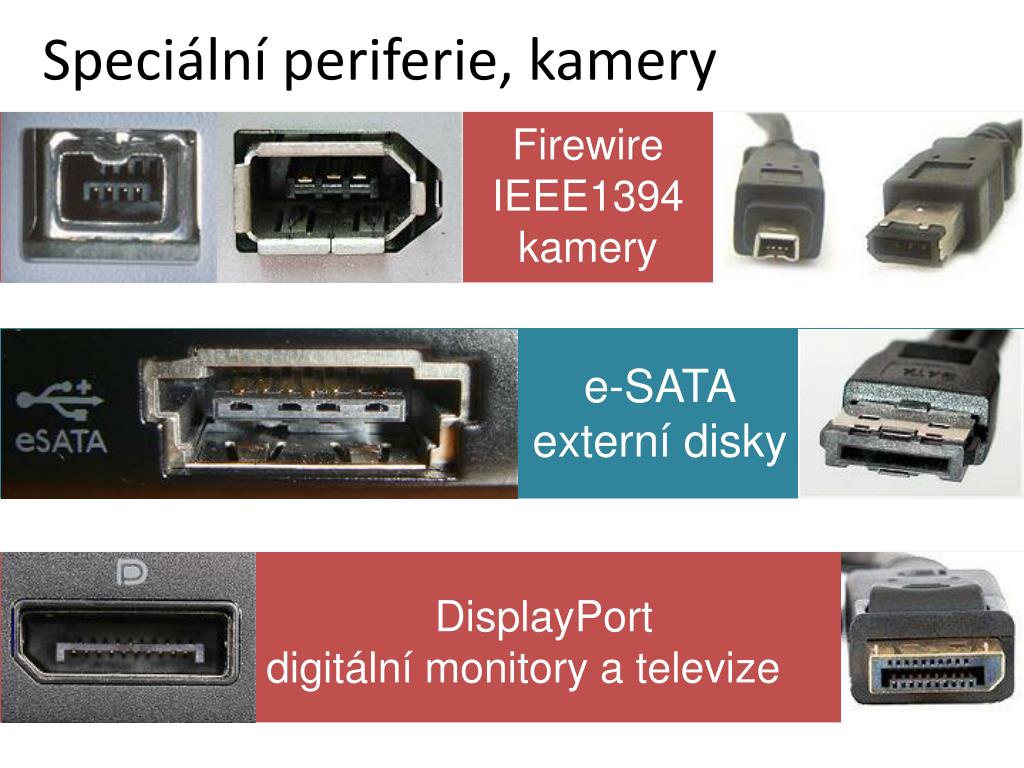

  30. Speciální periferie, kamery Firewire IEEE1394 kamery e-SATA externí disky DisplayPort digitální monitory a televize

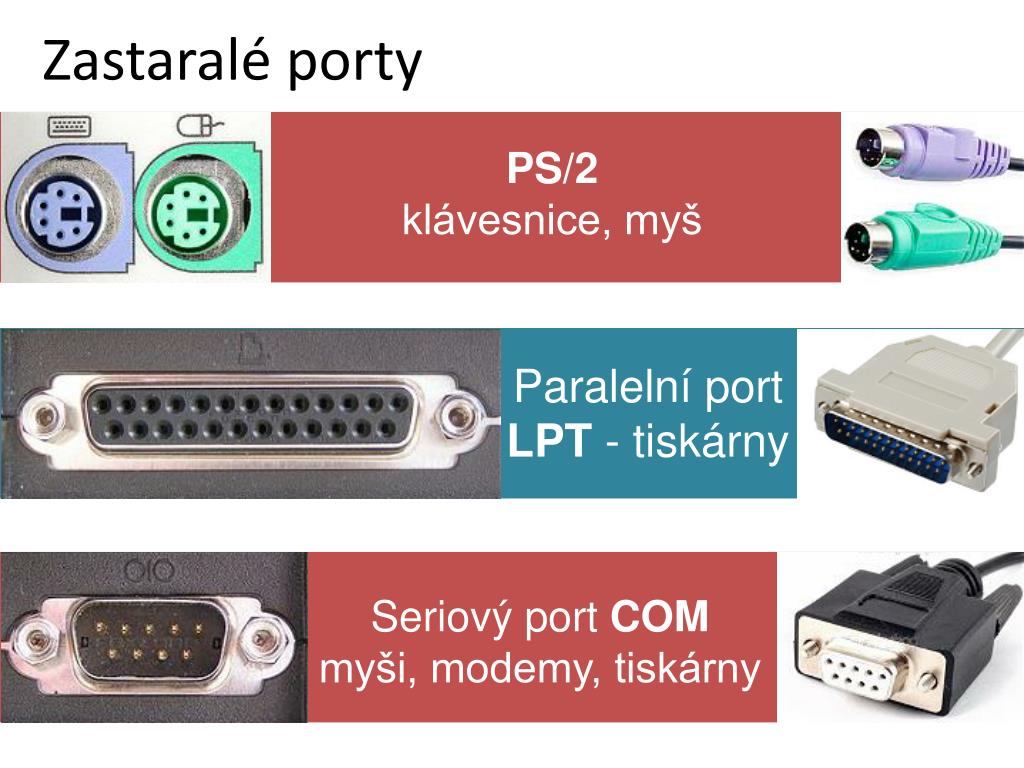

  31. Zastaralé porty PS/2 klávesnice, myš Paralelní port LPT - tiskárny Seriový port COM myši, modemy, tiskárny
