Presentation Transcript


W a ciwo ci magnes w trwa ych

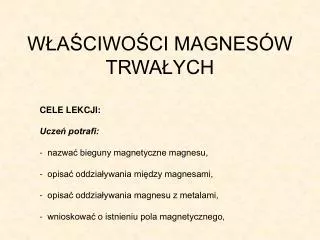

WŁAŚCIWOŚCI MAGNESÓW TRWAŁYCH

CELE LEKCJI:

Uczeń potrafi:

nazwać bieguny magnetyczne magnesu,

opisać oddziaływania między magnesami,

opisać oddziaływania magnesu z metalami,

wnioskować o istnieniu pola magnetycznego,


W a ciwo ci magnes w trwa ych

  • Magnetyt – Fe3O4 – ruda żelaza wykazująca właściwości magnetyczne, tzn. przyciąga żelazo.

  • Wykryta w Azji Mniejszej koło Magnezji.


W a ciwo ci magnes w trwa ych

BADANIE WŁAŚCIWOŚCI MAGNESÓW

Magnesy zbliżane do siebie biegunami jednoimiennymi odpychają się, a różnoimiennymi się przyciągają.


W a ciwo ci magnes w trwa ych

BADANIE WŁAŚCIWOŚCI MAGNESÓW

Najsilniejsze oddziaływanie magnesu na przedmioty stalowe występuje przy jego biegunach, swoją środkową częścią magnes nie przyciąga tych przedmiotów.


Badanie w a ciwo ci magnes w

BADANIE WŁAŚCIWOŚCI MAGNESÓW

WNIOSKI:

  • Drobne przedmioty stalowe i żelazne umieszczone w pobliżu magnesu są przyciągane przez ten magnes.

  • Nie wszystkie metale umieszczone w pobliżu magnesu są przyciągane przez magnes (np. miedź, aluminium, złoto, srebro).


W a ciwo ci magnes w trwa ych

  • Końce magnesu nazywamy biegunami magnetycznymi.

  • biegun północny magnetyczny – koniec magnesu zwracający się w stronę bieguna północnego geograficznego (N),

  • b)biegun południowy magnetyczny – koniec magnesu zwracający się w stronę bieguna południowego geograficznego (S).

  • magnes sztabkowy magnes podkowiasty

  • Igła magnetyczna – mały magnes podparty w środku (ustawia się wzdłuż południka magnetycznego Ziemi.


W a ciwo ci magnes w trwa ych

POLE MAGNETYCZNE MAGNESÓW


W a ciwo ci magnes w trwa ych

Pole magnetyczne jest to przestrzeń otaczająca magnes trwały lub przewodnik, w którym płynie prąd.

Pole magnetyczne - stan przestrzeni, w której na poruszające się ładunki elektryczne, inne magnesy, a także na przedmioty wykonane stali i żelaza działają siły magnetyczne.


W a ciwo ci magnes w trwa ych

Pole magnetyczne można przedstawić graficznie za pomocą linii sił pola.

Zwrot linii pola wskazuje północny biegun igły magnetycznej umieszczonej w tym polu.

Linie sił pola magnesu sztabkowego


W a ciwo ci magnes w trwa ych

POLE MAGNETYCZNE ZIEMI

Pole magnetyczne w pobliżu Ziemi jest podobne do pola wytworzonego przez magnes sztabkowy

We wnętrzu Ziemi istnieje ciekłe jądro zewnętrzne, w którym występują prądy konwekcyjne. Prądy takie unoszą ze sobą olbrzymie ilości wolnych elektronów, które są równoważne z prądem elektrycznym, który z kolei skutkuje powstaniem otaczającego pola magnetycznego.


W a ciwo ci magnes w trwa ych

Bieguny magnetyczne Ziemi

Dipol magnetyczny umieszczony w środku Ziemi, nachylony względem osi obrotu o kąt 11,5°. Na rysunku zaznaczone są bieguny geograficzne, magnetyczne i geomagnetyczne oraz równik geograficzny, magnetyczny i geomagnetyczny


Jak wyja ni magnetyczne w asno ci cia

Jak wyjaśnić magnetyczne własności ciał?

Model atomu – elektrony krążące wokół jądra

  • Elektron poruszający się po zamkniętej powłoce jest równoważny mikroskopijnej pętli z prądem, wytwarzającej własne pole magnetyczne

Jądro atomowe

Elektron


W asno ci magnetyczne atomu

Własności magnetyczne atomu:

Wypadkowy moment magnetyczny atomu jest sumą wszystkich momentów magnetycznych elektronów (a także w bardzo niewielkim, zazwyczaj pomijanym stopniu również i protonów i neutronów). Z uwagi na dążenie w przyrodzie do minimalnego stanu energetycznego pojedyncze momenty magnetyczne elektronów mają tendencję do ustawiania się w przeciwnych kierunkach (zarówno momenty orbitalne jak i spinowe) czym powodują znoszenie udziału magnetycznego takich sparowanych elektronów. Dlatego też, dla atomu z całkowicie wypełnionymi powłokami i podpowłokami elektronowymi wewnętrzne magnetyczne momenty znoszą się całkowicie. Tylko atomy z częściowo wypełnionymi powłokami elektronowymi posiadają wypadkowy moment magnetyczny, którego wartość zależy głównie od ilości niesparowanych elektronów.


Podstawowe materia y magnetyczne

Podstawowe materiały magnetyczne

  • Paramagnetyki

  • Ferromagnetyki

  • Diamagnetyki


Paramagnetyki

N

S

paramagnetyk

Paramagnetyki

  • W zewnętrznym polu magnetycznym paramagnetyki ustawiają się wzdłuż linii sił pola magnetycznego [para w języku greckim oznacza wzdłuż]

  • W nieobecności zewnętrznego pola magnetycznego paramagnetyk nie jest namagnesowany


Paramagnetyki1

Paramagnetyki

  • Do paramagnetyków należą m.in. tlen (O2), tlenek azotu(II) (NO), lit, sód, potas, magnez, wapń, glin, ebonit, hemoglobina krwi, roztwory wodne soli zawierających jony pierwiastków przejściowych, niektóre z tych soli w postaci krystalicznej, …

  • W zewnętrznym polu magnetycznym paramagnetyk magnesuje się zgodnie z tym polem

N

S


Diamagnetyki

N

S

diamagnetyk

Diamagnetyki

  • Należą do nich: rtęć, miedź, złoto, cynk, woda, wodór, chlor, kwarc, jednoatomowe gazy szlachetne, azot, rodzynki …

  • W zewnętrznym polu magnetycznym diamagnetyki ustawiają się prostopadle do linii sił pola magnetycznego.


Diamagnetyki1

Diamagnetyki

  • Diamagnetyki samorzutnie nie wykazują właściwości magnetycznych - nie są przyciągane przez magnes.

  • Umieszczenie diamagnetyka w zewnętrznym polu magnetycznym powoduje powstanie w tym materiale pola magnetycznego skierowanego przeciwnie do zewnętrznego pola.

N

S


Ferromagnetyk

Ferromagnetyk

  • Do ferromagnetyków należą m.in.: żelazo, kobalt, nikiel oraz niektóre stopy

  • Nazwa ferromagnetyk pochodzi od łacińskiej nazwy żelaza „ferrum”

Domena magnetyczna - wymiary około 0,0001-0,01 m


Ferromagnetyk w niezerowym polu magnetycznym

N

S

B

Ferromagnetyk w niezerowym polu magnetycznym


Zastosowanie ferromagnetyk w

Zastosowanie ferromagnetyków

Miękkie-to np. stopy Fe i Si, Fe i Ni, Fe i Co,

-stosowane: w transformatorach, do generacji energii elektrycznej (generatory, alternatory i prądnice) oraz zamiany energii elektrycznej w mechaniczną (silniki elektryczne), do zapisu danych cyfrowych na dyskach lub kartach magnetycznych.

Półtwarde- wykorzystywane do wytwarzania pamięci magnetycznych, gdzie powierzchnia magnetyczna jest namagnesowana w kierunku dodatnich (logiczna jedynka) lub ujemnych (logiczne zero) wartości indukcji magnetycznej, systemów zabezpieczeń towarowych, czujników

Twarde – magnetyt, stal i inne stopy metali ferromagnetycznych, np. Alnico zawierające Fe, Co, Ni,

- stosowane do wytwarzania magnesów trwałych,


Podsumowanie

PODSUMOWANIE

  • Każdy magnes ma dwa bieguny: północny (N) i południowy (S). Nie można rozdzielić biegunów magnesu. Każdy podział daje magnesy dwubiegunowe.

  • Bieguny jednoimienne magnesów odpychają się, a bieguny różnoimienne przyciągają się wzajemnie.

  • Ruda magnetytu, magnes stały (namagnesowany stalowy przedmiot), kula ziemska wytwarzają wokół siebie pole magnetyczne, które możemy badać za pomocą igiełki magnetycznej lub opiłków żelaza.

  • Pole magnetyczne przedstawiamy na rysunku w postaci tzw. linii pola magnetycznego. Linie przebiegają od bieguna północnego do bieguna południowego.

  • Pole magnetyczne w pobliżu Ziemi jest podobne do pola wytworzonego przez magnes sztabkowy.
