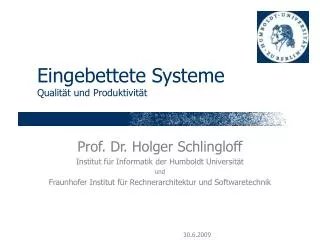

  1. Eingebettete SystemeQualität und Produktivität Prof. Dr. Holger Schlingloff Institut für Informatik der Humboldt Universität und Fraunhofer Institut für Rechnerarchitektur und Softwaretechnik

  2. War wir bislang hatten • Einführungsbeispiel (Mars Polar Lander) • Automotive Software Engineering • Anforderungsdefinition und -artefakte • Modellierung • physikalische Modellierung • Anwendungs- und Verhaltensmodellierung • Berechnungsmodelle, zeitabhängige & hybride Automaten • Datenflussmodelle (Katze und Maus) • Regelungstechnik • PID-Regelung • HW für Regelungsaufgaben • speicherprogrammierbare Steuerungen • Fehler und Fehlertoleranz • Qualitätsnormen und Reifegradmodelle

  3. Kenngrößen • Zuverlässigkeit (reliability) • R(t)=e-t • Ausfallwahrscheinlichkeit • F(t) = 1 - R(t) • Ausfallrate (innerhalb eines Intervalls ) • (t)= F(t+)-F(t) / *R(t) • Hazard-Rate • z(t) = F´(t) / R(t) • mittlere Betriebsdauer • MTBF = 1 /  (falls  konstant) • Verfügbarkeit (availability) • A(t) = (MTBF/(MTBF+MTTR)) • Versagenswahrscheinlichkeit • p(n)=1-(1-p)n bei Festplatten MTBF-Werte von 1,2*106 Stunden = 137 Jahren. Wahrscheinlichkeit, dass es während 5 Jahren zum Ausfall jährlich kommt = 0,37%

  4. A A B C A Parallel Seriell Was soll man duplizieren? Ventilausfall auf: Wasser fliesst ab Ventilausfall zu: Ablauf blockiert sicher gegen einzelnen Ausfall

  5. Triple Modular Redundancy (TMR) • Unabhängiges Voting • Externe Komponente oder logisch getrennt • Software-Voting: getrennte Speicher, geschütztes Betriebssystem • 2-aus-3 Mehrheitsentscheid • single fault fail operational, double fault fail silent (erster Ausfall kann toleriert, zweiter erkannt werden) • bei 4-fach Replikation können byzantinische Fehler behoben werden Beispiel: p(n)=1,2*10-4 pTMR= ?

  6. RAM-Analyse

  7. Ausfallrate mit Fehlertoleranz • gefordert durch Normen:

  8. Verallgemeinerung

  9. Dynamische Redundanz • Vorteile • geringerer Ressourcenverbrauch • Möglichkeit der Nutzung der Reserven • Nachteile • Verzögerung beim Umschalten • Standby-Komponenten

  10. Aufgaben der FT-Komponenten • Fehlerdiagnose (Selbstdiagnose / Fremddiagnose) • Ist ein Fehler aufgetreten?  Fehlermodell! • Welche Komponente ist fehlerhaft? • Protokollierung • Rekonfiguration • Erbringung der Funktion mit den intakten Komponenten • Umschalten bzw. Ausgliedern / Neustarten • Recovery • Reparatur bzw. Wiedereingliedern • Rückwärts (Rollback, Recovery Points) • Vorwärts (Wiederaufsatzpunkte)

  11. Stand der Praxis • Sensorik, Aktuatorik • z.B. Lenkwinkelgeber (Bosch), Bremsmotoren • Verkabelung, Bussysteme • z.B. TTP/C, FlexRay • Controller, Hardware • redundante integrierte modulare Controller (IMCs) • Zukunftsmusik: fehlertolerante Prozessoren, SoC • Software • diversitäre Entwicklungen bislang nur für wenige Systeme bekannt (Fly-by-wire)

  12. fehlertolerante Mehrprozessorarchitekturen • Lock-step versus loosely-synchronized • Lock-step effizienter, loosely-synchronized sicherer • Sicherung der Datenintegrität mittels CRC-Speicher • Prototypen verfügbar, Serie nicht in Sicht Quelle: Baleani, Ferrari, Mangeruca, SangiovanniVincentell, Peri, Pezzini

  13. Forschungsfragen • Fehlertoleranz und Selbstorganisation • kann ein Netz redundanter Knoten so angelegt werden, dass fehlerhafte Komponenten selbsttätig ausgegliedert werden? • z.B. Sensornetze • Fehlertolerante System-on-Chip (SoC), Network-on-Chip (NoC) • (wie) können multiple Recheneinheiten auf einem Chip für Fehlertoleranz genutzt werden? Welche Common-Cause-Fehler sind möglich? • z.B. Multi-Core-Architekturen

  14. Fehlertolerante System-on-chip • Dual-Core: eine CPU rechnet, die andere überwacht (selbstprüfendes Paar) • Synchronisation? • Problem • Abfangen von „äußeren“ Fehlern • Common-cause-Fehler (z.B. thermisch) • Common-Cause: Eine Ursache bewirkt verschiedene Ausfälle • Common-Mode: Ein Ausfall durch verschiedene Ursachen bewirkt • Trend • Network-on-Chip • Selbstprüfung (BIST), sanfte Degradierung

  15. Sensor Fusion • Zusammenführung von bruchstückhaften und unzuverlässigen Sensordaten in ein homogenes Gesamtbild, Ziel: die fusionierte Information ist besser als die Einzelinformation • Information aging: Extrapolation von (erwarteten) Sensordaten auf Grund unterschiedlicher Sampling-Zeiten und Ausfallmöglichkeit • Information priorization: Berücksichtigung der Zuverlässigkeit von Daten (z.B. inertiale Navigation) • Indirect fusion: Berücksichtigung von a-priori-Information, z.B. Umgebungszustand; Informationsfusion
