  1. El simulador EASy68K del MC68000 (I) • Instalación (descargar desde http://www.easy68k.com/) • Windows: SetupEASy68K.exe • Edición: EASy68K • Programa en <fichero.x68> (ASCII) • Instrucciones para parar el simulador (al final) MOVE.B #9,D0 TRAP #15 • Directiva END incluye la dirección de comienzo • Ejemplo: END INICIO • Ensamblado: EASy68K (menú Project) • Listado en <fichero.L68> • Ejecutable en <fichero.S68> • Ejecución: Sim68k (botón Execute) • No hace falta modificar las opciones de configuración Editor fichero.x68 Ensamblador fichero.s68fichero.l68 Simulador

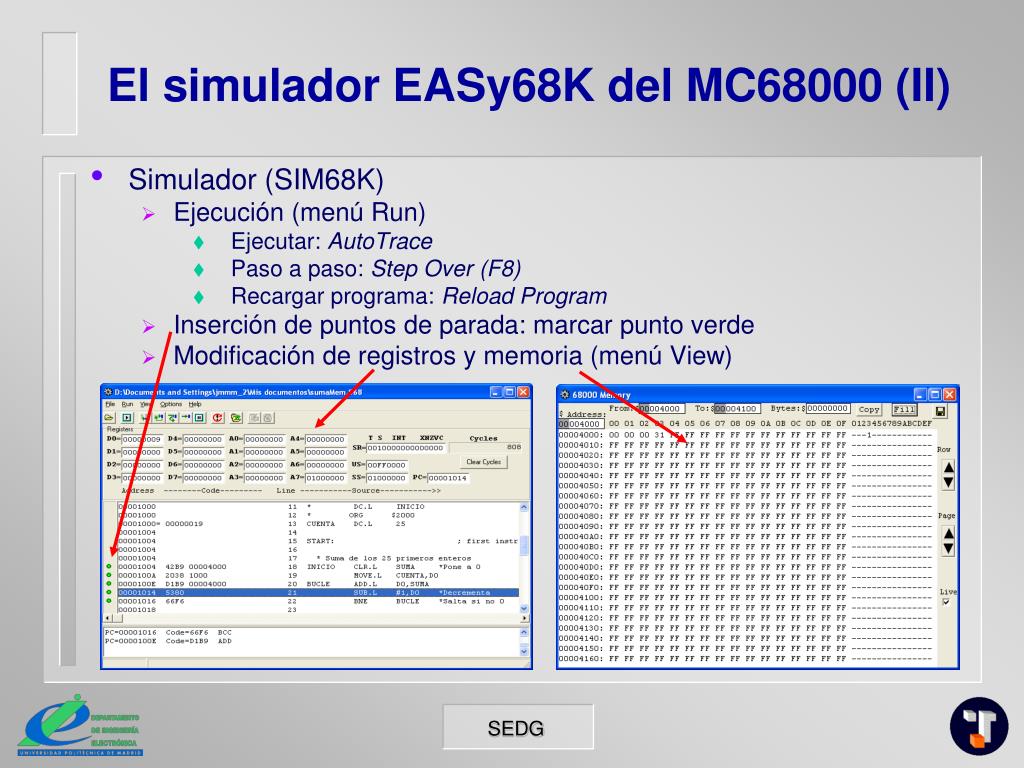

  2. El simulador EASy68K del MC68000 (II) Simulador (SIM68K) Ejecución (menú Run) Ejecutar: AutoTrace Paso a paso: Step Over (F8) Recargar programa: Reload Program Inserción de puntos de parada: marcar punto verde Modificación de registros y memoria (menú View)

  3. El simulador EASy68K del MC68000 (III) Simulación de E/S y hardware Uso avanzado basado en el uso de una instrucción TRAP #15 propia Ejemplos y tutoriales Acceso a través del menú View 8 Visualizadores de 7 segmentos En 8 direcciones pares a partir de Address (un bit por segmento) LEDs, interruptores y pulsadores Cada uno asociado a un bit de Address Bit 0 Bit 5 Bit4 Bit 1 Bit2 Bit 6 Bit 3 Bit 7
