Presentation Transcript


3644164

儀器及軟體開啟流程

Confocal spectral microscope (UV-VIS)


3644164

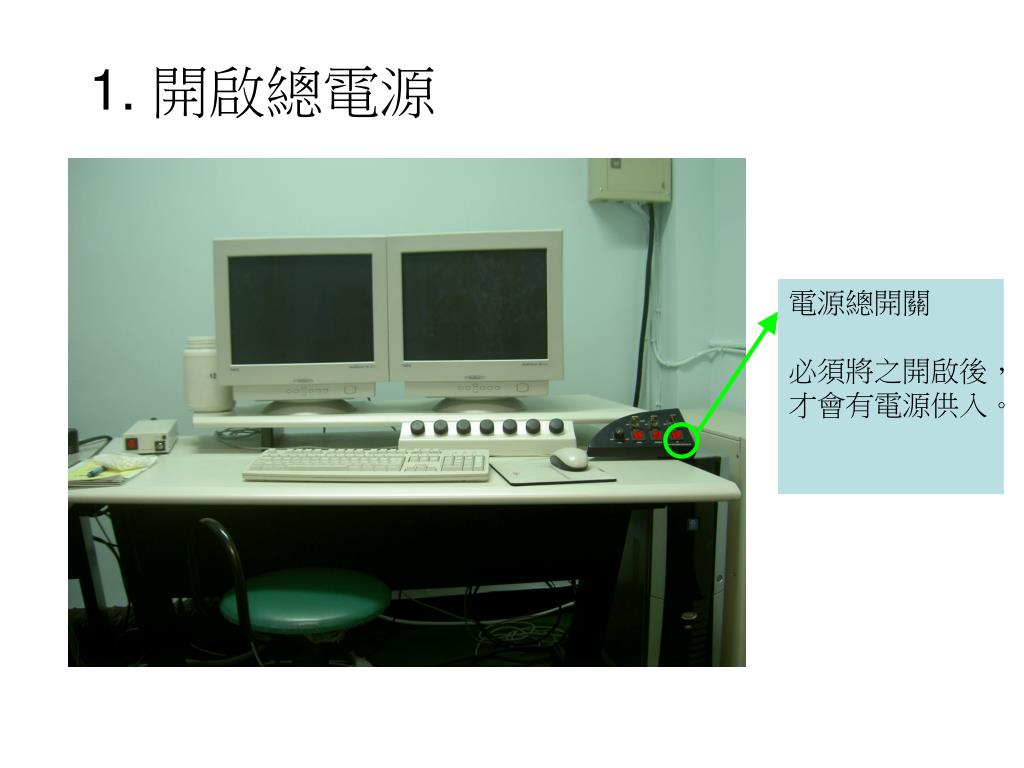

1. 開啟總電源

電源總開關

必須將之開啟後,才會有電源供入。


3644164

2. 打開顯微鏡

  • 操作步驟:

  • 開啟顯微鏡電源。

  • 如需以可見光觀察樣本時,再將鹵素燈開啟。

  • 觀察螢光染色前,開啟汞燈光源(位於顯微鏡左下方地板上)。

  • *汞燈開關間隔時間須達三十分鐘以上。

c

控制粗調或細調之按鍵

b

a


3644164

3. 開啟共軛焦系統

  • 操作步驟:

  • a. Scanner 電源

  • b. 雷射電源

  • c. Violet 雷射電源

  • 405 nm

  • 啟動 Ar 雷射

  • 458;476;488;496;514

  • (nm)

  • 啟動 He-Ne 雷射(綠)

  • 543 nm

  • f. 啟動 He-Ne 雷射(紅)

  • 633 nm

  • 啟動 violet 雷射

  • Ar 雷射強度,轉至十一點鐘方向位置

d

e

f

c

b

a

g

h


3644164

4. 開啟軟體

  • 操作步驟:

  • a. 開啟軟體

  • 選擇 personal

  • 按下 Start

  • 在按 start 之前,必須將載物臺上界定住,並且確定scanner、顯微鏡以及雷射開關均已開啟,方可成功進入操作頁面。

a

b


3644164

觀察樣本


3644164

用眼睛觀察樣

1:藍色螢光

2:綠色螢光

3:紅色螢光

載物臺高度設定按鍵:當焦距調整好後,可用此按鍵將高度固定。


3644164

掃描樣本


3644164

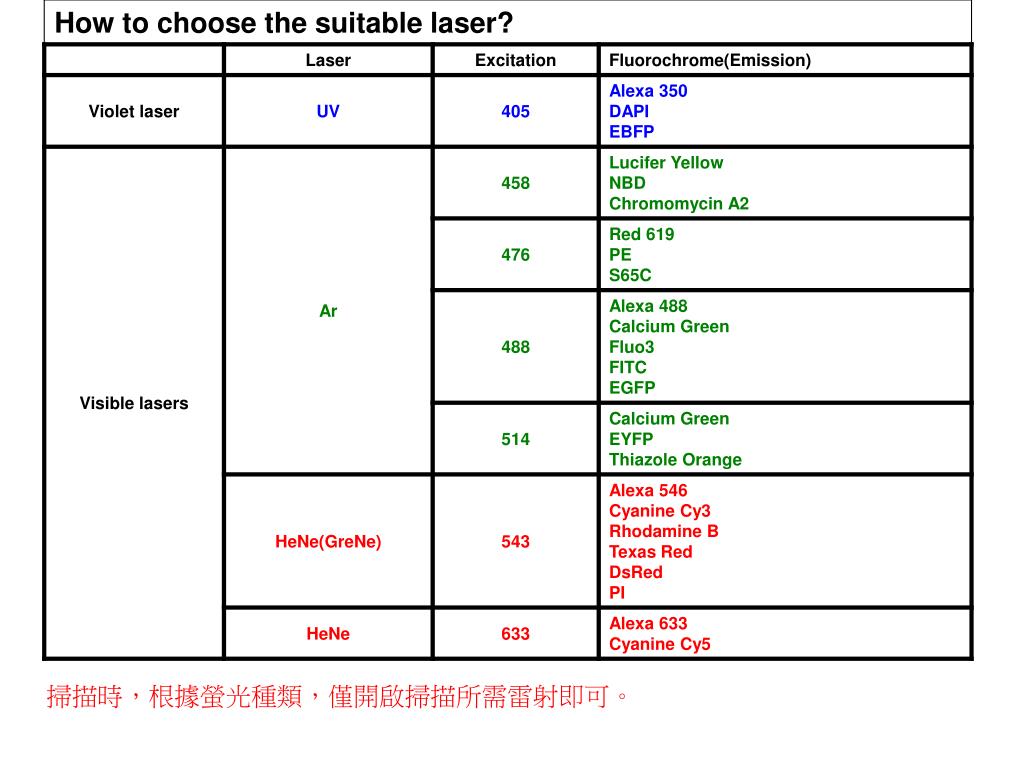

掃描時,根據螢光種類,僅開啟掃描所需雷射即可。


3644164

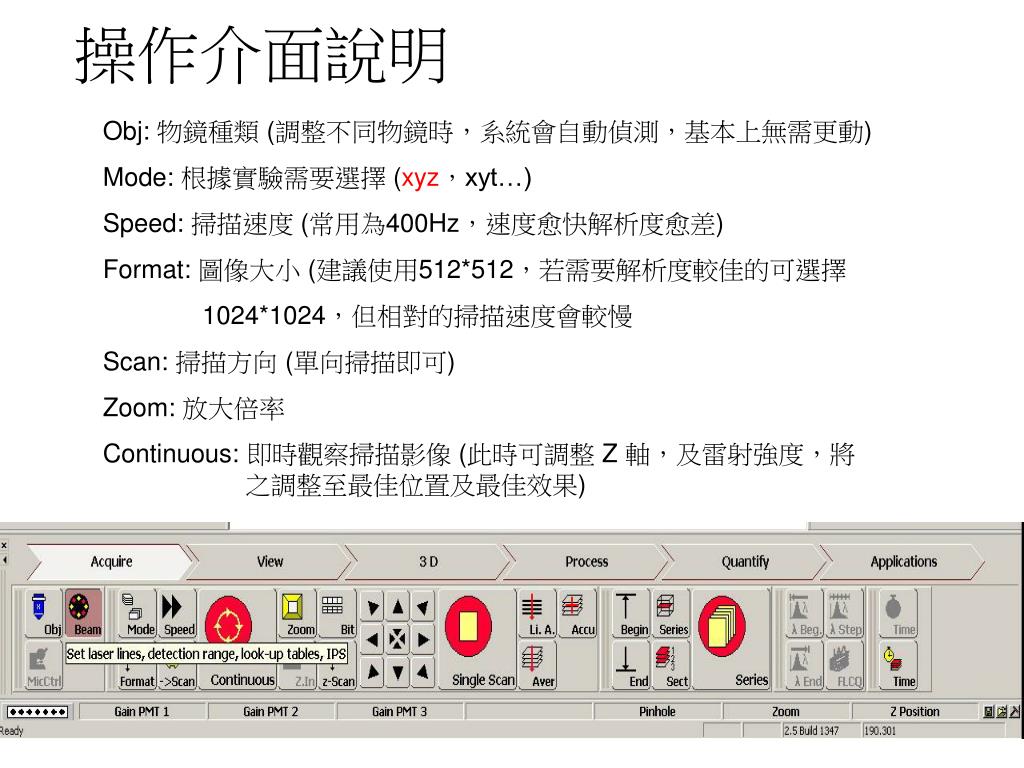

操作介面說明

Obj: 物鏡種類 (調整不同物鏡時,系統會自動偵測,基本上無需更動)

Mode: 根據實驗需要選擇 (xyz,xyt…)

Speed: 掃描速度 (常用為400Hz,速度愈快解析度愈差)

Format: 圖像大小 (建議使用512*512,若需要解析度較佳的可選擇

1024*1024,但相對的掃描速度會較慢

Scan: 掃描方向 (單向掃描即可)

Zoom: 放大倍率

Continuous: 即時觀察掃描影像 (此時可調整 Z 軸,及雷射強度,將

之調整至最佳位置及最佳效果)


3644164

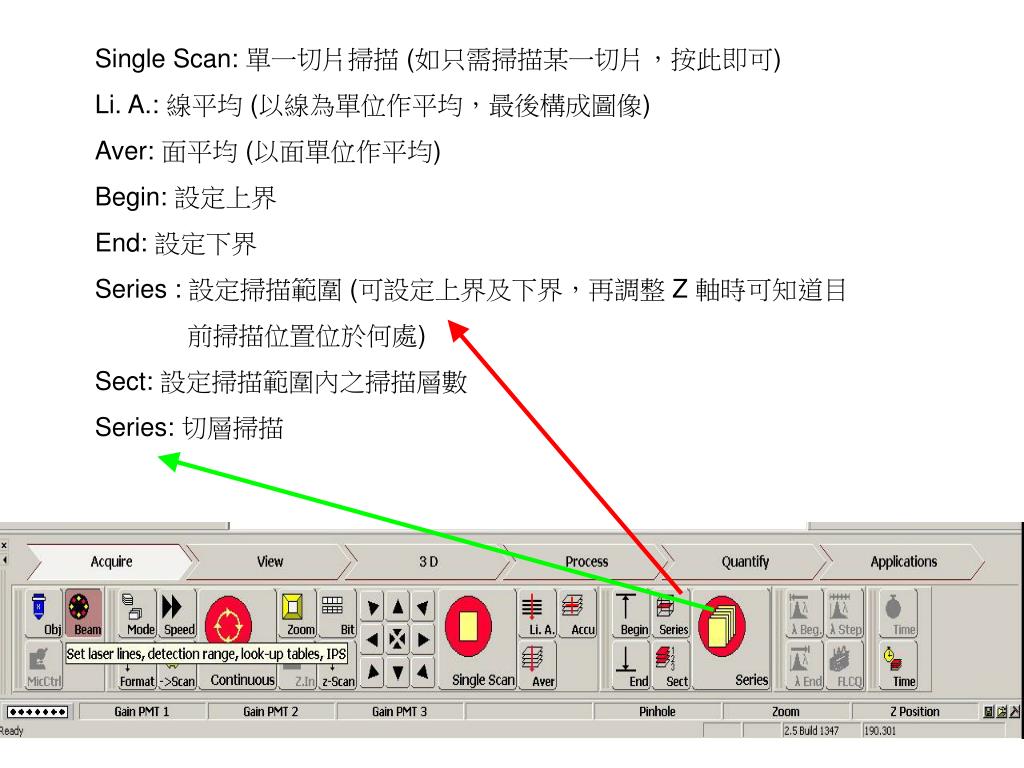

Single Scan: 單一切片掃描 (如只需掃描某一切片,按此即可)

Li. A.: 線平均 (以線為單位作平均,最後構成圖像)

Aver: 面平均 (以面單位作平均)

Begin: 設定上界

End: 設定下界

Series : 設定掃描範圍 (可設定上界及下界,再調整 Z 軸時可知道目

前掃描位置位於何處)

Sect: 設定掃描範圍內之掃描層數

Series: 切層掃描
