第十二章 矿用电机车

第十二章 矿用电机车. 一、电机车概述 1 、组成：电机车和矿车 2 、电机车的类型 主要使用是直流电机车 架线式 蓄电池式. 3 、电机车适用条件 一般 3‰ 、局部 30 ‰ 原因： 有利于巷道排水 减少电机功率（注重车下行，空车上行） 4 、架线式电机车的电压 250V 、 550V. 5 、架线式电机车供电方式 正极 --- 架空线 - 受电弓 — 电机车 — 轨道 --- 负极. 6 、蓄电池电机车 需充电装置，初期投资和运转费用高. 7 、蓄电池电机车的类型 一般型：无瓦斯、煤尘 安全型：有瓦斯、煤尘，通风条件好

daryl-wilcox
Download Presentation

第十二章 矿用电机车

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

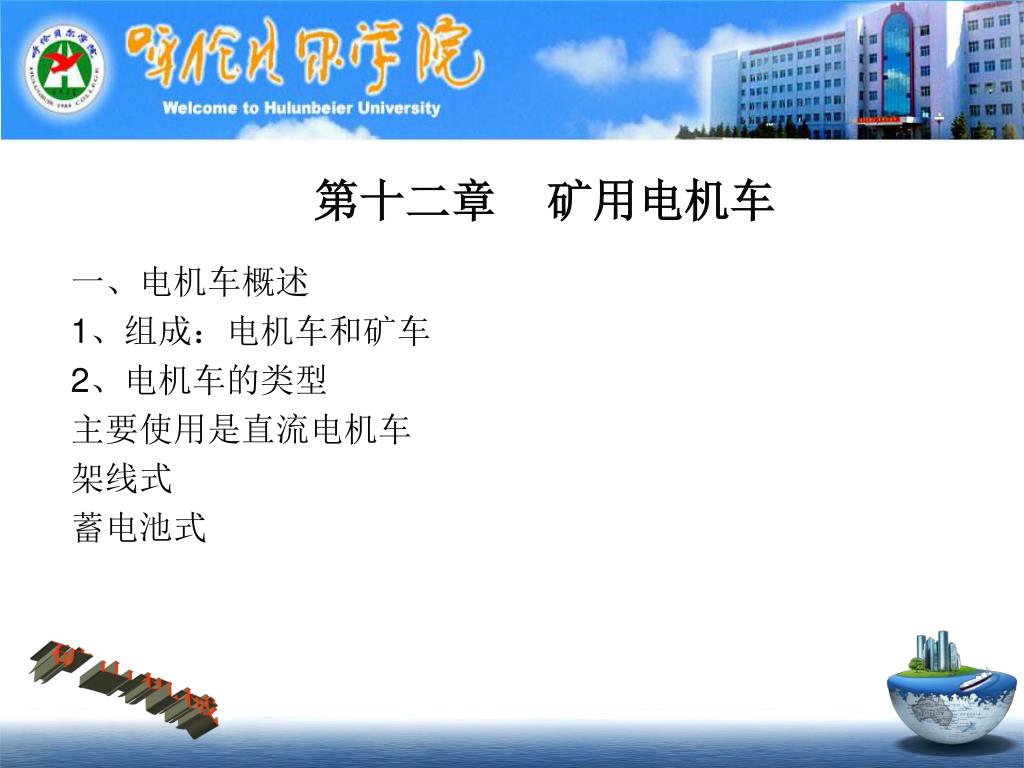

  1. 第十二章 矿用电机车 一、电机车概述 1、组成：电机车和矿车 2、电机车的类型 主要使用是直流电机车 架线式 蓄电池式

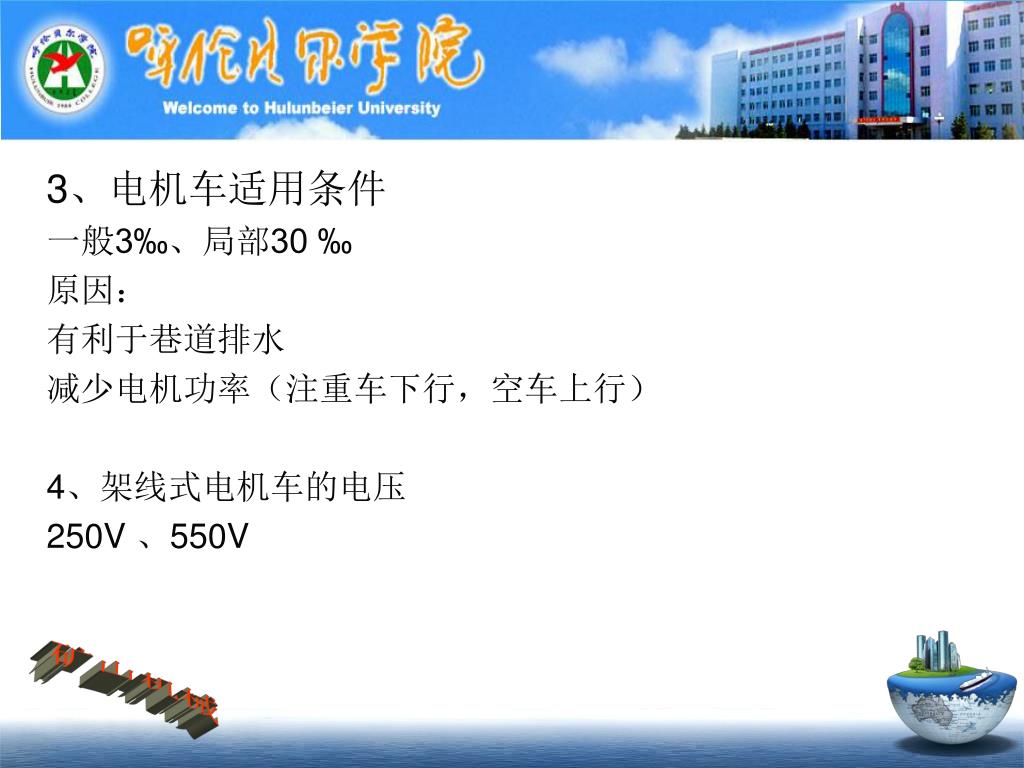

  2. 3、电机车适用条件 一般3‰、局部30 ‰ 原因： 有利于巷道排水 减少电机功率（注重车下行，空车上行） 4、架线式电机车的电压 250V 、550V

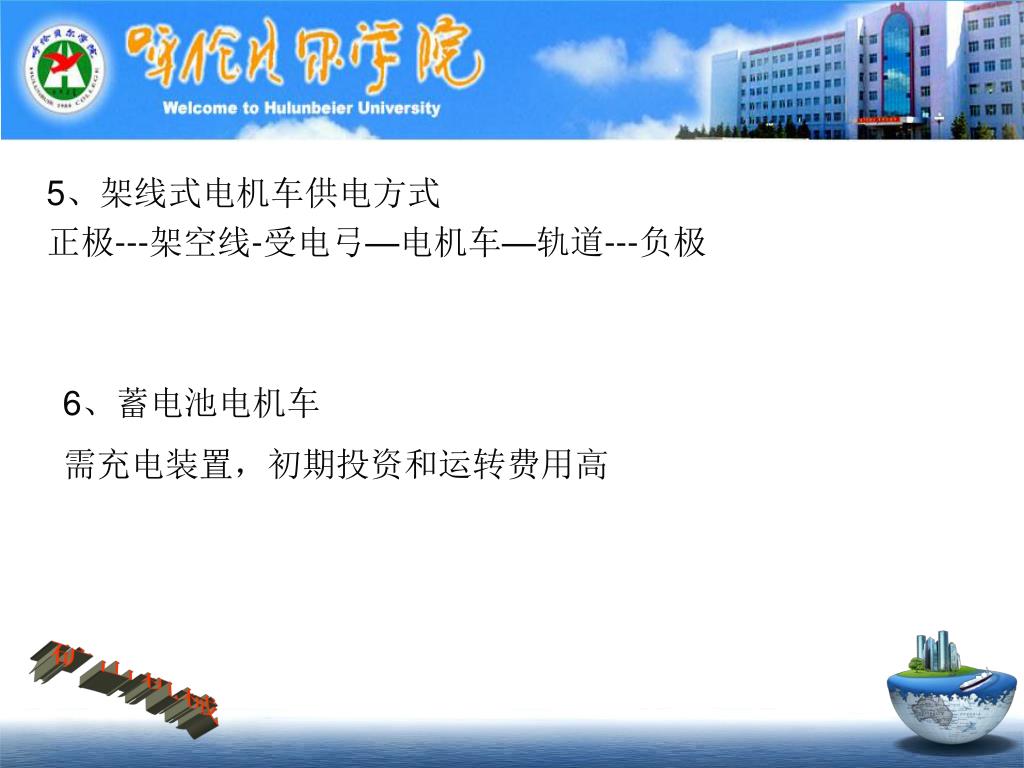

  3. 5、架线式电机车供电方式 正极---架空线-受电弓—电机车—轨道---负极 6、蓄电池电机车 需充电装置，初期投资和运转费用高

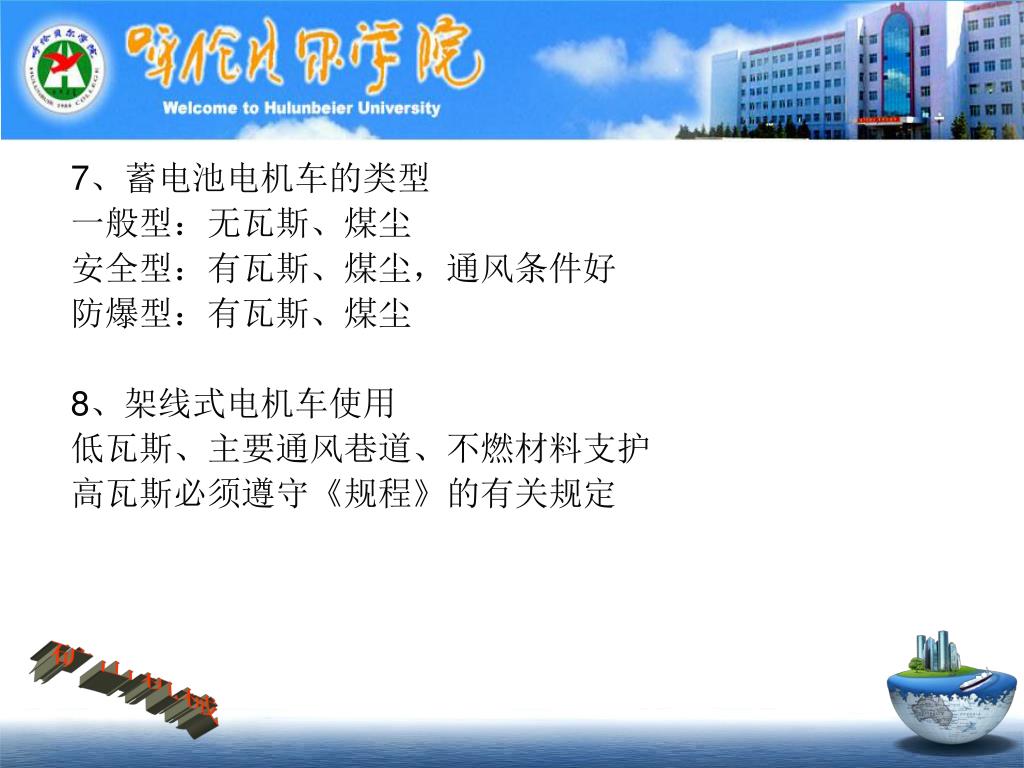

  4. 7、蓄电池电机车的类型 一般型：无瓦斯、煤尘 安全型：有瓦斯、煤尘，通风条件好 防爆型：有瓦斯、煤尘 8、架线式电机车使用 低瓦斯、主要通风巷道、不燃材料支护 高瓦斯必须遵守《规程》的有关规定

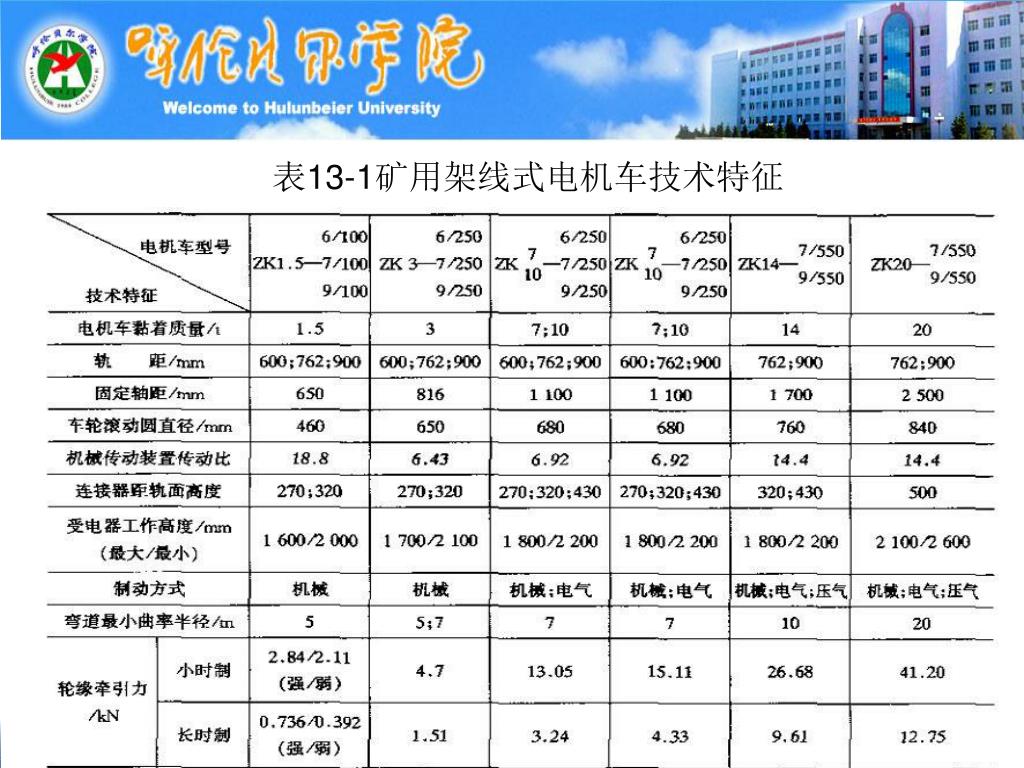

  5. 表13-1矿用架线式电机车技术特征

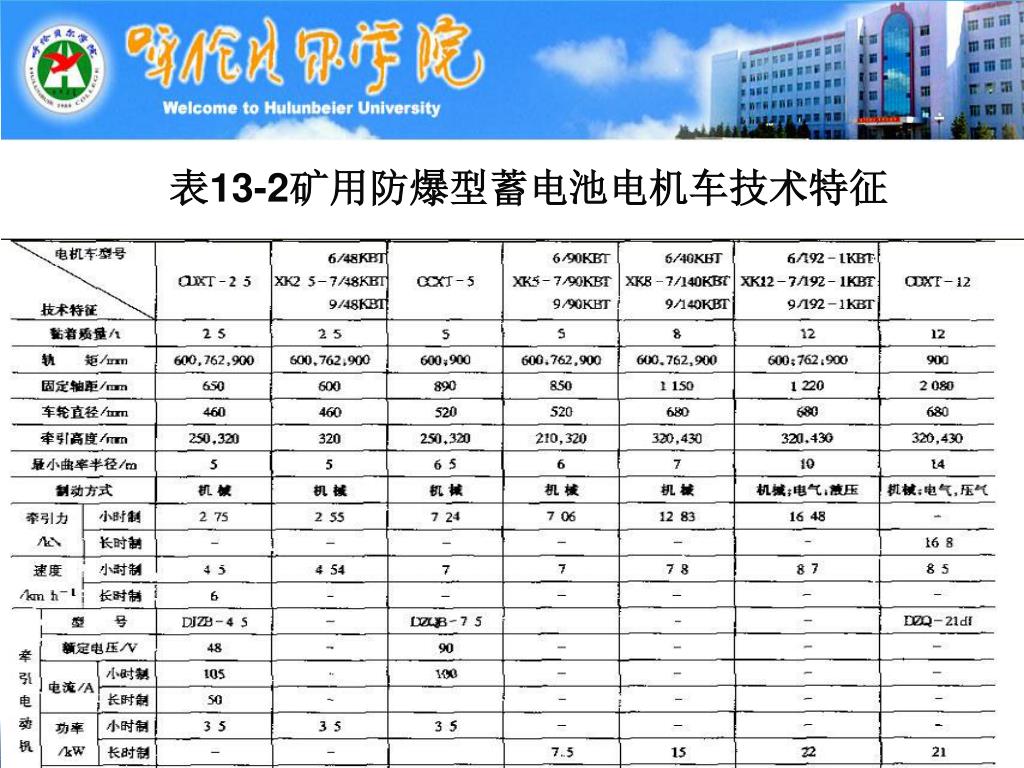

  6. 表13-2矿用防爆型蓄电池电机车技术特征

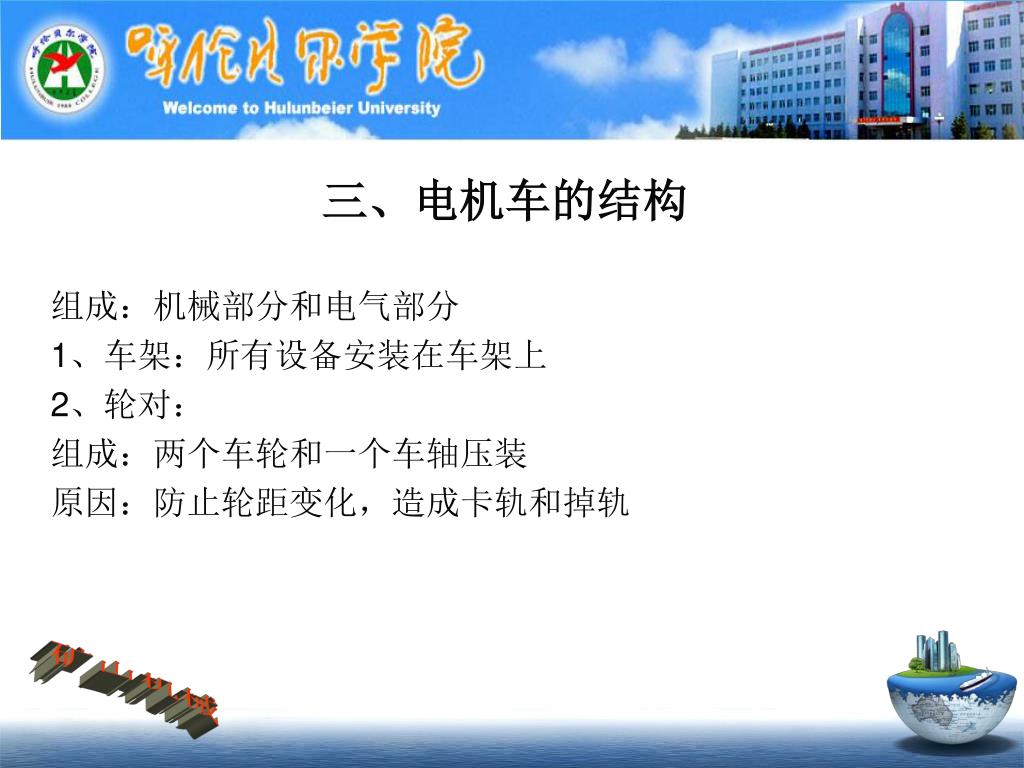

  7. 三、电机车的结构 组成：机械部分和电气部分 1、车架：所有设备安装在车架上 2、轮对： 组成：两个车轮和一个车轴压装 原因：防止轮距变化，造成卡轨和掉轨

  8. 结构： A整体式：制造简单 B分体式：由轮心和轮圈组成，磨损后可以更换轮圈，节省材料 3、轴承和轴箱 车架与车轴的联接装置，轴承：动静结合，轴箱：保护轴承

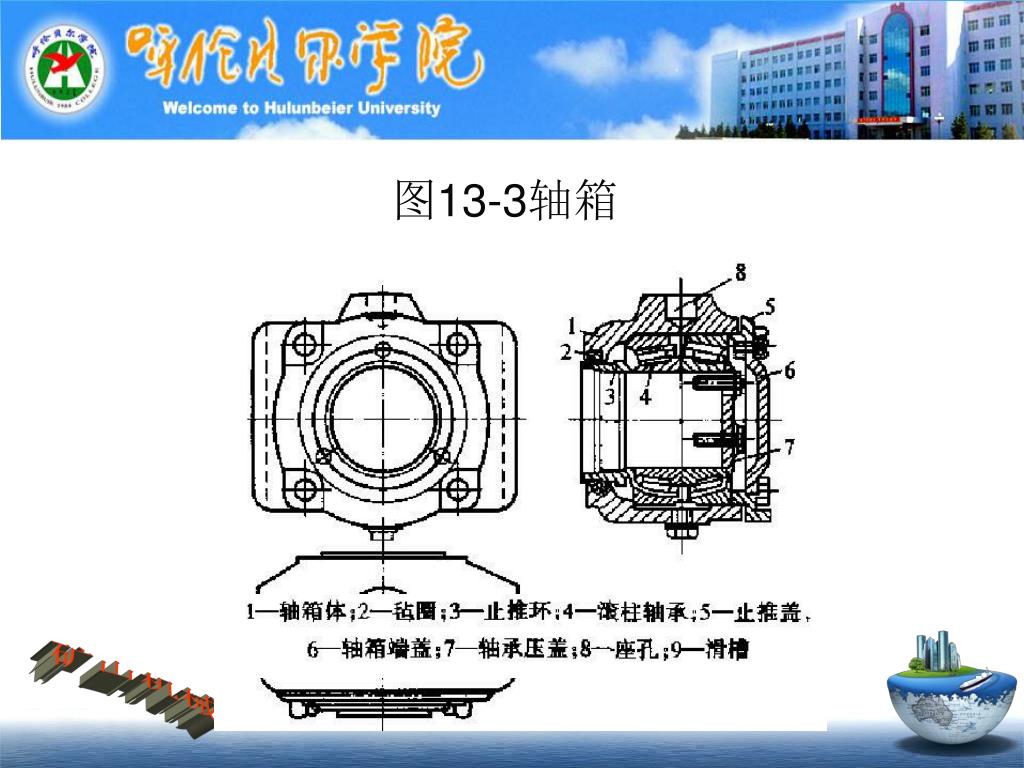

  9. 图13-3轴箱

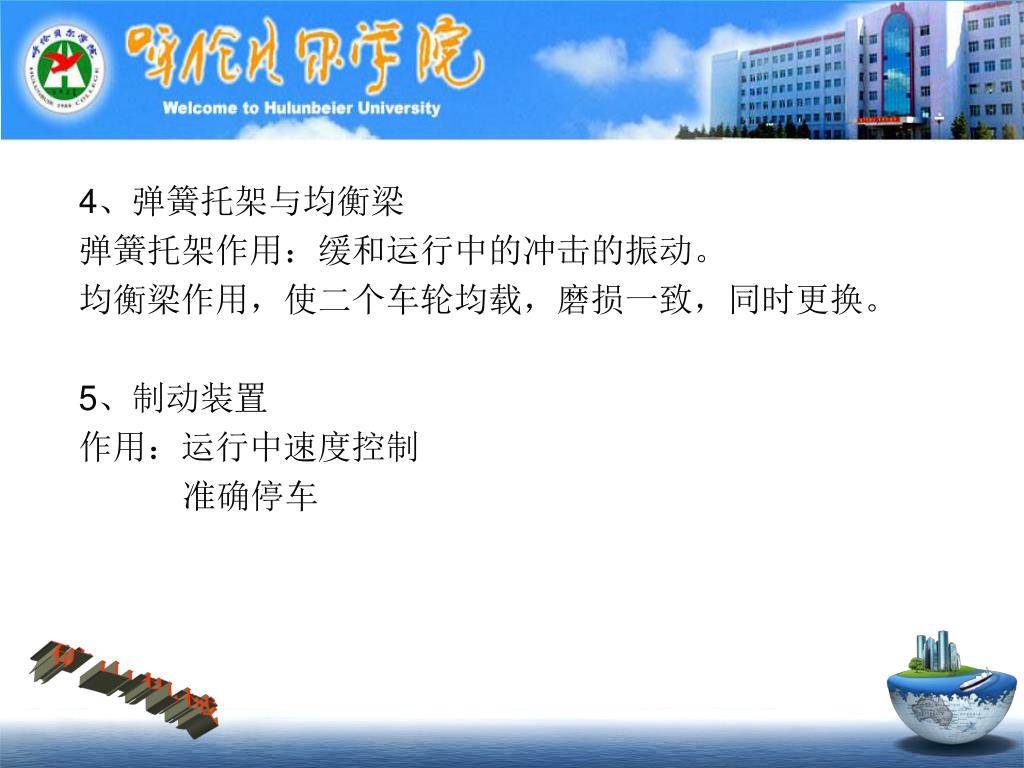

  10. 4、弹簧托架与均衡梁 弹簧托架作用：缓和运行中的冲击的振动。 均衡梁作用，使二个车轮均载，磨损一致，同时更换。 5、制动装置 作用：运行中速度控制 准确停车

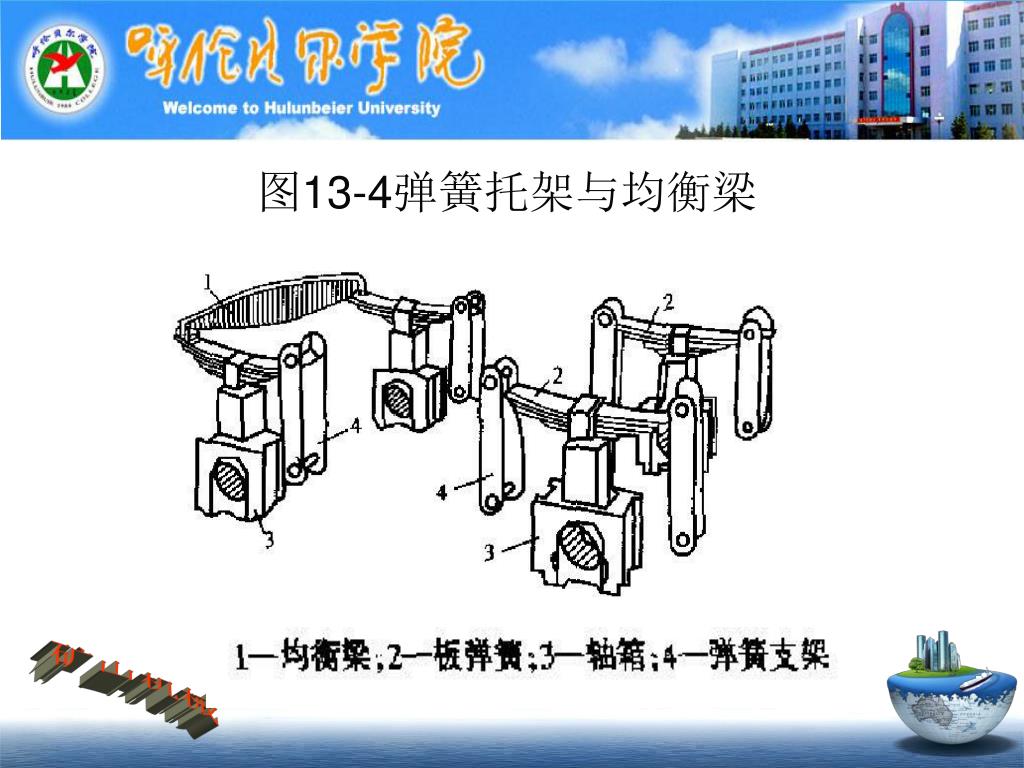

  11. 图13-4弹簧托架与均衡梁

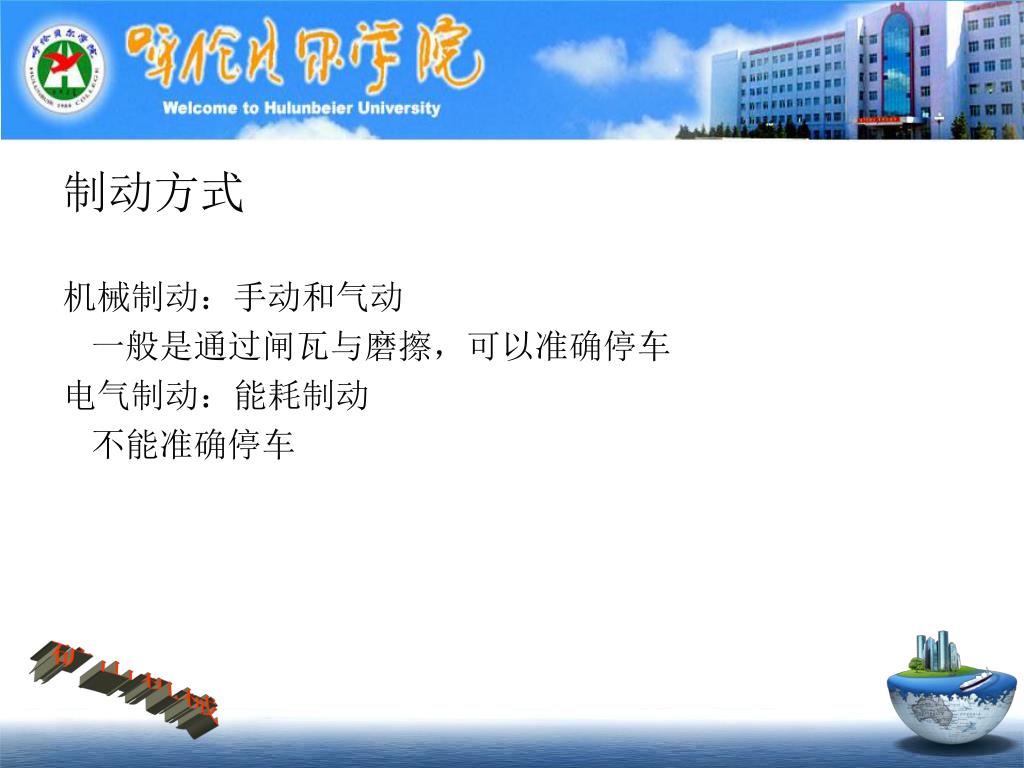

  12. 制动方式 机械制动：手动和气动 一般是通过闸瓦与磨擦，可以准确停车 电气制动：能耗制动 不能准确停车

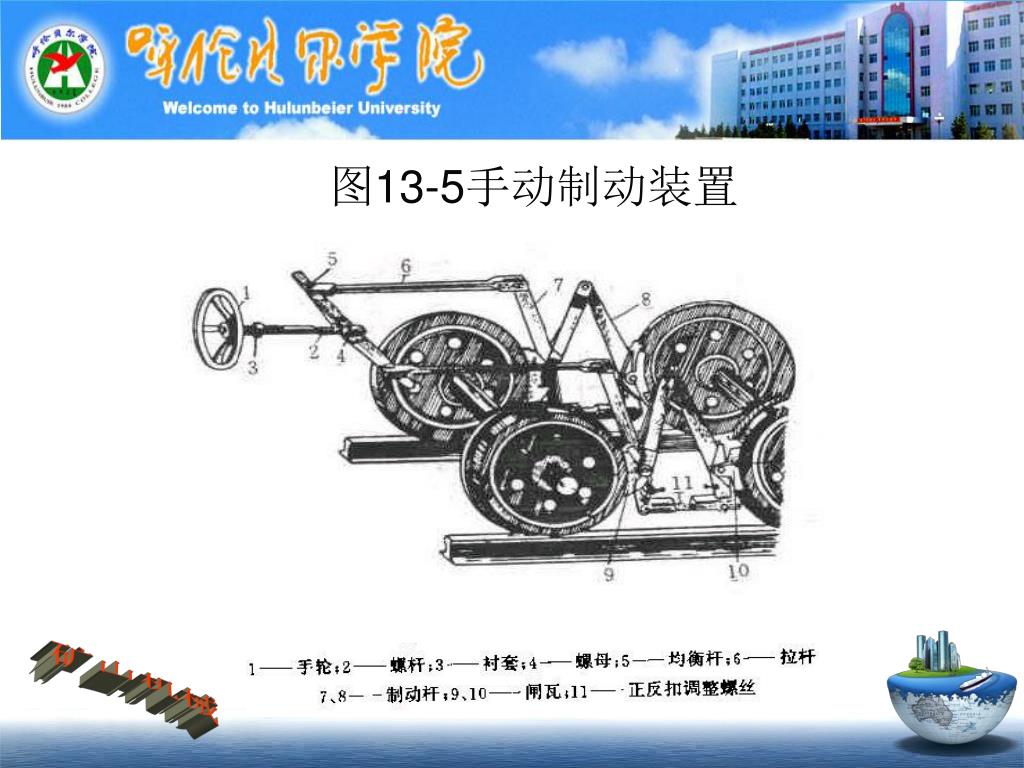

  13. 图13-5手动制动装置

  14. 6、加砂装置 a目的：向车轮前撒砂，增加粘着系数即牵引力 b方式：手动和气动 c要求：1MM以下的干砂

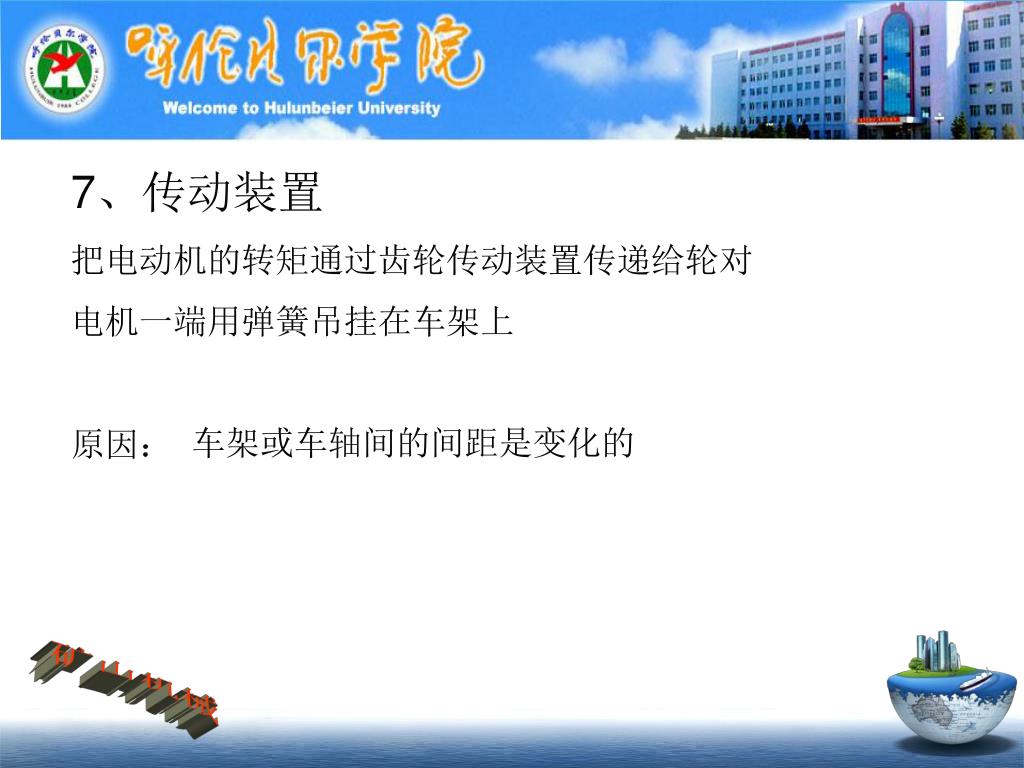

  15. 7、传动装置 把电动机的转矩通过齿轮传动装置传递给轮对 电机一端用弹簧吊挂在车架上 原因： 车架或车轴间的间距是变化的

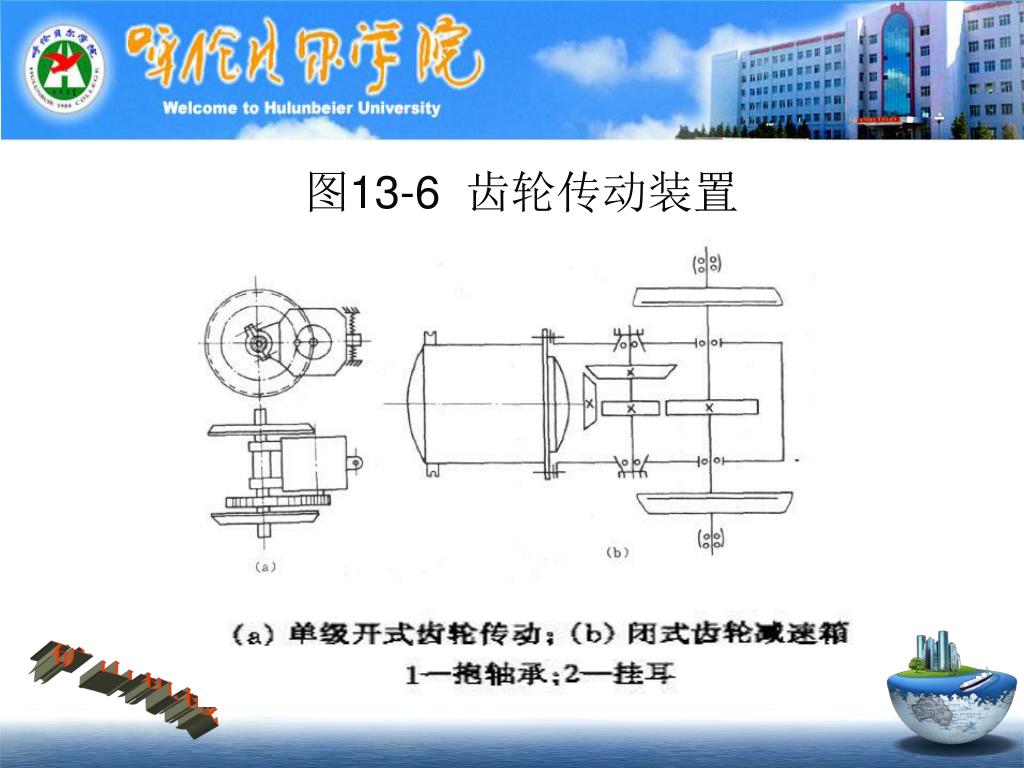

  16. 图13-6 齿轮传动装置

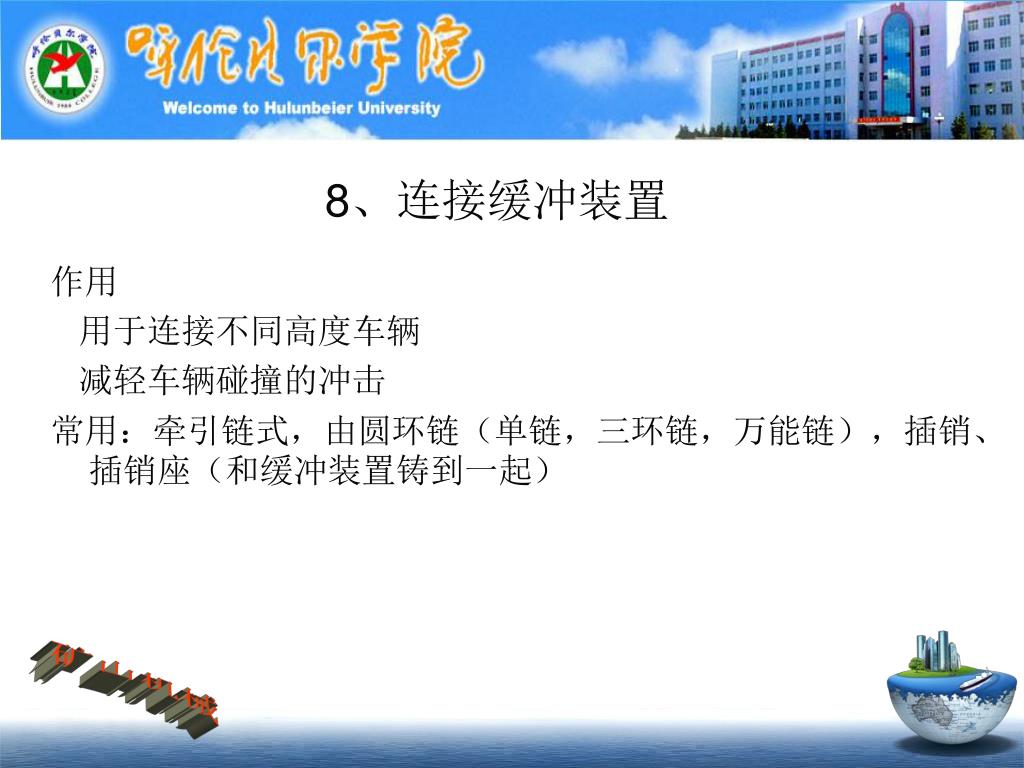

  17. 8、连接缓冲装置 作用 用于连接不同高度车辆 减轻车辆碰撞的冲击 常用：牵引链式，由圆环链（单链，三环链，万能链），插销、插销座（和缓冲装置铸到一起）

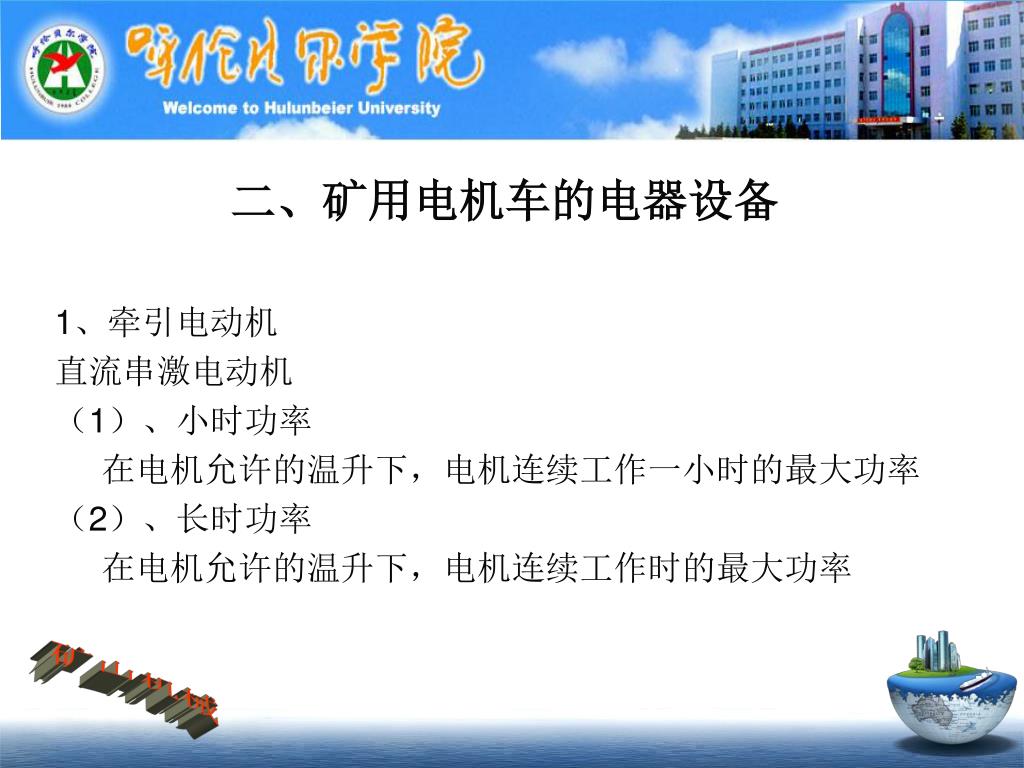

  18. 二、矿用电机车的电器设备 1、牵引电动机 直流串激电动机 （1）、小时功率 在电机允许的温升下，电机连续工作一小时的最大功率 （2）、长时功率 在电机允许的温升下，电机连续工作时的最大功率

  19. 2、控制器 主控制器：启动、调速、电气制动 3、受电弓 架线式获取电能的装置 4、自动开关 电源总开关、保护装置 5、启动电阻器 用于电阻调速，起分流分压作用

  20. 三、矿车 • 6、照明装置 种类 矿车的技术特征 容量：即运货的重量。有1T、1.5T、3T、5T 轨距：钢轨内缘的距离。600、762、900mm 轴距：两轴的间距 车皮系数：矿车质量与载货量之比

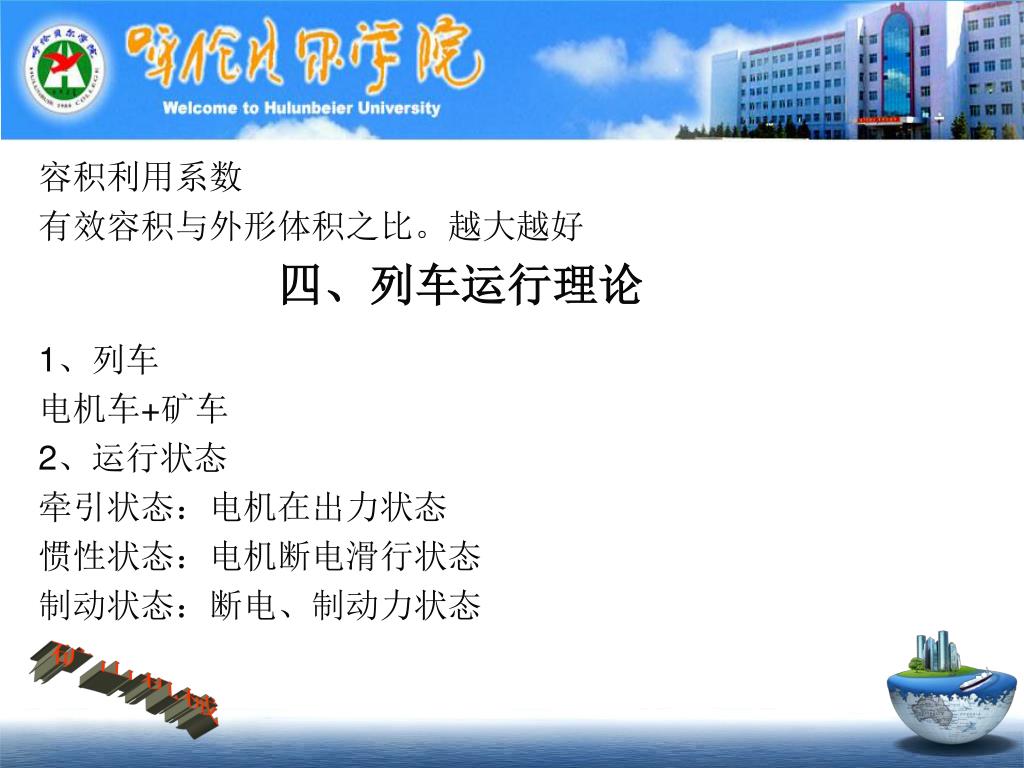

  21. 四、列车运行理论 容积利用系数 有效容积与外形体积之比。越大越好 1、列车 电机车+矿车 2、运行状态 牵引状态：电机在出力状态 惯性状态：电机断电滑行状态 制动状态：断电、制动力状态

  22. 3、运行方程式 牵引状态 牵引力F-静阻力WJ-惯性阻力Wa=0 静阻力

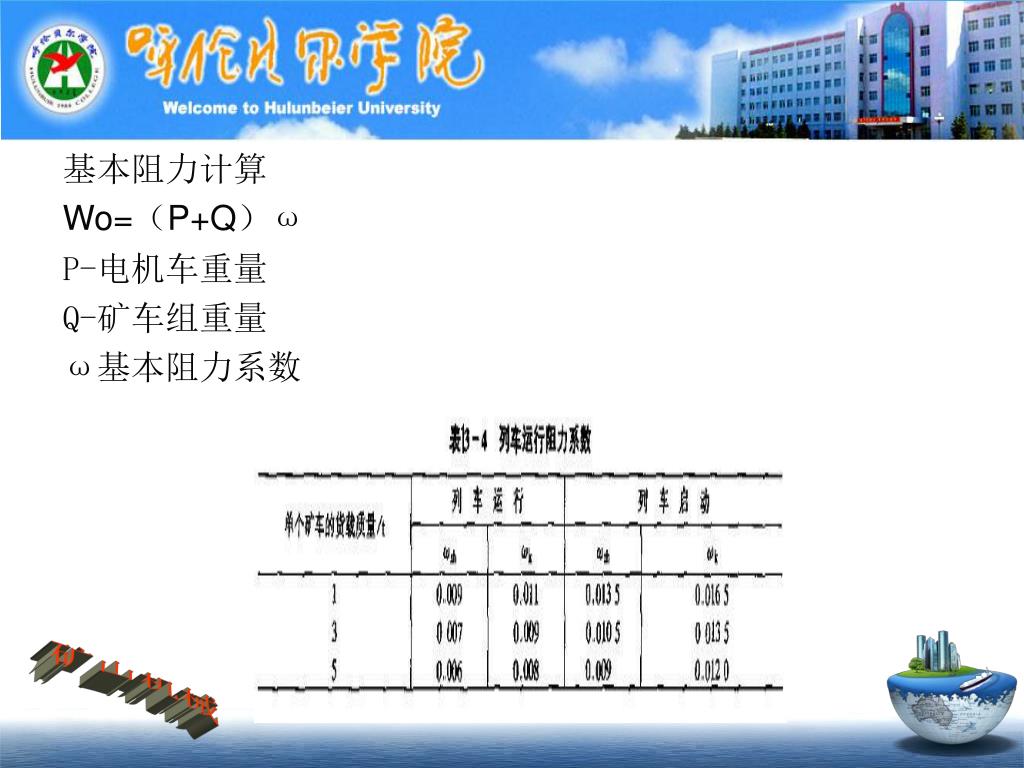

  23. 基本阻力计算 Wo=（P+Q）ω P-电机车重量 Q-矿车组重量 ω基本阻力系数

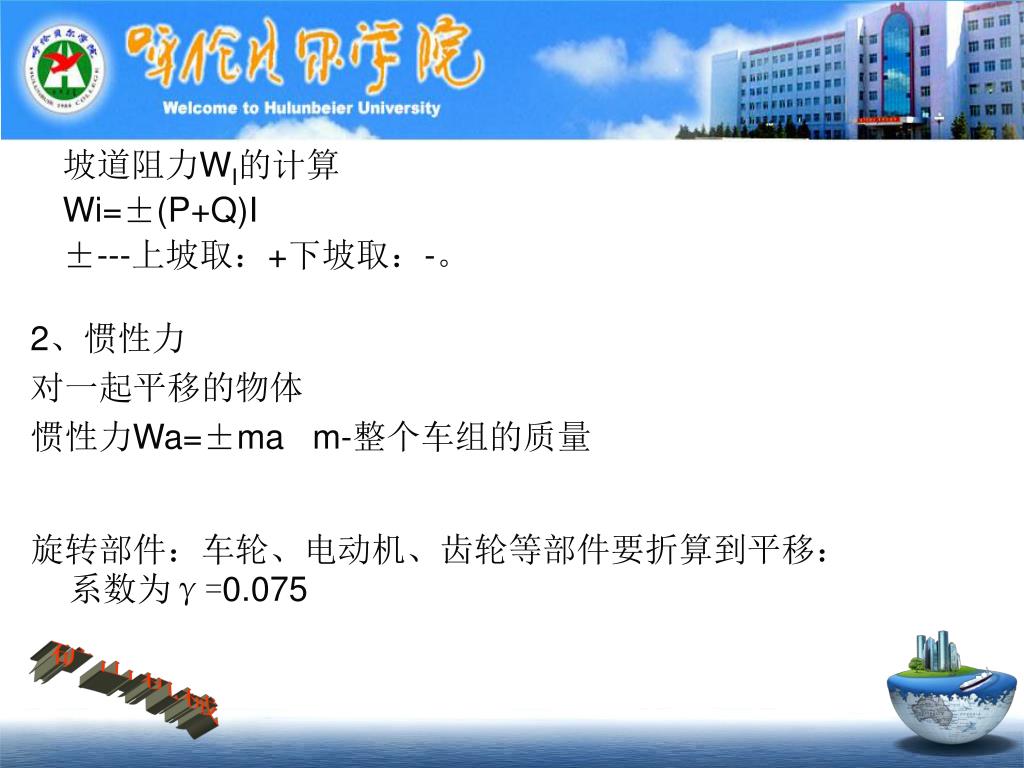

  24. 坡道阻力WI的计算 Wi=±(P+Q)I ±---上坡取：+下坡取：-。 2、惯性力 对一起平移的物体 惯性力Wa=±ma m-整个车组的质量 旋转部件：车轮、电动机、齿轮等部件要折算到平移：系数为γ=0.075

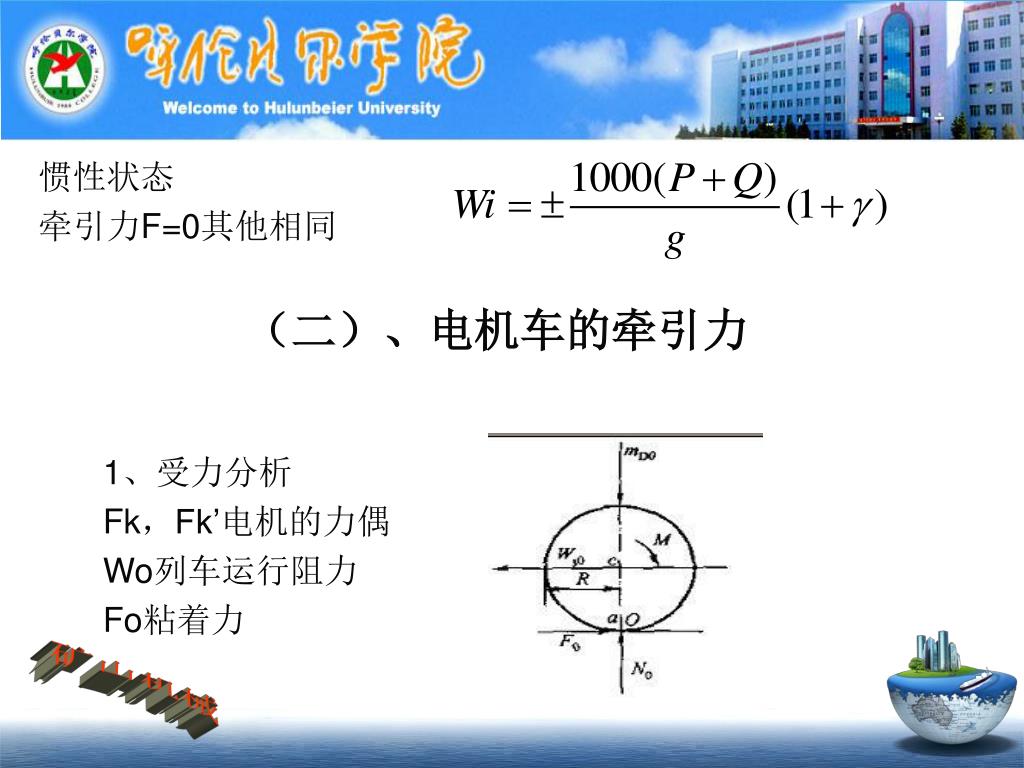

  25. （二）、电机车的牵引力 惯性状态 牵引力F=0其他相同 1、受力分析 Fk，Fk’电机的力偶 Wo列车运行阻力 Fo粘着力

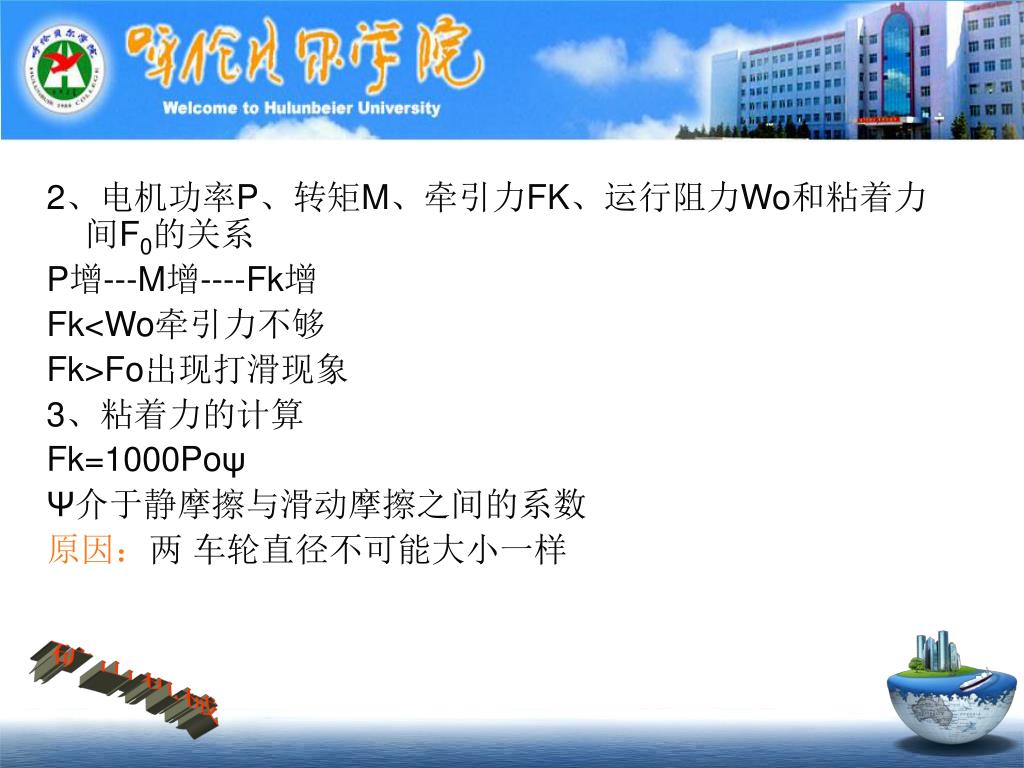

  26. 2、电机功率P、转矩M、牵引力FK、运行阻力Wo和粘着力间F0的关系2、电机功率P、转矩M、牵引力FK、运行阻力Wo和粘着力间F0的关系 P增---M增----Fk增 Fk<Wo牵引力不够 Fk>Fo出现打滑现象 3、粘着力的计算 Fk=1000Poψ Ψ介于静摩擦与滑动摩擦之间的系数 原因：两 车轮直径不可能大小一样

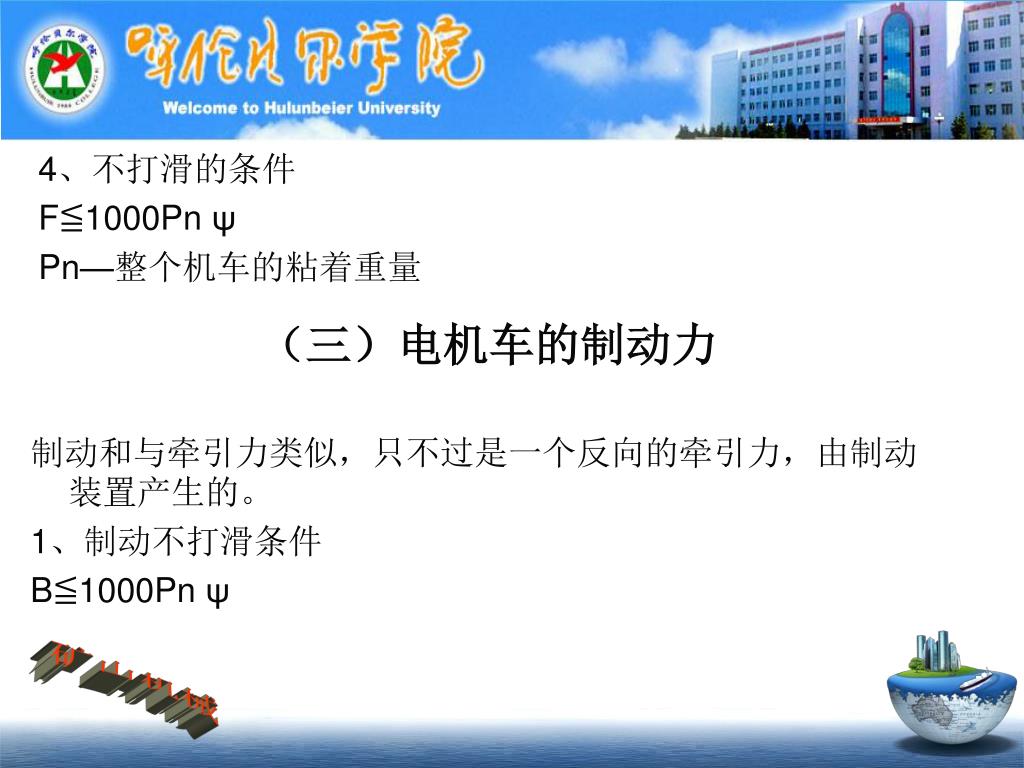

  27. （三）电机车的制动力 4、不打滑的条件 F≦1000Pn ψ Pn—整个机车的粘着重量 制动和与牵引力类似，只不过是一个反向的牵引力，由制动装置产生的。 1、制动不打滑条件 B≦1000Pn ψ

  28. 结论：若制动力过大，车轮闸死，列车处于滑行状态结论：若制动力过大，车轮闸死，列车处于滑行状态 （1）由于滑动系数小于粘着系数，制动距离加大 （2）加剧车轮的磨损 式中Pn—整个机车的粘着重量 制动力越大，是不是停车距离越短？

  29. 五、电机车运输计算 一、主要内容 1.机车的类型与粘着重量的选择 2.列车组成计算 3.确定全矿电机车的台数 二、机车的类型与粘着重量的选择 主要依据是瓦斯等 级，年产量、运输距离 粘着重量见下表

  30. （二）列车组车的计算 目标：确定一列车的矿车数 原则：符合三个条件 1、按电机车的粘着重量条件计算 上坡启动加速情况：牵引力≤粘着力

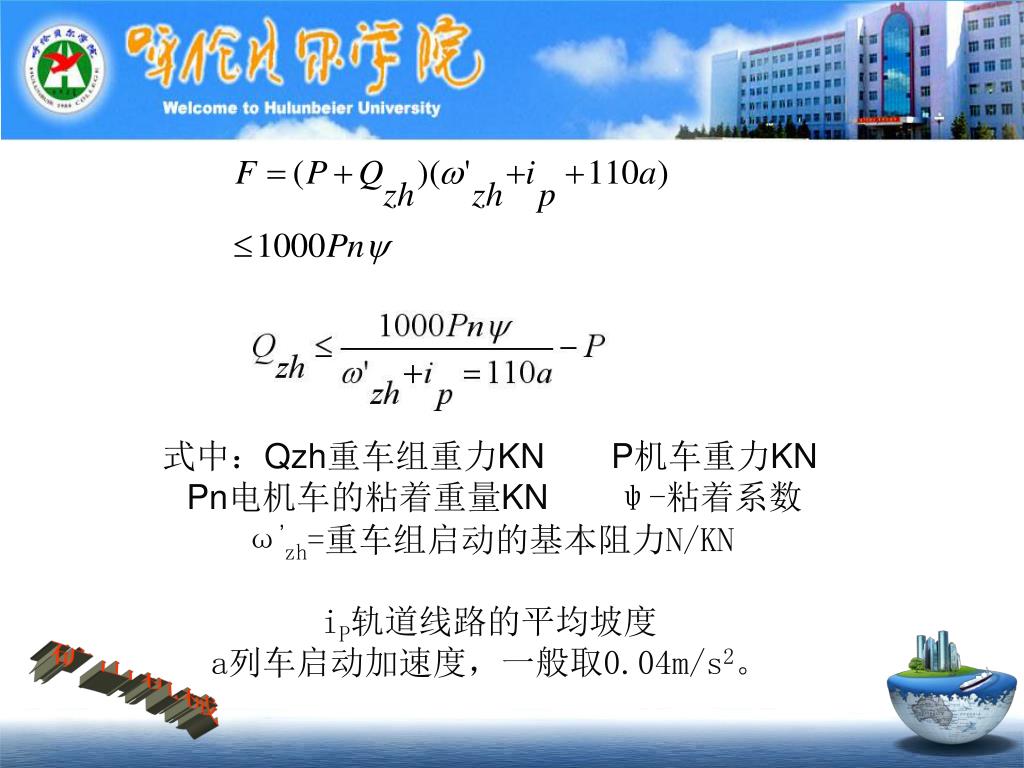

  31. 式中：Qzh重车组重力KN P机车重力KN Pn电机车的粘着重量KN ψ-粘着系数ω’zh=重车组启动的基本阻力N/KNiP轨道线路的平均坡度a列车启动加速度，一般取0.04m/s2。

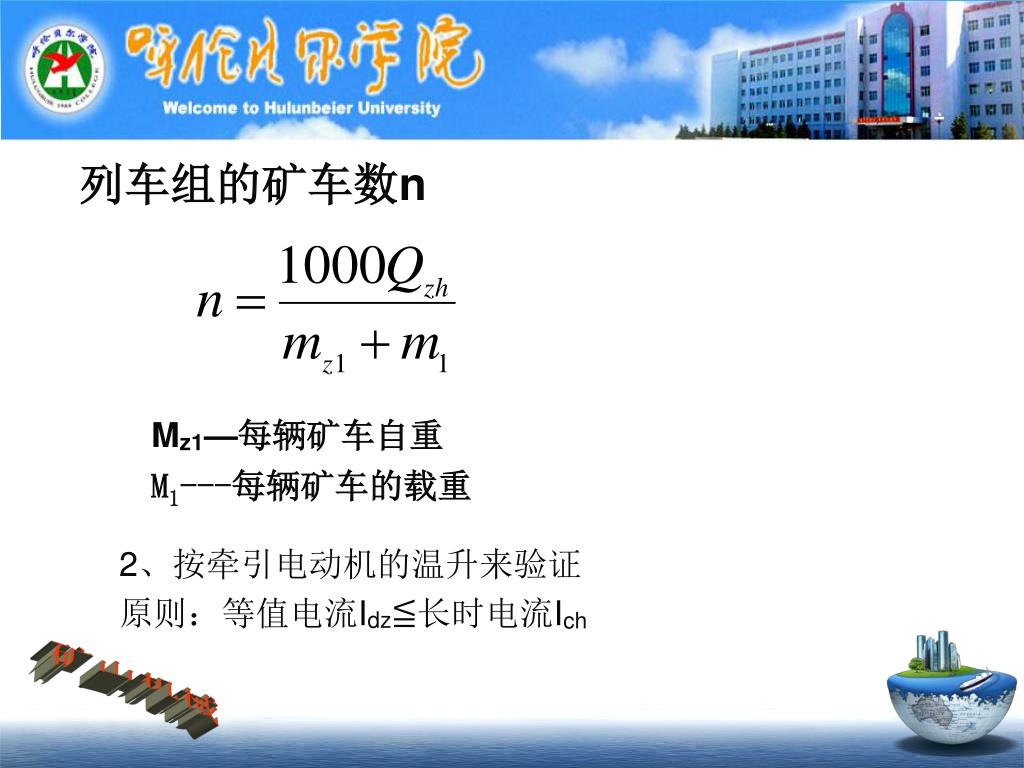

  32. 列车组的矿车数n Mz1—每辆矿车自重 M1---每辆矿车的载重 2、按牵引电动机的温升来验证 原则：等值电流Idz≦长时电流Ich

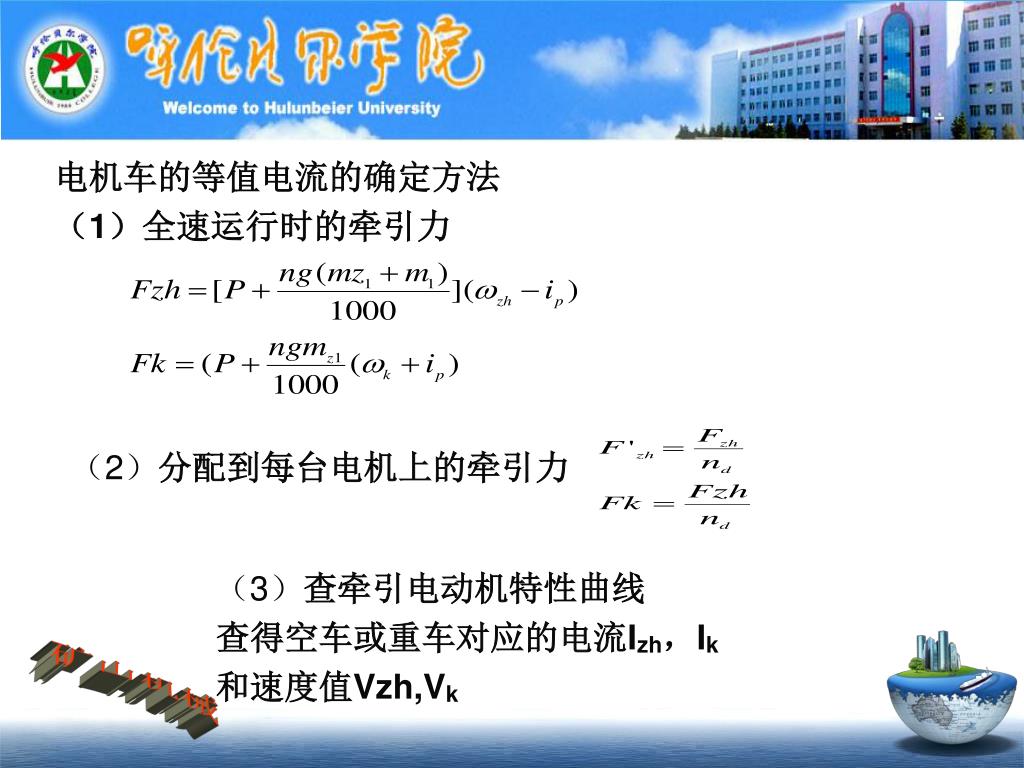

  33. 电机车的等值电流的确定方法 （1）全速运行时的牵引力 （2）分配到每台电机上的牵引力 （3）查牵引电动机特性曲线 查得空车或重车对应的电流Izh，Ik 和速度值Vzh,Vk

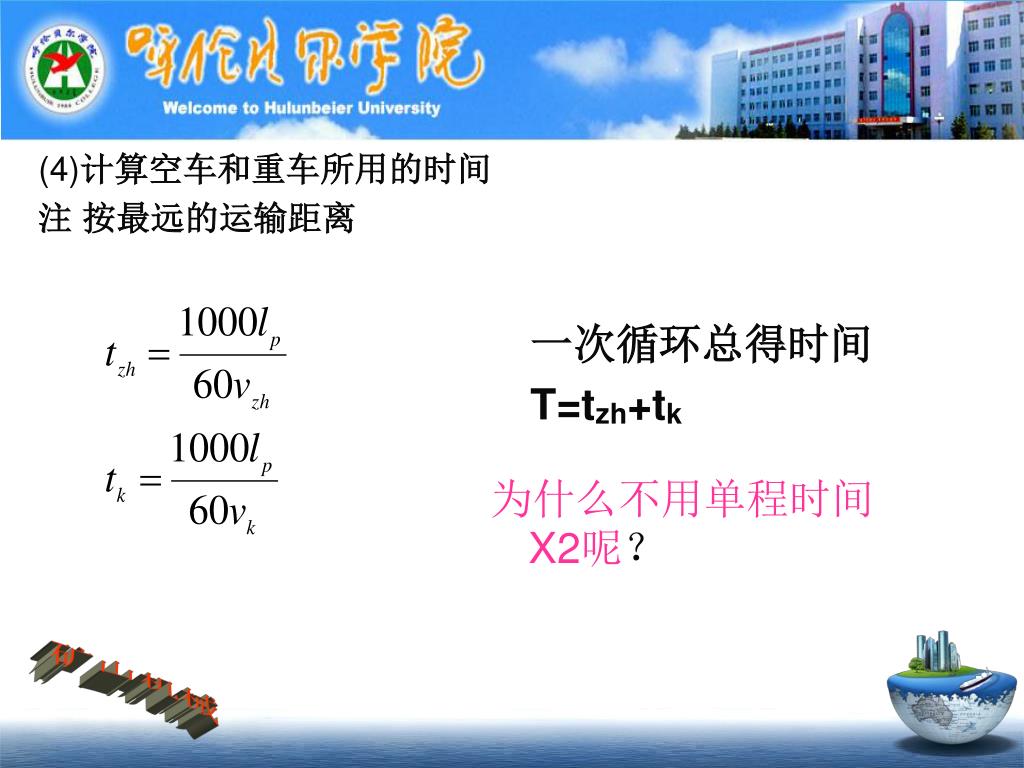

  34. (4)计算空车和重车所用的时间 注 按最远的运输距离 一次循环总得时间 T=tzh+tk 为什么不用单程时间X2呢？

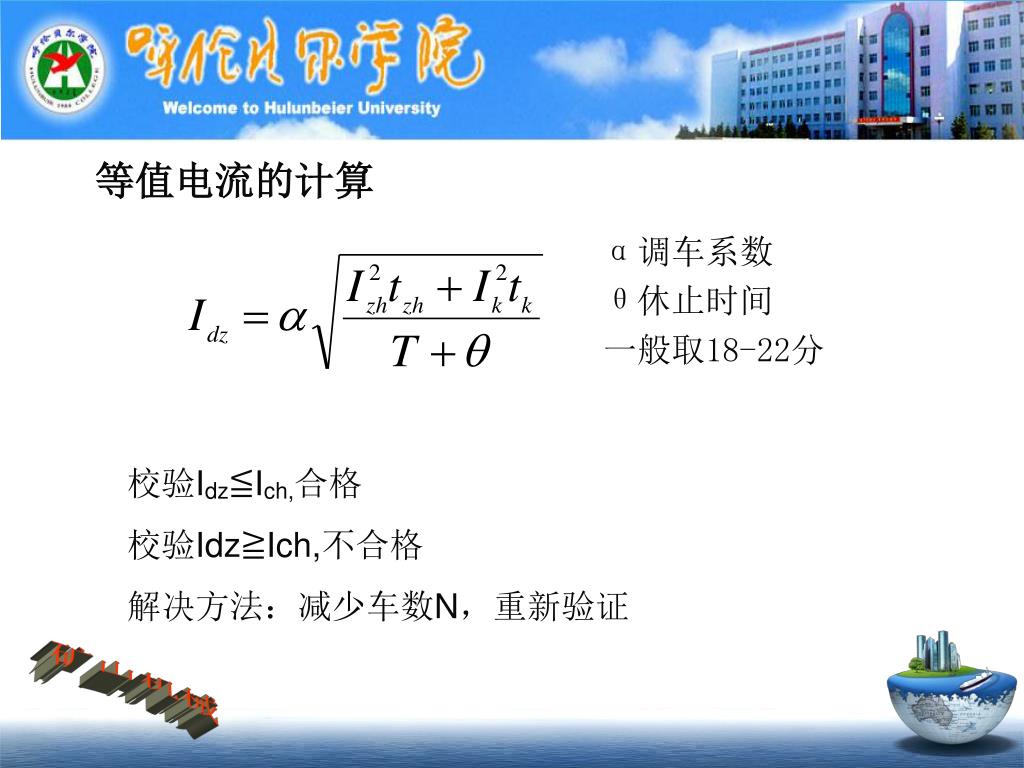

  35. 等值电流的计算 α调车系数 θ休止时间 一般取18-22分 校验Idz≦Ich,合格 校验Idz≧Ich,不合格 解决方法：减少车数N，重新验证

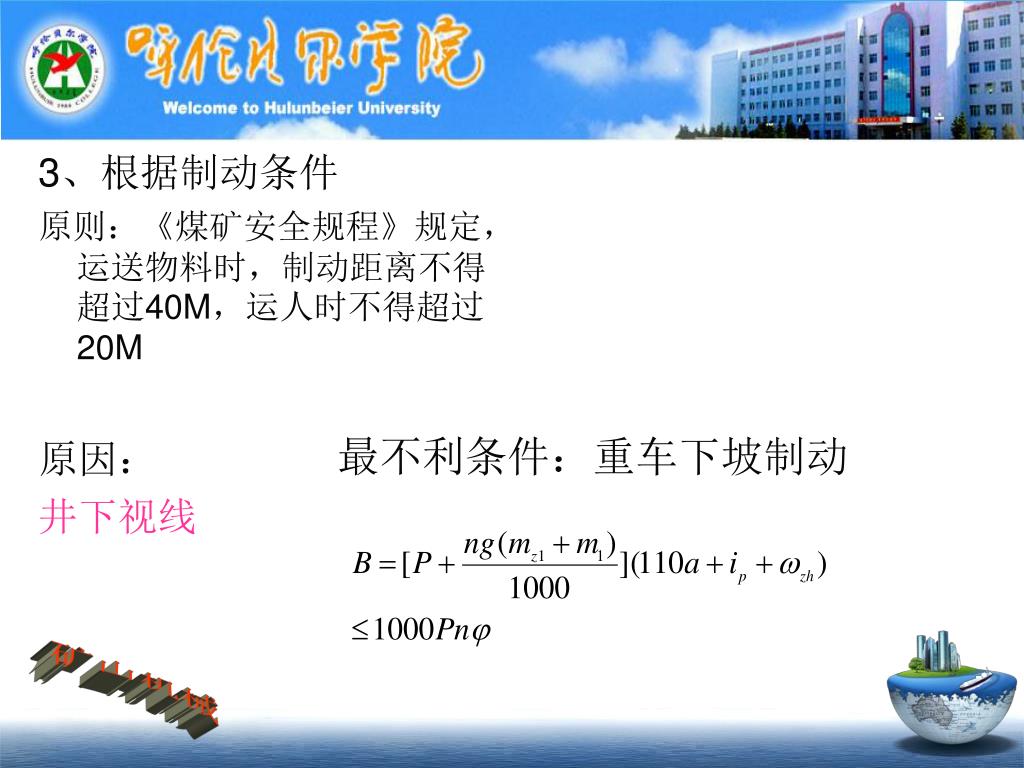

  36. 3、根据制动条件 原则：《煤矿安全规程》规定，运送物料时，制动距离不得超过40M，运人时不得超过20M 原因： 井下视线 最不利条件：重车下坡制动

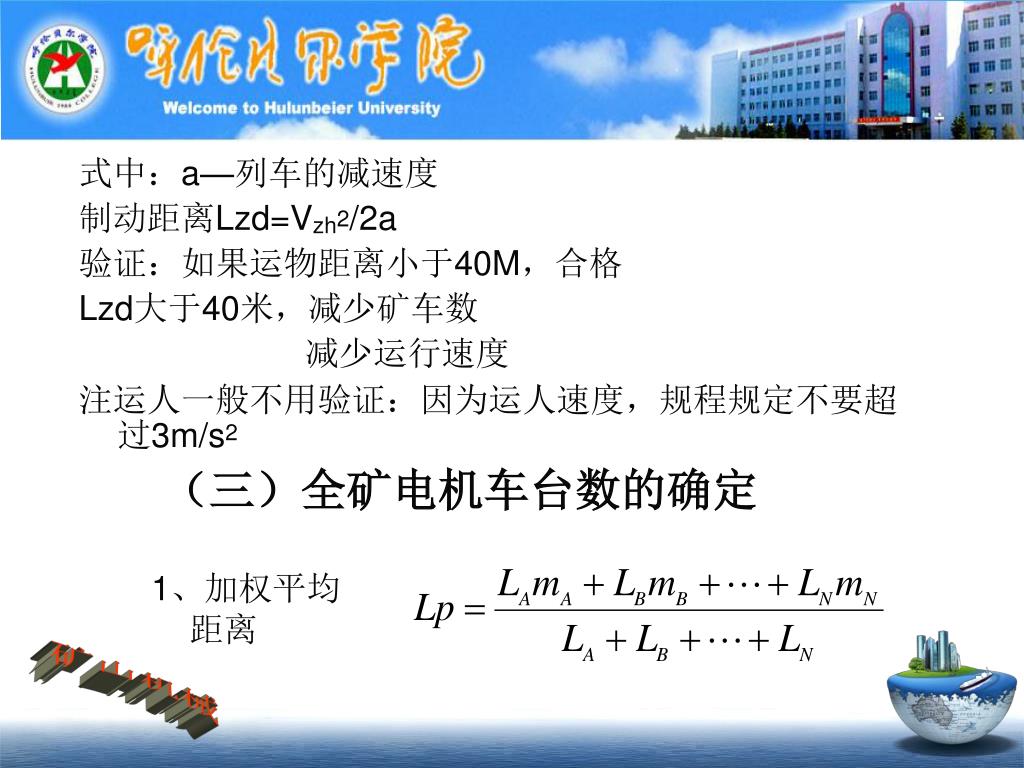

  37. （三）全矿电机车台数的确定 式中：a—列车的减速度 制动距离Lzd=Vzh2/2a 验证：如果运物距离小于40M，合格 Lzd大于40米，减少矿车数 减少运行速度 注运人一般不用验证：因为运人速度，规程规定不要超过3m/s2 1、加权平均距离

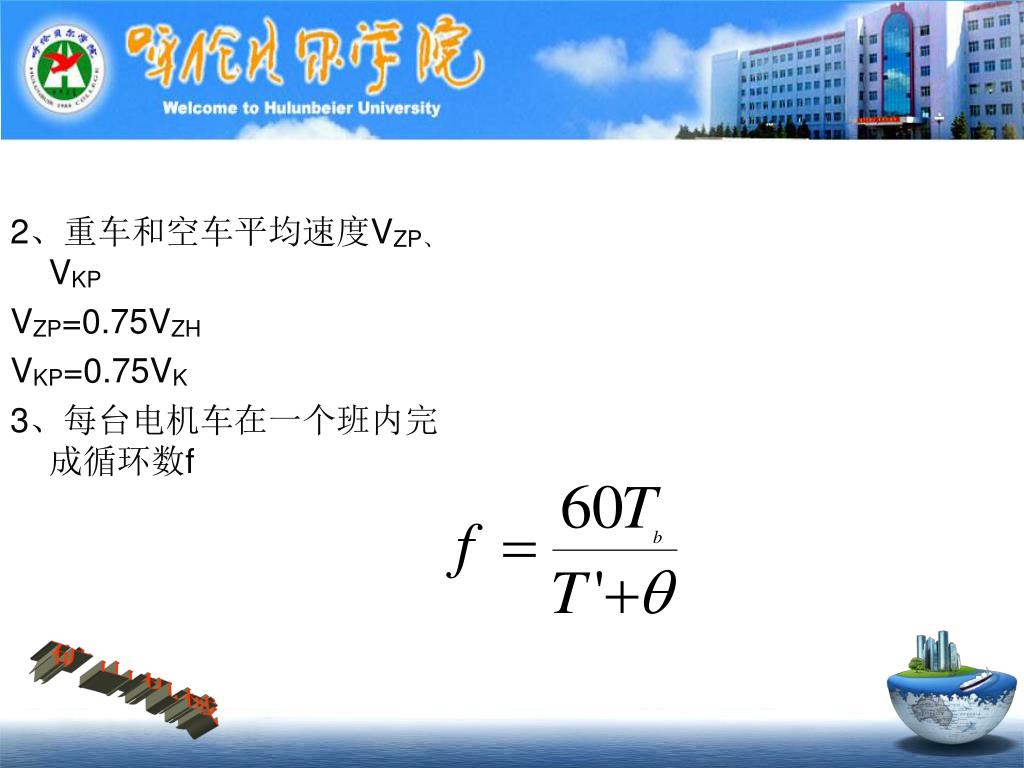

  38. 2、重车和空车平均速度VZP、VKP VZP=0.75VZH VKP=0.75VK 3、每台电机车在一个班内完成循环数f

  39. 4、每班需要运货的次数 K1-运输不均匀系数一般到１.２５综采时取１.３５ K2-矸石因数，Ｋ２＝１＋ 每班矸石量／Ｍb Mb-每班运煤量kg n-矿车数 ５、每班运送人员次数fr 《规程》规定，长度超过１.５km的主要上下班的人员，必须机械运人，一班每翼一次

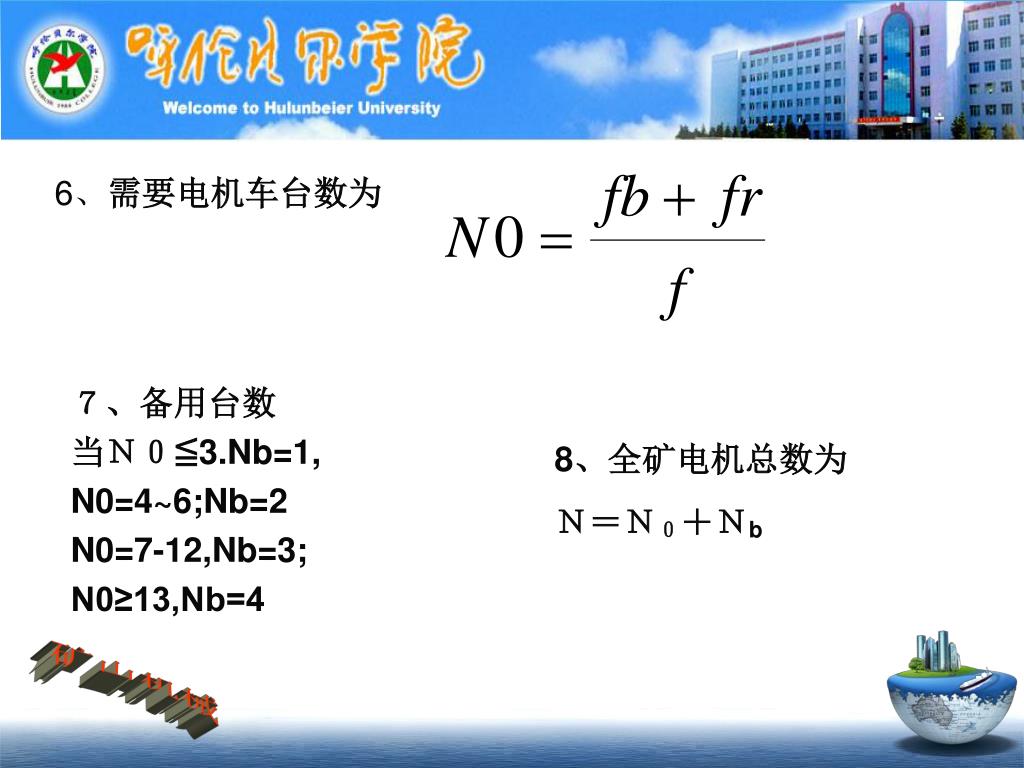

  40. 6、需要电机车台数为 ７、备用台数 当Ｎ０≦3.Nb=1, N0=4~6;Nb=2 N0=7-12,Nb=3; N0≥13,Nb=4 8、全矿电机总数为 Ｎ＝Ｎ０＋Ｎb

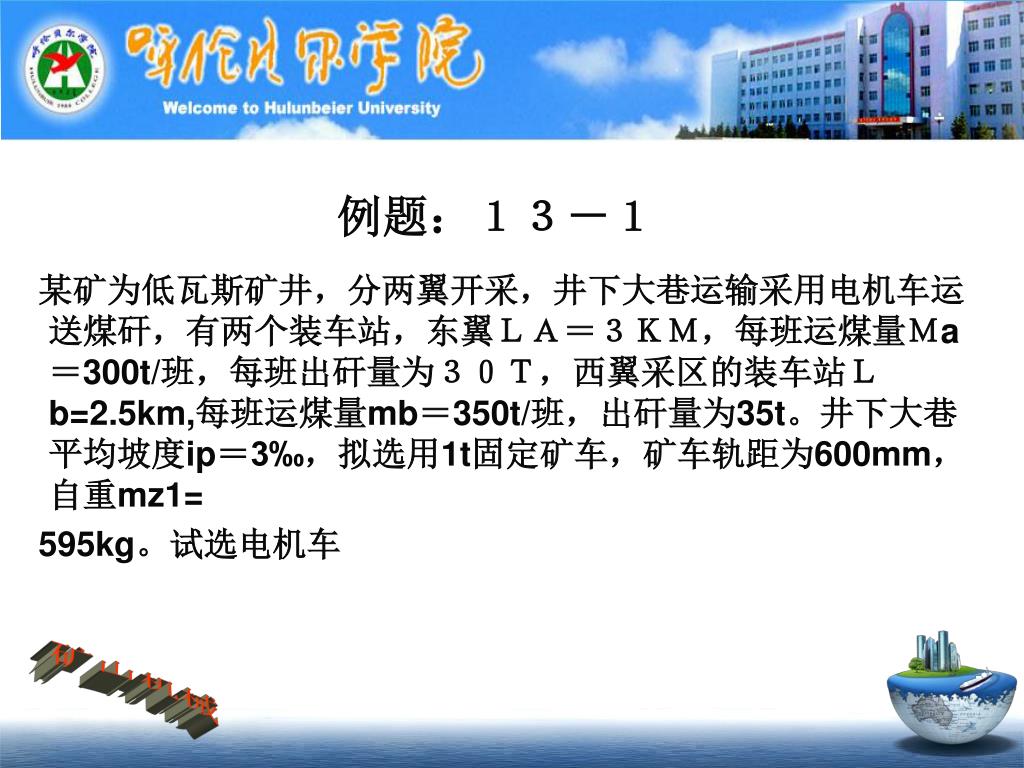

  41. 例题：１３－１ 某矿为低瓦斯矿井，分两翼开采，井下大巷运输采用电机车运送煤矸，有两个装车站，东翼ＬＡ＝３ＫＭ，每班运煤量Ｍa＝300t/班，每班出矸量为３０Ｔ，西翼采区的装车站Ｌb=2.5km,每班运煤量mb＝350t/班，出矸量为35t。井下大巷平均坡度ip＝3‰，拟选用1t固定矿车，矿车轨距为600mm，自重mz1= 595kg。试选电机车

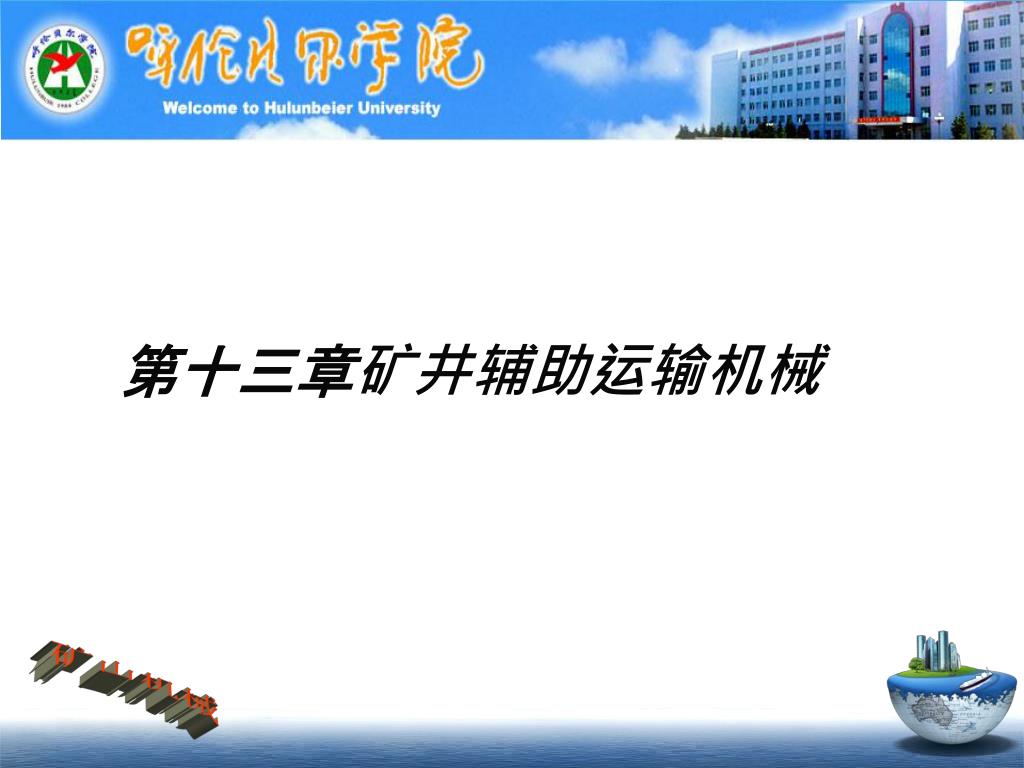

  42. 第十三章矿井辅助运输机械

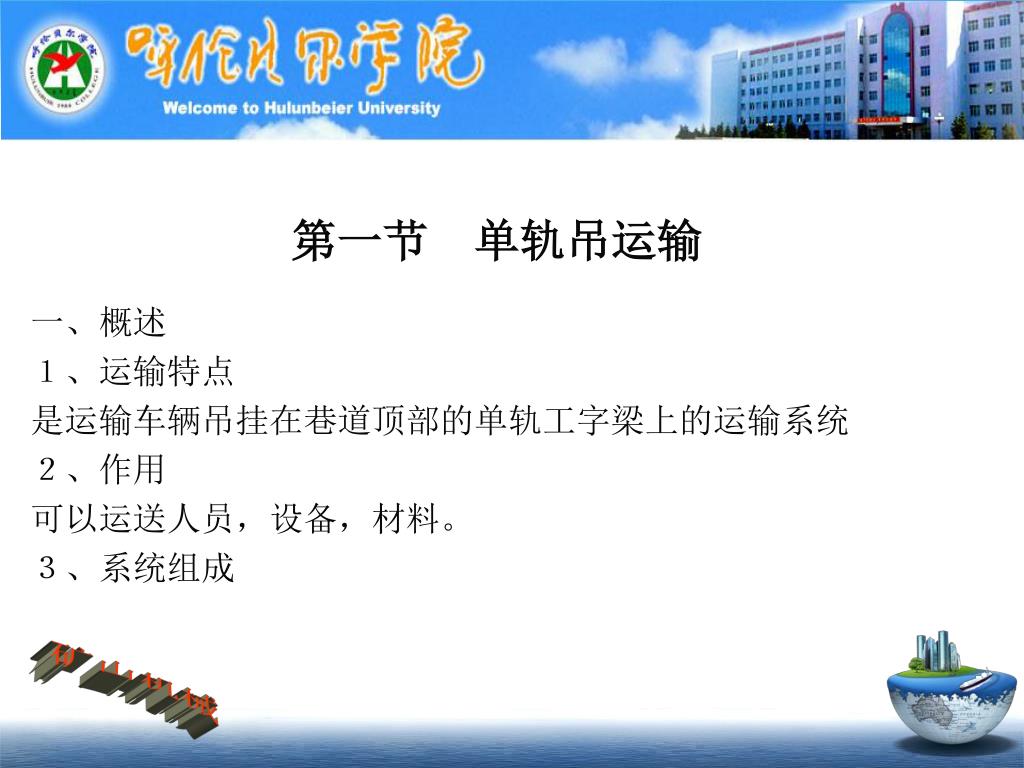

  43. 第一节　单轨吊运输 一、概述 １、运输特点 是运输车辆吊挂在巷道顶部的单轨工字梁上的运输系统 ２、作用 可以运送人员，设备，材料。 ３、系统组成

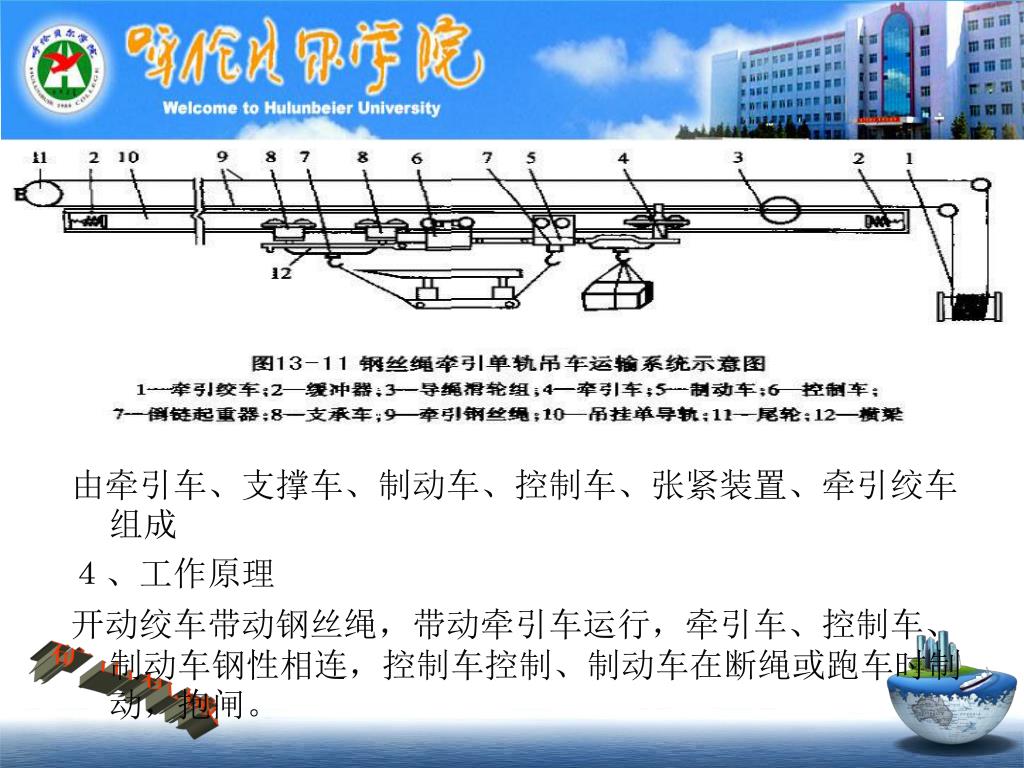

  44. 由牵引车、支撑车、制动车、控制车、张紧装置、牵引绞车组成由牵引车、支撑车、制动车、控制车、张紧装置、牵引绞车组成 ４、工作原理 开动绞车带动钢丝绳，带动牵引车运行，牵引车、控制车、制动车钢性相连，控制车控制、制动车在断绳或跑车时制动，抱闸。
