  1. Windows Presentation Foundation Jaroslav Klíma, MFF UK 17.5.2007

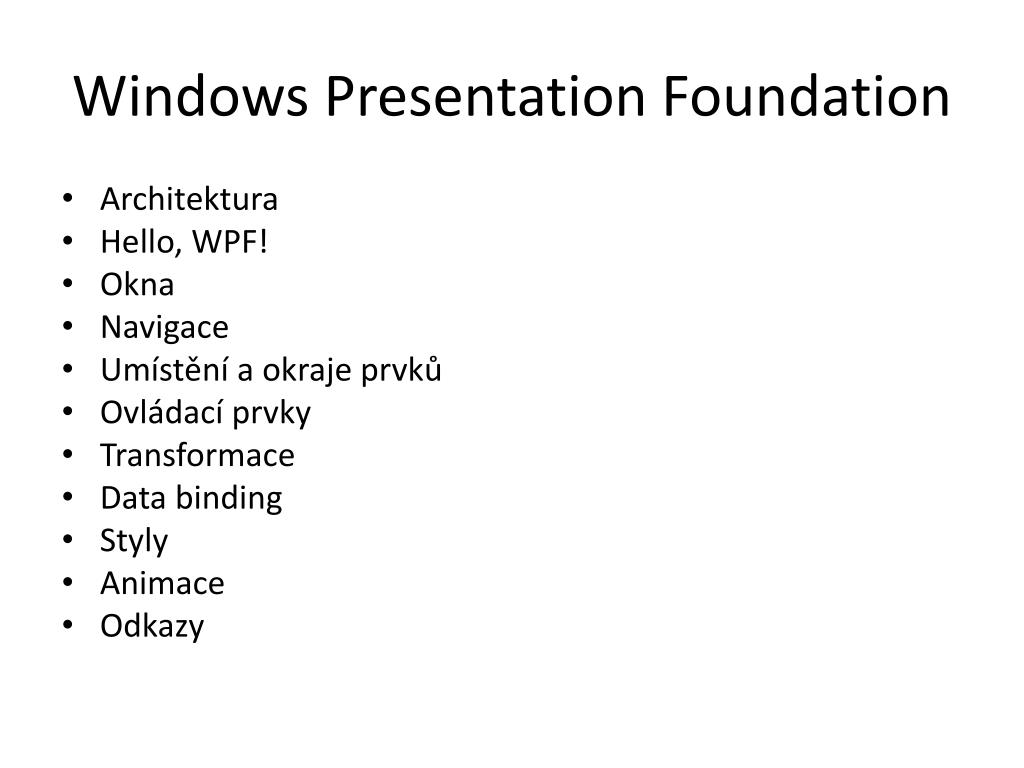

  2. Windows Presentation Foundation • Architektura • Hello, WPF! • Okna • Navigace • Umístění a okraje prvků • Ovládací prvky • Transformace • Data binding • Styly • Animace • Odkazy

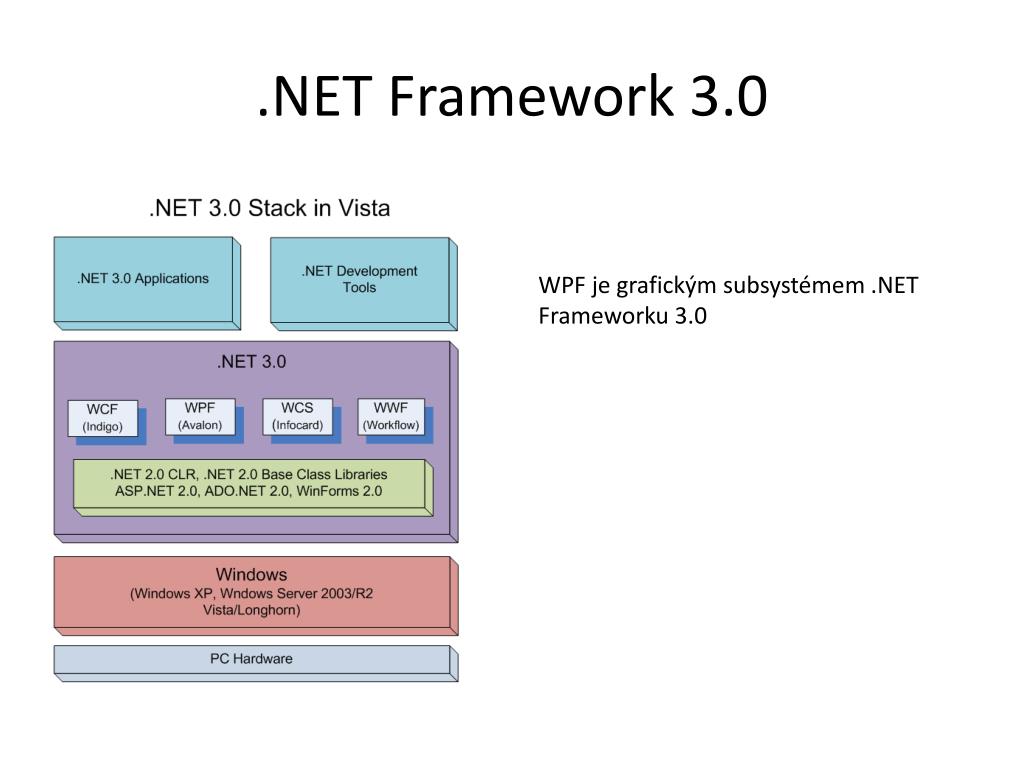

  3. .NET Framework 3.0 WPF je grafickým subsystémem .NET Frameworku 3.0

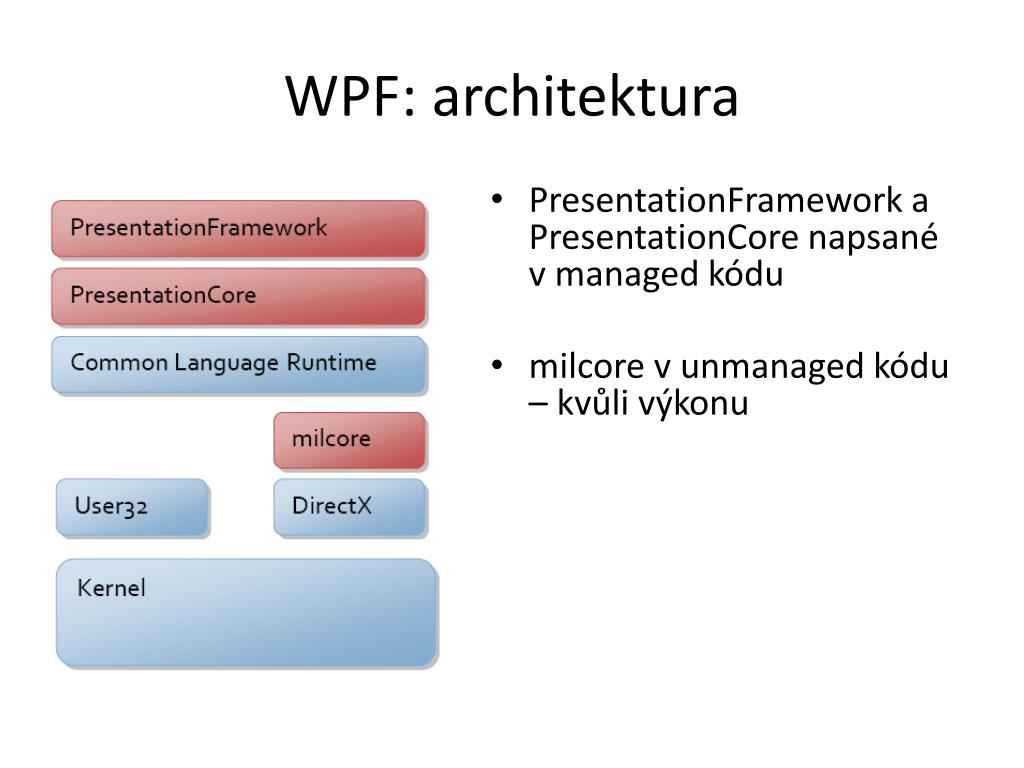

  4. WPF: architektura • PresentationFramework a PresentationCore napsané v managed kódu • milcore v unmanaged kódu – kvůli výkonu

  5. PresentationCore • System.Threading.DispatcherObject • Základ pro většinu objektů • Řeší běh více vláken současně • Systém správ jako Win32 • Messages “bubble” or “tunnel” • System.Windows.DependencyObject • Vlastnosti místo metod • Notifikace o změně – INotifyPropertyChange • Sdílené výchozí hodnoty vlastností • Attached properties

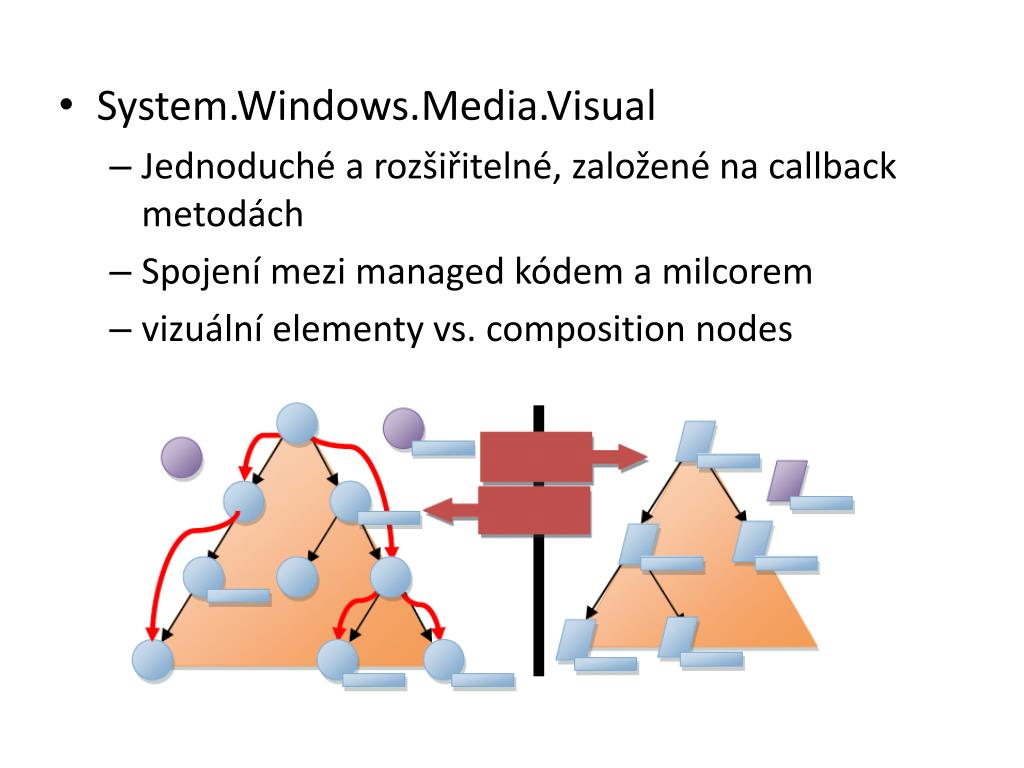

  6. System.Windows.Media.Visual • Jednoduché a rozšiřitelné, založené na callback metodách • Spojení mezi managed kódem a milcorem • vizuální elementy vs. composition nodes

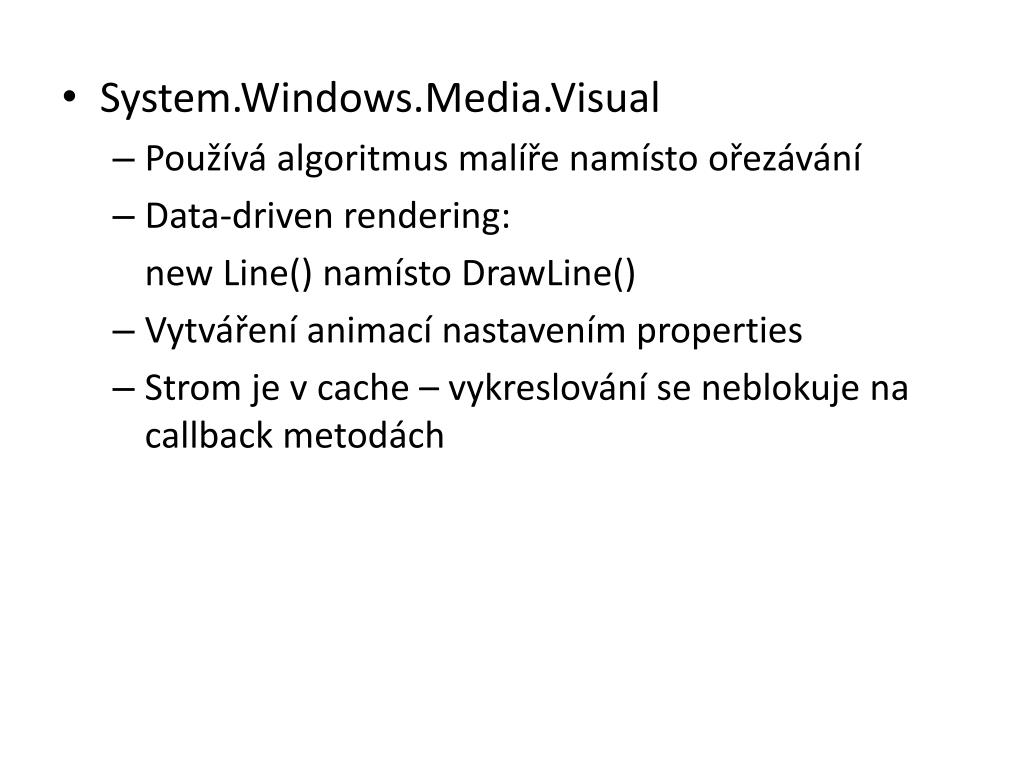

  7. System.Windows.Media.Visual • Používá algoritmus malíře namísto ořezávání • Data-driven rendering: new Line() namísto DrawLine() • Vytváření animací nastavením properties • Strom je v cache – vykreslování se neblokuje na callback metodách

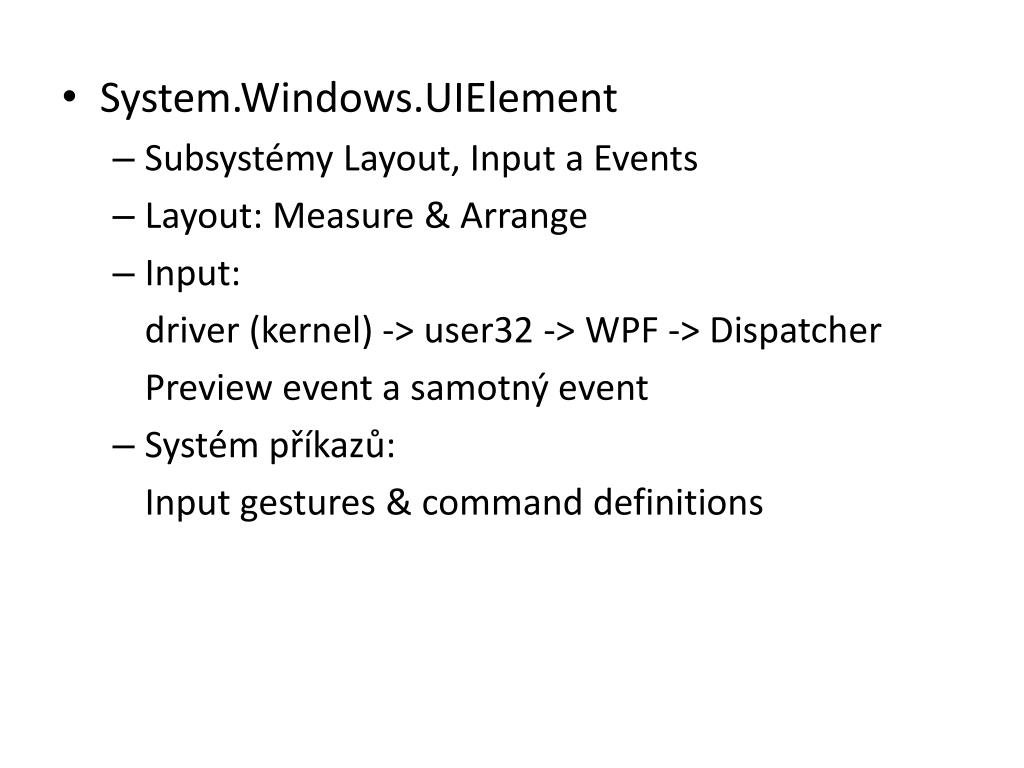

  8. System.Windows.UIElement • Subsystémy Layout, Input a Events • Layout: Measure & Arrange • Input: driver (kernel) -> user32 -> WPF -> Dispatcher Preview event a samotný event • Systém příkazů: Input gestures & command definitions

  9. PresentationFramework • System.Windows.FrameworkElement • Nadstavba subsystémů nižších vrstev a několik nových subsystémů • Layout aplikace vlastnosti jako MinWidth, Margin... • Brána k nižším vrstvám, např. StoryBoard • Data binding • podobně jako v ASP.NET • můžeme bindovat vlastnosti, transformace i seznamy • Data templates, styling (explicitní a implicitní)

  10. System.Windows.Controls.Control • Šablony – ControlTemplate • Control • základní vlastnosti (Background, Padding..) • data model – vlastnosti ovlivňující model interakce nebo model zobrazení podle konkrétních dat • interaction model – příkazy a jejich vazby na gesta • Object Control.Content

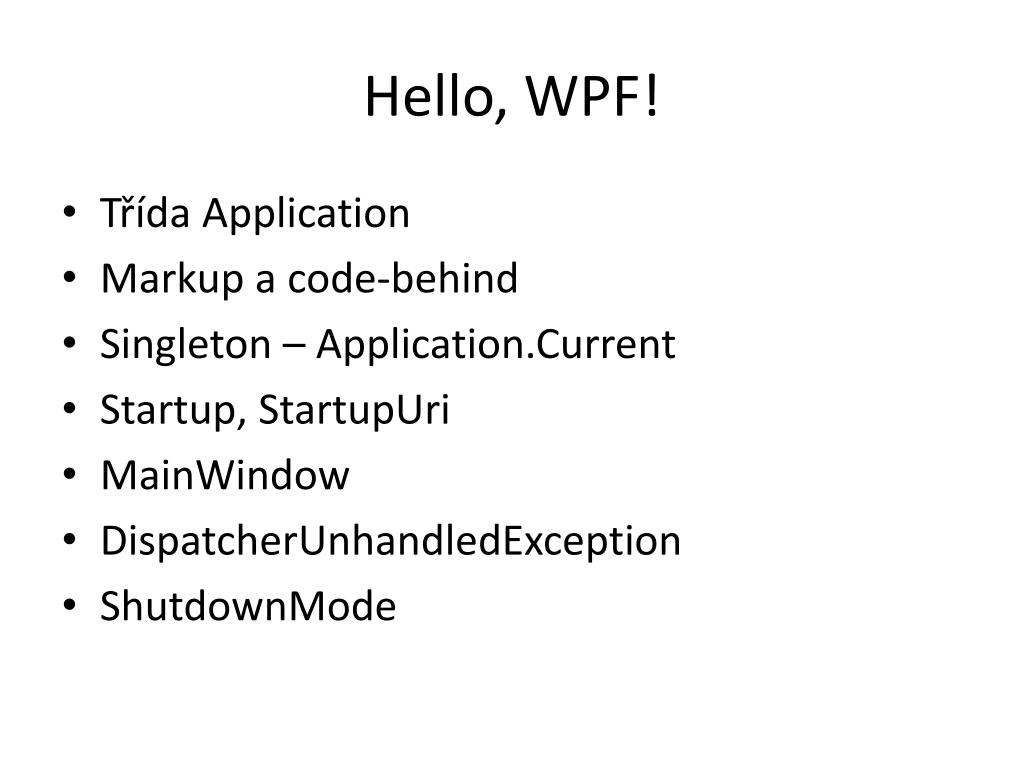

  11. Hello, WPF! • Třída Application • Markup a code-behind • Singleton – Application.Current • Startup, StartupUri • MainWindow • DispatcherUnhandledException • ShutdownMode

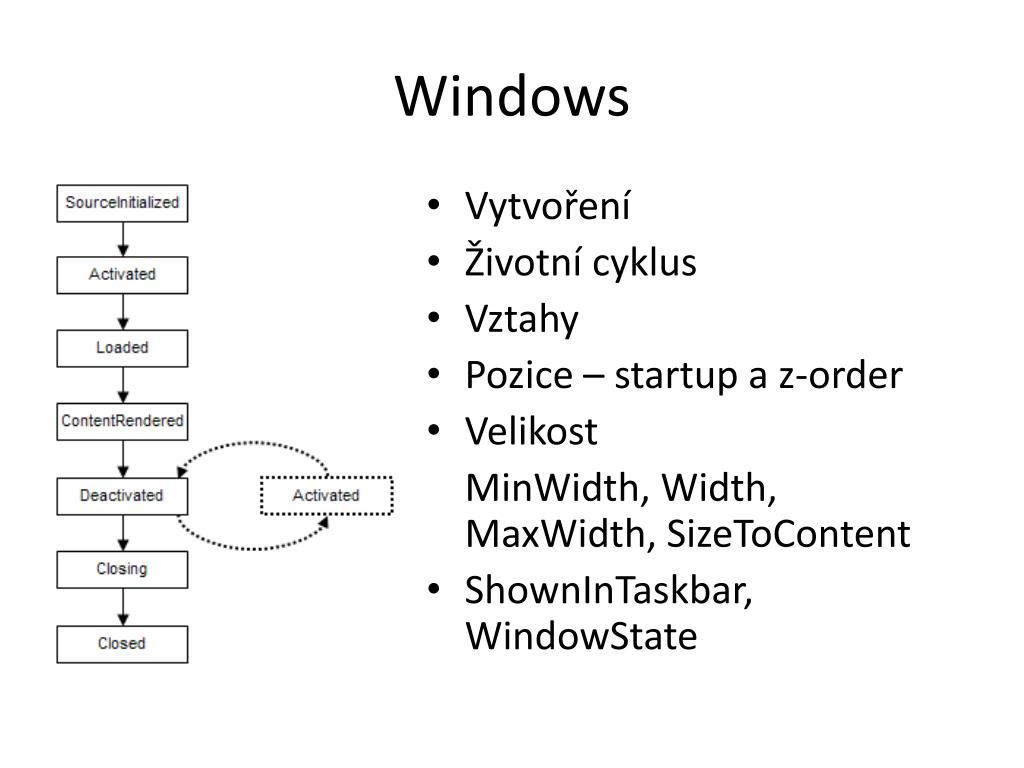

  12. Windows • Vytvoření • Životní cyklus • Vztahy • Pozice – startup a z-order • Velikost MinWidth, Width, MaxWidth, SizeToContent • ShownInTaskbar, WindowState

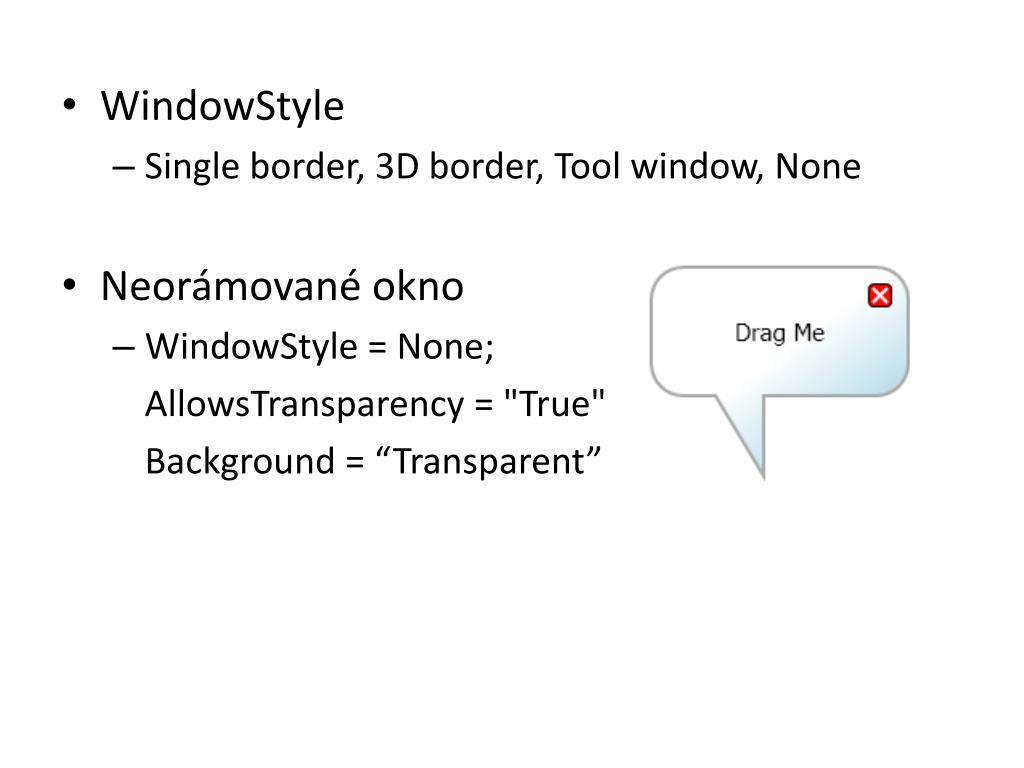

  13. WindowStyle • Single border, 3D border, Tool window, None • Neorámované okno • WindowStyle = None; AllowsTransparency="True" Background = “Transparent”

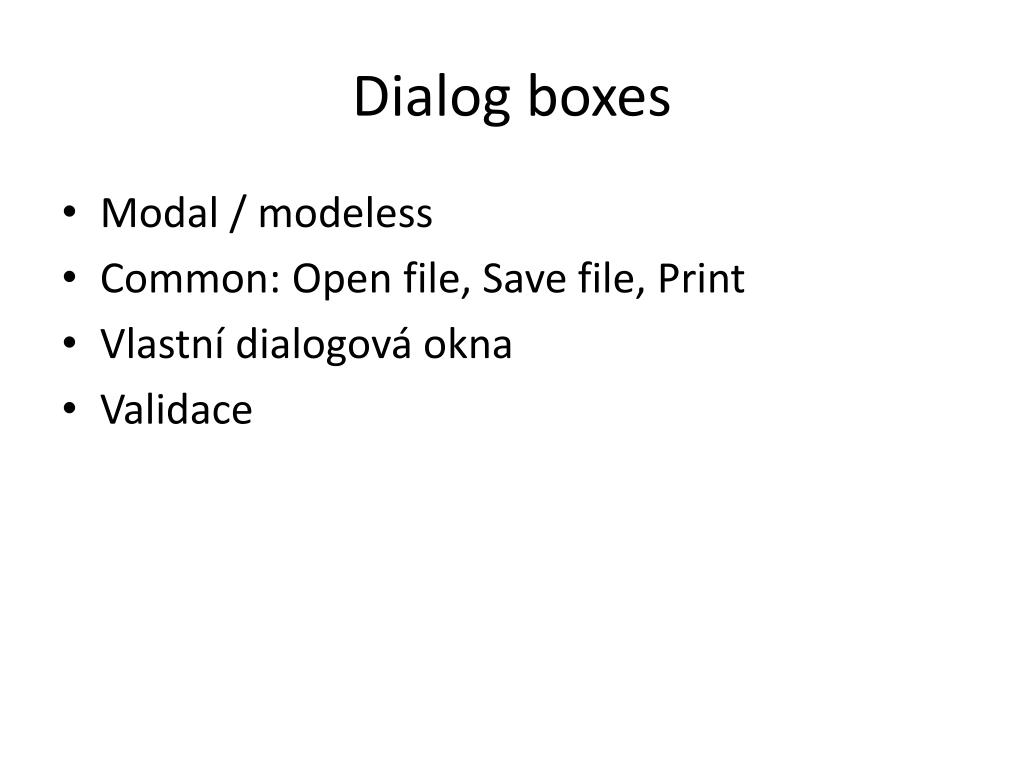

  14. Dialog boxes • Modal / modeless • Common: Open file, Save file, Print • Vlastní dialogová okna • Validace

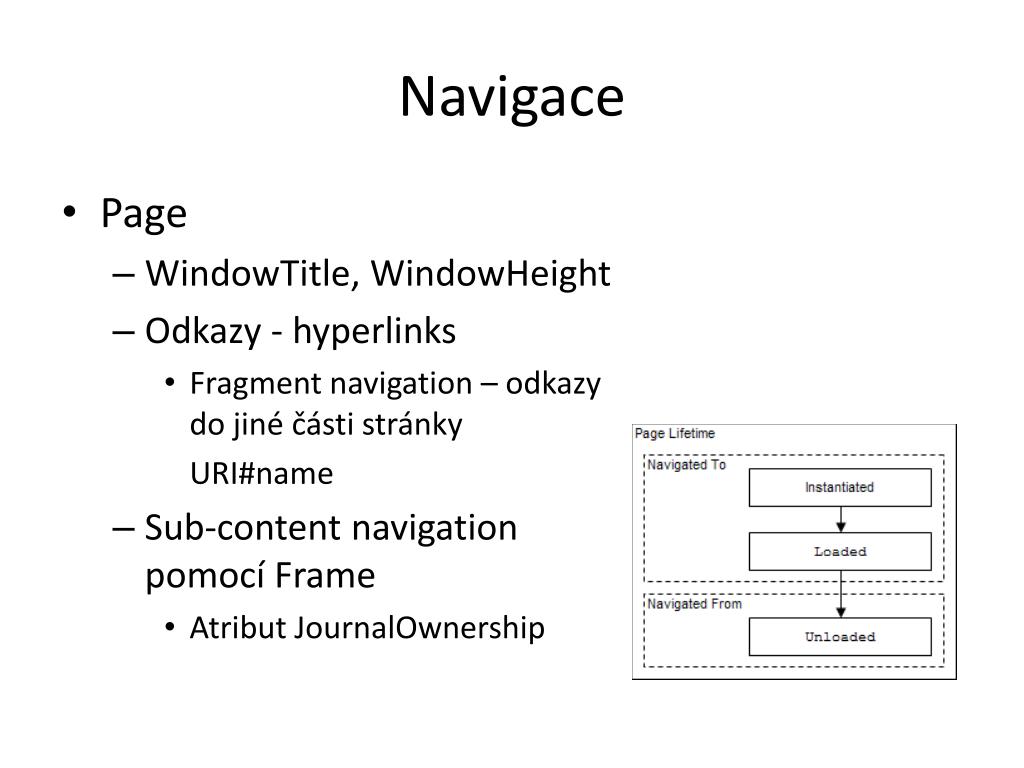

  15. Navigace • Page • WindowTitle, WindowHeight • Odkazy - hyperlinks • Fragment navigation – odkazy do jiné části stránky URI#name • Sub-content navigation pomocí Frame • Atribut JournalOwnership

  16. Navigation service • Pseudo-strukturovaná navigace • Pomocí konstruktoru a application-scope vlastností • Strukturovaná navigace • Pomocí PageFunction

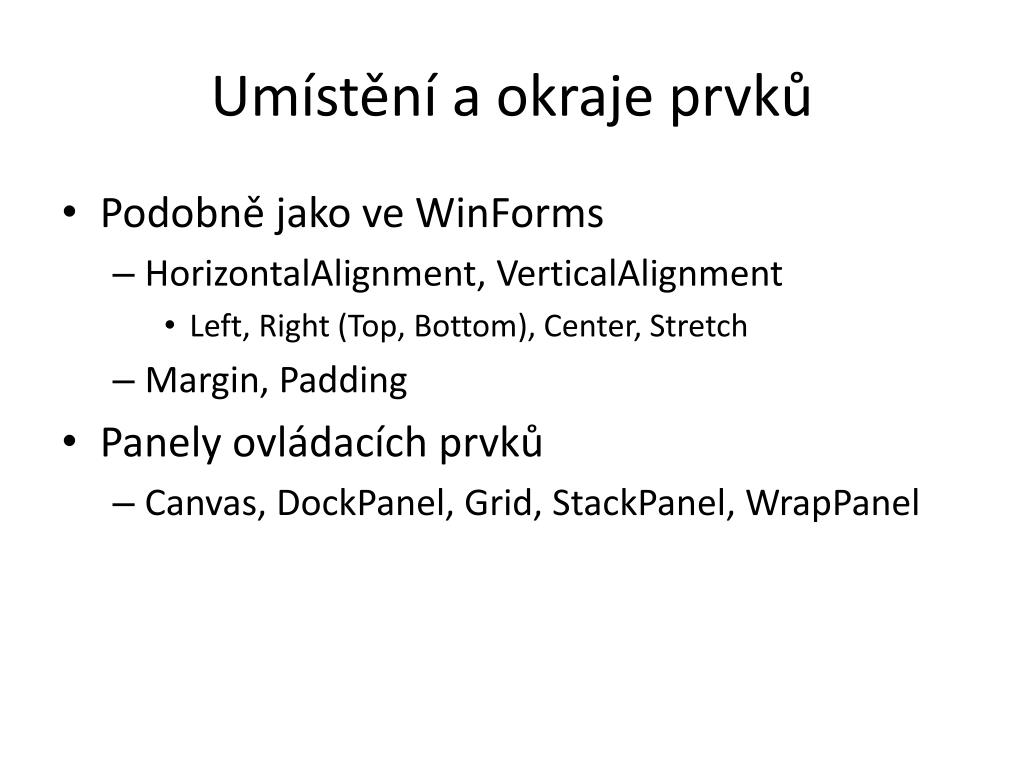

  17. Umístění a okraje prvků • Podobně jako ve WinForms • HorizontalAlignment, VerticalAlignment • Left, Right (Top, Bottom), Center, Stretch • Margin, Padding • Panely ovládacích prvků • Canvas, DockPanel, Grid, StackPanel, WrapPanel

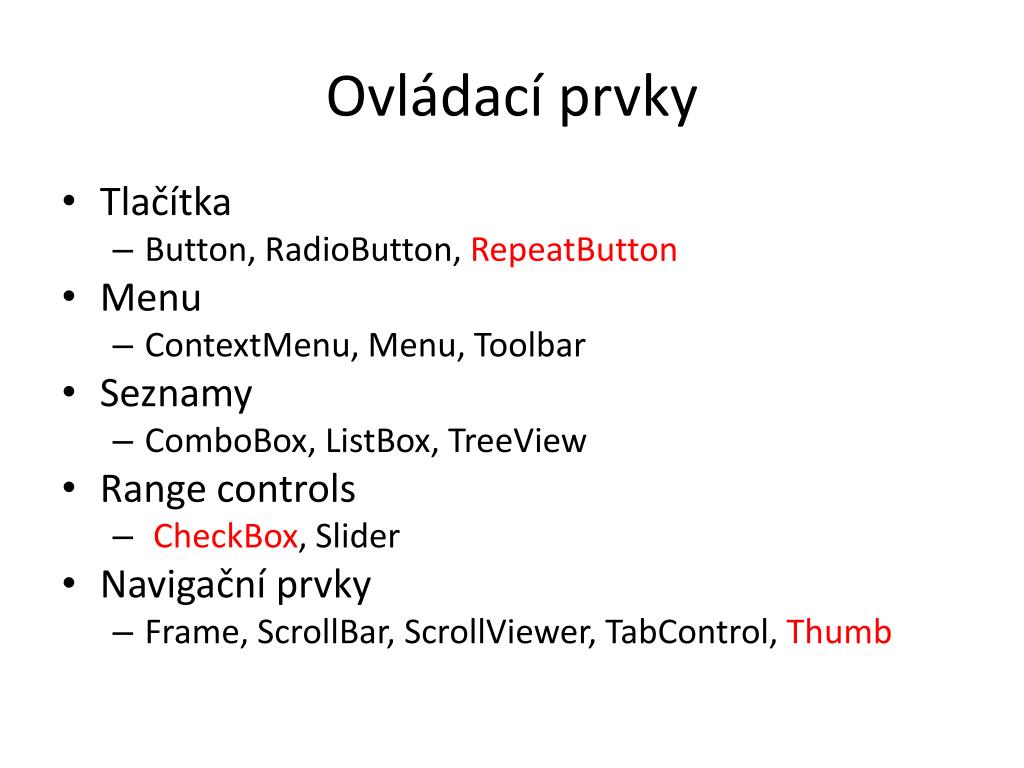

  18. Ovládací prvky • Tlačítka • Button, RadioButton, RepeatButton • Menu • ContextMenu, Menu, Toolbar • Seznamy • ComboBox, ListBox, TreeView • Range controls • CheckBox, Slider • Navigační prvky • Frame, ScrollBar, ScrollViewer, TabControl, Thumb

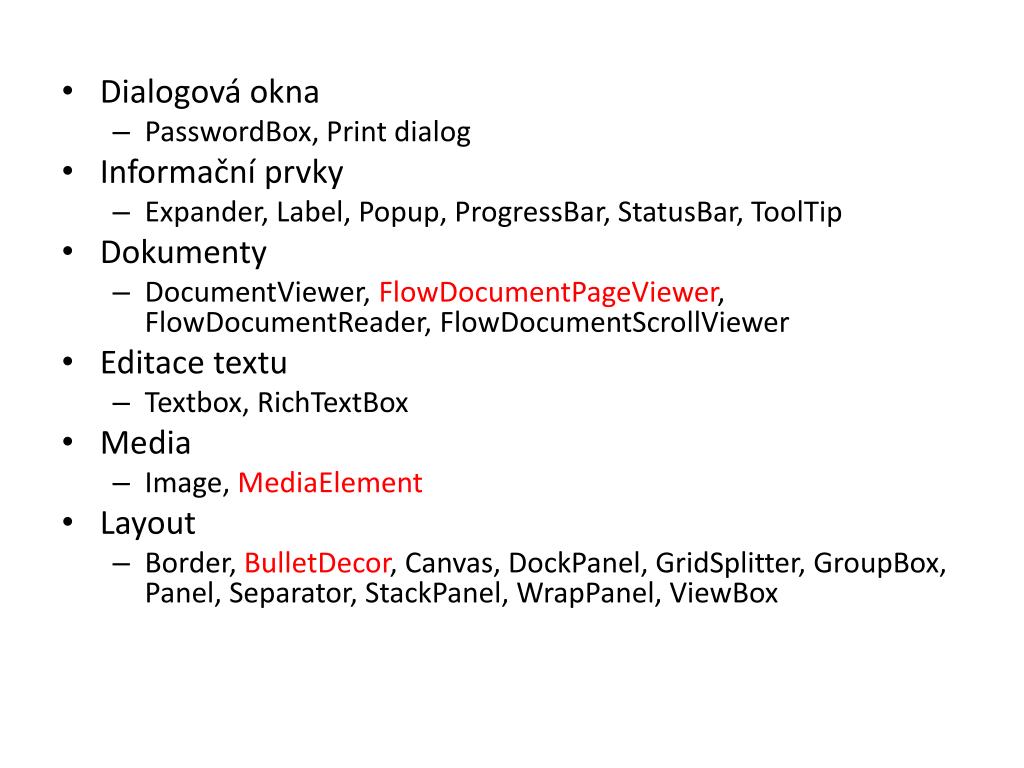

  19. Dialogová okna • PasswordBox, Print dialog • Informační prvky • Expander, Label, Popup, ProgressBar, StatusBar, ToolTip • Dokumenty • DocumentViewer, FlowDocumentPageViewer, FlowDocumentReader, FlowDocumentScrollViewer • Editace textu • Textbox, RichTextBox • Media • Image, MediaElement • Layout • Border, BulletDecor, Canvas, DockPanel, GridSplitter, GroupBox, Panel, Separator, StackPanel, WrapPanel, ViewBox

  20. Transformace • RenderTransform • TranslateTransform • RotateTransform • ScaleTransform • SkewTransform • TransformGroup

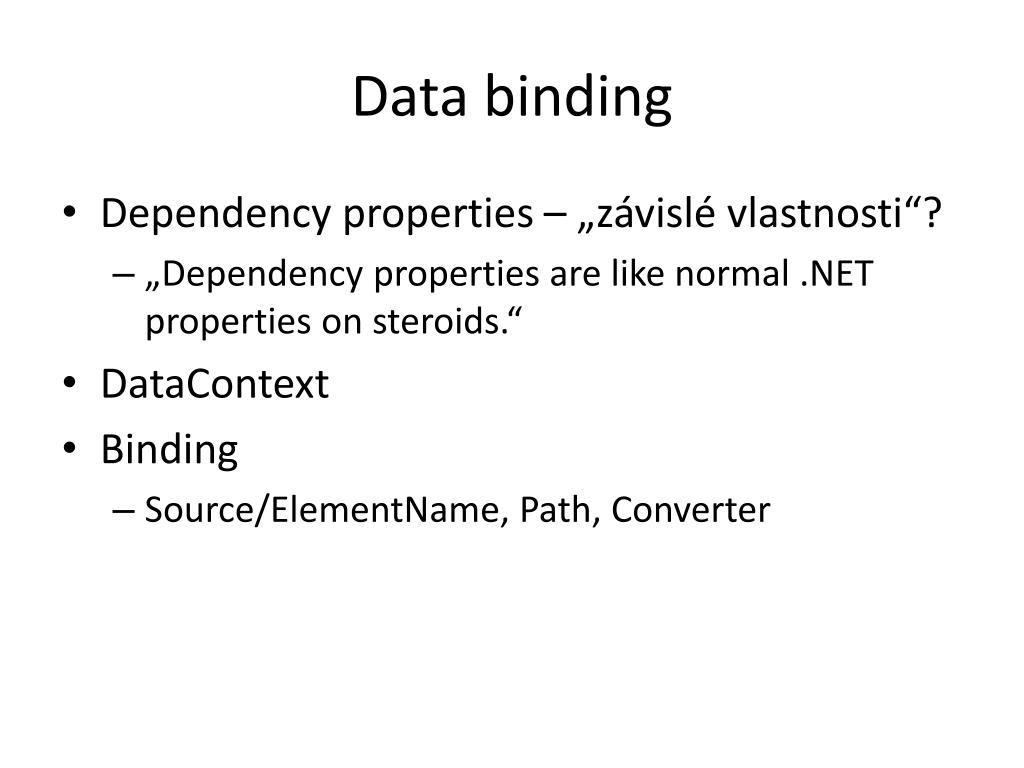

  21. Data binding • Dependency properties – „závislé vlastnosti“? • „Dependency properties are like normal .NET properties on steroids.“ • DataContext • Binding • Source/ElementName, Path, Converter

  22. Styly • Themes vs. Styles • <Window.Resources> <Style x:Key="redBar" TargetType="{x:Type ScrollBar}"> <Setter Property="Background" Value="red" /> </Style> </Window.Resources> <ScrollBar Style="{StaticResource redBar}">… • Implicitní styly

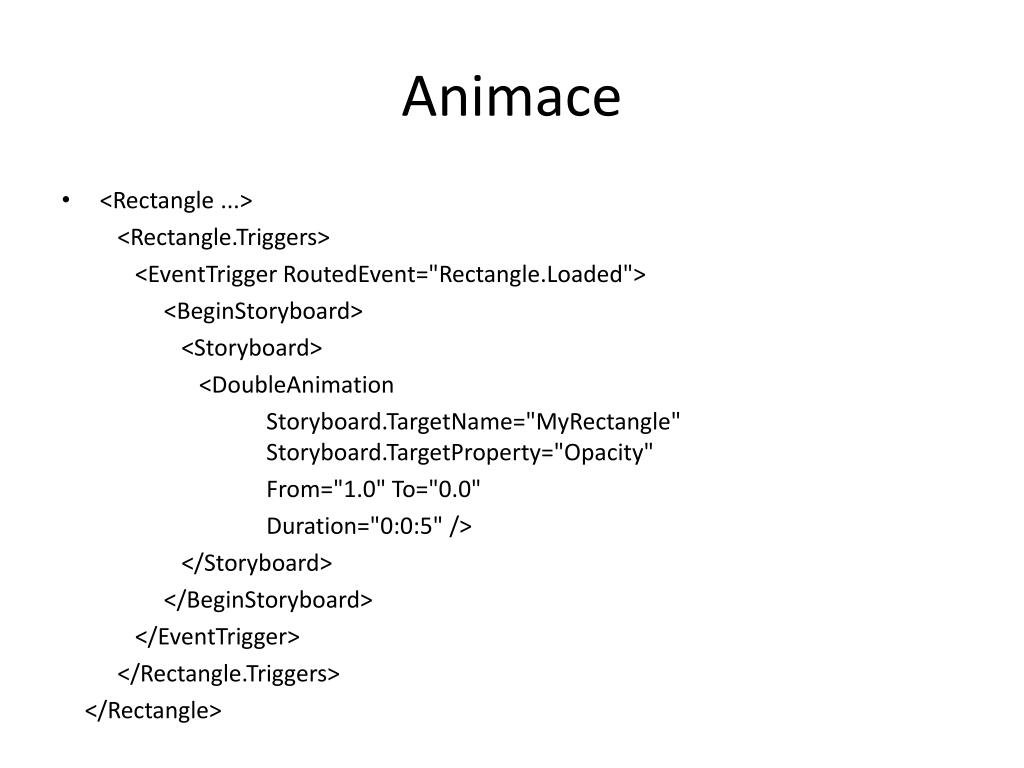

  23. Animace • <Rectangle ...> <Rectangle.Triggers> <EventTrigger RoutedEvent="Rectangle.Loaded"> <BeginStoryboard> <Storyboard> <DoubleAnimation Storyboard.TargetName="MyRectangle" Storyboard.TargetProperty="Opacity" From="1.0" To="0.0" Duration="0:0:5" /> </Storyboard> </BeginStoryboard> </EventTrigger> </Rectangle.Triggers> </Rectangle>

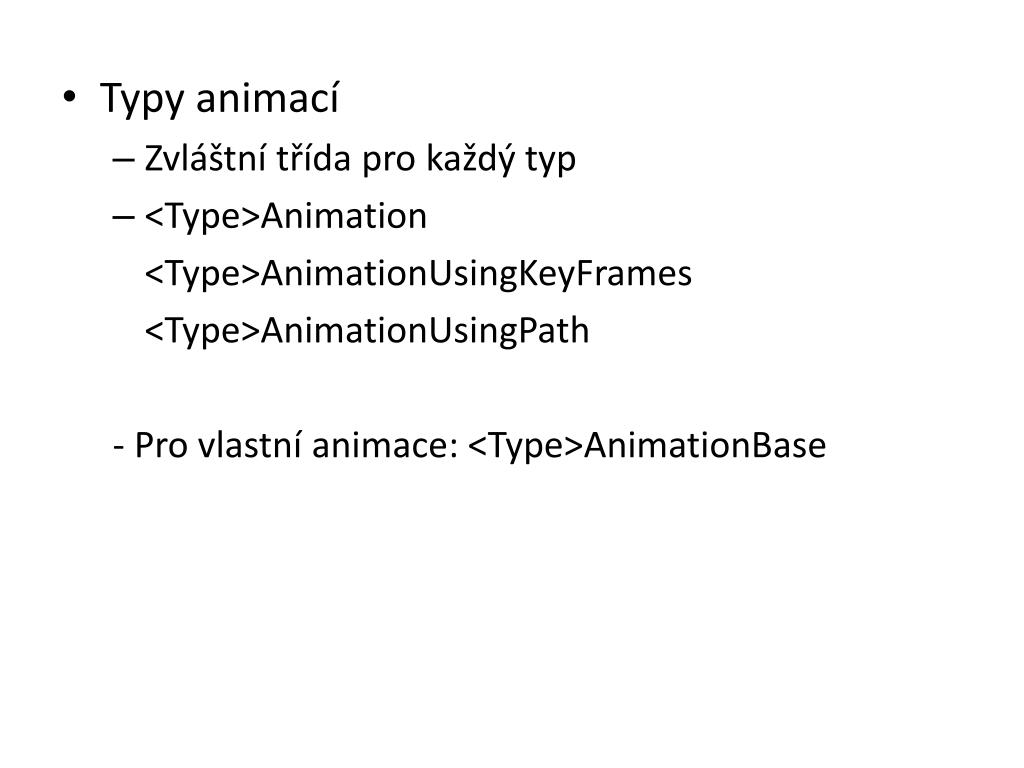

  24. Typy animací • Zvláštní třída pro každý typ • <Type>Animation <Type>AnimationUsingKeyFrames <Type>AnimationUsingPath - Pro vlastní animace: <Type>AnimationBase

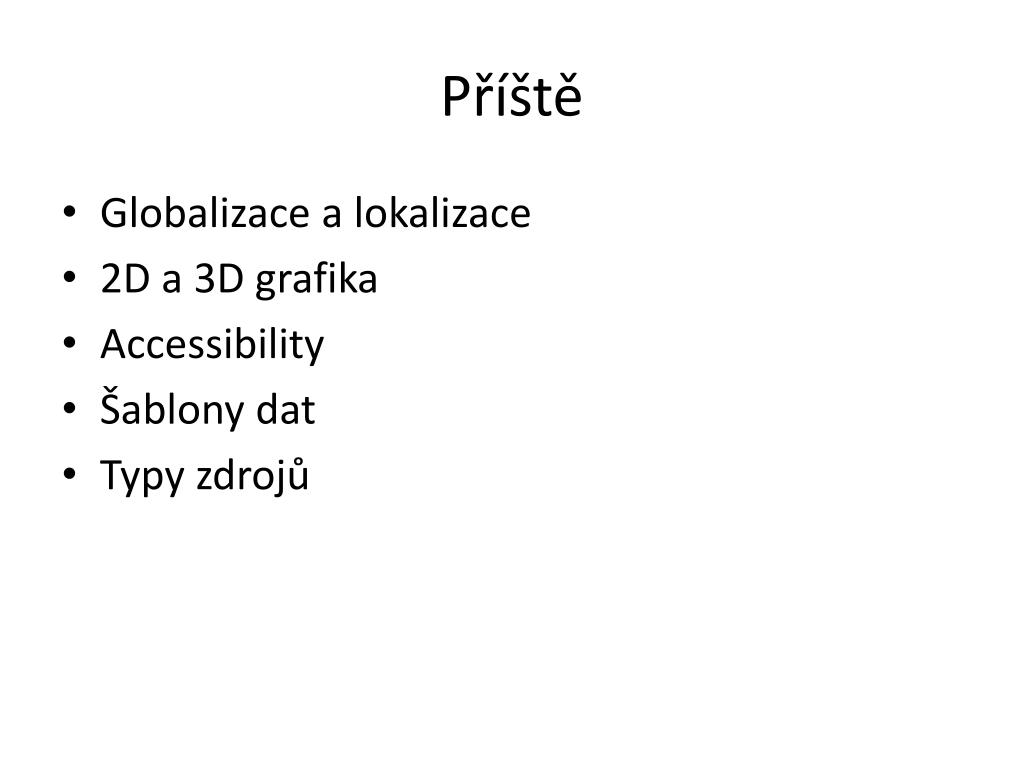

  25. Příště • Globalizace a lokalizace • 2D a 3D grafika • Accessibility • Šablony dat • Typy zdrojů

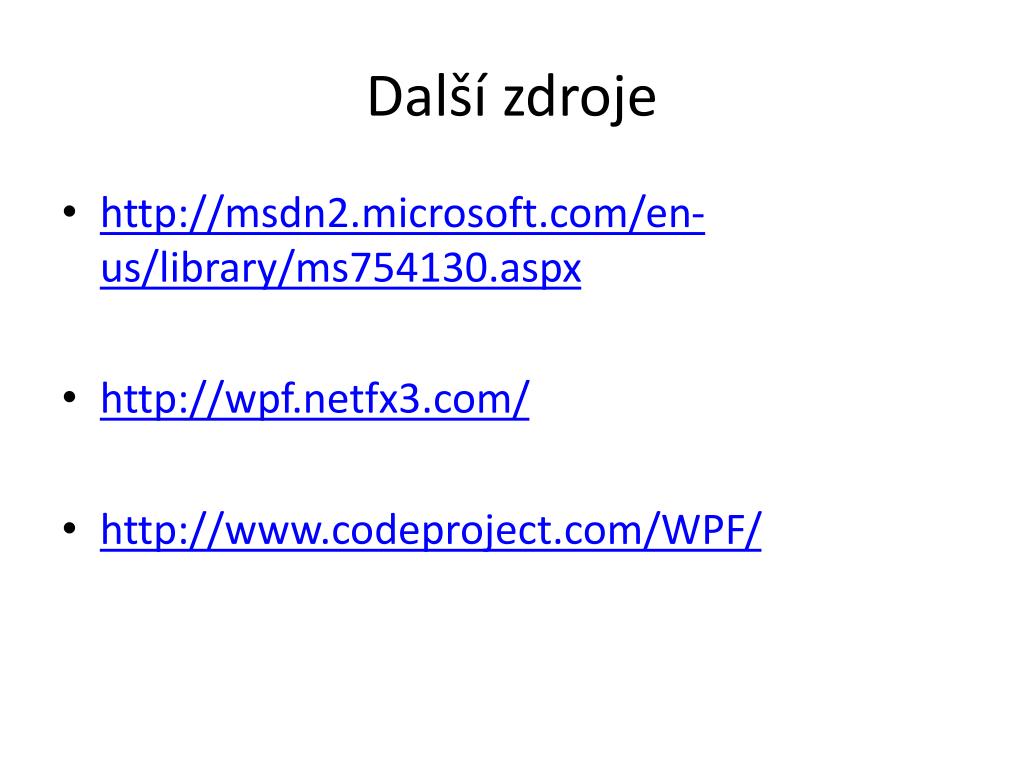

  26. Další zdroje • http://msdn2.microsoft.com/en-us/library/ms754130.aspx • http://wpf.netfx3.com/ • http://www.codeproject.com/WPF/
