LASER KHÍ

LASER KHÍ. Laser khí là loại ánh sáng laser sinh ra với tác nhân là ion, phân tử chất khí và các điện tử. Tác nhân của laser khí thường ở dạng plasma: chuẩn trung hòa, mật độ hạt mang điện lớn. Lưu lại thông tin cần thiết :. Địa chỉ bạn đã tải:

Download Presentation

LASER KHÍ

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

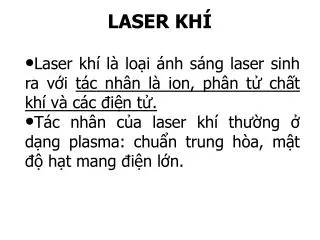

  1. LASER KHÍ • Laser khí là loại ánh sáng laser sinh ra với tác nhân là ion, phân tử chất khí và các điện tử. • Tác nhân của laser khí thường ở dạng plasma: chuẩn trung hòa, mật độ hạt mang điện lớn.

  2. Lưulạithông tin cầnthiết: Địa chỉ bạn đã tải: http://mientayvn.com/Cao%20hoc%20quang%20dien%20tu/Semina%20tren%20lop/seminar.html Nơi bạn có thể thảo luận: http://myyagy.com/mientay/ Dịch tài liệu trực tuyến miễn phí: http://mientayvn.com/dich_tieng_anh_chuyen_nghanh.html Dự án dịch học liệu mở: http://mientayvn.com/OCW/MIT/Co.html Liên hệ với người quản lí trang web: Yahoo: thanhlam1910_2006@yahoo.com Gmail: frbwrthes@gmail.com

  3. NGUYÊN LÝ HOẠT ĐỘNG BƠM KÍCH THÍCH TÁC NHÂN TÁC NHÂN ion phân tử chất khí, điện tử LASER

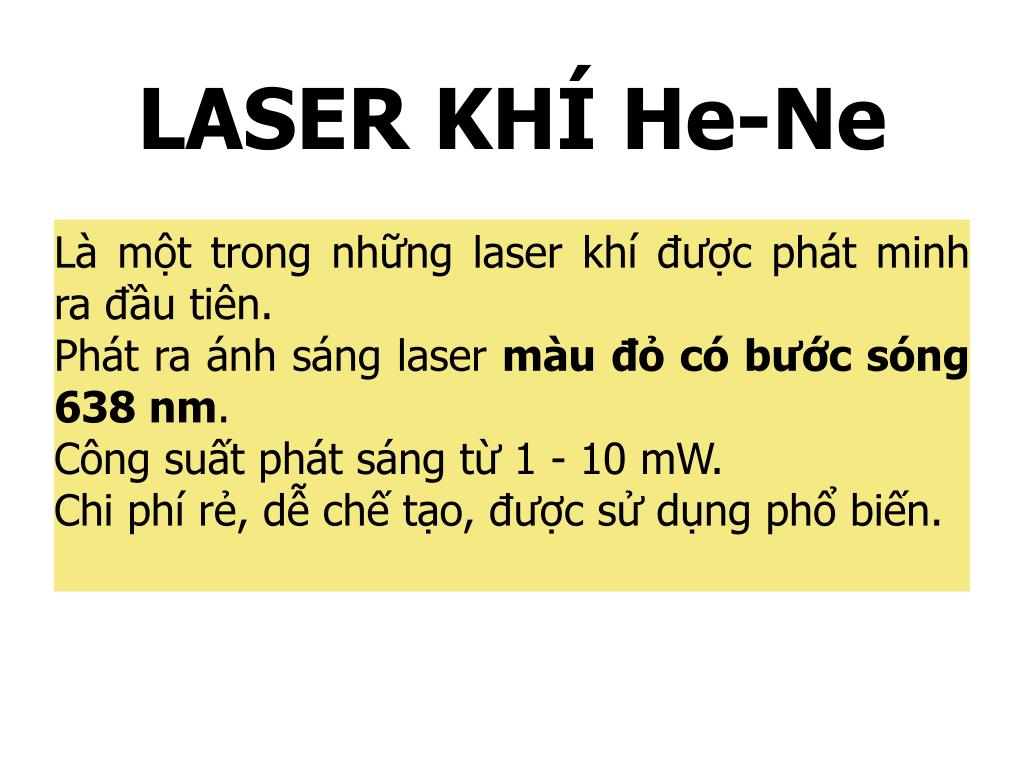

  4. LASER KHÍ He-Ne Là một trong những laser khí được phát minh ra đầu tiên. Phát ra ánh sáng laser màu đỏ có bước sóng 638 nm. Công suất phát sáng từ 1 - 10 mW. Chi phí rẻ, dễ chế tạo, được sử dụng phổ biến.

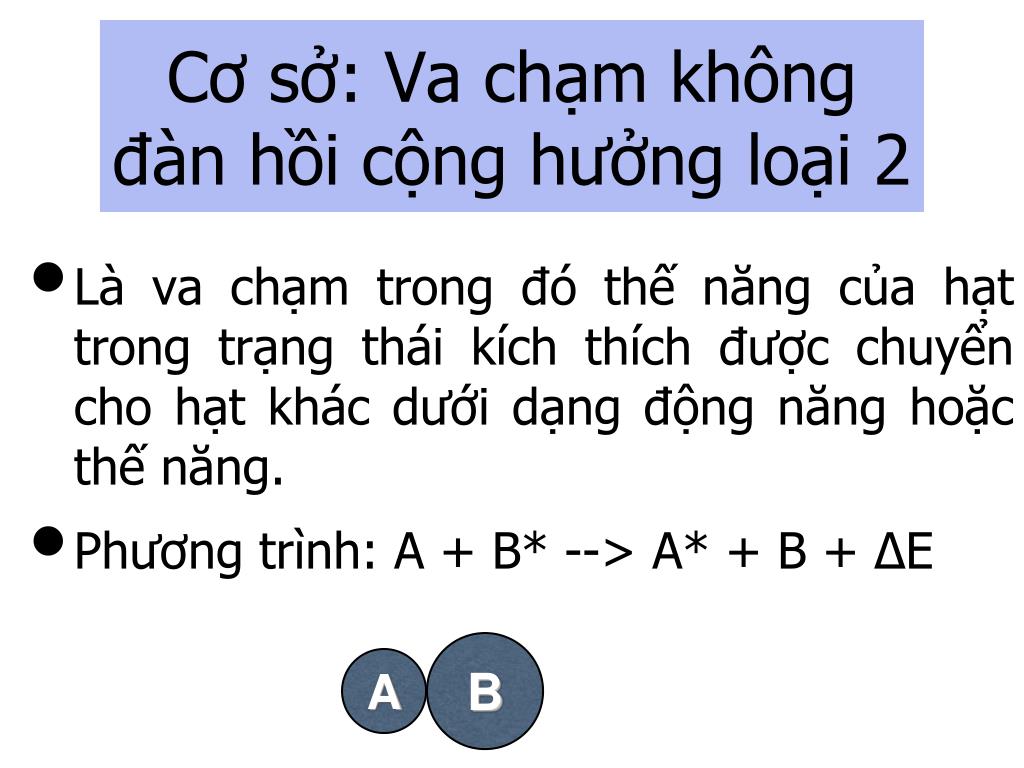

  5. Cơ sở: Va chạm không đàn hồi cộng hưởng loại 2 • Là va chạm trong đó thế năng của hạt trong trạng thái kích thích được chuyển cho hạt khác dưới dạng động năng hoặc thế năng. • Phương trình: A + B* --> A* + B + ΔE B A

  6. Nguyên lý hoạt động e- kích thích Ne He He* (mật độ lớn) Ne Ne* LASER

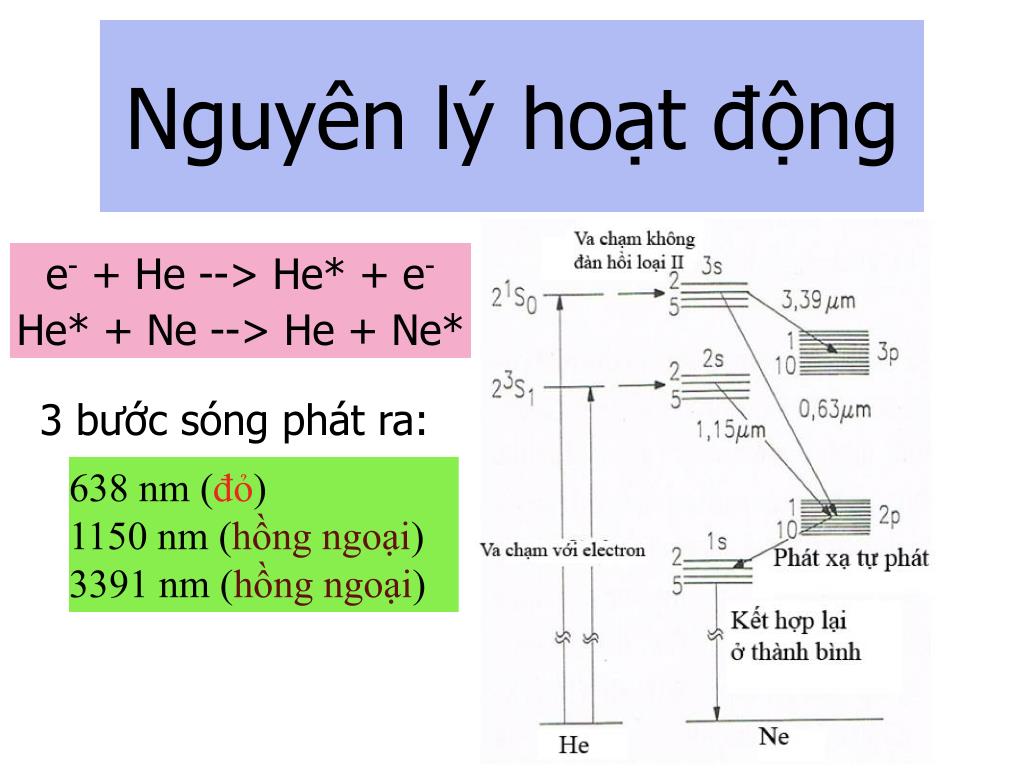

  7. Nguyên lý hoạt động e- + He --> He* + e- He* + Ne --> He + Ne* 3 bước sóng phát ra: 638 nm (đỏ) 1150 nm (hồng ngoại) 3391 nm (hồng ngoại)

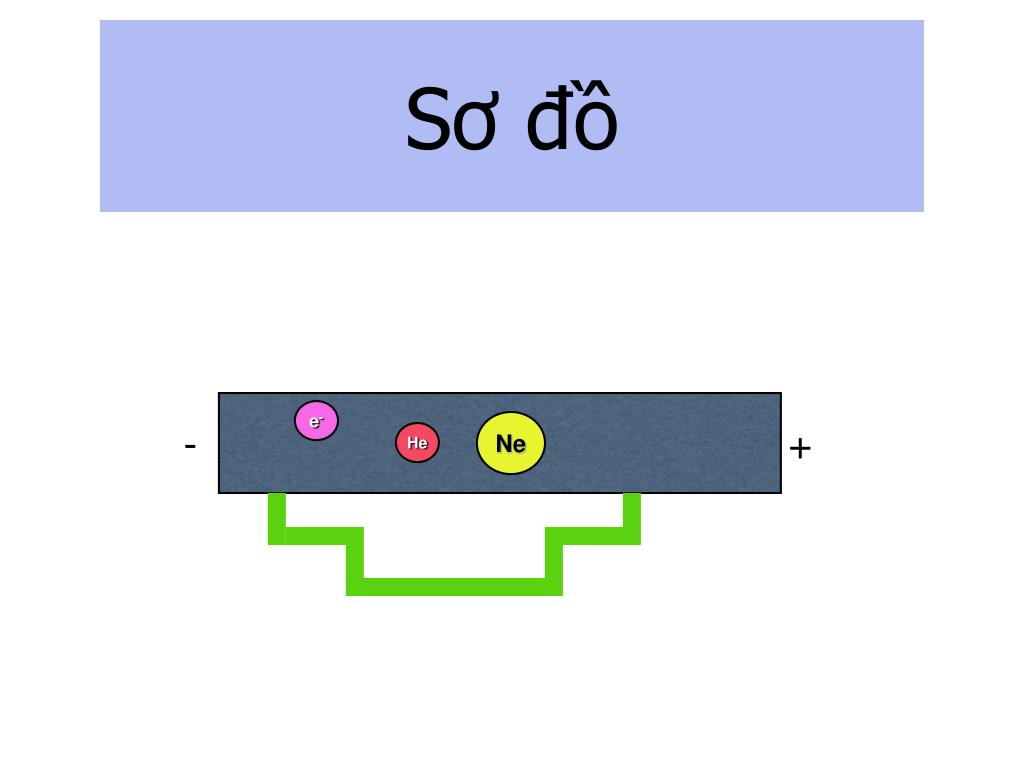

  8. e- Ne - + He Sơ đồ

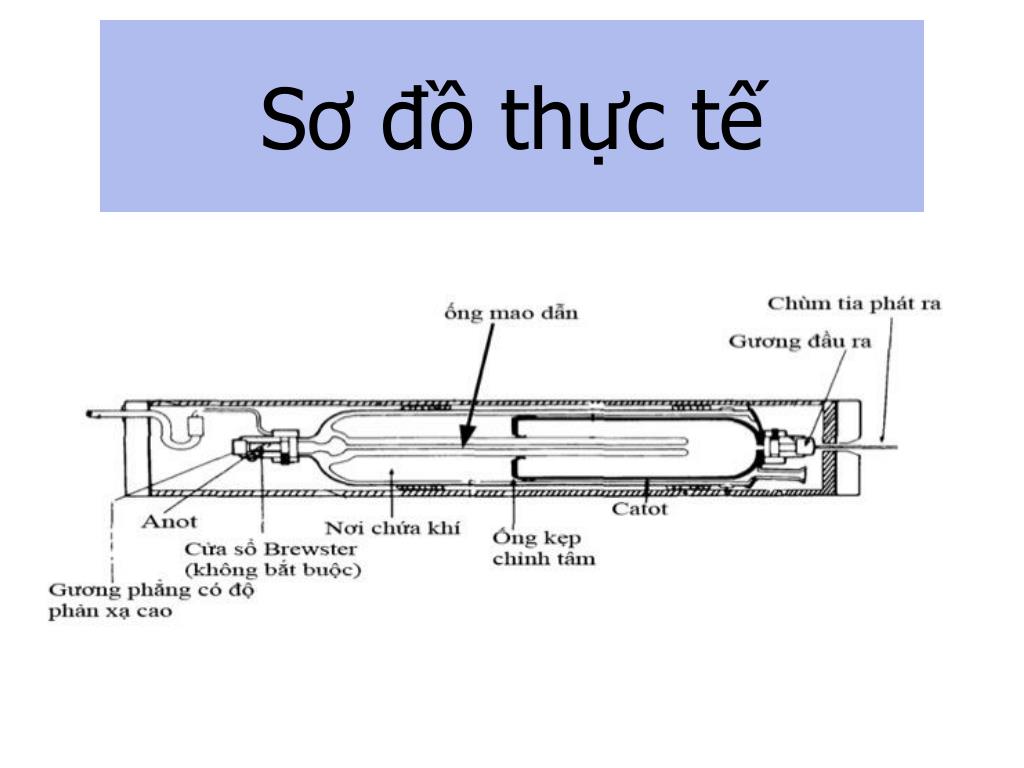

  9. Sơ đồ thực tế

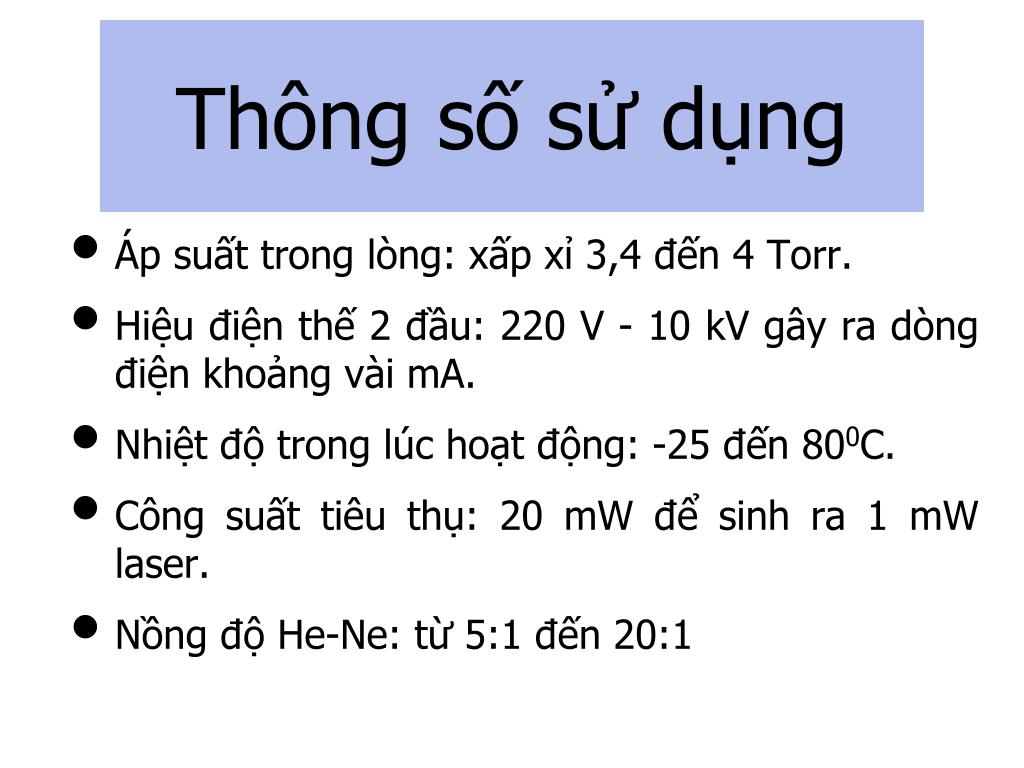

  10. Thông số sử dụng • Áp suất trong lòng: xấp xỉ 3,4 đến 4 Torr. • Hiệu điện thế 2 đầu: 220 V - 10 kV gây ra dòng điện khoảng vài mA. • Nhiệt độ trong lúc hoạt động: -25 đến 800C. • Công suất tiêu thụ: 20 mW để sinh ra 1 mW laser. • Nồng độ He-Ne: từ 5:1 đến 20:1

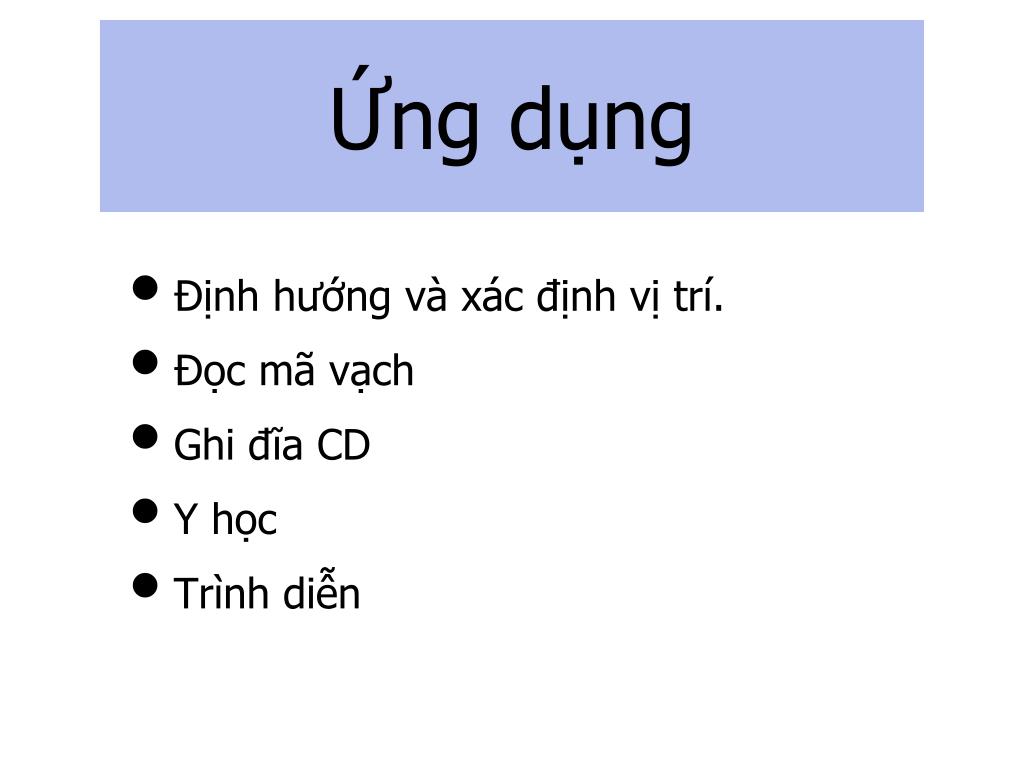

  11. Ứng dụng • Định hướng và xác định vị trí. • Đọc mã vạch • Ghi đĩa CD • Y học • Trình diễn

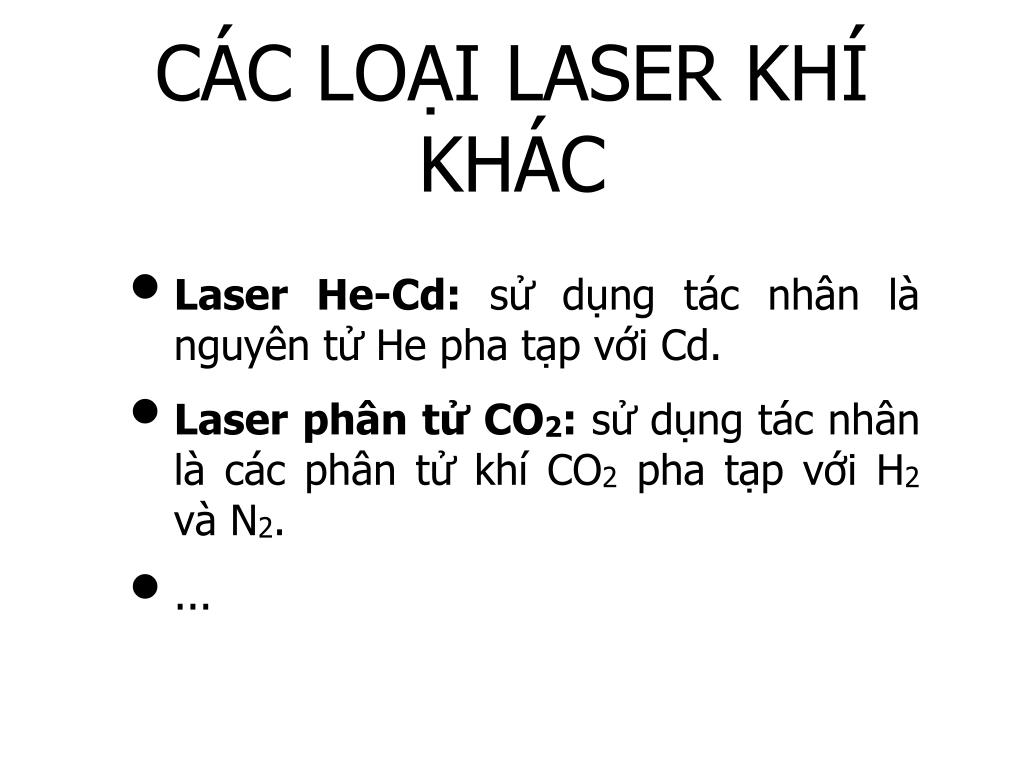

  12. CÁC LOẠI LASER KHÍ KHÁC • Laser He-Cd: sử dụng tác nhân là nguyên tử He pha tạp với Cd. • Laser phân tử CO2: sử dụng tác nhân là các phân tử khí CO2 pha tạp với H2 và N2. • ...
