Presentation Transcript


3905276

信息源

电发射机

电信号

光发射机

光接收机

电信号

电发射机

信息源

光信号

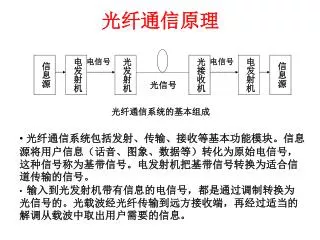

光纤通信系统的基本组成

光纤通信原理

  • 光纤通信系统包括发射、传输、接收等基本功能模块。信息源将用户信息(话音、图象、数据等)转化为原始电信号,这种信号称为基带信号。电发射机把基带信号转换为适合信道传输的信号。

  • 输入到光发射机带有信息的电信号,都是通过调制转换为光信号的。光载波经光纤传输到远方接收端,再经过适当的解调从载波中取出用户需要的信息。


3905276

取样

量化

输入信号

3 7 2 7 3 2

编码

0011 0111 0010 0111 0011 0010

基带信号——取样——量化——脉冲编码——CMI码(线路码)


3905276

时钟

伪随机码

1

1

0

1

0

1

0

0

0

0

0

0

CMI码

1

1

1

1

1

1

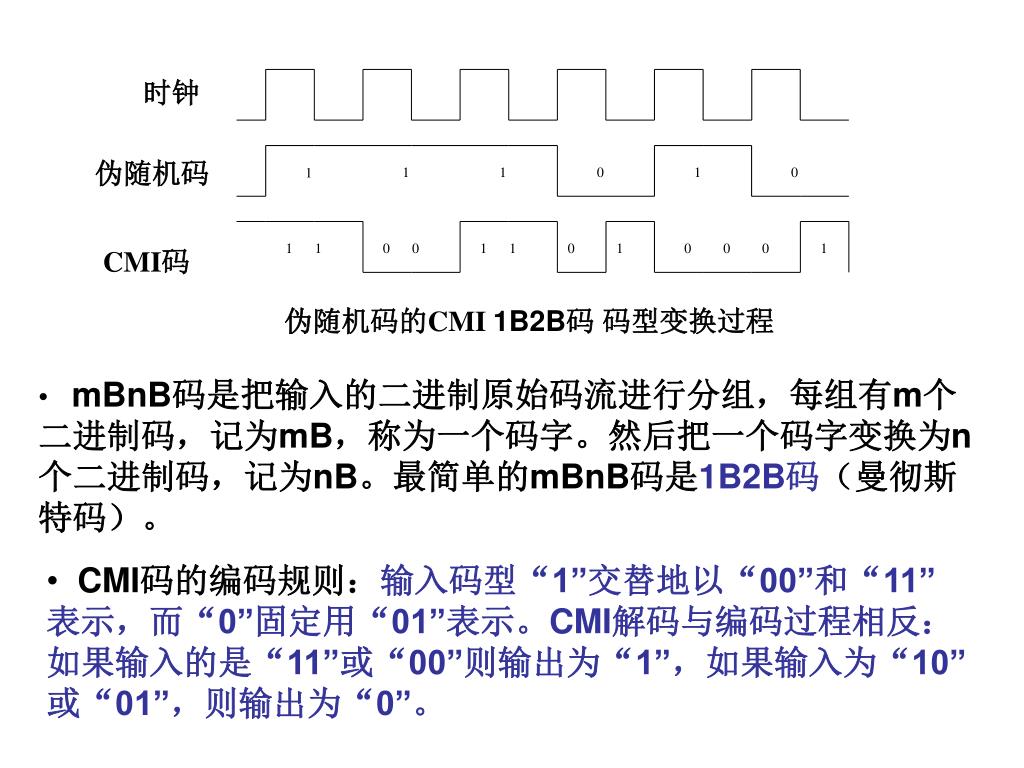

伪随机码的CMI 1B2B码 码型变换过程

  • mBnB码是把输入的二进制原始码流进行分组,每组有m个二进制码,记为mB,称为一个码字。然后把一个码字变换为n个二进制码,记为nB。最简单的mBnB码是1B2B码(曼彻斯特码)。

  • CMI码的编码规则:输入码型“1”交替地以“00”和“11”表示,而“0”固定用“01”表示。CMI解码与编码过程相反:如果输入的是“11”或“00”则输出为“1”,如果输入为“10”或“01”,则输出为“0”。
