АНАЛИТИЧЕСКИЙ ОТЧЕТ О ПРОВЕДЕНИИ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ

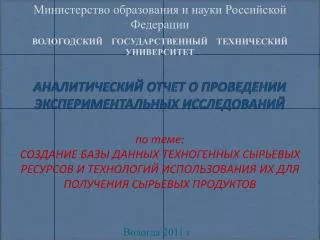

1. Министерство образования и науки Российской Федерации ВОЛОГОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ АНАЛИТИЧЕСКИЙ ОТЧЕТ О ПРОВЕДЕНИИ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ по теме: СОЗДАНИЕ БАЗЫ ДАННЫХ ТЕХНОГЕННЫХ СЫРЬЕВЫХ РЕСУРСОВ И ТЕХНОЛОГИЙ ИСПОЛЬЗОВАНИЯ ИХ ДЛЯ ПОЛУЧЕНИЯ СЫРЬЕВЫХ ПРОДУКТОВ Вологда 2011 г.

2. Технологическая схема приготовления смеси нефтесодержащего шлама и гранулированного доменного шлака складирование, хранение гранулированного шлака, подача его в смеситель подача нефтесодержащего шлама в смеситель дозирование материалов смешивание в смесителе принудительного действия хранение готового продукта

3. Подбор дозировок нефтесодержащего шлама (НШ) в граншлак (ГШ) в лабораторных условиях 1 - граншлак; 2 - смесь: 5НШ+95ГШ; 3- смесь: 10НШ+90ГШ; 4 - смесь: 15НШ+85ГШ; 5 - смесь: 25НШ+75ГШ;

4. Технологическая схема получения смеси нефтесодержащего шлама и гранулированного шлака 1 - склад гранулированного шлака; 2 - ленточный транспортер; 3 - расходный бункер; 4 - весовой дозатор АВДИ 1800; 5 - шламонакопитель; 6 - насосная станция; 7 - нулевая емкость шлама; 8 - насос-дозатор; 9 - смеситель принудительного действия СБ-94; 10 - автосамосвал.

5. Технологическая схема приготовления асфальтобетона с добавками шлифовального, гальванического шламов, смеси нефтесодержащего шлама и гранулированного доменного шлака Шлифовальный шлам Гальванический шлам Смесь НШ+ГДШ Песок Битум Минеральный порошок Бункер- дозатор ДС-4/3 Бункера- дозаторы ДС-4/3 Нулевая емкость Емкость для хранения Сушильный барабан ТТ-5 Ковшовый элеватор для горячего заполнителя Насос- дозатор битума Сито для горячего заполнителя Ситовый бункер Весы 2-х вальный смеситель принудительного действия Бадья Нагрузочный силос V=4 V=80 т

6. Показатели асфальтобетона с добавками шлифовального шлама

7. Показатели асфальтобетона с добавками гальванического шлама

8. Показатели асфальтобетона с добавками смеси нефтесодержащего шлама (нш) и граншлака (гдш)

9. Определение допустимой концентрации шлифовального шлама в массе асфальтобетона

10. Качественный анализ вытяжек из образцов асфальтобетонных смесей с добавками шлифовального шлама

11. Исследование водных вытяжек из асфальтобетонных образцов

12. 1. Шлифовальный шлам может быть использован в качестве 5%-6%-ных добавок от массы минерального заполнителя в асфальтобетоне. Выводы: 2. Показатели асфальтобетона с 3%-ной добавкой гальванического шлама соответствовали требованиям ГОСТ 9128-84 3. Нефтесодержащий шлам может быть использован в качестве части заполнителя при производстве пористых и высокопористных асфальтобетонных смесей. 4. Применение смеси граншлака с нефтесодержащим шламом дает экономический эффект 30 тыс.руб. за 1 м3 асфальтобетона.

13. Выводы: 5. Использование нефтесодержащего шлама в асфальтобетоне улучшает адгезию, а также обеспечивает снижение расхода остродефицитного битума, что увеличивает экономический эффект. 6. Асфальтобетон, приготовленный с добавкой смеси граншлака и нефтесодержащего шлама из шламонакопителя подшипникового завода в количестве 30% соответствует требованиям ГОСТ 9128-84. 7. На основе проведенных исследований нефтесодержащий шлам из шламонакопителя и шлифовальный шлам подшипникового завода разрешен санитарной службой для использования в качестве добавки к асфальтобетонной смеси.

14. Химический состав шлама железного купороса Проведение экспериментов по получению железооксидных пигментов из шлама железного купороса

15. ОБЩАЯ ХАРАКТЕРИСТИКА УСЛОВИЙ СИНТЕЗА ПИГМЕНТОВ ИЗ ШЛАМА ЖЕЛЕЗНОГО КУПОРОСА ПРОКАТНОГО ПРОИЗВОДСТВА Получение пигментов из техногенного шлама железного купороса Методами прокаливания Методами химического осаждения Т=700-800оС +CaCO3(мел) Т=550-700оС +NaCl T=650-800oC + Na2CO3 T=90-1000С барботаж воздухом +NH4OH+ Na2CO3+ +MnSO46H2O T=200-240oC +KClO3+Na2CO3 Т=560С барботаж воздухом +K4[Fe(CN)6]+H2SO4 +KClO3 T=70-80oC Красный пигмент Пигмент «Венецианская красная» Бордовый пигмент «Капут-мортум» Черный пигмент Марс коричневый Желтый марс Железная лазурь

16. РЕЗУЛЬТАТЫ ФИЗИКО-МЕХАНИЧЕСКИХ ИСПЫТАНИЙ ПИГМЕНТОВ

17. ИСХОДНЫЕ ДАННЫЕ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ ПО ПОЛУЧЕНИЮ ЦЕМЕНТНОГО КЛИНКЕРА ИЗ ОТХОДОВ МИНЕРАЛЬНОГО СОСТАВА Расчетный компонентный состав сырьевой шихты Химический состав и модульная характеристика продуктов обжига

18. РЕЗУЛЬТАТЫ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ ПО ПОЛУЧЕНИЮ ЦЕМЕНТНОГО КЛИНКЕРА ИЗ ОТХОДОВ МИНЕРАЛЬНОГО СОСТАВА Минералогический состав цементного клинкера Физико-механические характеристики полученных цементов

19. ДАННЫЕ ЭКСПЕРИМЕНТАЛЬНЫХ ИССЛЕДОВАНИЙ ПО УТИЛИЗАЦИИОТРАБОТАННОГО РАСТВОРА ЭЛЕКТРОЛИТА АККУМУЛЯТОРНЫХ БАТАРЕЙ

20. Экспериментальные данные зависимости физико-механических свойств бетонаоприроды и массовой доли пигмента в составе сырьевой шихты Проведение экспериментов по получению декоративного бетона с использованием цветного наполнителя, изготовленного из техногенного сырья

21. Химический состав компонентов сырьевой шихты Получение строительной керамики из отходов метизного производства

22. Результаты расчета двухкомпонентной шихты

23. Физико-механические характеристики образцов керамического кирпича

24. ВНЕШНИЙ ВИД ОБРАЗЦОВ КЕРАМИЧЕСКОГО ЧЕРЕПКА ПРИ ОБЖИГЕ В ТЕМПЕРАТУРНОМ РЕЖИМЕ 900-950 оС на основе глины Ирдоматского месторождения на основе глины Шухободьского месторождения

25. Заключение Экспериментальными исследованиями установлена практическая целесообразность получения железооксидных пигментов из техногенного шлама железного купороса прокатного производства Доказано, что при комплексном использовании отходов различных производств могут быть получены продукты целевого назначения без применения природных сырьевых ресурсов Получен цементный клинкер из отходов минерального состава без применения природных сырьевых ресурсов отвечающий по химическому и минералогическому составу требованиям ГОСТ Экспериментальными исследованиями определено, что шлам производства порошковой проволоки, может быть использован для получения строительной керамики Экспериментально обоснован способ утилизации отработанного раствора электролита аккумуляторных батарей , обеспечивающий эффективную защиту природной среды
