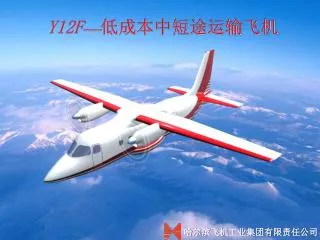

Y12F—低成本中短途运输飞机

哈尔滨飞机工业集团有限责任公司


安全可靠用途广泛

Y12F飞机是新一代中、短程支线客/货运输飞机,是在现有Y12系列飞机成熟技术的基础上,继承其布局特点,适当采用当代成熟的先进技术而发展改进的中短程次支线飞机。

在Y12F飞机设计的初始阶段,充分考虑航空公司的多种装载需要,客运可乘坐19名旅客并满足散货装载,货运可装置3个LD3集装箱,为用户提供低成本飞机。稍做改装可用于海洋监测、航测航拍、遥感和物探等长航时通航作业,也可用于军用VIP、士兵/军用物资运输、空投空降等用途。


先进的适航性

  • 适航要求:

    • CCAR23部(第三次修订)通勤类

    • FAR23部至55号修正案通勤类

  • 环境规范:

    • CCAR36部

    • FAR36部

  • 排放要求:

    • FAR34部

  • 营运要求:

    • CCAR91部,CCAR135部,CCAR121部

  • 按照CCAR23部取CAAC通勤类型号合格证。


  • 经典的飞机布局

    Y12F采用上单翼、下平尾、单垂尾常规布局,非增压客舱,可收放式起落架。


    卓越的飞行性能

    • 最大平飞速度 482公里/小时

    • 快速巡航速度 430公里/小时

    • 远航速度 375公里/小时

    • 双发升限 7000米

    • 单发升限 4000米

    • 起飞滑跑距离 575米

    • 着陆滑跑距离 630米

    超强的装载和续航能力

    • 航程(货型:45分钟备件油; 客型:45分钟+200海里备份油 )

      • 满客航程/客型 1540 公里

      • 满油航程/客型 1930 公里

      • 满载航程/货型 950 公里

      • 满油航程/货型 2300 公里


    长寿命的机体结构

     机体材料:

    主结构选用高强度铝合金材料

    复合材料用量占全机的7~10%

    防火墙使用不锈钢或钛合金制造

    机体寿命:50000飞行小时/60000起落

    翻修间隔(TBO):6000飞行小时


    系统配置

    • 起落架

    • 动力装置

    • 发动机操纵

    • 燃油系统

    • 滑油系统

    • 液压系统

    • 操纵系统

    • 电气系统

    • 通讯导航系统

    • 自然通风系统

    • 客舱加温系统

    • 防火/灭火系统

    • 照明系统

    • 空速/静压系统

    • 除防冰系统(选装)

    • 空调系统(选装)

    • 自动驾驶仪(选装)

    • 内设系统


    可靠、高效的设计保障

    • 可靠性

    • 出勤率不小于99%。

    • 维修性

    • 平均故障间隔时间(MFHBF):20飞行小时

    • 过站再次离站时间:25分钟

    • 航线级平均修复时间(MTTR):36分钟


    强劲的动力

    动力装置

    • 发动机

      • 加拿大普惠公司的PT6A-65B涡桨发动机

    • 螺旋桨

      • HARTZELL公司的HC-B5MA-3/M10876AN低噪音5叶金属螺旋桨。

        主要参数

      • 输出功率 1100shp

      • 转速    1700转/分

      • 热部件检查时间  2000小时

      • 发动机首翻期(TBO)6000小时

      • 螺旋桨首翻期(TBO)3000小时


    直观的飞行显示信息

    • 选用CHELTON公司的综合显示系统。

    • 采用EICAS系统,显示发动机、操纵舵面位置、液压系统、

      燃油系统、环控系统、电源系统参数和状态信息

    • 根据运营条例配置必要的通讯、导航设备。

    • 综合显示系统

    • 空中防撞系统

    • 增强型近地警告系统

    • 分散供电系统


    直观的飞行显示信息

    • 仪表板上装有六块多功能显示器、备用仪表和警告灯、信号板等。


    宽敞舒适的客舱

    • 客舱宽敞舒适,标准布局为19座。

    • 普通客舱布置每排三座,排距810mm,用户可选装一名乘务员座椅,客舱上部设有行李舱。

    • 客舱空间可选布置为VIP型

    • 大的舱室空间还可用于装载散货、货盘或者最多3个LD3集装箱

    客舱最大长度 7.3米

    客舱最大宽度 1.9米

    客舱过道高度 1.8米

    座椅排距 0.81米

    过道宽度 0.50米

    客舱剖面

    内设效果图


    用途多变的座舱布局

    标准型:19座客椅+1个乘务员座椅,一间盥洗室

    公务型:8座豪华座椅,一间盥洗室


    用途多变的座舱布局

    高密度军用运输型:25座简易座椅

    货运型:可装载3个标准LD3集装箱


    同类机型中竞争优势

    • 市场价格低

    • 商载重量比高

    • 满油与满载航程长

    • 巡航速度大

    • 使用成本低


    21世纪的中国天空,将是我们共同的舞台。哈飞集团的宗旨是:为用户提供高安全、高可靠、低成本的飞机。

      灵活的使用方式,低廉的使用维护成本,在任何时候,您可随时签发抵达目的地的航班,Y12F新一代飞机可为您带来最大的商业利益。
