1. Caracterización de la red existente Diseño y soporte de redes de computadoras: capítulo 3

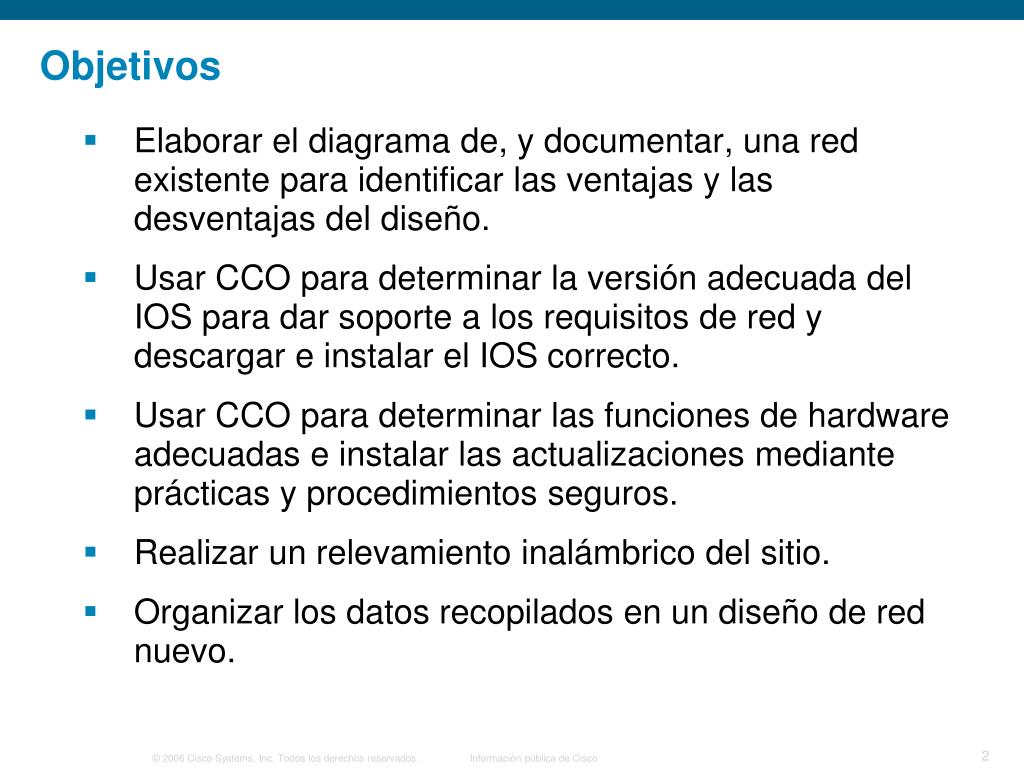

2. Objetivos • Elaborar el diagrama de, y documentar, una red existente para identificar las ventajas y las desventajas del diseño. • Usar CCO para determinar la versión adecuada del IOS para dar soporte a los requisitos de red y descargar e instalar el IOS correcto. • Usar CCO para determinar las funciones de hardware adecuadas e instalar las actualizaciones mediante prácticas y procedimientos seguros. • Realizar un relevamiento inalámbrico del sitio. • Organizar los datos recopilados en un diseño de red nuevo.

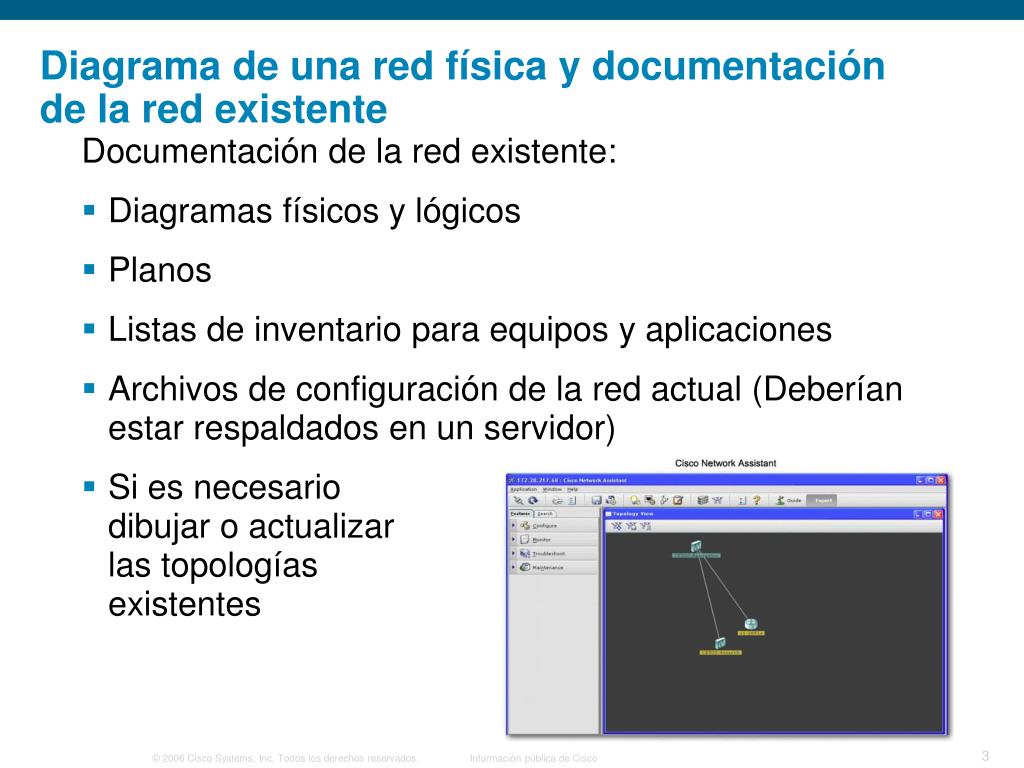

3. Diagrama de una red física y documentación de la red existente Documentación de la red existente: • Diagramas físicos y lógicos • Planos • Listas de inventario para equipos y aplicaciones • Archivos de configuración de la red actual (Deberían estar respaldados en un servidor) • Si es necesariodibujar o actualizar las topologíasexistentes

4. Diagrama de una red física y documentación de la red existente • Inicie sesión en los dispositivos de red. • Use los comandos del software IOS de Cisco para obtener información sobre routers y switches (show: version, running-config, ip route, cdp neighbors detail, controllers, vlan, vtp, spanning-tree) • También se puede usar show tech-support

5. Diagrama de una red física y documentación de la red existente • Se debe crear un diagrama de red lógico que muestre el direccionamiento, el enrutamiento y la segmentación de la red existente. • Se inicia por el backbone de la red para entender como se da el flujo de información en la red.

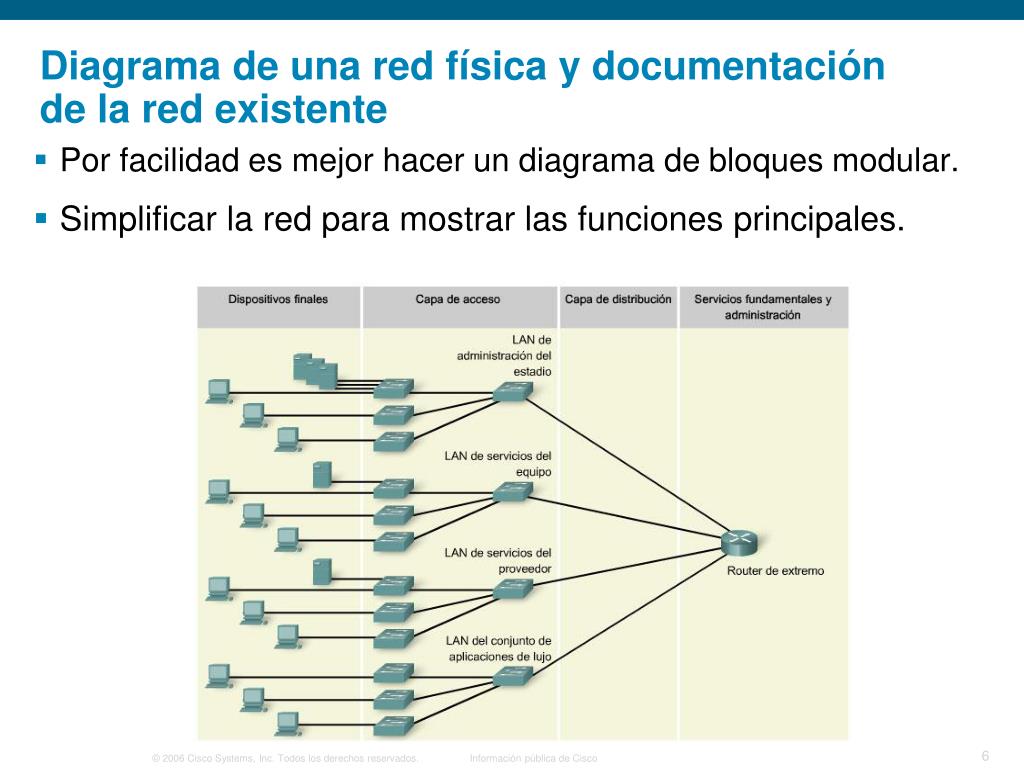

6. Diagrama de una red física y documentación de la red existente • Por facilidad es mejor hacer un diagrama de bloques modular. • Simplificar la red para mostrar las funciones principales.

7. Diagrama de una red física y documentación de la red existente • Identificar y documentar las ventajas y las desventajas de la red existente. • Definir las maneras de superar las desventajas.

8. Uso de CCO para determinar la versión adecuada del IOS y dar soporte a los requerimientos de la red Navegación y funciones de Cisco CCO: • Documentación • Herramientas • Descargas • Comunidades y capacitación • Noticias El registro es en www.cisco.com, que es diferente de la cuentaacadémica

9. Uso de CCO para determinar la versión adecuada del IOS y dar soporte a los requerimientos de la red • Usar el comando show version. • Verificar que la lista de inventario sea correcta. • Obtener la información faltante.

10. Uso de CCO para determinar la versión adecuada del IOS y dar soporte a los requerimientos de la red • Convención de nombre de los IOS’s de CISCO

11. Uso de CCO para determinar la versión adecuada del IOS y dar soporte a los requerimientos de la red • Seleccione la imagen del IOS correcta mediante CCO IOS Feature Navigator: http://www.cisco.com/go/fn

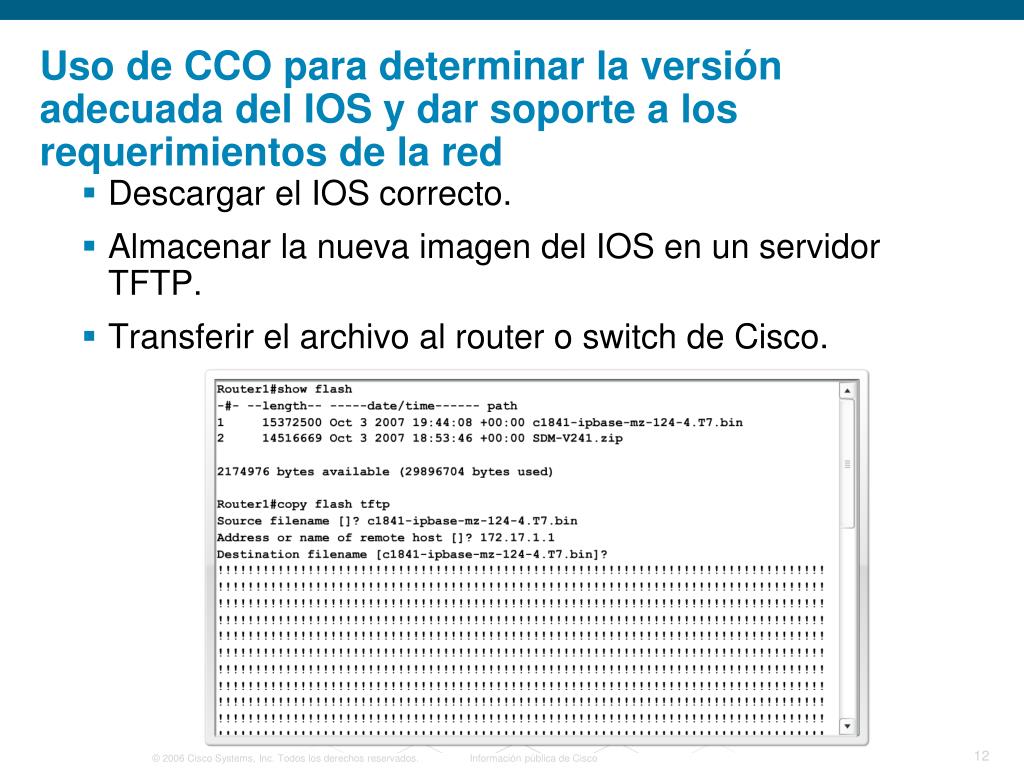

12. Uso de CCO para determinar la versión adecuada del IOS y dar soporte a los requerimientos de la red • Descargar el IOS correcto. • Almacenar la nueva imagen del IOS en un servidor TFTP. • Transferir el archivo al router o switch de Cisco.

13. Uso de CCO para determinar la versión adecuada del IOS y dar soporte a los requerimientos de la red Las tres etapas del proceso de arranque del router: • Realizar un POST y cargar el programa de arranque. • Ubicar y cargar el software del IOS (típicamente de la flash). • Ubicar y ejecutar la configuración (NVRAM) de inicio o ingresar al modo setup.

14. Uso de CCO para determinar las funciones de hardware adecuadas e instalar las actualizaciones • Usar las hojas de datos para ver qué módulos e interfaces están disponibles. www.cisco.com • Determinar las tecnologías y los medios que soportará un dispositivo dado.

15. Uso de CCO para determinar las funciones de hardware adecuadas e instalar las actualizaciones Instalación de una nueva opción de hardware en un router o switch de Cisco: • Apagar el dispositivo (si no soporta el hot-swap). • Quitar la placa vacía. • Instalar el módulo de opción. • Encender y verificar la nueva configuración.

16. Realización de un relevamiento inalámbrico del sitio • Preparación • Inspección del sitio • Respetar las reglas de seguridad de la compañía • Planear la colocaciónde dispositivos de la WLAN teniendo en cuenta la seguridad

17. Realización de un relevamiento inalámbrico del sitio • Identificar posibles fuente de interferencia de la señal. • Identificar problemas de infraestructura física. • Utilizar antenas adecuadas.

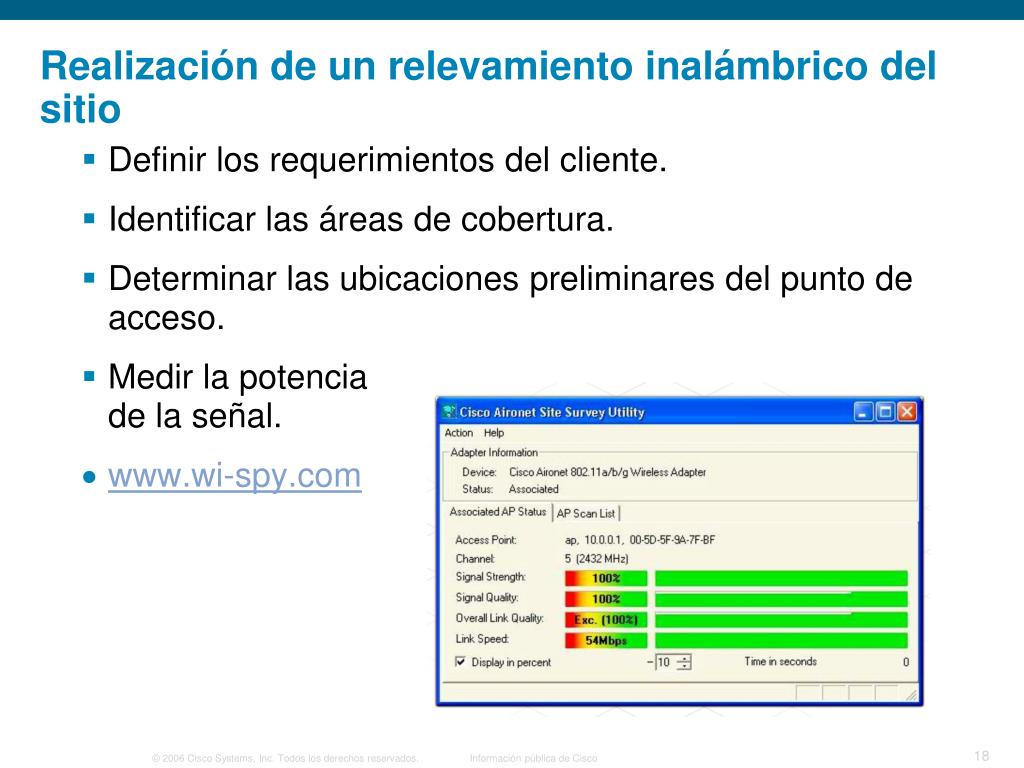

18. Realización de un relevamiento inalámbrico del sitio • Definir los requerimientos del cliente. • Identificar las áreas de cobertura. • Determinar las ubicaciones preliminares del punto de acceso. • Medir la potencia de la señal. • www.wi-spy.com

19. Organización de los datos recopilados en un diseño de red nuevo Documento de requerimientos de diseño: • Objetivo general del proyecto • Alcance del proyecto • Requerimientos de la red • Estado actual de la red

20. Organización de los datos recopilados en un diseño de red nuevo • Objetivo general del proyecto • Identificar y registrar los objetivos generales del diseño de red propuesto. • También incluir la meta del proyecto.

21. Organización de los datos recopilados en un diseño de red nuevo • Alcance del proyecto • Identificar y registrar el alcance de la actualización de red propuesta (todas las áreas que se verán involucradas)

22. Organización de los datos recopilados en un diseño de red nuevo • Requerimientos de la red • Identificar y registrar: • *Objetivos comerciales y técnicos • *Requerimientos técnicos del diseño de red propuesto(escalabilidad, disponibilidad, seguridad y manejabilidad) • *Usuarios (grupos de usuarios) • *Aplicaciones (tipos de tráficoy de aplicaciones)

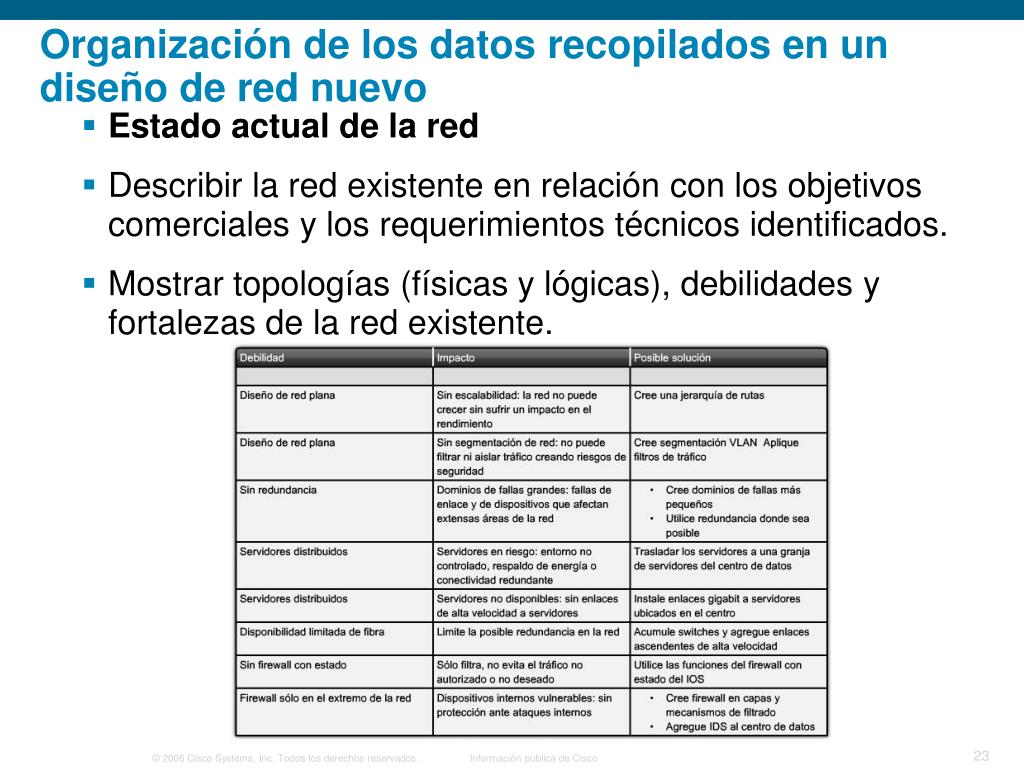

23. Organización de los datos recopilados en un diseño de red nuevo • Estado actual de la red • Describir la red existente en relación con los objetivos comerciales y los requerimientos técnicos identificados. • Mostrar topologías (físicas y lógicas), debilidades y fortalezas de la red existente.

24. Laboratorios • Network Stumbler • Crear una cuenta CCO de CISCO. • Buscar el datasheet de los enrutadores utilizados en clase e investigar sus opciones de hardware. • Usar el feature navigator de CISCO para explorar las diferentes opciones de IOS’s para los enrutadores. • Labs 3.2.2 y 3.2.3 ofrecen una guía.

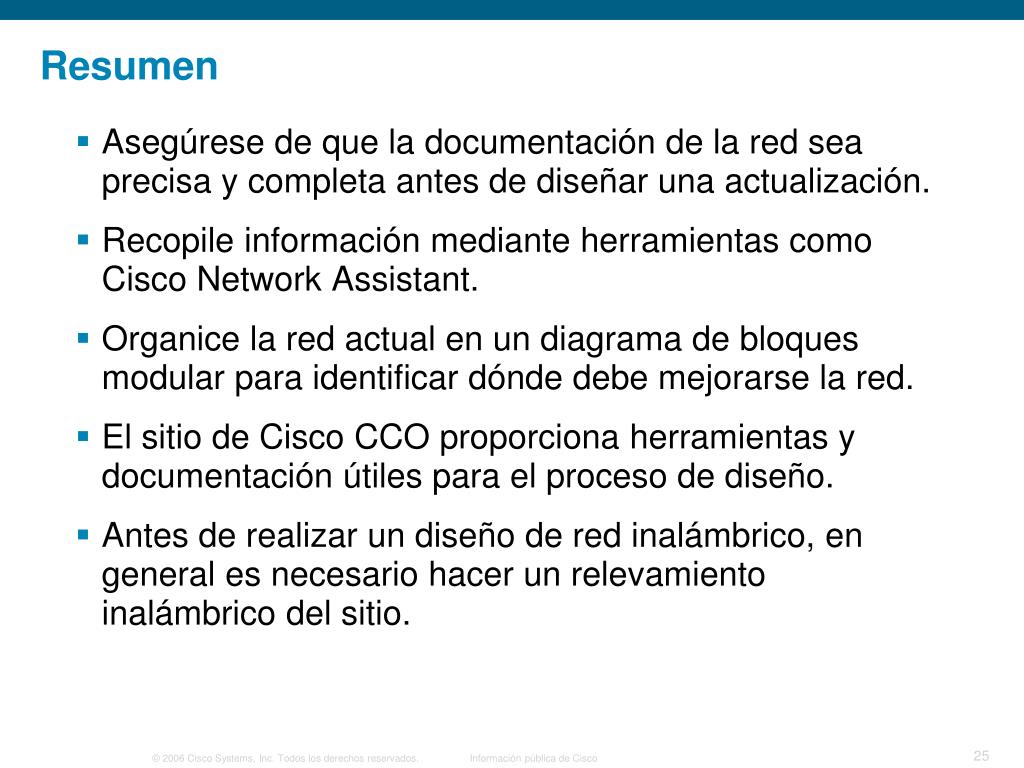

25. Resumen • Asegúrese de que la documentación de la red sea precisa y completa antes de diseñar una actualización. • Recopile información mediante herramientas como Cisco Network Assistant. • Organice la red actual en un diagrama de bloques modular para identificar dónde debe mejorarse la red. • El sitio de Cisco CCO proporciona herramientas y documentación útiles para el proceso de diseño. • Antes de realizar un diseño de red inalámbrico, en general es necesario hacer un relevamiento inalámbrico del sitio.
