Redes i

CARRERA DE INGENIERÍA DE SISTEMAS

REDES I

Ing. Moisés Toapanta, MSc.

Guayaquil,junio del 2014


Redes i

CAPA FISICA


Cable coaxial

CABLE COAXIAL

Este tipo de cable esta compuesto de un hilo conductor central de cobre rodeado por una malla de hilos de cobre. El espacio entre el hilo y la malla lo ocupa un conducto de plástico que separa los dos conductores y mantiene las propiedades eléctricas. Todo el cable está cubierto por un aislamiento de protección para reducir las emisiones eléctricas. El ejemplo más común de este tipo de cables es el coaxial de televisión.


Redes i

Originalmente fue el cable más utilizado en las redes locales debido a su alta capacidad y resistencia a las interferencias, pero en la actualidad su uso está en declive.Su mayor defecto es su grosor, el cual limita su utilización en pequeños conductos eléctricos y en ángulos muy agudos.


Tipos de cables coaxial

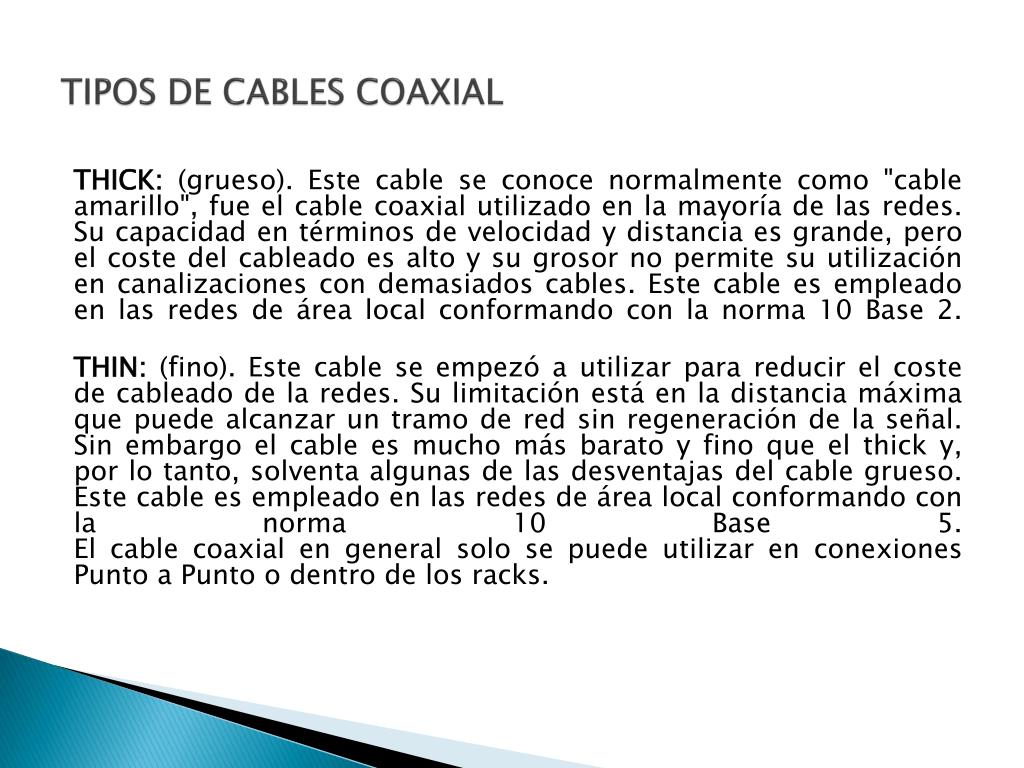

TIPOS DE CABLES COAXIAL

THICK: (grueso). Este cable se conoce normalmente como "cable amarillo", fue el cable coaxial utilizado en la mayoría de las redes. Su capacidad en términos de velocidad y distancia es grande, pero el coste del cableado es alto y su grosor no permite su utilización en canalizaciones con demasiados cables. Este cable es empleado en las redes de área local conformando con la norma 10 Base 2.

THIN: (fino). Este cable se empezó a utilizar para reducir el coste de cableado de la redes. Su limitación está en la distancia máxima que puede alcanzar un tramo de red sin regeneración de la señal. Sin embargo el cable es mucho más barato y fino que el thick y, por lo tanto, solventa algunas de las desventajas del cable grueso. Este cable es empleado en las redes de área local conformando con la norma 10 Base 5. El cable coaxial en general solo se puede utilizar en conexiones Punto a Punto o dentro de los racks.


Modelos de cables coaxial

MODELOS DE CABLES COAXIAL

  • Cable estándar Ethernet, de tipo especial conforme a las normas IEEE 802.3 10 BASE 5. Se denomina también cable coaxial "grueso", y tiene una impedancia de 50 Ohmios. El conector que utiliza es del tipo "N".

  • Cable coaxial Ethernet delgado, denominado también RG 58, con una impedancia de 50 Ohmios. El conector utilizado es del tipo BNC.

  • Cable coaxial del tipo RG 62, con una impedancia de 93 Ohmios. Es el cable estándar utilizado en la gama de equipos 3270 de IBM, y también en la red ARCNET. Usa un conector BNC.

  • Cable coaxial del tipo RG 59, con una impedancia de 75 Ohmios. Este tipo de cable lo utiliza, en versión doble, la red WANGNET, y dispone de conectores DNC y TNC.


Caracteristicas tecnicas

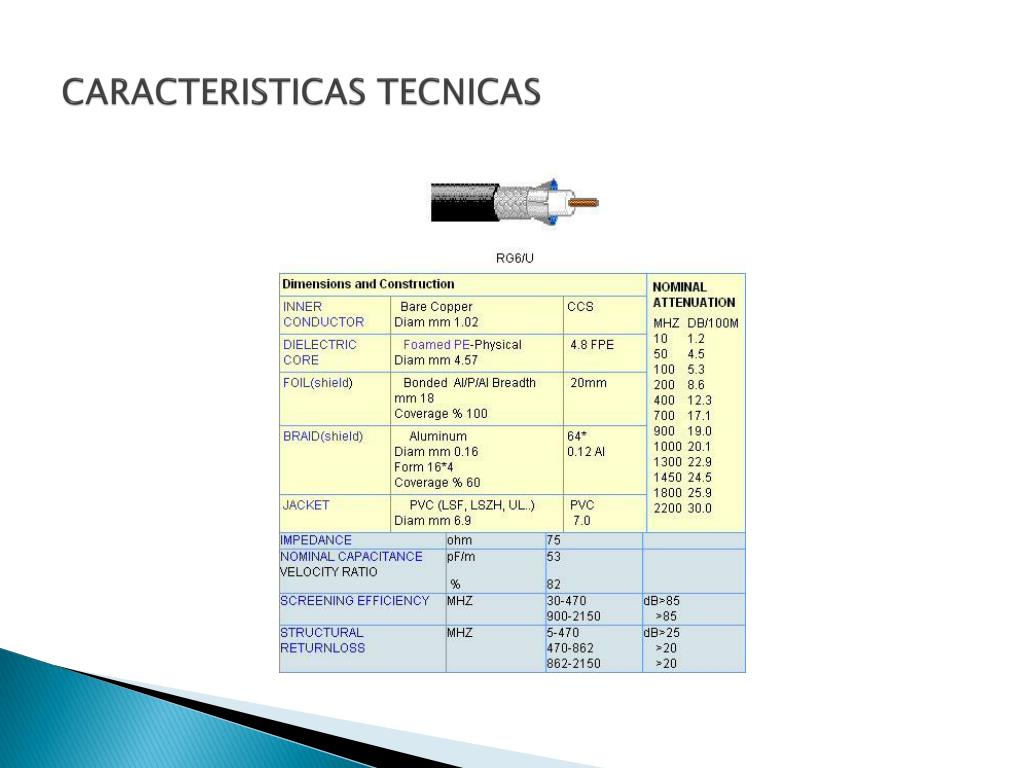

CARACTERISTICAS TECNICAS


Caracter sticas t cnicas

características técnicas:

Los cables coaxiales empleados para realizar la instalación deberán reunir las siguientes

características técnicas:

  • Conductor central de cobre y dieléctrico polietileno celular físico

  • Pantalla cinta metalizada y trenza de cobre o aluminio

  • Cubierta no propagadora de la llama para instalaciones interiores y de polietileno de color negro para instalaciones exteriores

  • Impedancia característica media: 75 ± 3 W


Redes i

Pérdidas de retorno según la atenuación del cable (a) a 800 MHz:


Cable coaxial1

CABLE COAXIAL


Stp shielded twisted pair

STP ShieldedTwistedPair

(STP) o par trenzado blindado: se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión sin blindaje y su impedancia es de 150 Ohmios.


Cable utp

CABLE UTP

UTP, acrónimo inglés de UnshieldedTwisterPair, o par trenzado sin apantallar, es un tipo de cable que se utiliza en las telecomunicaciones y redes


Redes i

  • El cable de par trenzado consiste en dos alambres de cobre aislados que se trenzan de forma helicoidal, igual que una molécula de ADN. De esta forma el par trenzado constituye un circuito que puede transmitir datos. Esto se hace porque dos alambres paralelos constituyen una antena simple. Cuando se trenzan los alambres, las ondas se cancelan, por lo que la radiación del cable es menos efectiva.1 Así la forma trenzada permite reducir la interferencia eléctrica tanto exterior como de pares cercanos.

  • Un cable de par trenzado está formado por un grupo de pares trenzados, normalmente cuatro, recubiertos por un material aislante. Cada uno de estos pares se identifica mediante un color


Diferencias entre cable utp stp ftp

DIFERENCIAS ENTRE CABLE UTP, STP, FTP

Este es otro tema importante al momento de seleccionar los equipos adecuados para dimensionar tu proyecto.

Ya sea para una red cableada o inalámbrica, el tipo de cable de par trenzado a utilizar juega un papel importarnte en el desempeño de la misma.

Los cables de pares trenzados consisten en dos alambres de cobre o a veces de aluminio, aislados con un grosor de 1 mm aproximado. Los alambres se trenzan con el propósito de reducir la interferencia eléctrica de pares similares cercanos. Los pares trenzados se agrupan bajo una cubierta común de PVC (Policloruro de Vinilo) en cables multipares de pares trenzados (de 2, 4, 8, y hasta 300 pares).

Actualmente se han convertido en un estándar en las redes LAN. A pesar que las propiedades de transmisión de cables de par trenzado son inferiores y en especial la sensibilidad ante perturbaciones extremas a las del cable coaxial, su gran adopción se debe al costo, su flexibilidad y facilidad de instalación, así como las mejoras tecnológicas constantes introducidas en enlaces de mayor velocidad, longitud, etc.

Los tipos de cables de par trenzado mas usados en las redes LAN  son:


Cable utp1

CABLE UTP

(UnshieldedTwistedPair - Par trenzado no apantallado)

Es el cable de pares trenzados mas utilizado, no posee ningún tipo de protección adicional a la recubierta de PVC y tiene una impedancia de 100 Ohm. El conector más utilizado en este tipo de cable es el RJ45, parecido al utilizado en teléfonos RJ11 (pero un poco mas grande), aunque también puede usarse otros (RJ11, DB25,DB11, entre otros), dependiendo del adaptador de red.

Es sin duda el que hasta ahora ha sido mejor aceptado, por su costo accesibilidad y fácil instalación. Sin embargo a altas velocidades puede resultar vulnerable a las interferencias electromagnéticas del medio ambiente.


Cable stp

CABLE STP

(ShieldedTwistedPair- Par trenzado apantallado)

En este caso, cada par va recubierto por una malla conductora que actúa de apantalla frente a interferencias y ruido eléctrico. Su impedancia es de 150 Ohm.

El nivel de protección del STP ante perturbaciones externas es mayor al ofrecido por UTP. Sin embargo es más costoso y requiere más instalación. La pantalla del STP para que sea más eficaz requiere una configuración de interconexión con tierra (dotada de continuidad hasta el terminal), con el STP se suele utilizar conectores RJ49.

Es utilizado generalmente en las instalaciones de procesos de datos por su capacidad y sus buenas características contra las radiaciones electromanéticas, pero el inconveniente es que es un cable robusto, caro y difícil de instalar.


Cable ftp

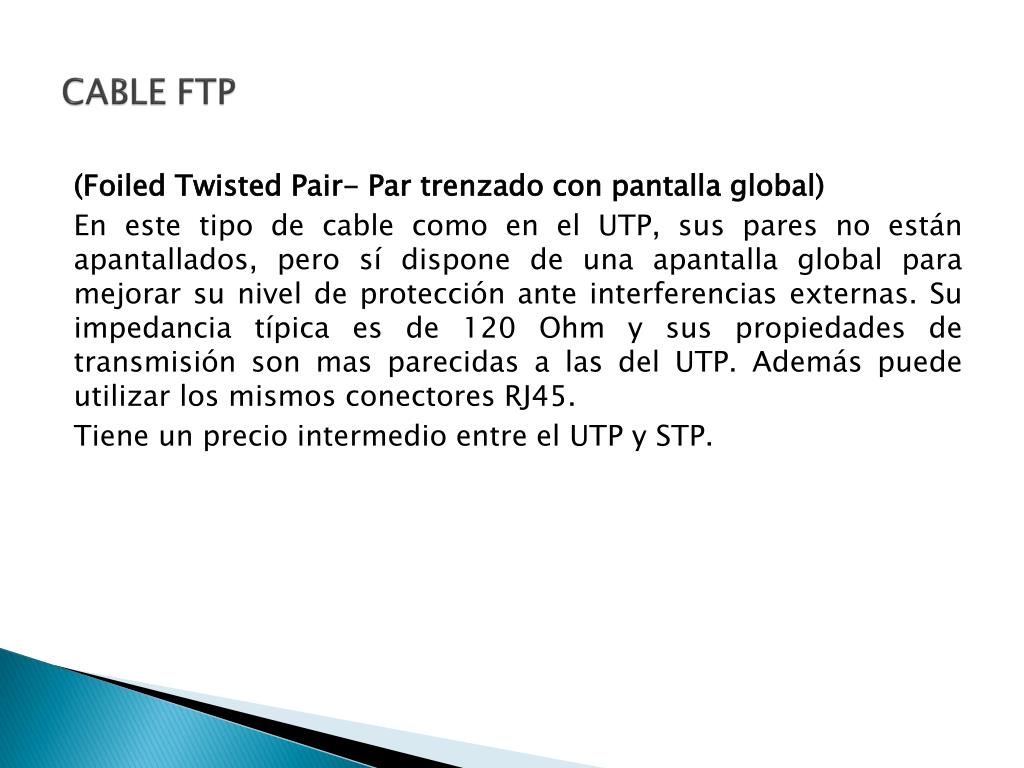

CABLE FTP

(FoiledTwistedPair- Par trenzado con pantalla global)

En este tipo de cable como en el UTP, sus pares no están apantallados, pero sí dispone de una apantalla global para mejorar su nivel de protección ante interferencias externas. Su impedancia típica es de 120 Ohm y sus propiedades de transmisión son mas parecidas a las del UTP. Además puede utilizar los mismos conectores RJ45.

Tiene un precio intermedio entre el UTP y STP.


Redes i

El EIA/TIA define el estándar EIA/TIA 568 para la instalación de redes locales (LAN). El cable trenzado mas utilizado es el UTP sin apantallar. Existen dos clases de configuraciones para los pines de los conectores del cable trenzado denominadas T568A y T568B.
