实验三空调系统的综合实验

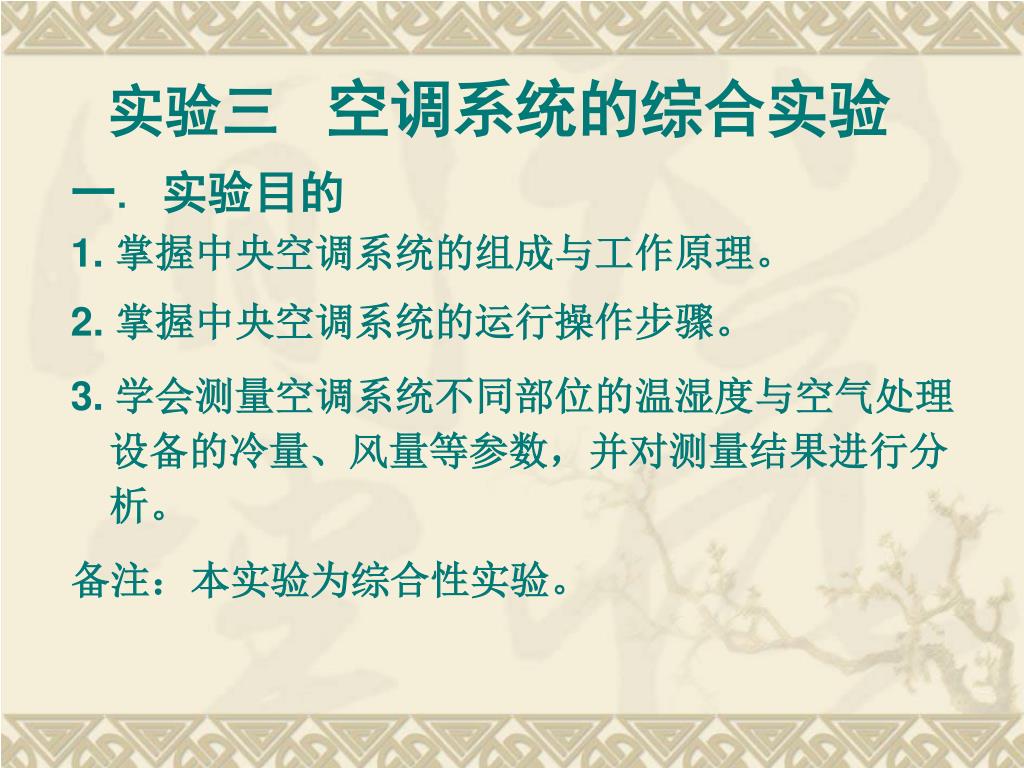

实验三空调系统的综合实验 一. 实验目的 1. 掌握中央空调系统的组成与工作原理。 2. 掌握中央空调系统的运行操作步骤。 3. 学会测量空调系统不同部位的温湿度与空气处理设备的冷量、风量等参数，并对测量结果进行分析。备注：本实验为综合性实验。

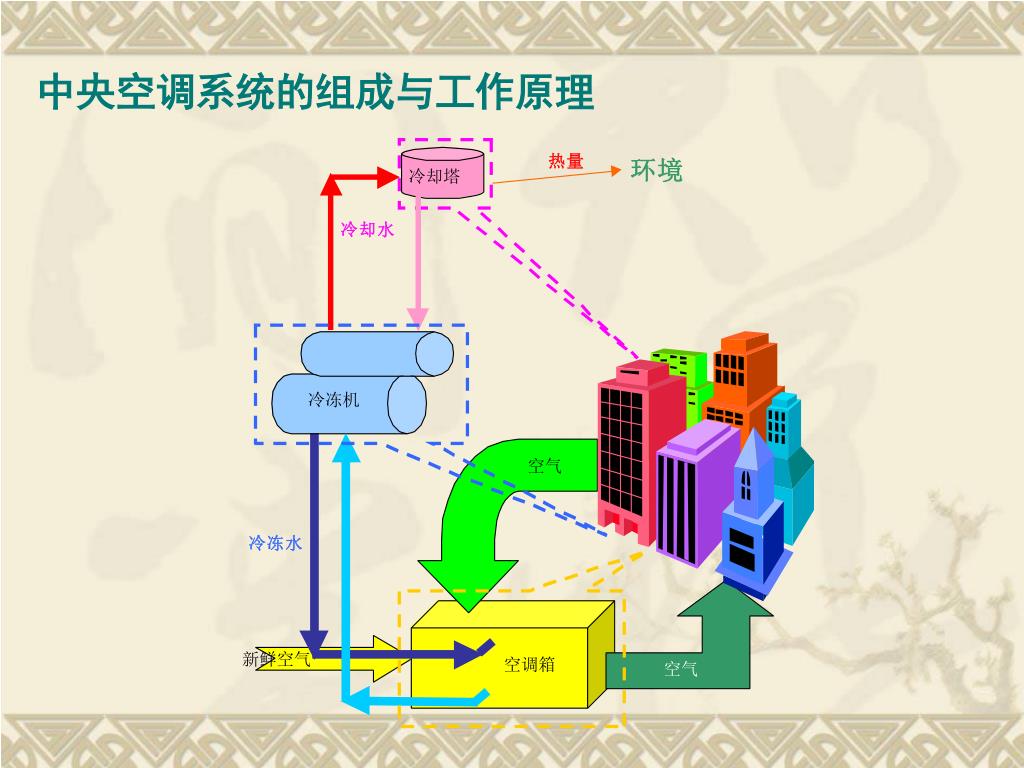

中央空调系统的组成与工作原理

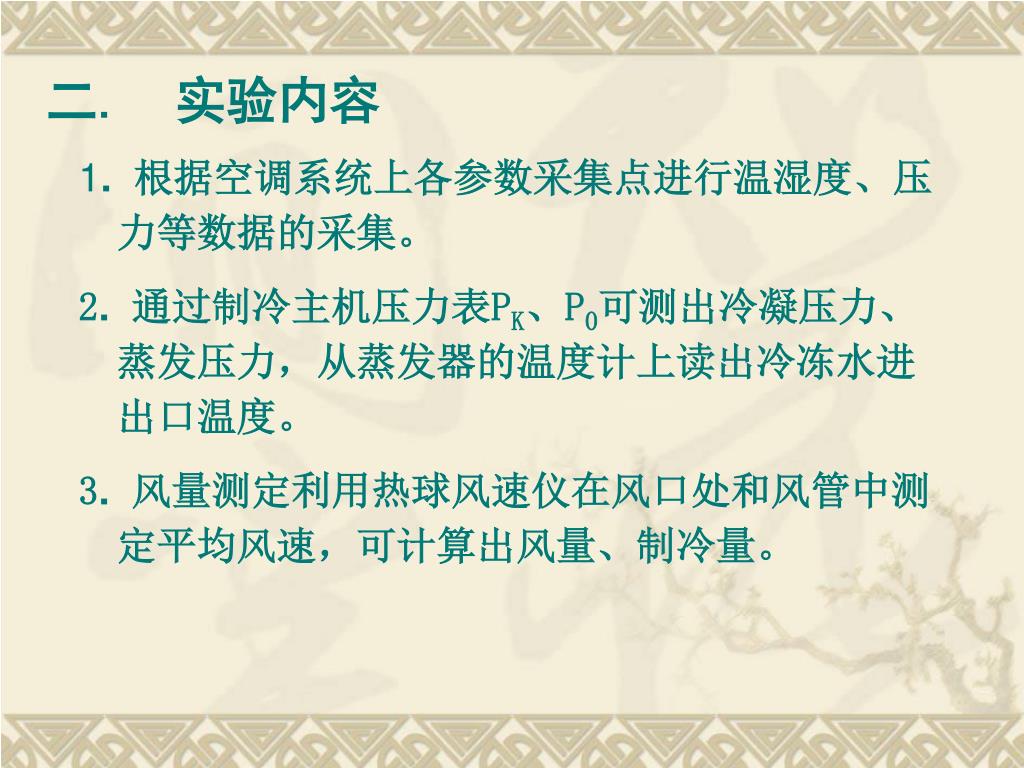

二. 实验内容 1. 根据空调系统上各参数采集点进行温湿度、压力等数据的采集。 2. 通过制冷主机压力表PK、P0可测出冷凝压力、蒸发压力，从蒸发器的温度计上读出冷冻水进出口温度。 3. 风量测定利用热球风速仪在风口处和风管中测定平均风速，可计算出风量、制冷量。

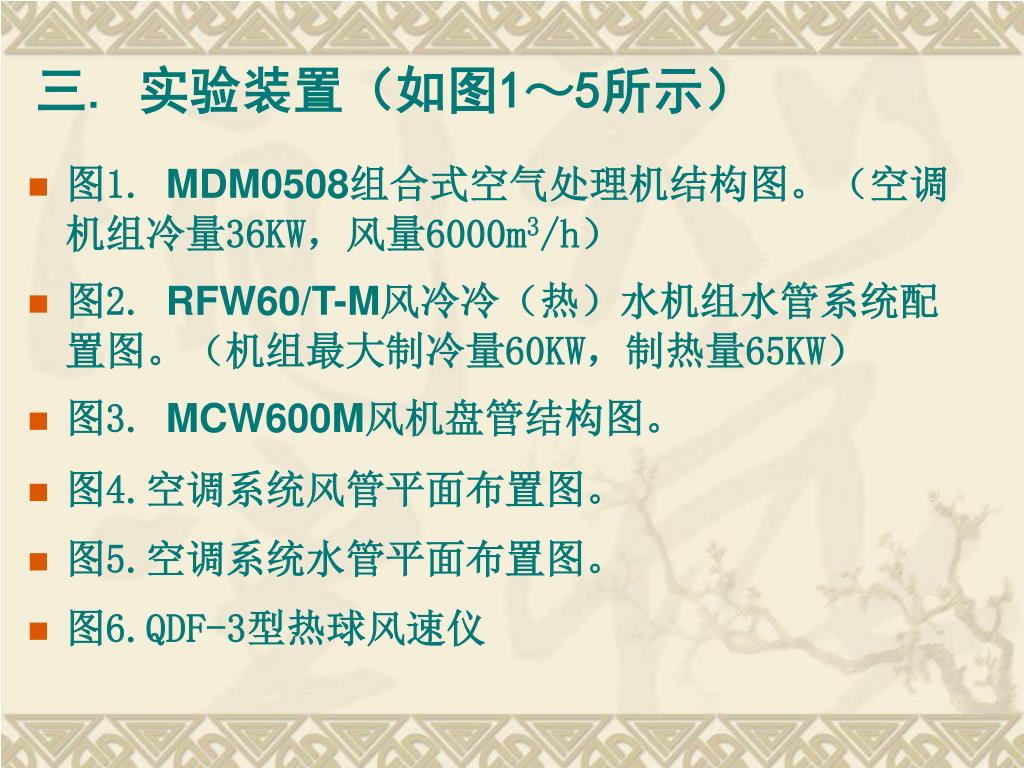

三. 实验装置（如图1～5所示） • 图1. MDM0508组合式空气处理机结构图。（空调机组冷量36KW，风量6000m3/h） • 图2. RFW60/T-M风冷冷（热）水机组水管系统配置图。（机组最大制冷量60KW，制热量65KW） • 图3. MCW600M风机盘管结构图。 • 图4.空调系统风管平面布置图。 • 图5.空调系统水管平面布置图。 • 图6.QDF-3型热球风速仪

图1. MDM0508组合式空气处理机结构图

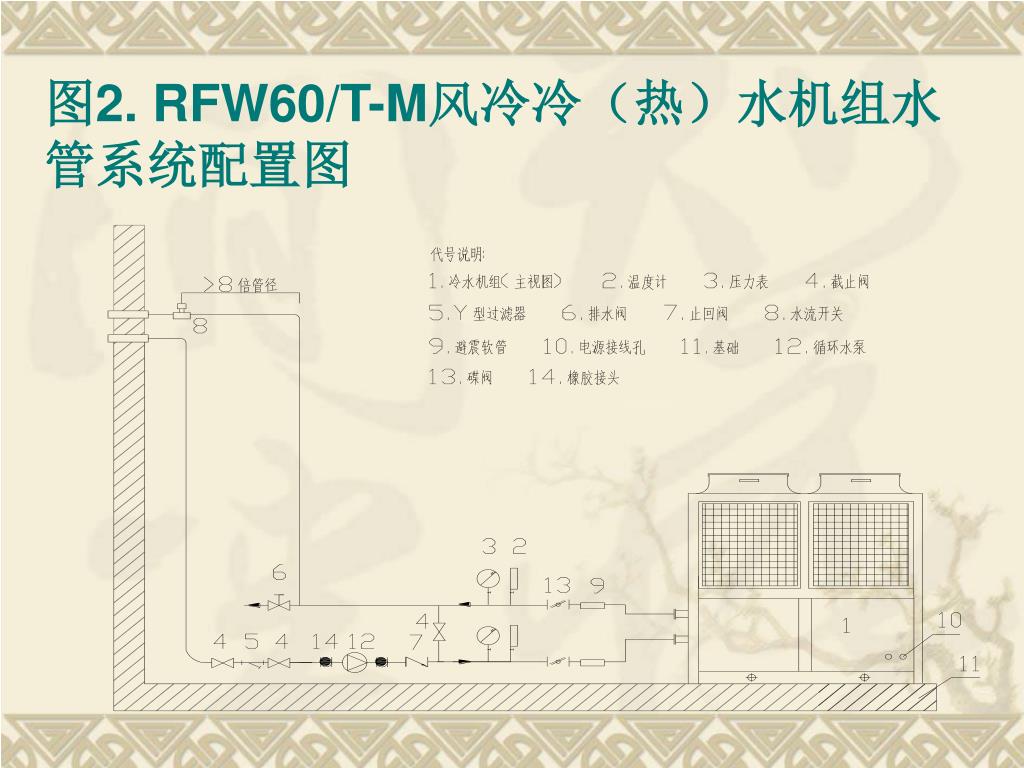

图2. RFW60/T-M风冷冷（热）水机组水管系统配置图

图3. MCW600M风机盘管结构图

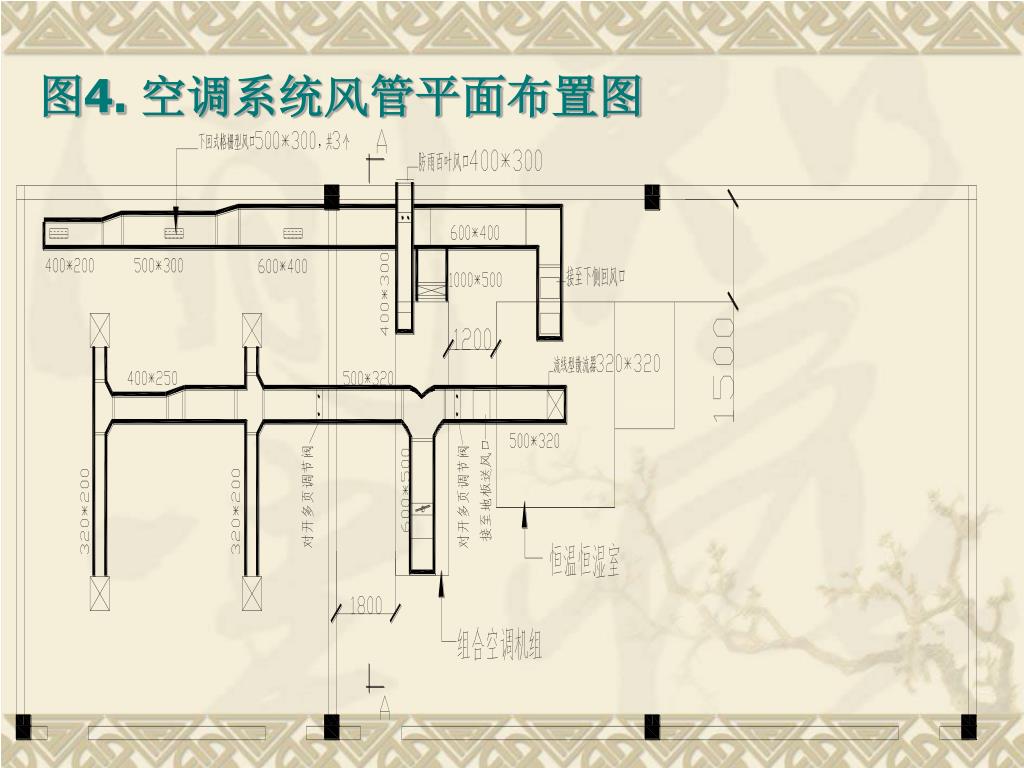

图4. 空调系统风管平面布置图

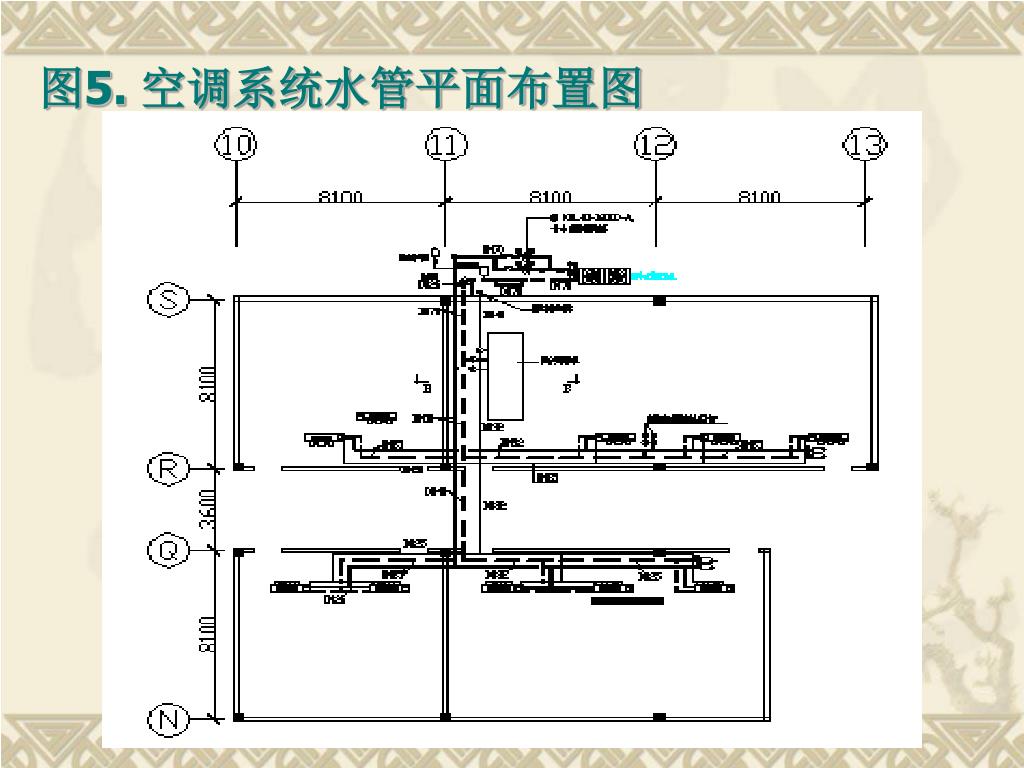

图5. 空调系统水管平面布置图

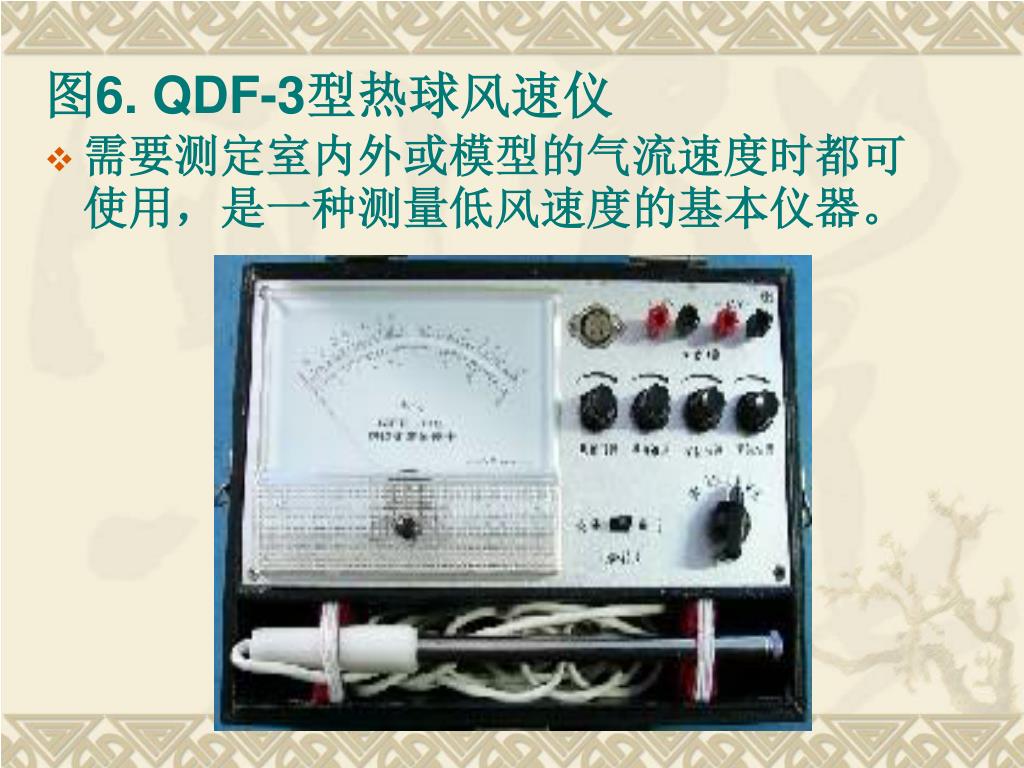

图6. QDF-3型热球风速仪 • 需要测定室内外或模型的气流速度时都可使用，是一种测量低风速度的基本仪器。

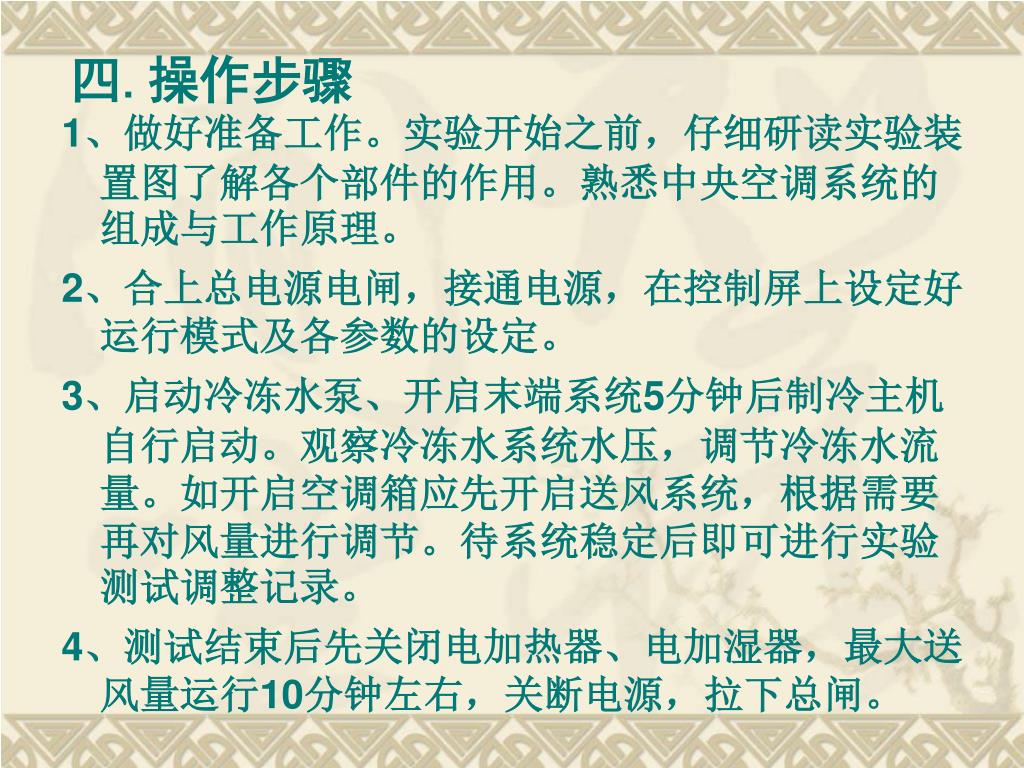

四.操作步骤 1、做好准备工作。实验开始之前，仔细研读实验装置图了解各个部件的作用。熟悉中央空调系统的组成与工作原理。 2、合上总电源电闸，接通电源，在控制屏上设定好运行模式及各参数的设定。 3、启动冷冻水泵、开启末端系统5分钟后制冷主机自行启动。观察冷冻水系统水压，调节冷冻水流量。如开启空调箱应先开启送风系统，根据需要再对风量进行调节。待系统稳定后即可进行实验测试调整记录。 4、测试结束后先关闭电加热器、电加湿器，最大送风量运行10分钟左右，关断电源，拉下总闸。

五. 实验数据记录及有关计算 空气流量、制冷量校核计算 G＝r×L （ kg/h ） Q0=G(Iw1-Iw1 ) （kw）

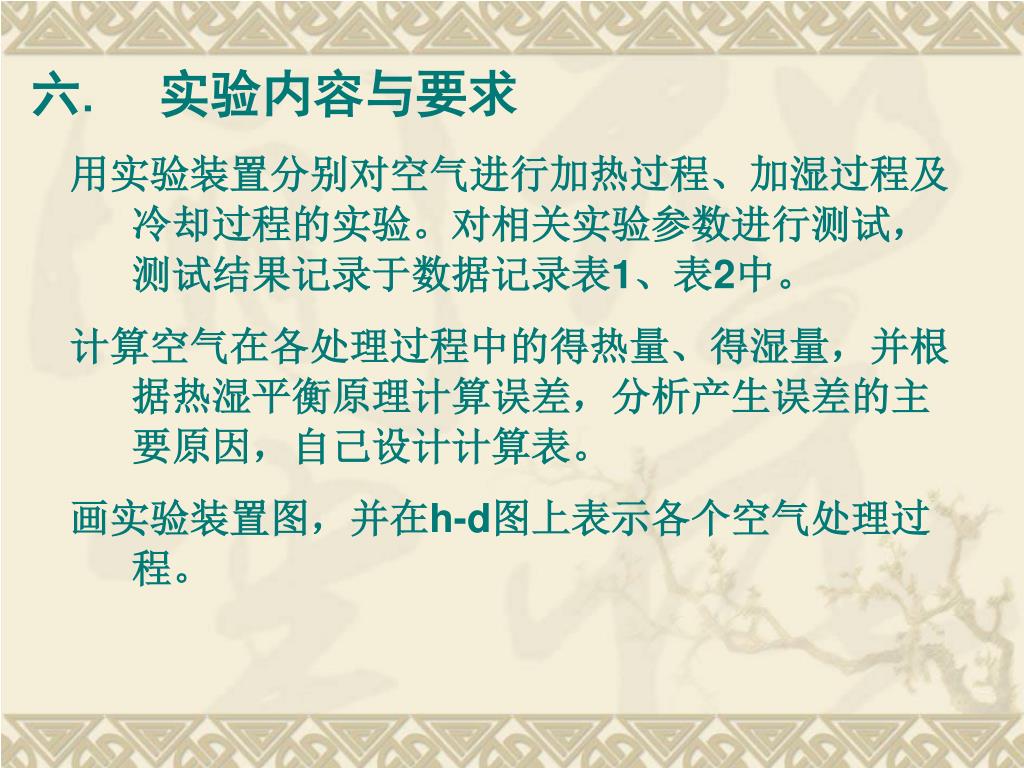

六. 实验内容与要求 用实验装置分别对空气进行加热过程、加湿过程及冷却过程的实验。对相关实验参数进行测试，测试结果记录于数据记录表1、表2中。计算空气在各处理过程中的得热量、得湿量，并根据热湿平衡原理计算误差，分析产生误差的主要原因，自己设计计算表。画实验装置图，并在h-d图上表示各个空气处理过程。

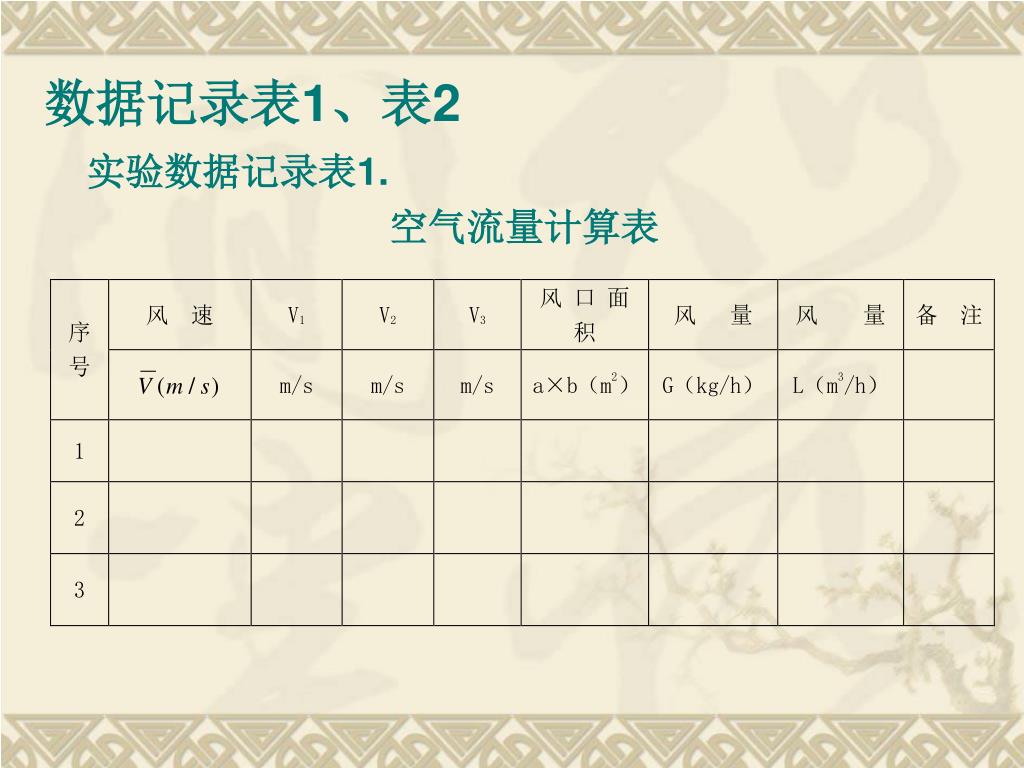

数据记录表1、表2 实验数据记录表1. 空气流量计算表

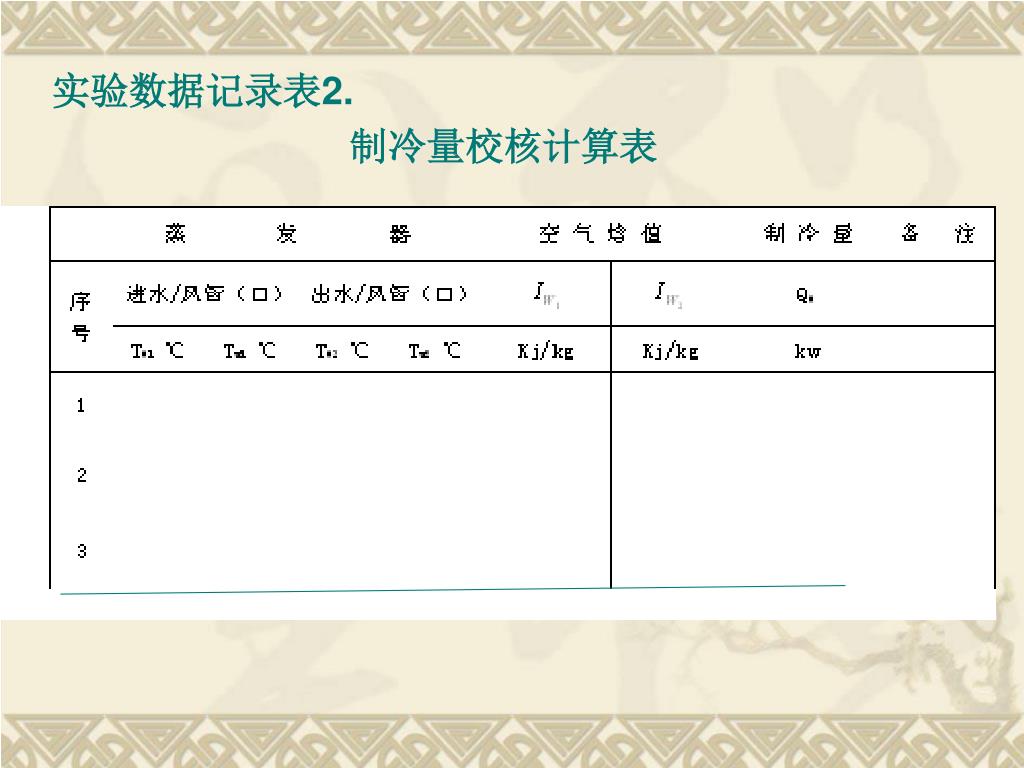

实验数据记录表2. 制冷量校核计算表

七、实验成绩评定 • 根据学生的实验预习、实验纪律、实验中动手能力、实验报告的整理质量进行综合评定，给出优、良、中、及格、不及格五个等级。 • 实验课成绩占课程总成绩的10％。
