Slide 1

DRAINASE JALAN RAYA

Slide 2

Drainase lapangan terbang

Tujuan dibuatnya drainase pada lapangan terbang adalah untuk mempertahankan daya dukung tanah dengan menguranginya masuk air, menjaga agar landasan pacu (run way) dan bahu landasan pacu (shoulder) tidak digenangi air yang dapat membahayakan penerbangan, dan Menjaga seluruh daerah lapangan terbang termasuk terminal building agar tidak tergenang air.

Slide 3

Dalamsuatuperencanaandanperancangandrainaselapanganterbang, perludiperhatikanhal-halberikutdibawahini :

  • Salurandrainaseharusberadadibawahmukatanahdantidakmemotonglandasanpacu, agar padasaatperawatantidakmengganggu.

  • Tanah dibawahrunway, taxiwaydan apron harusmempunyaidayadukung yang cukupkuatterhadapbebanpesawatterbang yang laludiatasnya.

  • Air dariluarwilayahlandasanterbangtidakbolehmembebanisistemdrainaselapanganudara. Genangan air akibat air hujandantebalsaljumaksimum 10 cm diatasrunway danharussegeradapatdikeringkan.

  • Kemiringanrunwaykecilsekaliyaitumaksimum 1 % kearahmemanjangdan 1,5 % kearahmelintang, denagnkemiringanshoulderkearahmelintangmaksimum 2,5 – 5 %.

  • Sistem drainase lapangan terbang harus baik. Tidak diperkenankan ada selokan terbuka, kecuali selokan keliling lapangan terbang (interception ditch) yang menampung air yang akan memasuki lapangan terbang dari daerah sekelilingnya.

  • Saluran drainase lapangan terbang didesain dengan intensitas hujan 1 kali dalam 5 tahun terlampaui. Yang berarti dalam waktu 5 tahun boleh terjadi banjir 1 kali atau banjir dengan periode ulang 5 tahun.

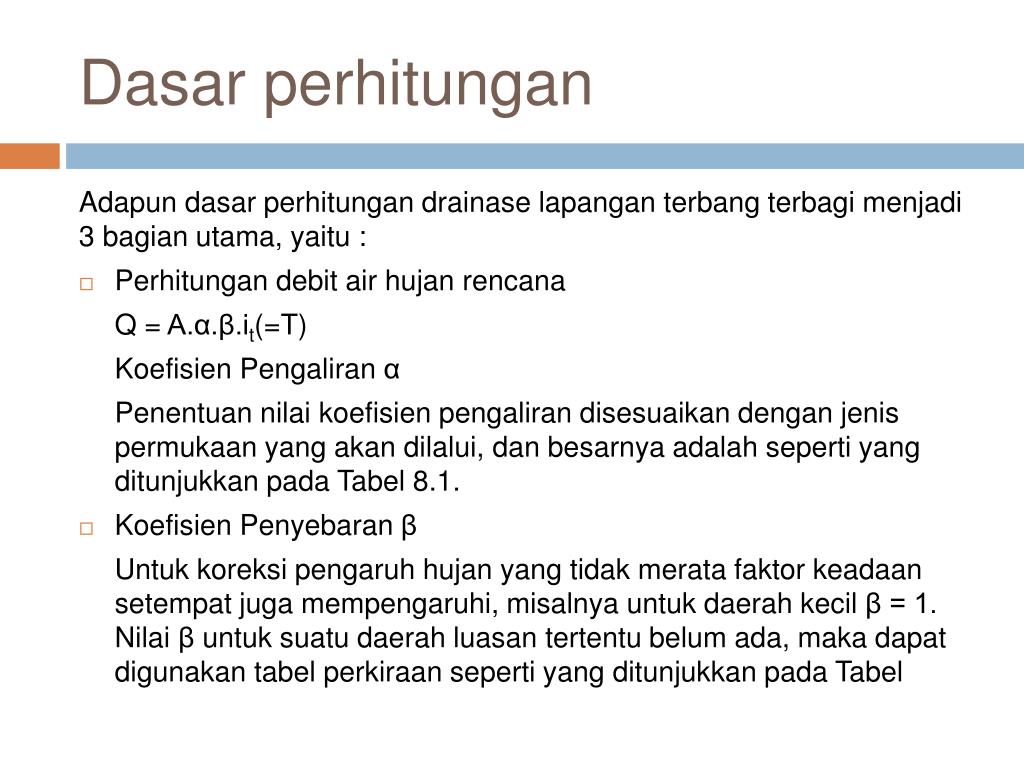

Slide 4

Dasar perhitungan

Adapun dasar perhitungan drainase lapangan terbang terbagi menjadi 3 bagian utama, yaitu :

  • Perhitungan debit air hujanrencana

    Q = A.α.β.it(=T)

    KoefisienPengaliran α

    Penentuan nilai koefisien pengaliran disesuaikan dengan jenis permukaan yang akan dilalui, dan besarnya adalah seperti yang ditunjukkan pada Tabel 8.1.

  • KoefisienPenyebaran β

    Untukkoreksipengaruhhujan yang tidakmeratafaktorkeadaansetempatjugamempengaruhi, misalnyauntukdaerahkecil β = 1. Nilai β untuksuatudaerahluasantertentubelumada, makadapatdigunakantabelperkiraanseperti yang ditunjukkanpadaTabel

Slide 5

Koefisien Pengaliran

Slide 6

Koefisien penyebaran

Slide 7

Contoh:
