  1. Wat zullen we bespreken? • Een (korte) geschiedenis van video... • Een aantal basisbegrippen • Videocompressie • Intra- en inter-frame compressie • Videoformaten • Videocodecs

  2. EEN GESCHIEDENIS VAN VIDEO ...

  3. IN DEN BEGINNE WAS ER ...

  4. NIETS!

  5. Begin TV: alles live uitgezonden

  6. 50's: opnames op banden • Pas in de 50's technisch mogelijk • Pas in de 60's regelmatig gebruikt • Editeren gebeurde zoals audio tape: • Tape versnijden • Weer kleven met speciale tape • Voor audio: makkelijk • Voor video: delicaat wegens “lines” en “fields” (zie verder) – vrij foutgevoelig

  7. Opnames op banden

  8. Automatisering editeren • Source deck en Record deck • Scene zoeken en markeren met “in and out points” • Opnemen • Linear editing: van voor naar achteren • Bij fout of invoegen: alles daarna opnieuw opnemen! • Denk bvb aan typemachine vs. tekstverwerker

  9. Automatisering editeren

  10. Vandaag ... • Non-linear editing: volgorde ligt niet vast • Niet wachten op teruggespoelde tapes • Concepten van linear editing wel nog terug te vinden in video-software!

  11. Vandaag ...

  12. VIDEO:ANALOOGVS.DIGITAAL

  13. Televisie: analoog apparaat • Beeldsignaal is analoog • Continu signaal • V -> plaats en intensiteit pixel • “generation loss”

  14. Tegenwoordig: LCD's, digitaal! • Beeldsignaal is digitaal • Gekwantificeerd signaal • Kopieën zonder verlies • Verdringt stilaan de beeldbuis

  15. ENKELEBELANGRIJKEBEGRIPPEN

  16. Interlacing • Analoog signaal is interlaced • Éen frame bestaat uit twee “fields” • Upper field – oneven lijnen • Lower field – even lijnen • Reden: verhogen schijnbare frame rate • Vb 25 fps -> 50fps

  17. Interlacing

  18. Interlacing • Digitaal beeld: geen lijnen maar pixels • Een frame is een frame • Geen interlacing

  19. Interlacing • Dit beeld met digitale camera opgenomen • Tóch interlaced! • Iemand een verklaring?

  20. De-interlacing • Bij conversie naar web-filmpje: upper en lower field combineren tot 1 frame • Dit is de-interlacing • Anders strepen zichtbaar

  21. Aspect ratio • verhouding breedte/hoogte van het beeld • analoog beeld -> 4:3 • standaard tv-scherm • digitale video: in principe om het even welke ratio • meestal 4:3 omdat de beelden toch op analoge tv bekeken worden • breedbeeld: 16:9 • voor het web: elke aspect-ratio is mogelijk!

  22. Aspect ratio

  23. Pixel aspect ratio • Ook pixel-aspect ratio kan variëren • bvb: DV-formaat gebruikt rechthoekige pixels (niet vierkant !)‏ • Opletten dus voor vervorming! • Cirkels zullen zo bvb. ellipsen worden!

  24. Resolutie • Aantal pixels bepaalt kwaliteit • Maar ook de werkbaarheid ! • Vbn: • standaard DV (NTSC): 720 x 480 • standaard DV (PAL): 720 x 576 • Opgelet: ook 16:9 PAL is 720 x 576 • Pixel aspect ratio anders!

  25. Resolutie vs. Pixel aspect ratio

  26. Resolutie vs. Pixel aspect ratio

  27. Frame rate • Aantal frames per seconde (fps)‏ • Vanaf ca. 10fps: vloeiende indruk • Heldere snelle beelden vragen hogere fps • Voorbeelden: • PAL: 25 fps • NTSC: 29,97 fps • Film: 24 fps • Flash (standaard): 12 fps

  28. Kleurmodel: YCC of YUV • RGB: 3 kleurkanalen • Beeldbuis: 3 fosforen (rood-groen-blauw)‏ • Televisiescherm: ook RGB fosforen • Toch ander kleurmodel: • YCC: 1 helderheidskanaal en 2 kleurkanalen • Iemand een idee hoe dit komt?

  29. Analoge formaten • Bij analoge gegevensoverdracht: kwaliteit belangrijk om ruis te minimaliseren! • Gebruikte videoverbindingen (analoog): • Composite • S-video • Component

  30. Broadcast standards • TV standaard afh van land • SECAM enkel voor TV uitzendingen • Apparaten in die landen wel PAL • Conversie mogelijk (maar soms kwaliteitsverlies)‏ • Videodrager onafhankelijk van standaarden: • VHS tape kan bvb zowel PAL als NTSC bevatten

  31. Broadcast standards

  32. VIDEO-COMPRESSIE-BEGINSELEN

  33. Even rekenen... • Stel: we willen 1 minuutje PAL video (720x576 – 25fps) digitaliseren... • 1 frame: ca. 1MB • 1 seconde = 25 frames = 25MB • 1 minuut = 1,5 GB!

  34. Even rekenen... • PROBLEEM! • Veel opslagruimte nodig • Snelle interfaces nodig

  35. Compressie nodig • Oplossing: comprimeren van de videobeelden • Hoe? • Ideeën anyone ???

  36. Twee héél eenvoudige manieren: • Frame rate verlagen • Resolutie verlagen

  37. Twee héél eenvoudige manieren • Niet zeer efficiënt: • Halve frame rate = slechts halve data rate • Halve frame size = slechts kwart data rate • Methodes niet bruikbaar voor beelden die op een PAL toestel afgespeeld worden! • Beter systeem nodig!

  38. Intra- en inter-frame compressie • Intra-frame compressie: • Frame comprimeren (vfr. JPEG)‏ • Inter-frame compressie: • Difference coding • Frame prediction • Chroma subsampling

  39. INTRA-FRAMECOMPRESSIE

  40. Frame per frame comprimeren • Frame comprimeren zoals bij JPEG • Elk frame apart aangepakt • Toegepast in: • M-JPEG formaat (verouderd)‏ • In oudere digitale fototoestellen -> filmpjes M-JPEG • DV codec • MPEG-2 streams • Voordeel: video editing (later wordt duidelijk waarom)‏

  41. INTER-FRAMECOMPRESSIE

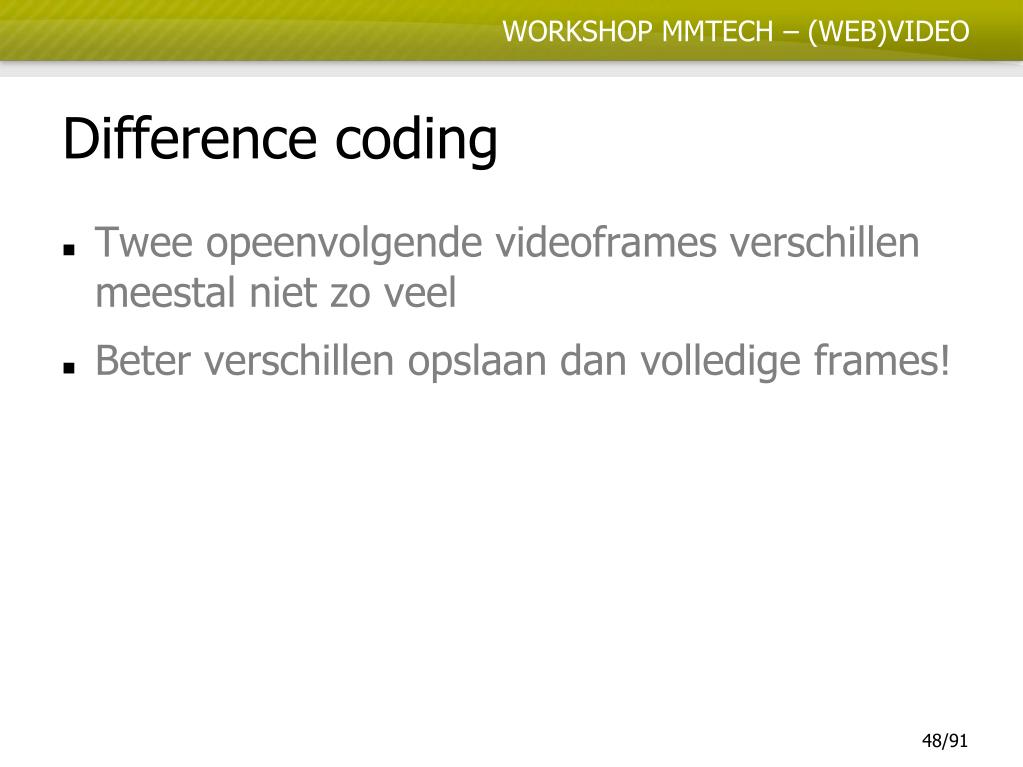

  42. Difference coding • Twee opeenvolgende videoframes verschillen meestal niet zo veel • Beter verschillen opslaan dan volledige frames!

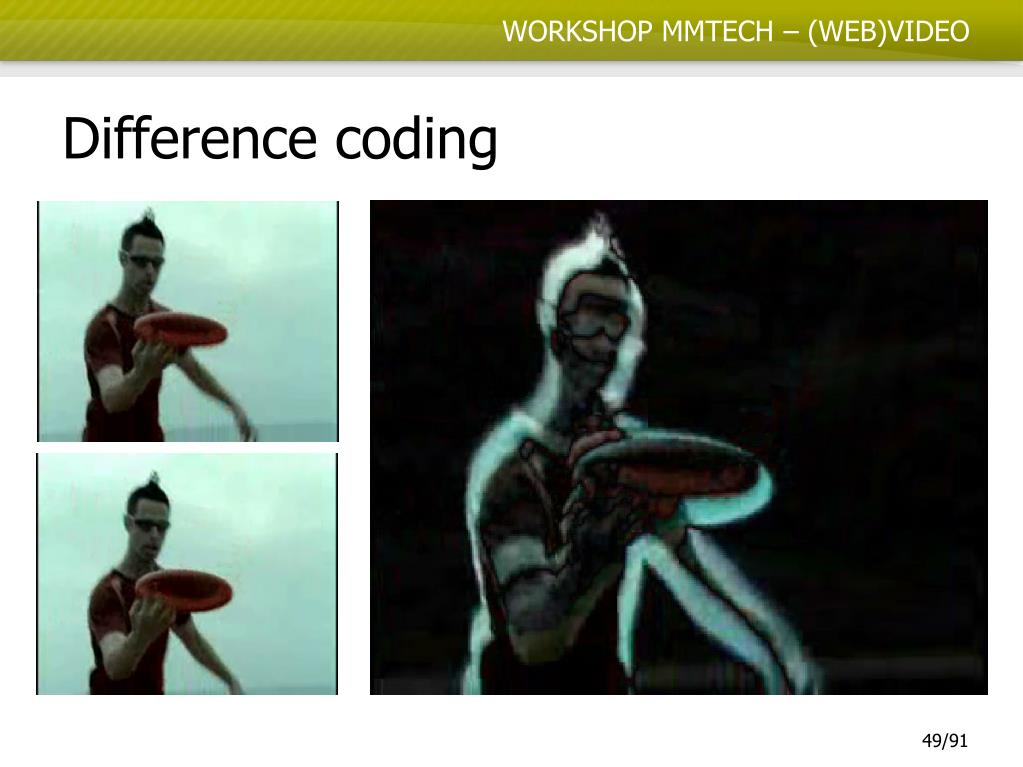

  43. Difference coding

  44. Frame prediction • Meestal verplaatsen pixels slechts een beetje • Verplaatsing -> vector ! • Vector is héél weinig data! • Enkel “prediction error images” worden opgeslagen • Dit is verschil frame met motion predicted frame • Minder data dan enkel difference coding!
