Erőgép

1. TALAJMŰVELÉS GÉPEI Függesztett ekék Erőgép Féligfüggesztett ekék Talajművelés Követelmények Változtatható fogás Csoportosítás Alkalmazott ekék Szerkezeti részek Szántási módok Vissza a főmenübe Ekefej-biztosítás

2. MENÜ Traktorok munkagépkapcsoló szerkezetei Erőgép Vonószerkezet

3. MENÜ Függesztőszerkezet Erőgép

4. MENÜ Erőgép Függesztőszerkezet

5. MENÜ A talajművelés célja Talajművelés • A növények számára kedvező csirázási és növekedési feltételek biztosítása. • Talajműveléssel szabályozni tudjuk a talaj hézagtérfogatát, víz-, levegő- és tápanyag-gazdálkodását. • Mindezeket a talaj forgatásával keverésével porhanyításával lazításával vagy felszínének tömörítésével érjük el.

6. MENÜ A talajművelés alapműveletei és gépei Talajművelés Alapműveletek Forgatás Lazítás Keverés Aprítás Egyengetés Tömörítés Gépek Eke Kultivátor Talajmaró Tárcsa Simító Henger

7. MENÜ Az ék, mint művelőszerszám Talajművelés • A talajművelő gépek művelő szerszámainak legtöbbjét ék-felületből alakították ki és a talajban mozgatott ék hatásának megfelelően dolgoznak. • Az eke működő részei szántás közben az összetett ékhez hasonlóan a talajszeletet kihasítják majd felemelik és oldalirányba elfordítják.

8. MENÜ Talajművelés

9. MENÜ Az eke munkája Talajművelés Szántás célja: a talaj fizikai és biológiai állapotának megváltoztatása elpusztult gyomnövények szerves-trágyák talajba dolgozása.

10. MENÜ Fejlődéstörténet Talajművelés

11. MENÜ Talajművelés Fogatos szántás

12. MENÜ Talajművelés

13. MENÜ Az ekékkel szemben támasztott agrotechnikai követelmények Követelmények • Az ekefejek által átfordított barázdaszeletek keresztmetszete azonos legyen. • A szármaradványokat, szerves anyagokat jól forgassa le. • A szántási mélység állítható legyen, és azt munkavégzés során jól tartsa.

14. MENÜ Követelmények • A szántás felülete egyenletes rögmentes legyen. • A barázdafenék egyenletes a talajfelszínnel párhuzamos legyen. • A barázdafal függőleges, beomlás mentes legyen.

15. MENÜ Barázdaszelet átfordítása Követelmények

16. MENÜ Barázdaszelet átfordítása Követelmények

17. MENÜ Barázdaszelet geometriája Követelmények A barázdaszelet átfordítása akkor lesz megfelelő, ha K=b/a viszony 1,3-1,8. Átfordítás határesete: K = 1,27 a – szántási mélység b – fogásszélesség (barázdaszelet szélessége)

18. MENÜ Ekék csoportosítása Csoportosítás Forgatás módja szerint: • Ágyekék (jobbra forgatják) • Váltvaforgató ekék • Vontatás módja szerint: • Függesztett • Féligfüggesztett • Vontatott • Művelési mélység szerint: • Sekélyszántó ekék (14-20 cm) • Középmélyszántó (20-26 cm) • Mélyszántó (26-32 cm) • Mélyítő (32-50 cm) • Rigol ekék (50-90 cm)

19. MENÜ Ekék szerkezeti részei Szerkezeti részek Munkavégző szerkezeti részek: • Szántóvas • Kormánylemez • Előhántó • Csoroszlya • Talajlazító Kiegészítő szerkezeti részek: • Vázszerkezet • Eketörzs • Ekefej biztosító berendezés • Eke támasztó részei

20. MENÜ Munkavégzőszerkezeti részek Szerkezeti részek

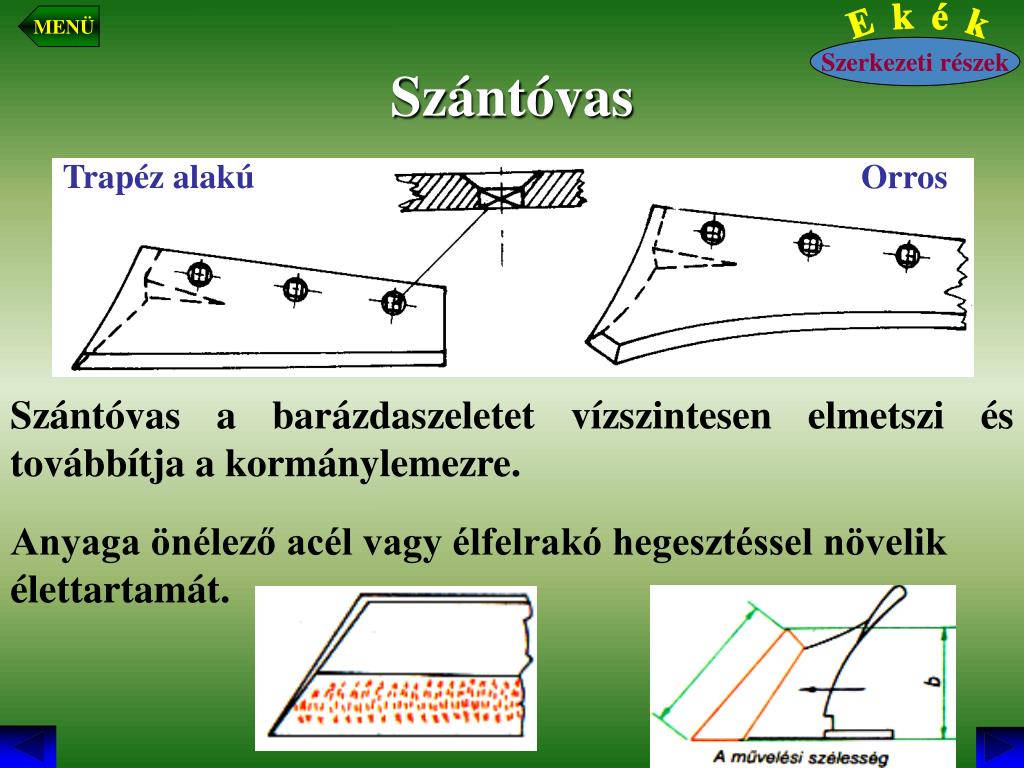

21. MENÜ Szántóvas Szerkezeti részek Trapéz alakú Orros Szántóvas a barázdaszeletet vízszintesen elmetszi és továbbítja a kormánylemezre. Anyaga önélező acél vagy élfelrakó hegesztéssel növelik élettartamát.

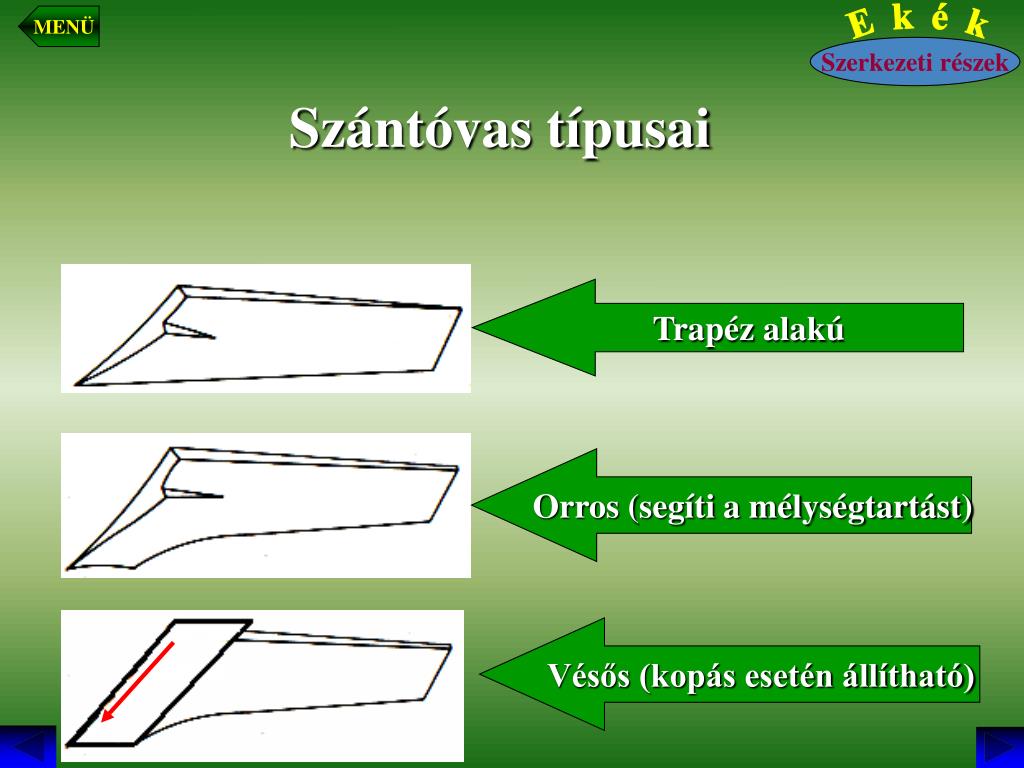

22. MENÜ Szerkezeti részek Szántóvas típusai Trapéz alakú Orros (segíti a mélységtartást) Vésős (kopás esetén állítható)

23. MENÜ Szerkezeti részek

24. MENÜ Szerkezeti részek Megfordítható és cserélhető orrbetét

25. MENÜ Kormánylemez típusai Szerkezeti részek Hengeres Csavart Félig csavar (univerzális) Kultúr forma

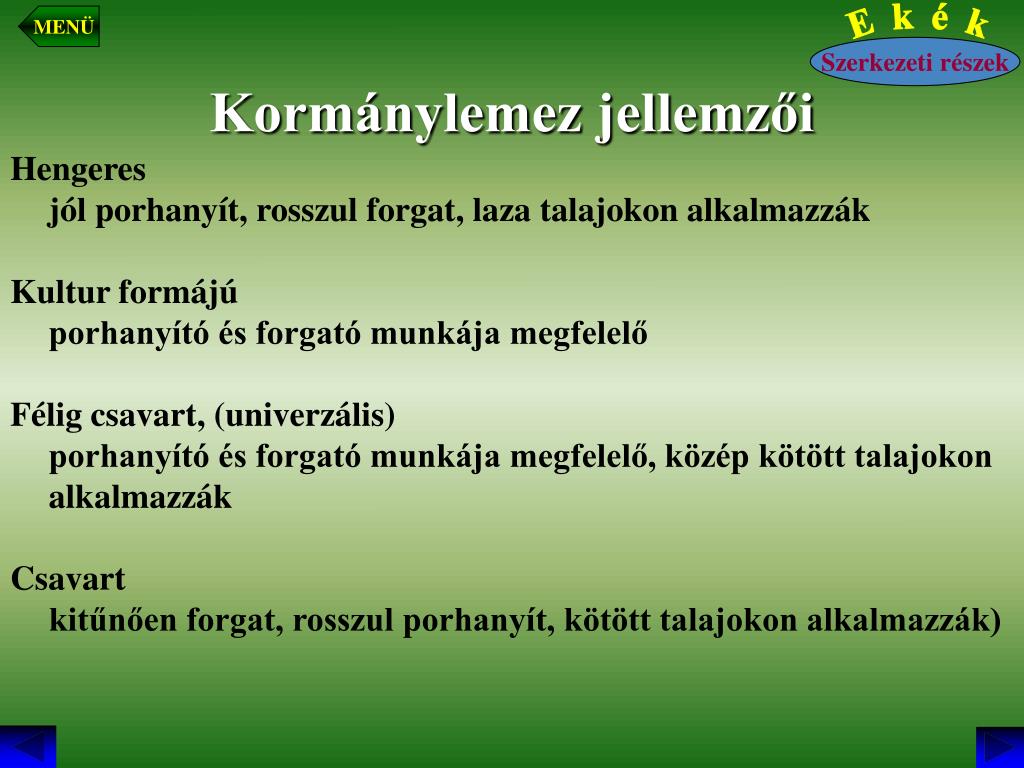

26. MENÜ Kormánylemez jellemzői Szerkezeti részek Hengeres jól porhanyít, rosszul forgat, laza talajokon alkalmazzák Kultur formájú porhanyító és forgató munkája megfelelő Félig csavart, (univerzális) porhanyító és forgató munkája megfelelő, közép kötött talajokon alkalmazzák Csavart kitűnően forgat, rosszul porhanyít, kötött talajokon alkalmazzák)

27. MENÜ Szerkezeti részek Réselt kormánylemez Csavart kormánylemez

28. MENÜ Kormánylemez kiegészítő részei Szerkezeti részek a) Kormánylemeztoldat a kormánylemez görbületét követve segíti a barázdaszelet átfordítását. b) Beforgató lemez a felső talajréteg barázdafenékbe fordítását segíti elő. b a

29. MENÜ Előhántó Szerkezeti részek • Az eketest előtt haladva a felső talajréteget a barázda- fenékbe fordítja, csökkenti a szántás üregességét. • Úgy kell felszerelni és beállítani, hogy • az eketest előtt 200-250 mm-re helyezkedjen el, • művelési mélysége a szántási mélység 1/3 része legyen.

30. MENÜ Csoroszlya Szerkezeti részek A csoroszlya, az utolsó ekefej mellett a barázdaszeletet függőlegesen elmetszi. Típusai: késes, tárcsás. A tárcsás csoroszlya él kialakítása sima, csipkés vagy hullámos, hajlított tengelyre van szerelve, önbeálló. Beállítása: a szántóvas orra előtt 20-30 mm-re, mellette10 mm-re helyezkedjen el, magasságát úgy kell beállítani hogy a csapágyház 10 mm-re a talajszint fölött haladjon.

31. MENÜ Szerkezeti részek Csipkés élű tárcsás csoroszlya

32. MENÜ Szerkezeti részek Hullámos élű tárcsás csoroszlya

33. MENÜ Talajlazító Szerkezeti részek Talajlazító az ekenádra szerelhető lazítószerszám, feladata az „eketalp betegség”, a barázdafenék bekeményedés megszüntetése.

34. MENÜ Eke kiegészítő részei Szerkezeti részek Váz és keretszerkezet Összekapcsolja és hordozza az eke szerkezeti részeit. Eketörzs • Összefogja az eketestre szerelt részeket és rögzíti a vázszerkezethez. • Felveszi a művelő szerszámokra ható erőket. Az eketörzset és a rászerelt művelő szerszámokat ekefejnek nevezzük.

35. MENÜ Eke támasztó részei Szerkezeti részek Az ekenád, oldalirányból megtámasztja az ekét. A csúszótalp, a függesztett eke utolsó ekefején található, függőleges irányú támasztást végez.

36. MENÜ Szerkezeti részek A támasztó kerék a szántási mélység állítására szolgál

37. MENÜ Ekefej-biztosító berendezések Ekefej-biztosítás Ekefej-biztosító berendezések feladata az ekefej törés vagy túlterhelés elleni védelme. Csoportosítása: 1. Hidraulikus ekefej-biztosítók 2. Mechanikus működésű ekefej-biztosítók • nyírócsapszeges (egyszeri működésű) • rugós • könyökcsuklós

38. MENÜ Hidraulikus ekefej-biztosítás Ekefej-biztosítás

39. MENÜ Mechanikus ekefej-biztosítások Ekefej-biztosítás Könyökcsuklós biztosítás Kioldás folyamata

40. MENÜ Mechanikus ekefej-biztosítások Ekefej-biztosítás • Rugós • Rugós • Nyírócsapszeges • Könyökcsuklós a) c) b) d)

41. MENÜ Függesztett ekék Függesztett ekék

42. MENÜ Ekefejek távolsága Függesztett ekék

43. MENÜ Függesztett ekék beállításai Függesztett ekék helyes orron járó sarkon járó Keresztirányú vízszintet a függesztőorsókkal állítjuk.

44. MENÜ Függesztett ekék • Helyes • Orron járó • Sarkon járó Hosszirányú vízszintet - a támasztóorsóval állítjuk. Szántási mélységet - a támasztókerékkel állítjuk.

45. MENÜ Függesztett ekék Első eketest fogásszélességét - a függesztő tengely oldal irányú eltolásával állítjuk. Összfogásszélességet - a függeszető tengely szögben történő elfordításával állítjuk. (Z tengely)

46. MENÜ Féligfüggesztett ekék Féligfüggesztett ekék Függesztőtengelyükön keresztül két ponton kapcsolódnak az erőgéphez, hátsó részüket kormányozható farkerék támasztja alá.

47. MENÜ Típusai Féligfüggesztett ekék Tarlón járó erőgéppel vontatott „TJ” Barázdában járó erőgéppel vontatott „BJ”

48. MENÜ Szerkezeti felépítése Féligfüggesztett ekék 1. Keresztrúd 2. Vonógerenda 3. Kitámasztó rúd 4. Főtartó gerenda 5. Ekefejek 6. Barázdakerék 7. Farkerék 8. Mélységállító kerék 9. Tolórúd a farkerékhez

49. MENÜ Féligfüggesztett ekék jellemzői Féligfüggesztett ekék • Négyszög keresztmetszetű főtartóra vannak szerelve az ekefejek. • A főtartó és a vonógerendát állítható hosszúságú kitámasztó rúd köti össze. • Az eke keretét barázda kerék, farkerék és támasztó kerék támasztják alá.

50. MENÜ Féligfüggesztett ekék Farkerék Az eke hátsó részét támasztja alá szállítási és munkahelyzetben egyaránt. Szállítási helyzetben a függesztőtengelyről kormányzott. Barázda kerék Csak tarlón járó erőgéppel vontatott ekéken található! Önbeálló paralelogramma felfüggesztésű. Az eke első részét támasztja alá szállítási és munkahelyzetben egyaránt.
