  1. 迎接NGB 2.0时代的广电跨越式发展机遇 国家宽带网络与应用工程技术研究中心 高义河

  2. 1 2 3 三网融合形势下的NGB 2.0时代 关注广电接入网中的核心问题 内容为王打赢弱势下的攻坚战

  3. NGB十年规划，分三步走 10年-12年： 研究三网融合战略下的NGB技术路线、运营机制、产业政策，试点示范 08年12月4日： 广电总局、科技部签署“中国下一代广播电视网自主创新合作协议书”，明确以3TNet技术为支撑进行广电有线网络的NGB建设 16年-19年： 建成覆盖全国3亿家庭、有线无线结合、支持物联网功能和业务的NGB网络，实现全网业务的快速部署与管理，广泛创新网络文化传播服务 13年-15年： 目标是建设规模化的、覆盖全国的NGB网络，从功能和性能上达到与电信网竞争和合作的水平 09年7月31日： 广电总局、科技部和上海签署NGB启动暨上海示范网部局市合作协议，标志着NGB进入实施阶段

  4. 三网融合形势下的NGB试点工作 高清互动 • 6套模拟+60套标清+10套高清+50套付费频道 • 高清H.264 8M、标清MPEG2 3.75M，H.264、MPEG2、MPG4、AVS • 15万小时视频库，其中：2万小时在线，1000小时高清 • 20套*3天回放，20套时移 • 电视信息服务+电视支付 • 数据通信+多媒体通信+媒体内容中心 • EPON+EOC，50户/光节点，低频HomePlugAV或高频HINOC • 广播下行超过2Gbps，窄播下行超过1Gbps，宽带接入能力超过100Mbps • 国干网和核心城市之间的OTN容量6.4T以上，单波长40G；其它国干网节点间以及省干网的OTN设计容量为1.6T，单波长10G。 • 话音互联互通，试点城市与电信话音网互联互通，试点城市间的互联互通 增值服务 百兆入户 语音准入

  5. NGB 2.0的典型特征 • 2G广播+1G窄带+100M入户 10G-EPON + 独享百兆 • 30M-60M-100M • 话音互联互通，试点城市与电信话音网互联互通，试点城市间的互联互通 • 平滑演进 全面升级 • 统一通信，全业务运营

  6. 三网融合EOC技术的行业规范 1、规模化制造 2、规模化运维

  7. 1 2 3 三网融合形势下的NGB 2.0时代 关注广电接入网中的核心问题 内容为王打赢弱势下的攻坚战

  8. 关注带外抑制，避免干扰电视信号 推荐技术 对比技术

  9. 接收动态范围，满足城乡网络需求 对比技术 推荐技术

  10. 脉冲信号中的丰富频谱

  11. 抗噪声干扰测试，暗藏天机 推荐技术 对比技术 1:1, 包长512字节, 90%吞吐, 40dB衰减, 测试点电平比EOC电平高8dB

  12. 单频噪声干扰验证 推荐技术

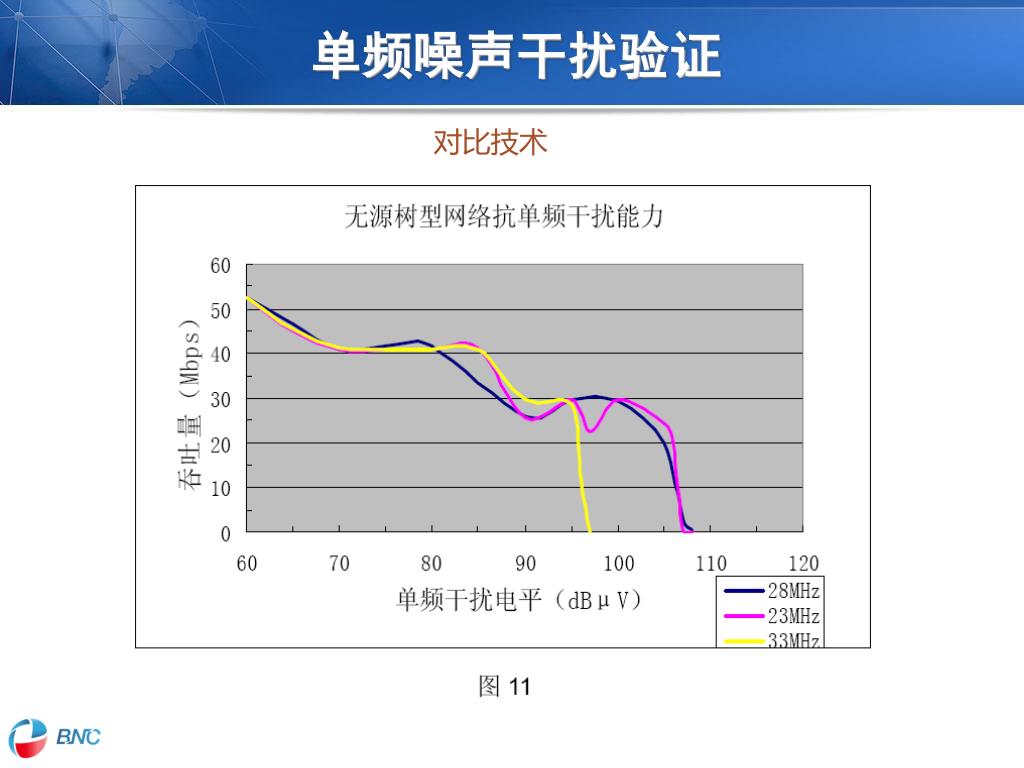

  13. 单频噪声干扰验证 对比技术

  14. 各种技术的吞吐量对比 40dB衰减1:16性能测试

  15. 三合一光纤链路 兼容现有DVB-C和IPQAM 统一接入网管 预留组播通道 提供互动和高速上网业务 电视直播节目+推送广告

  16. 接入网设备的集群管理BCMP协议 • 通过BCMP协议，实现EPON+EOC 设备的统一管理 • 免除手工绑定ONU和EOC头端之苦，避免出错造成设备无法被正确管理 • 统一网管，支持自动拓扑发现

  17. 终端认证与网络自动配置 支持网管与BOSS系统间的接口协议 • 支持通过BOSS下发网管配置，支持设备的配置批量策略 • EOC终端上线自动经过BOSS系统认证，方可接入网络 • 认证通过后，BOSS会通过网管下发网络配置到EOC终端 • 简化了运营商的开户和施工流程

  18. 统一网管

  19. NGB接入网设备选型建议 IEEE802.3ah IEEE802.3av EPON工信部入网证 CTC 2.0互通性测试 IPv6 Ready IEEE1901 总局EOC测试 管控、带宽、性能、业务 光纤到楼、百兆入户 CQC认证 电磁兼容性试验 防雷击试验（>6kv） 安全型式试验 振动跌落试验 高低温性能试验 IPX6防护等级试验 工业等级工作环境 大规模部署案例

  20. 1 2 3 三网融合形势下的NGB 2.0时代 关注广电接入网中的核心问题 内容为王打赢弱势下的攻坚战

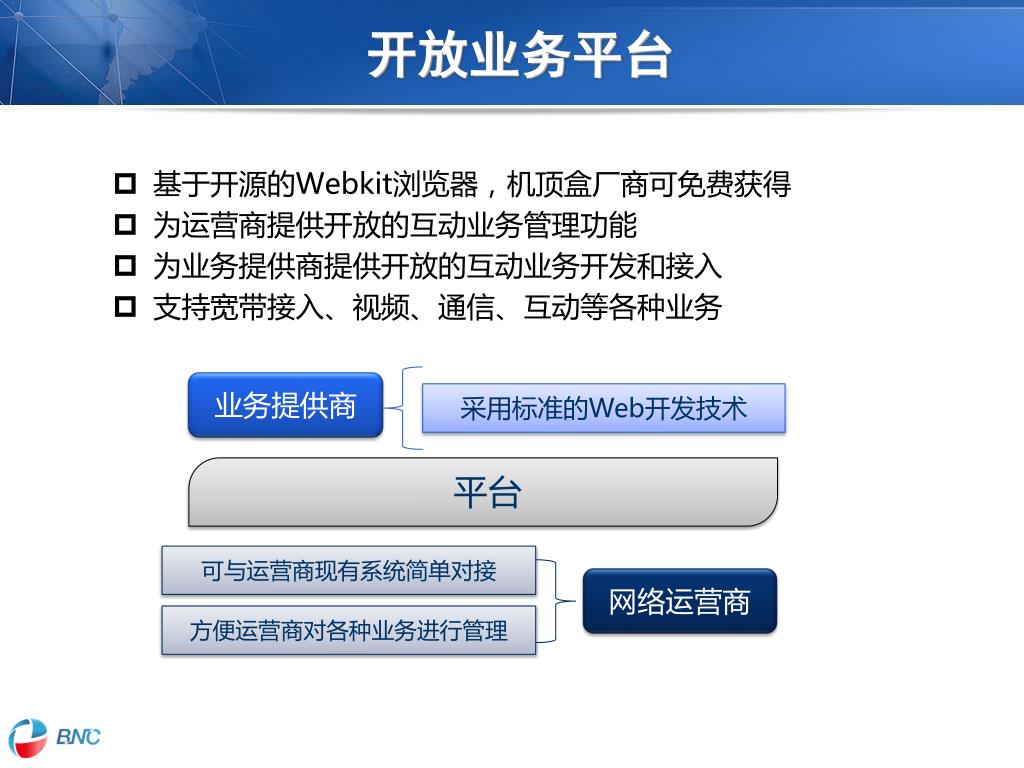

  21. 开放业务平台 • 基于开源的Webkit浏览器，机顶盒厂商可免费获得 • 为运营商提供开放的互动业务管理功能 • 为业务提供商提供开放的互动业务开发和接入 • 支持宽带接入、视频、通信、互动等各种业务 业务提供商 采用标准的Web开发技术 平台 可与运营商现有系统简单对接 网络运营商 方便运营商对各种业务进行管理

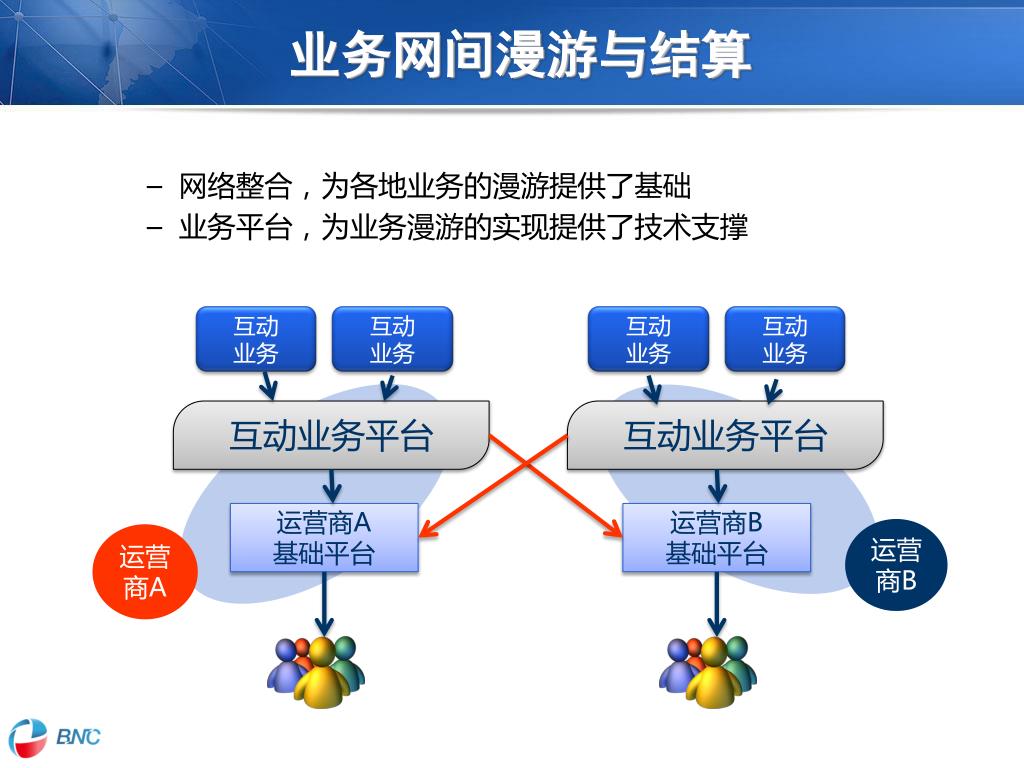

  22. 业务网间漫游与结算 • 网络整合，为各地业务的漫游提供了基础 • 业务平台，为业务漫游的实现提供了技术支撑 互动 业务 互动 业务 互动 业务 互动 业务 互动业务平台 互动业务平台 运营商A 基础平台 运营商B 基础平台 运营商B 运营商A

  23. 用户行为采集与定向广告 • 精确的用户行为采集（生成收视率、点播率等各种用户报表） • 深度的用户行为分析（明确用户兴趣点） • 精准的定向广告推送（根据用户兴趣，推送精准广告）

  24. 互动内容展示

  25. 互动内容展示

  26. 总 结 • 广电进入以100M独享入户和语音业务准入为典型特征的全业务运营 —— NGB2.0时代 • 同轴介质传输DVB-C + EOC是广电的独门武器，高清互动秒杀当下任何对手 • 未来80%营收将源于20%的双向增值业务，万兆光纤到楼 百兆同轴入户 助您只有想不到没有做不到

  27. 谢谢大家，欢迎交流！
