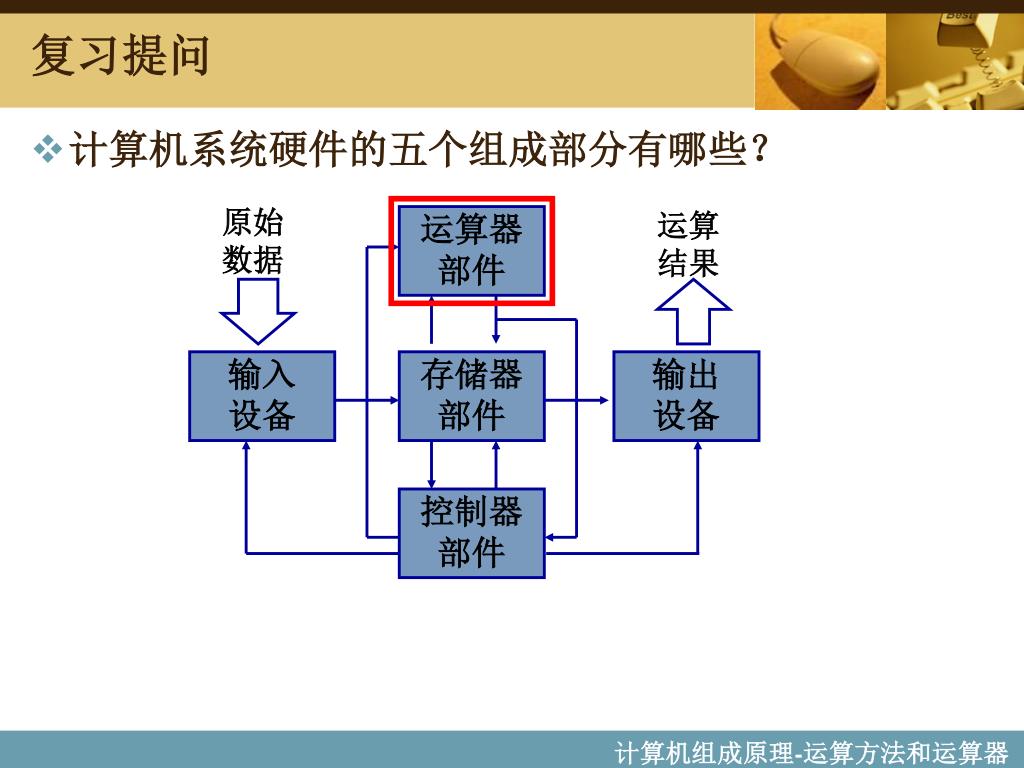

  1. 原始 数据 运算器 部件 运算 结果 输入 设备 存储器 部件 输出 设备 控制器 部件 复习提问 • 计算机系统硬件的五个组成部分有哪些？

  2. 运算方法和运算器

  3. 本章内容 2.1 数据与文字的表示方法 2.2 定点加法、减法运算 2.3 定点乘法运算 2.4 定点除法运算 2.5 定点运算器的组成 2.6 浮点运算方法和浮点运算器

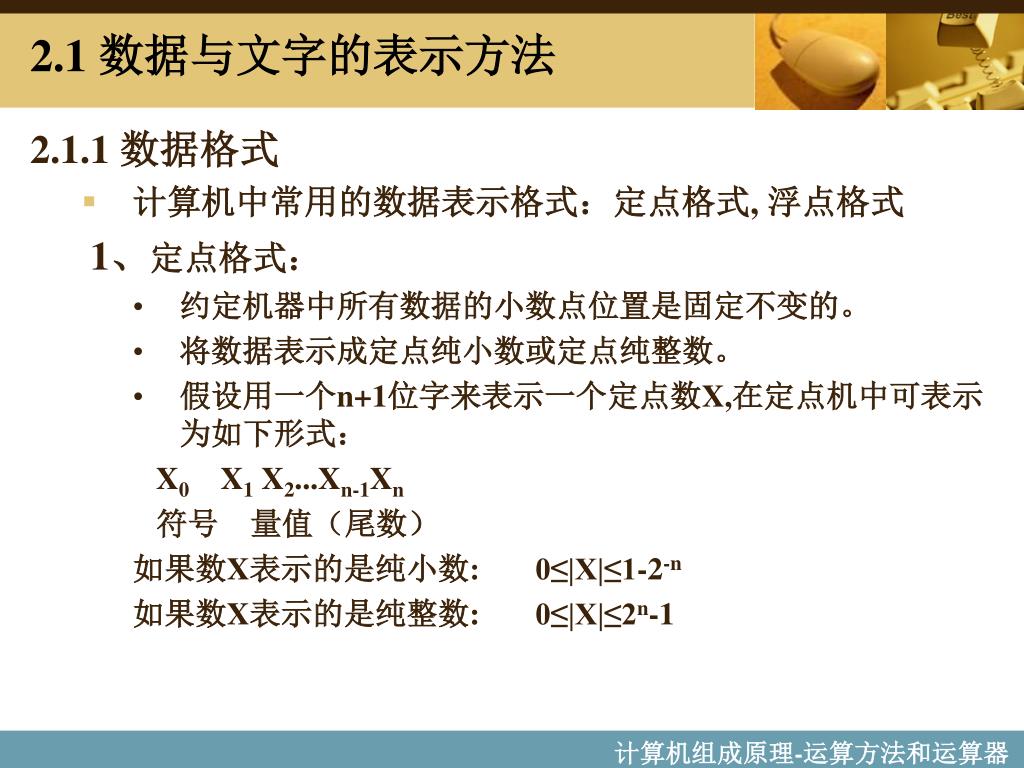

  4. 2.1 数据与文字的表示方法 2.1.1 数据格式 • 计算机中常用的数据表示格式：定点格式, 浮点格式 1、定点格式： • 约定机器中所有数据的小数点位置是固定不变的。 • 将数据表示成定点纯小数或定点纯整数。 • 假设用一个n+1位字来表示一个定点数X,在定点机中可表示为如下形式： X0   X1 X2...Xn-1Xn 符号   量值（尾数） 如果数X表示的是纯小数: 0≤|X|≤1-2-n 如果数X表示的是纯整数:       0≤|X|≤2n-1

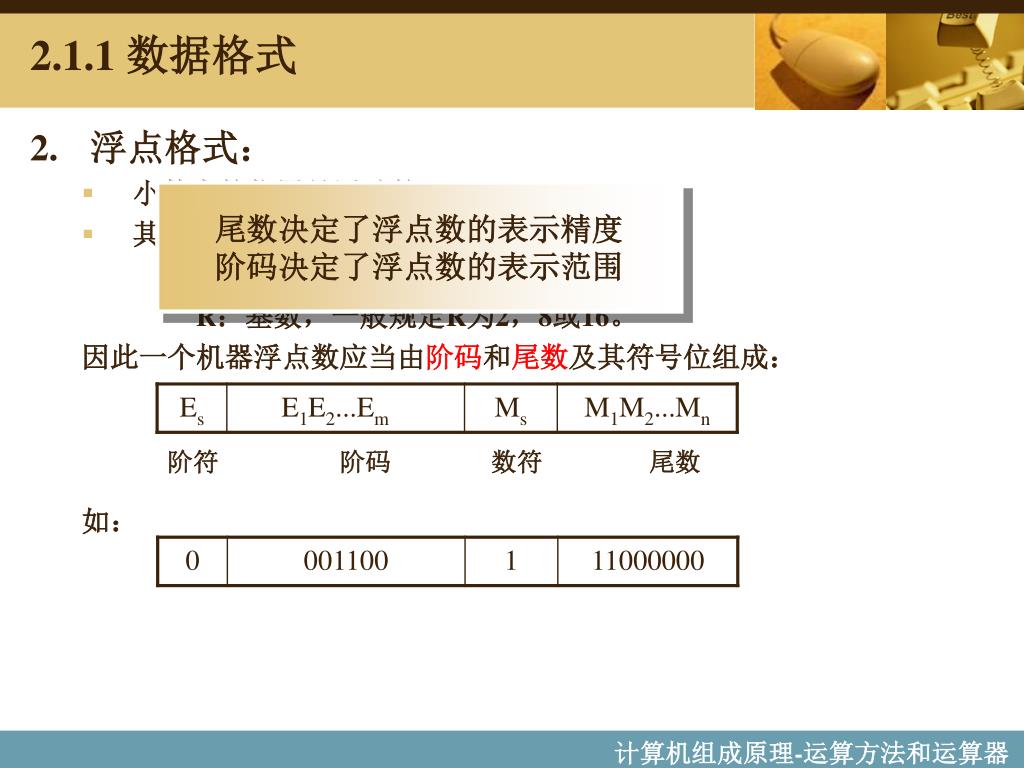

  5. 2.1.1 数据格式 • 浮点格式： • 小数点的位置是浮动的： N=Re.M • 其中M：尾数，用定点小数表示。 e：指数，常称为阶码。 R：基数，一般规定R为2，8或16。 因此一个机器浮点数应当由阶码和尾数及其符号位组成： 如： 尾数决定了浮点数的表示精度 阶码决定了浮点数的表示范围 阶符       阶码  数符       尾数

  6. 32位浮点数(单精度浮点格式) 64位浮点数(双精度浮点格式) 2.1.1 数据格式 • 浮点格式： • IEEE754标准 S：符号位，S=0表示正数，S=1表示负数。 M：尾数，小数点放在尾数域的最前面，且尾数域的最高有效位应为1，所以尾数域所表示的值是1. M，称为规格化表示。 E：阶码，采用移码方法来表示正负指数，浮点数的指数真值e变成阶码E时,应将指数e加上一个固定的偏移值127(01111111),即E=e+127。 一个规格化的32位浮点数x的真值可表示为： x=(－1)s×(1. M) × 2E－127       e=E－127

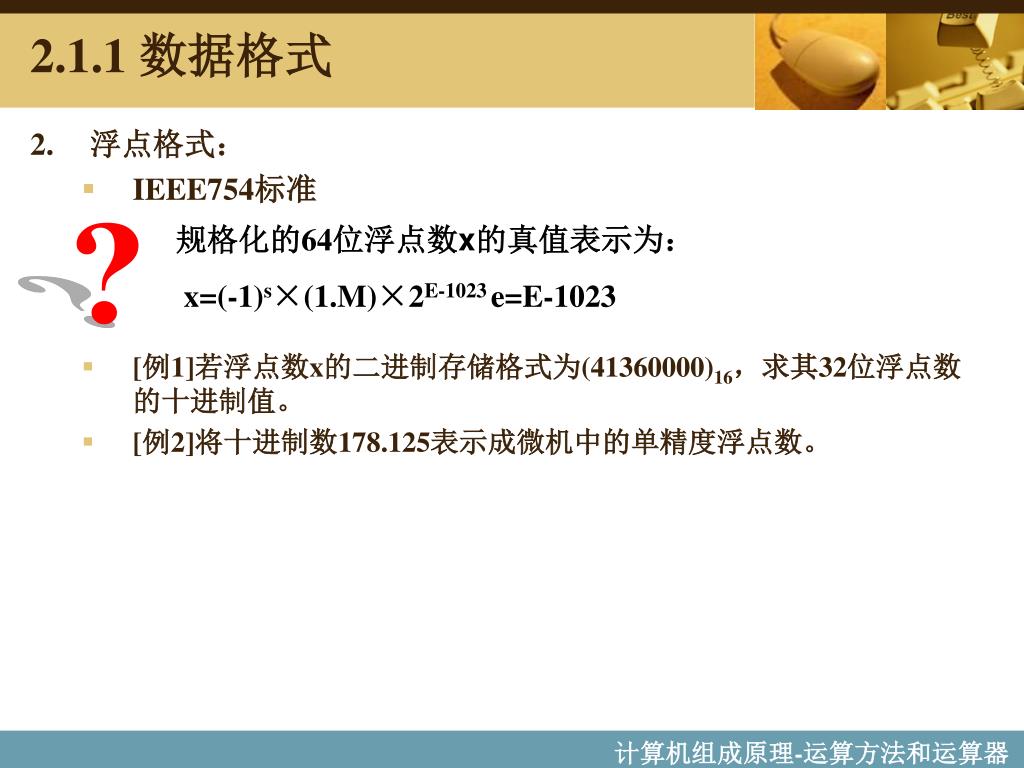

  7. 2.1.1 数据格式 • 浮点格式： • IEEE754标准 • [例1]若浮点数x的二进制存储格式为(41360000)16，求其32位浮点数的十进制值。 • [例2]将十进制数178.125表示成微机中的单精度浮点数。 规格化的64位浮点数x的真值表示为： ? x=(-1)s×(1.M)×2E-1023 e=E-1023

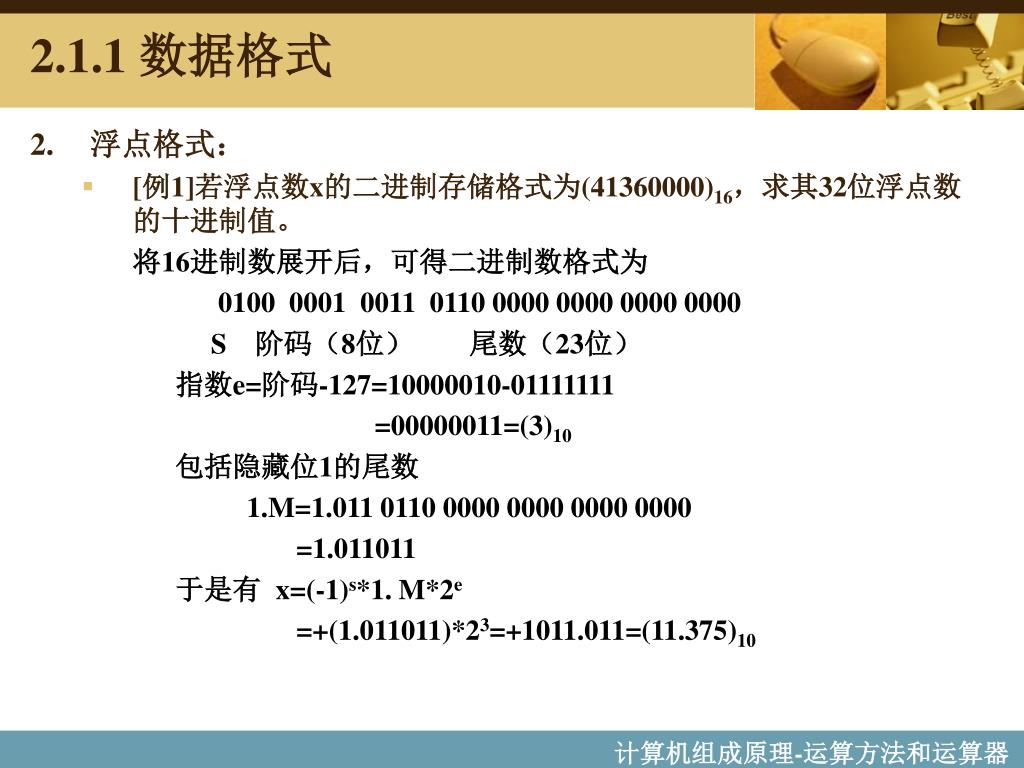

  8. 2.1.1 数据格式 • 浮点格式： • [例1]若浮点数x的二进制存储格式为(41360000)16，求其32位浮点数的十进制值。 将16进制数展开后，可得二进制数格式为 0100 0001 0011 0110 0000 0000 0000 0000            S 阶码（8位）        尾数（23位）       指数e=阶码-127=10000010-01111111 =00000011=(3)10 包括隐藏位1的尾数 1.M=1.011 0110 0000 0000 0000 0000 =1.011011 于是有  x=(-1)s*1. M*2e              =+(1.011011)*23=+1011.011=(11.375)10

  9. 2.1.1 数据格式 • 浮点格式： • [例2]将十进制数178.125表示成微机中的单精度浮点数。 178.125=10110010.001B =1.0110010001x27 指数E=7+127=134=10000110B 127是单精度浮点数应加的指数偏移量，其完整的浮点数形式为 ： 0 10000110 011 0010 0010 0000 0000 0000 = 43322000H

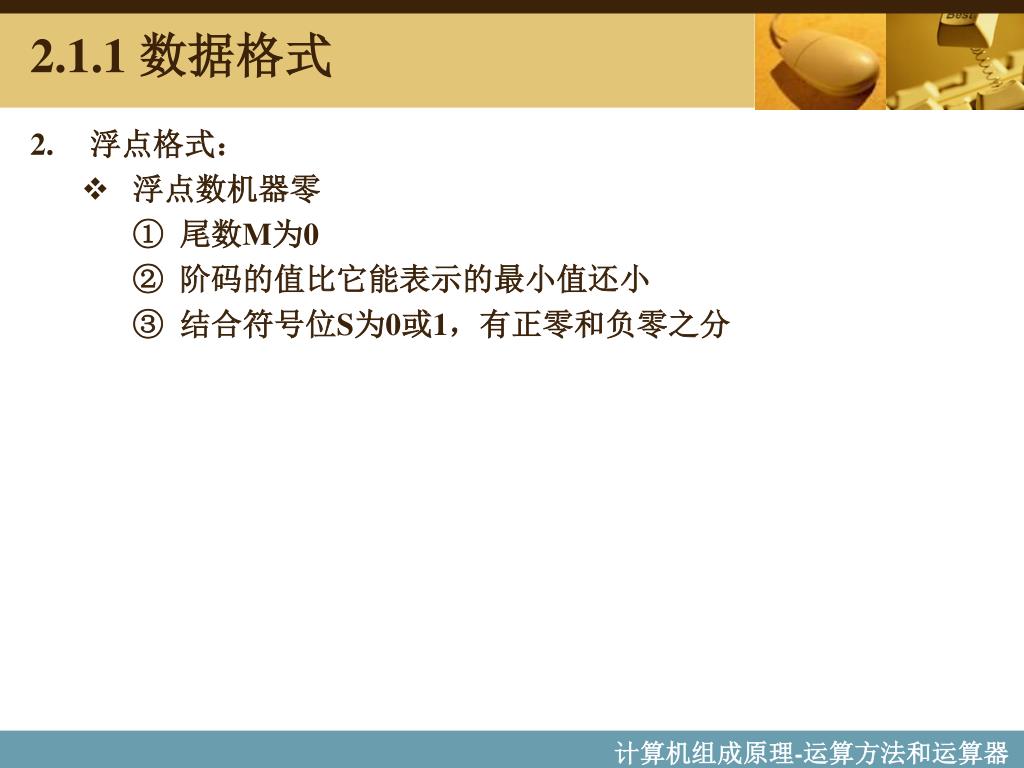

  10. 2.1.1 数据格式 • 浮点格式： • 浮点数机器零 • 尾数M为0 • 阶码的值比它能表示的最小值还小 • 结合符号位S为0或1，有正零和负零之分

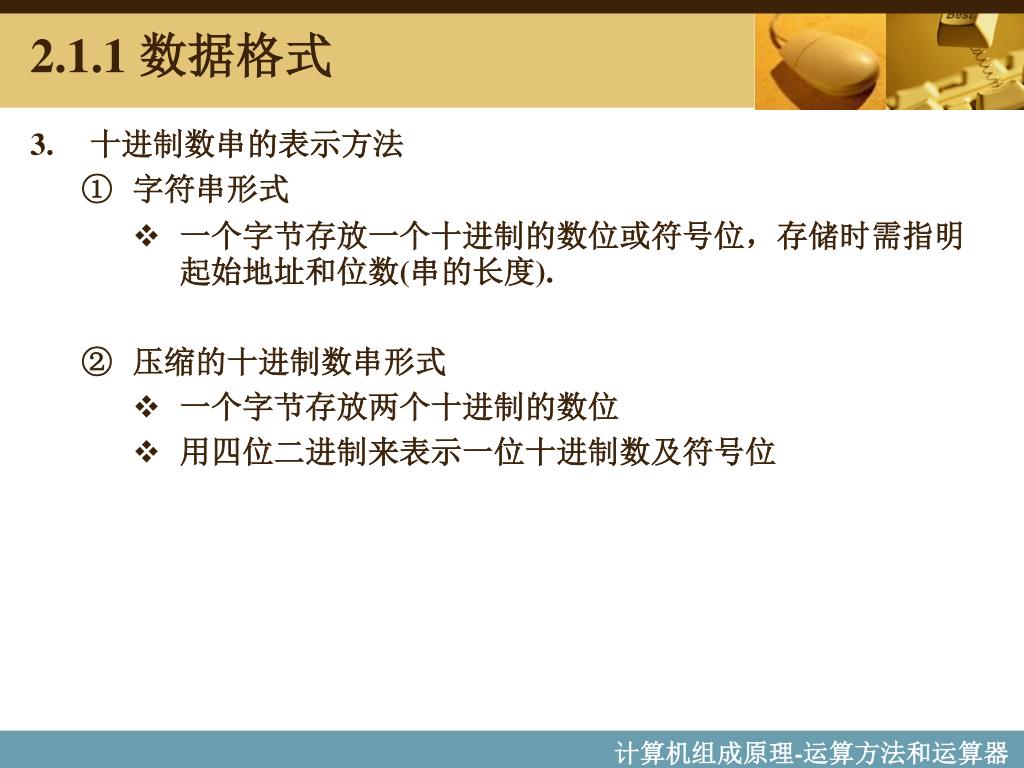

  11. 2.1.1 数据格式 • 十进制数串的表示方法 • 字符串形式 • 一个字节存放一个十进制的数位或符号位，存储时需指明起始地址和位数(串的长度). • 压缩的十进制数串形式 • 一个字节存放两个十进制的数位 • 用四位二进制来表示一位十进制数及符号位

  12. 2.1.2 数的机器码表示 • 原码 • 比较自然的表示法，最高位表示符号，0为正，1为负。 • 定点小数原码表示的定义是: [X]原=X            1＞X≥0 [X]原=1-X=1+|X|    0≥X＞-1  (其中[X]原是机器数，X是真值) • 定点整数原码表示的定义是:      [X]原=X             2n＞X≥0 [X]原=2n-X=2n+|X|    0≥X＞-2n (其中[X]原是机器数，X是真值) 真值：书写用的数 机器码：机器内部使用的数

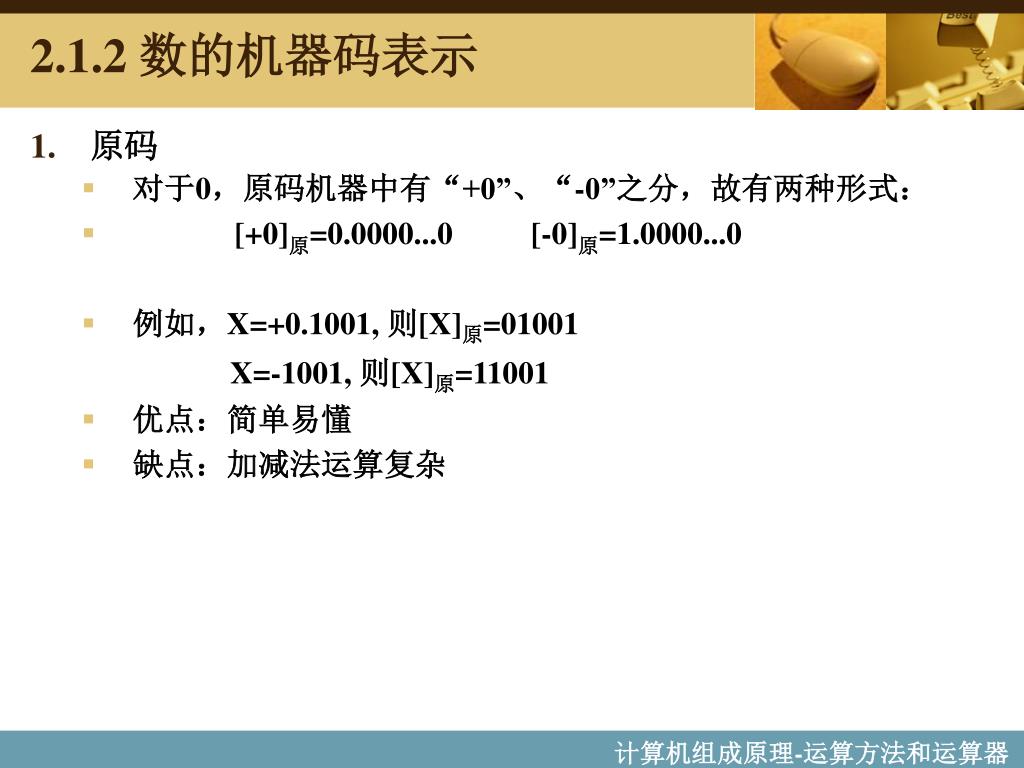

  13. 2.1.2 数的机器码表示 • 原码 • 对于0，原码机器中有“+0”、“-0”之分，故有两种形式： • [+0]原=0.0000...0          [-0]原=1.0000...0 • 例如，X=+0.1001, 则[X]原=01001 X=-1001, 则[X]原=11001 • 优点：简单易懂 • 缺点：加减法运算复杂

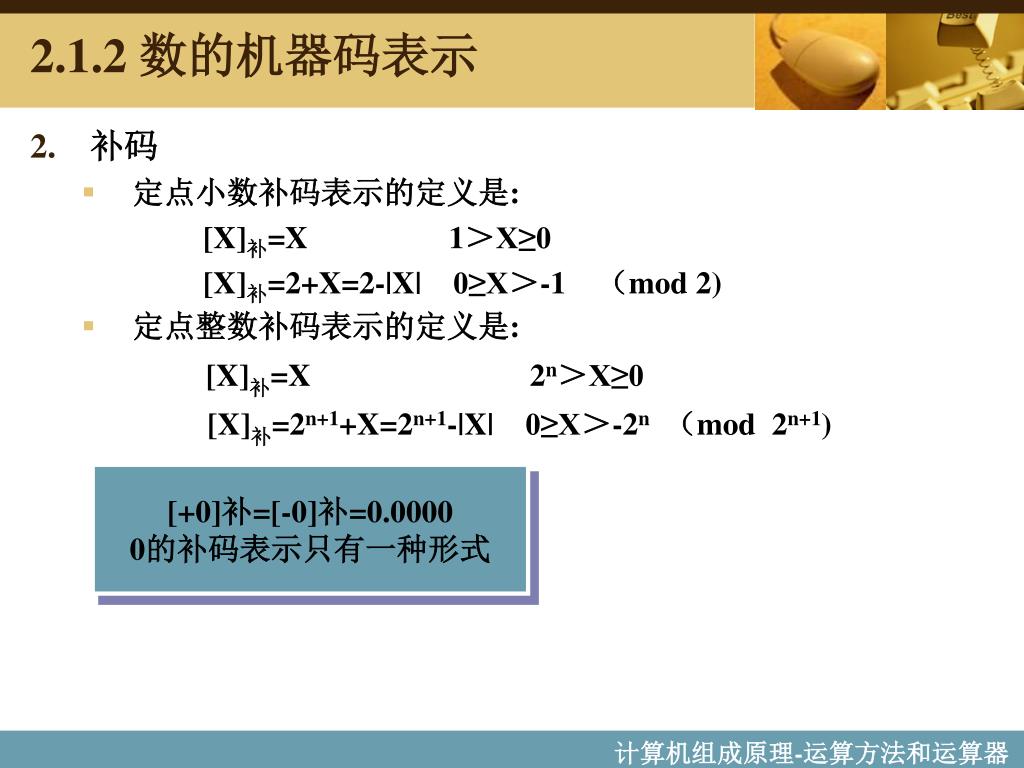

  14. 2.1.2 数的机器码表示 • 补码 • 定点小数补码表示的定义是: [X]补=X             1＞X≥0 [X]补=2+X=2-|X|    0≥X＞-1    （mod 2) • 定点整数补码表示的定义是:  [X]补=X                  2n＞X≥0    [X]补=2n+1+X=2n+1-|X|    0≥X＞-2n   （mod  2n+1) [+0]补=[-0]补=0.00000的补码表示只有一种形式

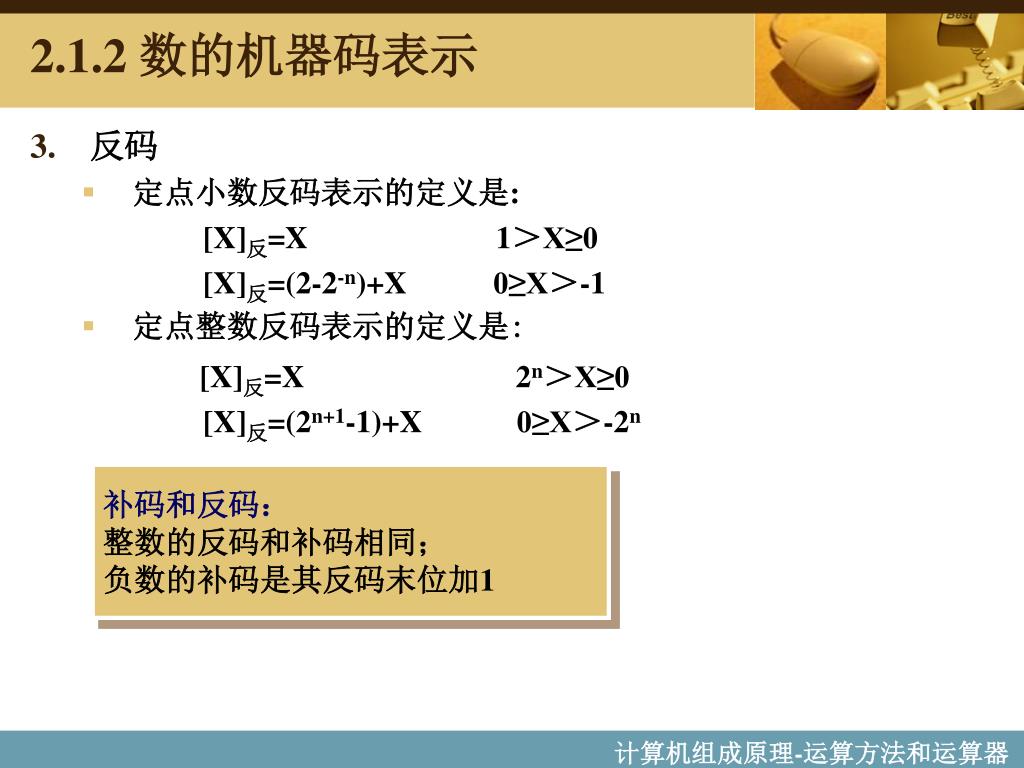

  15. 2.1.2 数的机器码表示 • 反码 • 定点小数反码表示的定义是: [X]反=X                  1＞X≥0 [X]反=(2-2-n)+X         0≥X＞-1 • 定点整数反码表示的定义是: [X]反=X                 2n＞X≥0 [X]反=(2n+1-1)+X        0≥X＞-2n 补码和反码： 整数的反码和补码相同； 负数的补码是其反码末位加1

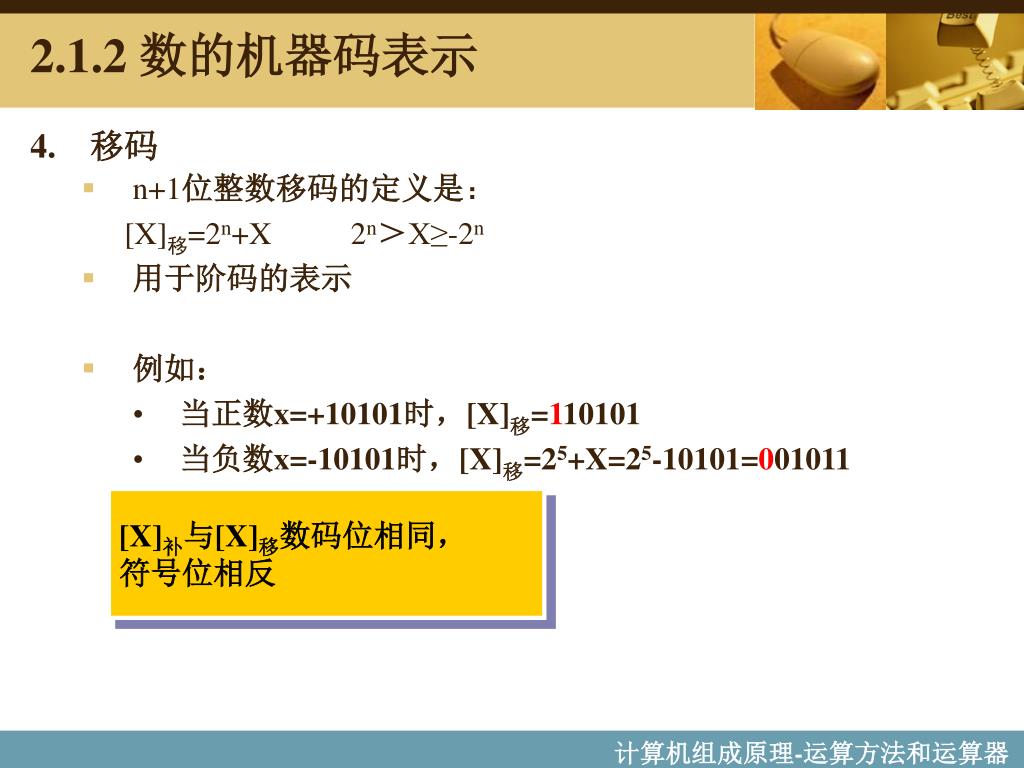

  16. 2.1.2 数的机器码表示 • 移码 • n+1位整数移码的定义是： [X]移=2n+X        2n＞X≥-2n • 用于阶码的表示 • 例如： • 当正数x=+10101时，[X]移=110101 • 当负数x=-10101时，[X]移=25+X=25-10101=001011 [X]补与[X]移数码位相同，符号位相反

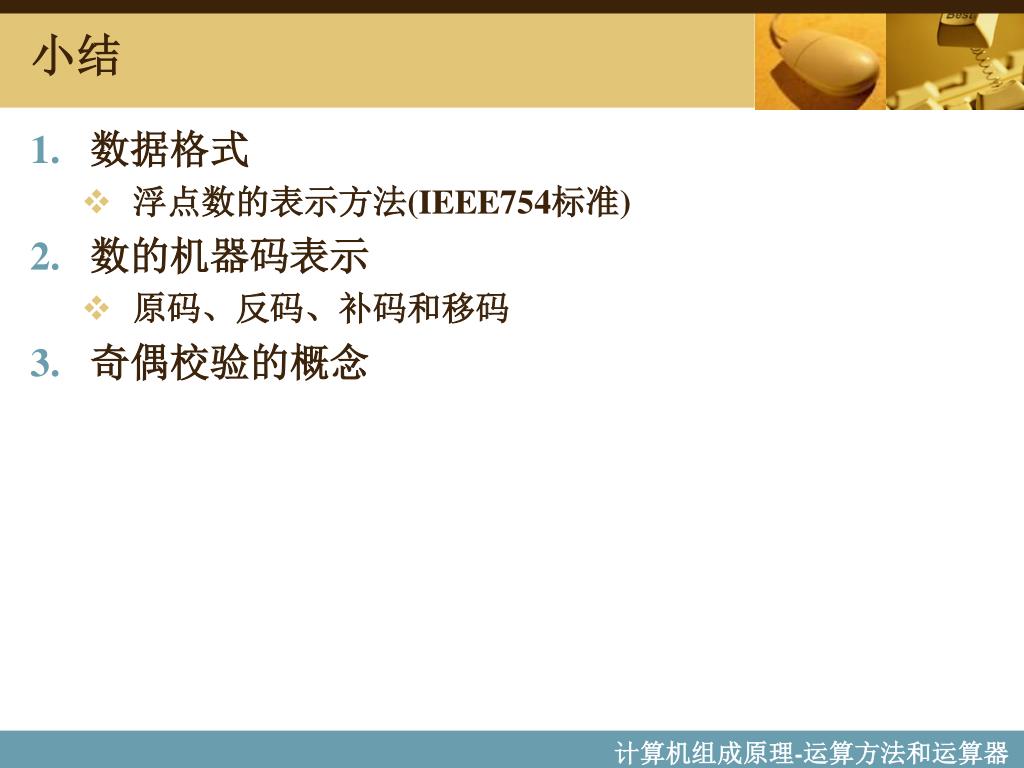

  17. 小结 • 数据格式 • 浮点数的表示方法(IEEE754标准) • 数的机器码表示 • 原码、反码、补码和移码 • 奇偶校验的概念

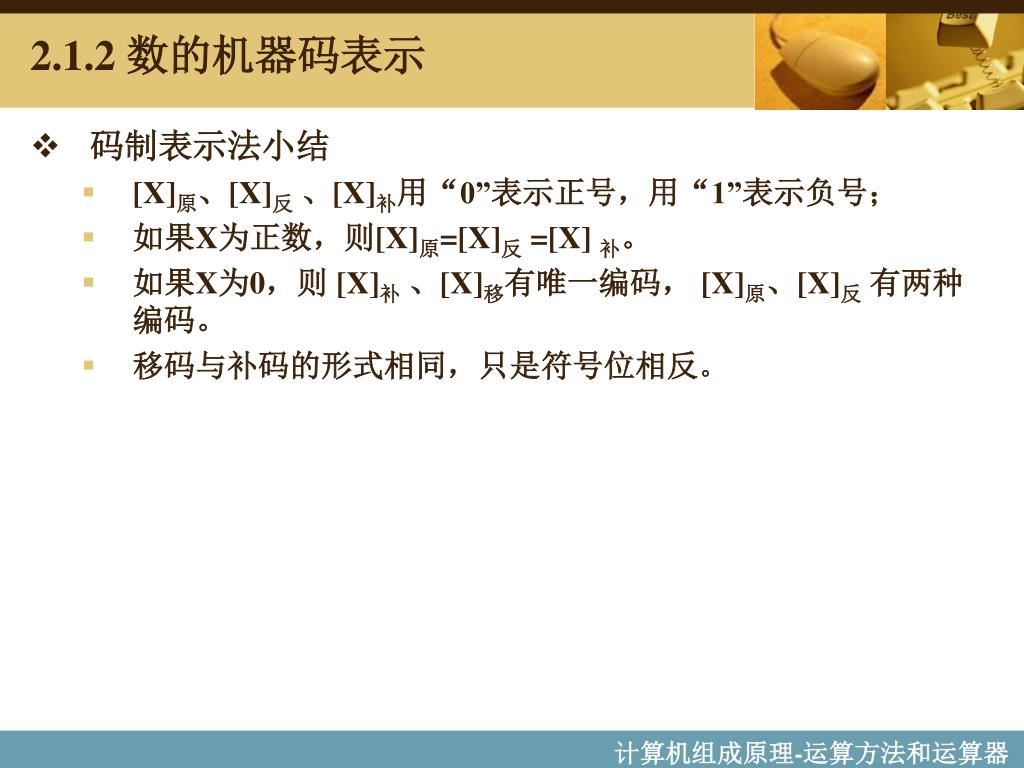

  18. 2.1.2 数的机器码表示 • 码制表示法小结 • [X]原、[X]反 、[X]补用“0”表示正号，用“1”表示负号； • 如果X为正数，则[X]原=[X]反=[X] 补。 • 如果X为0，则 [X]补 、[X]移有唯一编码， [X]原、[X]反 有两种编码。 • 移码与补码的形式相同，只是符号位相反。

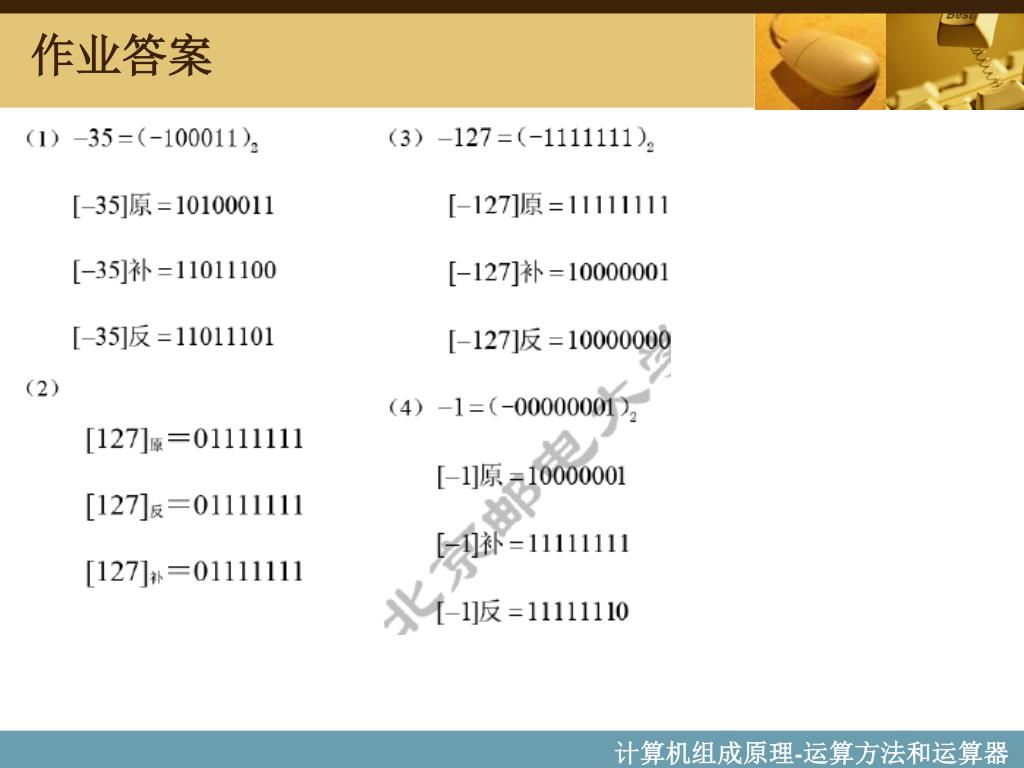

  19. 作业答案

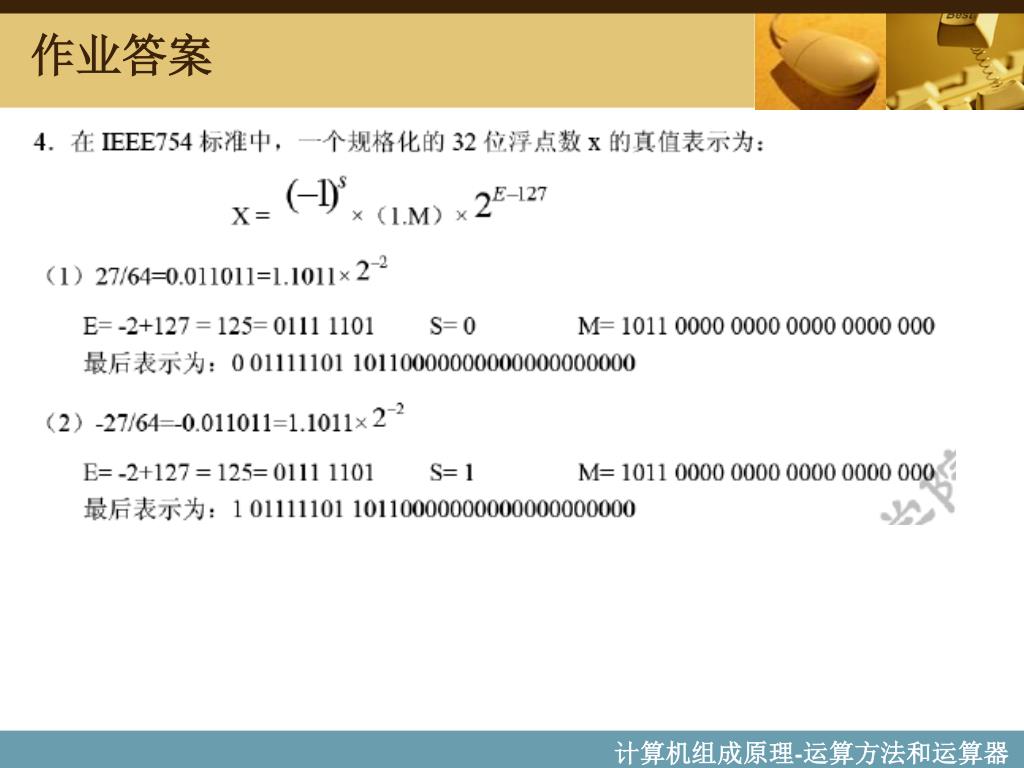

  20. 作业答案

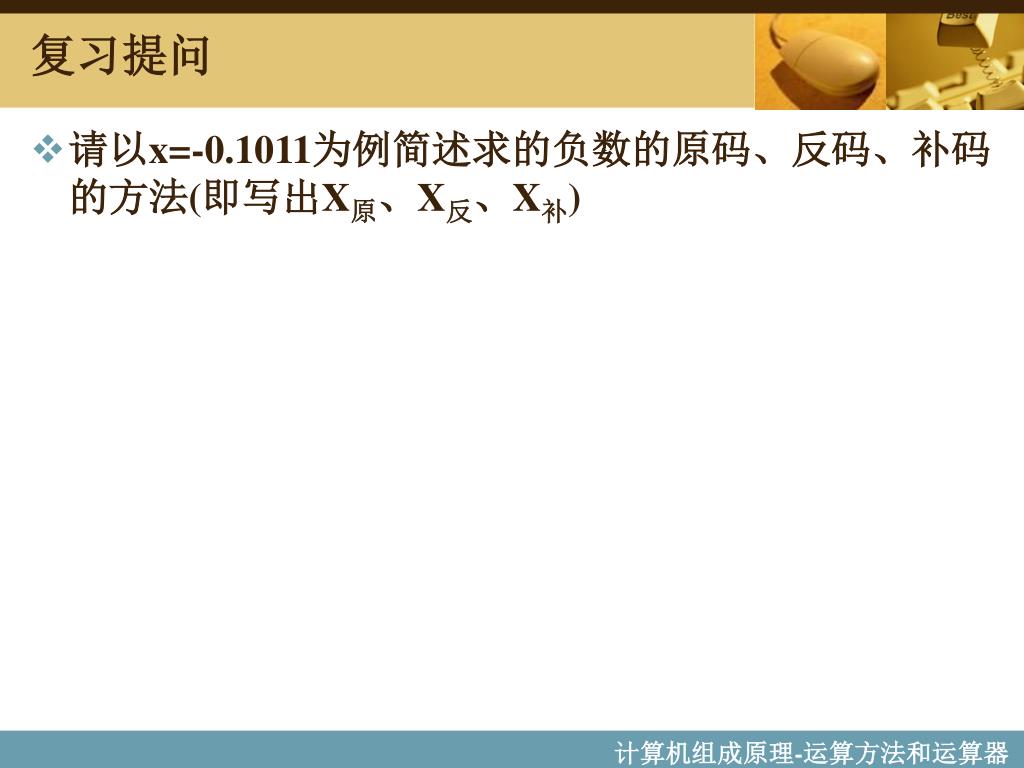

  21. 复习提问 • 请以x=-0.1011为例简述求的负数的原码、反码、补码的方法(即写出X原、X反、X补)

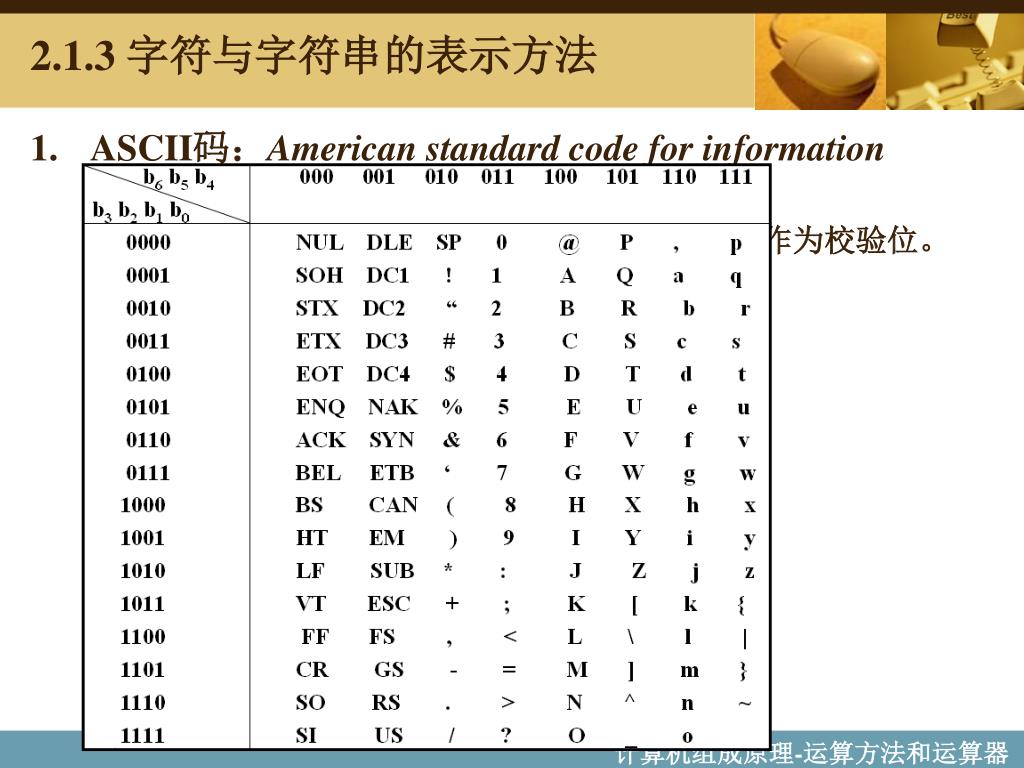

  22. 2.1.3 字符与字符串的表示方法 • ASCII码：American standard code for information interchange美国信息交换标准码 • 每一个字符由8位表示，通常最高位为0，也可作为校验位。 • 0—31：控制字符(通信控制或功能控制)

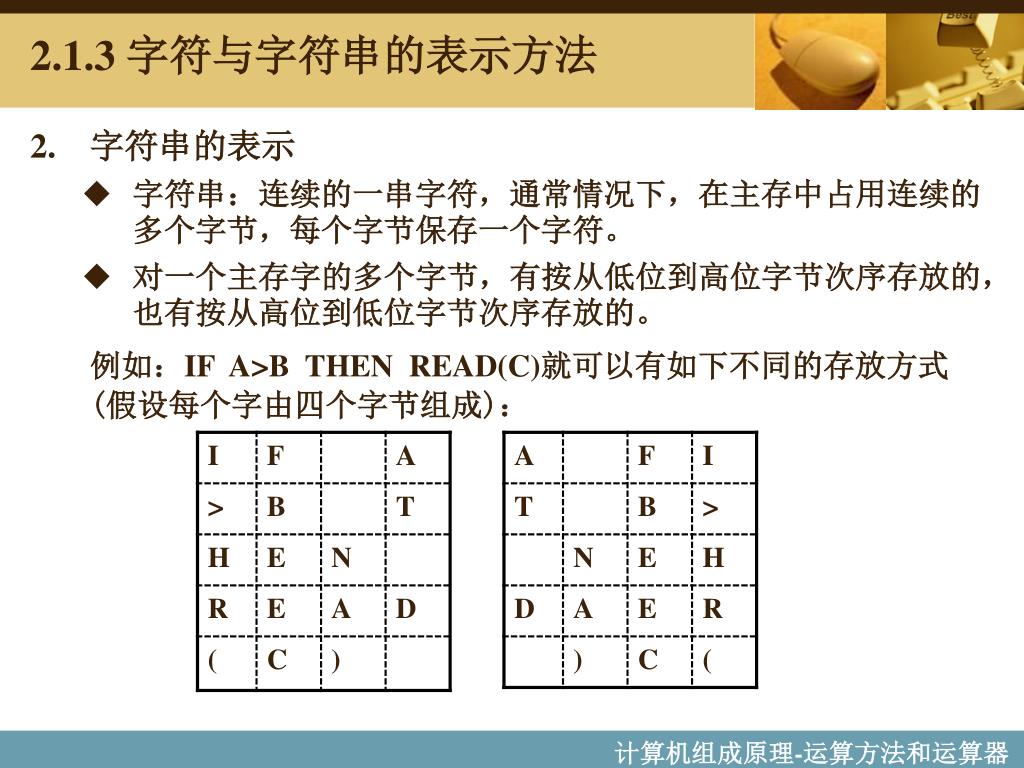

  23. 2.1.3 字符与字符串的表示方法 • 字符串的表示 • 字符串：连续的一串字符，通常情况下，在主存中占用连续的多个字节，每个字节保存一个字符。 • 对一个主存字的多个字节，有按从低位到高位字节次序存放的，也有按从高位到低位字节次序存放的。 例如：IF A>B THEN READ(C)就可以有如下不同的存放方式(假设每个字由四个字节组成)：

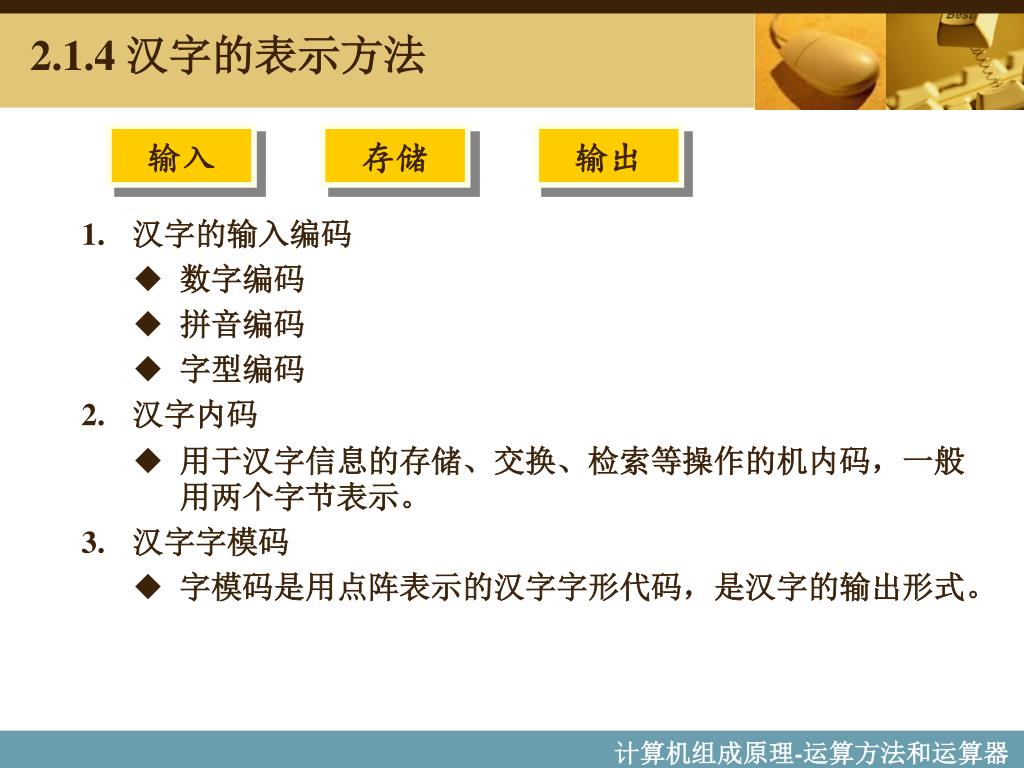

  24. 2.1.4 汉字的表示方法 • 汉字的输入编码 • 数字编码 • 拼音编码 • 字型编码 • 汉字内码 • 用于汉字信息的存储、交换、检索等操作的机内码，一般用两个字节表示。 • 汉字字模码 • 字模码是用点阵表示的汉字字形代码，是汉字的输出形式。 输入 存储 输出

  25. 2.1.5 校验码 • 奇偶校验 • 一位校验位/C • 数据发送端，设发送数据X=(x0x1…xn-1) • 奇校验位 /C = x0 x1 … xn-1 • 偶校验位C = x0 x1 … xn-1 • 数据接收端，接收到的数据X’=(x’0x’1…x’n-1C’) • F= x0 x1 … xn-1 C’ • 校验判断 • F=1：收到的信息有误 • F=0：收到的信息正确 • 奇偶校验只能检验奇数个错误，且无法识别错误信息的位置

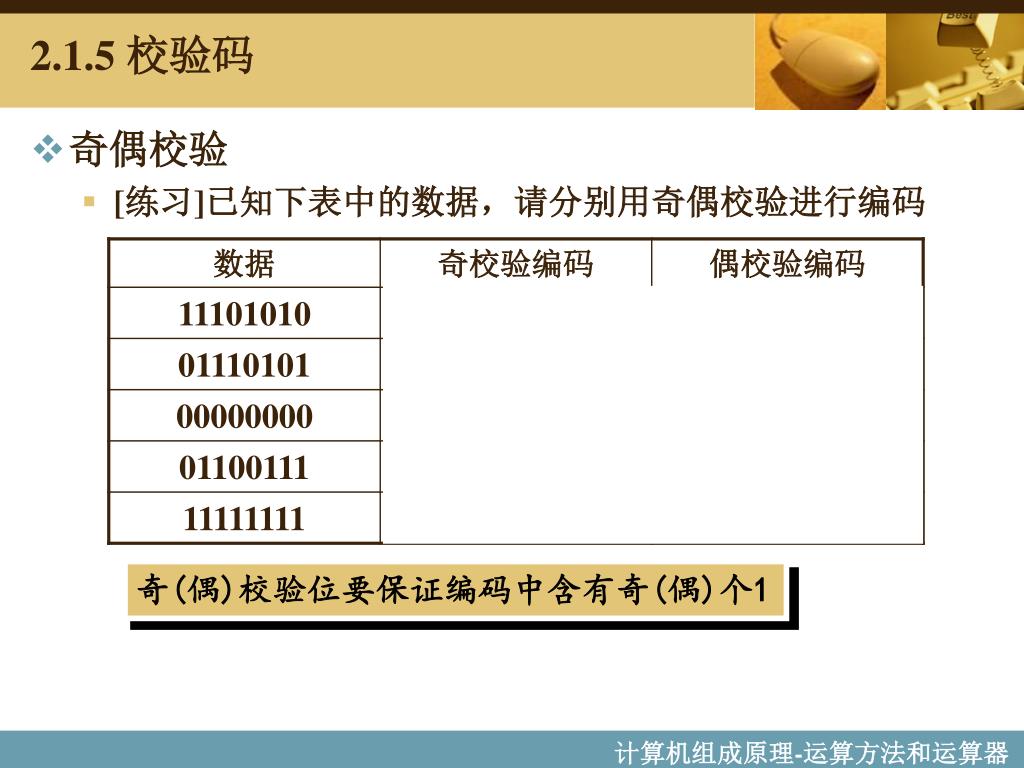

  26. 2.1.5 校验码 • 奇偶校验 • [练习]已知下表中的数据，请分别用奇偶校验进行编码 奇(偶)校验位要保证编码中含有奇(偶)个1

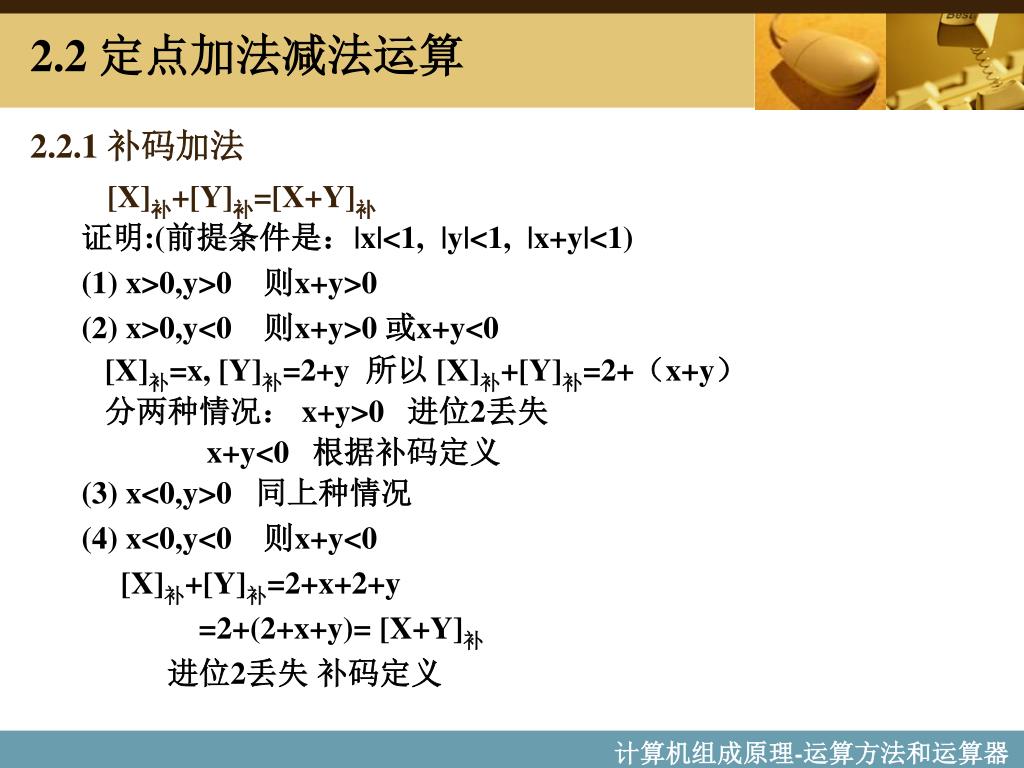

  27. 2.2 定点加法减法运算 2.2.1 补码加法 [X]补+[Y]补=[X+Y]补 证明:(前提条件是：|x|<1, |y|<1, |x+y|<1) (1) x>0,y>0 则x+y>0 (2) x>0,y<0 则x+y>0 或x+y<0 [X]补=x, [Y]补=2+y 所以 [X]补+[Y]补=2+（x+y） 分两种情况： x+y>0 进位2丢失 x+y<0 根据补码定义 (3) x<0,y>0 同上种情况 (4) x<0,y<0 则x+y<0 [X]补+[Y]补=2+x+2+y =2+(2+x+y)= [X+Y]补 进位2丢失 补码定义

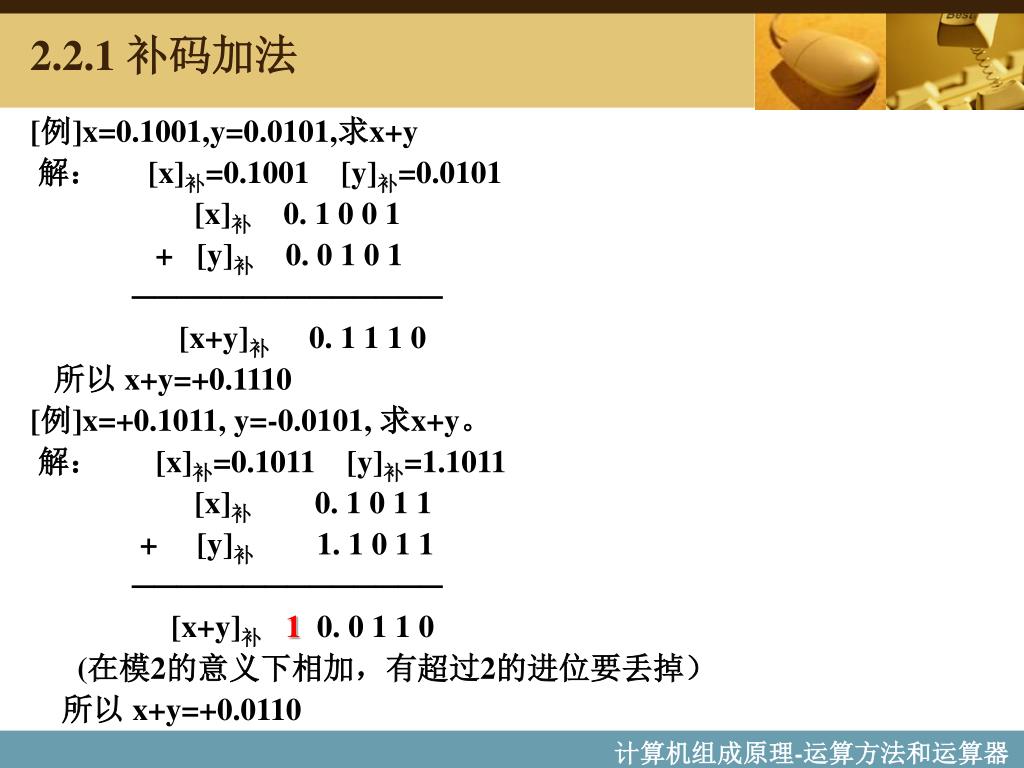

  28. 2.2.1 补码加法 [例]x=0.1001,y=0.0101,求x+y 解：      [x]补=0.1001    [y]补=0.0101                    [x]补0. 1 0 0 1                +   [y]补0. 0 1 0 1              ────────────── [x+y]补0. 1 1 1 0 所以 x+y=+0.1110 [例]x=+0.1011, y=-0.0101, 求x+y。  解：       [x]补=0.1011    [y]补=1.1011                  [x]补0. 1 0 1 1               +  [y]补1. 1 0 1 1              ────────────── [x+y]补1  0. 0 1 1 0 (在模2的意义下相加，有超过2的进位要丢掉） 所以 x+y=+0.0110

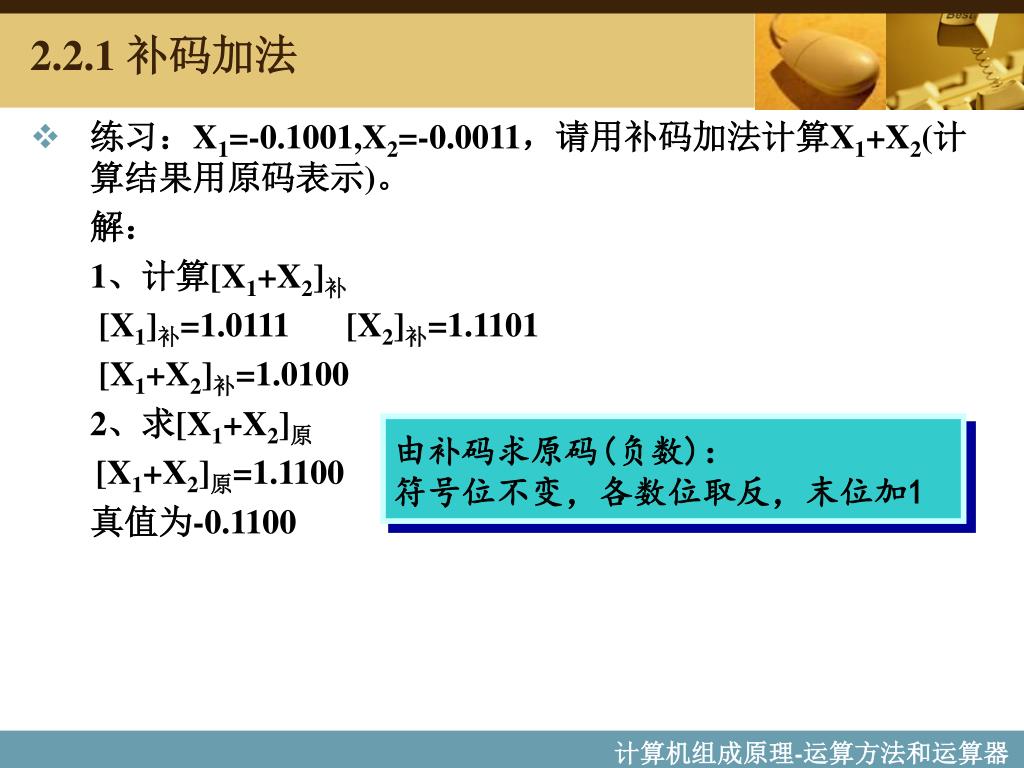

  29. 2.2.1 补码加法 • 练习：X1=-0.1001,X2=-0.0011，请用补码加法计算X1+X2(计算结果用原码表示)。 解： 1、计算[X1+X2]补 [X1]补=1.0111 [X2]补=1.1101 [X1+X2]补=1.0100 2、求[X1+X2]原 [X1+X2]原=1.1100 真值为-0.1100 由补码求原码(负数)： 符号位不变，各数位取反，末位加1

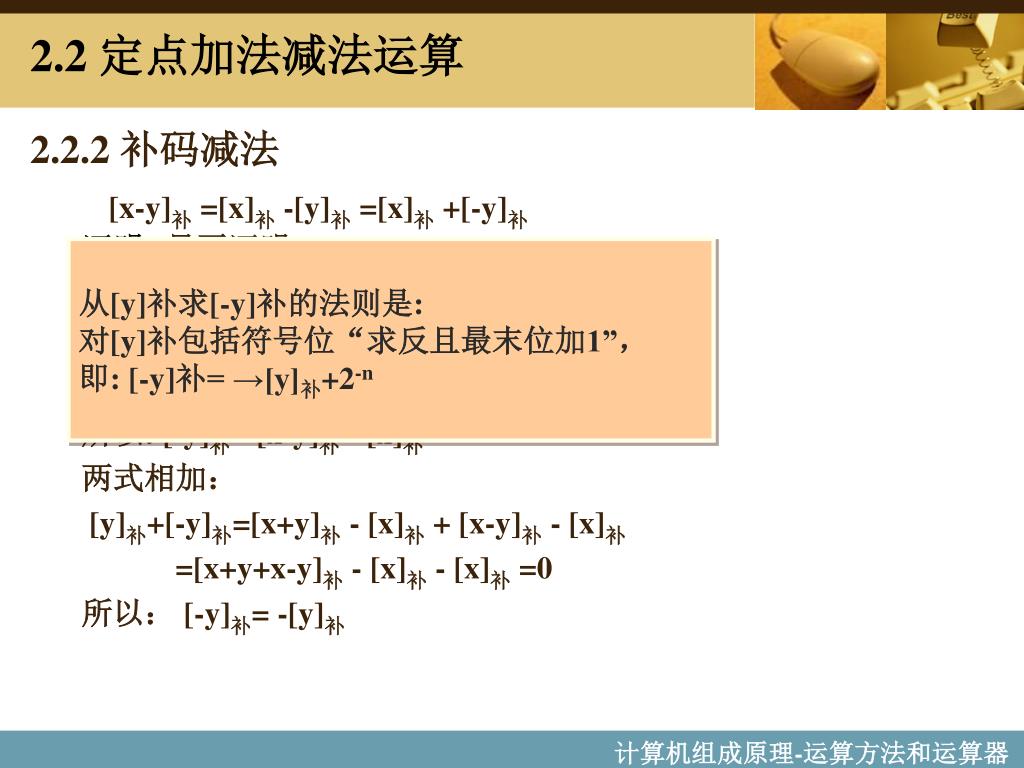

  30. 2.2 定点加法减法运算 2.2.2 补码减法 [x-y]补=[x]补-[y]补=[x]补+[-y]补 证明:(只要证明 [-y]补= -[y]补) 因: [x+y]补=[x]补+[y]补 所以: [y]补= [x+y]补- [x]补 又因：[x-y]补= [x]补+[-y]补 所以: [-y]补= [x-y]补- [x]补 两式相加： [y]补+[-y]补=[x+y]补- [x]补+ [x-y]补- [x]补 =[x+y+x-y]补- [x]补- [x]补=0 所以： [-y]补= -[y]补 从[y]补求[-y]补的法则是: 对[y]补包括符号位“求反且最末位加1”，即:[-y]补= →[y]补+2-n

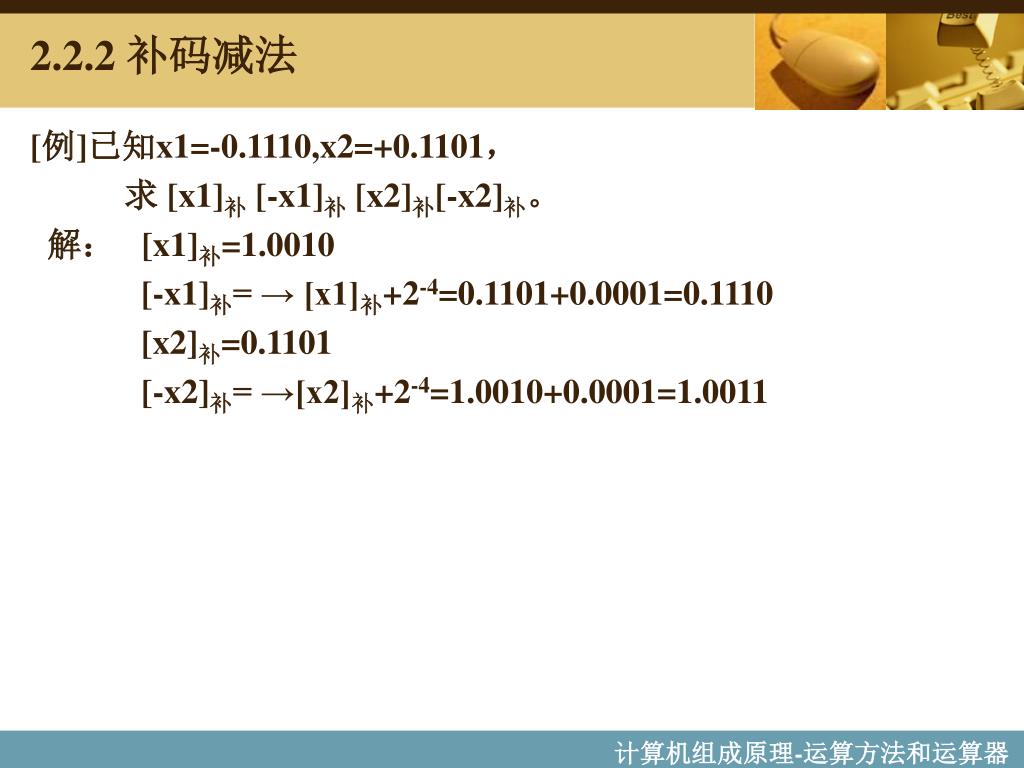

  31. 2.2.2 补码减法 [例]已知x1=-0.1110,x2=+0.1101， 求 [x1]补[-x1]补[x2]补[-x2]补。   解：   [x1]补=1.0010              [-x1]补= → [x1]补+2-4=0.1101+0.0001=0.1110               [x2]补=0.1101              [-x2]补= →[x2]补+2-4=1.0010+0.0001=1.0011

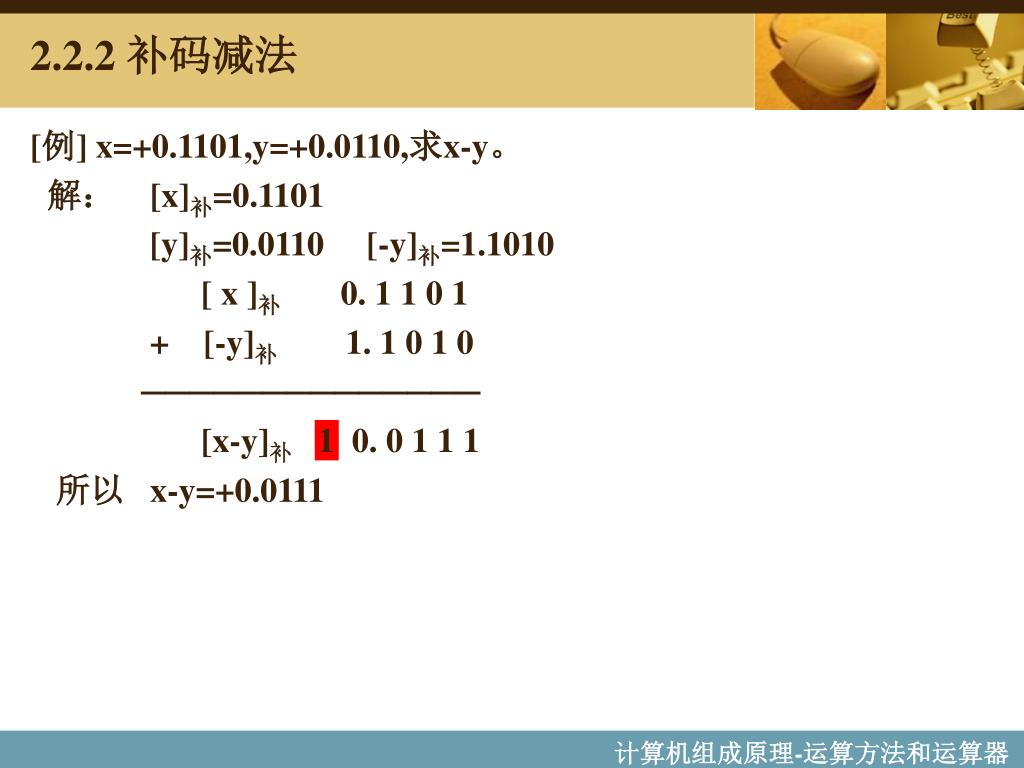

  32. 2.2.2 补码减法 [例] x=+0.1101,y=+0.0110,求x-y。   解：    [x]补=0.1101               [y]补=0.0110     [-y]补=1.1010                     [ x ]补0. 1 1 0 1               +    [-y]补1. 1 0 1 0              ────────────── [x-y]补1  0. 0 1 1 1 所以   x-y=+0.0111

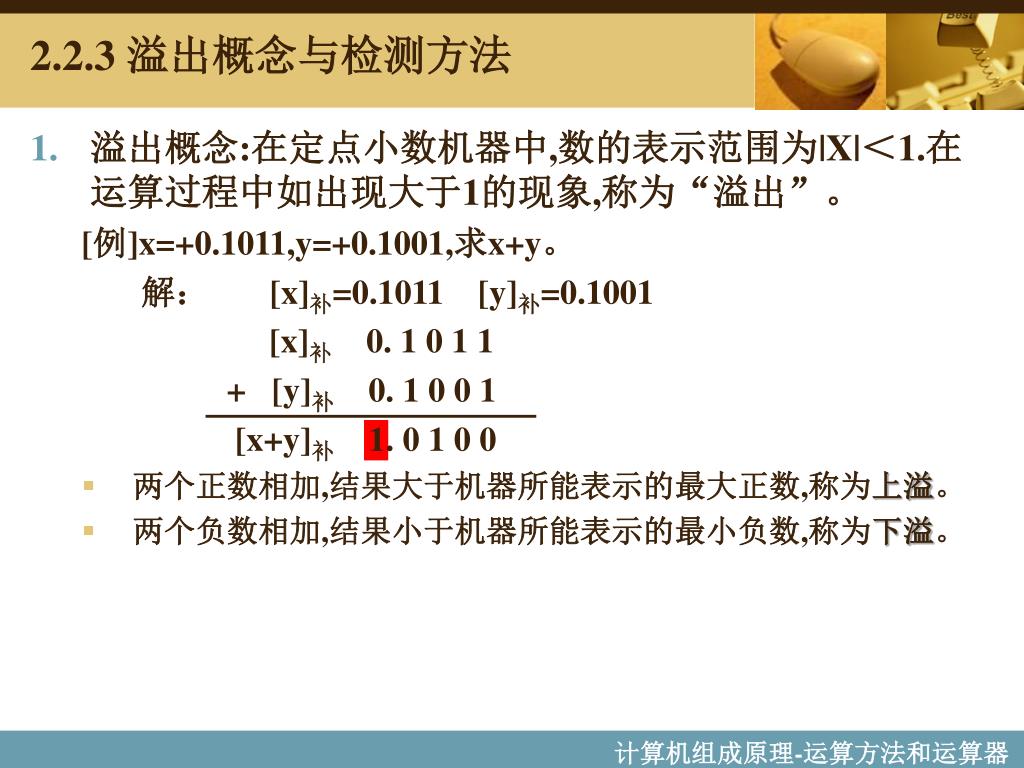

  33. 2.2.3 溢出概念与检测方法 • 溢出概念:在定点小数机器中,数的表示范围为|X|＜1.在运算过程中如出现大于1的现象,称为“溢出”。 [例]x=+0.1011,y=+0.1001,求x+y。            解：      [x]补=0.1011    [y]补=0.1001                    [x]补0. 1 0 1 1                +   [y]补0. 1 0 0 1 [x+y]补1. 0 1 0 0 • 两个正数相加,结果大于机器所能表示的最大正数,称为上溢。 • 两个负数相加,结果小于机器所能表示的最小负数,称为下溢。

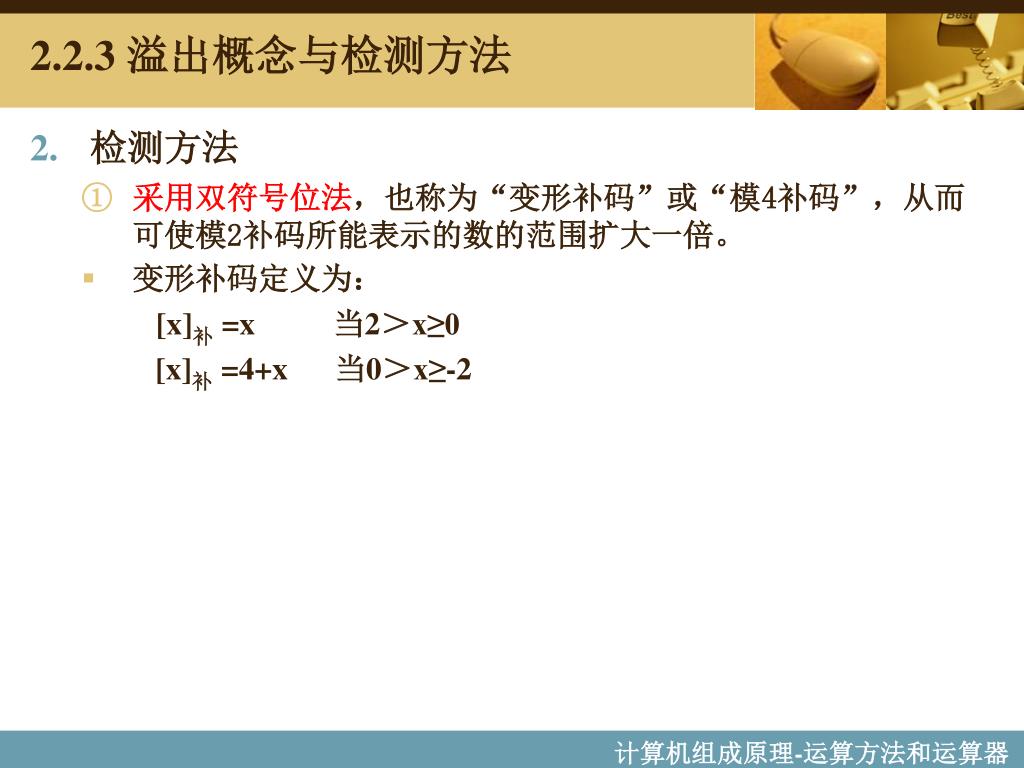

  34. 2.2.3 溢出概念与检测方法 • 检测方法 • 采用双符号位法，也称为“变形补码”或“模4补码”，从而可使模2补码所能表示的数的范围扩大一倍。 • 变形补码定义为： [x]补=x      当2＞x≥0                    [x]补=4+x    当0＞x≥-2

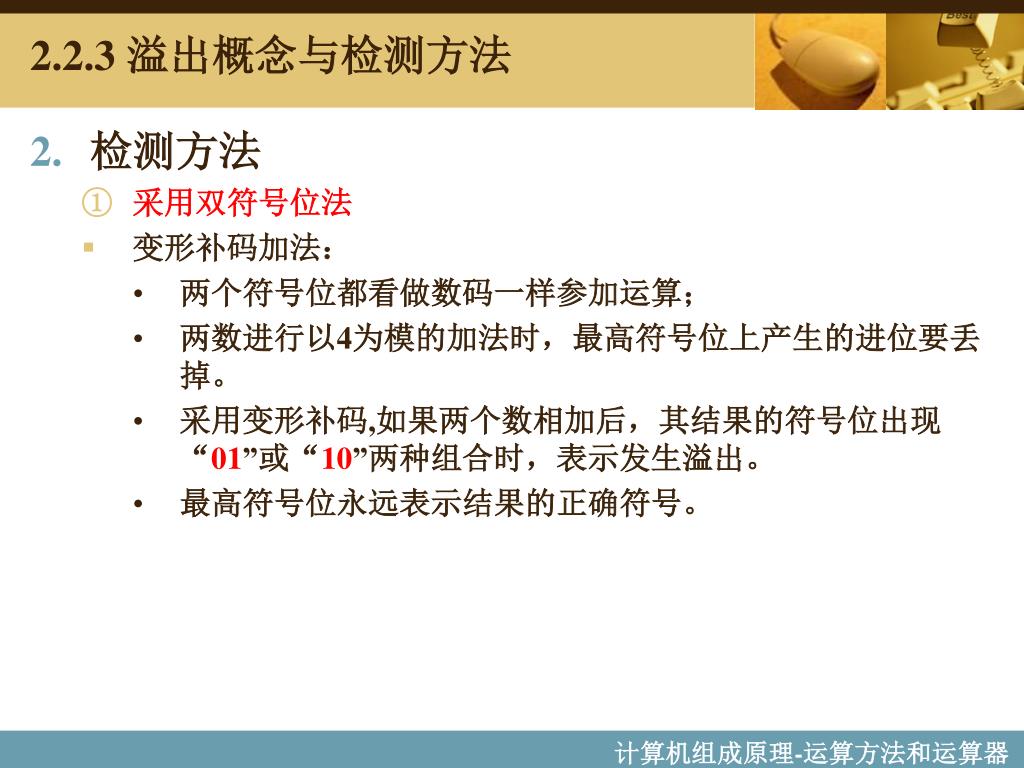

  35. 2.2.3 溢出概念与检测方法 • 检测方法 • 采用双符号位法 • 变形补码加法： • 两个符号位都看做数码一样参加运算； • 两数进行以4为模的加法时，最高符号位上产生的进位要丢掉。 • 采用变形补码,如果两个数相加后，其结果的符号位出现“01”或“10”两种组合时，表示发生溢出。 • 最高符号位永远表示结果的正确符号。

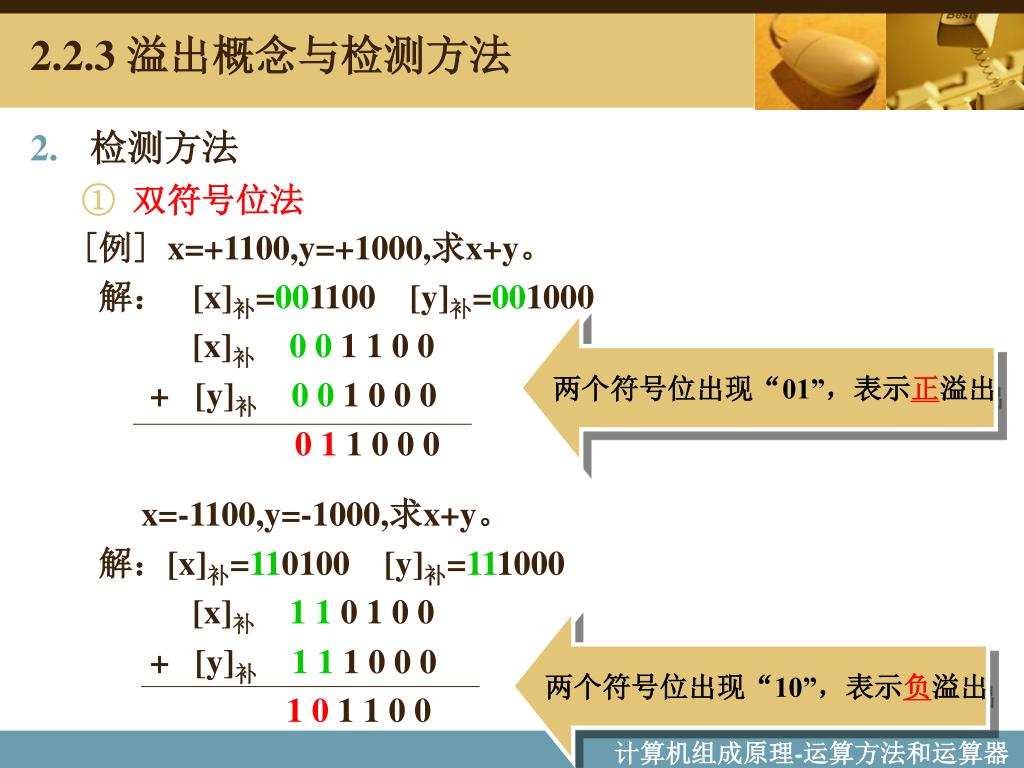

  36. 2.2.3 溢出概念与检测方法 • 检测方法 • 双符号位法 [例] x=+1100,y=+1000,求x+y。 解：   [x]补=001100    [y]补=001000                    [x]补0 0 1 1 0 0               +   [y]补0 0 1 0 0 0 0 1 1 0 0 0 x=-1100,y=-1000,求x+y。             解：[x]补=110100    [y]补=111000                   [x]补1 1 0 1 0 0               +   [y]补1 1 1 0 0 0 1 0 1 1 0 0 两个符号位出现“01”，表示正溢出 两个符号位出现“10”，表示负溢出

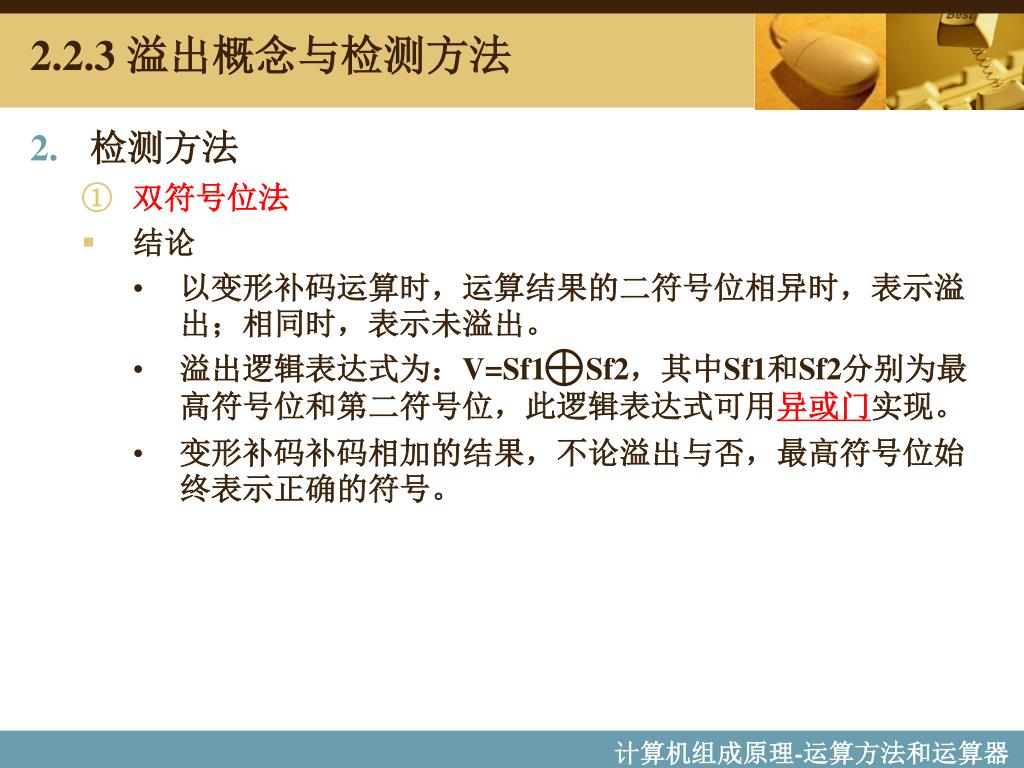

  37. 2.2.3 溢出概念与检测方法 • 检测方法 • 双符号位法 • 结论 • 以变形补码运算时，运算结果的二符号位相异时，表示溢出；相同时，表示未溢出。 • 溢出逻辑表达式为：V=Sf1 Sf2，其中Sf1和Sf2分别为最高符号位和第二符号位，此逻辑表达式可用异或门实现。 • 变形补码补码相加的结果，不论溢出与否，最高符号位始终表示正确的符号。

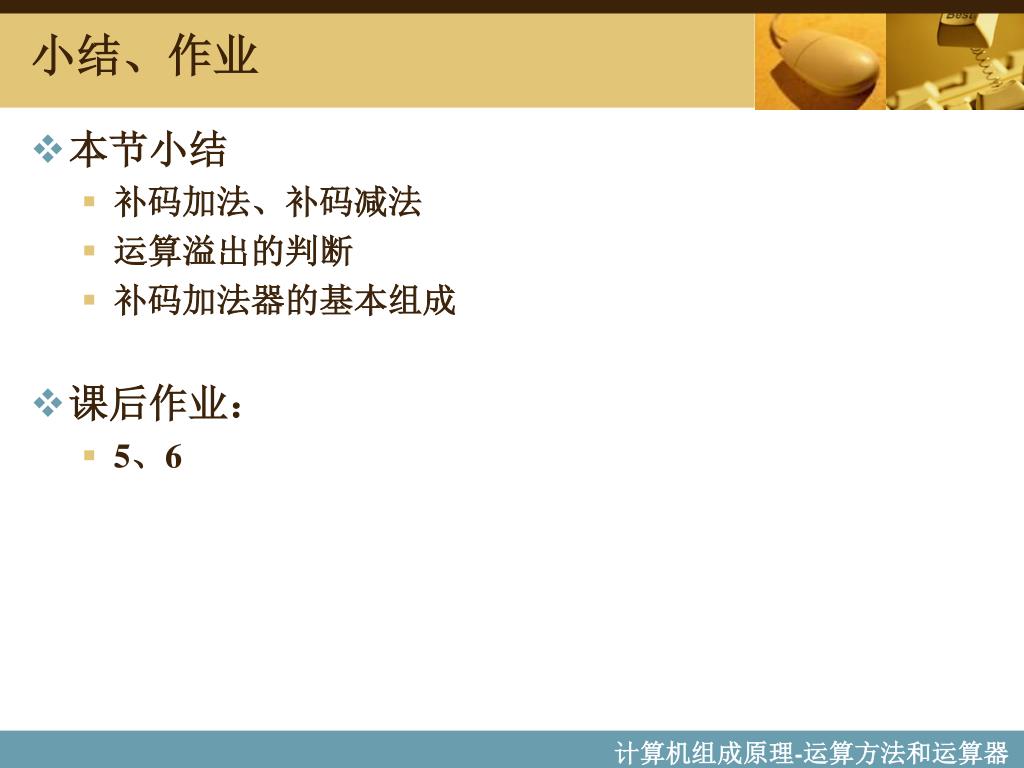

  38. 小结、作业 • 本节小结 • 补码加法、补码减法 • 运算溢出的判断 • 补码加法器的基本组成 • 课后作业： • 5、6

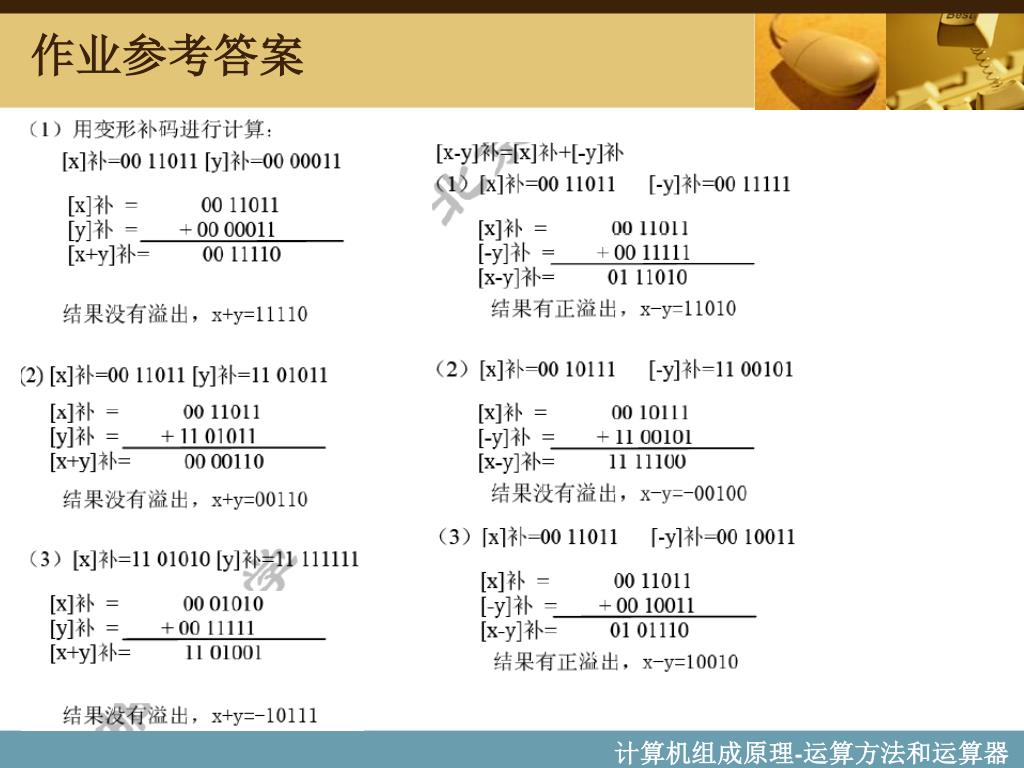

  39. 作业参考答案

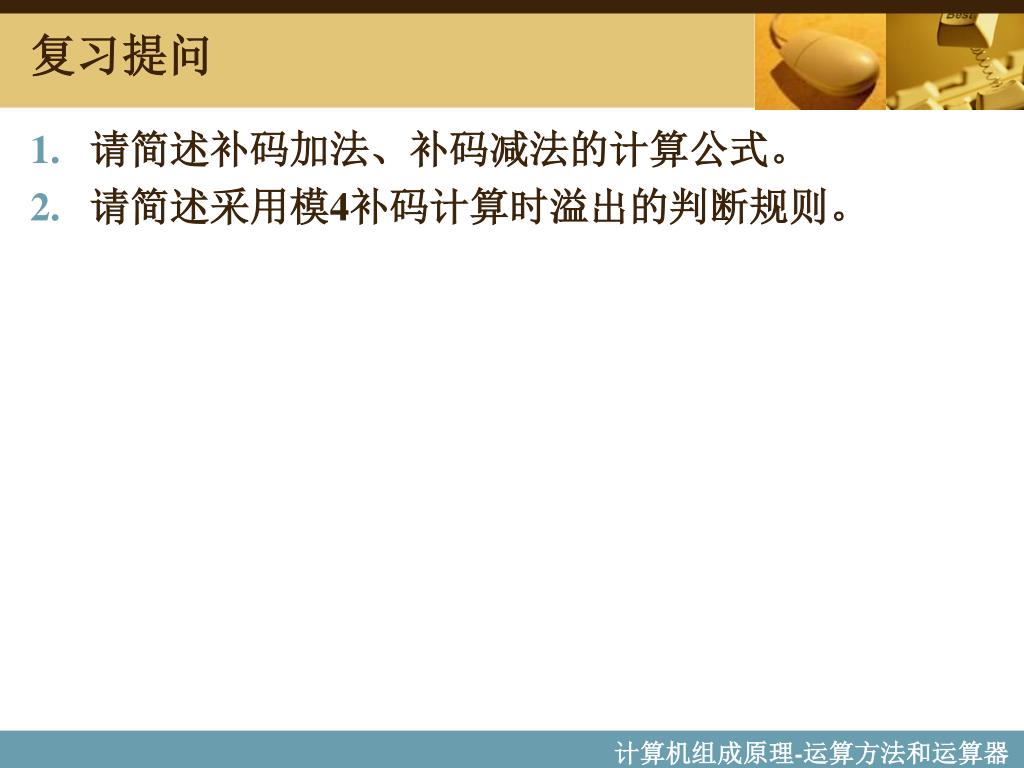

  40. 复习提问 • 请简述补码加法、补码减法的计算公式。 • 请简述采用模4补码计算时溢出的判断规则。

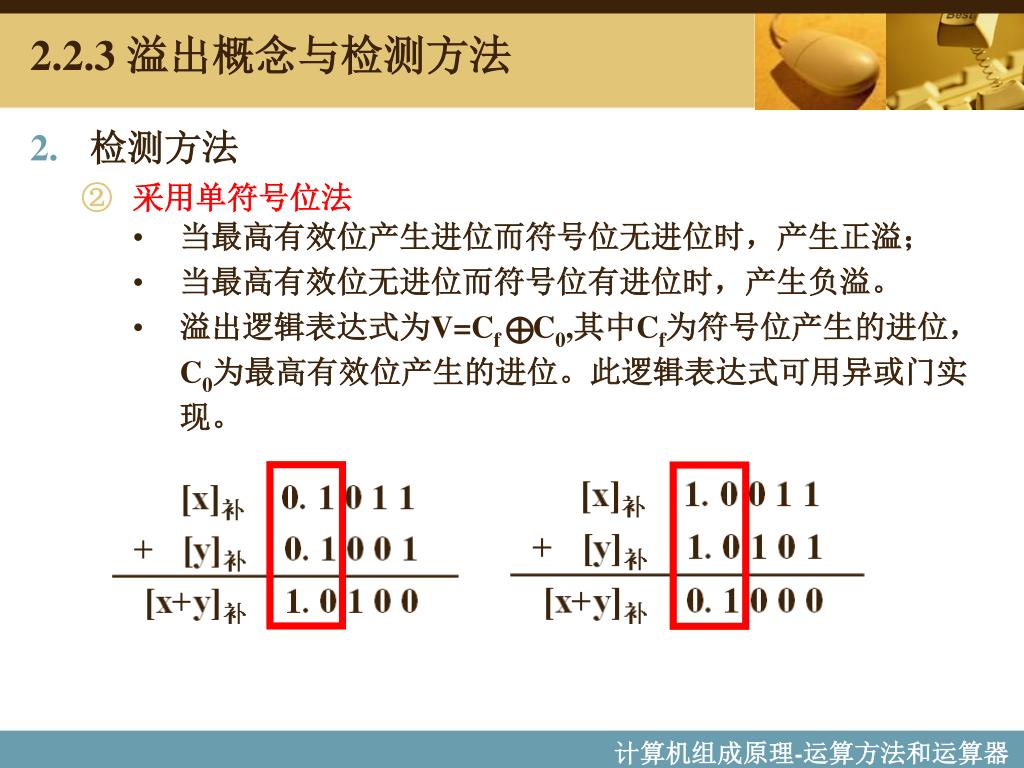

  41. 2.2.3 溢出概念与检测方法 • 检测方法 • 采用单符号位法 • 当最高有效位产生进位而符号位无进位时，产生正溢； • 当最高有效位无进位而符号位有进位时，产生负溢。 • 溢出逻辑表达式为V=Cf C0,其中Cf为符号位产生的进位，C0为最高有效位产生的进位。此逻辑表达式可用异或门实现。

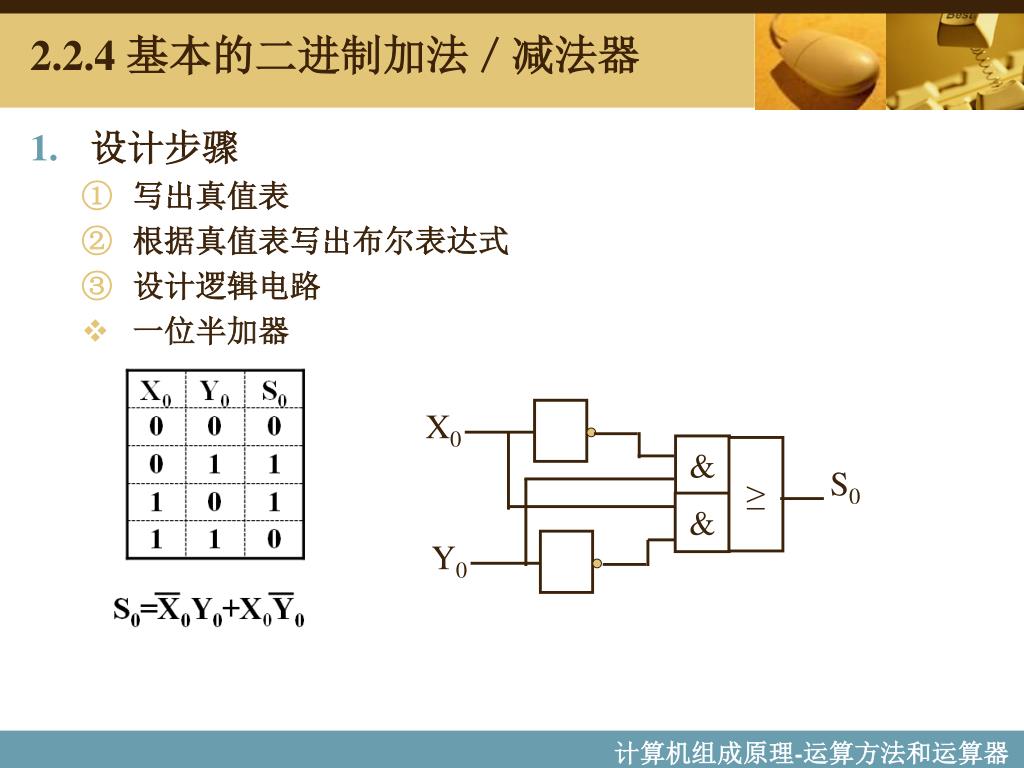

  42. & ≥ X0 Y0 S0 & 2.2.4 基本的二进制加法／减法器 • 设计步骤 • 写出真值表 • 根据真值表写出布尔表达式 • 设计逻辑电路 • 一位半加器

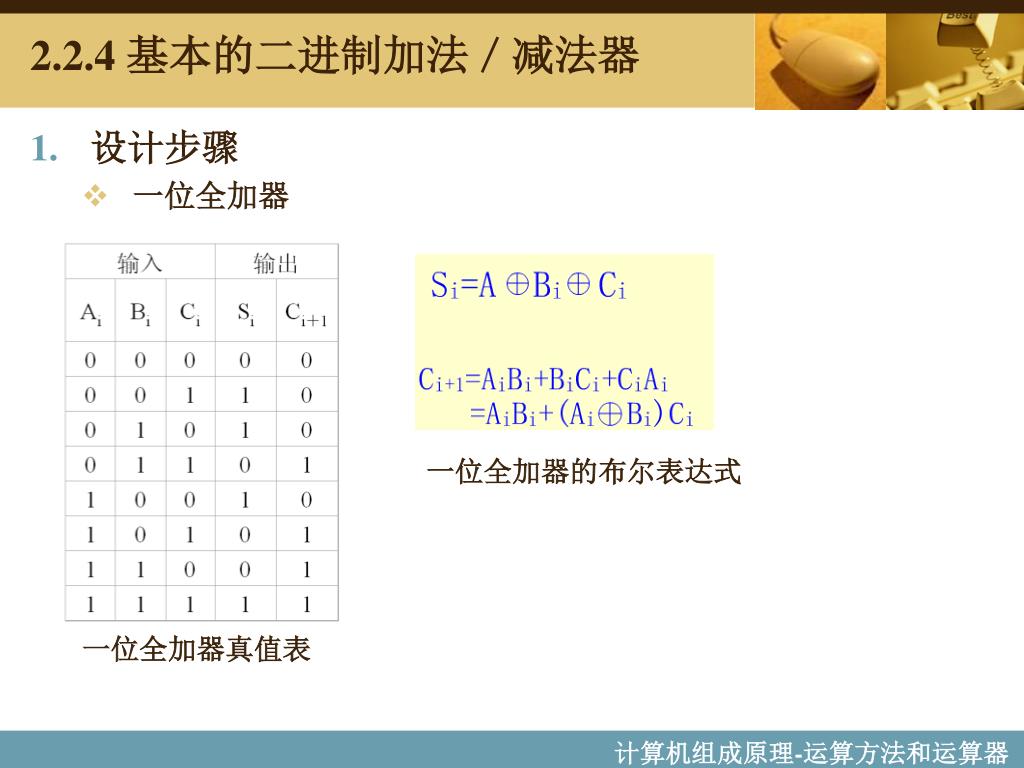

  43. 一位全加器的布尔表达式 一位全加器真值表 2.2.4 基本的二进制加法／减法器 • 设计步骤 • 一位全加器

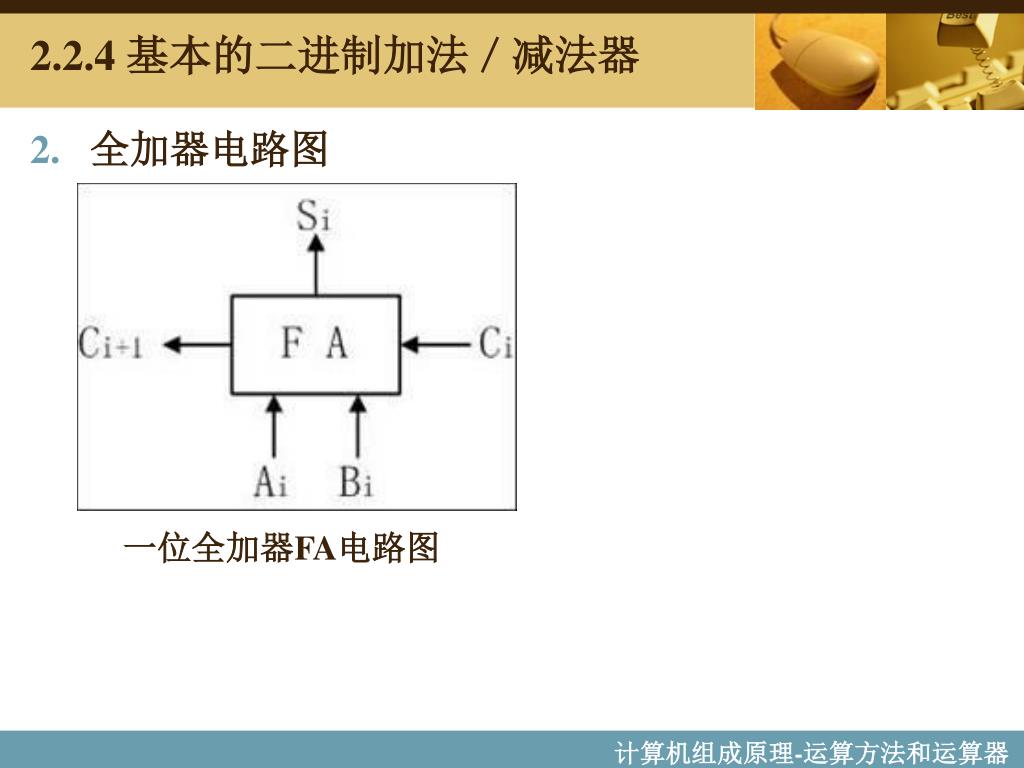

  44. 2.2.4 基本的二进制加法／减法器 • 全加器电路图 一位全加器FA电路图

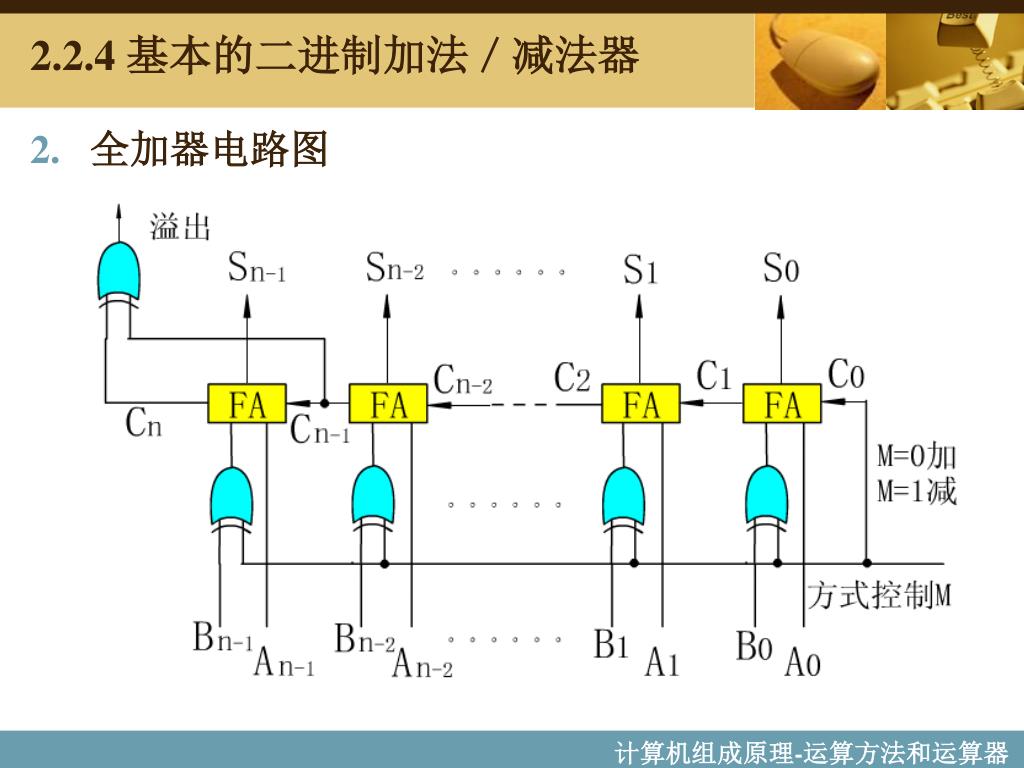

  45. 2.2.4 基本的二进制加法／减法器 • 全加器电路图

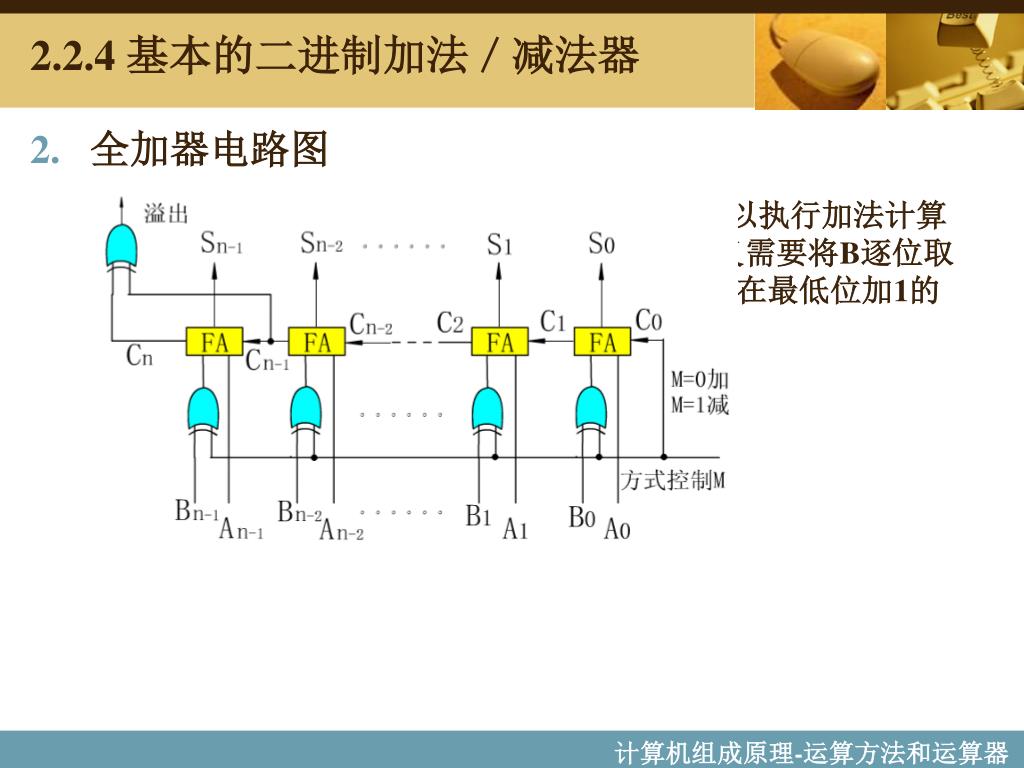

  46. 2.2.4 基本的二进制加法／减法器 • 全加器电路图 两个输入端A、B中输入的数据是补码形式，所以执行加法计算时直接A+B；当执行减法时，按照补码减法定义需要将B逐位取反并在末位加1，采用在B的每个数位中加1，并在最低位加1的方法实现。

  47. S0 S1 S3 S2 一位加法器(支持 或运算及与运算) 一位加法器(支持 或运算及与运算) 一位加法器(支持 或运算及与运算) 一位加法器(支持 或运算及与运算) C0 C1 C2 C3 C4 X0 Y0 X2 X3 X1 Y3 Y1 Y2 2.2.4 基本的二进制加法／减法器 • 全加器电路图 • 进位的计算 • 串行进位计算

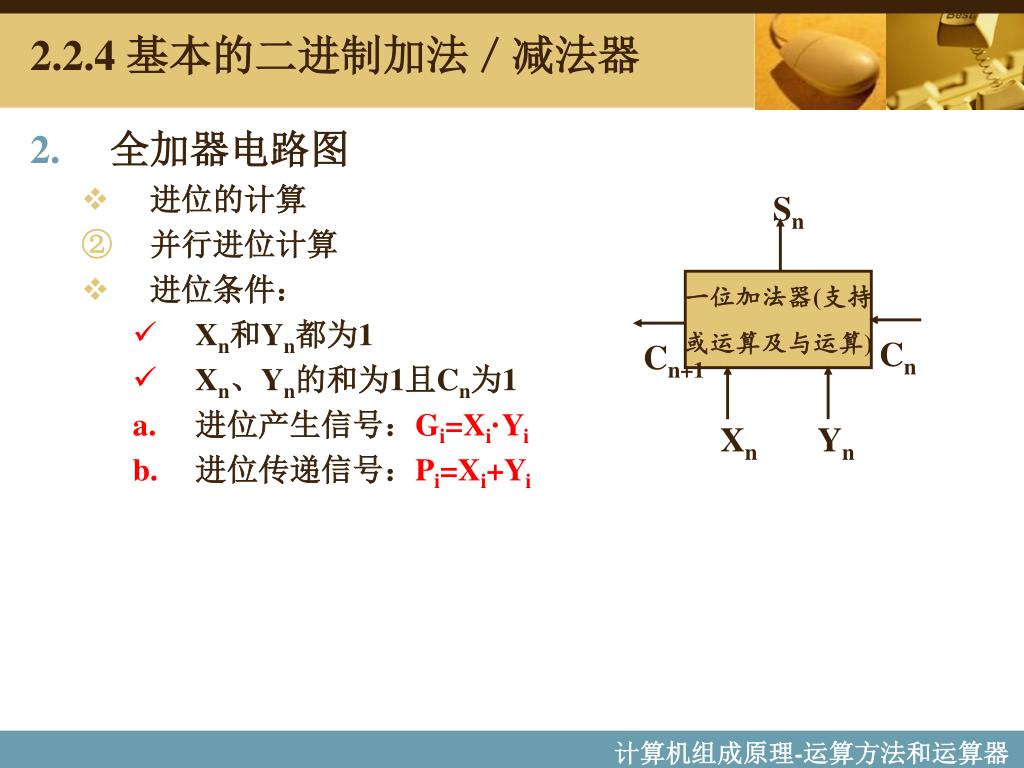

  48. Sn 一位加法器(支持 或运算及与运算) Cn Cn+1 Xn Yn 2.2.4 基本的二进制加法／减法器 • 全加器电路图 • 进位的计算 • 并行进位计算 • 进位条件： • Xn和Yn都为1 • Xn、Yn的和为1且Cn为1 • 进位产生信号：Gi=Xi·Yi • 进位传递信号：Pi=Xi+Yi

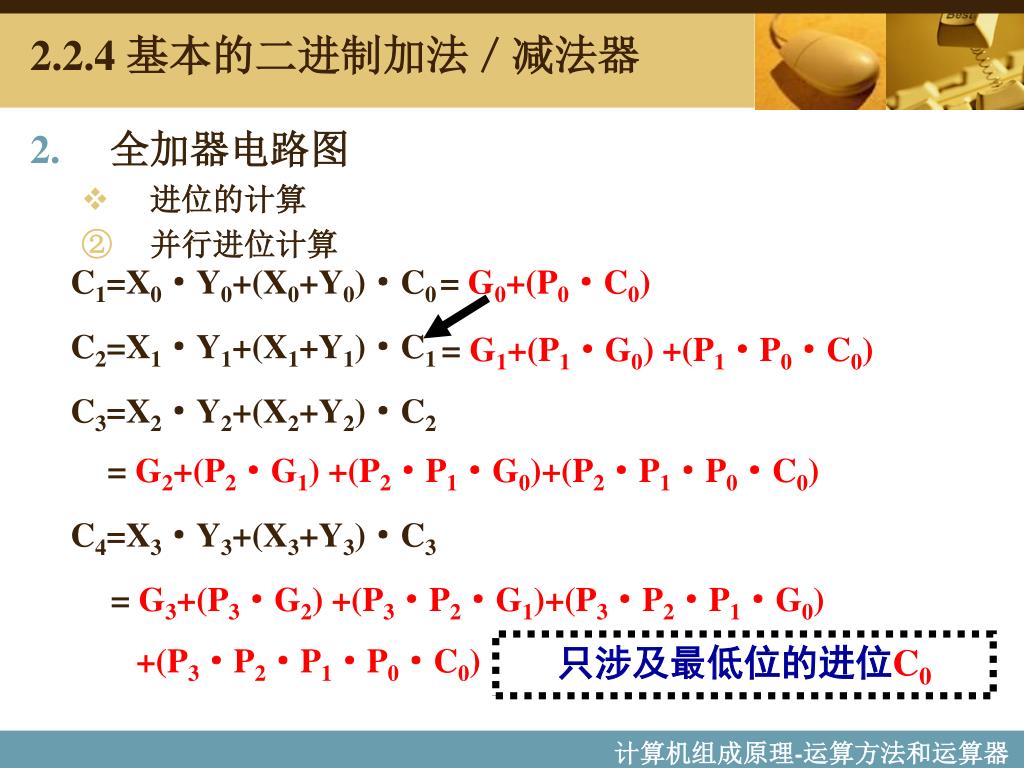

  49. 2.2.4 基本的二进制加法／减法器 • 全加器电路图 • 进位的计算 • 并行进位计算 C1=X0·Y0+(X0+Y0)·C0 = G0+(P0·C0) C2=X1·Y1+(X1+Y1)·C1 = G1+(P1·G0) +(P1·P0·C0) C3=X2·Y2+(X2+Y2)·C2 = G2+(P2·G1) +(P2·P1·G0)+(P2·P1·P0·C0) C4=X3·Y3+(X3+Y3)·C3 = G3+(P3·G2) +(P3·P2·G1)+(P3·P2·P1·G0) +(P3·P2·P1·P0·C0) 只涉及最低位的进位C0

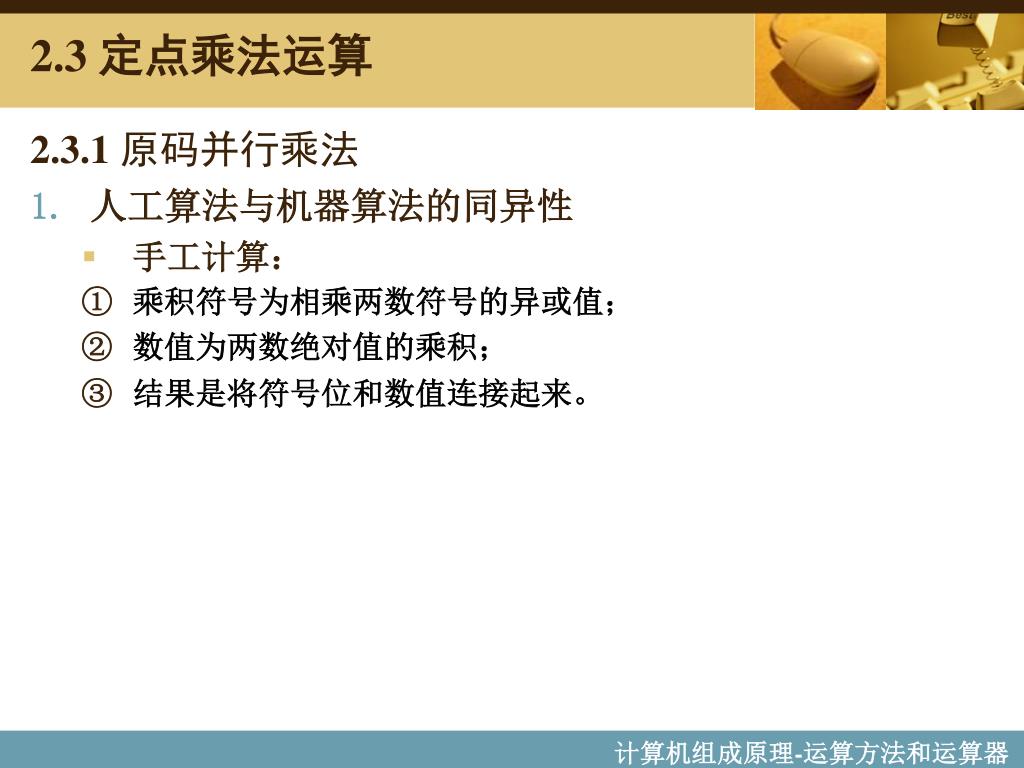

  50. 2.3 定点乘法运算 2.3.1 原码并行乘法 • 人工算法与机器算法的同异性 • 手工计算： • 乘积符号为相乘两数符号的异或值； • 数值为两数绝对值的乘积； • 结果是将符号位和数值连接起来。
