Chapter 5

Chapter 5

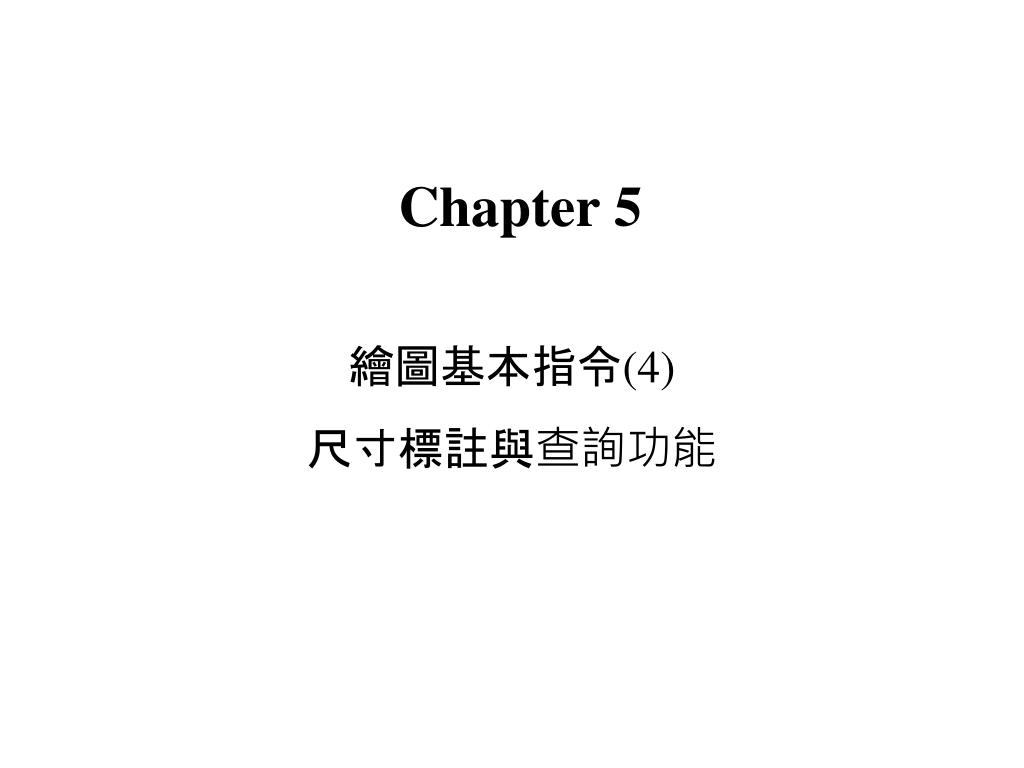

繪圖基本指令(4)

尺寸標註與查詢功能


Chapter 5

  • 線性標註 DLI

    對齊式標註 DAN

    座標式標註DIMORD

    直徑 DDI

    半徑標註 DRA

    角度標註 DAN

    基線式標註DBA

    連續性標註DCO

    圓、弧中心記號標註DCE

    引線標註LE


Dimlinear

線性標註 (DIMLINEAR)

  • 可標註水平或垂直方向的尺寸

    • 標註 -> 線性

    • 第一條延伸線原點或按下 ENTER 選取

      • 第一條延伸線原點 -> 第二條延伸線原點

        • 利用鎖點功能輔助

      • 按下 ENTER 選取

        • 直接點選單一物件

        • 標註線弧之兩端或圓之直徑兩端


Chapter 5

線性標註 (DIMLINEAR) (2)

  • 標註線位置 (多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋轉式(R):

    • 多行文字(M) : 開啟多行文字編輯器

    • 文字(T) : 單行文字編輯

    • 角度(A) : 旋轉輸入文字角度

    • 水平(H) : 水平距離,亦可用滑鼠拉取

    • 垂直(V) : 垂直距離

    • 旋轉式(R) : 標註非水平或垂直距離

    • 按滑鼠左鍵 :直接輸入AutoCAD量取之距離


Chapter 5

對齊式標註 (DIMALIGNED)

  • 標註的尺寸線與物件平行

    • 標註 -> 線性

    • 第一條延伸線原點或按下 ENTER 選取

      • 第一條延伸線原點 -> 第二條延伸線原點

        • 利用鎖點功能輔助

      • 按下 ENTER 選取

        • 直接點選單一物件

        • 標註線弧之兩端或圓之直徑兩端

    • 標註線位置 (多行文字(M)/文字(T)/角度(A))


Chapter 5

座標式標註(DIMORDINATE)

  • 標註選取座標點之X或Y之絕對座標值


Chapter 5

直徑(DIMDIAMETER)&半徑標註(DIMRADIUS)

  • 標註圓或弧之直徑與半徑

  • 步驟:

    • 點選要標註之圓或弧

    • 移動滑鼠之位置,指標位於圓周外則半徑值標於圓外,反之則標於圓內


Chapter 5

角度標註

  • 標註兩線段之夾角

    • 選取 弧,圓,線 或 <指定頂點> 選取線段1

    • 選取第二條線選取線段2

    • 指定標註弧線位置或[M/T/A]選取文字位置點3

  • 標註弧之夾角

    • 選取 弧,圓,線 或 <指定頂點> 選取弧1

    • 指定標註弧線位置或[M/T/A] 選取文字位置點2

  • 指定頂點標註角度

    • 選取 弧,圓,線 或 <指定頂點> 輸入enter

    • 指定角度頂點 選取頂點1

    • 指定第一個角度端點 選取端點2

    • 指定第二個角度端點 選取端點3

    • 指定標註弧線位置或[M/T/A] 選取文字位置點4


Chapter 5

基線式標註(DIMBASELINE)

  • 以一標註線為基準的固定線,做連續尺寸標註的方法

    • 執行時,必須與線性或角度指令搭配使用

  • 步驟:

    • 點選線性標註或角度標註

      • 線性標註或角度標註之第一點或線將被當成基準線

    • 選擇基線式標註

    • 點選第二條延伸線原點 或 直接按滑鼠右鍵(Enter)

      • 直接按滑鼠右鍵(Enter) : 重新設定基準線

      • 利用鎖點輔助選點

    • 可連續點選第二條延伸線原點

    • 調整標註線之間的距離,可直接利用滑鼠點選並移動之


Chapter 5

連續性標註(DIMCONTINUE)

  • 以接續的方式連續標註尺寸,可標註線性或角度標註

    • 執行時,必須與線性或角度指令搭配使用

  • 步驟:

    • 點選線性標註或角度標註

      • 線性標註或角度標註之第二點或線將被當成基準線

    • 點選連續性標註或 直接按滑鼠右鍵(Enter)

      • 直接按滑鼠右鍵(Enter) : 重新設定基準線

      • 利用鎖點輔助選點

    • 點選第二條延伸線原點

      • 利用鎖點輔助選點


Chapter 5

引線標註(LEADER)

  • 引線之目的是在圖中某些部份以繪製一條引線,標註說明,使圖形更易了解

  • 步驟:

    • 點取要標註說明之引線的箭頭位置

    • 點選引線第二點

      • 可點選多個第二點

    • 副選擇﹕格式(F)/註解(A)/退回(U)/<註解>

    • 格式(F) : 設定引線之格式

      • 雲形線

      • 直線

      • 箭頭

      • 無 : 無箭頭


Chapter 5

圓、弧中心記號標註(DINCENTER)

  • 以十字符號來標註圓、弧中心記號標註

  • 可利用DDIM指令來設定中心之記號方式

    • 十字中心記號

    • 十字中心記號與中心線


Chapter 5

標註編輯(DIMEDIT,DED)


Chapter 5

查詢功能

  • 距離 (DIST)

  • 面積(AREA)

  • 顯示點座標 (ID)

  • 時間(TIME)

  • 狀態(STATUS)

  • 設定變數(SETVAR)

  • 列示(LIST)

  • ABOUT


Chapter 5

建立聚合線

1. BPOLY

  • 選取內部點

  • [Enter]

    [邊界] 建立了 n 聚合線

2. PEDIT

  • 選取聚合線: 選取物件1

  • [Enter]

  • 輸入選項[閉合(C) /結合 (J)/…..] 輸入 J

  • 選取物件 框選

  • [Enter]

    [邊界] 建立了 n 聚合線


Chapter 5

DIST距離

  • DIST

    • 指定第一點 選第一點

    • 指定第二點選第二點

    • ……………


Chapter 5

AREA面積

  • AREA

    • 1.點選範圍點計算面積

      • 指定第一角點或(物件O/加A/減S):選第1點

      • 指定第二角點或(物件O/加A/減S):選第2點

      • 指定第三角點或(物件O/加A/減S):選第3點

      • …………

    • 2.選取封閉物件計算面積

      • 指定第一角點或(物件O/加A/減S):鍵入O

      • 選取物件選取物件


Chapter 5

AREA面積

  • 3.物件面積加減模式計算

    • 指定第一角點或(物件O/加A/減S):鍵入A

    • 指定第一角點或(物件O/加A/減S):鍵入O

    • (加入模式)選取物件 選取面積為正的物件

    • 面積= 周長=

    • 總面積=

    • (加入模式)選取物件按enter 離開加入模式

    • 指定第一角點或(物件O/加A/減S):鍵入S

    • 指定第一角點或(物件O/加A/減S):鍵入O

    • (減去模式)選取物件 選取面積為負的物件

    • 面積= 周長=

    • 總面積=

    • (減去模式)選取物件 按enter 離開減去模式

    • 指定第一角點或(物件O/加A/減S):按enter 離開


Chapter 5

  • 4. 最後之面積與周長被儲存位置

  • 1.面積查詢

    • SETVAR

      • 輸入變數名稱或(列示?)<DIMSCALE> 鍵入AREA

      • AREA=

  • 2.周長查詢

    • SETVAR

      • 輸入變數名稱或(列示?)<DIMSCALE> 鍵入PERIMETER

      • PERIMETER =


Chapter 5

依圖示尺寸採用第三角法, 畫出個物體之正投影圖並求出上視圖之面積作業 5-1


Chapter 5

作業 5-2


Chapter 5

作業 5-3


Chapter 5

練習4

  • 練習


Chapter 5

技巧提示:

  • 物件鎖點

  • 圓角 (FILLET, F)

  • 修剪(TRIM, TR)

  • 炸開 (EXPLODE, X)

  • 相對座標 : @R<
