Presentation Transcript


5742311

前讲回顾

  • 􀂄 增长系数法与重力模型对比


5742311

第八讲交通方式划分

  • 􀂄 8.1 概述

  • 8.2 划分模型分类

  • 􀂄 8.3 转移曲线法

  • 􀂄8.4 重力模型的转换模型

  • 8.5 回归模型

  • 8.6 概率模型

  • 􀂄 8.7 宏、微观相结合的预测方法

    重点问题:

  • Logit模型的基本原理与计算方法。


5742311

8.1 概述

  • 􀂄 交通方式划分是交通需求预测四阶段法的第三阶段,任务是将各小区间的交通分布量划分为各种交通方式的分布量。交通方式划分阶段研究的重点是出行者的交通方式选择行为,建立模型预测基础设施或服务等条件变化时,交通方式间交通需求的变化。


5742311

★基本概念:

1.方式划分/分担(modal split):

一个地区的全部出行数中利用各种交通方式的人所占的比例叫做交通方式的分担。

2.划分交通量:每种交通方式所分担的量叫做该交通方式的划分交通量。

3.划分率(分担率):划分交通量在全部交通量中所占的比例。

8


5742311

综合运输规划的方式选择:

铁路运输

公路运输

水运运输

航空运输

管道运输

4


5742311

城市交通规划的方式选择:

1单独开车出行

2乘公共汽车出行

3乘地铁出行

4乘出租车出行

5骑自行车出行

6骑摩托车出行

7合乘出行

8步行出行

5


5742311

全方式OD


5742311

交通方式选择的影响因素★

(1) 出行者的特征

(2) 出行特征

(3)交通设施的特征


5742311

  • 出行者的特征

  • 是否拥有小汽车或者可以利用小汽车

  • 是否有驾驶执照

  • 家庭结构(年轻夫妇、有儿女家庭、退休家

  • 庭、单身家庭等)

  • 出行者的家庭总收入


5742311

出行特征

  • 出行目的(上班、上学,自由,业务,回家等)

  • 出行距离

  • 出行时间分布(白天、夜间)

  • 与出行费用相关的因素(如运费、燃料费、票价等)


5742311

不同出行目的的交通方式利用情况(哈尔滨,2000年)

交通方式

公共汽车

单位班车

上班

46.37

8.79

上学

24.94

2.60

自由

20.26

0.54

业务

22.87

10.88

回家

37.01

6.58

合计

36.28

6.36

1.64

0.55

1.92

15.59

24.91

0.24

100

0.11

0.22

0.76

15.99

55.18

0.22

100

0.73

4.42

2.53

12.85

58.38

0.29

100

7.93

11.11

1.36

6.35

39.50

0.00

100

1.55

1.42

1.83

14.99

36.34

0.28

100

1.60

1.76

1.84

14.69

37.21

0.27

100


5742311

日本大阪都市圈不同出行目的的交通方式利用情况

交通方式

城市铁路

公共汽车

小汽车

步行、自行

上班

37.78

3.36

32.33

26.50

上学

21.49

3.97

2.52

72.00

自由

10.40

3.66

21.70

64.18

业务

11.18

1.82

48.81

37.92

回家

20.85

3.36

23.22

52.52

合计

19.83

3.28

25.81

51.01

车、摩托

0.03

0.02

0.05

0.27

0.05

0.07

其他

100.00

100.00

100.00

100.00 100.00

100.00

合计


5742311

各种交通方式的合理出行距离

17


5742311

交通设施的特征

  • 旅行时间(如等车时间、车内时间、换乘时间等)

  • 费用(如运费、燃料费、票价等)

  • 交通设施是否完备(是否有停车场、停车费用等)

  • 定性因素(如:交通设施的舒适性和方便性;

    交通工具的可靠性和规律性;

    交通工具的安全性)


5742311

8.2 划分模型分类

  • 根据方式选择的基本单位进行分类

  • 根据方式选择步骤分类


5742311

  • 根据方式选择的基本单位进行分类

(1)集计模型

以交通小区为单位将利用者的方式选择进行说明的模型。

(2)非集计模型

以个人为单位构造模型来确定各交通方式的选择概率,然后再将每个人的方式选择结果集计起来,预测划分交通量的模型。

23


5742311

集计与非集计分析的区别

集计分析

非集计分析

调查单位

分析单位

因变量

自变量

预测方法

适用范围水平

政策的体现

交通现象的把握

方法

各次出行

交通小区

小区统计值(连续量)

各小区的数据

回归分析等

预测交通小区

交通小区代表值的变化

出行的发生与吸引

出行分布

交通方式划分

径路分配

各次出行

个人(或家庭)

个人的选择(离散量)

每个人的数据

最大似然法

任意

个人变量值的变化

出行频度

目的地选择

交通方式选择

径路选择


5742311

  • 根据方式选择步骤分类

  • (1)二者择一法

  • 把交通方式的选择分为两步的方法

徒步

徒步,自行车

自行车

个人运输工具

全交通

方式

汽车

摩托车

徒步以外

公共汽车

铁路

公共运输工具

(2)多项选择法

用包含各种方式的选择率公式一次求出选择率的方法。

方法简单,但正确提取方式选择的要素十分困难。

25


5742311

8.3 转移曲线法


5742311

非机动方式分担率

费用差(机动- 非机动)


5742311

转移曲线法优缺点

  • 优点:简单,直观

  • 缺点:

    􀂇 数据调查分析工作量大;

    时效性差;

    􀂇 可移植性差;

    􀂇 只能反映两两方式之间的相对划分比例;

    􀂇 同一张图所能反映的因素单一


5742311

8.4重力模型的转换模型

  • 如将重力模型中表示各交通区间交通便利程度的交通阻抗转变为表示各交通区间各种方式便利程度的交通方式阻抗,则可得出如下形式的交通分布与方式组合重力模型:

  • 其中Tijm——从交通区i到交通j,第m种交通方式的交通量;


5742311

8.5 回归模型法——产生分担组合模型

  • 该模型是通过建立交通方式分担率与其相关因素间的回归方程,作为预测交通方式模型。

  • 其中Gim——交通区i、交通方式m的交通产生量;

    Xn——相关因素,如人口、土地使用、生活水平指标等。


5742311

8.6 概率模型★

  • 􀂄基本假设:出行者总是从各种交通方式中选择“效用”最大的一种。交通方式效用值越高,被选择的概率越大。


5742311

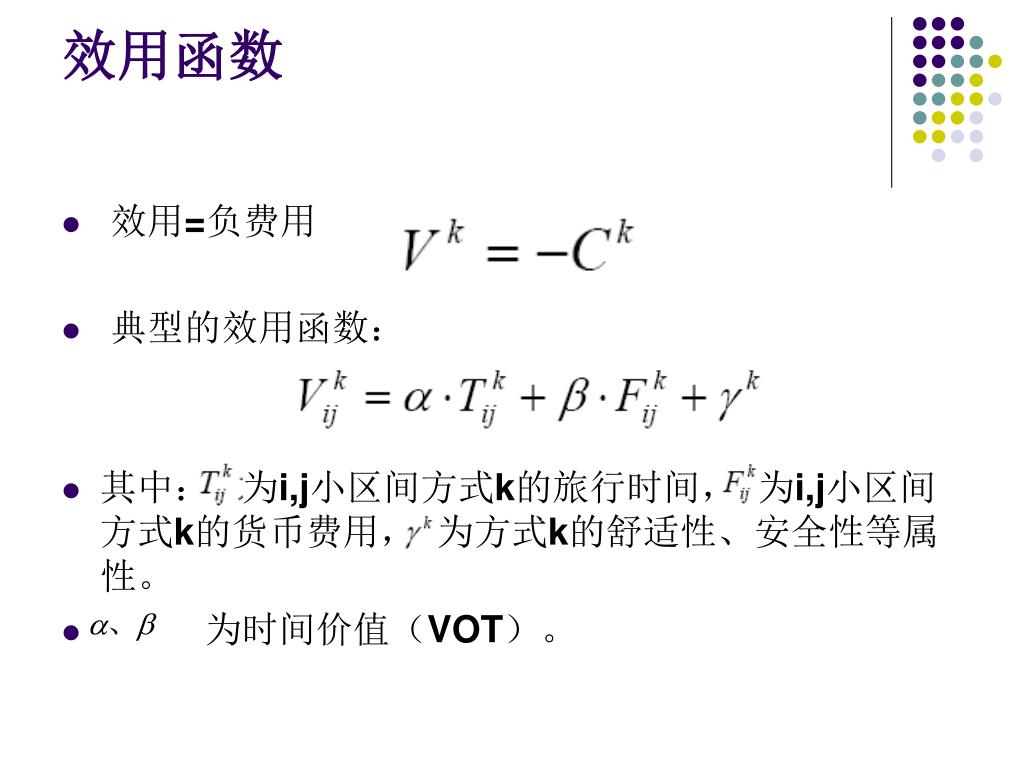

效用函数

  • 效用=负费用

  • 典型的效用函数:

  • 其中: 为i,j小区间方式k的旅行时间, 为i,j小区间方式k的货币费用, 为方式k的舒适性、安全性等属性。

  • 􀂄 为时间价值(VOT)。


Logit

多元Logit模型


5742311

  • 已知两小区间有公交和小汽车两种出行方式,其中公交的出行时间为15分钟,费用1元;小汽车出行时间为5分钟,费用5元,计算两种交通方式的分担率。(已知Logit模型

    参数α= -0. 1,β= -0.5,忽略舒适性等因素。)

  • 􀂄 解:

V1=-0.1x15-0.5x1=-2

V2=-0.1x5-0.5x5=-3

P1=exp(-2) / (exp(-2)+exp(-3))

=0.135/(0.135+0.049)=0.733

P2=1-P1=0.267


Logit1

补充:Logit模型的标定

  • 极大似然估计模型参数(多元)

  • 不需要基于小区的样本数据

  • 只需要基于个人的离散选择数据

  • 具体可参看:

    ※《概率论与数理统计》教材的参数估计部分

    ※周溪召,张扬. 先进的城市交通规划理论方法和模型. 北京:中国铁道出版社,2008


5742311

8.7 宏、微观相结合的预测方法

基本假设:

  • 宏观因素和微观因素共同影响交通方式选择。

  • 宏观因素如社会经济发展水平、车辆拥有量、交通政策等,决定着出行方式的总结构。

  • 微观因素如出行目的和出行时间,则决定着各交通小区之间出行的具体选择。


5742311

宏观预测

  • 􀂄在宏观上,考虑该城市现状居民出行方式结构及其内在原因,定性分析城市未来布局、规模变化趋势,交通系统建设发展趋势,居民出行方式选择决策趋势,并与可比的有关城市进行比较,初步估计规划年城市交通结构可能的取值。


5742311

城市居民出行方式结构预测


5742311

微观预测

􀂄 在微观上,根据出行调查资料统计出不同距离(或出行时间)下各种交通方式分担率,然后通过若干次试算对分担率进行修正,使城市总体交通结构分布值落在第一步所估计的可能取值范围之内。


5742311

不同交通方式的分担率曲线


5742311

典型城市客运出行结构


5742311

交通方式的分类

可分为:自由类、条件类和竞争类。

1、自由类交通方式

  • 主要指步行交通,影响因素(内在因素)包括:出行目的、出行距离、气候条件等

    2、条件类交通方式

  • 主要指单位小汽车、单位大客车、私人小汽车、摩托车等交通方式。

  • 影响因素(外在因素)包括:有关政策、社会、经济的发展水平。

  • 影响因素(内在因素)包括:车辆拥有量、出行目的、出行距离等。


5742311

3、竞争类交通方式

  • 包括:自行车、公共汽车、出租车、卡车等。

  • 影响因素(外在)包括:交通政策、地理环境。

  • 对客运交通的影响因素(内在):交通时间、交通费用、舒适程度、生活水平、出行目的等。

  • 对货运交通的影响因素(内在):交通费用、交通时间、服务水平等。


5742311

各类交通方式的预测

1、自由类交通方式预测

  • 建立步行与出行目的和出行距离的关系,即可进行步行方式预测。

    2、条件类交通方式预测

  • 根据影响因素,这类交通方式的预测可采用先预测车辆的拥有量,再预测其出行总比例,最后预测各交通区之间的出行比例的程序。


5742311

  • 拥有量预测

    根据国家的有关政策,以及城市或地区的社会、经济的发展状况,依据有关的计划、规划,采用类比分析、回归分析等方法,对单位小汽车、单位大客车、私人小汽车、摩托车等的拥有量进行预测。


5742311

  • 出行总比例预测

    出行总比例预测可按如下模型进行:

    K——某种交通方式的比例

    V——某种车辆的拥有量

    N——某种车辆的平均出行次数

    H——某种车辆的平均载客量

    P——城市或区域的人口量

    G——城市或区域的人均出行次数


5742311

  • 各交通区间的出行比例预测

    在一定的出行总比例下,交通区间的出行比例取决

    于出行目的和出行距离。

    可首先建立起出行比例与出行目的、出行距离的一种基础关系,然后再研究这种关系如何随出行总比例、出行目的结构、出行距离结构发生变化,进而得出相应关系。


5742311

  • 3、竞争类交通方式预测

  • 对于该类交通方式,交通政策、地理环境等外在因素通过交通时间、费用等内在因素影响人们对这类交通方式的选择。

  • 建立该交通方式与其内在因素之间的关系模型,并考虑外在因素的影响,即可对这类方式预测。

  • 概率模型、重力模型转换型是较为合适的模型。


5742311

作业

某地区居民采用公交车和小汽车两种交通方式出行,公交车

的运营速度为0.25 km/min,公交票价全程1元。小汽车速度

为1 km/min,平均使用费用为2元/km。已知三小区间全方

式出行分布量和出行距离矩阵如表所示,请计算三小区间小

汽车方式的出行分布量(交通方式的效用函数为k )

现状全方式OD分布矩阵(单位:千人次) 三小区间出行距离矩阵(单位:km)
