放大器 的 频率特性

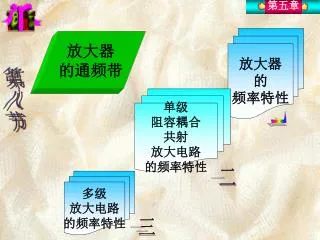

1. 第五章 放大器 的 频率特性 放大器 的通频带 单级 阻容耦合 共射 放大电路 的频率特性 第八节 一 二 多级 放大电路 的频率特性 三

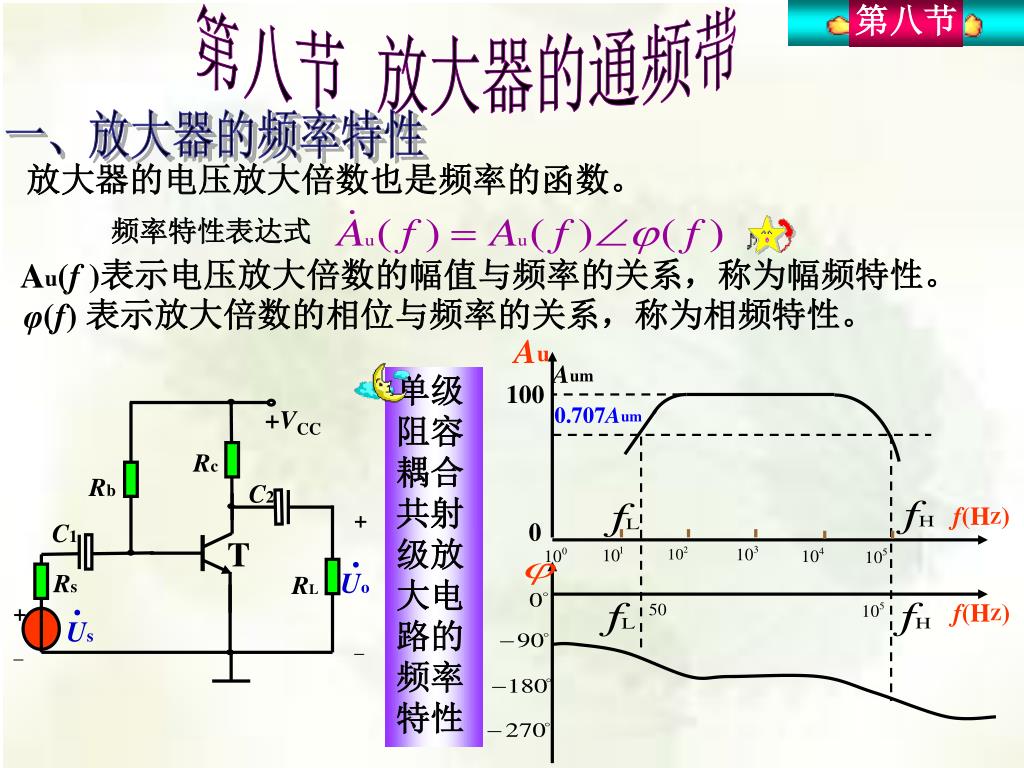

2. 第八节 放大器的通频带 第八节 Au Aum . 100 Us 0.707Aum +VCC Rc Rb C2 f(HZ) + C1 0 T . Uo Rs RL + f(HZ) _ _ 一、放大器的频率特性 放大器的电压放大倍数也是频率的函数。 频率特性表达式 Au(f )表示电压放大倍数的幅值与频率的关系，称为幅频特性。 φ(f)表示放大倍数的相位与频率的关系，称为相频特性。 单级阻容耦合共射级放大电路的频率特性

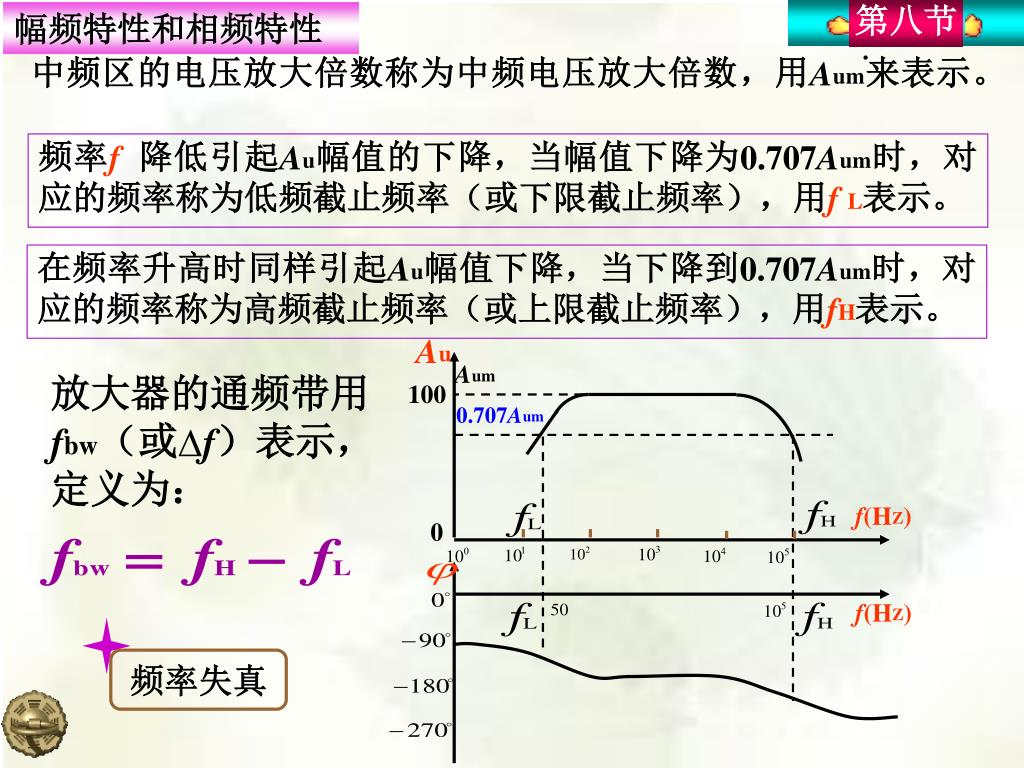

3. 第八节 . 中频区的电压放大倍数称为中频电压放大倍数，用Aum来表示。 Au Aum 100 0.707Aum f(HZ) 0 f(HZ) 幅频特性和相频特性 频率f 降低引起Au幅值的下降，当幅值下降为0.707Aum时，对应的频率称为低频截止频率（或下限截止频率），用f L表示。 在频率升高时同样引起Au幅值下降，当下降到0.707Aum时，对应的频率称为高频截止频率（或上限截止频率），用fH表示。 放大器的通频带用fbw（或∆f）表示，定义为： 频率失真

4. 第八节 . Us +VCC Rc Rb C2 + C1 T . Uo Rs RL + _ _ 大容量的耦合电容和旁路电容主要影响放大器的低频特性 在放大电路中，由于耦合电容的存在，对信号构成高通电路。即对于频率足够高的信号电容相当于短路，信号几乎毫无损失地通过；而当信号频率低到一定程度时，电容的容抗不可忽略，信号将在其上产生压降，从而导致放大倍数的数值减小且产生相移。 单级阻容耦合共射极放大电路

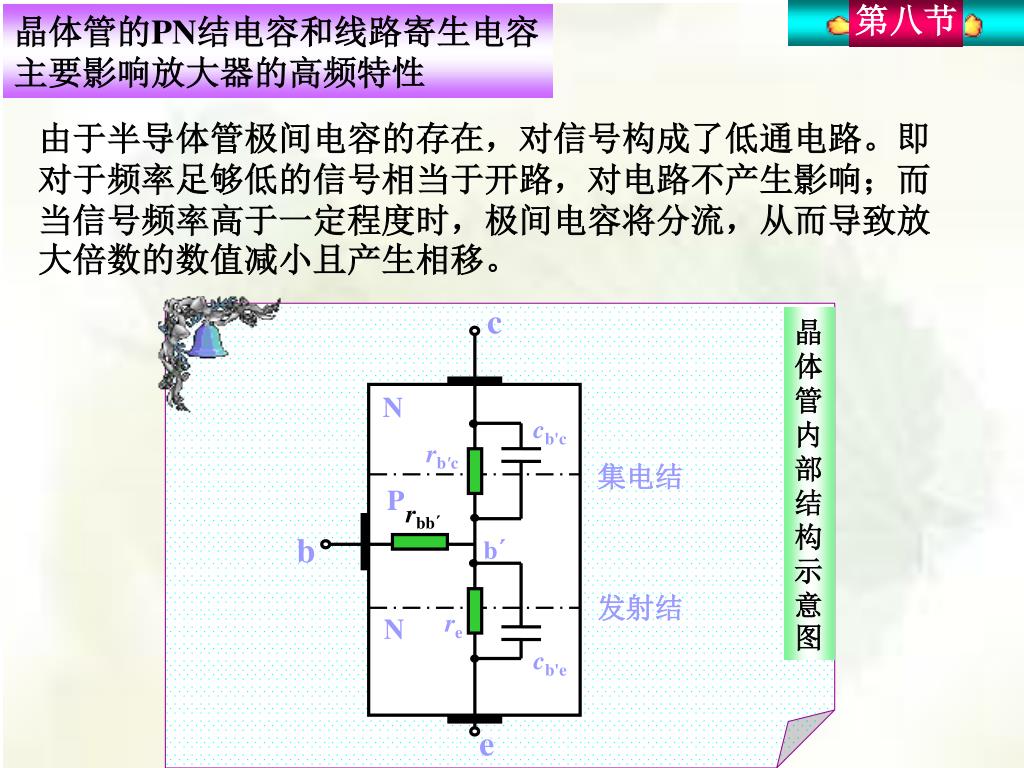

5. 第八节 c N cb'c rb'c 集电结 P rbb´ b b´ 发射结 re N cb'e e 晶体管的PN结电容和线路寄生电容主要影响放大器的高频特性 由于半导体管极间电容的存在，对信号构成了低通电路。即对于频率足够低的信号相当于开路，对电路不产生影响；而当信号频率高于一定程度时，极间电容将分流，从而导致放大倍数的数值减小且产生相移。 晶体管内部结构示意图

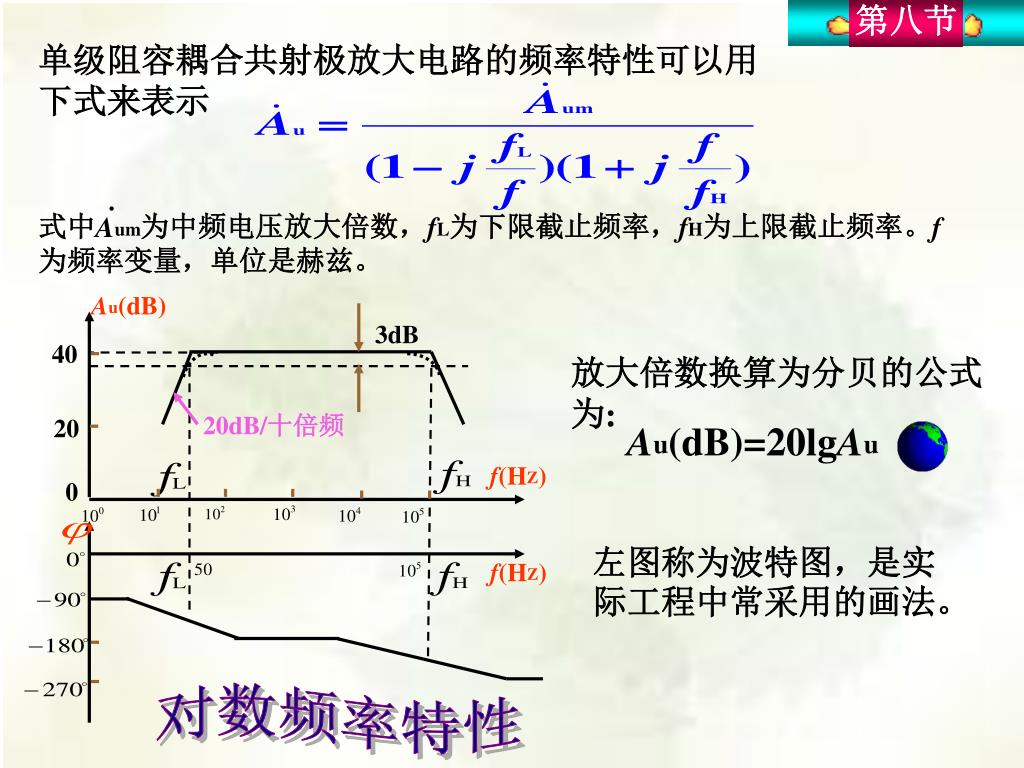

6. 第八节 . 式中Aum为中频电压放大倍数，fL为下限截止频率，fH为上限截止频率。f为频率变量，单位是赫兹。 Au(dB) 3dB 40 20dB/十倍频 20 f(HZ) 0 f(HZ) 对数频率特性 单级阻容耦合共射极放大电路的频率特性可以用下式来表示 放大倍数换算为分贝的公式为: Au(dB)=20lgAu 左图称为波特图，是实际工程中常采用的画法。

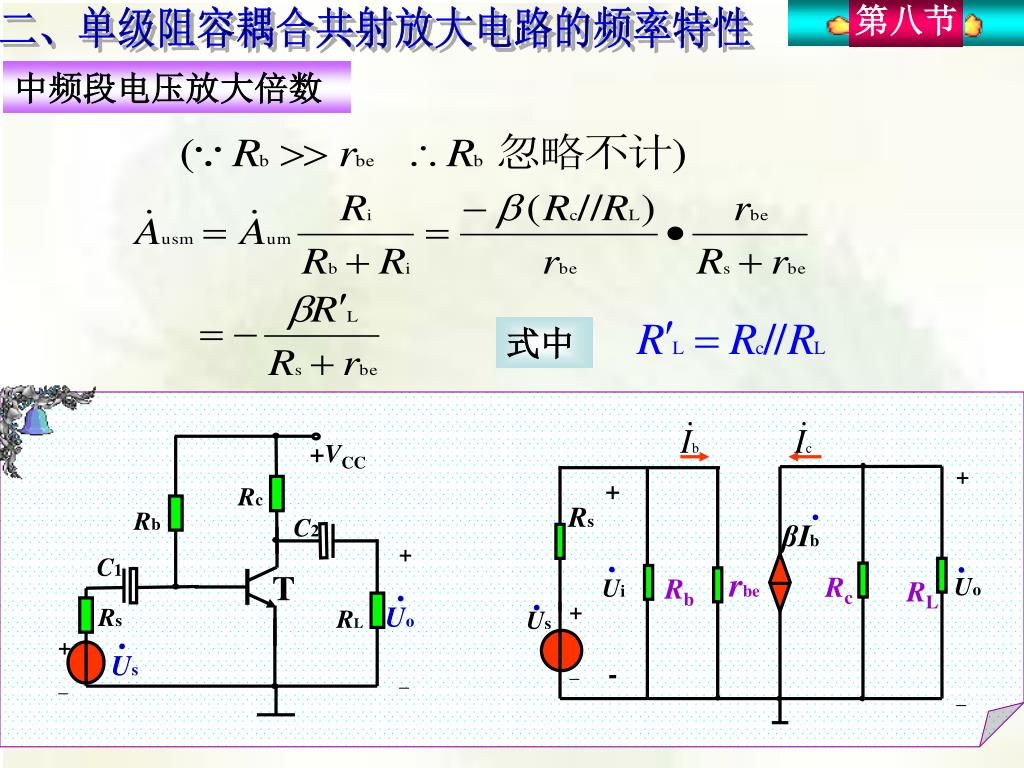

7. 第八节 . Us +VCC + + Rc Rs Rb C2 . . . + C1 βIb rbe Rc Uo Rb Ui RL . T . + Us Uo Rs RL + - _ _ _ _ 二、单级阻容耦合共射放大电路的频率特性 中频段电压放大倍数 式中

8. 第八节 C1 + + Rs . . rbe Uo Ui Rc RL . + Us _ _ _ . βIb （一）单级阻容耦合共射放大电路的频率特性 1.电容C1单独作用时的低频特性 其中 是输入回路的时间常数 设 则

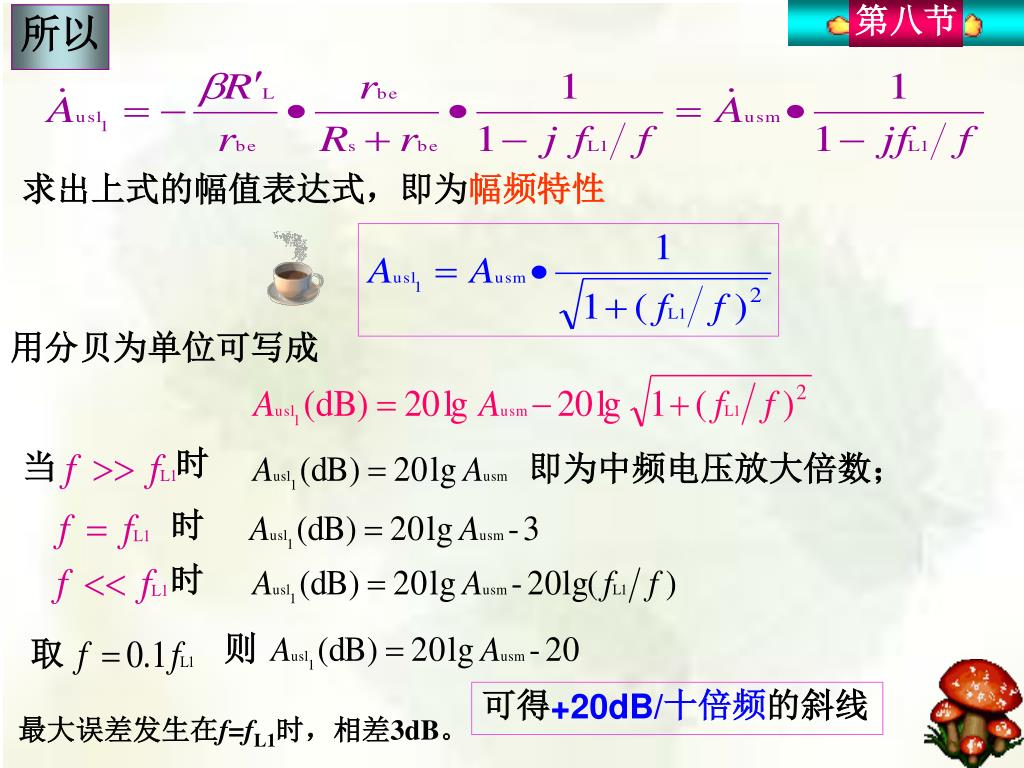

9. 第八节 所以 求出上式的幅值表达式，即为幅频特性 用分贝为单位可写成 时 当 即为中频电压放大倍数； 时 时 则 取 可得+20dB/十倍频的斜线 最大误差发生在f=fL1时，相差3dB。

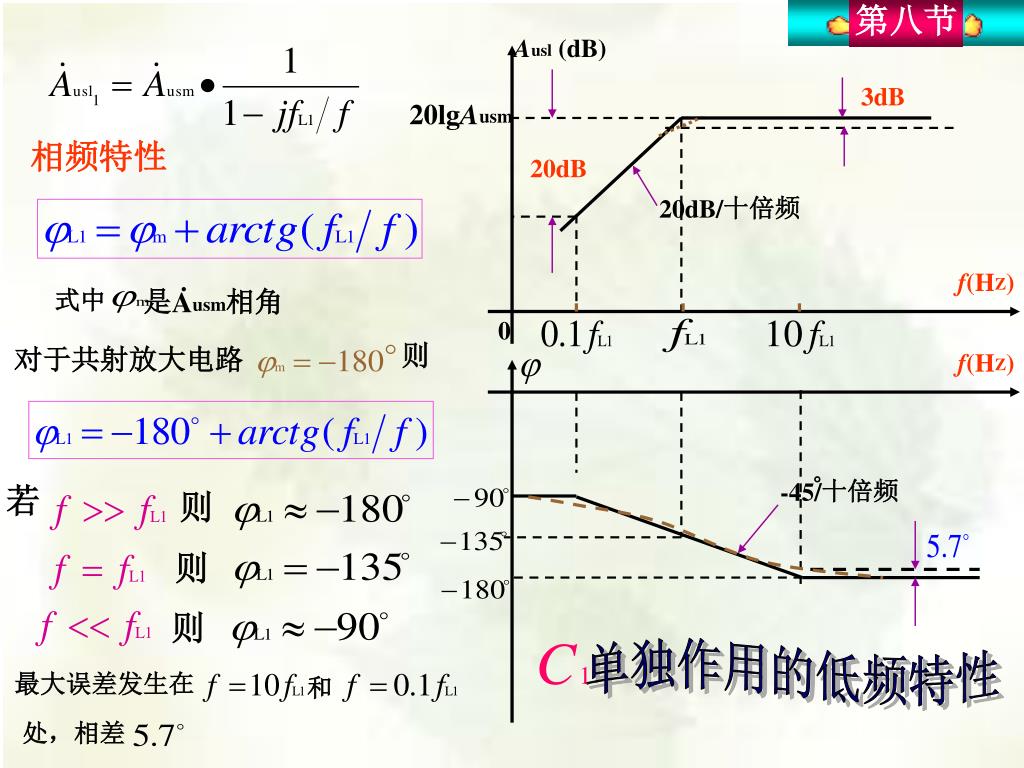

10. 第八节 Ausl (dB) 3dB 20lgAusm 相频特性 20dB 20dB/十倍频 . f(HZ) 式中 是Ausm相角 0 则 对于共射放大电路 f(HZ) 。 -45/十倍频 若 则 则 则 单独作用的低频特性 最大误差发生在 和 处，相差

11. 第八节 ２．电容Ｃ２单独作用时的低频特性 Ib . C2 + + Io . Rs . . rbe βIb Uo Rc RL . + Us _ _ _ 从图中可以列出 而 代入得 电容Ｃ２所在的输出回路的时间常数为 假设 则

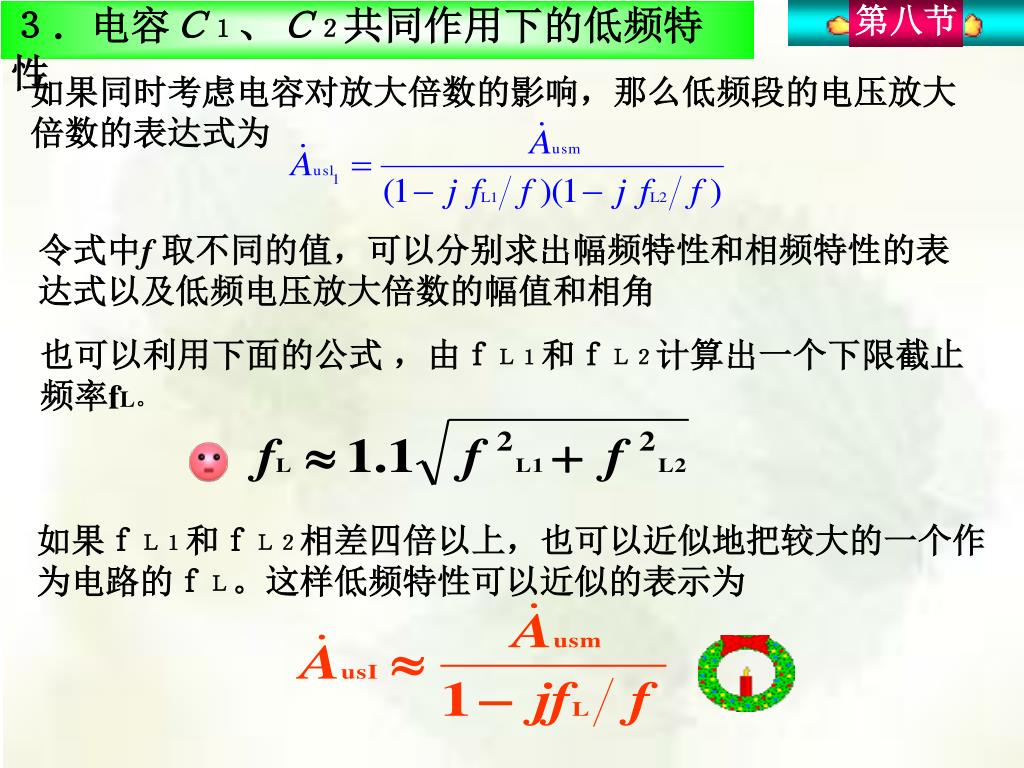

12. 第八节 ３．电容Ｃ１、Ｃ２共同作用下的低频特性 如果同时考虑电容对放大倍数的影响，那么低频段的电压放大倍数的表达式为 令式中f 取不同的值，可以分别求出幅频特性和相频特性的表达式以及低频电压放大倍数的幅值和相角 也可以利用下面的公式 ，由ｆＬ１和ｆＬ２计算出一个下限截止频率fL。 如果ｆＬ１和ｆＬ２相差四倍以上，也可以近似地把较大的一个作为电路的ｆＬ。这样低频特性可以近似的表示为

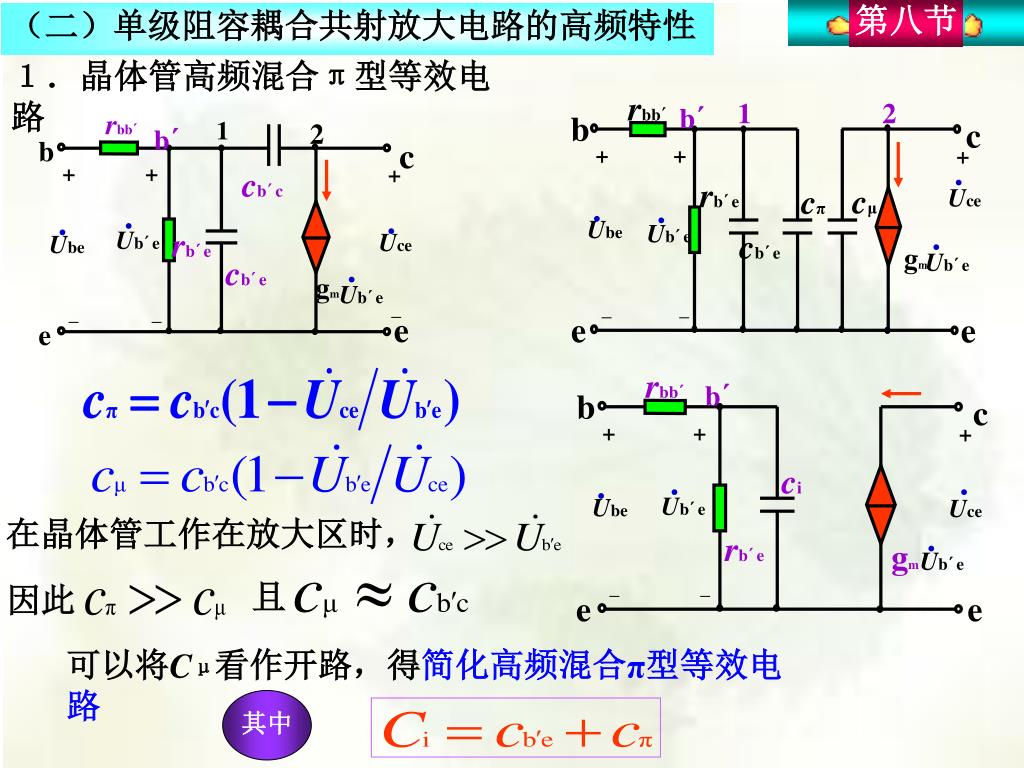

13. 第八节 rbb´ rbb´ 1 2 b´ b b´ c b c + + + + + + . rbb´ 1 2 rb´e b´ cμ cπ Uce b . c . ci . . . + + Ube + . cb´c Ub´e Ub´e Ube Uce cb´e gm Ub´e . . . . rb´e gm Ub´e rb´e Ub´e Uce Ube _ _ . _ _ cb´e e e e e gm Ub´e _ _ _ e e （二）单级阻容耦合共射放大电路的高频特性 １．晶体管高频混合π型等效电路 在晶体管工作在放大区时， 且 因此 可以将Cμ看作开路，得简化高频混合π型等效电路 其中

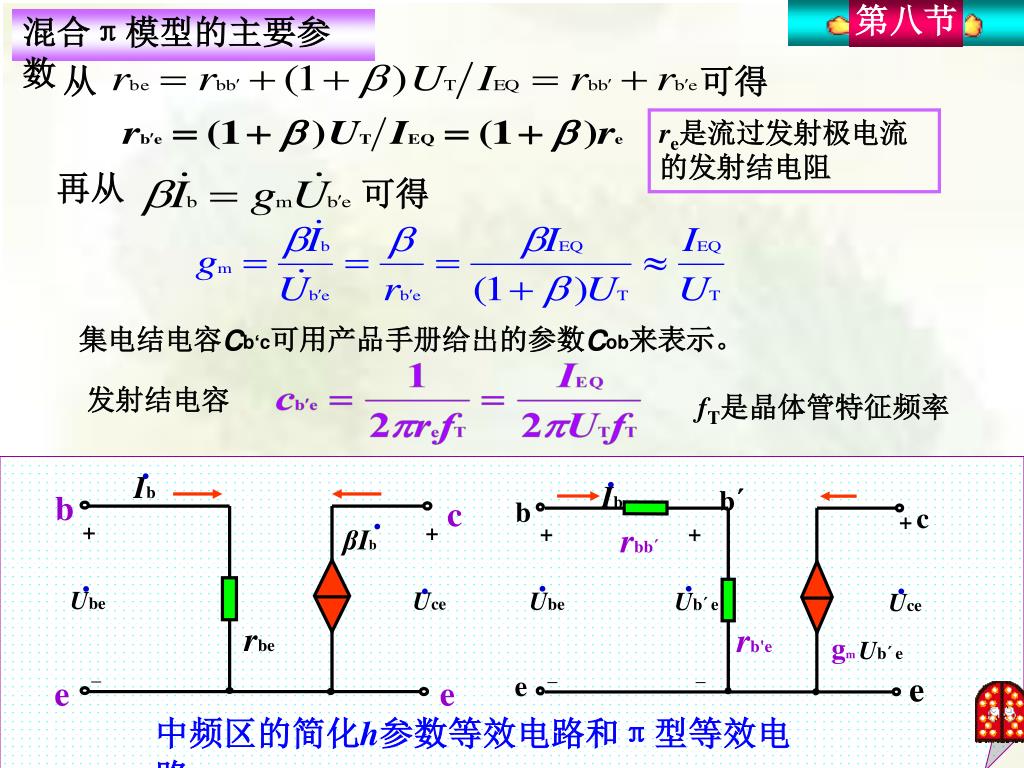

14. 第八节 . Ib b´ . b c + Ib + + rbb´ b c . + + βIb . . . Ube Ub´e Uce . . Ube rb'e Uce gm Ub´e rbe _ _ e e _ e e 混合π模型的主要参数 从 可得 re是流过发射极电流的发射结电阻 再从 可得 集电结电容Cb‘c可用产品手册给出的参数Cob来表示。 发射结电容 fT是晶体管特征频率 中频区的简化h参数等效电路和π型等效电路

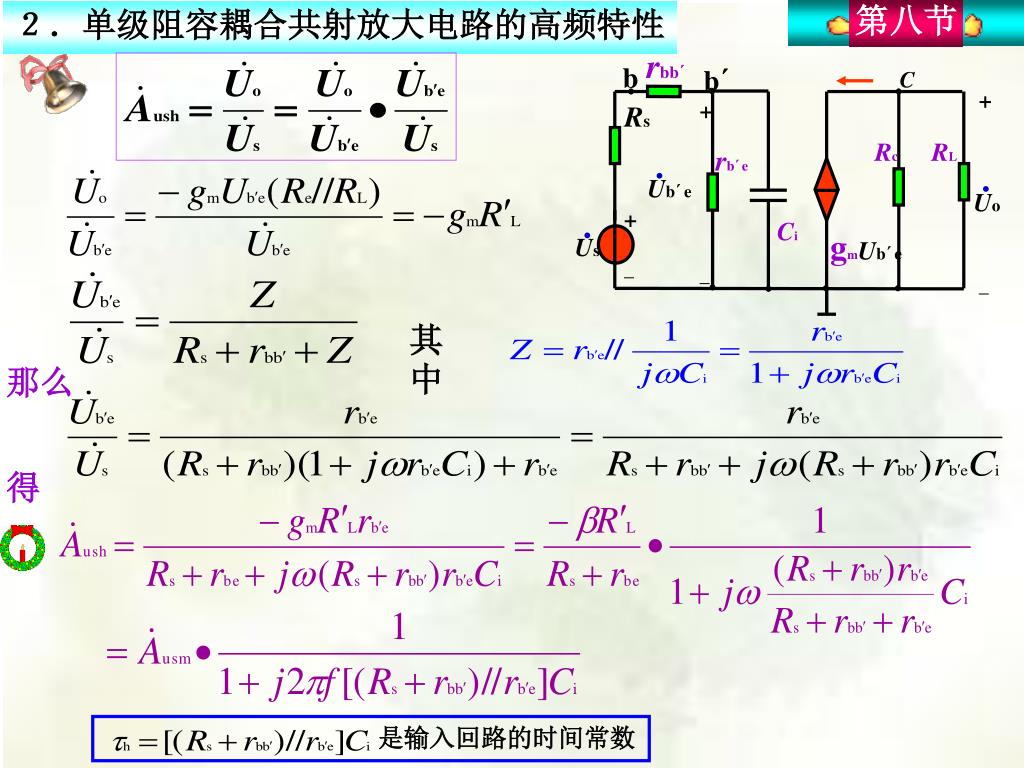

15. 第八节 rbb´ b b´ C + + Rs Rc RL rb´e . . Ub´e Uo . + Ci gm Us Ub´e _ _ _ 是输入回路的时间常数 ２．单级阻容耦合共射放大电路的高频特性 其中 那么 得

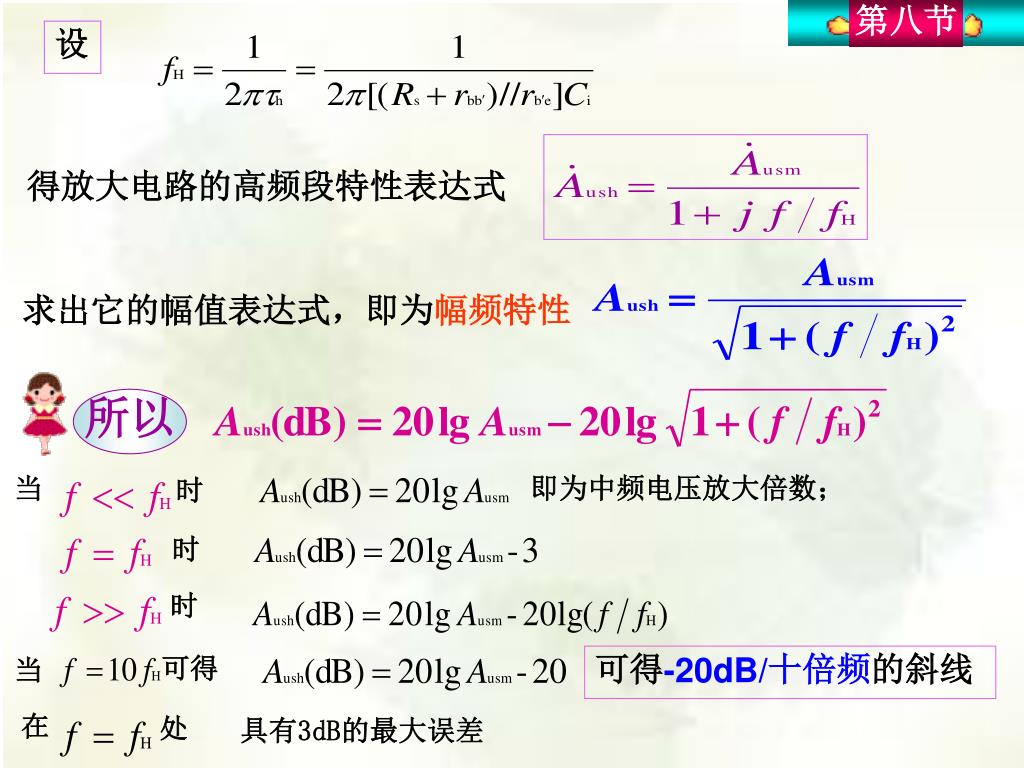

16. 第八节 设 得放大电路的高频段特性表达式 求出它的幅值表达式，即为幅频特性 所以 即为中频电压放大倍数； 当 时 时 时 可得-20dB/十倍频的斜线 可得 当 在 处 具有3dB的最大误差

17. 第八节 相频特性 Aush (dB) 写出 20lgAusm 3dB -20dB/十倍频 20dB 的相位表达式即为相频特性 f(HZ) 在 时 f(HZ) 时 时 。 -45/十倍频 最大误差发生在 和 高频特性曲线 处，相差

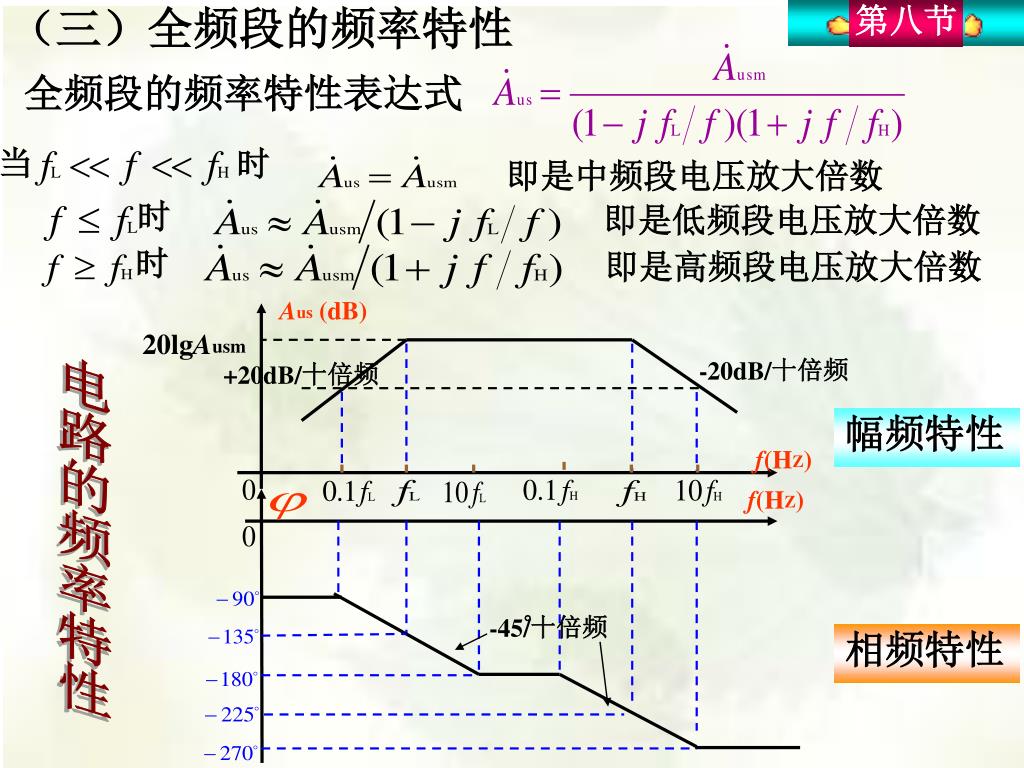

18. 第八节 （三）全频段的频率特性 全频段的频率特性表达式 当 时 即是中频段电压放大倍数 时 即是低频段电压放大倍数 时 即是高频段电压放大倍数 Aus (dB) 20lgAusm -20dB/十倍频 +20dB/十倍频 幅频特性 f(HZ) f(HZ) 电路的频率特性 。 -45/十倍频 相频特性

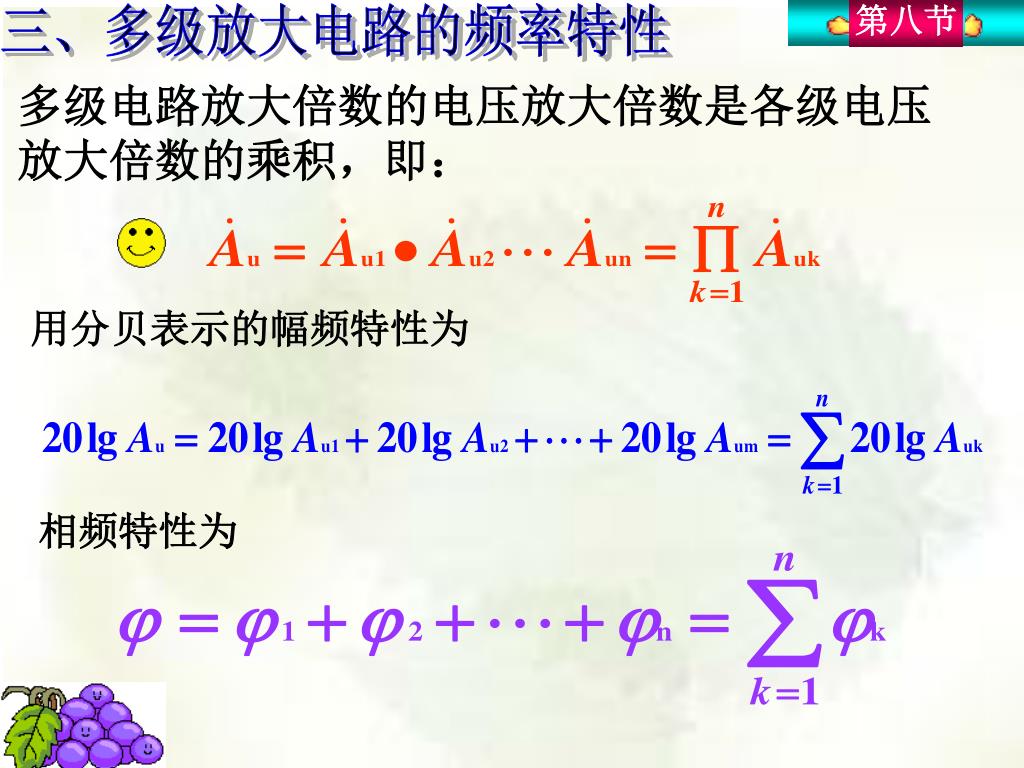

19. 第八节 三、多级放大电路的频率特性 多级电路放大倍数的电压放大倍数是各级电压放大倍数的乘积，即： 用分贝表示的幅频特性为 相频特性为

20. 第八节 两级放大电路的频率特性与单级放大电路的频率特性比较，有如下特点： （1）两级放大电路的通频带要比单级电路的通频带窄。 （2）在低频区和高频区，两级放大电路的电压放大倍数幅值衰减的更快。 （3）在中频区，两级放大电路的电压放大倍数的相移是 而单级电路的放大倍数的相移是 （4）在低频区和高频区，两级放大电路的附加相移最大为 而单级电路的附加相移最大为

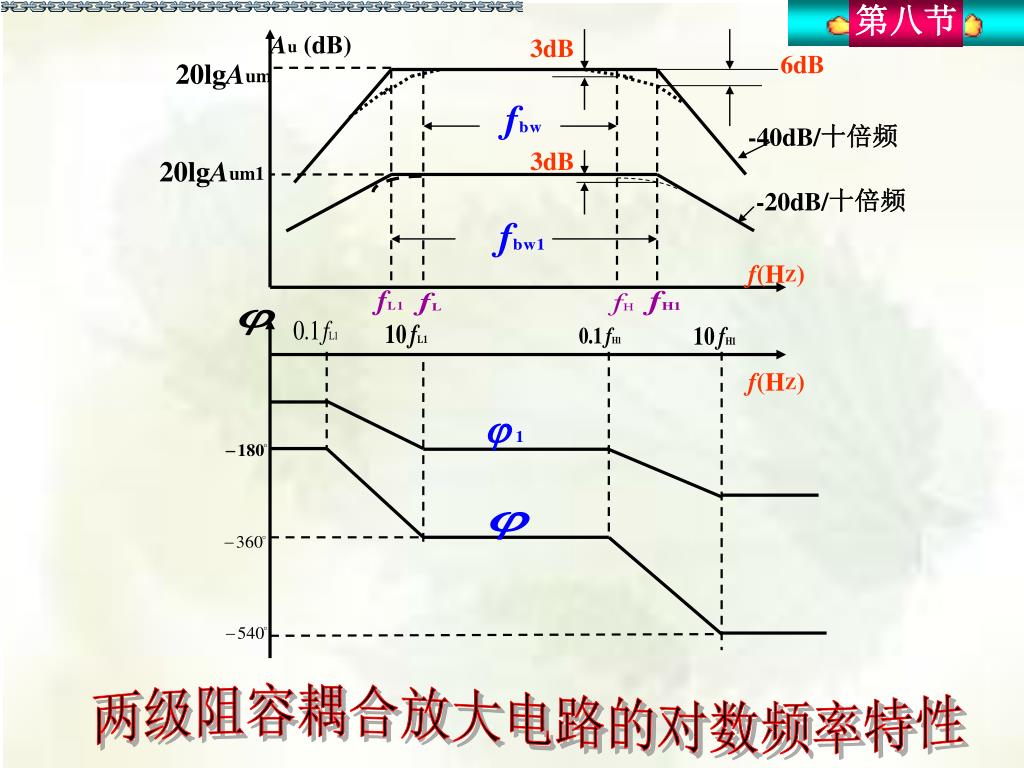

21. 第八节 Au (dB) 3dB 6dB 20lgAum -40dB/十倍频 3dB 20lgAum1 -20dB/十倍频 f(HZ) f(HZ) 两级阻容耦合放大电路的对数频率特性

22. 第八节 截止频率估算公式 多级放大电路的上限截止频率fH计算公式 多级放大电路的下限截止频率fL计算公式

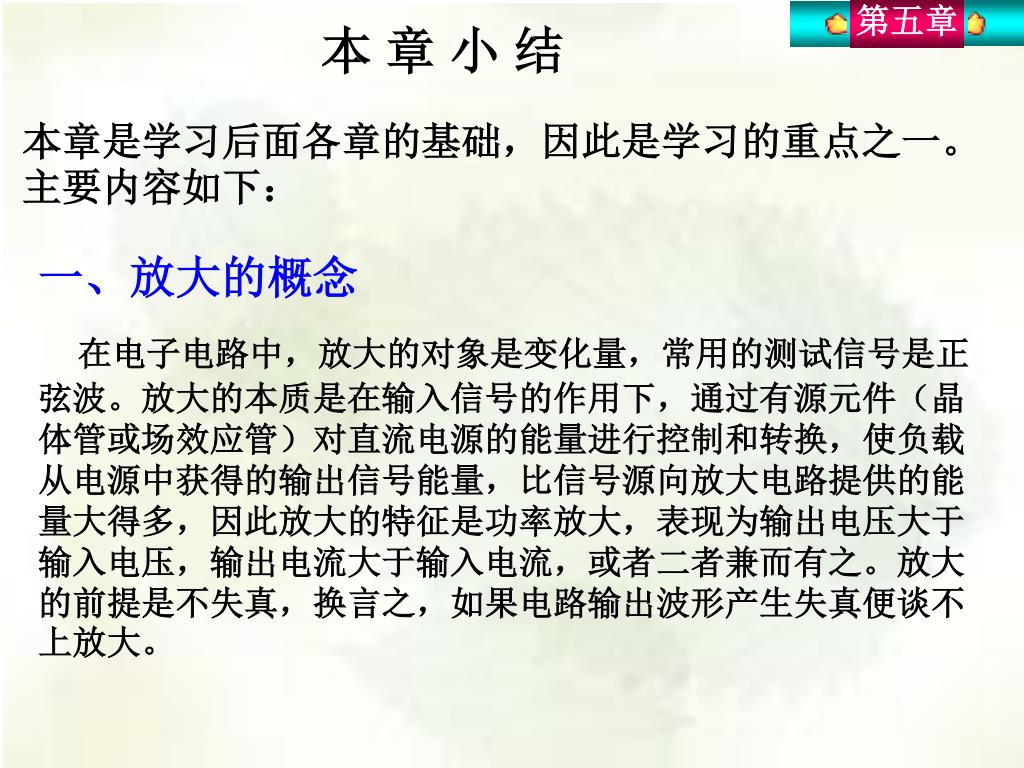

23. 第五章 本 章 小 结 本章是学习后面各章的基础，因此是学习的重点之一。主要内容如下： 一、放大的概念 在电子电路中，放大的对象是变化量，常用的测试信号是正弦波。放大的本质是在输入信号的作用下，通过有源元件（晶体管或场效应管）对直流电源的能量进行控制和转换，使负载从电源中获得的输出信号能量，比信号源向放大电路提供的能量大得多，因此放大的特征是功率放大，表现为输出电压大于输入电压，输出电流大于输入电流，或者二者兼而有之。放大的前提是不失真，换言之，如果电路输出波形产生失真便谈不上放大。

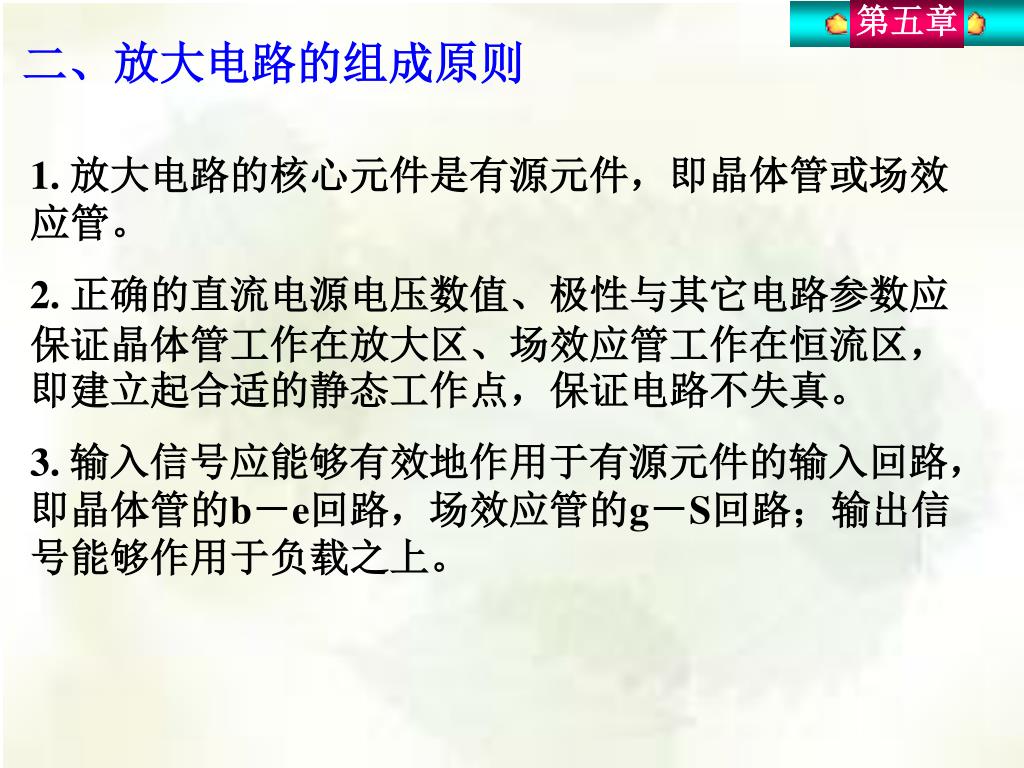

24. 第五章 二、放大电路的组成原则 1. 放大电路的核心元件是有源元件，即晶体管或场效应管。 2. 正确的直流电源电压数值、极性与其它电路参数应保证晶体管工作在放大区、场效应管工作在恒流区，即建立起合适的静态工作点，保证电路不失真。 3. 输入信号应能够有效地作用于有源元件的输入回路，即晶体管的b－e回路，场效应管的g－S回路；输出信号能够作用于负载之上。

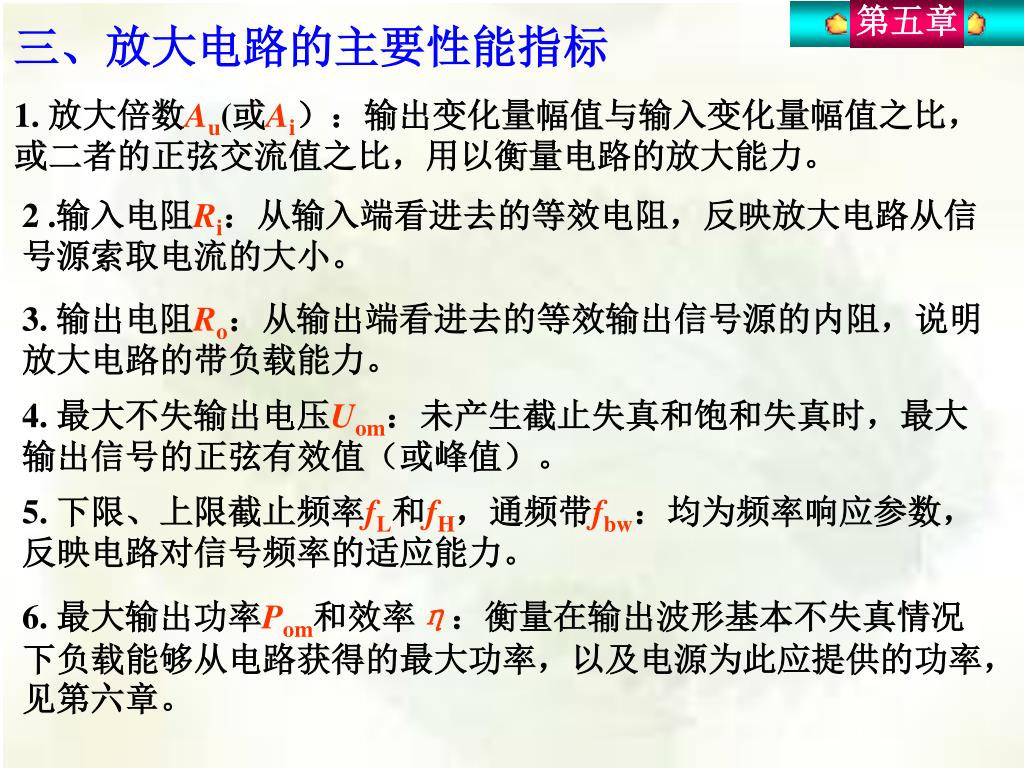

25. 第五章 三、放大电路的主要性能指标 1. 放大倍数Au(或Ai）：输出变化量幅值与输入变化量幅值之比，或二者的正弦交流值之比，用以衡量电路的放大能力。 2 .输入电阻Ri：从输入端看进去的等效电阻，反映放大电路从信号源索取电流的大小。 3. 输出电阻Ro：从输出端看进去的等效输出信号源的内阻，说明放大电路的带负载能力。 4. 最大不失输出电压Uom：未产生截止失真和饱和失真时，最大输出信号的正弦有效值（或峰值）。 5. 下限、上限截止频率fL和fH，通频带fbw：均为频率响应参数，反映电路对信号频率的适应能力。 6. 最大输出功率Pom和效率η：衡量在输出波形基本不失真情况下负载能够从电路获得的最大功率，以及电源为此应提供的功率，见第六章。

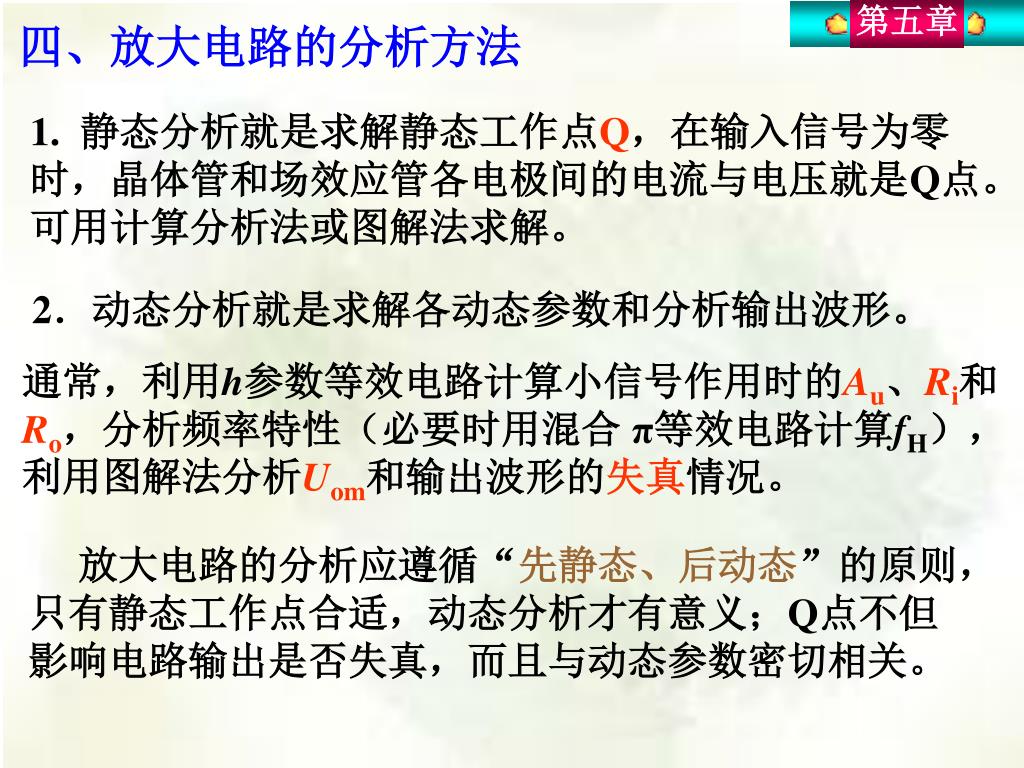

26. 第五章 四、放大电路的分析方法 1. 静态分析就是求解静态工作点Q，在输入信号为零时，晶体管和场效应管各电极间的电流与电压就是Q点。可用计算分析法或图解法求解。 2．动态分析就是求解各动态参数和分析输出波形。 通常，利用h参数等效电路计算小信号作用时的Au、Ri和Ro，分析频率特性（必要时用混合 π等效电路计算fH），利用图解法分析Uom和输出波形的失真情况。 放大电路的分析应遵循“先静态、后动态”的原则，只有静态工作点合适，动态分析才有意义；Q点不但影响电路输出是否失真，而且与动态参数密切相关。

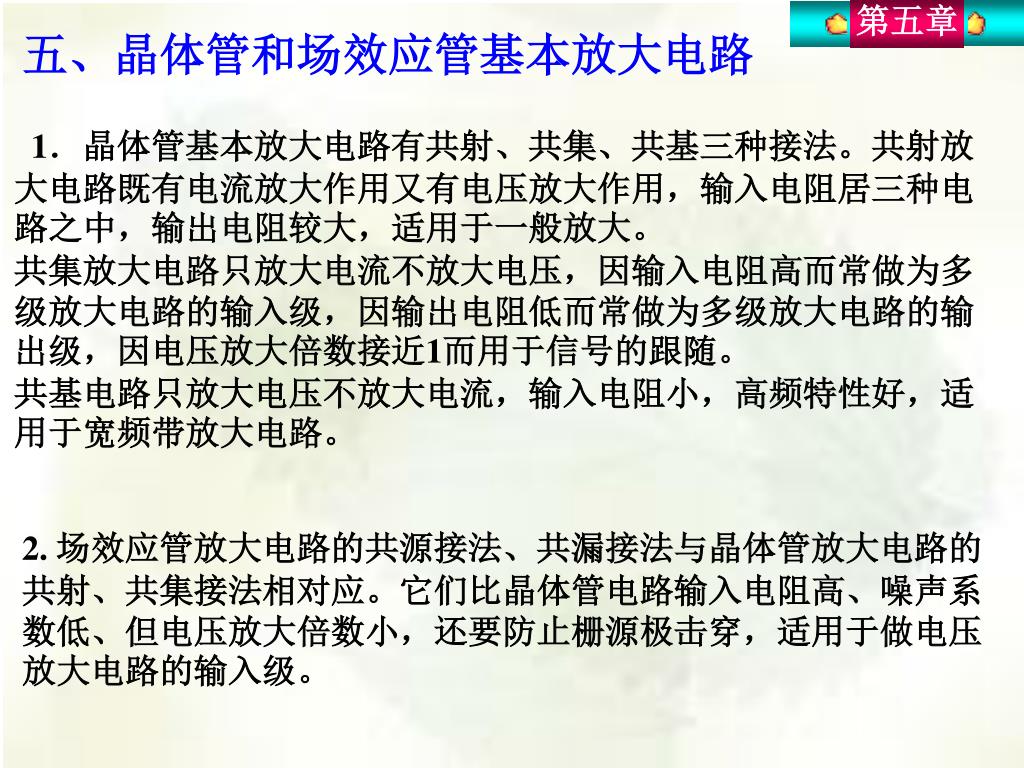

27. 第五章 五、晶体管和场效应管基本放大电路 1．晶体管基本放大电路有共射、共集、共基三种接法。共射放大电路既有电流放大作用又有电压放大作用，输入电阻居三种电路之中，输出电阻较大，适用于一般放大。 共集放大电路只放大电流不放大电压，因输入电阻高而常做为多级放大电路的输入级，因输出电阻低而常做为多级放大电路的输出级，因电压放大倍数接近1而用于信号的跟随。 共基电路只放大电压不放大电流，输入电阻小，高频特性好，适用于宽频带放大电路。 2. 场效应管放大电路的共源接法、共漏接法与晶体管放大电路的共射、共集接法相对应。它们比晶体管电路输入电阻高、噪声系数低、但电压放大倍数小，还要防止栅源极击穿，适用于做电压放大电路的输入级。

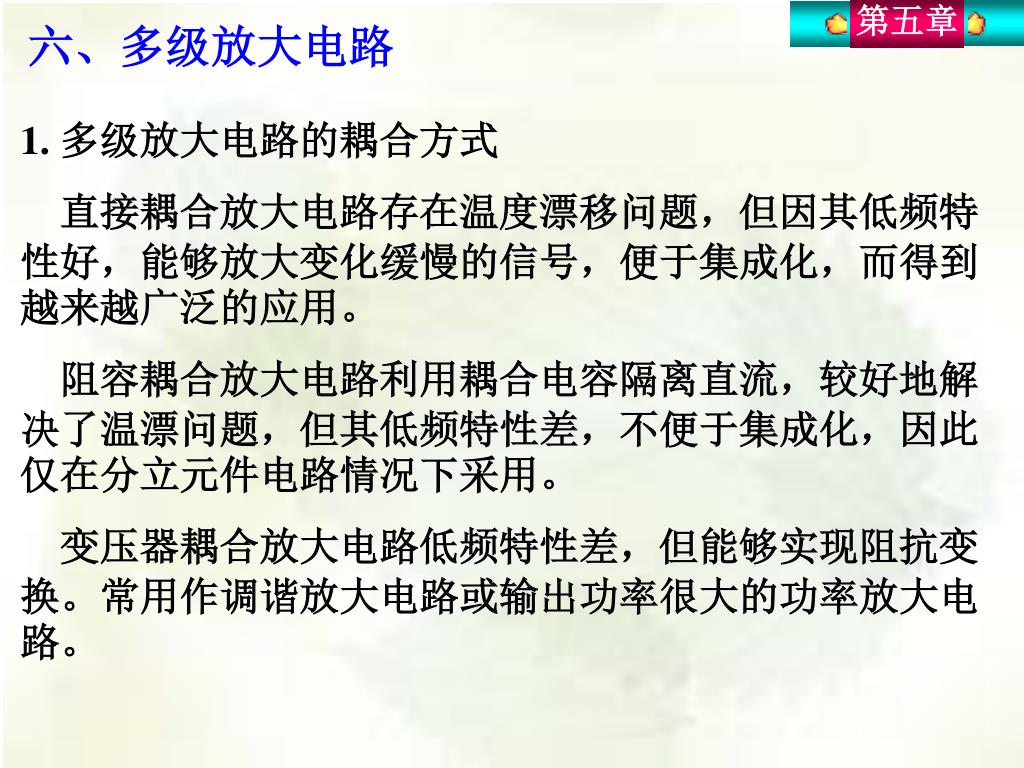

28. 第五章 六、多级放大电路 1. 多级放大电路的耦合方式 直接耦合放大电路存在温度漂移问题，但因其低频特性好，能够放大变化缓慢的信号，便于集成化，而得到越来越广泛的应用。 阻容耦合放大电路利用耦合电容隔离直流，较好地解决了温漂问题，但其低频特性差，不便于集成化，因此仅在分立元件电路情况下采用。 变压器耦合放大电路低频特性差，但能够实现阻抗变换。常用作调谐放大电路或输出功率很大的功率放大电路。

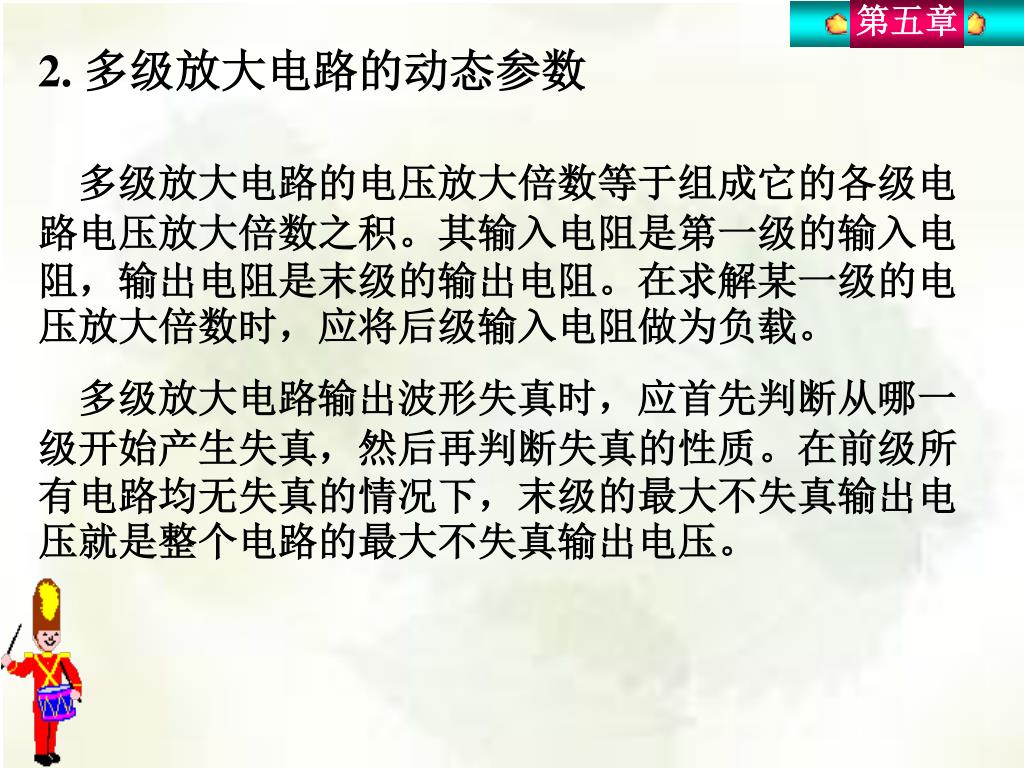

29. 第五章 2. 多级放大电路的动态参数 多级放大电路的电压放大倍数等于组成它的各级电路电压放大倍数之积。其输入电阻是第一级的输入电阻，输出电阻是末级的输出电阻。在求解某一级的电压放大倍数时，应将后级输入电阻做为负载。 多级放大电路输出波形失真时，应首先判断从哪一级开始产生失真，然后再判断失真的性质。在前级所有电路均无失真的情况下，末级的最大不失真输出电压就是整个电路的最大不失真输出电压。

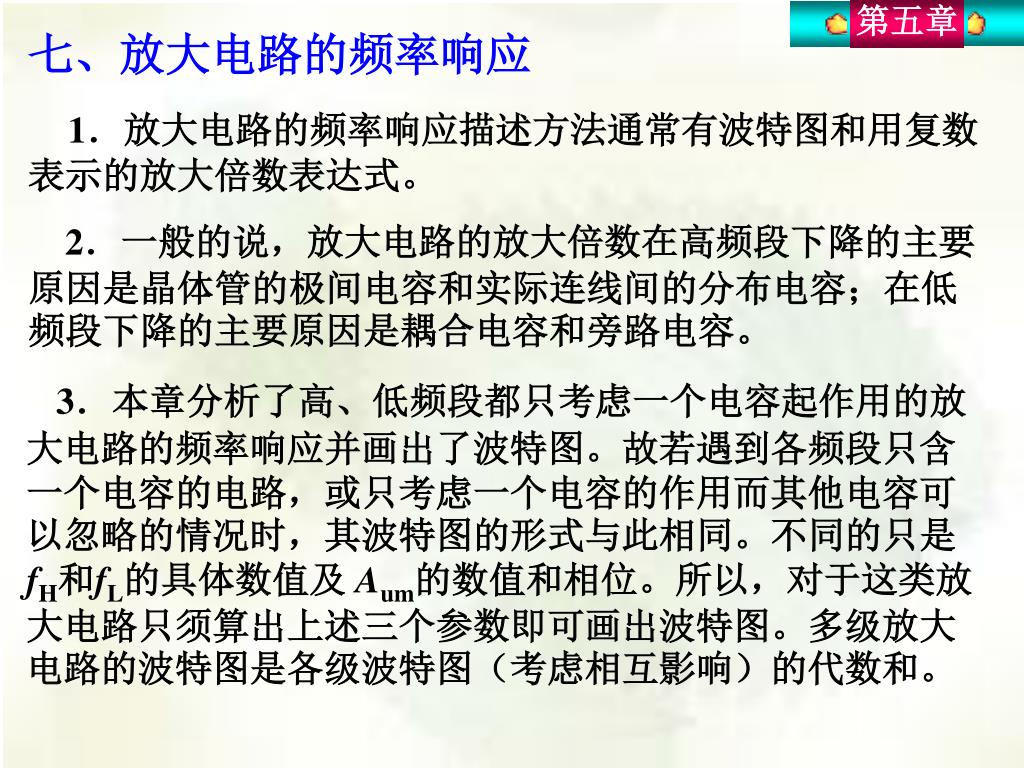

30. 第五章 七、放大电路的频率响应 1．放大电路的频率响应描述方法通常有波特图和用复数表示的放大倍数表达式。 2．一般的说，放大电路的放大倍数在高频段下降的主要原因是晶体管的极间电容和实际连线间的分布电容；在低频段下降的主要原因是耦合电容和旁路电容。 3．本章分析了高、低频段都只考虑一个电容起作用的放大电路的频率响应并画出了波特图。故若遇到各频段只含一个电容的电路，或只考虑一个电容的作用而其他电容可以忽略的情况时，其波特图的形式与此相同。不同的只是fH和fL的具体数值及 Aum的数值和相位。所以，对于这类放大电路只须算出上述三个参数即可画出波特图。多级放大电路的波特图是各级波特图（考虑相互影响）的代数和。

31. 第五章 4 . 截止频率的计算方法是时间常数法。 即求出该电容所在回路的时间常数，则截止频率f=1/(2πτ)。在一般情况下，fH》fL，因此可找出有关回路分别计算。 若电路中每个频段起作用的电容不止一个，则可先分别计算出每个电容起主要作用时的回路时间常数。计算时，将其他电容的作用忽略，求出等效的回路时间常数的近似值。将求出的几个时间常数进行比较，找出其中起主要作用的时间常数，即最小的低频回路时间常数和最大的高频回路时间常数。若其他的时间常数与之相差3倍，就可以近似地将它们忽略，只考虑那个主要的时间常数，并可利用它来估计电路的截止频率。 若几个时间常数数值很接近，甚至相同，则可用近似公式计算。

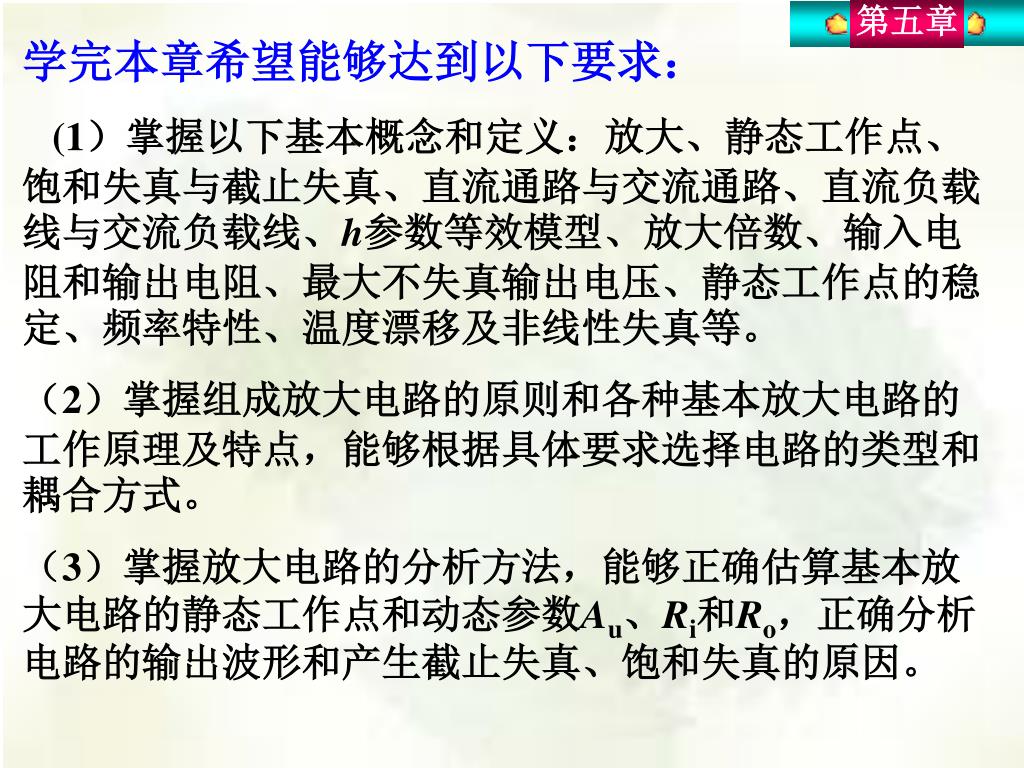

32. 第五章 学完本章希望能够达到以下要求： (1）掌握以下基本概念和定义：放大、静态工作点、饱和失真与截止失真、直流通路与交流通路、直流负载线与交流负载线、h参数等效模型、放大倍数、输入电阻和输出电阻、最大不失真输出电压、静态工作点的稳定、频率特性、温度漂移及非线性失真等。 （2）掌握组成放大电路的原则和各种基本放大电路的工作原理及特点，能够根据具体要求选择电路的类型和耦合方式。 （3）掌握放大电路的分析方法，能够正确估算基本放大电路的静态工作点和动态参数Au、Ri和Ro，正确分析电路的输出波形和产生截止失真、饱和失真的原因。

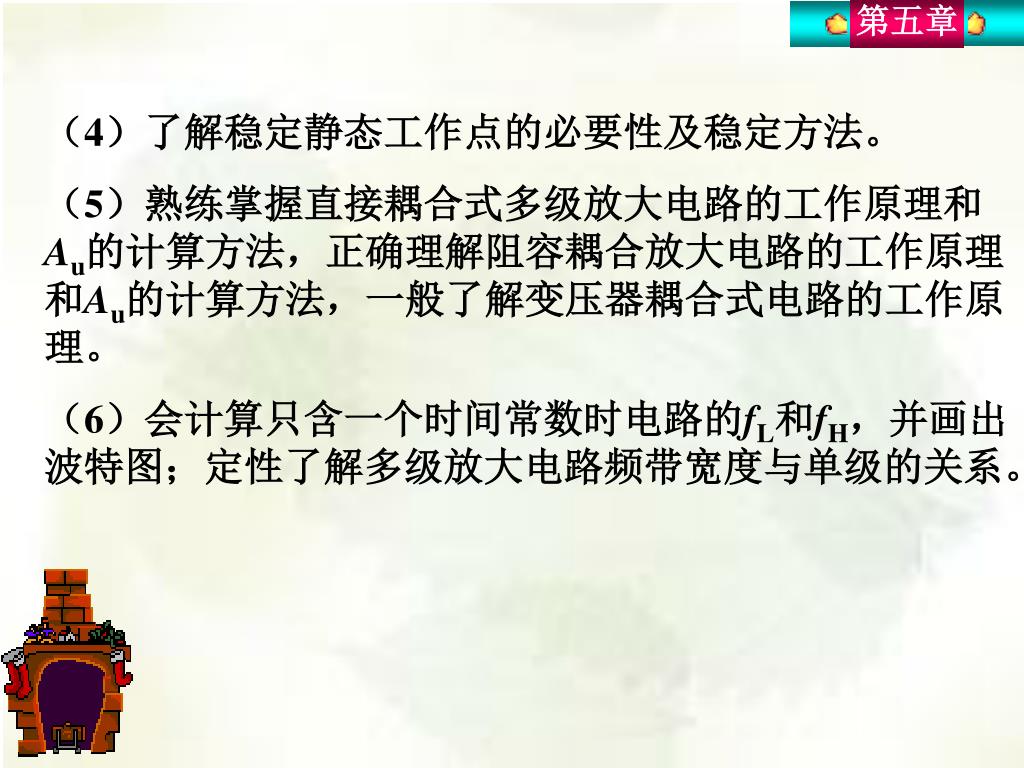

33. 第五章 （4）了解稳定静态工作点的必要性及稳定方法。 （5）熟练掌握直接耦合式多级放大电路的工作原理和Au的计算方法，正确理解阻容耦合放大电路的工作原理和Au的计算方法，一般了解变压器耦合式电路的工作原理。 （6）会计算只含一个时间常数时电路的fL和fH，并画出波特图；定性了解多级放大电路频带宽度与单级的关系。
