아큐도어 메뉴얼

ACCU DOOR unit

(주)흥진메텍

(02)554-5485

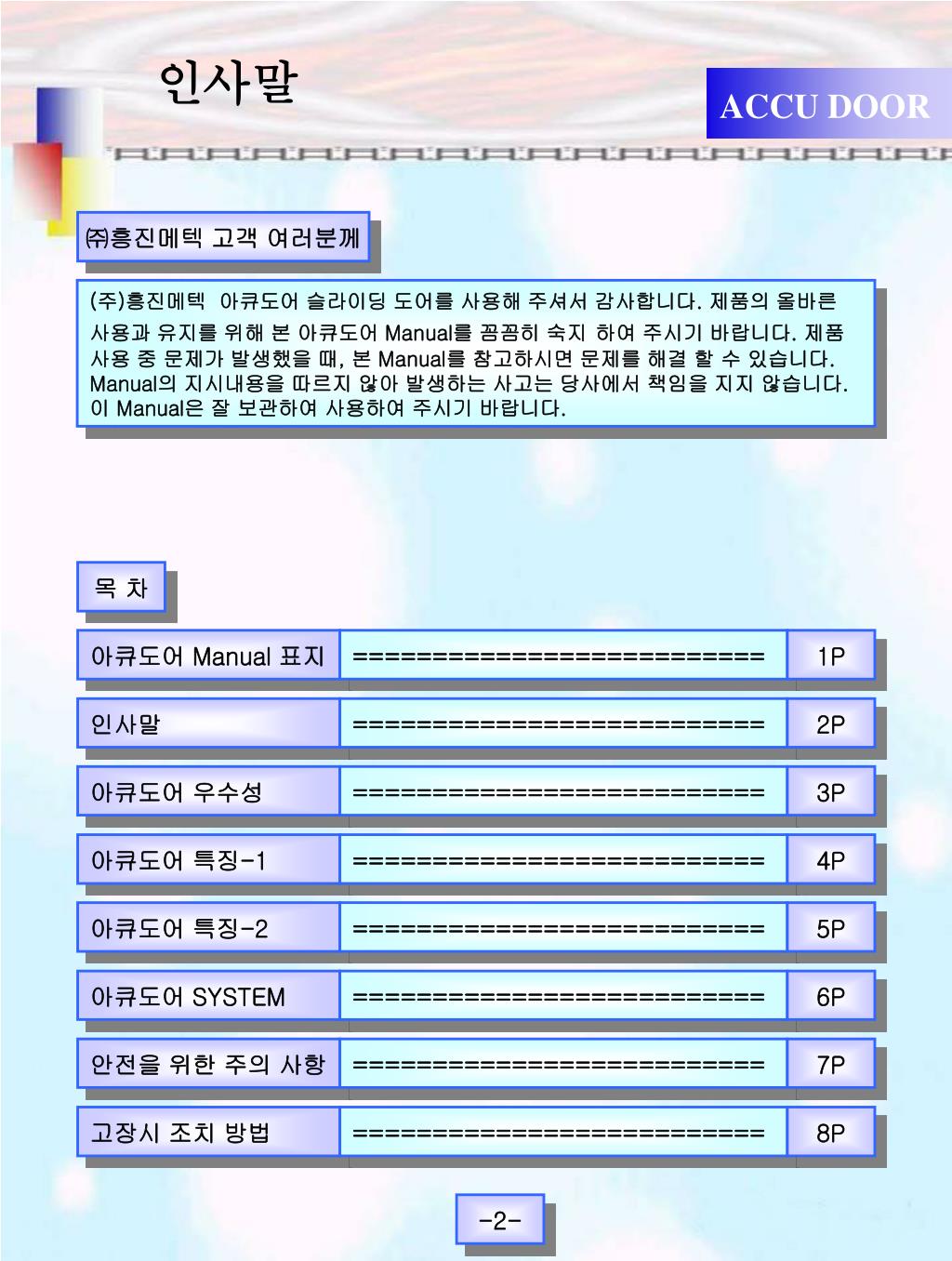

인사말

ACCU DOOR

㈜흥진메텍 고객 여러분께

(주)흥진메텍 아큐도어 슬라이딩 도어를 사용해 주셔서 감사합니다. 제품의 올바른

사용과 유지를 위해 본 아큐도어 Manual를 꼼꼼히 숙지하여 주시기 바랍니다. 제품

사용 중 문제가 발생했을 때, 본 Manual를 참고하시면 문제를 해결 할 수 있습니다.

Manual의 지시내용을 따르지 않아 발생하는 사고는 당사에서 책임을 지지 않습니다.

이 Manual은 잘 보관하여 사용하여 주시기 바랍니다.

목 차

아큐도어 Manual 표지

==========================

1P

인사말

==========================

2P

아큐도어 우수성

==========================

3P

아큐도어 특징-1

==========================

4P

아큐도어 특징-2

==========================

5P

아큐도어 SYSTEM

==========================

6P

안전을 위한 주의 사항

==========================

7P

고장시 조치 방법

==========================

8P

-2-

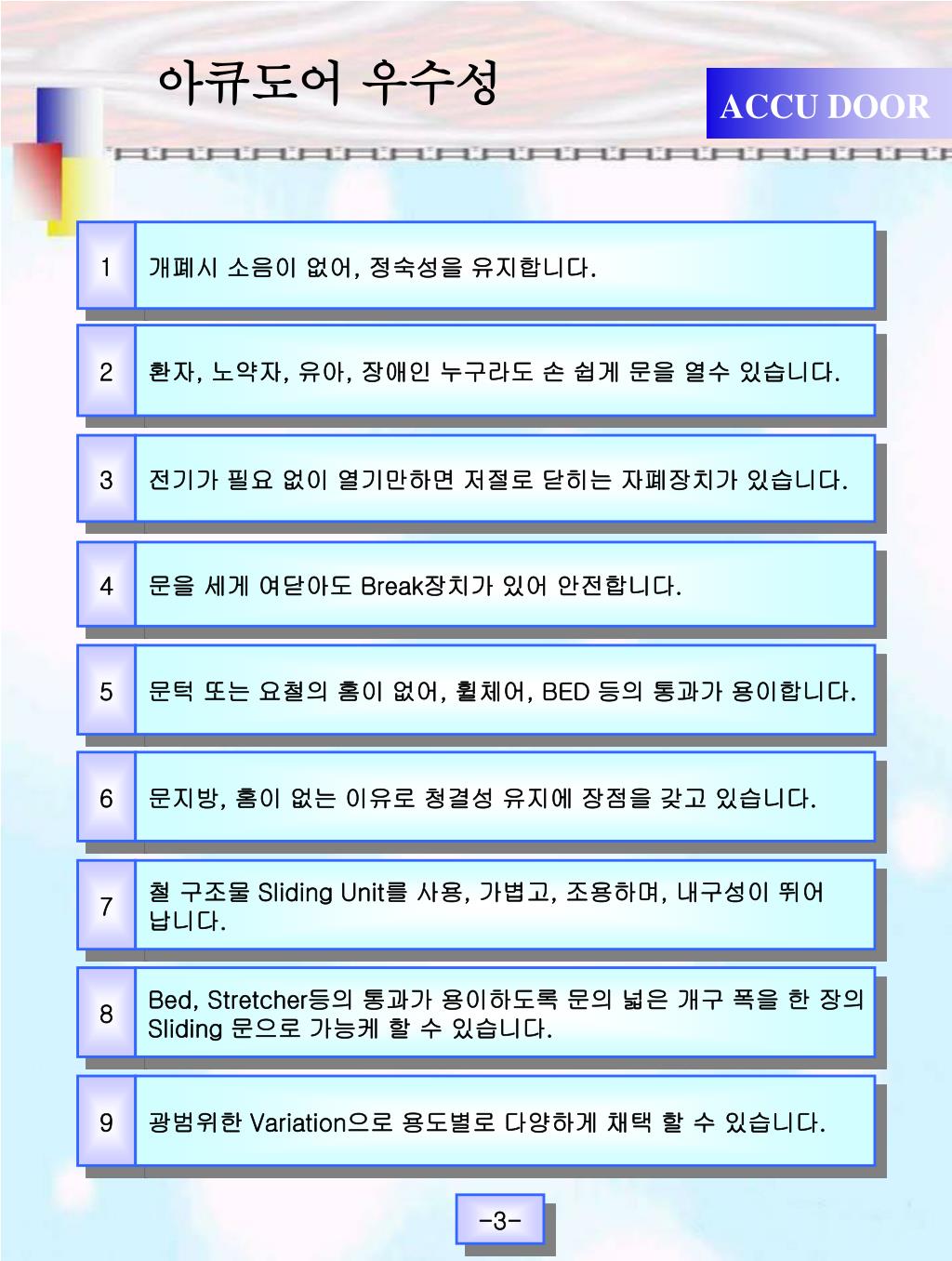

아큐도어 우수성

ACCU DOOR

1

개폐시 소음이 없어, 정숙성을 유지합니다.

2

환자, 노약자, 유아, 장애인 누구라도 손 쉽게 문을 열수 있습니다.

3

전기가 필요 없이 열기만하면 저절로 닫히는 자폐장치가 있습니다.

4

문을 세게 여닫아도 Break장치가 있어 안전합니다.

5

문턱 또는 요철의 홈이 없어, 휠체어, BED 등의 통과가 용이합니다.

6

문지방, 홈이 없는 이유로 청결성 유지에 장점을 갖고 있습니다.

7

철 구조물 Sliding Unit를 사용, 가볍고, 조용하며, 내구성이 뛰어

납니다.

8

Bed, Stretcher등의 통과가 용이하도록 문의 넓은 개구 폭을 한 장의

Sliding 문으로 가능케 할 수 있습니다.

9

광범위한 Variation으로 용도별로 다양하게 채택 할 수 있습니다.

-3-

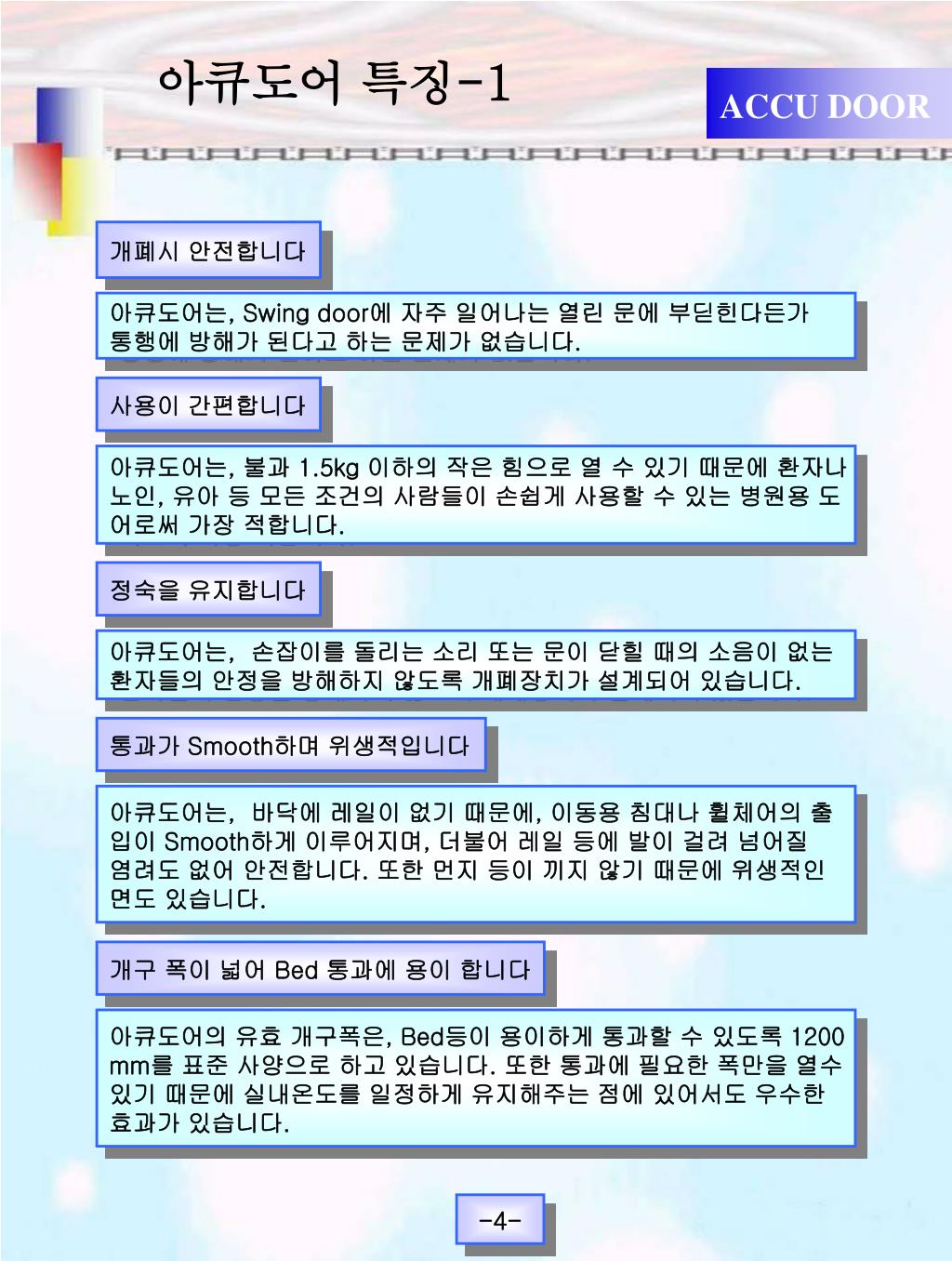

아큐도어 특징-1

ACCU DOOR

개폐시 안전합니다

아큐도어는, Swing door에 자주 일어나는 열린 문에 부딛힌다든가

통행에 방해가 된다고 하는 문제가 없습니다.

사용이 간편합니다

아큐도어는, 불과 1.5kg 이하의 작은 힘으로 열 수 있기 때문에 환자나

노인, 유아 등 모든 조건의 사람들이 손쉽게 사용할 수 있는 병원용 도

어로써 가장 적합니다.

정숙을 유지합니다

아큐도어는, 손잡이를 돌리는 소리 또는 문이 닫힐 때의 소음이 없는

환자들의 안정을 방해하지 않도록 개폐장치가 설계되어 있습니다.

통과가 Smooth하며 위생적입니다

아큐도어는, 바닥에 레일이 없기 때문에, 이동용 침대나 휠체어의 출

입이 Smooth하게 이루어지며, 더불어 레일 등에 발이 걸려 넘어질

염려도 없어 안전합니다. 또한 먼지 등이 끼지 않기 때문에 위생적인

면도 있습니다.

개구 폭이 넓어 Bed 통과에 용이 합니다

아큐도어의 유효 개구폭은, Bed등이 용이하게 통과할 수 있도록 1200

mm를 표준 사양으로 하고 있습니다. 또한 통과에 필요한 폭만을 열수

있기 때문에 실내온도를 일정하게 유지해주는 점에 있어서도 우수한

효과가 있습니다.

-4-

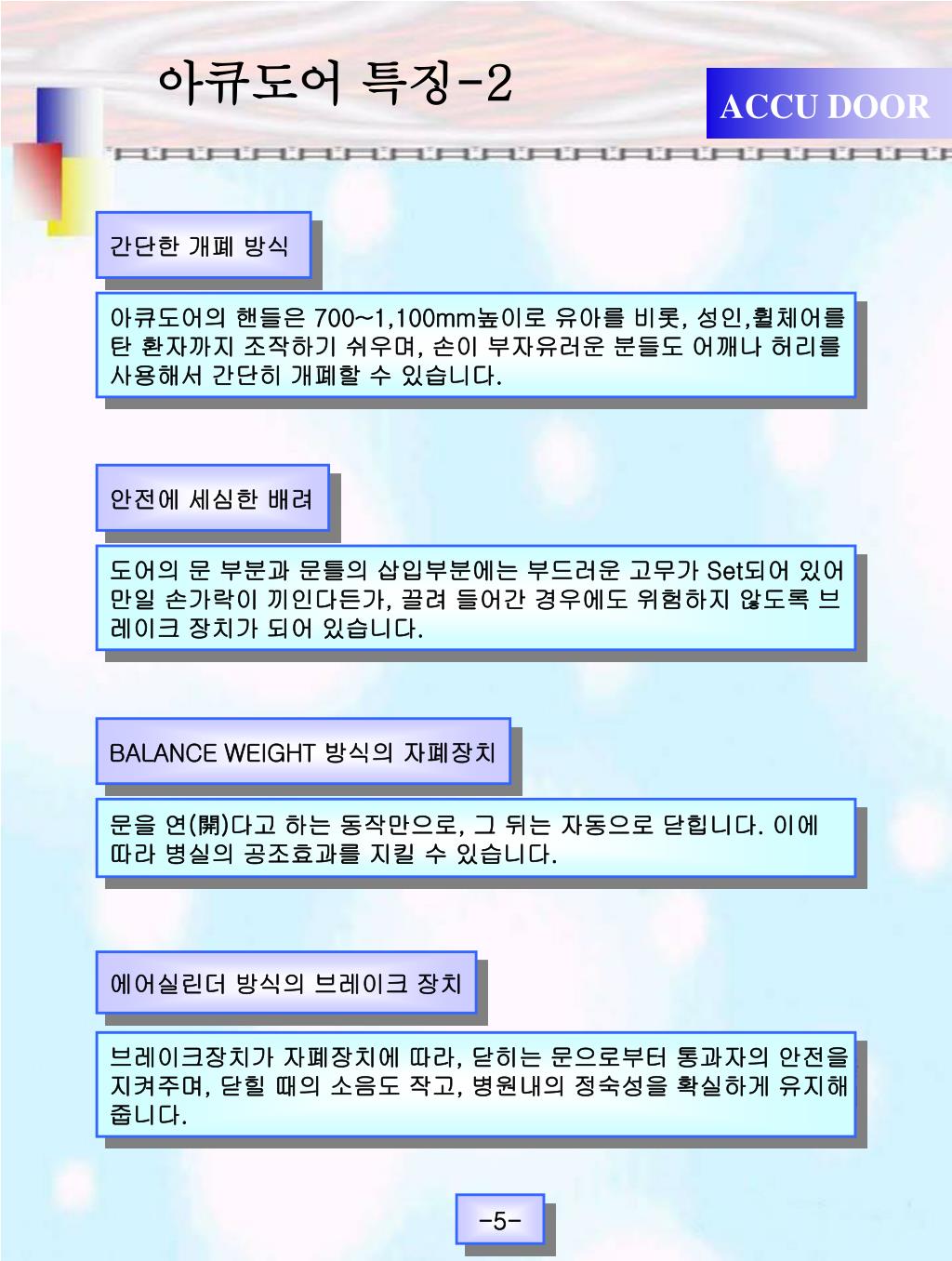

아큐도어 특징-2

ACCU DOOR

간단한 개폐 방식

아큐도어의 핸들은 700~1,100mm높이로 유아를 비롯, 성인,휠체어를

탄 환자까지 조작하기 쉬우며, 손이 부자유러운 분들도 어깨나 허리를

사용해서 간단히 개폐할 수 있습니다.

안전에 세심한 배려

도어의 문 부분과 문틀의 삽입부분에는 부드러운 고무가 Set되어 있어

만일 손가락이 끼인다든가, 끌려 들어간 경우에도 위험하지 않도록 브

레이크 장치가 되어 있습니다.

BALANCE WEIGHT 방식의 자폐장치

문을 연(開)다고 하는 동작만으로, 그 뒤는 자동으로 닫힙니다. 이에

따라 병실의 공조효과를 지킬 수 있습니다.

에어실린더 방식의 브레이크 장치

브레이크장치가 자폐장치에 따라, 닫히는 문으로부터 통과자의 안전을

지켜주며, 닫힐 때의 소음도 작고, 병원내의 정숙성을 확실하게 유지해

줍니다.

-5-

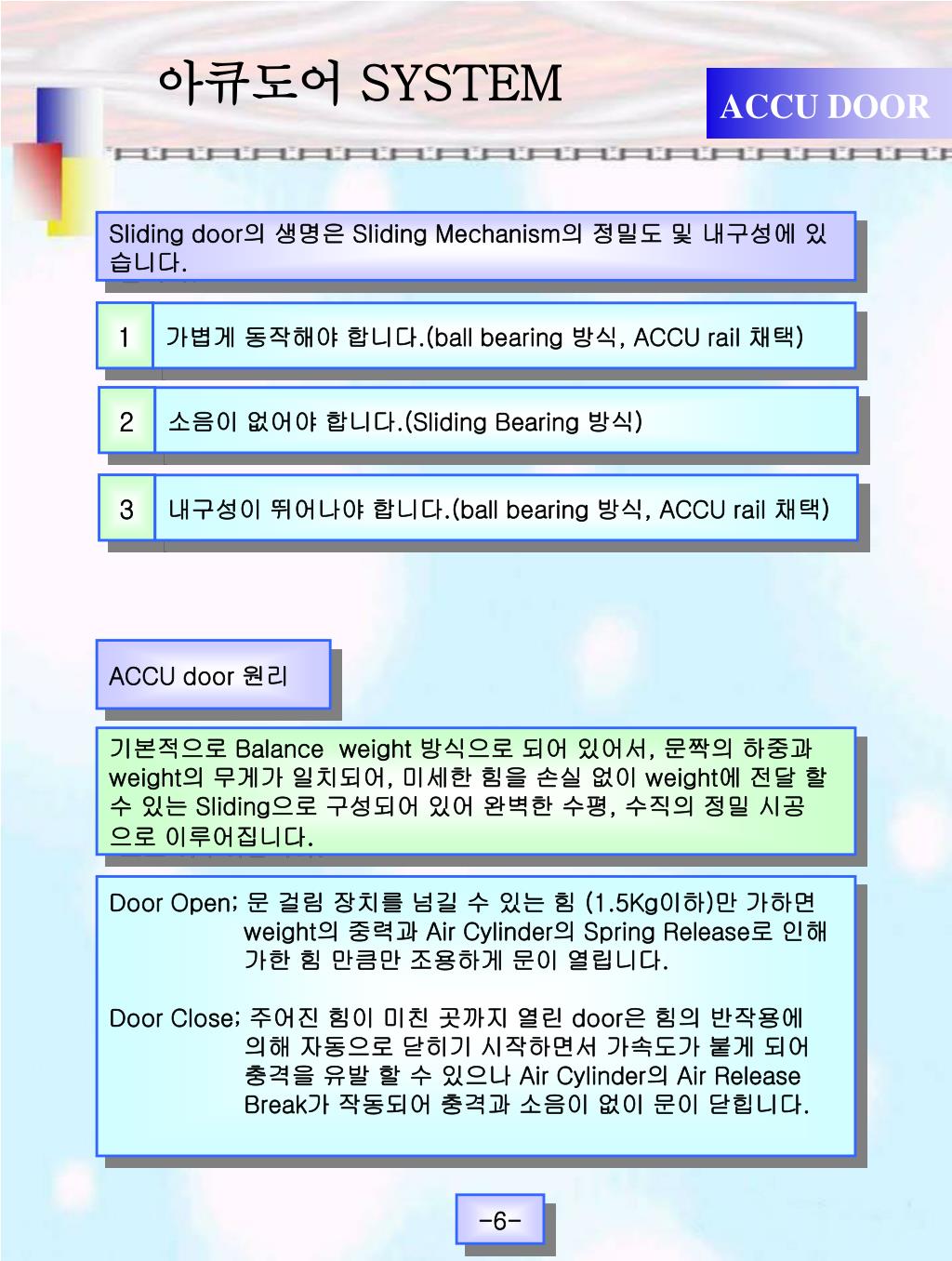

아큐도어 SYSTEM

ACCU DOOR

Sliding door의 생명은 Sliding Mechanism의 정밀도 및 내구성에 있

습니다.

1

가볍게 동작해야 합니다.(ball bearing 방식, ACCU rail 채택)

2

소음이 없어야 합니다.(Sliding Bearing 방식)

3

내구성이 뛰어나야 합니다.(ball bearing 방식, ACCU rail 채택)

ACCU door 원리

기본적으로 Balance weight 방식으로 되어 있어서, 문짝의 하중과

weight의 무게가 일치되어, 미세한 힘을 손실 없이 weight에 전달 할

수 있는 Sliding으로 구성되어 있어 완벽한 수평, 수직의 정밀 시공

으로 이루어집니다.

Door Open; 문 걸림 장치를 넘길 수 있는 힘 (1.5Kg이하)만 가하면

weight의 중력과 Air Cylinder의 Spring Release로 인해

가한 힘 만큼만 조용하게 문이 열립니다.

Door Close; 주어진 힘이 미친 곳까지 열린 door은 힘의 반작용에

의해 자동으로 닫히기 시작하면서 가속도가 붙게 되어

충격을 유발 할 수 있으나 Air Cylinder의 Air Release

Break가 작동되어 충격과 소음이 없이 문이 닫힙니다.

-6-


안전을 위한 주의사항

ACCU DOOR

1

문을 오픈 할 경우 옆으로 밀어주신 후 닫지 마시고 통과 하십시오!

2

문을 완전히 오픈 할 경우는 끝까지 밀어주시면 정지합니다!

3

문을 닫을 때는 손잡이만 살짝 당기거나 밀면 자동으로 닫힙니다!

4

문을 닫을 때는 강제로 끝까지 닫지 마세요! 고장의 원인이 됩니다!

5

아이들이 문 손잡이에 매달려서 놀 경우 고장의 원인이 됩니다!

6

베드 카 출입 할 때는 문을 완전히 오픈(Stopper) 후 이동 합니다!

7

관계자 외에는 함부로 점검구를 오픈 하지 않도록 합니다!

8

문을 미서기 문(스윙 문)형태로 개폐하지 않도록 합니다!

9

1년에 1회 정도는 걸레받이 턱을 분리하여 청소를 합니다!

10

내부 핵심 부품은 시공회사와 상담 한 후 교환하도록 합니다!

11

병실 사용자가 포켓이나 문에 기대어 있지 않게 합니다!

12

문 및 포켓에 다른 장치의 기기와 연결을 하지 않습니다!

13

발로 차거나, 작동 중에 충격이 가해지면 고장의 원인이 됩니다!

14

환자가 입실 할 때는, 환자 및 보호자에게 사용법을 숙지 시킵니다!

15

고장시 문을 완전히 오픈 또는 닫은 후 시공회사로 연락을 합니다!

16

고장 발생 후 계속 사용하면 부품의 마모나 파손으로 추후 A/S시

부품 교환으로 인한 비용이 발생 할 수 있습니다!)

-7-
